CAD三维图形的尺寸标注
CAD三维图形的尺寸标注
在机械制图或建筑制图中，为了能得到一个真实形状
和构造的认识，尤其为了使那些不熟悉平面图、剖面图、
侧视图的人们能对所设计的对象有个整体了解，常常使用
三维制图。
利用AutoCAD进行三维制图的设计后，又可利
用它来产生二维图形，如此作图比标准的二维作图更节省
时间。
AutoCAD中的尺寸标注都是针对二维图形来设计的，它并没有提供三维图形的尺寸标注，那么如何对三维图形
以及在非正投影下由三维转化为二维的图形进行尺寸标注
呢？笔者在实际应用中，摸索了一点经验，供AutoCAD使
用者参考。
一、三维图形的尺寸标注
由于尺寸标注是针对二级图形设计的，因此对三维图
形进行尺寸标注应遵循的原则是：（1）改变用户坐标系U CS，使被标注的实体相应的尺寸线在UCS的坐标平面内；（2）添加辅助图形，将对三维图形的尺寸标注转化为对二
维图形的尺寸标注，标注结束后，再将其删除。
下面通过
实例来说明，如右下图所示的物体为在一直径为20，长度
为20的圆柱体上切去一角度为45°的扇形物体，对它进行
尺寸标注的步骤为：
1．建立存放尺寸线的新层，并激活它为当前层。
2．圆柱体直径的标注。
首先建立UCS，使之平行于被标注的圆柱体上垂直于
轴线的截面（在本例中为点A、O、B所在的平面）。
有两
种
方法：（1）为点0为圆心，圆柱体直径为直径画圆，然
后
对该圆进行尺寸标注，最后将该圆删除；（2）我们都知
道，一个圆上有4个Quadrant点，不相邻的两点之间的距离
即为直径，因此可先标出两个Quadrant点之间的距离20，再
使用改变尺寸值的命令（即DIM，NEW）将其改为Φ20，
笔者认为第一种方法较好。
3．扇形角度的标注。
保持UCS不变，画辅助线OA与OB，然后对直线OA与OB 之间的夹角ΙAOB进行角度标注，最后将直线OA和OB删除。
4．圆柱体长度的标注。
将UCS沿Y轴旋转90°，标注点0、0之间的距离即是圆
柱体的长度（同样也可标注AA’或BB’）。
二、三维图形向二维图形的转化以及尺寸标注
机械设计中的零件图所表达的是单个零件，而装配图
所表达的是由若干个零件所组成的装配体。
它以表达装配
体的工作原理和主要装配关系为中心，采用适当的表达方
法（不同的视图），把装配体的内部构造、外部形状和零
件的主要结构表达清楚，由于正投影下的二维视图直观性
较差，对于复杂的机械，不易一下看懂，如使用轴测投影
图，作图时又较繁琐。
因此，常常利用AutoCAD对整个机
械进行三维图形的设计，设计完毕后，选择能充分表达各
零部件之间关系的视角，在此视角下，使用由三维图形转
化为二维图形的一系列命令将其转化为类似轴测投影图的
二维图形，此即机械的装配图，然后再进行序号指引线及
尺寸的标注，这样的图形既直观准确，又便于制作。
（一）三维图形向二维图形的转化步骤：
1．建立标题块层（如命名为Title），并激活为当前
层。
2．进入图纸空间（PaperSpace）。
有三种方法：将T ilemode设置为零；在状态条中，双击MODEL钮；在下拉菜
单View下选PaperSpace。
3．使用MVsetup命令引入标题栏。
在Align／Create
／Scaleviewport／Options／Titleblock／Undo提示下，
键入T。
4．确定图幅尺寸，在Deleteobject／Origin／Undo
／ΙInsertTitleBlockΛ提示下，按Enter键，在Add／Del
ete／Redisplay／ΙNumberofentrytoload〉提示下，选
择理想的代表图幅尺寸的数字。
5．根据需要产生一个或几个视图区（Viewports），
使用Mview命令。
6．选中一个视图区建立一个尺寸层（如命令为Dimen- sionl）和存放二维图形的层（如Twodimenl）。
7．将PaperSpace转化为ModelSpace，并激活Twodime nl为当前层（存放二维图形）。
8．选择好适宜的视图角度，然后使用Solprof命令，
将三维图形转化为二维图形。
（二）尺寸标准
正投影下的由三维转化为二维的图形可以按二维图形
尺寸标注方法标注。
非正投影下的由三维图形转化来的二
维图形其投影尺寸要小于实际尺寸，因此不能直接从二维
图形中标注，应在三维图形中进行标注。
1．零部件指引线的标注可以使用leader命令来引出
零部件的指引线。
具体步骤是：
（1）建立存放指引线的层，并激活为当前层。
（2）给DIMTAD赋值。
在机械制图中，一般将序号放
在指引线肩头的上方，为此在使用leader命令之前，先使
用DIMTAD命令，并输入数值1，这样序号便放在肩头上方
了
（如输入0，则序号位于肩头线中间一侧）。
（3）在命令行输入leader命令或在下拉菜单中选择
该命令，然后输入或者用鼠标选择指引线的起始点，即要
说明物体上的一点，再选择指引线的终点，最后输入序号
数字。
2．由三维图形转化来的二维图形的尺寸标注。
具体步骤是：
（1）将要存放尺寸说明的层（如Title）激活为当前层。
（2）冷冻（Freeze）三维图形所在的层（Twodimenl 层）。
（3）解冻（Thaw）三维图形所在的层。
（4）按前述对三维图形进行尺寸标注的方法对其进
行标注。
CAD 3D尺寸的标注方法
设计人员在绘制一些简单的三维图形时，通常都需要标注加工尺寸，比如家具、架子等一些简单的三维图形。
看到很多朋友都不是在CAD 中标注尺寸，而是在CAD中画完图形后打印出来,用笔再标注上尺寸。
今天我们在CAD中为一个简单的架子三维图形标注尺寸，以供朋友们作为参考。
在AutoCAD中没有三维标注的功能，尺寸标注都是基于二维的图形平面标注的。
因此，要为三维图形标注就要想办法把需要标注的尺寸转换到平面上处理，也就是把三维的标注问题转换到二维平面上,简化标注。
这样就要用到用户坐标系，只要把坐标系转换到需要标注的平面就可以了.因此，要想学会三维标注，就要先熟悉一下UCS的转换.下边笔者就以一个架子的三维图形为例，简单介绍一下三维图形的标注。
图1为一个架子图的三维图形消隐后的图形，下边我们为这个三维的架子图标注上尺寸.图2为完成尺寸标注的图形.图1图2一、在上平面标注边缘尺寸移动UCS坐标系的XY平面到架子的上平面，首先在上平面上为其相应的边标注尺寸.具体操作步骤如下：1、在命令行键入UCS回车，键入M回车，在“指定新原点或[Z 向深度（Z)] 〈0，0，0>:"命令提示下用端点捕捉右边的上端点,如图3所示的端点捕捉：图3 图42、然后需要绕Z轴旋转坐标系—90°,在命令行键入UCS回车，键入N回车，键入Z回车，输入—90回车,就完成了坐标系的转换。
然后就可以在上平面上标注尺寸了，这样就把三维边的标注转换到二维平面上了，标注方法和二维标注完全相同，标注的尺寸图如图6所示；图6图7注意：如果在步骤2中,没有对坐标系进行旋转操作,那么标注出来的图形如图6所示，这样不符合标注的习惯。
二、标注架子的高度尺寸转换坐标系的XY平面到架子右侧的平面，在命令行键入UCS回车，键入Y回车，键入90回车，这样就把坐标系的XY平面定位到架子右侧的平面上了,同理，也把要标注高度的尺寸的边转换到平面上标注了,标注完的尺寸如图7所示.图7三、为底面标注尺寸同理把UCS坐标系的XY平面移动到底面上，然后为底面标注尺寸，如图8所示。
Auto_CAD中轴测图的尺寸标注方法
Auto CAD中轴测图的尺寸标注方法轴测图立体感强、直观性好，但是轴测图说到底还是二维图,并不是真正的三维实体,所以其尺寸标注如果按一般的标注进行，其立体效果就体现不出来,许多人标注不规范，标注误区及正确标注方法如下: 1、错误的标注：
这是用“线性”标注，显然是很错误的。
这是用“对齐”标注，也不对。
2、正确的标注是：
正确标注的原则：
（1）尺寸数字的方向与尺寸界线的方向一致；
（2）尺寸数字与尺寸线、尺寸界线在一个平面内。
3、标注方法：
（1）用“标注”——“倾斜”菜单命令，选中400的尺寸，捕捉长方体的端点为基点，给出倾斜的方向：
（2）确定后，尺寸界线发生了倾斜，符合了标注要求，但尺寸数字还是不正确。
此时应该把尺寸数字旋转-30度：
（3）打开“文字样式”，新建二个新样式，样式名为“30”和“-30”，倾斜角度分别是+30度和-30度：
（4）选中400尺寸，将其置于-30的文字样式中，立刻得到正确的标注：
（5）同样用“标注”——“倾斜”菜单命令，给出倾斜方向，得到：
（6）将400文字旋转+30度，得到正确的标注：
（7）用相同的“倾斜”和“旋转”方法，得到宽度和高度方向的正确标注：
4、圆的尺寸标注：
（1）圆的轴测图为椭圆，不能直接标注:
（2）以椭圆的中心为圆心，适当长为半径，画一个圆，与椭圆相交于A点：
（3）标注圆的半径，箭头尽量靠近A点，尺寸是不对的：
（4）用ED命令修改错误的R162.9，改为正确的R150,并删除标记A 和辅助圆，得到正确的标注!
（本资料素材和资料部分来自网络，仅供参考。
请预览后才下载，期待您的好评与关注！）。
cad常用尺寸标注命令
cad常用尺寸标注命令在CAD中，尺寸标注是非常重要的一部分，它可以帮助我们准确地表示出图形的大小和相对位置。
下面是一些常用的尺寸标注命令：1.DLI：线性标注。
这个命令用于测量直线的长度。
选择这个命令后，你需要选择两条直线或者一条直线和一个点来标注长度。
2.DAL：对齐标注。
这个命令用于测量斜线的长度。
选择这个命令后，你需要选择两条斜线或者一条斜线和一点来标注长度。
3.DAN：角度标注。
这个命令用于测量两条直线之间的角度。
选择这个命令后，你需要选择两条直线来标注它们之间的角度。
4.DAR：弧长标注。
这个命令用于测量圆弧的长度。
选择这个命令后，你需要选择一条圆弧来标注它的长度。
5.DRA：半径标注。
这个命令用于测量半圆或圆弧的半径。
选择这个命令后，你需要选择一条半圆弧或圆弧来标注它的半径。
6.DDI：直径标注。
这个命令用于测量圆的直径。
选择这个命令后，你需要选择一个圆来标注它的直径。
7.DCE：圆心标注。
这个命令用于标注圆的中心位置。
选择这个命令后，你需要选择一个圆来标注它的中心位置。
8.LE：引线标注。
这个命令允许你创建一个引线，引线可以指向一个或多个对象，并可以包含文本注释或从属尺寸。
9.TOL：公差标注。
这个命令用于添加或编辑尺寸公差。
选择这个命令后，你需要选择一个尺寸标注来添加或编辑其公差值。
以上就是CAD中常用的尺寸标注命令，每个命令都有其特定的用途和操作方式，你可以根据需要选择相应的命令进行操作。
在使用这些命令时，你需要注意以下几点：1.在选择尺寸线位置时，应该让尺寸线放置在合适的位置，不要让尺寸线之间交叉或者重叠。
2.在选择尺寸界线时，应该让尺寸界线与对应的对象完全相交，不要留有间隙或者超出对象范围。
3.在选择尺寸箭头时，应该让尺寸箭头的位置合适，不要让箭头放置在奇怪的位置或者与其他元素冲突。
4.在添加公差值时，应该根据实际情况选择合适的公差类型和值，以确保标注的准确性。
总之，掌握好CAD中的尺寸标注命令可以帮助你更好地完成绘图工作，提高绘图效率和质量。
CAD尺寸标注
• 新建 • 显示“创建新标注样式”对话框，可在其中定义新的 标注样式。 • 修改 • 显示“修改标注样式”对话框，在此可以修改标注样 式。 • 替代 • 显示“替代当前样式”对话框，在此可以设置标注样 式的临时替代值。对话框选项与“新建标注样式”对 话框中的选项相同。。 • 比较 • 显示“比较标注样式”对话框，该对话框比较两种标 注样式的特性或列出一种样式的所有特性。 •
•精度 ：设置小数位数。
•上偏差 设置最大公差或上偏差。当在“方式”中选择“对称” 时，AutoCAD 将该值用作公差。 •下偏差 设置最小公差或下偏差。 •高度比例 设置公差文字的当前高度。计算出的公差高度与主标注 文字高度的比例 •垂直位置 •控制对称公差和极限公差的文字对正方式。
•消零 控制不输出前导零和后续零以及具有值为 零的英尺和英寸。 前导 不输出十进制标注的前导零。例如 0.5000 变成 .5000。 后续 不输出十进制标注的后续零。 例如，12.5000 变成 12.5，30.0000 变成 30。 •换算单位公差 设置换算公差单位的精度和消零规则。
尺寸是工程图样中很重要的组成部分， 它用于确定图形的大小、形状和位置，是实际 生产的重要依据。图形尺寸标注是一项细致而 繁琐的工作，但AutoCAD提供了一套完整、灵 活的标注系统，可以自动测量尺寸并进行了标 注，因此，用户在绘图时尽量准确，在标注的 时候，要灵活应用目标捕捉、正交等辅助的定 位工具，提高作图的准确性和绘图速度。
• 调整 :设置其他调整选项。
• 标注时手动放置文字 :忽略所有水平对正设置 并把文字放在“尺寸线位置”提示下指定的位 置。 • 始终在尺寸界线之间绘制尺寸线 :始终在测量 点之间绘制尺寸线，即使 AutoCAD 将箭头放 在测量点之外。
CAD尺寸标注细则规范
CAD尺寸标注细则规范
以下是一些CAD尺寸标注的细则规范：
1.尺寸标注位置：尺寸标注应位于视图的外部，并尽量避免遮挡实体
图形。
标注尺寸应该清晰易读，避免叠加和重叠。
2.选择尺寸：只标注设计图纸中必要的尺寸。
主要标注关键尺寸，即
对设计具有重要影响和意义的尺寸。
3.尺寸线：尺寸线应与被标注的实体图形相连，尽量避免跨越实体图形，以免引起混淆。
尺寸线应和实体图形有一定的距离，以确保清晰可读。
4.标注方向：尺寸标注应水平或垂直于尺寸线，避免使用倾斜的标注。
5.标注样式：尺寸标注应统一使用一个标注样式，包括文字字体、字号、箭头样式等。
6.文字大小和对齐：尺寸标注的文字大小应根据图纸的比例和图面的
尺寸进行选择，以确保标注的清晰可读性。
文字对齐应与尺寸线相对应，
垂直对齐和水平对齐要准确。
7.单位标注：在尺寸标注之后，应该标注尺寸的单位，如毫米、英寸等。
8.针对不同尺寸的标注：对于较小的尺寸，可以使用哪些简化的标注
方法，如省略单位或采用拉线法等。
对于较大的尺寸，应选择合适的标注
方式，以确保标注的清晰易读。
9.标注的冲突和重叠：应避免标注的冲突和重叠，这可能导致尺寸无
法正确读取。
如果存在冲突或重叠，应重新调整标注位置或尺寸线的位置。
10.标注的一致性：尺寸标注应保持一致，使用相同的标注样式、文字大小和对齐方式。
以上是CAD尺寸标注的一些细则规范，遵循这些规范可以提高标注的准确性和可读性，减少误解和错误。
在实际应用中，还可以根据具体的项目需求和标准要求进行适当的调整和补充。

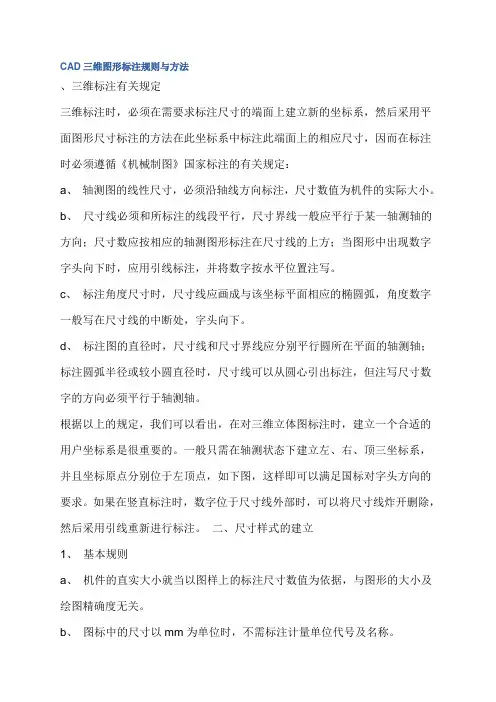

CAD三维图形标注规则与方法 文档
CA D三维图形标注规则与方法、三维标注有关规定三维标注时，必须在需要求标注尺寸的端面上建立新的坐标系，然后采用平面图形尺寸标注的方法在此坐标系中标注此端面上的相应尺寸，因而在标注时必须遵循《机械制图》国家标注的有关规定：a、轴测图的线性尺寸，必须沿轴线方向标注，尺寸数值为机件的实际大小。
b、尺寸线必须和所标注的线段平行，尺寸界线一般应平行于某一轴测轴的方向；尺寸数应按相应的轴测图形标注在尺寸线的上方；当图形中出现数字字头向下时，应用引线标注，并将数字按水平位置注写。
c、标注角度尺寸时，尺寸线应画成与该坐标平面相应的椭圆弧，角度数字一般写在尺寸线的中断处，字头向下。
d、标注图的直径时，尺寸线和尺寸界线应分别平行圆所在平面的轴测轴；标注圆弧半径或较小圆直径时，尺寸线可以从圆心引出标注，但注写尺寸数字的方向必须平行于轴测轴。
根据以上的规定，我们可以看出，在对三维立体图标注时，建立一个合适的用户坐标系是很重要的。
一般只需在轴测状态下建立左、右、顶三坐标系，并且坐标原点分别位于左顶点，如下图，这样即可以满足国标对字头方向的要求。
如果在竖直标注时，数字位于尺寸线外部时，可以将尺寸线炸开删除，然后采用引线重新进行标注。
二、尺寸样式的建立1、基本规则a、机件的直实大小就当以图样上的标注尺寸数值为依据，与图形的大小及绘图精确度无关。
b、图标中的尺寸以mm为单位时，不需标注计量单位代号及名称。
c、图样中所标明的尺寸为该图所示机件的最后完工尺寸，否则应另加说明。
d、机件的每一个尺寸，一般只标注一次，并应标注在最后反映该结构最清晰的图形上。
2、尺寸组成一个完整的尺寸，一般应由尺寸界线、尺寸线和尺寸数字组成。
a、尺寸界线：只能是细实线，并应由图形的轮廓线、轴线或对称中凡线处引出。
b、尺寸线与箭头：尺寸线用细实线，其终端应画出箭头，并指到尺寸界线。
尺寸线不能和其它图线代替，一般也不得与其它图线重合或画在其延长线上。
c、尺寸数字与符号：数字应按标准字体书写，且在同一张图纸上的字高要一致。
CAD中的图纸标注和标记技巧
CAD中的图纸标注和标记技巧在工程设计中，图纸标注和标记是非常重要的一环。
准确清晰的标注能够提高设计效率和减少错误，是一项工程师必备的技能。
本文将介绍几种常用的CAD软件中的图纸标注和标记技巧。
1. 尺寸标注尺寸标注是图纸上非常重要的一个部分，它能够告诉读者物体的大小和形状。
在CAD软件中，常见的尺寸标注方式有基线标注、对角线标注和圆直径标注。
基线标注是将尺寸标注在一个基线上，它适用于直线和矩形等形状简单的物体。
对角线标注是将两个对角线之间的距离标注出来，适用于平行四边形等形状复杂的物体。
圆直径标注是将圆的直径标注出来，适用于圆形物体。
2. 文字标注文字标注是图纸中常见的一种标记方式，可以用来说明图纸中的各个部分。
在CAD软件中，可以使用文本工具添加文字标注。
选择一个合适的字体和字号，并将文本放置在合适的位置。
文字标注应该清晰易读，避免出现重叠或者遮挡其他标记的情况。
3. 符号标记符号标记通常用来表示特定的物体或者特殊的要求。
在CAD软件中，可以使用符号库来添加符号标记。
符号库通常包含了常见的标记符号，如位置标记、材料标记等。
选择合适的符号，并将其放置在需要标记的位置。
4. 图层管理图层管理是一种将不同类型的图形元素组织在一起的方式。
在CAD软件中，可以使用图层管理工具来创建、编辑和管理图层。
通过将不同的图形元素放置在不同的图层上，可以方便地控制它们的显示和编辑。
例如，可以将尺寸标注放置在一个独立的图层上，方便对其进行编辑和管理。
5. 线型和线宽设置线型和线宽设置可以改变图形元素的线条样式和粗细。
在CAD软件中，可以通过线型和线宽设置工具来选择合适的线型和线宽。
不同的线条样式和粗细可以用来区分不同类型的图形元素，使其更加清晰易读。
6. 标注和标记的放置位置在图纸中，标注和标记的放置位置应该是合适的，能够清晰地表达图纸的意图。
一般来说，尺寸标注应该放置在尺寸标注线的末端，文字标注应该与所指示的部分有适当的间距，符号标记应该放置在需要标记的物体旁边。
CAD中的尺寸标识和公差设置
CAD中的尺寸标识和公差设置在CAD软件中，尺寸标识和公差设置是非常重要和常用的功能。
它们用于确保所绘制的图纸符合设计要求，并提供了精确的尺寸和公差信息。
本文将介绍CAD中尺寸标识和公差设置的使用技巧。
一、尺寸标识尺寸标识用于在图纸上标注物体的尺寸，以便于查看和理解设计要求。
在CAD软件中，尺寸标识可以通过以下几个步骤实现：1. 选择绘制尺寸标识的工具。
通常，CAD软件提供了多种标注工具，如直线尺寸、半径尺寸、直径尺寸等。
根据标注对象的不同选择相应的工具。
2. 在图纸上选择要标注的物体。
使用鼠标或不同的选择命令选中需要标注尺寸的线、圆等几何图形。
3. 标注尺寸。
在选中物体后，CAD软件会自动在图纸上生成尺寸标识，并根据选中物体的形状和位置确定尺寸的显示方式和位置。
用户可以根据需要对尺寸标识进行微调，如修改显示的文字、位置、箭头样式等。
4. 重复以上步骤，标注其他物体的尺寸。
尺寸标识的应用范围非常广泛，可以用于标注线段、圆、角度、直径、半径等不同类型的尺寸。
它可以帮助工程师、设计师和制图员准确地表达设计意图，并为制造过程中的尺寸控制提供重要依据。
二、公差设置公差是指设计要求和制造过程中允许的尺寸偏差范围。
在CAD软件中，公差设置可以通过以下步骤实现：1. 选择设置公差的工具。
CAD软件通常提供了多种设置公差的功能和命令，如公差表、偏差标注等。
2. 打开公差设置面板或对话框。
在选择了相应的工具后，CAD软件会弹出一个面板或对话框，用于设置公差的数值、单位和显示方式等。
3. 输入公差数值。
根据设计要求和制造要求，输入公差的上限和下限数值。
CAD软件会根据数值的输入方式和单位自动进行计算和显示。
4. 设置公差的显示方式。
CAD软件还提供了多种公差显示方式的选择，如正负公差、加减公差、最大公差、最小公差等。
根据设计和制造要求进行选择和设置。
公差的设置是确保制造过程中零件能够在允许的尺寸偏差范围内工作的重要环节。
CAD中的线性尺寸与角度标注方法
CAD中的线性尺寸与角度标注方法在使用CAD软件进行工程设计和绘图时，线性尺寸和角度标注是非常重要的步骤。
通过准确的标注，我们可以清晰地了解图纸上各个元素的尺寸和角度，从而使设计和制造过程更加精确和高效。
在本文中，我们将介绍CAD中常用的线性尺寸和角度标注方法。
一、线性尺寸标注线性尺寸标注是指对图纸中直线或曲线的长度进行标注。
在CAD软件中，有多种方式可以进行线性尺寸标注，下面将介绍两种常用的方法。
1. 基线标注法基线标注法是一种常见且简单的线性尺寸标注方法。
它利用两个垂直或水平的辅助线，将标注值放在元素的上方或右侧。
具体操作如下：首先，在CAD软件中选择标注工具，如“标注线性尺寸”工具。
然后，依次点击要标注的线段的起点和终点，形成一个标注线段。
接下来，选择标注线段的起点和终点，用鼠标点击这两个点的位置进行标注。
标注线段上方或右侧将显示线段的长度值。
2. 对象标注法对象标注法是一种更为灵活和精确的线性尺寸标注方法。
它允许直接对线段或曲线进行标注，并且标注的文字位置也可以自由选择。
具体步骤如下：选择标注工具，如“标注线性尺寸”工具。
点击要标注的线段或曲线，标注工具会自动计算并显示长度值。
根据需要，可以通过拖动标注文字的位置，将标注值放在合适的位置。
二、角度标注角度标注是指对图纸中线段之间的角度进行标注。
在CAD软件中，我们可以使用不同的方法进行角度标注，以下是两种常见的方式。
1. 夹角标注法夹角标注法是一种直观和便捷的角度标注方法。
它通过一个弧形标注线和标注值来表示两个线段之间的角度。
具体操作如下：选择标注工具，如“标注角度”工具。
依次点击两个线段的交点和要标注的角度的顶点，形成一个弧形标注线。
标注线上方将显示标注的角度值。
2. 平面角度标注法平面角度标注法通常用于标注三维图形的角度。
它通过在平面上选择三条线段来标注，标注值以度数的形式显示。
具体步骤如下：选择标注工具，如“标注角度”工具。
依次点击要标注角度的三个线段，形成一个标注三角形。
CAD绘图尺寸标注与注释规范
CAD绘图尺寸标注与注释规范在CAD软件中进行绘图时，尺寸标注和注释是非常重要的环节。
它们能够帮助工程师和设计师准确地理解图纸上的尺寸和要求，从而确保设计的精确性和一致性。
为了有效地进行尺寸标注和注释，以下是一些规范和技巧，可以帮助你实现标准和清晰的绘图。
一、尺寸标注规范1. 使用明确的尺寸符号：尺寸标注应使用明确的尺寸符号，包括直线段、箭头和文字。
箭头应垂直于尺寸线，并指向尺寸所测量的对象。
2. 尺寸线的放置位置：尺寸线应尽可能地放置在图形元素的外部，以避免覆盖和混淆。
尺寸线的长度应足够以容纳尺寸符号并与图形元素连接。
3. 手动调整尺寸线：在标注过程中，有时尺寸线可能会与其他图形元素发生重叠。
这时候可以手动调整尺寸线的位置，以保证清晰可读。
4. 保持一致的尺寸样式：在同一图纸中，尺寸标注的样式应保持一致，包括字体、箭头大小和线型。
这有助于读者更容易理解图纸上的标注。
5. 显示尺寸的单位：确保在尺寸标注中明确显示尺寸的单位，如毫米、英寸或其他。
如果图纸上有多个尺寸单位，应通过使用不同的符号或颜色来加以区分。
二、注释规范1. 使用明确的文本：注释应使用清晰明确的文本，以便读者准确地理解所注释的对象。
注释的字体大小应适中，不过大也不过小。
2. 使用正确的注释位置：注释应尽可能地靠近被注释的对象，但又不能与其发生重叠。
可以通过调整注释的位置或使用注释线连接注释和被注释的对象。
3. 使用一致的注释样式：在同一图纸中，注释的样式应保持一致，包括字体、字号和文本样式。
这有助于读者更容易理解图纸上的注释。
4. 避免冗余的注释：注释应简洁明了，避免使用冗长和多余的文字。
只需要提供必要的信息和说明即可。
5. 提供必要的细节：注释应提供足够的细节和说明，以便读者理解图纸上的对象和特性。
注释应回答读者可能会有的问题，并提供所需的信息。
三、其他技巧1. 使用图层管理功能：在CAD软件中，图层管理功能可以用来控制绘图元素的显示和隐藏。
