ug三维造型练习题
ug制图练习题
ug制图练习题UG制图是一种常用于工程设计和制造的软件工具，它能够帮助工程师们将设计和创意转化为具体的图纸和模型。
在学习UG制图的过程中，练习题是非常重要的，它们能够帮助我们巩固所学的知识，提高我们的技能。
下面就是一些UG制图的练习题，供大家参考和练习。
一、零件制图1. 零件1：设计一个螺旋形的齿轮，请使用UG制图软件绘制该零件的正视图、俯视图和侧视图，并标注出关键尺寸。
2. 零件2：设计一个圆柱形的凸台，请使用UG制图软件绘制该零件的正视图、截面图和三维模型，并标注出关键尺寸。
3. 零件3：设计一个带有孔洞的方形板，请使用UG制图软件绘制该零件的正视图、截面图和三维模型，并标注出关键尺寸。
二、装配图1. 装配1：设计一个简单的手动夹具，包括基座、夹持杆和夹持头。
使用UG制图软件绘制该装配图，确保夹持头和夹持杆可以自由移动，并标注出关键尺寸和装配关系。
2. 装配2：设计一个简单的链条传动系统，包括两个齿轮和一个链条。
使用UG制图软件绘制该装配图，确保链条和齿轮的位置和配合关系正确，并标注出关键尺寸和装配关系。
三、机械图1. 机械1：设计一个简单的手动工具，包括手柄、传动杆和工作头。
使用UG制图软件绘制该机械图，确保各部件的位置和配合关系正确，并标注出关键尺寸和装配关系。
2. 机械2：设计一个简单的摩擦焊接机器人，包括焊接头、传动系统和控制系统。
使用UG制图软件绘制该机械图，确保各部件的位置和配合关系正确，并标注出关键尺寸和装配关系。
以上是一些UG制图的练习题，通过这些练习，我们可以提高我们的UG制图技能和思维能力，为将来的工程设计和制造打下坚实的基础。
希望大家能够认真对待这些练习题，不断提高自己的技能水平。
加油！。
三维造型设计(UG)学习通课后章节答案期末考试题库2023年
三维造型设计(UG)学习通课后章节答案期末考试题库2023年1.当建立特征和尺寸约束草图时，系统将自动生成表达式。
参考答案:对2.当使用Trim Body去修剪一目标体时，没有参数信息被保留。
参考答案:对3.机床的重复定位精度高，则加工的（）。
参考答案:一批零件尺寸精度高4.当在一个有参的实体上执行拆分体命令，那么剩下的实体的参数如何变化?参考答案:将被移除5.只有在图纸上没有投射视图存在，才可以改变投射角。
参考答案:对6.哪种方式无法删除基准面？参考答案:选中基准面，按Backspace键7.当执行布尔操作中，出现零厚度的实体时，系统发出的错误提示信息是：参考答案:非歧义实体8.对于沟槽特征，安放表面必须是柱面或锥面。
参考答案:对9.若要在视图中添加视图相关曲线，你必须选择该视图，在鼠标右键的菜单中选择参考答案:扩展成员视图10.拉伸（Extrude）和旋转（Rotate）一个开口的截面线串，只能建立片体，不能建立实体。
参考答案:错11.使用下列哪个工具可以编辑特征参数，改变参数表达式的数值？参考答案:部件导航器12.可以利用编辑－变换的方法移动孔的位置。
参考答案:错13.请参照下图构建零件问题：请问零件体积为多少立方毫米？参考答案:92445.64995394714.题目：参照下图构建零件模型请问零件体积为多少立方毫米？参考答案:4092.40114205815.下列哪种方式可以定义实体密度。
参考答案:在【建模首选项】中设置。
16.利用拉伸特征，既可以创建实体，也可以创建片体。
参考答案:对17.如果表达式的维度设置为Constant，表达式名称是区分大小写的。
参考答案:对18.如果不需要用到缺省的引用集整集（Entire）和空集（Empty）时,可以将其删除参考答案:错19.参照下图构建零件模型。
注意其中的相切、共线等几何关系。
请问其体积为多少立方毫米？参考答案:217181.72591461220.参照下图构建零件模型，请问零件体积为________mm3 ？提示：测量方法：分析-测量体，选择实体，系统将给出体积值。
零件三维建模与制造--UG NX 三维造型试卷(A)
零件三维建模与制造--UG NX 三维造型试卷（A）
题号
一
二
三
四
总分
分数
阅卷人 签名
考试说明： 1．考生在监考员指定的 E 硬盘下建立一个以自己的姓名、学号命名的考生
文件夹； 2．完成以下各图形，然后按要求保存。确保文件保存在考生已建立的文件夹 中，否．则．不．得．分．； 3．考试时间为 100 分钟。 一、在草绘状态下按下图要求完成草图，并且标注尺寸，完成后以文件名 B1.part 保存。（20 分）
命题教师 邱世全
Байду номын сангаас
姓名
学号
班级
第 1 页 共 4页
二、按照图形尺寸用 UG NX 完成其三维曲线，且以文件名 B2.part 保存。(20 分) 三、按照图形尺寸用 UG NX 完成其三维形体造型，且以文件名 B3.part 保存。(30 分)
第2页共 4页
四、按照图形尺寸用 UG NX 完成其三维形体造型，且以文件名 B4.part 保存(30 分) 第3页共 4页
经典ug练习题
经典ug练习题UG（Unigraphics）是一款广泛应用于工程设计和制造的三维计算机辅助设计（3D CAD）软件。
因其强大的功能和广泛的应用而备受业界关注。
为了提高UG的使用技能，下面将介绍几个经典的UG练习题，帮助您快速熟悉UG的操作和功能。
1. 创建一个立方体步骤：1. 打开UG软件，创建一个新的零件文件。
2. 选择“绘制”菜单下的“立方体”命令。
3. 在绘图平面上选择一个起点，然后输入立方体的长度、宽度和高度。
4. 点击确定，即可创建一个立方体。
2. 绘制一个样条曲线步骤：1. 打开UG软件，创建一个新的零件文件。
2. 选择“绘制”菜单下的“样条曲线”命令。
3. 在绘图平面上选择一个起点和终点，然后通过调整曲线控制点来绘制出所需的样条曲线。
4. 点击确定，即可完成样条曲线的绘制。
3. 创建一个组件阵列步骤：1. 打开UG软件，创建一个新的装配文件。
2. 选择“编辑”菜单下的“组件模式”命令。
3. 在装配文件中选择一个已有的零件或组件，然后点击“新建”来创建一个组件阵列。
4. 输入阵列的个数、间距和方向等参数，点击确定，即可完成组件阵列的创建。
4. 进行零件装配步骤：1. 打开UG软件，创建一个新的装配文件。
2. 选择“装配”菜单下的“插入零件”命令。
3. 选择要插入的零件文件，并指定插入的位置和方向。
4. 重复上述步骤，插入其他需要装配的零件。
5. 使用“约束”命令来对零件进行约束，确保其之间的位置和运动关系。
6. 完成零件的装配后，保存并进行模拟或生成工程图等后续操作。
以上是几个经典的UG练习题，通过不断进行练习和实践，您可以逐渐掌握UG软件的使用技巧和操作方法。
UG作为一款功能强大的CAD软件，广泛应用于各个行业中的产品设计和制造过程中。
在工程设计方面，UG可以帮助工程师进行三维建模、装配分析、运动仿真等工作，提高产品设计的效率和质量。
同时，通过UG生成的工程图可以作为制造工艺的依据，帮助制造工人理解和实施工程设计。
ug练习题高清
ug练习题高清UG练习题始终是学习UG软件的重要环节之一。
通过做练习题，我们能够更加熟悉软件的操作，提高我们的设计能力。
在本文中，我们将介绍一些UG练习题，并提供高清图片展示，帮助读者更加清晰地理解问题和解决方案。
1. 立体图形绘制在UG软件中，绘制各种立体图形是一个基本的技能。
我们可以从简单的立方体或球体开始，逐渐增加难度，练习绘制更加复杂的立体图形。
以下是一个练习题的示例：题目：绘制一个长方体，宽度为10mm，长度为20mm，高度为15mm。
然后在长方体的一个面上绘制一个直径为5mm的圆。
解决方案：- 使用草图功能绘制一个10mm×20mm的矩形草图，然后使用拉伸命令将其拉伸到15mm的高度。
- 在矩形的一个面上绘制一个5mm直径的圆。
可以使用圆形草图或圆柱体命令实现。
下图是练习题的高清效果图：[插入图片：长方体和圆的图示]2. 零件装配UG软件还支持零件的装配功能，可以将多个零件组合在一起，并进行调整和关联。
下面是一个零件装配的练习题示例：题目：组装一个简单的机械组件。
包括一个底座、一个立柱和一个平台。
底座上有一个圆形孔，立柱可以插入该孔，并通过螺纹连接。
平台可以放在立柱的顶部。
解决方案：- 先绘制底座，包括一个圆形孔。
- 绘制立柱，包括与底座孔相匹配的圆柱体。
- 绘制平台，并调整其位置与立柱相对应。
- 使用螺纹命令将立柱与底座连接。
下图是练习题的高清效果图：[插入图片：零件装配图示]通过完成这些练习题，我们可以逐步熟悉UG软件的各项功能，并提高我们的设计水平。
无论是绘制立体图形还是零件装配，我们都可以通过练习题来不断巩固和提升自己的技能。
希望这些练习题和高清效果图能够帮助读者更好地理解和运用UG 软件。
在学习过程中，我们还可以根据实际需求自行设计练习题，不断挑战自己的技术和创造力。
加油，成为UG大师！。
UG三维图纸题

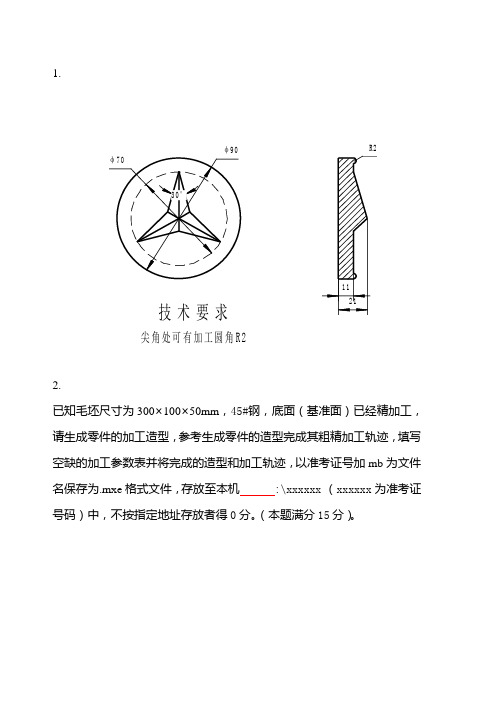

1.2.已知毛坯尺寸为300×100×50mm，45#钢，底面（基准面）已经精加工，请生成零件的加工造型，参考生成零件的造型完成其粗精加工轨迹，填写空缺的加工参数表并将完成的造型和加工轨迹，以准考证号加mb为文件名保存为.mxe格式文件，存放至本机:\xxxxxx （xxxxxx为准考证号码）中，不按指定地址存放者得0分。
（本题满分15分）。
3.已知毛坯尺寸为150x150x30,底面（基准面）已经精加工，请生成零件的加工造型，参考生成零件的造型完成其粗精加工轨迹，填写空缺的加工参数表并将完成的造型和加工轨迹，以准考证号加mb为文件名保存为.mxe 格式文件。
（本题满分15分）4.已知毛坯尺寸为350mmX300mmX140mm,底面（基准面）已经精加工，请生成零件的加工造型，参考生成零件的造型完成其粗精加工轨迹，填写空缺的加工参数表并将完成的造型和加工轨迹，以准考证号加mb为文件名保存为.mxe格式文件。
（本题满分5分）5.已知毛坯尺寸为110×110×25 mm，45#钢，底面（基准面）已经精加工，请生成零件的加工造型，参考生成零件的造型完成其粗精加工轨迹，填写空缺的加工参数表并将完成的造型和加工轨迹，并将NC代码输入仿真系统仿真，以准考证号加mb为文件名保存为.mxe格式文件，存放至本机:\xxxxxx （xxxxxx为准考证号码）中，不按指定地址存放者得0分。
（本题满分15分）。
6.已知毛坯尺寸为130×90×30mm，45#钢，底面（基准面）已经精加工，请生成零件的加工造型，参考生成零件的造型完成其粗精加工轨迹，并将NC代码输入仿真系统仿真，以准考证号加mb1为文件名保存为.mxe格式文件，存放至本机:\xxxxxx （xxxxxx为准考证号码）中，不按指定地址存放者得0分。
（本题满分10分）。
7.已知毛坯尺寸为130×90×30mm，45#钢，底面（基准面）已经精加工，请生成零件的加工造型，参考生成零件的造型完成其粗精加工轨迹，以准考证号加mb1为文件名保存为.mxe格式文件，存放至本机:\xxxxxx （xxxxxx为准考证号码）中，不按指定地址存放者得0分。
UGNX维建模曲面建模练习题
三维实体建模练习
图1零件图
创建该零件的三维模
型。
IT
三维零件图
图2零件图
Z / /
练习2 根据给出的零件图2,
练习3 根据给出的零件图 3,创建该零件的三维模型。
图3零件图
练习4
根据给出的零件图4,创建该零件的三维模型。
亠 30 I
ipz ：
IE ©圮
注：未注圆角为R2,倒斜角为C1。
三维零件图
Z
注：未注倒斜角C1
A —A
05
060
030
050 ©16
A
图4零件图 练习5 根据给出的零件图 095
5,创建该零件的三维模型。
2 / 7
注：未注倒斜角为C1。
三维零件图
图5零件图
练习6 根据给出的零件立体图 6,创建该零件的三维模型。
注：未注圆角为R2,倒斜角为C1。
图6三维立体图
三维实体模型图
5：
创建曲面
练习
图9
练习4 按照给出图10创建曲面造
型。
三维实体模型
5 /
11
注: 抽壳厚度为2 ; 圆角半径R5和R1 练习三维零件模型图
12创建曲面造
型。
R1O
图12
6 按照给出图
练习7 按照给出图13创建曲面造型。
6 /
图13零件图
练习8 按照给出图14创建曲面造型。
iP
图14。
三维建模 UG试卷
2．装配组件（20分）存盘名称：3.Asm
按下图装配
考试要求考生在计算机上建立一个文件夹将考试文件保存到其中文件夹位置f例如04模具166张三一创建零件30分存盘名称1prt二绘工程图共35分1创建零件15分存盘零件名2prt按下图创建实体零件2工程图20分存盘名称2drw用实体零件生成工程图要求与上图的表达方式一样不标注尺寸三维建模ug期未考试试题1上机操作120分钟姓名学号班级电脑编号题号分数评分一30分二35分三35分总分未注倒角245未注倒角145三装配共35分1创建零件15分文件名按图中要求2装配组件20分存盘名称3asm按下图装配31331prt32
考试要求：考生在计算机上建立一个文件夹，将考试文件保存到其中；
文件夹位置：F：\例如：04模具1_66张三
一、创建零件(30分)存盘名称：1.Prt
二、绘工程图(共35分)
1．创建零件（15分）存盘零件名：2.Prt
按下图创建实体零件
2．工程图（20分）存盘名称：2.drw
用实体零件生成工程图，要求：与上图的表达方式一样；(不标注尺寸)
UG理论题—三维建及分析模题及答案01
建模，求体积题目：参照下图构建零件模型，请问零件体积为________mm3？提示：测量方法：分析-测量体，选择实体，系统将给出体积值。
标准答案：281103.86题目：参照下图构建零件模型，请问零件体积为________mm3? 测量方法：提示：分析-测量体，选择实体，系统将给出体积值。
标准答案：118527.96题目：请参照下图构建零件问题：1.请问零件体积为多少立方毫米？体积 = 92445.649953947 mm^3面积 = 28206.745662283 mm^2质量 = 0.723908604 kg重量 = 7.099124720 N回转半径 = 34.191574483 mm质心 = -0.000000000, 0.000000000, 16.538512760 mm题目：参照下图构建零件模型问题：1.请问零件体积为多少立方毫米？体积 = 4092.401142058 mm^3面积 = 4800.011520619 mm^2质量 = 0.032046120 kg重量 = 0.314265367 N回转半径 = 22.552400103 mm质心 = -0.000000000, 31.391795085, 0.000000027 mm题目：请参照下图构建零件问题：请问零件体积为多少立方毫米体积 = 61129.059249312 mm^3面积 = 15618.049931433 mm^2质量 = 0.478679657 kg重量 = 4.694248089 N回转半径 = 27.335308515 mm质心 = -0.000000932, -9.203881425, 24.379838229 mm题目：参照下图构建零件模型问题：1.请问其体积为多少立方毫米?体积 = 28368.960736852 mm^3面积 = 11468.934465387 mm^2质量 = 0.222147119 kg重量 = 2.178521007 N回转半径 = 18.924973405 mm质心 = 0.000000000, -0.000000000, 15.185670214 mm题目：参照下图构建零件模型，注意其中的对称、居中等几何关系。
UG NX三维建模、曲面建模练习题之欧阳音创编
一、三维实体建模练习时间：2021.03.11 创作：欧阳音练习1根据给出的零件图1，创建该零件的三维模型。
三维实体模型注：选择底面为抽壳面，抽壳厚度为2。
未注圆角R=0．5。
图1 零件图练习2根据给出的零件图2，创建该零件的三维模型。
三维零件图图2 零件图练习3根据给出的零件图3，创建该零件的三维模型。
注：未注圆角为R2，倒斜角为C1。
三维零件图图3 零件图练习4根据给出的零件图4，创建该零件的三维模型。
注：未注倒斜角C1图4 零件图三维零件图练习5根据给出的零件图5，创建该零件的三维模型。
注：未注倒斜角为C1。
图5 零件图三维零件图练习6 根据给出的零件立体图6，创建该零件的三维模型。
注：未注圆角为 R2，倒斜角为C1。
图6 三维立体图三维实体模型图二、创建曲面练习1 按照给出图7创建曲面造型。
曲面造型图7练习2按照给出图8创建曲面造型。
图8 曲面造型练习3按照给出图9创建曲面造型。
图9曲面造型练习4按照给出图10创建曲面造型。
三维实体模型图10练习5按照给出图11创建曲面造型。
图11三维零件模型图注：抽壳厚度为2 ；圆角半径R5和R1练习6按照给出图12创建曲面造型。
曲面造型图12练习7 按照给出图13创建曲面造型。
图13 零件图练习8按照给出图14创建曲面造型。
图14 曲面造型时间：2021.03.11 创作：欧阳音。
