六通阀进样器工作原理
进样阀
进样阀一、进样阀简介：进样阀，国内多称为回转阀、旋转阀、多通阀、多位阀等，主要分为手动、电动两种操控方式。
BEIONFLUID手动进样阀(H6-7725i)，又称六通进样阀、手动高压进样阀，其采用316不锈钢阀体，以PEEK、Vespel和陶瓷作为触液材料，适用于多数低压进样高压层析的系统，如HPLC，经过长期应用证明，这是一款性能优异的六孔位、两位置、手动带一个注射口的手动切换进样阀。
BEIONFLUID电动进样阀（R46S），又称电动回转阀、电动旋转阀，主要依靠步进电机进行控制，应用于样品采集、液体进样或流路转换的自动部件。
电动进样阀的惰性流路可以胜任各种腐蚀性的液体，阀体内部的触液材料相互匹配，可有效形成密封、防止泄漏。
二、进样阀工作原理：1. 手动进样阀：BEIONFLUID手动进样阀是一款标准的两位六通高压进样阀，主要由定子（又称阀头）、定子套件（又称定子密封圈，多数情况下维修用的“定子”实际上是这一部分）、转子密封圈（又称转子）这几个关键部件组成。
BEIONFLUID手动进样阀分为六个口，1、4号口通过定量环连接，2号口连接高压恒流泵，3号口连接层析柱，5、6号口分别连接废液管。
在Load位时，2、3号口相连接，流动相通过高压恒流泵输送至层析柱；注射进样孔与4号口相连，将待测试的样品注入定量环，多余的样品通过6号口的废液管排出。
在Inject位时，注射进样孔切换到5号口与废液管相连，将多余的样品排出。
2、1、4、3号口相连，此时流动相通过高压恒流泵将定量环中的样品输送入层析柱。
2. 电动进样阀：BEIONFLUID电动进样阀的标准构型为多通选择型，即在运行过程中，仅有一个端口与公共口连通。
BEIONFLUID电动进样阀由阀头、步进电机、光耦、控制电路组成。
阀头内部的通过定子与转子紧密结合，形成有效密封。
再经由步进电机带动内部的转子旋转，实现转子与定子通路的连接，从而连接了共口与其他端口，以达到选择进样或分流的功能。

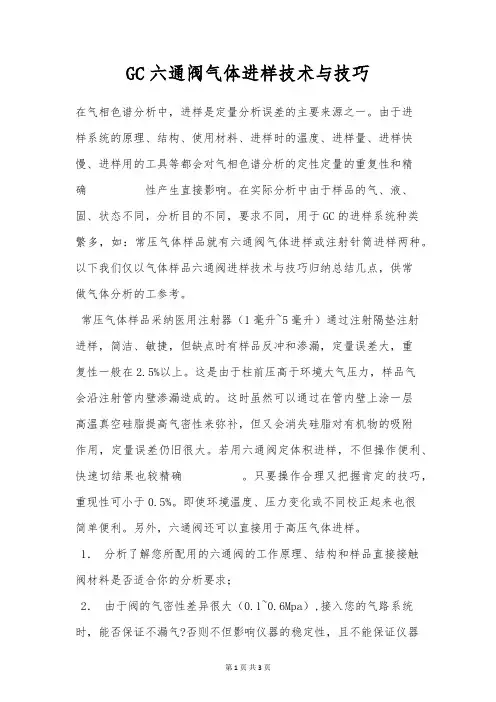

GC六通阀气体进样技术与技巧
GC六通阀气体进样技术与技巧在气相色谱分析中，进样是定量分析误差的主要来源之一。
由于进样系统的原理、结构、使用材料、进样时的温度、进样量、进样快慢、进样用的工具等都会对气相色谱分析的定性定量的重复性和精确性产生直接影响。
在实际分析中由于样品的气、液、固、状态不同，分析目的不同，要求不同，用于GC的进样系统种类繁多，如：常压气体样品就有六通阀气体进样或注射针筒进样两种。
以下我们仅以气体样品六通阀进样技术与技巧归纳总结几点，供常做气体分析的工参考。
常压气体样品采纳医用注射器（1毫升~5毫升）通过注射隔垫注射进样，简洁、敏捷，但缺点时有样品反冲和渗漏，定量误差大，重复性一般在2.5%以上。
这是由于柱前压高于环境大气压力，样品气会沿注射管内壁渗漏造成的。
这时虽然可以通过在管内壁上涂一层高温真空硅脂提高气密性来弥补，但又会消失硅脂对有机物的吸附作用，定量误差仍旧很大。
若用六通阀定体积进样，不但操作便利、快速切结果也较精确。
只要操作合理又把握肯定的技巧，重现性可小于0.5%。
即使环境温度、压力变化或不同校正起来也很简单便利。
另外，六通阀还可以直接用于高压气体进样。
1．分析了解您所配用的六通阀的工作原理、结构和样品直接接触阀材料是否适合你的分析要求；2．由于阀的气密性差异很大（0.1~0.6Mpa）,接入您的气路系统时，能否保证不漏气?否则不但影响仪器的稳定性，且不能保证仪器进样的重现性;3．定量管体积: 在灵敏度满意要求的状况下尽量小,最大定量管体积应在试验时，塔片数下降不超过10%为限。
否则进一步增加进样量，只增加峰宽而不增加峰高，或者说，应使色谱峰宽基本不展宽时的进样量为最大定量管体积。
对于填充柱一般不易大于5毫升； 4．目前为了不影响液体注射进样，常把六通阀串接在汽化室的入口处，明显这种接法增加了肯定的死空间。
分析要求较高时，最好跨过汽化室直接进入色谱柱或把六通阀载气出口直接通过注射垫插入柱头；5．在环境温度下，样品组分有可能冷凝或含有微量液体气体样品时，应考虑六通阀（含导入仪器的管线）温度影响：a把阀放入色谱柱箱；b单独控温加热;6．样品予处理问题: a应防止灰尘、机械颗粒进入阀内影响气密性或正常工作; b避开高沸点杂质对阀的污染;7．取样方式: 为防止可能造成的环境中的气体成分对样品的污染或干扰，最好通过大注射器针头象液体进样一样打入定量管。

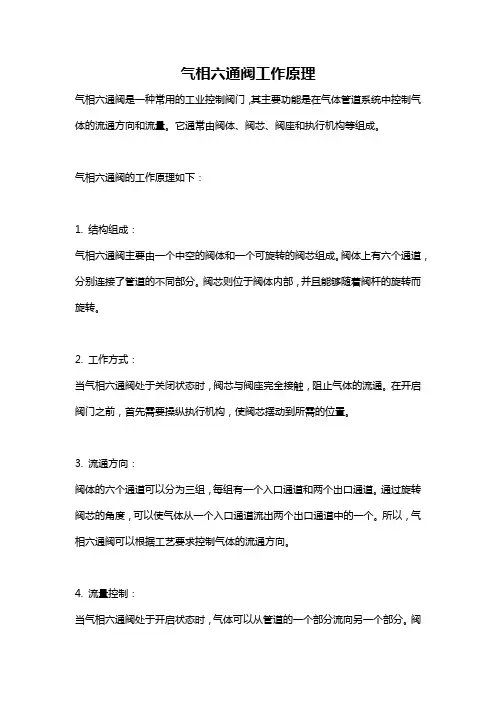

气相六通阀工作原理
气相六通阀工作原理气相六通阀是一种常用的工业控制阀门，其主要功能是在气体管道系统中控制气体的流通方向和流量。
它通常由阀体、阀芯、阀座和执行机构等组成。
气相六通阀的工作原理如下：1. 结构组成：气相六通阀主要由一个中空的阀体和一个可旋转的阀芯组成。
阀体上有六个通道，分别连接了管道的不同部分。
阀芯则位于阀体内部，并且能够随着阀杆的旋转而旋转。
2. 工作方式：当气相六通阀处于关闭状态时，阀芯与阀座完全接触，阻止气体的流通。
在开启阀门之前，首先需要操纵执行机构，使阀芯摆动到所需的位置。
3. 流通方向：阀体的六个通道可以分为三组，每组有一个入口通道和两个出口通道。
通过旋转阀芯的角度，可以使气体从一个入口通道流出两个出口通道中的一个。
所以，气相六通阀可以根据工艺要求控制气体的流通方向。
4. 流量控制：当气相六通阀处于开启状态时，气体可以从管道的一个部分流向另一个部分。
阀芯的旋转角度决定了气体从一个出口通道流向另一个出口通道的比例。
通过调节阀芯的角度，可以控制气体的流量。
5. 执行机构：气相六通阀通常由执行机构控制。
执行机构可以是手动的、电动的或者是液压的。
通过操纵执行机构，阀芯可以旋转到所需的位置，从而控制气体的流通方向和流量。
总结来说，气相六通阀通过阀体上的六个通道和可旋转的阀芯，实现对气体的流通方向和流量的控制。
通过调节阀芯的角度，可以改变气体从一个出口通道流向另一个出口通道的比例，从而控制气体的流量。
阀门的执行机构可以通过手动、电动或液压操作来控制阀芯，实现阀门的开启和关闭。
这样，气相六通阀就能够满足工业生产中对气体流动控制的要求。

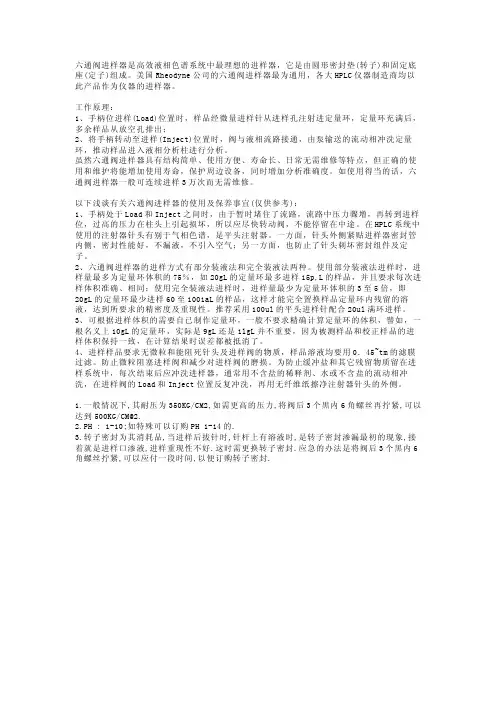

六通阀工作原理
六通阀进样器是高效液相色谱系统中最理想的进样器，它是由圆形密封垫(转子)和固定底座(定子)组成。
美国Rheodyne公司的六通阀进样器最为通用，各大HPLC仪器制造商均以此产品作为仪器的进样器。
工作原理：1、手柄位进样(Load)位置时，样品经微量进样针从进样孔注射进定量环，定量环充满后，多余样品从放空孔排出；2、将手柄转动至进样(Inject)位置时，阀与液相流路接通，由泵输送的流动相冲洗定量环，推动样品进入液相分析柱进行分析。
虽然六通阀进样器具有结构简单、使用方便、寿命长、日常无需维修等特点，但正确的使用和维护将能增加使用寿命，保护周边设备，同时增加分析准确度。
如使用得当的话，六通阀进样器一般可连续进样3万次而无需维修。
以下浅谈有关六通阀进样器的使用及保养事宜(仅供参考)：1、手柄处于Load和Inject之间时，由于暂时堵住了流路，流路中压力骤增，再转到进样位，过高的压力在柱头上引起损坏，所以应尽快转动阀，不能停留在中途。
在HPLC系统中使用的注射器针头有别于气相色谱，是平头注射器。
一方面，针头外侧紧贴进样器密封管内侧，密封性能好，不漏液，不引入空气；另一方面，也防止了针头刺坏密封组件及定子。
2、六通阀进样器的进样方式有部分装液法和完全装液法两种。
使用部分装液法进样时，进样量最多为定量环体积的75％，如20gL的定量环最多进样15p,L的样品，并且要求每次进样体积准确、相同；使用完全装液法进样时，进样量最少为定量环体积的3至5倍，即20gL的定量环最少进样60至1001aL的样品，这样才能完全置换样品定量环内残留的溶液，达到所要求的精密度及重现性。
推荐采用100ul的平头进样针配合20ul满环进样。
3、可根据进样体积的需要自已制作定量环，一般不要求精确计算定量环的体积，譬如，一根名义上10gL的定量环，实际是9gL还是1lgL并不重要，因为被测样品和校正样品的进样体积保持一致，在计算结果时误差都被抵消了。
waters液相进样六通阀原理
waters液相进样六通阀原理
Waters液相进样六通阀是一种用于液相色谱进样的自动进样器。
它由六个不同功能的通道组成，分别是样品进样口、清洗溶解液进口、样品进口、试剂进口、洗液进口和废液出口。
工作原理如下：
1. 样品进样口：用于加载待分析的样品。
当进样活塞向前运动时，样品被吸入并灌注到进样回路中。
2. 清洗溶解液进口：用于加载清洗溶解液。
当清洗回路活塞向前运动时，清洗溶液被吸入并灌注到样品进样回路中，对样品进行清洗。
3. 样品进口：当样品进口活塞向前运动时，样品被吸入并灌注到色谱柱中。
4. 试剂进口：用于加载试剂。
当试剂进口活塞向前运动时，试剂被吸入并灌注到样品中，进行反应。
5. 洗液进口：用于加载洗液。
当洗液进口活塞向前运动时，洗液被吸入并灌注到样品中，清洗样品。
6. 废液出口：用于排出废液，包括清洗溶解液、洗液等。
通过控制活塞的运动和阀门的开关，可以实现不同液体的加载、灌注和排出操作，以完成液相色谱进样过程。
简述六通阀进样器工作原理
简述六通阀进样器工作原理一、前言六通阀进样器是一种常见的液相色谱进样器，其工作原理相对简单，但需要掌握一定的基础知识，才能更好地理解其工作原理。
本文将从六通阀进样器的结构、原理、优缺点等方面进行详细介绍。
二、结构六通阀进样器主要由以下几个部分组成：1. 六通阀：用于控制样品和流动相的流向。
2. 采样环：用于存储待测样品。
3. 进样针：用于将采样环中的待测样品引入色谱柱中。
4. 驱动装置：用于驱动采样环和进样针进行运动。
5. 进口管道和出口管道：分别与流动相和色谱柱连接。
三、原理六通阀进样器的工作原理如下：1. 样品加载首先，在采样环中加入待测样品。
然后，通过旋转六通阀使得采样环与进口管道连接，此时流动相会将采样环中的待测物质带入色谱柱中。
2. 分离过程在色谱柱中，不同物质会因为其化学性质不同而被分离出来。
这个过程需要一定的时间，通常为几分钟至几十分钟不等。
3. 检测过程在分离完成后，将六通阀旋转，使得进口管道与废液管道连接。
此时，色谱柱中的物质会流入废液管道中。
同时，检测器会对流出的物质进行检测和记录。
四、优缺点六通阀进样器相对于其他进样器具有以下优点：1. 精度高：由于采用了采样环存储样品的方式，可以保证样品量的精确控制。
2. 可重复性好：六通阀进样器可以实现多次重复进样，并且每次进样量都可以精确控制。
3. 适用范围广：可以适用于各种类型的液相色谱分析。
但是，六通阀进样器也存在以下缺点：1. 成本较高：由于其结构比较复杂，制造成本较高。
2. 清洗困难：由于其结构复杂，在清洗时需要特别小心，否则容易造成损坏。
3. 进样量受限：由于采用了采样环存储样品的方式，每次最大可进样量受到采样环容量的限制。
五、总结本文针对六通阀进样器的结构、原理、优缺点等方面进行了详细介绍。
通过了解六通阀进样器的工作原理，可以更好地掌握其使用方法，从而提高分析实验的准确性和效率。
六通阀工作原理(真实版,纠正了教材错误)
多人从上大学就搞不清六通阀的原理。
大家看下示意图。
这个图相当于我们从六通阀前方“透视”这个阀的示意图。
实线部分表示转子。
虚线部分表示定子部分。
中间红色的表示定量环。
黑色的表示废液流出管。
值得注意的是，在转子上有两个槽(而不是目前书上所见的三个槽！)，定子是完全平的，除了那六个孔以外。
这两个槽是有一定弧度的。
目的是为了不让液体流的时候有死角。
我的图画得不太好，这六个孔应该是完全均等的。
这一点请大家谅解。
还有，图中所画的进样位置等比实际的要大.实际中，进样针口这个地方是很少的.而后面定子出来的管路并不是完全平的，而有像外斜的.所以从后面看，好像这个定子的六个孔之间位置拉得很开.实际上里面是比较小的.不知这样说大家是否明白了?或者说我说清楚了?教材中错误如下：1转子中的连通槽只有两个，但教材中是三个。
如果是三个，阀就要漏液了。
2废液的流出在上样和进样状态下是不同的。
位置不同。
不是同一个出口出来的。
当我们进样(inject)后，如果再打一针进去，这些样品是不会带到流动相中的，而是直接从后面与进样口对着的位置的管子出来。
这样，我们进样后是不需要留针的，留也是白留。
以前我老师教我时说要留一下针，觉得这样可能有利于样品能被流动相冲得完全一些。
今天理解了这个图之后，发现不是这么回事。
因为在inject之后，针就与那个流动相管路没得一点关系了。
打了样品进去直接出来了。
所以，留针没有任何意义。
3从图上也可以看出，进样时是一定要将针插在进针口里的。
有的人把针拔出来后再进样是肯定定不准的。
值得注意的是，尽管一再强调针要用平头针，但实践中仍有一些无知的人用带尖的针。
这是非常不可思议的。
当然，这是一些完全不懂液相的人操作。
如果用尖针，在转动阀扳手过程中，针尖就会划到图中定子中上样位置到进样位置之间的平面，就会形成一个槽。
这样会有什么样的损害呢?很明显，这样，当我们进样时，由于有这样一个槽存在，那么，打入定量环时，样品不会完全进入定量环，而会从左边这个槽漏出来。
进样器的种类和原理
进样器的种类和原理
进样器啊，就像是分析仪器的“大门”，负责把我们要研究的小样儿送进去。
它有好几种类型，每种都有自己的独门绝技，下面我给你简单说几个：
自动进样器：这是个高效小能手，能自动完成取样工作，减少人手操作的错误。
有的是吸一吸，用个小环把样品“喝”进去；有的是推一推，先把样品吸到针里，再推送到指定地方。
还有一种更巧妙的，针和量取器二合一，一步到位。
顶空进样器：听起来挺仙的，它专门对付爱“逃跑”的挥发性物质。
把样品加热，让里面的气体逃到上面，再把这些气体抓来分析，就像捕雾网一样，对液体或者固体里的气体成分特别有效。
气动进样器：靠气体压力来推动样品，自动化程度高，适合批量干活，就像是生产线上的小机器人。
六通阀进样器：这个名字听起来有点复杂，但它其实是个灵活的开关，能精准控制样品啥时候进，啥时候清场，保证每次分析都干净利索，不串味儿。
手动进样器：这个最简单，就像手动挡的车，全靠操作者的技术，适合少量样本，成本低，但得技术好，不然容易出差错。
总的来说，这些进样器各有各的本事，有的快，有的准，有的适合处理特定的样品。
选对了进样器，就像是请对了门卫，让分析工作又快又好地进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
六通阀进样器工作原理
六通阀进样器是一种常见的分析仪器，它在化学分析、生物分析、环境监测等领域都有广泛的应用。
其工作原理如下：
六通阀进样器由六个阀门组成，每个阀门都有两个位置：一个位置与进样针相连，一个位置与样品池相连。
进样针通过旋转阀门的不同位置，实现样品的进样、洗涤、排放等功能。
具体而言，当阀门处于进样位置时，进样针将穿过阀门并进入到样品池中，吸取样品。
当阀门处于洗涤位置时，进样针将与洗涤剂相连，进行洗涤。
当阀门处于排放位置时，进样针将与废液槽相连，将废液排放出去。
六通阀进样器的优点在于可以实现自动化进样操作，减少了人工操作的时间和误差，提高了实验效率和准确性。
同时，通过控制阀门的开闭，可以进行多次进样甚至连续进样，进一步扩展了分析的范围和应用。
- 1 -。
