六通阀的简介原理及应用
六通进样阀的工作原理如何

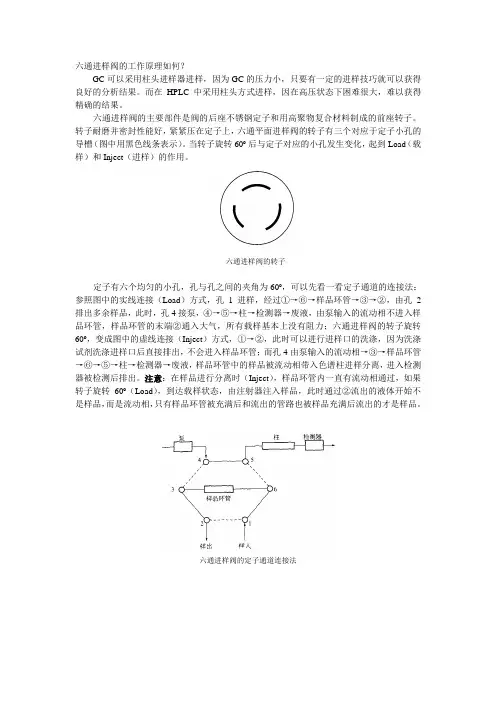

六通进样阀的工作原理如何？GC可以采用柱头进样器进样，因为GC的压力小，只要有一定的进样技巧就可以获得良好的分析结果。
而在HPLC中采用柱头方式进样，因在高压状态下困难很大，难以获得精确的结果。
六通进样阀的主要部件是阀的后座不锈钢定子和用高聚物复合材料制成的前座转子。
转子耐磨并密封性能好，紧紧压在定子上，六通平面进样阀的转子有三个对应于定子小孔的导槽（图中用黑色线条表示）。
当转子旋转60º后与定子对应的小孔发生变化，起到Load（载样）和Inject（进样）的作用。
六通进样阀的转子定子有六个均匀的小孔，孔与孔之间的夹角为60º，可以先看一看定子通道的连接法：参照图中的实线连接（Load）方式，孔1进样，经过①→⑥→样品环管→③→②，由孔2排出多余样品，此时，孔4接泵，④→⑤→柱→检测器→废液，由泵输入的流动相不进入样品环管，样品环管的末端②通入大气，所有载样基本上没有阻力；六通进样阀的转子旋转60º，变成图中的虚线连接（Inject）方式，①→②，此时可以进行进样口的洗涤，因为洗涤试剂洗涤进样口后直接排出，不会进入样品环管；而孔4由泵输入的流动相→③→样品环管→⑥→⑤→柱→检测器→废液，样品环管中的样品被流动相带入色谱柱进样分离，进入检测器被检测后排出。
注意：在样品进行分离时（Inject），样品环管内一直有流动相通过，如果转子旋转60º（Load），到达载样状态，由注射器注入样品，此时通过②流出的液体开始不是样品，而是流动相，只有样品环管被充满后和流出的管路也被样品充满后流出的才是样品。
六通进样阀的定子通道连接法图六通进样阀的连接可以想像当转子旋转足够快时，对于流动相的通路没有大的影响，如果转子旋转很慢，即在两条黑线中间对上定子的一个小孔，这样定子的通路被堵塞，流动相没有出路，柱压升高，导致色谱泵停止运转。
六通换向阀的工作原理
在石油、化工、矿山和冶金等行业中,六通换向阀是一种重要的流体换向设备。
该阀安装在稀油润滑系统输送润滑油的管道中。
通过变换密封组件在阀体中的相对位置,使阀体各通道连通或断开,从而控制流体的换向和启停。
六通换向阀的性能参数公称通径(mm)50～150适用温度(℃)室温～80公称压力(MPa)1.0适用介质润滑油连接形式法兰强度试验压力(MPa)1.5密封试验压力(MPa)1.1耐压试验温度(℃)常温六通换向阀的工作原理和结构特点六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成(图1)。
阀门由手柄驱动,通过手柄带动阀杆与凸轮旋转,凸轮具有定位驱动与锁定密封组件的开启与关闭功能。
手柄逆时针旋转,两组密封组件分别在凸轮的作用下关闭下端的两个通道,上端的两个通道分别与管道装置的进口相通。
反之,上端的两个通道关闭,下端两个通道与管道装置的进口相通,实现了不停车换向。
图1 六通换向阀1上阀盖 2手柄 3阀杆 4凸轮 5密封组件 6阀盖 7阀体(1)六通阀的阀体由隔板分成两腔,每腔都有3个通道,中间为进油口,两端为出油口。
阀体为碳钢板焊结构,体积小,质量轻,结构紧凑,提高了材料的利用率,缩短了生产周期,降低了成本。
密封面堆焊不锈钢,防锈耐腐蚀,密封面经过精加工后抛光研磨,表面粗糙度Ra≤0.8μm。
(2)六通阀有两组密封组件。
每组密封组件(图2)由阀瓣、密封圈、调整块、调节螺钉、夹板和螺栓组成。
阀瓣为碳钢板焊件,设有加强筋,即增加阀瓣强度又起导向作用,保证每组阀瓣间的同轴度。
阀瓣上镶嵌聚氨脂橡胶圈,该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。
在凸轮的作用下,密封圈的球面与阀体密封面相接触产生挤压弹性变形,达到密封效果。
调整块和调节螺钉在两组密封组件不能同步到位时可起调整作用,确保各通道密封性能同步到位。
图2密封组件1夹板 2螺栓 3调整块 4阀瓣 5密封圈 6调整螺钉(3)阀杆与阀体隔板和上阀盖间的轴向密封采用O形圈。
waters液相进样六通阀原理
waters液相进样六通阀原理
Waters液相进样六通阀是一种用于液相色谱进样的自动进样器。
它由六个不同功能的通道组成，分别是样品进样口、清洗溶解液进口、样品进口、试剂进口、洗液进口和废液出口。
工作原理如下：
1. 样品进样口：用于加载待分析的样品。
当进样活塞向前运动时，样品被吸入并灌注到进样回路中。
2. 清洗溶解液进口：用于加载清洗溶解液。
当清洗回路活塞向前运动时，清洗溶液被吸入并灌注到样品进样回路中，对样品进行清洗。
3. 样品进口：当样品进口活塞向前运动时，样品被吸入并灌注到色谱柱中。
4. 试剂进口：用于加载试剂。
当试剂进口活塞向前运动时，试剂被吸入并灌注到样品中，进行反应。
5. 洗液进口：用于加载洗液。
当洗液进口活塞向前运动时，洗液被吸入并灌注到样品中，清洗样品。
6. 废液出口：用于排出废液，包括清洗溶解液、洗液等。
通过控制活塞的运动和阀门的开关，可以实现不同液体的加载、灌注和排出操作，以完成液相色谱进样过程。
六通阀参数

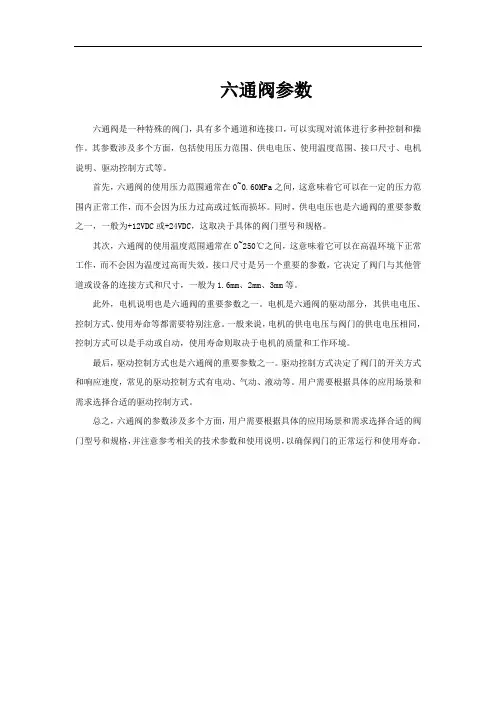

六通阀参数
六通阀是一种特殊的阀门，具有多个通道和连接口，可以实现对流体进行多种控制和操作。
其参数涉及多个方面，包括使用压力范围、供电电压、使用温度范围、接口尺寸、电机说明、驱动控制方式等。
首先，六通阀的使用压力范围通常在0~0.60MPa之间，这意味着它可以在一定的压力范围内正常工作，而不会因为压力过高或过低而损坏。
同时，供电电压也是六通阀的重要参数之一，一般为+12VDC或+24VDC，这取决于具体的阀门型号和规格。
其次，六通阀的使用温度范围通常在0~250℃之间，这意味着它可以在高温环境下正常工作，而不会因为温度过高而失效。
接口尺寸是另一个重要的参数，它决定了阀门与其他管道或设备的连接方式和尺寸，一般为1.6mm、2mm、3mm等。
此外，电机说明也是六通阀的重要参数之一。
电机是六通阀的驱动部分，其供电电压、控制方式、使用寿命等都需要特别注意。
一般来说，电机的供电电压与阀门的供电电压相同，控制方式可以是手动或自动，使用寿命则取决于电机的质量和工作环境。
最后，驱动控制方式也是六通阀的重要参数之一。
驱动控制方式决定了阀门的开关方式和响应速度，常见的驱动控制方式有电动、气动、液动等。
用户需要根据具体的应用场景和需求选择合适的驱动控制方式。
总之，六通阀的参数涉及多个方面，用户需要根据具体的应用场景和需求选择合适的阀门型号和规格，并注意参考相关的技术参数和使用说明，以确保阀门的正常运行和使用寿命。
六通切换阀的原理
六通切换阀的原理今天咱们来聊聊六通切换阀这个超有趣的东西。
你可别一听“六通切换阀”就觉得是那种特别高深莫测、只有专家才懂的玩意儿，其实呀，它就像一个超级聪明的小管家，在各种设备里管着流体的走向呢。
那这个六通切换阀到底长啥样呢？你可以想象它是一个有着六个“小嘴巴”的家伙。
这六个“小嘴巴”就像是连接着不同地方的小通道。
每个“嘴巴”都有它独特的任务哦。
从原理上来说呢，六通切换阀就像是一个交通警察，指挥着流体在不同的道路（管道）上行驶。
比如说，在一些分析仪器里，可能有不同的样品或者试剂要流动到特定的地方去。
这时候六通切换阀就开始发挥它的魔力啦。
它内部有一个可以转动或者切换的部件，就像一个小转盘一样。
当这个小转盘转到某个位置的时候，就会把其中的两个或者几个“小嘴巴”连接起来，让流体可以从一个通道流到另一个通道。
打个比方吧，就像你家里有六个不同的房间，每个房间都有一扇门通向外面。
六通切换阀就像是一个可以随时改变门与门之间连接关系的神奇装置。
如果一开始是一号房间的门和二号房间的门能互相通行，当六通切换阀切换一下呢，可能就变成一号房间的门和三号房间的门能通行啦。
在实际的应用场景里，这六通切换阀可太重要了。
在化学分析的仪器中，它能够准确地把样品引入到检测的区域，然后再把反应后的东西送到合适的地方去处理。
就像是一场接力赛，六通切换阀保证了每一棒都能准确无误地交接。
如果没有它的话，那流体就会像没头的苍蝇一样乱撞，整个分析过程就全乱套了。
而且哦，这个六通切换阀还很“灵活”呢。
它可以根据不同的需求，快速地进行切换。
就像一个超级灵活的小舞者，在不同的音乐节奏（操作指令）下，跳出不同的舞步（切换连接方式）。
这种灵活性让它可以适应各种各样的工作环境和要求。
你再想象一下，在一个大工厂里，有各种各样的管道像血管一样纵横交错。
六通切换阀就像是血管里的小阀门，精准地控制着各种液体或者气体的流动方向。
它就这么默默工作着，虽然看起来不起眼，但却是整个系统正常运行不可或缺的一部分。
三位六通换向阀工作原理
三位六通换向阀工作原理
三位六通换向阀是一种常用的液压控制元件，其工作原理如下：
1. 结构：三位六通换向阀由阀体、阀芯、控制手柄和弹簧等组成。
阀体上有三个入口口孔、一个出口口孔和一个连通口孔。
2. 初始位置：当阀芯处于初始位置时，阀芯通过弹簧力保持在中间位置，从而阻止液体流动。
3. 工作过程：当控制手柄作用在阀芯上时，阀芯会发生位移，从而改变液体的流向。
- 中位：当控制手柄处于中位时，液体无法通过阀体，阀芯将会阻止液体流动。
- 左位：当控制手柄向左移动时，液体从左侧入口口孔进入阀体，经过阀芯后从出口口孔出去，左侧的连通口孔关闭。
- 右位：当控制手柄向右移动时，液体从右侧入口口孔进入阀体，经过阀芯后从出口口孔出去，右侧的连通口孔关闭。
4. 弹簧复位：当控制手柄松开时，弹簧会使阀芯恢复到初始位置，液体无法通过阀体。
通过改变控制手柄的位置，三位六通换向阀可以实现不同液路的切换和控制，用于液压系统中的流量控制、压力控制、方向控制等。
六通换向阀的工作原理和结构特点
六通换向阀的工作原理和结构特点在石油、化工、矿山和冶金等行业中,六通换向阀是一种重要的流体换向设备。
该阀安装在稀油润滑系统输送润滑油的管道中。
通过变换密封组件在阀体中的相对位置,使阀体各通道连通或断开,从而控制流体的换向和启停。
六通换向阀的性能参数公称通径(mm) 50～150适用温度( ℃) 室温～80公称压力(MPa) 1.0适用介质润滑油连接形式法兰强度试验压力(MPa) 1.5密封试验压力(MPa) 1.1耐压试验温度( ℃) 常温六通换向阀的工作原理和结构特点六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成(图1) 。
阀门由手柄驱动,通过手柄带动阀杆与凸轮旋转,凸轮具有定位驱动与锁定密封组件的开启与关闭功能。
手柄逆时针旋转,两组密封组件分别在凸轮的作用下关闭下端的两个通道,上端的两个通道分别与管道装置的进口相通。
反之,上端的两个通道关闭,下端两个通道与管道装置的进口相通,实现了不停车换向。
1上阀盖2手柄3阀杆4凸轮5密封组件6阀盖7阀体图1六通换向阀(1)六通阀的阀体由隔板分成两腔,每腔都有3个通道,中间为进油口,两端为出油口。
阀体为碳钢板焊结构,体积小,质量轻,结构紧凑,提高了材料的利用率,缩短了生产周期,降低了成本。
密封面堆焊不锈钢,防锈耐腐蚀,密封面经过精加工后抛光研磨,表面粗糙度Ra ≤0.8μm。
(2)六通阀有两组密封组件。
每组密封组件(图2)由阀瓣、密封圈、调整块、调节螺钉、夹板和螺栓组成。
阀瓣为碳钢板焊件,设有加强筋,即增加阀瓣强度又起导向作用,保证每组阀瓣间的同轴度。
阀瓣上镶嵌聚氨脂橡胶圈,该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。
在凸轮的作用下,密封圈的球面与阀体密封面相接触产生挤压弹性变形,达到密封效果。
调整块和调节螺钉在两组密封组件不能同步到位时可起调整作用,确保各通道密封性能同步到位。
1夹板2螺栓3调整块4阀瓣5密封圈6调整螺钉图2密封组件(3)阀杆与阀体隔板和上阀盖间的轴向密封采用O形圈。
离子色谱六通阀工作原理
离子色谱六通阀工作原理宝子们！今天咱们来唠唠离子色谱里超级重要的六通阀。
这六通阀啊，就像是离子色谱这个大舞台上的一个神奇小道具，别看它小小的，作用可大着呢！咱先来说说这六通阀长啥样。
它就是一个有六个接口的小阀门啦。
这六个接口就像是六扇通往不同世界的小窗户呢。
那它是怎么工作的呢？当我们开始进行离子色谱分析的时候，溶液就像是一群小游客，要通过这个六通阀去不同的地方玩耍。
比如说，在进样的时候，有一个接口就负责把样品溶液引进来。
这个样品溶液就像一群充满好奇的小探险家，从这个接口进入到六通阀内部。
六通阀内部就像是一个小小的交通枢纽。
它可以通过转动或者切换内部的通道，把样品溶液送到正确的道路上。
比如说，它会把样品送到色谱柱里面去。
这就好比是把小探险家们送到了一个神秘的迷宫里，这个迷宫就是色谱柱啦。
在色谱柱里，不同的离子就像不同性格的小怪兽，它们会因为自己的特性而在柱子里有不同的移动速度。
然后呢，在分析的过程中，六通阀还能起到切换流路的作用。
比如说，当我们要进行清洗或者换一种溶液的时候，它又能把新的溶液引进来，把之前用过的溶液排出去。
这就像一个超级贴心的小管家，知道什么时候该让新的小伙伴进来，什么时候该送旧的小伙伴离开。
你可以把六通阀想象成一个超级灵活的小机器人，它的六个接口就像是小机器人的六只手。
这六只手可以根据我们的需求，把不同的东西拿过来，再送到不同的地方去。
比如说，一只手拿着样品，然后迅速地把样品传递给另一只手，这只手就把样品送到色谱柱那里。
而且啊，这个六通阀的工作是非常精准的。
就像一个训练有素的小舞者，每一个动作都恰到好处。
它的密封性也特别好，如果密封性不好，那就像小游客们走在路上突然出现了好多小漏洞，那可就乱套啦。
在离子色谱这个大家庭里，六通阀就像是一个默默奉献的小助手。
它虽然没有色谱柱那么耀眼，没有检测器那么有存在感，但是没有它的话，整个离子色谱的分析过程就像是断了链条的自行车，根本没法好好工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
六通阀的简介原理及应用
一、什么是六通阀？
六通阀是一种用于控制流体介质流动的阀门。
它具有六个通道，可以连接六根管道，通过控制阀门的开启和关闭，调节介质在不同管道之间的流动方向和流量。
二、六通阀的工作原理
六通阀通过阀体内的阀杆来实现对流体介质的控制。
当阀杆向下压入时，阀门打开，介质可以从一个通道流动到另一个通道。
当阀杆向上拉出时，阀门关闭，介质无法流动。
三、六通阀的应用场景
六通阀在工业生产和管道系统中有广泛的应用。
下面列举了一些常见的应用场景：
1.石油工业：六通阀可以用于石油开采和输送过程中的管道控制，实现
多个分支管道之间的流量调节。
2.化工工业：在化工生产过程中，需要对不同介质进行混合或分离，六
通阀可以实现不同管道之间的介质控制。
3.能源行业：在能源生产和供应系统中，六通阀可以用于管道的切换和
调节，确保能源传输的稳定和可靠。
4.污水处理：六通阀可以应用于污水处理系统中的管道控制，实现不同
处理单元之间的流量调节和污水处理工艺的优化。
5.供水与排水：在城市供水和排水系统中，六通阀可以用于调节不同管
道之间的流量分配，保证供水和排水系统的正常运行。
6.航天航空：在航天航空领域，六通阀被广泛应用于燃料供给系统和控
制系统，确保燃料的准确配送和系统的可靠性。
四、六通阀的特点及优势
六通阀相较于普通阀门具有以下特点和优势：
•多通道：六通阀具有六个通道，可以实现多个管道之间的流动切换和流量调节。
•灵活性：六通阀的通道可以根据需要进行开启和关闭，实现不同通道之间的介质控制和调节。
•节约空间：六通阀具有多个通道，可以实现多个功能的集成，避免多个单通道阀门的安装和占用空间。
•可靠性：六通阀采用高质量的材料和先进的制造工艺，具有较高的密封性和耐用性，能够长时间稳定运行。
五、六通阀的选型和使用注意事项
选择和使用六通阀时需要考虑以下因素：
1.流量要求：根据系统的流量需求选择合适的阀门型号和尺寸，确保阀
门能够满足系统的流量要求。
2.介质特性：需要考虑介质的压力、温度、含固体颗粒等特性，选择材
质适应的阀门以确保阀门具有良好的耐腐蚀性和耐磨性。
3.控制方式：六通阀可以通过手动、电动或气动控制方式进行操作，根
据系统的要求选择合适的控制方式。
4.安装位置：考虑六通阀的安装位置和管道连接方式，确保阀门能够方
便地进行安装和维护。
使用六通阀时需要注意以下事项：
•定期维护：定期检查和维护阀门，确保阀门的正常运行和密封性能。
•阀门操作：遵循正确的操作方法，避免过度力量或不当操作导致阀门损坏。
•温度控制：根据介质的温度要求选择合适的阀门材质和密封材料，防止阀门因温度过高或过低而损坏。
六、小结
六通阀是一种用于控制流体介质流动的阀门，具有六个通道，可以连接六根管道。
六通阀在工业生产和管道系统中有广泛的应用，通过对阀杆的控制实现对介质的流动控制。
六通阀具有多通道、灵活性和节约空间的特点和优势，具有较高的可靠性。
在选择和使用六通阀时，需要考虑流量要求、介质特性、控制方式和安装位置等因素，并且需要定期维护和注意操作要点。
