液相色谱仪工作原理一、液相色谱仪－高压输液系统输液系统由贮液罐、过滤器、梯度洗脱装置、高压输液泵、脱气装置等组成。
高压泵是高效液相色谱仪最重要的部件之一。
由于高效液相色谱仪所用色谱柱直径细，固定相粒度小，流动相阻力大，因此，必须借助于高压泵使流动相以较快的速度流过色谱这。
高压泵需要满足以下条件：能提供150－450kg/cm2的压强；流速稳定，流量可以调节；耐腐蚀。
目前所用的高压泵有机械泵和气动放大泵两种。
梯度淋洗装置可以将两种或两种以上的不同极性溶剂，按一定程序连续改变组成，以达到提高分离效果，缩短分离时间的目的。
梯度淋洗的作用与气相色谱中的程序升温装置类似。
（一）贮液罐贮液罐为不锈钢、玻璃或氟塑料制成的容器，容量为1到2L，用来贮存足够数量、符合要求的流动相。
贮液罐可以是一个普通的溶剂瓶，也可以是一个专门设计的储液器。
储液器往往和泵通过管路构成循环系统以便除去溶剂中的气体。
现多数使用溶剂瓶，一般采用耐腐蚀的玻璃瓶或聚四氟乙烯瓶。
贮液罐的放置位置要高于泵体，以保持输液静压差，使用过程应密闭，以防止因蒸发引起流动相组成改变，还可防止气体进入。
（二）高压输液泵气相色谱由高压钢瓶直接提供动力，高压输液泵是高效液相色谱仪中关键部件之一，是流动相的动力源。
高压输液泵功能是将溶剂贮存器中的流动相以高压形式连续不断地送入液路系统，使样品在色谱柱中完成分离过程。
液相色谱为了获得高柱效，所用色谱柱径较细，所填固定相粒度很小，因此，对流动相的阻力较大，为了使流动相能较快地流过色谱柱，就需要高压输液泵。
1.对高压输液泵的要求（1）能在高压下连续工作，一般要求耐压40～50MPa·cm2，能在8～24 h连续工作。
（2）输出流量范围宽：分析型填充柱在0.1～-10mL/min内连续调节，制备型填充柱要求在100mL以上。
（3）输出流量稳定，要求无脉冲，流量精度和重复性为0.5%左右。
（4）耐腐蚀，能适合各种有机溶剂、水和缓冲溶液。
液相色谱培训讲义(good)

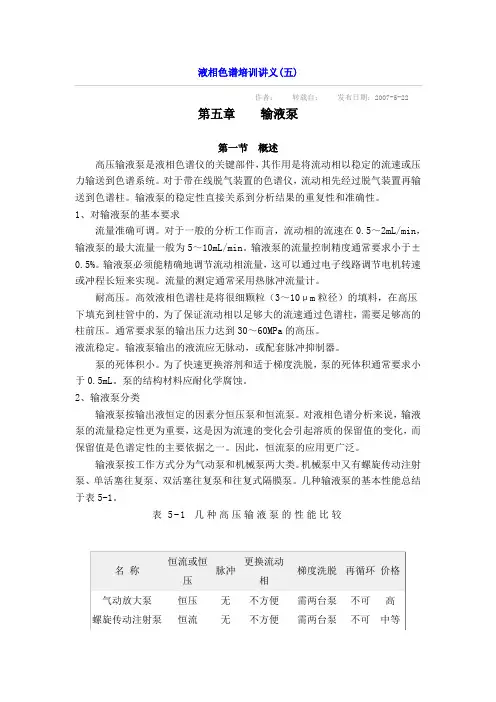

液相色谱培训讲义(五)作者：转载自：发布日期：2007-5-22第五章输液泵第一节概述高压输液泵是液相色谱仪的关键部件，其作用是将流动相以稳定的流速或压力输送到色谱系统。
