电化学迁移现象介绍
如何控制電遷移
１、选用anti-CAF板料，（选择开纤布） 2、不能选用7628等粗纤维材料 3、选用anti-CAF制程： （1）改善钻孔品质，比如:选用全新钻咀, 降低落速 （2）控制孔粗在10-15um （3）改善除胶渣的条件和方法；
電遷移等级
▪ 通常PCB厂应根据自身制程能力及风险承
受能力制定CAF等级标准
電遷移产生原因
▪ 二、流程工艺问题 ▪ 1、孔粗－－－钻孔太过粗糙，造成玻纤束
被拉松或分离而出现间隙；
▪ 2、除胶渣－－－PCB制程之PTH中的除胶
渣（Desmearing）过度，或沉铜浸入玻纤 束发生灯芯效应(Wicking) ，过度的灯芯加 上孔与孔相距太近时，可能会使得其间板 材的绝缘品质变差 加速产生ＣＡＦ效应；
電化學遷移实例图片
電化學遷移实例图片
電遷移形成过程
▪ 1、常规FR4 P片是由玻璃丝编辑成玻璃布，
然后涂环氧ห้องสมุดไป่ตู้脂半固化后制成；
▪ 2、树脂与玻纤之间的附著力不足，或含浸
时亲胶性不良，两者之间容易出现间隙；
▪ 3、钻孔等机械加工过程中，由于切向拉力
及纵向冲击力的作用对树脂的粘合力进一 步破坏；
▪ 4、距离较近的两孔若电势不同，则正极部
1、什么是電化學遷移
Conductive Anodic Filament 导电性细丝物=阳极性玻纤丝之漏电现象
基板材料的玻璃束中，当扳子处于 高温高湿及长久外加电压下，在两金属 导体与玻璃束跨接之间，会出现绝缘失 效的缓慢漏电情形，称为“电迁移”， 又称为漏电或渗电。
電化學遷移模型
電化學遷移实例图片
如何应对客户无CAF要求，但是客 户设计处于风险区域范围？
讨论
分铜离子在电压驱动下逐渐向负极迁移；
電遷移产生原因
▪ 一、原料问题 ▪ 1、树脂身纯度不良；如杂质太多而招致附
著力不佳 ；
▪ 2、玻纤束之表面有问题；如耦合性不佳，
亲胶性不良 ；
▪ 3、树脂之硬化剂不良；容易吸水 ； ▪ 4、胶片含浸中行进速度太快；常使得玻纤
束中应有的胶量尚未全数充实填饱，造成 气泡残存；
▪ 1、A级—极度风险（例如：孔间隙15mil以
下）
▪ 2、B级---高度风险（例如：空间隙15-
25mil）
▪ 3、C级---有风险（例如：孔间隙25-33mil）
如何应对客户電遷移要求
如何应对客户CAF要求
客户如有CAF要求的，可按照以下步骤制作： 1、必须按照风险等级评估，知会客户该钻孔
边到钻孔边设计存在CAF风险，并需要得 到客户的CAF 让步文件 2、使用CAF物料及流程

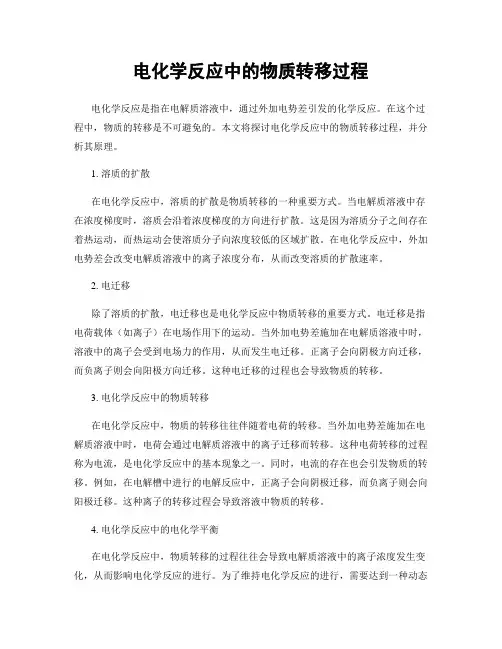

电化学反应中的物质转移过程
电化学反应中的物质转移过程电化学反应是指在电解质溶液中，通过外加电势差引发的化学反应。
在这个过程中，物质的转移是不可避免的。
本文将探讨电化学反应中的物质转移过程，并分析其原理。
1. 溶质的扩散在电化学反应中，溶质的扩散是物质转移的一种重要方式。
当电解质溶液中存在浓度梯度时，溶质会沿着浓度梯度的方向进行扩散。
这是因为溶质分子之间存在着热运动，而热运动会使溶质分子向浓度较低的区域扩散。
在电化学反应中，外加电势差会改变电解质溶液中的离子浓度分布，从而改变溶质的扩散速率。
2. 电迁移除了溶质的扩散，电迁移也是电化学反应中物质转移的重要方式。
电迁移是指电荷载体（如离子）在电场作用下的运动。
当外加电势差施加在电解质溶液中时，溶液中的离子会受到电场力的作用，从而发生电迁移。
正离子会向阴极方向迁移，而负离子则会向阳极方向迁移。
这种电迁移的过程也会导致物质的转移。
3. 电化学反应中的物质转移在电化学反应中，物质的转移往往伴随着电荷的转移。
当外加电势差施加在电解质溶液中时，电荷会通过电解质溶液中的离子迁移而转移。
这种电荷转移的过程称为电流，是电化学反应中的基本现象之一。
同时，电流的存在也会引发物质的转移。
例如，在电解槽中进行的电解反应中，正离子会向阴极迁移，而负离子则会向阳极迁移。
这种离子的转移过程会导致溶液中物质的转移。
4. 电化学反应中的电化学平衡在电化学反应中，物质转移的过程往往会导致电解质溶液中的离子浓度发生变化，从而影响电化学反应的进行。
为了维持电化学反应的进行，需要达到一种动态平衡的状态，即电化学平衡。
在电化学平衡状态下，电解质溶液中的离子浓度分布保持稳定，电化学反应的进行达到一个动态平衡。
在这个过程中，物质的转移和反转移同时进行，使得电化学反应能够持续进行下去。
总结：电化学反应中的物质转移过程是一个复杂的过程，涉及溶质的扩散、电迁移和电荷转移等多种机制。
这些机制相互作用，共同促进电化学反应的进行。
在电化学反应中，物质的转移过程不仅影响反应速率和反应产物的选择，还与电化学平衡的建立息息相关。
电化学中的电荷转移机制
电化学中的电荷转移机制电化学是研究化学反应与电能转换关系的一门学科。
在电化学中，电荷转移机制是一个非常重要的概念。
电荷转移机制是指在化学反应过程中，电荷是如何从一个物种传递到另一个物种的。
本文将重点介绍电化学中的电荷转移机制。
1. 摩尔电子转移计数在电化学中，物种之间的电荷转移通常用摩尔电子转移计数表示。
摩尔电子转移计数是指在一个化学反应中，每个物种得到或失去的电子数量。
比如，当金属离子Mn+被还原成金属M时，Mn+失去了1个电子，因此摩尔电子转移计数为1。
在电化学反应中，不同的物种带有不同的电荷。
比如，金属离子一般带有正电荷，而非金属离子一般带有负电荷。
当一个物种得到电子时，它的电荷数目会减少。
相反，当一个物种失去电子时，它的电荷数会增加。
2. 电极反应中的电子转移电极反应是指当电荷从一个物种移动到另一个物种时，发生的化学反应。
在电池中，电极反应是电池能量获取和释放的基础。
在电极反应中，当电荷从一个物种转移到另一个物种时，会发生氧化还原反应。
氧化还原反应是指一个物种失去电子，同时另一个物种得到电子。
在氧化还原反应中，电荷转移的方向取决于各种物种的电子亲和力和标准电位之间的差异。
通常，具有更高电子亲和力的物种将吸收电子并在该过程中还原，而具有较低电子亲和力的物种将失去电子并在该过程中氧化。
3. 电荷转移机制的应用电化学中的电荷转移机制在许多应用领域中得到广泛应用。
例如，在生命科学中，电荷转移机制被用于描述某些化学反应中发生的生物电流和生物磁场。
在电池技术中，电荷转移机制被用于解释电池的工作原理。
在材料科学中，电荷转移机制被用于研究半导体和电子学材料。
总之，电化学中的电荷转移机制是研究化学反应与电能转换关系的重要方法。
通过分析电子在不同物种之间的转移，我们可以理解许多化学和生物学反应中发生的过程，并为材料科学和电力工程等领域的创新做出贡献。

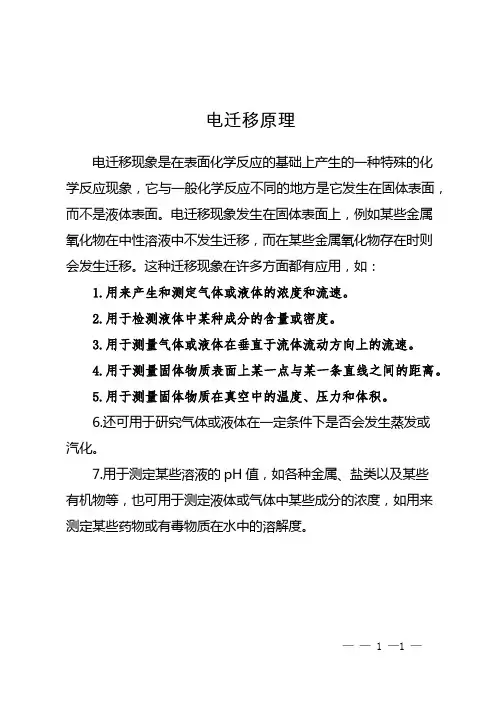

电迁移原理
电迁移原理
电迁移现象是在表面化学反应的基础上产生的一种特殊的化学反应现象，它与一般化学反应不同的地方是它发生在固体表面，而不是液体表面。
电迁移现象发生在固体表面上，例如某些金属氧化物在中性溶液中不发生迁移，而在某些金属氧化物存在时则会发生迁移。
这种迁移现象在许多方面都有应用，如：
1.用来产生和测定气体或液体的浓度和流速。
2.用于检测液体中某种成分的含量或密度。
3.用于测量气体或液体在垂直于流体流动方向上的流速。
4.用于测量固体物质表面上某一点与某一条直线之间的距离。
5.用于测量固体物质在真空中的温度、压力和体积。
6.还可用于研究气体或液体在一定条件下是否会发生蒸发或汽化。
7.用于测定某些溶液的pH值，如各种金属、盐类以及某些有机物等，也可用于测定液体或气体中某些成分的浓度，如用来测定某些药物或有毒物质在水中的溶解度。
—— 1 —1 —。
电化学反应中离子迁移与传导机制初步分析
电化学反应中离子迁移与传导机制初步分析电化学反应是指在电解质溶液中，通过电流的作用将化学反应转化为电能或者反过来将电能转化为化学反应的过程。
在电化学反应中，离子迁移与传导机制起着关键作用。
本文将对电化学反应中离子迁移与传导机制进行初步分析。
电化学反应中离子迁移是指在电场作用下，离子在电解质溶液中的移动。
这种迁移过程是通过离子在电解质溶液中的扩散实现的。
扩散是指溶液中粒子或分子的自发性移动，它使更高浓度的物质分散到较低浓度的区域，从而实现平衡。
在电场的作用下，离子会自发地迁移到电势梯度较低的区域，从而产生电流。
离子在电解质溶液中的迁移过程可以通过离子迁移率来描述。
离子迁移率是指在单位电势梯度下，离子在电解质溶液中的迁移速率。
离子迁移率与离子的电荷量、电场强度和溶液中的粘度有关。
一般来说，离子迁移率越大，离子迁移速度越快。
离子传导机制是指在电化学反应过程中，离子在电解质溶液中的传导方式。
离子的传导主要有两种方式，即溶剂辅助传导和晶格传导。
溶剂辅助传导是指在电解质溶液中，离子通过溶剂分子的陪同下传导。
当离子与溶剂分子形成溶合物时，溶剂分子会包围离子，形成溶合离子。
溶合离子具有较高的迁移率和较低的活化能，因此能够有效地传导电流。
晶格传导是指在晶体中，离子通过晶格的排列传导电流。
晶体中的离子会沿着晶格的空隙或者缺陷迁移，从而形成电流。
晶格传导主要存在于固体电解质中，其中离子以晶格的形式存在。
除了溶剂辅助传导和晶格传导，还存在其他形式的离子传导机制，如固体／液体界面传导和离子通道传导等。
固体／液体界面传导是指在固体电解质的表面与电解质溶液的接触界面上，离子通过界面扩散传导。
离子通道传导是指离子通过特定的通道或孔隙传导电流，这种传导方式具有高选择性和高迁移率。
综上所述，电化学反应中离子迁移与传导机制是通过离子的扩散和传导实现的。
离子在电解质溶液中受到电场的作用，自发地迁移到电势梯度较低的区域，从而形成电流。
离子的迁移与传导速率与离子迁移率、电场强度、溶液粘度等因素相关。

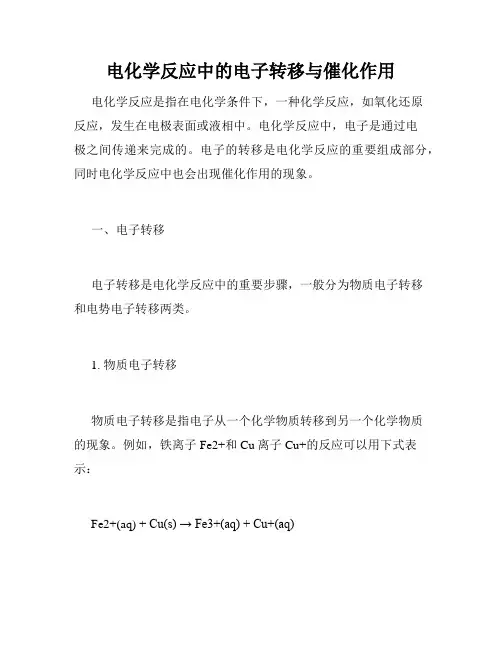

电化学反应中的电子转移与催化作用
