市政井盖智能管理系统最新V2.0
基于物联网的智慧城市井盖监测系统设计与实现
基于物联网的智慧城市井盖监测系统设计与实现发布时间：2021-12-22T08:32:03.872Z 来源：《中国科技人才》2021年第27期作者：周笑含[导读] 提高维护效率，延长使用寿命，保证市民出行安全，助力高度现代化的智慧城市的发展建设。
大庆师范学院计算机科学与信息技术学院黑龙江大庆 163712摘要：由于城市路面上井盖产权不明，导致井盖或井内出现问题但无人负责管理和修复等工作，严重影响了市民人身安全和社会安全。
本项目对井盖进行依次编号，通过在井盖内部安装倾角传感器来监控井盖状态，根据井盖的不同使用要求安装。
传感器收集信息并每隔一定时间通过无线通信模块发送监测的实时数据到管理员的系统监测的APP，当井盖或井内出现状况时发出声光警报，提醒行人及车辆避让，维护行人车辆的安全。
开发研究智能井盖管理系统可以减少城市基建管理成本，提高维护效率，延长使用寿命，保证市民出行安全，助力高度现代化的智慧城市的发展建设。
关键词：智能井盖管理系统；传感器；无线通信引言随着我国经济持续高速发展，推动城市化进程必不可少的城市基础设施建设——城市中各类市政公用设施也日益增加。
城市道路上的各类基建设施的井盖也不断增多。
本项目对井盖进行依次编号，通过在井盖内部安装倾角传感器来监控井盖状态，根据井盖的不同使用要求安装。
传感器收集信息并每隔一定时间通过无线通信模块发送监测的实时数据到管理员的系统监测的APP，当井盖或井内出现状况时发出声光警报，提醒行人及车辆避让，维护行人车辆的安全。
开发研究智能井盖管理系统可以减少城市基建管理成本，提高维护效率，延长使用寿命，保证市民出行安全，助力高度现代化的智慧城市的发展建设。
1 系统设计方案1.1系统总设计智能井盖系统包括智能井盖监控终端系统、无线数据传输模块以及监控平台系统。
通过安装在井盖内的水位、温度、湿度、GPS、可燃气体等传感器来实现对井盖内的实时监控，精准定位，及时消除安全隐患，节约政府人力物力，降低成本提高效率。
智慧井盖解决方案
智慧井盖解决方案
智能井盖是一种技术，它为井盖运作提供一种智能支持。
这种技术的
基本原理是通过传感器和其他系统设备来采集及监督井盖的状态，以便早
期发现和预防井盖损坏。
该技术通常用于检测井盖的开启状态、替换状态
和损坏状态。
智能井盖是计算机网络技术的拓展，其采用传感器监测和控制井盖的
安全状态，并将收集到的传感器信息发送到远程服务器，以便更有效地管
理和控制井盖的安全运行状态。
它通常采用传感器技术来监测井盖的位置、压力、旋转和振动等，并将其发送到远程服务器以实时监控井盖的安全状态。
智能井盖解决方案的核心技术主要分为两个部分：一是传感器技术，
二是物联网技术。
传感器技术主要包括井盖位置传感器、限位传感器、压
力传感器、温度传感器、振动传感器等，以便进行更精准的检测和监控。
物联网技术则是将这些传感器数据采集信息进行整合，以构建一个集成的
物联网环境，实现安全、有效的远程监控管理。
基于上述技术
1.实时监控井盖的安全状态，实时报警：通过实时传感器结果。

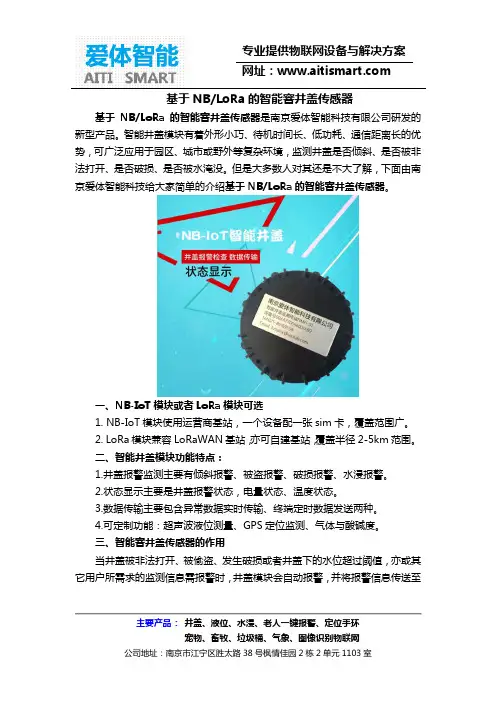

基于NB(LoRa)的智能窨井盖传感器
基于NB/LoRa的智能窨井盖传感器基于NB/LoRa的智能窨井盖传感器是南京爱体智能科技有限公司研发的新型产品。
智能井盖模块有着外形小巧、待机时间长、低功耗、通信距离长的优势，可广泛应用于园区、城市或野外等复杂环境，监测井盖是否倾斜、是否被非法打开、是否破损、是否被水淹没。
但是大多数人对其还是不大了解，下面由南京爱体智能科技给大家简单的介绍基于NB/LoRa的智能窨井盖传感器。
一、NB-IoT模块或者LoRa模块可选1. NB-IoT模块使用运营商基站，一个设备配一张sim卡，覆盖范围广。
2. LoRa模块兼容LoRaWAN基站，亦可自建基站，覆盖半径2-5km范围。
二、智能井盖模块功能特点：1.井盖报警监测主要有倾斜报警、被盗报警、破损报警、水浸报警。
2.状态显示主要是井盖报警状态，电量状态、温度状态。
3.数据传输主要包含异常数据实时传输、终端定时数据发送两种。
4.可定制功能：超声波液位测量、GPS定位监测、气体与酸碱度。
三、智能窨井盖传感器的作用当井盖被非法打开、被偷盗、发生破损或者井盖下的水位超过阈值，亦或其它用户所需求的监测信息需报警时，井盖模块会自动报警，并将报警信息传送至主要产品：井盖、液位、水浸、老人一键报警、定位手环用户指挥中心，园区管理中心或者市政管理中心，根据监测平台上的报警信息，用户可及时有效的指挥工作人员到指定地点查看并维修更换井盖，以保证人们行驶安全。
四、智能井盖模块安装方式树脂材质：井盖背面打孔，膨胀螺丝固定；水泥材质：井盖背面打孔，膨胀螺丝固定；铸铁材质：井盖背面加强筋上打孔，膨胀螺丝固定以上就是智能窨井盖传感器的介绍，如果想要了解更多关于智能窨井盖设备的细节，欢迎立即咨询南京爱体智能科技有限公司。
南京爱体智能科技有限公司主要从事智能化系统、智能家居传感器、智能穿戴设备、智慧城市传感器、物联网系统、图像识别物联网、物联网软件研发等产品开发和系统开发。
爱体智能自成立以来，发展迅速，业务不断发展壮大，始终坚持用户至上，用心服务于客户，坚持用优良服务与优质品质打动客户，我们秉承“保证质量，保持信誉”的经营理念，坚持“客户为先”的原则为广大客户提供高质量的服务。
智慧井盖是什么
随着城市化进程的进一步加快,市政、电力、通信等部门有大量市政设备、资产需要管理,其中马路上的井盖成为了不可忽视的一项。
但由于条件的限制，目前大量的市政井盖还基本靠人员手工巡查管理,加上井盖数量大,分布地域广,单纯依靠人工巡检排查,根本无法实时获得这些井盖的状态信息,更无法在出现异常情况时迅速响应。
除此之外，经常会出现丢失井盖的情况，丢失井盖的井口也会对道路上的车辆、行人造成极大危害,对社会安定、安全造成了极大负面影响。
为更好地保障公共设施安全,迫切需要采用新技术、新模式加强针对井盖的安全管理。
在这样的背景下，智能井盖监测器应用而生。
智能井盖监测器在外观上和普通井盖区别不大,只有将井盖撬起后才能发现里面的“玄机”:井盖的背面安装了一个监测传感器终端,可以适时对井盖进行监测。
智能监测器主要是利用了物联网相关技术,终端会每日向后台回传状态数据,包括电量情况、水位情况等,一旦有任何方式的移动或破坏井盖行为时,井盖就会向数据管理后台发出“呼救”,维护人员在后台看到事件的发生地点和时间后,会立刻到达现场进行及时处理。
智能井盖从外观看上去与普通井盖无异。
倾斜超15度或震动大，井盖会发报警信号系统平台的大屏上显示了对井盖的基本信息进行管理,包括井盖位置、基本信息、实时状态等,也有文本形式展示井盖实时状态、历史状态记录等信息。
智能井盖主要采用物联网技术、自供能技术、无线传感网络技术等多项先进技术,将监测设备安装在井盖上,形成网格网络体系,达到实时监测井盖状况的效果。
安装在市政井盖设备上的无线传感器,会实时监控井盖运动状态,当井盖发生异常时,会立即发出报警信号,通知相关负责部门采取措施。
设备供电只需要一块锂电池,电池寿命为5-10年,实现低功耗的工作,超长的传输距离及较好的穿透力,设备在24小时内一直处在工作状态。
设备里的感应器还会对井盖倾斜度和震动进行监测,如果井盖倾斜度超过15度或者有较大震动,井盖都会发出报警信号,工作人员会在15-20分钟内对井盖进行应急处理。

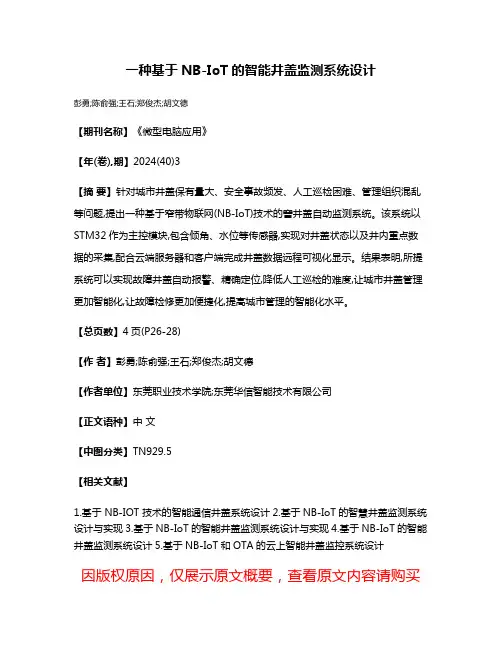

一种基于NB-IoT的智能井盖监测系统设计
一种基于NB-IoT的智能井盖监测系统设计
彭勇;陈俞强;王石;郑俊杰;胡文德
【期刊名称】《微型电脑应用》
【年(卷),期】2024(40)3
【摘要】针对城市井盖保有量大、安全事故频发、人工巡检困难、管理组织混乱等问题,提出一种基于窄带物联网(NB-IoT)技术的窨井盖自动监测系统。
该系统以STM32作为主控模块,包含倾角、水位等传感器,实现对井盖状态以及井内重点数据的采集,配合云端服务器和客户端完成井盖数据远程可视化显示。
结果表明,所提系统可以实现故障井盖自动报警、精确定位,降低人工巡检的难度,让城市井盖管理更加智能化,让故障检修更加便捷化,提高城市管理的智能化水平。
【总页数】4页(P26-28)
【作者】彭勇;陈俞强;王石;郑俊杰;胡文德
【作者单位】东莞职业技术学院;东莞华信智能技术有限公司
【正文语种】中文
【中图分类】TN929.5
【相关文献】
1.基于 NB-IOT 技术的智能通信井盖系统设计
2.基于NB-IoT的智慧井盖监测系统设计与实现
3.基于NB-IoT的智能井盖监测系统设计与实现
4.基于NB-IoT的智能井盖监测系统设计
5.基于NB-IoT和OTA的云上智能井盖监控系统设计
因版权原因，仅展示原文概要，查看原文内容请购买。
智能井盖报警器管理系统解决方案-魔豆科技
浙江魔豆科技有限公司智能井盖监控管理系统解决方案浙江魔豆科技有限公司浙江魔豆科技有限公司目录1系统概述 (1)1.1. 项目背景 (1)1.2. 井盖管理模式的发展变化 (2)1.3. 建设思路 (2)1.4. 建设意义 (2)2. 设计需求分析 (3)2.1. 需求分析 (3)2.2. 设计原则 (4)2.2.1. 先进性与实用性相结合原则 (4)2.2.2. 安全性和可靠性原则 (4)2.2.3. 开放性与灵活性原则 (4)2.2.4. 可扩展性与可维护性原则 (4)3. 设计方案 (5)3.1. 系统工作原理 (5)3.2. 系统组网图 (5)3.3. 系统拓扑图 (6)4. 硬件功能介绍 (7)4.1. 产品多样性 (7)4.1.1. 倾斜角及加速度传感器 (7)4.2. 硬件产品功能表 (7)4.2.1. 外观设计 (8)4.2.2. 实施安装 (8)4.2.3. 设备检测 (8)4.2.4. 低功耗设计 (8)4.2.5. 在线参数更新 (8)4.2.6. 优化天线设计 (8)5. 软件功能介绍 (9)5.1. Web平台端功能介绍 (9)5.1.1. 设备状态监测 (9)5.1.2. 施工授权 (9)5.1.3. 远程监控 (9)5.1.4. GIS地图 (9)5.1.5. 告警处理 (10)5.1.6. 权限管理 (10)5.1.7. 系统数据统计分析 (10)5.1.8. 平台接口 (10)5.2. APP端功能介绍 (10)5.2.1. 设备报装 (11)5.2.2. 点位状态展示 (11)5.2.3. 告警追踪 (11)5.2.4. 精确导航 (11)5.2.5. 统计分析功能 (11)6. 实施案例 (9)浙江魔豆科技有限公司1系统概述1.1.项目背景近年来，部分城市发生多起窨井吞人、伤人的事故，严重影响了人民群众生命财产安全，社会反响强烈。
早在2013年4月，住建部颁发了《关于进一步加强城市窨井盖安全管理的通知》，要求包括城市供水、排水、燃气、热力、房产（物业）、电力、运营商、广播电视等部门，实行城市窨井盖（以下简称“井盖”）的数字化管理，实现社会资源有效的监管，确保人民群众人身安全。
智慧城市系列5：智慧井盖解决方案
城市井盖云监测智慧市政物联网系统解决方案城市井盖云监测智慧市政物联网系统“城市井盖云监测智慧市政物联网系统”选用质量可靠、高稳定性、防水防尘设计的行程开关无线智能井盖传感器或倾斜度无线智能井盖传感器，采用中国人完全自主知识产权的GTiBee无线传感网通讯协议将井盖报警设备进行无线组网，通过“CWSN无线云传感网通讯系统平台V1.0”实现城市井盖的实时监测与管理。
该系统能够稳定、可靠地监测城市井盖的状态（异常开启、维修管理、异常闭合）包括报警设备的电量大小和信号强弱等信息，可在井盖出现异常状况后，以短信或邮件方式及时通知管理部门获得报警信息并及时处理，以防止发生设备丢失、损坏或人身伤亡的事故。
该系统适用于市政、通信、热力、水务、电力等行业部门管理各种地下管网设施。
该方案通过CWSN无线云传感网组网的方式，在无需布线的情况下，可快速实现“城市井盖”智能实时云监测物联网系统的部署，极大缩短了实时监测系统的施工时间，并降低了系统的实施成本。
此外，该系统还具有很强的扩展性，可随时增加网络监测点。
该项目最大的竞争优势在于整套方案的成本低廉（是传统方案的50%）、施工周期短（实施简单快捷）、功能强大（管理功能全面、可扩展性强）。
该方案被工信部中国智慧城市产业联盟选为第一批智慧城市优秀解决方案全国推广。
一、系统实施背景1、随着城市化进程的加快，市政公用设施建设发展迅速。
电力、通信等部门的线缆大都采取地埋方式，通过井盖进行日常维护，由于缺乏有效的实时监控及管理手段，给不法分子提供可乘之机，撬开井盖盗窃电缆、偷盗井盖的犯罪行为时有发生，不仅影响了相关设备的正常工作，造成巨大的直接或间接经济损失，而且丢失井盖的井口也会对道路上的车辆、行人造成极大的危害，对社会安定、安全造成负面影响。
由于城区面积扩大，井盖分布范围广、数量大，导致监管难度大，通过井盖盗窃线缆的犯罪行为越来越猖獗。
这些盗损行为，影响了设施功能的正常发挥，并造成巨大的直接和间接损失。
智能井盖产品说明书
智能井盖产品说明书
一、产品概述
智能井盖是一种集智能化、信息化、网络化于一体的井盖，它能够实时监测井盖的状态和位置信息，并通过网络传输到管理中心，实现对井盖的远程监控和管理。
该产品具有防盗、防火、防水、防震等功能，能够有效保障公共安全。
二、产品特点
1. 实时监测：智能井盖能够实时监测井盖的状态和位置信息，并将数据传输到管理中心。
2. 远程控制：管理中心可以通过网络远程控制智能井盖的开关状态，实现对井盖的远程管理。
3. 防盗防火：智能井盖采用高强度材料制作，具有防盗、防火等多重安全保障功能。
4. 防水防震：智能井盖具有良好的防水、防震性能，能够在恶劣环境下正常工作。
5. 数据分析：管理中心可以对智能井盖的数据进行分析，及时发现异常情况并采取相应措施。
三、产品规格
1. 尺寸：标准直径为600mm，可根据客户需求定制其他尺寸。
2. 材质：高强度不锈钢或铸铁材料。
3. 工作温度：-40℃~80℃。
4. 通讯方式：GPRS/3G/4G/NB-IoT等多种通讯方式可选。
5. 供电方式：电池供电或市电供电。
四、使用方法
1. 安装：将智能井盖安装在相应的位置上，连接好电源线和通讯线。
2. 开启：通过管理中心或手机APP远程开启智能井盖。
3. 关闭：通过管理中心或手机APP远程关闭智能井盖。
4. 监测：管理中心可以实时监测智能井盖的状态和位置信息。
五、注意事项
1. 安装时需注意保持水平，避免倾斜或晃动。
2. 使用时需定期检查电池电量，及时更换电池。
3. 避免在智能井盖上施加过大的压力或冲击。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
市政井盖智能管理行业分析
文 / 北京天一众合现状分析
随着城市化进程的加快，市政公用设施建设发展迅速。
电力、通信等部门大都有自己部门管理的井盖，由于缺乏有效的实时监控及管理手段，给不法分子提供了可乘之机，偷盗井盖的犯罪行为时有发生，不仅影响了相关设备的正常工作，造成巨大的直接或间接经济损失，而且丢失井盖的井口也会对道路上的车辆、行人造成极大的危害，对社会安定、安全造成负面影响。
住建部于2013年4月提出了关于进一步加强城市窨井盖安全管理的通知，要求包括城市供水、排水、燃气、热力、房产（物业）、电力、电信、广播电视等部门，实行井盖的数字化管理，实现社会资源有效的监管，确保人民群众人身安全。
市政井盖的管理需求是非常明确的，但目前大量的市政井盖还基本靠人员手工巡查管理，再加上井盖数量大，分布地域性广，单纯依靠人工巡检排查，根本无法实时获得这些井盖的状态信息，更无法在出现异常情况时迅速响应。
因此，如何能够精细到对市政井盖的个体进行实时监控，及时到对井盖部件的异常情况做出快速处理，最大程度地保障行人人身安全与国家资产安全，是政府相关主管部门亟待思考解决的问题。
系统概述
为响应全国各地建设智慧城市的政策需要，切实解决城市井盖管理中面临的监管难题，北京天一众合科技股份有限公司运用有源RFID无线射频识别技术、传感技术、地理信息技术、计算机网络技术及其他无线通信技术等物联网相关技术，建立一套将城市井盖管理和事件处置网络化、精细化的市政井盖综合智能管理解决方案，不仅创新了井盖的信息化管理模式，完善了事件处置的流程管理，实现了对井盖的追溯监管，维护道路安全，同时也提高了责任单位的职能水平，降低了管理成本。
系统原理
系统整体由感知层、网络层和应用层3个部分组成。
感知层是在城市监管区域布设智能网关，形成一张支持RFID标识卡信息广
泛接入的底层传感网络，智能型的RFID井盖标识卡安装于需要监管的市政井盖上，传感网络就可以对监管井盖的状态、位置信息进行集中采集、自动获取。
在网络传输层面，通过运营商的CDMA/GPRS/3G/WiFi等无线网络进行传输，将底层传感网络的数据信息经采集服务器、数据处理服务器、数据库服务器、应用服务器等进行存储、调取、运算、封装排列，完成信息与业务间的处理，最终在应用层以“城域通”软件进行系统操作，满足对市政井盖的综合管理需求。
系统优势
我公司开发的433MHz市政井盖标识卡采用特有的扩频调制技术，具有穿透力强、传输距离远、抗衰减能力强等电磁特性，同时自主研发的通讯协议保证了系统内稳定的数据交互，以及整个系统可靠、高质量的数据通信。
(1)与市面上其他同类产品相比，本系统雨衰更小，信号穿透力和绕射能力更
强，传输距离更远，集成度高、兼容性好、通信简单快捷。
(2)射频发射功率小，对人体无伤害；
(3)维护方便，电池可更换的结构设计，电池安装拆卸方便、安装后牢固可靠，
IP67防护等级；
(4)超长工作时间。
电路采用低功耗设计，降低电路功耗，安装的电池可以维
持井盖卡正常工作3年；
(5)井盖卡支持激活和休眠模式，支持双频工作，具有低频唤醒功能；
(6)RFID和传感技术的完美结合。
标识卡采用加速度传感器实现倾角、震动的
检测；
(7)先进的姿态、振动、位置识别算法，防止误报；
(8)采用特有的扩频调制，信号的隐蔽性和抗干扰性更强。
实现功能
（1）井盖资产管理
RFID电子标签作为井盖的标识，其内部都有唯一的ID号，并且其按不同区域、道路记录了井盖的产权单位、联系人、电话等信息，方便管理部门的信息采集及情况处理。
因RFID标签无法被仿制，所以可以及时盘点井盖并核对井盖信息，快速掌握井盖流失状态。
（2）定位监控
可实时监测市政井盖的各种状态信息，通过结合系统直观的市政平面图，可实时查看井盖在所辖区内的位置和基本属性信息，并对各辖区内所属的井盖防盗进行统一指挥调度出警和工程维护。
（3）防盗监管
根据预先设定报警规则，对市政井盖的异常情况进行防盗监管。
安装在市政井盖的电子标签内置倾斜及振动感应，当井盖状态正常时，电子标签处于休眠状态，当井盖异常开启时，电子标签立即发出报警信号，通知相关负责部门采取措施。
（4）报警联动
产生报警信息向报警中心报警后，同时还会向相关责任人和管理人员的手机等客户端发送报警信息。
（5）鉴权设置
当工程人员需要对井盖和线路进行维护时，由控制中心经过判断合法性进行解防，或是经授权的工程人员手持终端设备或者监管中心可进行匹配解防。
（6）数据分析
通过对系统中大量的数据进行深度挖掘，从不同角度、不同维度、不同需要
等对各种数据进行重组、汇总及对比分析，挖掘出更有利于提升市政管理水平和效率的有价值数据。
（7）拓展领域
路灯管理
设备箱管理
户外广告牌管理
市政雕塑管理
市政资产管理
市政车辆监管
市政人员监管
“城域通”软件界面图
建设意义
天一众合开发的市政智能井盖管理系统，可以从根本上解决市政井盖由于种类数量众多、维护复杂而造成的监管困难，实现城市基础设施由粗放式管理向精细化管理的转变，并在很大程度上避免了由设施被盗、破坏而造成的人身安全危害和重大经济损失。
不仅加大了信息化对城市管理的渗透力度，有效地降低了城市管理的经济成本，还在城市综合管理模式上获得突破性的创新成果。
这一系列的显著效益，契合了全国纷纷开展的建设智慧城市中智慧城管领域的需要。
天一众合愿与业界的同仁一道，为智慧城市建设贡献力量！。
