输电线路对地最小安全距离
导线对地距离及交叉跨越要求
导线对地距离及交叉跨越要求导线与地面之间的垂直距离要求是为了确保电力系统的安全运行。
一般来说，导线与地面之间的垂直距离越大，就越能防止人和动物触电、防止短路故障、防止导线受到外界物体的干扰。
在确定导线与地面之间的垂直距离时，需要考虑以下因素：1.额定电压：导线与地面之间的垂直距离应根据导线所承受的额定电压进行规划。
高电压导线的垂直距离要求比低电压导线高，以确保电弧不会从高电压导线跳到地面、建筑物或其它物体上。
2.线路类型：不同类型的线路对地距离的要求也有所不同。
例如，输电线路和配电线路的要求可能不同，因为输电线路承载更高的电压。
3.导线间距：导线与地面之间的垂直距离还受到导线间距的影响。
根据导线间距的要求，可以确保导线与地面之间的垂直距离足够大，以防止导线之间的相互影响。
4.环境条件：导线与地面之间的垂直距离还要考虑环境条件，例如气候、地形等。
在恶劣的气候条件下，例如强风、暴雨等，导线与地面之间的垂直距离可能需要更大，以确保系统的可靠性。
导线与其它物体之间的水平跨越距离的要求是为了保证导线不与其它物体发生短路、触电等事故。
一般来说，导线与其它物体之间的水平跨越距离越大，就越能减少事故的发生概率。
在确定导线与其它物体之间的水平跨越距离时，需要考虑以下因素：1.物体类型：导线与其它物体之间的水平跨越距离的要求与其它物体的类型有关。
例如，导线与建筑物之间的水平跨越距离要求可能比导线与树木之间的跨越距离要大，因为建筑物通常是导电的。
2.线路类型：线路的类型也会影响导线与其它物体之间的水平跨越距离的要求。
例如，高压输电线路的要求可能比低压配电线路的要求高，因为高压线路承载更高的电压。
3.物体高度：导线与其它物体之间的水平跨越距离还取决于物体的高度。
较高的物体可能需要更大的水平跨越距离，以防止导线与物体发生碰撞。
4.环境条件：导线与其它物体之间的水平跨越距离还要考虑环境条件，例如气候、地形等。
在恶劣的环境条件下，导线与其它物体之间的水平跨越距离可能需要更大，以确保系统的可靠性。
高压送电防护距离
高压送电是目前较为普遍的输电方式，同时也对安全用电提出了更高的要求。
随着建筑业的迅猛发展，施工现场面临的高压线防护问题也越来越突出。
人们往往存在这样一种意识：只有接触到高压线路才会触电，因而对高压输电线路附近没有接触高压线却发生了触电的现象迷惑不解。
这实际上是一种认识误区。
因为在高压输电线和高压配电装置周围存在着强大的电场，处在此电场内的导体会因静电感应作用而出现感应电压，当人们触及这些带有感应电压的物体时，就会有感应电注通过人体流向大地而使人受到电伤害。
研究表明，人体对高压电场下的静电感应电流的反应更加灵敏，0.1~0.2mA 的感应电流通过人体时，即使未触及被感应物体，人也会有明显的针刺感。
当工频电流（50Hz）通过人体时，成年男性的电场感知电流为1mA。
1996年我区曾发生这样一起事故：有一栋2层高的在建楼房，楼一侧面距离平行而过10kV高压线约2m，施工过程中未做任何防护。
当一工人站在2层楼顶上从高压线侧往上传递一根约6m长的钢筋时死亡，法医鉴定为触电死亡。
事故发生后，经实地调查，高压线与钢筋头均无碰撞痕迹，高压输电线路无任何异常，而伸出的钢筋头距离高压线仅0.4m。
经研究分析，此事故为静电电击所致。
10kV高压输电线的最小安全距离为0.95m，最小操作安全距离为6m，当钢筋头伸至距离高压线0.4m时，由于高压输电线路的静电场作用而产生感应电压，当人抓住钢筋另一头时，就有电流通过钢筋流过人体入地而导致人触电死亡。
由此可知，高压输电线路附近的强电场作用，可以对人体构成潜在的危害。
为了确保施工现场用电安全，防止外电线路施工人员的伤害，根据建设部颁布的《施工现场临时用电安全技术规定》（JGJ46-88）中规定的在建工程（含脚手架具）的外侧边缘与外电架空线路的边线之间必须保持最小安全操作距离。
《施工现场临时用电安全技术规范》规定的安全操作距离大于一般规定的安全距离，主要是考虑到施工现场的动态诸多因素，如搭设钢管脚手架，配制钢筋和电气配管等施工操作工序，其钢材长度在6m左右，安全操作距离若规定过小，易发生触电事故，但是，施工现场的工程位置往往不是可以任意选择的，如果由于受施工现场在建工程位置限制而无法保证规定的安全距离，这时为了确保施工安全，则必须采防护性遮拦、栅栏，以及悬挂警告标志牌等防护措施。
高压架空电缆对地安全距离
高压架空线路对地距离要求我国输电线路和居民房屋距离的规定为确保输变电设施安全运行同时考虑公众的利益，电力部门在输电线路设计时，严格执行国家经贸委发布的《110～500kV架空送电线路设计技术规程》，确保输电线路跨越或邻近民房时，导线与建筑物的距离既符合安全要求，又满足环保有关标准。
输电线路跨越或邻近民房时，导线与建筑物距离的有关规定大致如下：导线与建筑物之间的最小垂直距离电压等级距离 m 110kV 220kV 330kV 500kV居民区 14非居民区 11交通困难地区边导线与建筑物之间的最小距离电压等级 110kV 220kV 330kV 500kV距离 m高压线路对建筑物安全距离电气设备分为高压和低压两种高压电气设备：对地电压在10KV，35KV,110KV,220KV及以上者；低压电气设备：对地电压单相为220KV，三相为380KV（1）高压导线与建筑物之间的最小垂直距离10KV最小垂直距离米35KV最小垂直距离米66KV—110KV最小垂直距离米154KV—220KV最小垂直距离米330KV最小垂直距离米500KV最小垂直距离米800KV最小垂直距离15米（2）导线与建筑物之间最小的水平距离10KV最小水平距离米35KV最小水平距离米66KV—110KV最小水平距离米154KV—220KV最小水平距离米330KV最小水平距离米500KV最小水平距离米800KV最小水平距离12米架空电力线路导线与地面之间最小垂直距离小于1KV 居民区6米非居民区5米1~10KV 居民区米非居民区5米35~110KV 居民区米非居民区6米220 KV 居民区米非居民区米330 KV 居民区米非居民区米10KV电力线路对地安全距离10KV电力线路与居民区及工矿企业地区的安全距离为米；非居民区，但是有行人和车辆通过的安全距离为米；交通困难地区的安全距离为；公路路面的安全距离7米；铁道轨顶的安全距离为米；通航河道最高水面的安全距离为6米；不通航的河流、湖泊（冬季水面）的安全距离5米。
输电线路作业安全距离标准
输电线路作业安全距离标准
输电线路作业的安全距离标准是根据电压等级、电流强度和设备类型等因素来确定的。
这些标准旨在确保工作者在电力系统附近的作业时免受电击和其他电气危害的影响。
以下是一些通用的输电线路作业安全距离标准：
1.安全距离定义：安全距离是指在输电线路或设备附近工作时，人员和设备应该远离电力设备，以确保安全。
2.电压等级：安全距离的要求通常会根据输电线路的电压等级而变化。
高电压线路的安全距离要求通常比低电压线路更大。
3.电流强度：输电线路的电流强度也是考虑安全距离的重要因素。
较高的电流强度可能需要更大的安全距离。
4.设备类型：不同类型的电力设备（例如变压器、开关设备等）可能有不同的安全距离要求。
具体的设备类型和配置会对安全距离产生影响。
5.工作性质：安全距离的要求也可能取决于工作的性质，例如是否需要使用工具、是否需要攀爬、是否需要接触电力设备等。
6.绝缘装备：在一些情况下，可以通过使用绝缘装备来减少安全距离要求。
这些装备可能包括绝缘杆、绝缘手套等。
7.环境因素：环境因素如天气状况和地形也可能对安全距离产生影响。
例如，恶劣天气条件可能需要增加安全距离。
具体的安全距离标准通常由国家或地区的电力安全法规和标准来规定。
这些标准通常由电力行业的专业机构和监管机构负责制定和更新。
在进行输电线路作业之前，工作者和管理者应该了解并遵守适用的本地法规和标准，同时确保工作者受过相应的培训，理解安全距离的概念和实践。

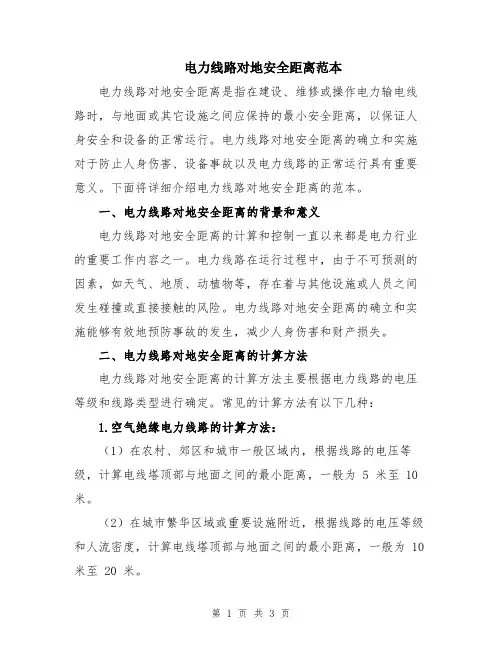

电力线路对地安全距离范本
电力线路对地安全距离范本电力线路对地安全距离是指在建设、维修或操作电力输电线路时，与地面或其它设施之间应保持的最小安全距离，以保证人身安全和设备的正常运行。
电力线路对地安全距离的确立和实施对于防止人身伤害、设备事故以及电力线路的正常运行具有重要意义。
下面将详细介绍电力线路对地安全距离的范本。
一、电力线路对地安全距离的背景和意义电力线路对地安全距离的计算和控制一直以来都是电力行业的重要工作内容之一。
电力线路在运行过程中，由于不可预测的因素，如天气、地质、动植物等，存在着与其他设施或人员之间发生碰撞或直接接触的风险。
电力线路对地安全距离的确立和实施能够有效地预防事故的发生，减少人身伤害和财产损失。
二、电力线路对地安全距离的计算方法电力线路对地安全距离的计算方法主要根据电力线路的电压等级和线路类型进行确定。
常见的计算方法有以下几种：1.空气绝缘电力线路的计算方法：（1）在农村、郊区和城市一般区域内，根据线路的电压等级，计算电线塔顶部与地面之间的最小距离，一般为 5 米至 10 米。
（2）在城市繁华区域或重要设施附近，根据线路的电压等级和人流密度，计算电线塔顶部与地面之间的最小距离，一般为 10 米至 20 米。
2.电缆绝缘电力线路的计算方法：（1）在农村、郊区和城市一般区域内，根据线路的电压等级和埋深，计算电缆与地面之间的最小距离，一般为 0.5 米至 3 米。
（2）在城市繁华区域或重要设施附近，根据线路的电压等级、人流密度和埋深，计算电缆与地面之间的最小距离，一般为3 米至 5 米。
3.地下绝缘电力线路的计算方法：（1）在农村、郊区和城市一般区域内，根据线路的电压等级和埋深，计算地下电缆管与地面之间的最小距离，一般为 0.5 米至 3 米。
（2）在城市繁华区域或重要设施附近，根据线路的电压等级、人流密度和埋深，计算地下电缆管与地面之间的最小距离，一般为 3 米至 5 米。
三、电力线路对地安全距离的控制措施为了确保电力线路对地安全距离的控制，需要采取一系列的措施。

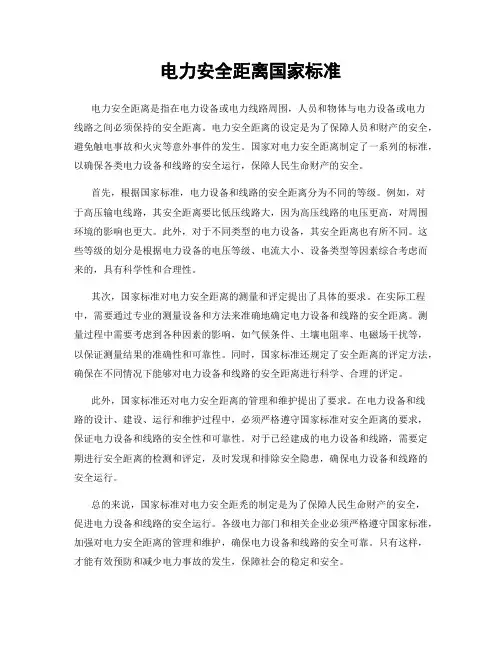

电力安全距离国家标准
电力安全距离国家标准电力安全距离是指在电力设备或电力线路周围，人员和物体与电力设备或电力线路之间必须保持的安全距离。
电力安全距离的设定是为了保障人员和财产的安全，避免触电事故和火灾等意外事件的发生。
国家对电力安全距离制定了一系列的标准，以确保各类电力设备和线路的安全运行，保障人民生命财产的安全。
首先，根据国家标准，电力设备和线路的安全距离分为不同的等级。
例如，对于高压输电线路，其安全距离要比低压线路大，因为高压线路的电压更高，对周围环境的影响也更大。
此外，对于不同类型的电力设备，其安全距离也有所不同。
这些等级的划分是根据电力设备的电压等级、电流大小、设备类型等因素综合考虑而来的，具有科学性和合理性。
其次，国家标准对电力安全距离的测量和评定提出了具体的要求。
在实际工程中，需要通过专业的测量设备和方法来准确地确定电力设备和线路的安全距离。
测量过程中需要考虑到各种因素的影响，如气候条件、土壤电阻率、电磁场干扰等，以保证测量结果的准确性和可靠性。
同时，国家标准还规定了安全距离的评定方法，确保在不同情况下能够对电力设备和线路的安全距离进行科学、合理的评定。
此外，国家标准还对电力安全距离的管理和维护提出了要求。
在电力设备和线路的设计、建设、运行和维护过程中，必须严格遵守国家标准对安全距离的要求，保证电力设备和线路的安全性和可靠性。
对于已经建成的电力设备和线路，需要定期进行安全距离的检测和评定，及时发现和排除安全隐患，确保电力设备和线路的安全运行。
总的来说，国家标准对电力安全距禿的制定是为了保障人民生命财产的安全，促进电力设备和线路的安全运行。
各级电力部门和相关企业必须严格遵守国家标准，加强对电力安全距离的管理和维护，确保电力设备和线路的安全可靠。
只有这样，才能有效预防和减少电力事故的发生，保障社会的稳定和安全。
高压线与地面的水平安全距离要求
高压线与地面的水平安全距离要求是指在电力系统中，为了确保电力输送的安全性和防止事故的发生，对高压线与地面之间的水平距离进行规定和要求的一种措施。
高压线是指电力系统中输送较高电压的输电线路，一般包括220千伏、500千伏等高压线路。
而地面则是指高压线路所在地的接地面。
在电力系统中，高压线与地面之间的距离直接关系到电力系统的安全性和人身安全。
因此，对高压线和地面之间的安全距离有着严格的规定。
首先，根据规范和标准，高压线与地面的水平安全距离主要有以下几个方面的要求：1.国家电力行业标准GB 50444-208规定了不同电压等级的高压线与地面的水平安全距离。
其中，对于220千伏的高压线路，在工作电压情况下，架空输电线路（包括铁塔、绝缘子串、导线等）与地面之间的水平安全距离为25米，同样，对于500千伏高压线路，在工作电压情况下，架空输电线路与地面之间的水平安全距离为32米。
这些规定是根据高压线的电压等级和工作条件综合考虑而得出的。
2.此外，国际电工委员会（IEC）也对高压线与地面的水平安全距离进行了规范，其中IEC的标准IEC 60143-2004规定了不同电压等级的高压线路与地面的安全距离。
对于220千伏的高压线路，在工作电压情况下，架空输电线路与地面之间的水平安全距离为28米，同样，对于500千伏高压线路，在工作电压情况下，架空输电线路与地面之间的水平安全距离为32米。
IEC的标准是国际通用的，广泛应用于世界各地。
3.在特殊情况下，如高压线路悬挂的地理条件和环境要求不允许满足上述规定的情况下，可以根据具体情况进行特殊规定和设计，但必须保证高压线路与地面之间的水平安全距离能够防止触电事故的发生。
4.高压线与地面的水平安全距离要求还包括对高压线路沟槽、电缆沟槽、设备房等地下工程的要求。
在这些地下工程中，需要保证高压线路与地面之间的水平安全距离能够确保工作人员的人身安全。
高压线与地面的水平安全距离要求是保证电力系统安全运行的重要措施。
管道与输电线路安全距离标准及做法探讨
管道与输电线路安全距离标准及做法探讨
管道和输电线路的安全距离是为了保障人员以及设施的安全而制定的。
通常情况下，安全距离的标准是由国家法律法规或相关标准规定的。
以下是一些常用的安全距离标准：
一、燃气管道安全距离标准：
1.高压燃气管道：在城市居民区或工矿企业区等重要建筑物周围，高压燃气管道的安全距离应不小于30米。
2.中压燃气管道：在城市居民区或工矿企业区等重要建筑物周围，中压燃气管道的安全距离应不小于10米。
二、输电线路安全距离标准：
1. 220千伏及以上的输电线路：在中心城区、居民区、工矿区等场所，安全距离应不小于50米。
2. 110千伏的输电线路：在城市居民区、工矿企业区等重要建筑物周围，安全距离应不小于30米。
在实际操作中，为了避免对周围环境、人员和设施的影响，一般会对安全距离进行缩小。
在缩小安全距离的情况下，需要采取如下措施：
1. 管线和输电线路需采用绝缘设施，使其在运行中不会产生电弧或电击危及周围人员及设施的安全；
2. 建立预警机制，对周边环境及人员进行实时监测，并设置障碍物等限制进入危险范围的措施；
3. 定期检查管线和输电线路设施的运行状况，并定期进行维修或更换。
总之，管道和输电线路的安全距离应该严格遵守相关法律法规和标准要求，同时要确保周边环境及人员的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压线路对建筑物安全距离
电气设备分为高压和低压两种
高压电气设备：对地电压在10KV，35KV,110KV,220KV及以上者；
低压电气设备：对地电压单相为220KV，三相为380KV
（1）高压导线与建筑物之间的最小垂直距离
10KV最小垂直距离3.0米
35KV最小垂直距离4.0米
66KV—110KV最小垂直距离5.0米
154KV—220KV最小垂直距离6.0米
330KV最小垂直距离7.0米
500KV最小垂直距离9.0米
800KV最小垂直距离15米
（2）导线与建筑物之间最小的水平距离
10KV最小水平距离1.5米
35KV最小水平距离3.5米
66KV—110KV最小水平距离4.0米
154KV—220KV最小水平距离5.0米
330KV最小水平距离6.0米
500KV最小水平距离8.0米
800KV最小水平距离12米
架空电力线路导线与地面之间最小垂直距离
小于1KV 居民区6米非居民区5米
1~10KV 居民区6.5米非居民区5米
35~110KV 居民区7.5米非居民区6米
220 KV 居民区8.5米非居民区6.5米
330 KV 居民区9.5米非居民区7.5米
10KV电力线路对地安全距离
10KV电力线路与居民区及工矿企业地区的安全距离为6.5米；
非居民区，但是有行人和车辆通过的安全距离为5.5米；
交通困难地区的安全距离为4.5；
公路路面的安全距离7米；
铁道轨顶的安全距离为7.5米；
通航河道最高水面的安全距离为6米；
不通航的河流、湖泊（冬季水面）的安全距离5米。
