天津欧波400全站仪使用说明书
全站仪使用方法范文
全站仪使用方法范文全站仪是一种用于测量地面或建筑物的仪器，它可以测量水平角度、垂直角度和距离，以获得准确的地面平面图或建筑物的三维模型。
全站仪的使用方法主要包括架设、校准、测量和数据处理等步骤。
下面将详细介绍全站仪的使用方法。
一、架设1.找到一个稳固的基准点，这个基准点可以是一个地面标志物或者一个建筑物的既定点。
2.将全站仪放置在基准点附近的平坦地面上，并使用三脚架进行固定。
3.调整仪器的水平度，确保水平仪显示水平。
二、校准1.开启全站仪并选择校准选项，进入校准模式。
2.基准指向：将全站仪的尺子准确对准目标点，然后确定目标点的水平角度和垂直角度。
3.手动方向校准：将全站仪指向已知方位点，并记录仪器对应的水平角度和垂直角度。
4.自动方向校准：使用全站仪的自动对准功能，将仪器对准已知方位点，并记录仪器对应的水平角度和垂直角度。
5.完成校准后，保存校准数据。
三、测量1.选择测量模式，并选择所需的测量参数，如角度和距离等。
2.使用测距仪进行距离测量，将测距仪对准目标点并触发测量按钮。
全站仪会自动记录距离数据。
3.使用全站仪的望远镜对准目标点，确保视线准确。
可以使用全站仪的自动瞄准功能来帮助对准目标点。
4.点击记录按钮，全站仪会自动记录目标点的水平角度和垂直角度。
5.移动到下一个目标点，重复上述步骤进行测量。
四、数据处理2.使用相关软件进行数据处理，如建模软件或测绘软件。
3.根据测量数据生成地面平面图或建筑物的三维模型。
4.对数据进行校验和分析，确保数据的准确性。
5.根据测量结果进行相应的工程设计或施工。
五、注意事项1.在使用全站仪之前，要先仔细阅读并理解全站仪的使用说明书。
2.在测量之前，应该对仪器进行充分的校准，以确保测量结果的准确性。
3.在操作全站仪时，要保持稳定。
不要在高风速、震动或其他干扰情况下进行测量。
4.在测量距离时，要注意避免障碍物对测量结果的影响，如建筑物、树木等。
5.在进行测量时，要注意目标点的选择和标记，以确保测量结果的准确性和一致性。

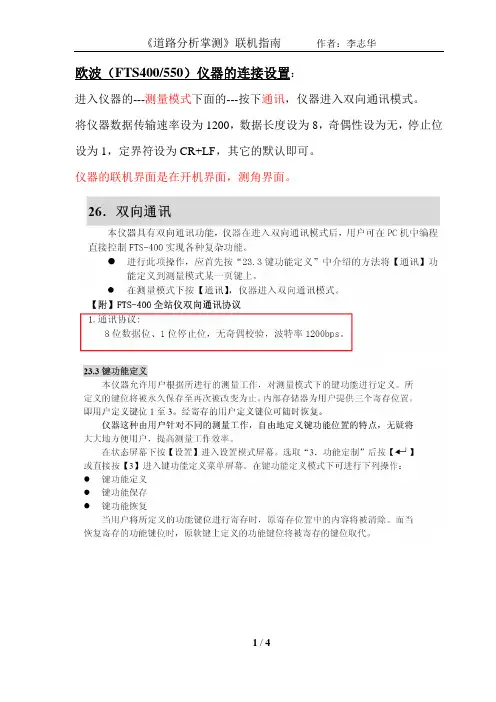

欧波(FTS400-550)仪器的联机指南
欧波（FTS400/550）仪器的连接设置：进入仪器的---测量模式下面的---按下通讯，仪器进入双向通讯模式。
将仪器数据传输速率设为1200，数据长度设为8，奇偶性设为无，停止位设为1，定界符设为CR+LF，其它的默认即可。
仪器的联机界面是在开机界面，测角界面。
掌测上联机要点操作说明：1、首先在掌测上----联机设置界面上，选择仪器类型和通讯参数，“点击联机测量模式”，配对联机，安卓版和WM版略有不同。
安卓版掌测：只选择仪器类型就可以，其他默认参数为9600,N,8,1，不用选择都是固定的;串口号不用设置，会自动生成。
当选择联机测量模式时，手机上会提示蓝牙权限请求，应确认“是”，这时手机上会显示当前手机蓝牙范围内蓝牙设备扫描情况，您的蓝牙适配器应当打开，适配器蓝牙在闪烁状态，当您选择了代表蓝牙识别的名称符号时，掌测处于开始联机状态，(初次使用蓝牙时，会提示您输入蓝牙密码“0000”，确认。
)这时，你选择代表蓝牙符号的那个名称，手机联机成功，会提示，“串口蓝牙已联机”，这是看到蓝牙适配器已经处于常亮状态，蓝牙正常联机。
如果提示蓝牙联机失败，应当，重新初始化蓝牙，重新选择联机测量模式。
一般情况在蓝牙电量低的时候，有异常，蓝牙供电不足。
WM版掌测：选择仪器类型以后，系统通讯参数，必须和仪器上一致，一般设置为9600,N,8,1，选择的通讯参数不同，效果有差异。
串口号选择时，选择不同的串口，结果是不同，应检查已配对端口号是否是串口端口，或者是蓝牙端口，这点很重要，当使用数据线联机时，应选择数据线输出的那个端口，当使用蓝牙联机时，应选择蓝牙输出的那个端口(初次使用蓝牙时，会提示您输入蓝牙密码“0000”，确认)。
蓝牙设备如果联机，会自动常亮。
2、如果，联机蓝牙成功，下一步要进行联机测试。
联机测试的目的是为了验证联机效果和数据返回情况。
如果联机有异常，应当检查仪器通讯设置，仪器是否整平，仪器是否在开机界面，常规测量界面，数据线是否完好，接触是否完全等情况，检查完后，再重新测试，测试通过以后，会看到如下界面。
全站仪使用指导书
全站仪使用指导书1. 全站仪安装到三角架上，一只手紧握全站仪上方提手，用另一只手旋紧三角架锁母与全站仪联接，在完成旋紧动作前手不要离开全站仪提手。
三角架必需带安全装置。
2. 全站仪开关机：按住全站仪显示屏开关上方一个键即可开机，同时按开关上下两个键即关机。
3. 手操器开关：按手操器开关键即可完成开，当短时间不用时按一下即进入待机状态；按住开关键2秒钟左右会出现一个对画框：当长时间不用时，按Power off 键即可实现长时间关机。
当系统出现故障时按Reset 键即实现系统重新启动。
当进行系统重新启动时，会出现：如下对画框：按OK 键进行系统重装（一般情况下，不要进行系统重装！），按Cancel 键即退出重装。
4. 单击Start 键出现3DimObserverV4或在Promgrams 文件夹中找到3DimObserverV4程序，单击后进入操作程序。
5. 选择English(en)进行语言选择，点键进入操作界面。
按single sheet 栏，出现如下菜单：如果是有靶标则选择第一栏，如无靶标则选择第二栏。
其它用的较少。
6.坐标系统建立：点击测出第一点，点击测出第二点；点击下方键选则中的下拉菜单中的键进入新界面：点击进入以下界面。
点击选择点1和点2做为X轴上的两点，点进入点击选择点1做为坐标圆点，点入以下界面。
7.自动寻找已经测量的点：选中已测量的点的名称，点击键，点下拉菜单中的，再点下接菜单中的全站仪将自动旋转找到该测量点。
8.移位测量：将全站仪移位，重新调整水平；点击键，点下拉菜单中的进入以下界面；左边一栏为移动前所测点，右边栏为移位后所测点。
点左边的点然后点击OK 回到原先界面，全站仪移位完成。
移位检测：选择原先测过的点，点击，再点下接菜单中的全站仪将自动旋转找到该测量点，重新测量并检查该坐标数据，与移位前测量数量相同，证明全站仪移位后各点坐标数据不变，证明移位成功；可以找正其它点。
9.根据已知坐标数据，使用全站仪自动找出所需坐标点的实际位置。
天津欧波400全站仪使用说明书
8．调焦与照准
注意： 照准时如有强烈阳光直接进入物镜可能会造成仪器功能失灵，此时应使用物镜
遮光罩。 当改变盘位观测时，用十字丝同一位置照准目标。 （1） 目镜调焦：用望远镜观察一明亮无地物的背景。将目镜顺时针旋到底，再
逆时针慢慢旋转至十字丝成像最清晰（目镜调焦不需要经常进行）。 （2） 照准目标：松开垂直和水平制动手轮，用粗瞄准器照准目标使其进入视场
电源系统 禁止使用与指定电压不符的电源，以免造成火灾或触电事故。 禁止使用受损的电线、插头或松脱的插座，以免造成火灾或触电事故。 使用指定的电源线，以免造成火灾事故。 充电时，严禁在充电器上覆盖物品，以免造成火灾事故。 使用指定的充电器为电池充电。 严禁给电池加热或将电池扔入火中，以免爆炸伤人。 为防止电池存放时发生短路，可用绝缘胶带贴于电池电极处。 严禁使用潮湿的电池或充电器，以免短路引发火灾。 不要用湿手插拔电池或充电器，以免造成触电事故。 不要接触电池渗漏出来的液体，以免有害化学物质造成皮肤烧伤。 仪器长期不用时，应将电池取下分开存放，电池应至少每月充电一次。
良好。充电指示灯显示红色，开始充电。 （3） 充电时间约 4 个小时，电池充满后，指示灯变为绿色。 （4） 电池充满后，先拔下充电器的插头，再将电池从充电器上取下。 6．2 注意事项 （1） 仪器不使用时应将电池卸下。 （2） 卸下电池前务必先关闭电源。 （3） 在安装或卸下电池前注意防止水滴或尘土进入主机内。 （4） 定期用清洁布擦拭电源触点以确保触点的清洁。 （5） 请在 0 摄氏度到 45 摄氏度的温度范围内对电池充电。 （6） 电池必须充完电后储存，且至少每隔 3 个月应该为电池充电一次。如果放电
全站仪的说明书
全站仪的说明书全站仪的说明书篇一：全站仪使用手册,全站仪说明书4．1仪器部件名称提柄粗瞄准器物镜光学对点器键盘脚螺旋三角基座制动控制杆望远镜调焦环垂直制动微动手轮数据通讯插口基座7．架设仪器注意：整平仪器前应先装上电池，因为装上电池后仪器会发生微小的倾斜。
（1）将三脚架打开,伸长到适当高度，拧紧三个固定螺丝。
（2）将仪器安装在三脚架上，然后拧紧连接螺丝。
（3）利用圆水准器粗略整平仪器①旋转两个脚螺旋A、B,使圆水准器气泡移到与上述两个脚螺旋连线垂直的水泡中心线上。
②旋转脚螺旋C，使圆水准器气泡居中。
（4）利用长水准器精确整平仪器：①松开水平制动螺旋，水平旋转仪器使长水准器平行于某一对脚螺旋的连线AB，旋转A、B两个脚螺旋使长水准器气泡居②将仪器绕竖轴旋转90°(100g)，旋转第三个脚C,使长水准器管气泡居中，再次旋转90°(100g)，重复①、②步骤，直至四个位置处的准器管气泡始终居中为止。
（5）利用光学对点器对中：调节光学对点器的目镜，看清对点器分划板。
开三角架上的中心手把，轻移仪器，光学对点器的中心标志对准测站注意：尽量平移仪器，不要让仪器架头上有转动，以尽量减少气泡的移。
（6）最后精确整平仪器按第（4）步精确整平仪器，直到仪器转到任何位置时，长水准器气泡始终居中为止，最后拧紧中心手把。
旋角螺旋A角螺旋B 角螺旋C中。
螺旋长水松使点。
在偏8．调焦与照准注意：照准时如有强烈阳光直接进入物镜可能会造成仪器功能失灵，此时应使用物镜遮光罩。
? 当改变盘位观测时，用十字丝同一位置照准目标。
（1）目镜调焦：用望远镜观察一明亮无地物的背景。
将目镜顺时针旋到底，再逆时针慢慢旋转至十字丝成像最清晰（目镜调焦不需要经常进行）。
（2）照准目标：松开垂直和水平制动手轮，用粗瞄准器照准目标使其进入视场后固紧两制动手轮。
（3）物镜调焦：旋转望远镜调焦环至目标成像最清晰。
用垂直和水平微动手轮使十字丝精确照准目标。
全站仪使用说明
4 打开电源 ....................................................................................... 29 4-1 打开与关闭电源 .................................................................. 29 4-2 调节液晶显示屏对比度 ...................................................... 29 4-3 调节照明的亮度 .................................................................. 30 4-4 调节十字丝照明 .................................................................. 30 5 角度测量 ....................................................................................... 31 5-1 测量角度 .............................................................................. 31 5-2 水平角归零 .......................................................................... 32 5-3 水平角锁定 .......................................................................... 32 5-4 设定任意水平角 .................................................................. 32 5-5 显示垂直角坡度百分比 ...................................................... 34 5-6 水平角的正反角切换 .......................................................... 35 6 距离测量 ........................................................................................ 36 6-1 目标设定 .............................................................................. 36 6-2 距离测量 .............................................................................. 37 6-3 快速模式 .............................................................................. 39 7 修正模式 ....................................................................................... 40 7-1 更改目标反射常数 .............................................................. 40 7-2 改变温度 .............................................................................. 41 7-3 改变大气压 .......................................................................... 42 7-4 改变 ppm 值 ......................................................................... 43 8 初始化设置 ................................................................................... 45 8-1 概述 ...................................................................................... 45 8-2 进入初始设置模式 1........................................................... 45 8-3 进入初始设置模式 2........................................................... 45 8-4 进入初始设置模式 4............................................................ 46 8-5 进入初始设置模式 5............................................................ 46
测量仪器基本操作—全站仪(经纬仪)操作
目 录
1 全站仪简介 2 全站仪基本功能 3 全站仪设置 4 全站仪程序操作
04
全站仪程序操作
（1）程序界面-测量
[ ·] = 已进行设置的项目。 [ ] = 没有进行设置的项目。
（2）应用程序
（3）符号与字段
（4）设置作业
全部数据都存在如同子目录一样的作业里，作业包含不同类型的测量数据 （例如：测量数据，编码，已知点，测站…），可以单独管理，分别输出，编 辑或删除。
(3)操作安装-三脚架
架设三脚架时，注意保证其 上端水平，轻微的倾斜可以 通过基座脚螺旋 来调整。较 大的倾斜要通过脚架来调节
本仪器采用激光对中器， 将激光红点投射于地面上， 方便快捷
(3)操作安装-三脚架
松开脚架腿上的螺丝，放开到需要的长度 然后拧紧螺丝。
a 为了保证脚架稳固，需要将脚架腿尖踩 入土地里。
（6）设置测站
（7）定向
所有测量值和坐标计算都与测站定向有关。在定向过程中，可以通过手 工方式输入，也可根据测量点或内存中的点进行设置
（8）测量界面
本程序用于测量而且观测点数没有限制。 它类似于主菜单中的测量, 但是它包括了 开始 测量前的作业、设站以及定向的提前设置。 1. 选择主菜单中的 程序。 2. 选择 程序菜单中的 测量。 3. 完整的应用程序预设置。
字段 作业 作业员 日期 时间
说明 已存在且正在使用的作业名 作业员名字（用字母代替汉字）
作业创建日期。 作业创建时间。
（5）设置测站
所有测量值和坐标计算都与测站的坐标设置有关。 测站坐标必须包含： • 至少需要其格网坐标(E,N)，并且 • 如有需要，还有设站高程 测站点坐标可以人工输入，也可以在仪器内存中读取。
全站仪的使用方法
全站仪的使用方法
全站仪是一种高精度测量仪器，广泛应用于建筑、道路、桥梁等工程领域中。
以下是使用全站仪的步骤和注意事项：
1. 搭建全站仪：首先要搭建好全站仪设备，包括三角架、全站仪本体和监视器等。
2. 定位：将三角架放置在需要测量的位置上，并用水平仪调整好水平，然后把全站仪本体安装在三角架上并固定好。
3. 标志测量点：使用测量杆等工具标志出测量点，并保证其在全站仪的视野范围内。
4. 开始测量：通过监视器上的镜像可以对测量点进行观测和记录，并通过全站仪的测量功能对测量点进行精确测量。
5. 数据处理：将测量数据导出到计算机中，进行数据处理和分析，并制作出相应的测量图表和报告。
注意事项：
1. 使用全站仪要注意安全，尤其是在高空或狭窄的工作环境中，要注意防止仪器跌落或人员受伤。
2. 在操作前要检查全站仪是否正常，如电池是否充足、测量杆是否正确校准等。
3. 在测量时要注意减少人造误差，如保证测量杆直立、避免杆身晃动等。
4. 使用前要熟悉全站仪的使用说明，如掌握测量功能的操作方法、数据处理软件的使用等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.安全操作注意事项一般情况●禁止在高粉尘、无良好排风设备或靠近易燃物品环境下使用仪器，以免发生意外。
●禁止自行拆卸和重装仪器，以免引起意外事故。
●禁止直接用望远镜观察太阳，以免造成眼睛失明。
●观测太阳时务必使用阳光滤色镜。
●禁止坐在仪器箱上，以免滑倒造成人员受伤。
●禁止挥动或抛甩垂球，以免伤人。
●确保固紧提柄固定螺丝，以免提拿仪器时仪器跌落而造成人员受伤或仪器受损。
●确保固紧三角基座制动控制杆，以免提拿仪器时基座跌落而造成人员受伤。
电源系统●禁止使用与指定电压不符的电源，以免造成火灾或触电事故。
●禁止使用受损的电线、插头或松脱的插座，以免造成火灾或触电事故。
●使用指定的电源线，以免造成火灾事故。
●充电时，严禁在充电器上覆盖物品，以免造成火灾事故。
●使用指定的充电器为电池充电。
●严禁给电池加热或将电池扔入火中，以免爆炸伤人。
●为防止电池存放时发生短路，可用绝缘胶带贴于电池电极处。
●严禁使用潮湿的电池或充电器，以免短路引发火灾。
●不要用湿手插拔电池或充电器，以免造成触电事故。
●不要接触电池渗漏出来的液体，以免有害化学物质造成皮肤烧伤。
●仪器长期不用时，应将电池取下分开存放，电池应至少每月充电一次。
三角架●将仪器架设在三脚架时，务必固紧三角基座制动控制杆和中心螺旋，以免仪器跌落伤人。
●架设仪器时，三脚架的脚螺旋务必固紧，以免三脚架倒下伤人。
●架设三脚架时，应注意防止手、脚被三角架脚尖刺伤。
●拿起三脚架前务必固紧脚螺旋，以免三角架脚伸出伤及他人。
2．注意事项防尘防水●禁止将仪器浸入水中，本仪器是按照国标防水标准IPX4进行设计的，可保护仪器免受普通雨水的损害。
●为确保仪器的防尘防水性，务必正确地合上电池护盖和通讯接口护套。
确保电池护盖和通讯接口内部干燥、无尘，以免损坏仪器。
●关闭仪器箱时应确保仪器和箱内干燥、无尘，防止仪器锈蚀。
●严禁将仪器直接置于地面上，避免沙土、灰尘损坏中心螺旋或螺孔。
使用●安置仪器时应尽可能使用木质三角架，使用金属三角架可能会因晃动而影响观测精度。
●三角基座安装不正确将会影响观测精度，应时常检查基座上的校正螺丝，确保基座固定钮锁好，基座固定螺丝旋紧，防止仪器受震。
●作业前应仔细全面检查仪器，确信仪器各项指标、功能、电源、初始设置和各项参数均符合要求时再进行作业。
●迁站时必须将仪器从三角架上取下。
●取下电池前务必先关闭电源开关。
其他●当仪器从温暖的地方移至寒冷的地方操作时，由于内部空气与外界存在温差，可能导致键盘操作粘连，此时请先打开电池盖，置放若干时间。
●避免仪器受到强烈的冲击或震动。
4．仪器功能介绍4．1仪器部件名称提把 物镜粗瞄准器光学对点器键盘 脚螺旋提柄固定螺丝 电池水平制动微动手轮 基座制动杆 望远镜目镜 长水准器 显示窗 望远镜调焦手轮垂直制动微动手轮数据通讯插口 基座4．2模式图状态屏幕内存模式 设置模式5．基本操作5．1键盘基本操作1．电源开关键开机：按【】。
关机：长按【】超过2秒。
2．功能键【F1】～【F4】：按【F1】～【F4】选取对应的功能,该功能键随模式不同而改变。
【ESC】：取消输入,返回至上一状态。
【SFT】：功能切换键，用于键盘数字字母输入切换及进入快捷键功能。
【BS】：删除光标左侧的一个字符。
【PAGE】：翻页键。
【】：选取选项或确认输入的数据。
3．快捷键【SFT】+【★】：先按【SFT】再按【★】进入星键功能界面。
【SFT】+【一】：先按【SFT】再按【一】进入测距回光信号检测。
4.光标操纵键：操作该键可上下左右移动光标,用于数据输入、选取选择项。
5．字母数字键【0】～【9】：在输入数字时，输入按键对应的数字；输入字母时，先按【SFT】切换输入状态，然后输入按键上方对应的字母,按第一次输入第一字母，按第二次输入第二字母，按第三次输入第三字母。
【。
】：输入数字中的小数点。
【-】：输入数字中的负号。
实例1：输入文件名“MTS”（1）按【SFT】进入字母输入模式，此时屏幕右侧显示“a”。
（2）按1次【5】键入“F”。
（3）按【 】右移光标一位，按2次【7】键入“T”。
（4）按【 】右移光标一位，按1次【7】键入“S”。
（5）按【】确认输入。
【选取文件】a文件：FTS文件列表实例2：设置气压单位为“mmHg”：(1)在设置模式下，上下按动光标操纵键使光标移至“单位设置”菜单项，按【】选取该项。
(2)按光标操纵键使光标移至“气压单位”选择项(3)左右按动光标操纵键，选取气压单位为“mmHg”。
(4)按【】确定选取退出。
【设置】1．观测条件2．仪器设置3．功能定制4．单位设置角度单位*deg测距单位*m温度单位*℃气压单位mmHg5．2显示信息状态模式屏幕测量模式屏幕5．3显示符号在测量模式下要用到若干符号，这些符号及含义如下：●PC 棱镜常数●ppm 气象改正数●S 斜距●H 平距●V 高差●ZA 天顶距●V A 垂直角●HAR 右角●HAL 左角●HAh 水平角锁定6．电池的使用及维护：本仪器使用专用充电电池组和充电器，电池组电压7.2V,容量为3500mA,测量前请将电池充足。
在使用充电电池及充电器前，请仔细阅读有关使用说明。
6．1充电步骤（1）将电池盒连接充电器。
（2）接通充电器电源，将充电电池插入充电器（注意电极方向），确保电极接触良好。
充电指示灯显示红色，开始充电。
（3）充电时间约4个小时，电池充满后，指示灯变为绿色。
（4）电池充满后，先拔下充电器的插头，再将电池从充电器上取下。
6．2注意事项（1）仪器不使用时应将电池卸下。
（2）卸下电池前务必先关闭电源。
（3）在安装或卸下电池前注意防止水滴或尘土进入主机内。
（4）定期用清洁布擦拭电源触点以确保触点的清洁。
（5）请在0摄氏度到45摄氏度的温度范围内对电池充电。
（6）电池必须充完电后储存，且至少每隔3个月应该为电池充电一次。
如果放电后储存或超过期限不充电，电池会因自动放电导致电量过低，影响电池电量。
（7）电池的自放电受温度及湿度的影响，高温及高湿会加速电池的自放电，推荐将电池存储在0到20摄氏度的温度范围以及干燥的环境下。
6．3充电器使用说明电池充电应用专用充电器，充电时先将充电器接好电源220V，从仪器上取下电池盒，将充电器插头插入电池盒的充电插座，充电器上的指示灯为红色时表示正在充电，充电约1~2小时后指示灯为绿色时表示充电完毕，拔出插头。
6.4 电池安装步骤将随机电池盒的底部突起卡入主机，按住电池盒顶部的弹块并向仪器方向推（如图所示），直至电池盒卡入位置为止，然后放开弹块。
6.5 电池卸下步骤（与安装步骤相反）向下按住弹块卸下电池。
6.6 电池显示信息仪器显示屏右上角显示电池电量，表明电源状况。
90-100% 50-90% 10-50% 0-10%由满电量到小电量都可进行测量，当电池电量将耗尽时,仪器约10秒报警一次，并显示“电池电量低!”的提示,此时不可以再进行测量，应立即存贮数据，更换电池，否则仪器将在1分钟后自动切断电源关机。
7．架设仪器注意：整平仪器前应先装上电池，因为装上电池后仪器会发生微小的倾斜。
（1） 将三脚架打开,伸长到适当高度，拧紧三个固定螺丝。
（2） 将仪器安装在三脚架上，然后拧紧连接螺丝。
（3） 利用圆水准器粗略整平仪器①旋转两个脚螺旋A 、B,使圆水准器气泡移到与上述两个脚螺旋连线垂直的水泡中心线上。
②旋转脚螺旋C ，使圆水准器气泡居中 。
（4） 利用长水准器精确整平仪器：①松开水平制动螺旋，水平旋转仪器使长水准器平行于某一对脚螺旋的连线AB ，旋转A 、B 两个脚螺旋使长水准器角螺旋B 角螺旋C角螺旋A气泡居中。
②将仪器绕竖轴旋转90°(100g)，旋转第三个脚螺旋C,使长水准器管气泡居中，再次旋转90°(100g)，重复①、②步骤，直至四个位置处的长水准器管气泡始终居中为止。
（5）利用光学对点器对中：调节光学对点器的目镜，看清对点器分划板。
松开三角架上的中心手把，轻移仪器，使光学对点器的中心标Array志对准测站点。
注意：尽量平移仪器，不要让仪器在架头上有转动，以尽量减少气泡的偏移。
（6）最后精确整平仪器按第（4）步精确整平仪器，直到仪器旋转到任何位置时，长水准器气泡始终居中为止，最后拧紧中心手把。
【附2】利用激光对点器对中（仅指带激光对点器的仪器）按照【附1】中操作接通激光对点器电源（如图右所示），按动激光对点器开关，使激光对点器发射激光。
松开三脚架上的中心手轻移仪器，使激光对点器发射之激光点对准测站点，激光对点器延迟时间为5分钟，5分钟后自动关闭。
注意：尽量平移仪器,不要让仪器在架头上有转动，以尽可能减少气泡的偏移。
8．调焦与照准注意：●照准时如有强烈阳光直接进入物镜可能会造成仪器功能失灵，此时应使用物镜遮光罩。
●当改变盘位观测时，用十字丝同一位置照准目标。
（1）目镜调焦：用望远镜观察一明亮无地物的背景。
将目镜顺时针旋到底，再逆时针慢慢旋转至十字丝成像最清晰（目镜调焦不需要经常进行）。
（2）照准目标：松开垂直和水平制动手轮，用粗瞄准器照准目标使其进入视场后固紧两制动手轮。
（3）物镜调焦：旋转望远镜调焦环至目标成像最清晰。
用垂直和水平微动手轮使十字丝精确照准目标。
（4）再次调焦至无视差：再次进行调焦，直至目标与十字丝同一位置照准目标。
9．开机（1）按下开关键，听到一声鸣响，电源接通，仪器首先进行工作是否正常的自检，随后显示仪器型号信息、版本号，并提示“转动望远镜，设置垂直角零位”。
（2）旋转望远镜，听到一声鸣响，垂直角零位设置完毕，仪器进入测量模式。
注意：●如果屏幕显示“倾斜超差”提示，说明仪器尚未整平，需重新整平仪器。
●在受强风或振动影响的环境下观测而仪器无法保持稳定时，垂直角显示值可能发生不稳定现象。
应在星键模式中关闭补偿器，或者在设置模式中将“观测条件”中的“倾斜改正”选项设置为“关”。
10．使用星键(★键)功能在任何模式下，按【SFT】再按【★】进入星键快捷功能。
在此功能界面下，可作如下仪器操作：【F1】——打开或关闭显示器背景光照明。
【F2】——打开或关闭激光对点器的开/关。
（仅对装有激光对点器的仪器）【F3】——仪器倾斜值显示及补偿器的开或关。
【F4】——快速查看内存状况。
10.1仪器倾斜值显示及补偿10.2 快速查看仪器内存1．角度测量关于角度测量数据记录记录请参阅“22.2 记录角度测量数据”11.1两点间角度测量利用水平角置零功能“置零”测定两点间的夹角，该功能可将任何方向的水平角度值设置为零。
操作过程操作键显示1．按右图所示照准目标点1。
2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键。
此时目标点1方向值已设置为零。
【置零】【置零】【测量】HZA 99°43′13″HAR 0°00′00″P2置零坐标放样记录3．照准目标点2，所显示的“HAR”即为两目标点间的夹角。
