LED电子显示屏系统设计和实施方案1.1 客户需求在民航云南监管办综合业务楼八楼大会议室配置一块电子显示屏。
1.2 设计原则（1）先进性、兼容性及可扩展性原则：能够将当今许多成熟的数字技术引入大屏幕显示系统。
（2）模块化原则：系统采用模块化结构方式，以满足通用性和可替代性；（3）可管理性原则：LED显示屏的定位安装统一规划、统一管理、有序实施保证系统高速、可靠、安全运行；（4）便于维护和操作方便·模块化结构设计，设备更换简单、快捷。
·电路设计简洁、干净，故障容易判断、处理。
·显示屏由单元模组组成，模块化结构设计，方便安装、调试和维修。
屏幕背后保留有维修空间，方便屏幕的安装调试，以及维修维护等操作。
控制系统的计算机网络设备集中安放在控制室，方便日常操作和设备管理。
1.3 依据的技术标准规范所依据的相关国家标准SJ/T11141-2003《LED显示屏通用规范》GB2423.1-89 电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2-89 电工电子产品基本环境试验规程试验B：高温试验方法GB2423.3-89 电工电子产品基本环境试验规程试验Ca恒定湿热试验法GB4943-95 信息技术设备（系统项目括电气事务设备）的安全GB6388-86 运输系统项目装收发货标志GB6587.4-86 电子测量仪器振动试验GB6587.6-86 电子测量仪器运输试验GB6593-86 电子测量仪器质量检验规则GB9813-88 微型数字电子计算机通用技术条件GB11463-89 电子测量仪器可靠性试验SJ/T10463-93 电子测量仪器系统项目装、标志、贮存要求1.4 系统实现设计方案1.4.1 要点此系统接轨于国际上最新的显示技术，其品质不同于普通的LED显示屏，采用专业的播放理念，构成一套独立且独特的信息显示平台。
LED选用最新表贴全彩灯，驱动部分为恒流源驱动，全锁存技术的使用最大程度上降低了长时间性观看屏幕对人眼所造成的疲劳感。
LED显示屏基础资料
优势：在显示色彩一致性，视角等首要指标和标贴方案差别不大了，但成本较低，显示效果很好，解析度理论上可以做到17200以上。
缺点：加工还是较复杂，抗静电要求高。
总之，LED之所以受到广泛重视而得到迅速发展，是与它本身所具有优点 分不开。这些优点概括起来是：亮度高、工作电压低、功耗小、小型化、 寿命长、耐冲击和性能稳定。LED发展前景极为广阔，目前正朝着更高亮 度、更高耐气候性、更高发光密度、更高发光均匀性，可靠性、全色化方 向发展。
1、 点阵模组方案：最早设计方案，由室内偽彩点阵屏发展而来
优势：原材料成本最有优势，且生产加工工艺简单，品质稳定。
缺点：色彩一致性差，马赛克现象较严重，显示效果较差。
2、 单灯方案：为解决点阵屏色彩问题，借鉴户外显示幕技术一种方案， 同时将户外图元复用技术（又叫图元共用技术，虚拟图元技术）移植到了 室内显示幕。
显示屏屏体显示信号源内容
显示文字文本，图形图片信息或显示图象视频信息。实是现场直 播，转播广播电视卫星电视；播放录象机，影碟机等视频节目；通过字幕 机实现在电视画面上叠加文字信息，全景，特写等实是编辑和播放功能。 显示各种图形，图案，动画；显示多种文字，文字可无级放缩。
2)LED显示屏模拟连接及系统控制效果图
10、 采用系统冗余技术，可实现系统扫描控制器双向数据传输，
其中一个扫描控制器损坏或级连线故障不影响整屏正常显示。
11、 采用级连报错及数据回传技术，可在本地控制端或远程直观 地监控整个LED显示屏系统连接及单元连接状态，以降低整个设备维护成本及排障周期。
12、釆用工业级开关电源，并降载20%使用。釆用先进电源管理技
4、 合理结构、简单组合，使显示幕体重量达到最低。
DMB BS3 0电子显示屏系统操作说明要点

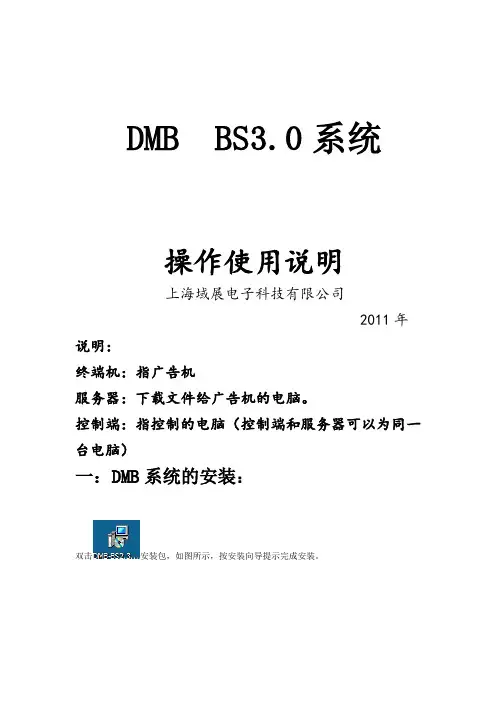

DMB BS3.0系统操作使用说明上海域展电子科技有限公司2011年说明：终端机：指广告机服务器：下载文件给广告机的电脑。
控制端：指控制的电脑（控制端和服务器可以为同一台电脑）一：DMB系统的安装：双击安装包，如图所示，按安装向导提示完成安装。
点击下一步选择安装磁盘分区，开始安装点击完成安装出现如下提示窗口，C:\DMB-BS3.0.31-finance-nologo-zh-win-x86-32-derby-ftp\dmb提示授权成功，修改root用户密码“初始密码”是root1234，依照提示设置好root用户密码，点击保存完成安装服务器重启完成后点击“登陆dmb系统”白名单，否则DMB操作系统可能无法正常运行>，如下图所示：二：网络连接本广告机出厂默认IP：本机IP：192.168.1.20子网掩码:255.255.255.0网关:192.168.1.1在控制端电脑上:打开IE,输入: http://192.168.1.20/index.html如提示无法打开,即未与广告机连接,请相应设置广告机上的网关与IP(网关与服务器上的网关一致)服务器配置与终端IP配置是最终与电脑能否连接的关键.输入用户名为avsuper, 密码为空，用户可自行修改密码，防止他人更改设置。
如图2-1已经连接:图2-1服务器配置查看：查看当前广告机连接的服务器IP终端网络状态查看：查看当前广告机的IP1 点击服务器配置: 输入本机服务器IP,端口号,BOXNO，如图2-2图2-2SERVER IP :服务器IPPORT: 60001PORT: 60001BOXNO:本广告机编号,此编号方便在控制端查找用户名实行控制,用户名输入:BOX00001,第二台即输入BOX00002,以此类推.这里要注意的是，平台和终端通信连接要求终端配置好服务器的IP和管理平台上已经添加好了的终端编号一一对应才可以使用；每台终端编号都是唯一的，不能有重复的终端编号。
大屏显示系统方案
大屏显示系统方案目录1.系统组成 (3)2系统墙体结构 (3)3大屏幕系统功能 (3)4系统通用显示功能 (4)5信号处理系统功能 (5)1.系统组成本方案将提供的大屏幕显示系统主要由以下几部分组成：X”3X18DLP™显示单元拼接墙体、多屏处理器系统、显示墙应用管理系统软件、线缆等外围设备。
另外大屏幕显示系统主要包括用户信号源、信号切换、信号处理、信号显示和信号控制等几部分：1.用户信号源：包括来自摄像头、DVD等的各种制式的视频信号；来自用户工作站的RGB信号；局域网内工作站向网络输出的显示信号；远端IP视频信号。
2.信号处理：在显示信号之前对信号进行对应的处理，如切割、放大、窗口化等，包括集成多屏处理器系统和显示单元内置的信号处理模块。
3.信号显示：由显示单元组成的显示墙体，可将处理后的信号在大屏幕上显示出来。
4.信号控制：由一台或多台安装了大屏幕控制软件的PC构成，可对大屏幕上显示的信号进行控制。
2系统墙体结构本方案提供的大屏幕显示系统拼接墙由X套X”DLP一体化显示单元以3（行）×18（列）的方式拼接而成。
规格如下：1.单屏面积：1620mm(宽)×1215 mm(高)≈1.97m²2.整屏面积：1620 mm(宽)×18×1215mm(高)×3=29160mm(宽)×3645mm (高)≈106.29m²3大屏幕系统功能本系统由X套X”的DLP投影单元、1套多屏处理器系统、控制管理软件及附属的外围设备组成。
整套系统采用最新一代的DLP数字光处理技术，所有设备均采用模块化的设计。
具备良好的稳定性、可靠性、安全性，并具备良好的显示信号数量的扩展能力。
显示单元组成的显示墙体和工业控制结构的处理器均通过了权威部门的安全认证，不会对环境和其他设备造成任何的安全影响。
内置信号处理器和外置的多屏处理器相结合的分布式信号处理技术，最大程度的提升了整体DLP大屏幕显示系统的可靠性和安全性，并具备良好的显示信号数量的扩展能力。
LED大屏系统图

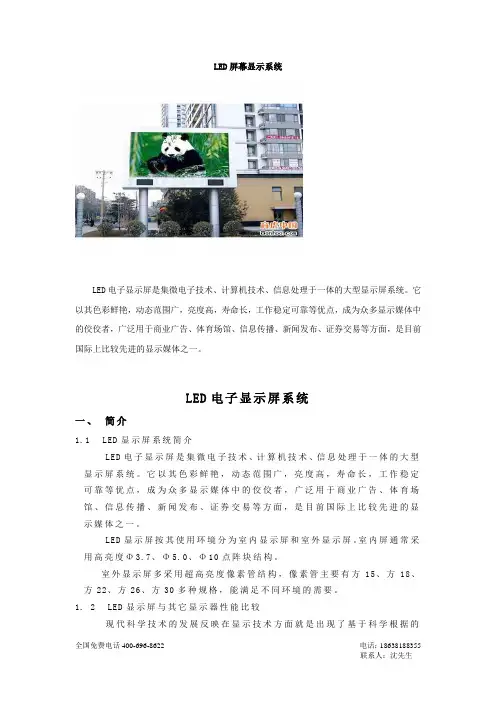

LED显示屏介绍
LED屏幕显示系统LED电子显示屏是集微电子技术、计算机技术、信息处理于一体的大型显示屏系统。
它以其色彩鲜艳，动态范围广，亮度高，寿命长，工作稳定可靠等优点，成为众多显示媒体中的佼佼者，广泛用于商业广告、体育场馆、信息传播、新闻发布、证券交易等方面，是目前国际上比较先进的显示媒体之一。
LED电子显示屏系统一、简介1.1 LED显示屏系统简介LED电子显示屏是集微电子技术、计算机技术、信息处理于一体的大型显示屏系统。
它以其色彩鲜艳，动态范围广，亮度高，寿命长，工作稳定可靠等优点，成为众多显示媒体中的佼佼者，广泛用于商业广告、体育场馆、信息传播、新闻发布、证券交易等方面，是目前国际上比较先进的显示媒体之一。
LED显示屏按其使用环境分为室内显示屏和室外显示屏。
室内屏通常采用高亮度Φ3.7、Φ5.0、Φ10点阵块结构。
室外显示屏多采用超高亮度像素管结构，像素管主要有方15、方18、方22、方26、方30多种规格，能满足不同环境的需要。
1. 2 LED显示屏与其它显示器性能比较现代科学技术的发展反映在显示技术方面就是出现了基于科学根据的显示方式和器件。
我们以为建立起对各种显示技术和器件的正确认识，是十分有助于我们进行比较和鉴别选择的。
以下我们对各类显示器的性能进行比较。
各种显示器件性能比较LED显示器件至今已有二十余年，但由于原材料的采用和工艺上的限制，在前十余年间并未被广泛接受。
进入九十年代后，伴随着工艺改良以及原材料的发展，LED器件在寿命和亮度指标上都得到了突飞猛进的发展，成本也大大降低。
由此起应用的范围和领域日益广泛。
在我国及其他先进国家，LED也正广泛地用于户外作业、显示屏等领域。
二、控制系统部分概要1．系统运行环境◇操作系统中英文Windows98/me/2000/NT/XP◇硬件配置CPU: 奔腾300MHz以上内存:64M显卡:标准VGA 256显示模式以上◇相关软件微软公司的媒体播放器(Media Player)--必须安装OFFICE2000--如需WORD文件必须安装RealPlayer--如需播RealPlayer文件必须安装2．系统功能特点2.1显示功能能实时显示高清晰度、色彩丰富的动态图像；显示与播放可与控制计算机显示器上的内容点点对应，LED显示屏上的图像色彩、缩放比例和显示尺寸，还可通过计算机任意调整。
电子显示屏软件操作方法
界面介绍《LedshowTW 图文编辑系统2011》软件运行界面如图3-1所示，共有四部分组成。
图3-1菜单栏由文件、编辑、设置、发送模式、语言和帮助，六类菜单组成。
如图3-2。
图3-2如图3-2 文件菜单包括新建节目文件、打开节目文件、保存节目文件、节目文件另存为、打开节目模板、保存节目模板、系统备份、系统还原、退出。
节目制作发送流程4.1 节目文件的组成如图4-1 所示，如何才能建立一个完整的节目，节目的制作流程是怎么样的？建立节目内容之前，需要首先建立一个节目文件，然后，在节目文件下建立多个节目内容。
并对节目内容进行属性编辑。
节目文件由一个或者多个节目组成。
一个节目文件可以包含多个节目，各个节目之间可以按顺序进行播放。
节目文件可以由多个节目区域组成。
节目区域是用来显示用户所要播放的文本、字幕、动画、表盘等内容。
节目窗有：图文、字幕、动画、表盘、时间、计时、农历等组成。
节目文件：可以包含多个节目，可以创建最多8 个节目。
其属性设置详见5.2 节目属性。
节目：是节目文件组成的基本元素，如图文、字幕、动画、时间、计时、农历、表盘等都属于节目。
一个节目中最多可以包括16个各类显示区域。
图文：图文显示区域是最重要的显示区域，图片文件(BMP、JPG、JPEG)、文字文件(TXTS、RTF、TXTF)、GIF 文件、TBF 文件。
其属性设置详见图文属性。
字幕：字幕区域显示可以单行的显示文本，例如通知、广告等信息。
表盘：表盘可以很直观的表示时钟。
表盘属性栏中可以定义表盘的各项属性。
在表盘的各项颜色、半径设置中，用户可以根据自己的喜好设置。
表格：可建立类似于EXCEL的表格。
多用于银行外汇牌价、火车站、机场的时刻表等。
其属性设时间：用以显示年月日、时分秒、星期、时差等信息。
节目制作流程选中当前屏幕，点击工具栏上的按钮，新建一个节目文件。
选中当前节目-1，点选工具栏上的按钮，建立一个图文区，此时预览界面出现一个图文区域，名为图文-1 。
LED电子显示屏系统设计方案(完整资料)
LED电子显示屏系统设计方案(完整资料).docLED电子显示屏系统设计方案XXX2017.5.5目录第一章项目概述1.1 概述本文旨在介绍一种LED电子显示屏系统的设计方案，该方案可满足用户的各种需求。
第二章系统特性需求分析与实现目标2.1 设计原则显示内容的需求在设计LED电子显示屏系统时，我们考虑到了显示内容的需求。
系统应该能够显示各种类型的内容，包括文本、图像、视频等，并且能够实现高清晰度和高亮度的显示效果。
2.2 使用寿命的需求为了满足用户的使用需求，我们设计的LED电子显示屏系统应该具有长寿命的特点。
系统应该能够持续运行数年而不出现故障，同时还需要具有易于维护和修复的特点。
2.3 大视角的观看需求为了让更多的人能够观看显示屏上的内容，我们的LED电子显示屏系统应该具有大视角的特点。
这样，无论观看者身处何处，都能够清晰地看到显示屏上的内容。
第三章系统实现目标3.1 系统功能说明我们的LED电子显示屏系统具有多种功能，包括显示各种类型的内容、实现高清晰度和高亮度的显示效果、具有长寿命和易于维护的特点、具有大视角等特点。
3.2 灵活多变的显示功能为了满足用户的需求，我们的LED电子显示屏系统具有灵活多变的显示功能。
用户可以根据自己的需求自由调整显示屏的显示内容和显示效果。
3.3 赏心悦目的音响功能为了让用户享受更好的观看体验，我们的LED电子显示屏系统还具有音响功能。
用户可以通过系统内置的音响设备播放音乐和视频，让观看体验更加赏心悦目。
3.4 特有的监测与安全保护功能为了保证系统的安全性和稳定性，我们的LED电子显示屏系统还具有特有的监测与安全保护功能。
系统可以自动监测运行状态，并在出现异常情况时及时报警，保证系统的正常运行。
6.2 骨架结构设计在本章中，我们将讨论系统的骨架结构设计。
这一部分的设计是整个系统的基础，它将直接影响到系统的稳定性和可靠性。
我们将详细介绍骨架结构的设计原则、方法和步骤，并提供一些实用的案例。
