骊威保险丝盒名称
骊威用户手册
前言欢迎您成为东风NISSAN汽车拥有家族的新成员。
该车会给您带来信心。
它是使用最新技术并在严格的质量管理下制造的。
本手册用于帮助您了解您爱车的使用和保养，使您可以享受长久的驾驶乐趣。
请在使用爱车前通读本手册。
另附的《保修手册》对汽车的保养进行了详细说明。
请记住东风NISSAN专营店最了解您的汽车。
当您需要任何维修或有任何问题时，他们将很高兴地利用他们可利用的广泛渠道帮助您。
重要安全信息安全注意事项遵守下列重要的驾驶规则，有助于全程保证您和您的乘客的安全!·切勿酒后或服药后驾驶。
·一定要观察限速标志，切勿超速驾驶。
·一定要使用安全带及恰当的儿童约束保护装置，儿童应坐在后排座椅上。
·一定要将正确使用车上安全系统的信息告诉车上所有的乘客。
·经常查阅本用户手册以获取重要的安全信息。
本手册说明本手册包括了该车型的所有选装件的信息。
因此，您可能看到您车上没有安装的部件信息。
本手册中所有的信息。
包括规格和插图在本手册出版时是有效的。
本公司保留在任何时候不事先通知的情况下更改规格或设计的权力。
汽车改装该车不得改装，改装会影响其性能，安全性或耐久性，并且可能违反政策法规。
此外，由于改装而引起的损坏或性能问题将可能不属于保修范围。
安全驾驶必读在您开车前，请仔细阅读本手册。
这将确保您熟悉该车的控制和保养的要求，有助于您安全地操纵您的汽车。
本手册通篇使用警告，这是用于指示存在可能造成死亡或严重人身伤害的危险，必须严格遵守。
符号注意指示存在可能造成轻微人身伤害或零件损坏的危险。
其方法必须认真遵守。
如果您看到这个标志，它表示“不要这样操作’或“不要让这种情况出现”。
如果您在图中看到类似的标记。
它表示箭头指向车头。
图中与这些类似的箭头表示运转或工作。
图中类似箭头的作用是引起您对图中一个项目的注意2007东风汽车有限公司东风日产乘用车公司图解目录座椅、安全带和辅助约束系统1.头枕(P.1-3)2.安全带(P.1-7)3.辅助正面防撞安全气囊(P.1-22)4.后座椅(座椅排列)(P.1-4)5.前座椅(P.1-2)图解目录座椅、安全带和辅助约束系统1.头枕(P.1-3)2.安全带(P.1-7)3.辅助正面防撞安全气囊(P.1-22)4.后座椅(座椅排列)(P.1-4)5.前座椅(P.1-2)车辆前端1.发动机罩(P.3-9)2.挡风玻璃雨刮器和清洗器-雨刮器和清洗器开关(P.2-13)-雨刮器保养(P.8-14)-清洗液(P.8-15)3.天线(P.4-9)4.电动车窗(P.2-16)5.车外后视镜(P.3-14)6.牵引钩盖(P.6-9)7.前雾灯*-雾灯开关(P. 2-12)-更换灯泡(P.8-21 )8.前大灯和转向信号灯-前大灯和转向信号灯开关(P.2-10)-更换灯泡(P. B-21 )9.轮胎-轮胎和车轮(P.8-23)-爆胎(P.6-2)-规格(P.9-5)10.车门-钥匙(P.3-2)-车门锁(P.3-3)-遥控车门开关系统*(P.3-5) *:如果装备车辆后端1.后车窗雨刮器和清洗器中-雨刮器和清洗器开关(P.2-14) -雨刮器保养(P.8-14)-清洗液(P.8-15)2.后窗除雾器(P.2-14)3.后雾灯-雾灯开关(P.2-12)-更换灯泡(P.8-21)4.后背门-后背门操作(P.3-10)5.后组合灯(更换灯泡)(P.8-21)6.燃油-燃油加注口盖(P.3-11)-推荐燃油(P.9-3)7.儿童安全后车门锁(P. 3-5) *:如果装备乘客室1.后座盖(P.2-2o)2.车内灯(P.2-22. 8-21 )3.车门-电动车窗开关(P.2-16)-电动门锁开关(P.3-4)4.遮阳板(P.2-21)5.车内后视镜(P.3-13)6.工具和备用轮胎(P.6-2)7.茶杯架(P.2-19)仪表板1.车外后视镜控制开关(P.3-14 )2.前大灯和转向信号灯开关(P, 2-10) /雾灯开关(P.2-12)3.驾驶员正面防撞安全气囊(P.1-22)/喇叭(P.2-15)4.仪表和计量器(P. 2-3)5.雨刮器和清洗器开关(P.2--13)6.除雾器开关(P.2一14)7.中央通风器(P,4-2)8.音响系统(P.4-8)9.危险指示闪光灯开关(P.2-15)10.加热器和空调控制(P.4-3)11.乘客正面防撞安全气囊(P.1-22)12.侧通风器(P.4-2)13.燃油加注口盖释放手柄(P.3-11)14.发动机罩释放手柄(P.3-9)15.保险丝盒盖(P.8-20)16.可倾斜方向盘锁止杆(P.3-12)17.点火开关(P.5-4)/转向锁(P.5-4)18.点烟器*(P.2-18)19.换档杆(自动变速箱(AT)车型)-AT操作(P.5-8)-换档锁止释放(P.5-10)换档杆(手动变速箱(MT)车型)-MT操作(P.5-11)20.烟灰缸和茶杯架-烟灰缸(P.2-18)-茶杯架(P.2-19)21.手套盒(P.2-19)*:如果装备发动机舱HR16DE发动机车型1.机油加注口盖(P.8-7)2.制动液和离合器*液储液罐(左驾车型)(P.8-11)3.空气滤清器(P.8-13)4.蓄电池(P.8-16)5.车窗清洗液储液罐(P.8-15)6.发动机驱动皮带(P.8-9)7.发动机机油量尺(P.8-7)8.发动机冷却液储液罐(P.8-6)9.散热器盖(P. 8-5)10.自动变速箱油(ATF)量油尺*(如果装备(P.8-12)11.保险丝/熔断线盒(P.8-19 )*：如果装备安全装置- 座椅、安全带和辅助约束保护系统座椅警告·车辆行驶中切勿为求得舒适而过分倾料座椅靠背，这会很危险。
保险盒对照表
1、5A左侧尾灯灯泡
2、10A玻璃刮水器
3、5AMotronic 控制单元
4、15A燃油泵
5、空
6、7.5A定速巡航
7、7.5A车灯开关
8、5A右侧尾灯灯泡
9、5AABS 控制单元
10、15A车载电网控制单元
11、5A大灯照明距离调节器
12、5A后视镜
13、10A倒车灯
14、7.5A安全气囊
15、空
16、空
17、空
18、5A仪表板
19、5A车载电网控制单元
20、10A自动变速箱
21、5A车载电网控制单元
22、15A车载电网控制单元
23、7.5A车窗玻璃清洗泵
24、空
25、10A空调
26、5A转向辅助
27、空
28、15A氧传感器
29、15A车载电网控制单元
30、10A活性碳
31、10A喷油阀
32、20AMotronic 控制单元
33、5A制动信号灯
34、15A前雾灯
35、30A后车门控制
36、30A车载电网控制单元
37、15A车灯开关
38、15A左侧大灯
39、10A右侧大灯
40、40A鼓风机
41、20A点火线圈
42、20A点烟器
43、15A座椅加热
44、10A左侧大灯
45、20A收音机
46、30A天窗
47、30A车载电网控制单元
48、30A车载电网控制单元
49、15A远光灯瞬时接通功能开关
50、25A前左车门控制单元
51、25A前右车门控制单元。
丰田车系统保险丝 继电器中英文名称对照 精心整理含考核
丰田车系统保险丝继电器中英文名称对照精心整理含考核Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#丰田车系统保险丝中英文名称英文缩略语名称相关的系统1 FUSE 保险丝--- 熔断丝2 DOME 保险丝---室内灯系统3 STOP 保险丝--- 停车灯系统4 HORN 保险丝--- 喇叭5 ST 保险丝--- 起动机6 DEFOG 保险丝--- 除雾器系统7 TRUN 保险丝--- 转向信号灯系统8 PANEL 保险丝--- 仪表板9 GAUGE 保险丝--- 组合仪表10 ENGINE 保险丝--- 发动机11 RADIO 保险丝--- 音响系统12 CHARGE 保险丝--- 充电系统13 IGN 保险丝--- 点火系统14 FOG 保险丝--- 防雾灯系统15 WIPER 保险丝--- 刮水器和洗涤器系统16 CIG 保险丝--- 点烟器17 TAIL 保险丝--- 尾灯18 A/C 保险丝--- 空调系统19 EFI 保险丝--- 电子控制燃油喷射系20 AIR SUS 保险丝--- 空气悬架系统21 ABS 保险丝---- 防抱死制动系统22 SRS 保险丝---- 辅助乘员保护系统23 ECU 保险丝---- 电子控制单元24 HAZ-HORN 保险丝----- 危险-喇叭25 POWER 保险丝--- 电动车窗控制系统26 CB DOOR 保险丝--- 电动门锁控制系统27 FL RAD FAN 保险丝--- 散热器风扇28 HTR 保险丝--- 加热器系统29 HEAD RH-LWR 保险丝--- 右前照灯近光30 HEAD LH-LWR 保险丝--- 左前照灯近光31 HEAD RH-UPR 保险丝--- 右前照灯远光32 HEAD LH-UPR 保险丝--- 左前照灯远光33 TEMP ---温度34 O/D ---超速35 A/T ---自动变速器36 TDCL ---故障诊断连接器37 TEL ---车载电话38 RR A/C ---保险丝后空调系统39 RR SEAT-HTR 保险丝--- 后座加热器系统40 SEAT-HTR 保险丝--- 前座加热器系统41 ECU-IG 保险丝巡航控制系统、电动倾斜和伸缩控制系统、ABS 系统42 ECU-B 保险丝安全气囊警告灯43 DOME-CLOCK 保险丝 ---车内照明系统、液晶车内后视镜、电子表AIRCON [A，C]空调BACK倒车灯CIG[CIGAR]点烟器LIG。
骊威保险丝盒名称

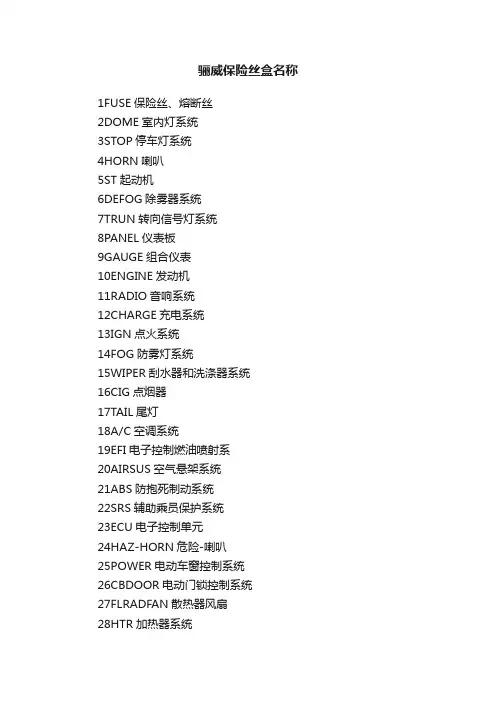

骊威保险丝盒名称1FUSE保险丝、熔断丝2DOME室内灯系统3STOP停车灯系统4HORN喇叭5ST起动机6DEFOG除雾器系统7TRUN转向信号灯系统8PANEL仪表板9GAUGE组合仪表10ENGINE发动机11RADIO音响系统12CHARGE充电系统13IGN点火系统14FOG防雾灯系统15WIPER刮水器和洗涤器系统16CIG点烟器17TAIL尾灯18A/C空调系统19EFI电子控制燃油喷射系20AIRSUS空气悬架系统21ABS防抱死制动系统22SRS辅助乘员保护系统23ECU电子控制单元24HAZ-HORN危险-喇叭25POWER电动车窗控制系统26CBDOOR电动门锁控制系统27FLRADFAN散热器风扇28HTR加热器系统29HEADRH-LWR右前照灯近光30HEADLH-LWR左前照灯近光31HEADRH-UPR右前照灯远光32HEADLH-UPR左前照灯远光33TEMP温度34O/D超速35A/T自动变速器36TDCL故障诊断连接器37TEL车载电话38RRA/C后空调系统39RRSEA T-HTR后座加热器系统40SEA T-HTR前座加热器系统41ECU-IG巡航控制系统、电动倾斜和伸缩控制系统、ABS系统42ECU-B安全气囊警告灯43DOME-CLOCK车内照明系统、液晶车内后视镜、电子表5 HDLTS 大灯继电器,日言灯模块41 CORNR LTS 组合仪表,音响控制,角灯,转向信号开关,前驻车灯29 RR CIG 后香烟点火器16 INJ 1 10A至燃油喷嘴气缸1-4-6-77 EBTCM/TPS 电子制动及引力控制模块,节气门地位传感器交心模块8 ERAP WPR 元件中央(RAP雨刮)继电器36 TRK PDWN 后室盖拉下安装43 TAIL LTS 后尾灯,后侧示宽灯,牌照灯26 ELC SENS 自动水平控制传感器,后室礼貌灯9 LEVEL CONTROL 30A至从动水平控制空气压缩机17 MEM SEA T 驾驶员座椅调节器存贮模块,加热驾驶员座椅控制模块,加热乘客座椅控制模块31 PARK LTS 前灯线束继电器6 EMPTY4 RR DEFG 后除雾继电器34 CCM BA T 中控模块24 STARTER 防匪继电器,气囊诊断(带传感器)模块6 T/SIG 驻车/空挡位置及倒车灯开关,转向信号灯闪耀器40 HTD SEA T 加热驾驶员座椅控制模块,加热乘客座椅控制模块11 I/PINDC 气囊诊断模块(带传感器),组合仪表10 ENGINE 30A至U/H电气核心,#13-PCM/燃油泵15A,#14-空气泵20A7 SCNDRY CLG FAN 40A至次级发动机冷却风扇马达控制继电器1 MIR DEFG 车外后视镜除雾器44 STOP LTS 刹车灯开关23 TRK REL 后室盖释置开关8 PRIMRY CLG FAN 40A至主发动机冷却风扇控制继电器22 HV AC MDL 瘪风机马达控制模块33 HV AC BA T 警报,添暖器-A/C控造,组折仪表,动员机油位唆使器控制模块,大灯开关,音响吸收器27 D/INT LTS 元件中央继电器45 PWRLK 门锁继电器37 HAZARD LTS 危险忠告灯闪烁器18 INJ 2 10A至焚油喷嘴气缸2-3-5-82 RAP RLY帮助延时堵截继电器10 WIPER 风挡雨刮/荡涤器启关15 PCM/IGN 10A至PCM,自动变快箱点前线圈39 PWR LUMB 电动座椅气动把持模块,音响电动地线继电器32 HORN 喇叭继电器12 ELCIGN1 主动程度掌握传感器15 AIR BAG 气囊模块(带传感器)19 RAP PWR 辅帮延时割断继电器5 ABS/TC 60A至ABS/TC制动压力调节阀11 HEADLIGHTS/HORNS 50A至I/P保险丝盒断电器,#5-HDLTS 20A,保险丝#31-驻车LTS20A,#32-喇叭25A14 CCMIGN1 中央控制模块17 EMISSIONS 10A至EGR,实空控制信号电磁阀,二次空气喷射泵继电器,空气淌质传感器,列1(左)加热氧传感器,列2(左)加热氧传感器,蒸领排抬碳罐污染电磁阀12 EMPTY9 RADIO 音响接发器25 HV AC IGN 组合仪表,饱风机马达控制模块20 A/C COMP A/C压缩机继电器,主发动机寒却风扇继电器13 PCM/FUEL PUMP 15A至燃油泵继电器,燃油泵/发动机机油压力指导开关,PCM42 I/P DIM L TS 大灯开关,车内灯,变光16 GEN 发念头电气发电机,次级发电机凉却风扇继电器35 PWR MIR 门锁开关,外后视镜,电动座椅靠后控制14 AIR PUMP 20A至二次空气喷射泵继电器21 RAP BA TT 元件中央(RAP雨刮)继电器28 FRT CIG 前臭烟点火器A A/C COMP RELAY A/C紧缩机继电器30 EBTCM 电子制动及牵引力控制模块18 CCM IGN3 中心节制模块(远控门锁接受器及防窃模块C AIR PUMP RELAY二次空气喷射泵继电器13 CHIME 警报,巡航控制开释开关,内后视镜,后窗除雾继电器,催化转化器,暖度警报(只用于日标)3 PWR SEA T 驾驶员电动座椅开关,趁客电动座椅开关,驾驶员电动座椅存储模块。
东风日产骊威电路图册 2007

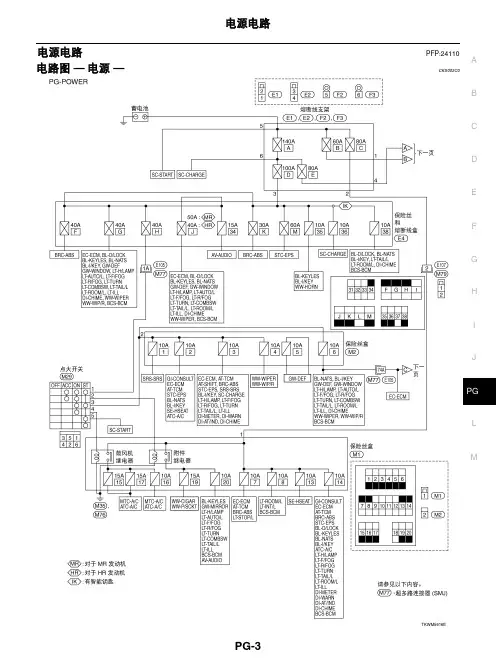

CDEFGHIJLMABPG电源电路PFP:24110电路图 — 电源 —CKS003C0TKWM5617ECDEFGHIJLMABPG保险丝CKS003C1●如果保险丝已经熔断，在更换新的保险丝前，请先排除故障。
●请使用符合额定值的保险丝。
切勿使用超过额定值的保险丝。
●不要只将保险丝部分地插入；而应将其正确地插入保险丝座。
●如果车辆长时间不使用，请拆下“电气零件 (BA T)”的保险丝。
熔断线CKS003C2通过目测或用手指触摸都可以检查出已熔断的熔断线。
如果其状况不能确定，使用电路测试仪或测试灯检测。
注意：●如果熔断线熔断，很可能是临界电路 (电源或大电流电路) 短路造成的。
在这种情况下，应仔细检查并排除故障原因。
●切勿在熔断线外部包裹乙烯胶带。
特别注意：切勿使熔断线接触任何其他线束，乙烯或橡胶零件。
断路器CKS003C3电流通过 PTC 热敏电阻时将产生热量。
热敏元件的温度 (和电阻) 会随电流变化。
过大的电流会导致热敏元件的温度升高。
当温度上升到规定值时，电阻将急剧增大，从而控制电路中的电流。
电流减小后，热敏元件的温度也随之降低。
电阻也将随之减小。
此时，电路中的电流恢复正常。
CEL083CKIB0211ESEL109WIPDM E/R (发动机室智能电源分配模块)PFP:284B7CONSULT-II 诊断仪功能 (IPDM E/R)CKS003C6CONSULT-II 诊断仪可以根据下列的诊断测试模式显示各个诊断项目。
主动测试注：远光灯每 2 秒钟切换 ON-OFF 状态一次。
检查项目，诊断模式说明SELF-DIAG RESULTS IPDM E/R 执行 CAN 通信诊断和自诊断。
DA T A MONITOR实时显示 IPDM E/R 的输入/输出数据。
CAN DIAG SUPPORT MNTR 可以读取 CAN 通信的发送/接收诊断结果。
ACTIVE TESTIPDM E/R 向电子元件发送驱动信号检查他们的操作。
汽车保险丝介绍车用保险丝.docx
H ?汽车用保险丝简介1＞汽车保险丝定义、用途汽车电路中有许多用电设备被不同颜色的电线连接起来，其中最不可忽视的应该是保险丝。
保险丝被称为熔断器，IEC127标准将其定义为“熔断体(fuse-link) ”，它是一种安装在电路中，保证电路安全运行的电器元件。
保险丝的作用是：当电路发生故障或异常，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件，也有可能烧毁电路甚至造成火灾时，若电路中正确地安置了保险丝，则保险丝就会在电流异常升高到一定高度和时候，自身熔断切断电流，从而起到保护电路安全运行的作用H ?＞汽车保险丝构造一般保险丝由三部分组成：一是熔体部分，它是保险丝的核心，熔断时起到切断电流的作用。
同一类、同一规格保险丝的电阻值应尽可能地小且要一致，其中最重要的是熔断特征要一致；二是电极部分，通常有两个，是熔体与电路联接的重要部件，它必须具有良好的导电性，不应产生明显的安装接触电阻；三是支架部分，支架的作用就是将熔体固定并三个部分成为刚性的整体以便于安装、使用，它必须有良好的机械强度、绝缘性、耐热性、阻燃性，在使用中不应产生断裂、变形、燃烧及短路等现象。
H ?＞汽车保险丝工作原理当电流流过导体时，因导体存在一定的电阻，所以导体将会发热，其发热量大小遵循以下公式Q=0・24*I2*R*tQ为发扌灵量’I为流亦导体的电流'R为导体的电阻，t为电流流过导体的时间。
当电流流过时，就会发热，随着时间的增加其发热量也在增加，当温度升高到保险丝的熔点以上时，保险丝将发生熔断。
这就是保险丝的工作原理＞汽车保险丝类型按熔断器结构不同，可将常用的汽车12V电源系统熔断器分为以下几种：1）片式熔断器：由2个片形插头式输入输出端子与1个熔丝组成的电导体件，以及1个绝缘体件构成2）插入式熔断器：由2个片形插座式输入输岀端子与1个熔丝组成的电导体件，以及1个绝缘体件构成3 ）旋紧式熔断器：由2个片形插头式的合适螺钉连接的输入输出端子与1 个熔丝组成的电导体件，以及1个绝缘体件构成4）平板式熔断器：根据平板厚度及中间宽度，接于电路中进行电器保护的熔断式保护器件5）玻璃管熔断器：由两端金属帽中间靠金属条连接，将金属条罩在玻璃管内的一种熔断器6）多重慢熔熔断器：由1个片形插头式的合适螺钉连接的输入端子和多个片形插头式输出端子与多个熔丝组成的电导体件，以及1个绝缘体件构成7）蓄电池端子熔断器：由蓄电池端子作为输入和多个螺钉连接的输出端子与多个熔丝组成的电导体件，以及一个组合的绝缘体件所构成。
汽车保险丝介绍
汽车保险丝介绍保险丝，是我们习惯的称呼，而它官方名称叫“熔断器”。
汽车保险丝的用途与家里保险丝的作用大同小异，当电路电流异常并超过其额定电流时熔断起到电路保护屏障的作用。
车用保险丝大致分为两种快熔断保险丝和慢熔断保险丝。
汽车常用保险丝有高电流保险丝和中低电流保险丝。
一般较容易接触到的为中低电流保险丝。
中低电流保险大致可分为片式保险丝（包括自动保险丝盒迷你保险丝）、插入式保险丝、旋紧式保险丝、管式保险丝盒平板式保险丝。
其中我们能接触到的为中号ATO或小号快熔型片式保险丝。
片式保险丝可承载小电流、短时间脉冲电流，如大灯电路、后玻璃除霜等。
汽车片式保险丝颜色的国际的标准：2A灰色、3A紫色、4A粉色、5A桔黄色、7.5A咖啡色、10A红色、15A蓝色、20A黄色、25A透明无色、30A绿色和40A深桔色。
根据颜色的不同，可以很清楚的区分不同安培数的大小。
片式保险丝内的导体由类似于焊料的金属制成，它比普通导线本身的熔点低。
该导体的尺寸要通过非常精确的校准，以便在达到额定电流时，能够产生足够的热量熔断该导体，断开电路。
保险丝有两个重要的工作参数，一个是工作电压，另外一个则是额定电流，车主在购买或更换时要根据电路中的电压和电流来选择。
汽车保险丝盒的位置一般汽车上都有两个险丝盒，一个负责汽车外部电器的安全，如ECU、玻璃水、车灯、喇叭、ABS等电路的安全保护，位于发动机舱内；而另外一个负责车内电器的正常工作，例如点烟器、车窗升降、电动座椅和安全气囊等，一般位于方向盘的左侧位置。
比如，我之前接ACC电源线，就需要拆装车内的保险丝盒。
我们总结了部分保险丝的识别雨刮：WIPER天窗：SUN ROOF汽油泵:FUEL PUMP散热风扇：RAD FAN前雾灯：FF-FOG LAMP后雾灯：RR-FOG LAMP 档位控制：N ＆ P空调：AIR CON喇叭：HORN右前大灯：H/L LAMP RH 左前大灯：H/L LAMP LH 记忆座椅：MEMORY引擎控制：ENGINE CONT 发电机：ALT S防抱死系统：ABS电动窗：POWER蓄电池：BATTERY点火开关：IGN SW电子控制模块： ECM冷却风扇：COOL’G FAN 大灯：HEAD LAMP倒车灯：BACK UP LAMP 鼓风机：BLOWER MOTOR 后除霜：HEATFD GLASS 尾灯：TAYILLAMPIP保险丝盒：IP PUSE BOX 助力转向: EPS电喷系统：FI照明电源：LAMP水箱风扇：RADIATOR FAN运行继电器：BLOWER RELAY主继电器：MAIN RELAY冷却风扇继电器（高）：COOL’G FAN RELAY(HIGH)冷却风扇继电器（小）：COOL’G FAN RELAY(LOW)空调继电器：AIR CON RELAY近光继电器：MPS RELAY远光继电器：MPS RELAY前雾灯继电器：FRONT FOG RELAY后雾灯继电器：TAIL FOG RELAY喇叭继电器：HORN RELAY安全气囊继电器：AIRBAG RELAY压缩机继电器：COM PAESSOR RELAY油泵继电器：FUEL PUMP RELAY水箱风扇继电器：RADIATOR FAN RELAY1 MIR DEFG 车外后视镜除雾器2-5 - 未用6 T/SIG 驻车/空挡位置及倒车灯开关,转向信号灯闪烁器7 EBTCM/TPS 电子制动及引力控制模块,节气门位置传感器接口模块8 ERAP WPR 元件中央(RAP雨刮)继电器9 RADIO 音响接收器10 WIPER 风挡雨刮/清洗器开关11 I/PINDC 气囊诊断模块(带传感器),组合仪表12 ELCIGN1 自动水平控制传感器13 CHIME 警报,巡航控制释放开关,内后视镜,后窗除雾继电器,催化转化器,温度警报(只用于日本)14 CCMIGN1 中央控制模块15 AIR BAG 气囊模块(带传感器)16 GEN 发动机电气发电机,次级发电机冷却风扇继电器17 MEM SEAT 驾驶员座椅调节器存贮模块,加热驾驶员座椅控制模块,加热乘客座椅控制模块18 CCM IGN3 中央控制模块(遥控门锁接收器及防盗模块19 RAP PWR 辅助延时切断继电器20 A/C COMP A/C压缩机继电器,主发动机冷却风扇继电器21 RAP BATT 元件中央(RAP雨刮)继电器22 HVAC MDL 鼓风机马达控制模块23 TRK REL 后室盖释放开关24 STARTER 防盗继电器,气囊诊断(带传感器)模块25 HVAC IGN 组合仪表,鼓风机马达控制模块26 ELC SENS 自动水平控制传感器,后室礼貌灯27 D/INT LTS 元件中央继电器28 FRT CIG 前香烟点火器29 RR CIG 后香烟点火器30 EBTCM 电子制动及牵引力控制模块31 PARK LTS 前灯线束继电器32 HORN 喇叭继电器33 HVAC BAT 警报,加热器-A/C控制,组合仪表,发动机油位指示器控制模块,大灯开关,音响接收器34 CCM BAT 中控模块35 PWR MIR 门锁开关,外后视镜,电动座椅靠后控制36 TRK PDWN 后室盖拉下装置37 HAZARD LTS 危险警告灯闪烁器38 未使用39 PWR LUMB 电动座椅气动控制模块,音响电动天线继电器40 HTD SEAT 加热驾驶员座椅控制模块,加热乘客座椅控制模块41 CORNR LTS 组合仪表,音响控制,角灯,转向信号开关,前驻车灯42 I/P DIM LTS 大灯开关,车内灯,变光43 TAIL LTS 后尾灯,后侧示宽灯,牌照灯44 STOP LTS 刹车灯开关45 PWRLK 门锁继电器1.汽车保险丝更换的技巧和使用注意事项1.如果没有备用保险丝，可用其他闲置的保险丝顶上。
汽车保险丝盒英文对照
汽车保险丝盒英文对照集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#汽车保险丝盒英文对照雨刮：WIPER天窗：SON ROOF汽油泵 :EUEL PUMP散热风扇：RAD FAN前雾灯：FF-ROG LAMP 后雾灯：RR-ROG LAMP 档位控制：N ＆ P空调：AIR CON喇叭：HORN右前大灯：H/L LAMP RH 左前大灯：H/L LAMP LH 记忆座椅：MEMORY引擎控制：ENGINE CONT 发电机：ALT S防抱死系统：ABS电动窗：POWER蓄电池：BATTERY点火开关：IGN SW电子控制模块： ECM冷却风扇：COOL’G FAN 大灯：HEAD LAMP倒车灯：BACK UP LAMP鼓风机：BLOWER MOTOR1、ANTI-LOCK 防抱死制动系统警告灯（该灯点亮说明ABS系统需检修）；2、TRAC OFF 牵引力控制系统警告灯（该灯有个控制按钮在转向拄左边）；3、LOW TRAC 全变速范围牵引力控制系统作用显示灯（该灯点亮说明TCS系统工作、正在控制驱动轮扭矩）；4、LOW COOLANT 冷却液液位低警告灯（该灯点亮说明冷却系统有空气或者是冷却液低过最低位置）；5、LOW TIRE 轮胎气压监控灯（该灯点亮说明汽车4个轮胎的气压不平衡、需检查4轮胎压）此灯复位按钮在仪表台右方保险丝盒处有个红色（rest）的按钮，按住该按钮（5s）钟即可复位；6、CHANGE OIL SOON 立即更换机油指示灯（该灯是监控发动机机油寿命的、该灯点亮说明您爱车需要换机油了）；7、SECURITY 安全灯（该灯点亮说明该车的防盗系统处于锁止状态）；8、SERVICE VEHICLE SOON 立即检修车辆灯（车辆PCM确定故障与排放无关就点亮此灯）；9、LOW WASH 清洗液液位指示灯（该灯点亮说明您爱车的雨刮清洗液低过最低位置）；10、DOOR/TRUNK 车门/行李箱未关闭紧警告指示灯（该灯点亮说明您爱车的门或行李箱门没关紧）；后除霜：HEATFD GLASS尾灯：TAYILLAMPIP保险丝盒：IP PUSE BOX助力转向 : EPS电喷系统：F1照明电源：LAMP水箱风扇：RADIATOR FAN运行继电器：BLOWER RELAY主继电器：MAIN RELAY冷却风扇继电器（高）：COOL’G FAN RELAY(HIGH)冷却风扇继电器（小）：COOL’G FAN RELAY(LOW)空调继电器：AIR CON RELAY近光继电器： RELAY远光继电器： RELAY前雾灯继电器：FRONT FOG RELAY后雾灯继电器：TAIL FOG RELAY喇叭继电器：HORN RELAY安全气囊继电器：AIRBAG RELAY压缩机继电器：COM PAESSOR RELAY油泵继电器：FUEL PUMP RELAY水箱风扇继电器：RADIATOR FAN RELAY。
