非膨胀型防火涂料和防火板等效导热系数测试方法
导热系数的标准测试方法
导热系数的标准测试方法
导热系数是描述物质传热能力的一个重要参数。
以下是导热系数的常见标准测试方法：
1. 平板法（ASTM C177）：将被测样品切割成平板状，并在
两侧施加固定温度差，测量样品上下表面的温度分布和传热速率，计算导热系数。
2. 热流计法（ASTM C518）：将被测样品夹在两个热流计之间，通过测量被测样品所产生的热流及两侧温度差，计算导热系数。
3. 热板法（ASTM C518）：将被测样品夹在两个加热板之间，通过测量两侧加热板的功率及温度差，计算样品的导热系数。
4. 气体法（ASTM E1530）：将被测样品置于两个热源之间，
通过测量加热源输出的功率和被测样品的温度差，计算导热系数。
5. 悬浮热线法（ASTM E1530）：将导热棒悬浮在被测样品中，施加恒定的能量，测量导热棒两侧的温度差，计算导热系数。
在进行导热系数测试时，应注意环境温度、样品尺寸和准备工作的标准化，以获得准确可靠的测试结果。
导热系数检测内容及方法
导热系数检测内容及方法（1）防护热板法检测导热系数本方法适用于处于干燥状态下单一材料或者复合板材等中低温导热系数的测定。
依据标准：《绝热材料稳态热阻及有关特性的测定防护热板法》GB/T10294-88原理：在稳态条件下，防护热板装置的中心计量区域内，在具有平行表面的均匀板状试件中，建立类似于以两个平行匀温平板为界的无限大平板中存在的一维恒定热流。
为保证中心计量单元建立一维热流的准确测量热流密度，加热单元应分为在中心的计量单元和由隔缝分开的环绕计量单元的防护单元。
并且需有足够的边缘绝热或（和）外防护套，特别是在远高于或低于室温下运行的装置，必须设置外防护套。
通过测定稳定状态下流过计量单元的一维恒定热流量Q、计量单元的面积A、试件冷、热表面的温度差/T,可计算出试件的热阻R 或热导率CA（C1试验仪器：1.1平板导热仪(1)导热系数测定范围：(0∙020~L000)W∕(m∙K)(2)相对误差：±3%(3)重复性误差：±2%(4)热面温度范围：(0-80)℃(5)冷面温度范围：(5~60)℃1.2、钢直尺1.3、游标卡尺2、试件要求：1)尺寸试件测量范围：30OmmX30OnInIXI(10~38)mm试件的表面用适当方法加工平整，使试件与面板紧密接触，刚性试件表面应制作的与面板一样平整，并且整个表面的不平行度应在试件厚度的±2%。
试件的尺寸应该完全覆盖加热单元的表面，由于热膨胀和板的压力，试件的厚度可能变化，在装置中在实际的测定温度和压力下测量试件厚度。
热敏感材料不应暴露在会改变试件性质的温度下，当试件在实验室空气中吸收水分显著(如硅酸盐制品)，在干燥结束后尽快将试件放入装置中以避免吸收水分。
3、试件加工试验前，将试件加工成30OnlnI(长)×300mm(宽)的正方形，并且保证冷热两个传热面的平行度，特别是硬质材料的试件，如果冷热两个测试面不平行，这种情况下必须将试件磨平后才能做实验。
导热系数的检测方法有哪些

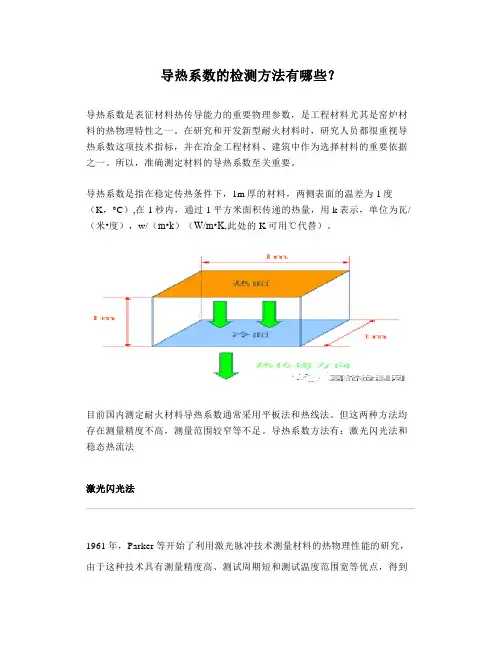

导热系数的检测方法有哪些？导热系数是表征材料热传导能力的重要物理参数，是工程材料尤其是窑炉材料的热物理特性之一。
在研究和开发新型耐火材料时，研究人员都很重视导热系数这项技术指标，并在冶金工程材料、建筑中作为选择材料的重要依据之一。
所以，准确测定材料的导热系数至关重要。
导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度（K，°C）,在1秒内，通过1平方米面积传递的热量，用k表示，单位为瓦/（米•度），w/（m•k）（W/m•K,此处的K可用℃代替）。
目前国内测定耐火材料导热系数通常采用平板法和热线法。
但这两种方法均存在测量精度不高，测量范围较窄等不足。
导热系数方法有：激光闪光法和稳态热流法激光闪光法1961年，Parker等开始了利用激光脉冲技术测量材料的热物理性能的研究，由于这种技术具有测量精度高、测试周期短和测试温度范围宽等优点，得到广泛的研究和应用，经过不断发展和完善，目前激光闪射法已经成为一种成熟的材料热物理性能测试方法。
激光闪射法是目前世界上最先进的材料热物理性能测试方法之一，欧美各国的大部分热扩散数据就是用该方法测定的。
本文介绍的激光闪射法导热系数测定方法是通过直接测量材料的热扩散系数、比热容、密度来计算材料的导热系数。
举例石墨纸测试程序：1) 试样的制备：由于耐火材料多为含颗粒原料的材料，具有明显的非均质性和方向性，因此试样的制备对测定结果影响很大，要严格控制试样的直径、厚度和两个端面的平行度。
典型试样为直径为12．7mm或者25.4mm的圆形试样;2) 试样的处理：为了减少耐火材料对激光脉冲的反射，并增加试样表面对激光脉冲能量的吸收，测试前可以在待测试样的两面均匀喷涂石墨涂层。
石墨涂层可以阻止激光射线和可观察波长段热辐射的穿透，在高温阶段能够抵抗激光脉冲的加热而不融化和蒸发，并且不与试样产生反应;3) 试样的安装与测定：试样经过上述步骤的处理后，即可放入仪器中进行测试。
非膨胀型防火涂料等效热传导系数研究
非膨胀型防火涂料等效热传导系数研究韩君;李国强;楼国彪【摘要】基于防火涂料标准耐火试验方法,对涂覆非膨胀型防火涂料的钢板试件和工字型钢试件进行了耐火试验,用所得的试件升温曲线计算非膨胀型防火涂料的热传导系数随涂层温度变化曲线.提出将涂层温度为400～800℃时的热传导系数平均值作为涂层等效热传导系数,并用以进行被保护钢构件火灾下升温计算,所得钢构件的升温曲线与试验测得的升温曲线符合良好.参数分析表明,等效热传导系数与试件截面形状系数无关,与涂层厚度相关,表明用小尺寸钢板试件耐火试验结果计算所得的等效热传导系数可用于预测其他被保护钢构件在火灾下的升温.对不同涂层厚度热传导系数进行线性拟合,提出以涂层厚度20 mm时的等效热传导系数作为非膨胀型防火涂料等效热传导系数特征值.【期刊名称】《建筑材料学报》【年(卷),期】2016(019)003【总页数】6页(P516-521)【关键词】火灾;非膨胀型防火涂料;钢构件;热传导系数【作者】韩君;李国强;楼国彪【作者单位】同济大学土木工程学院,上海 200092;同济大学土木工程学院,上海200092;同济大学土木工程防灾国家重点实验室,上海 200092;同济大学土木工程学院,上海 200092;同济大学土木工程防灾国家重点实验室,上海 200092【正文语种】中文【中图分类】TU54+5钢结构的抗火性能较差，其原因主要有两个方面：一是钢材热传导系数很大，火灾下钢构件升温快；二是钢材强度随温度升高而迅速降低.无防火保护的钢结构耐火时间通常仅为15～20min，故极易在火灾下破坏[1].为了防止和减小建筑钢结构的火灾危害，在绝大多数情况下都需要对钢结构进行防火保护.涂抹非膨胀型防火涂料(我国又称厚型防火涂料)是目前普遍采用的钢结构防火保护方法，其保护机理是通过阻挡外部热源向钢构件直接传热，从而延缓钢构件的升温速度，延长钢构件达到临界温度的时间，提高钢构件的耐火极限.因此，防火隔热性能是钢结构防火涂料最重要的性能.材料的隔热性能通常采用热传导系数来表征. 热传导系数的测试方法及其配套仪器有很多种[2-4]，可满足不同的材料及一定工作环境的需要.但是这些试验方法主要基于较低温度下的热传导，并不能反映火灾高温条件下涂料外表面的热对流、热辐射传热效应，存在一定的不足.非膨胀型防火涂料在火灾下的受火温度范围很大，从常温直至1000℃以上，在此温度范围内其热传导系数一般随温度而变化.因此，采用常温下的热传导系数来计算钢构件在火灾下的温度将导致较大的误差.ISO/CD 834-11：2003[5]中提出了钢构件温度以50℃为时间间隔计算热传导系数，并采用该计算结果来计算钢结构升温；Rahmanian等[6-10]分别通过试验方法和数值方法研究了无机非膨胀型隔热材料在火灾下的性能.以上方法虽然对隔热材料的性能和钢构件的升温计算比较准确，但是计算过程比较复杂，而且不同构件之间的计算结果不容易对比.从工程应用角度，热传导系数若为常数则可极大地简化计算.有鉴于此，本文提出了非膨胀型防火涂料等效热传导系数的概念及其计算方法.该方法基于非膨胀型防火涂料保护钢构件的标准耐火试验，可综合反映涂料在火灾下的实际性能.对于火灾下表面受热均匀并采用非膨胀型防火涂料保护的钢构件，根据集总热容法原理可建立构件内部升温迭代计算公式[1，5，11]：θs(t+Δt)-θs(t)=当保护层不满足csρsV≥2ρiciFi时，采用修正后的截面形状系数(Fi/V)mod：上述式中：t为升温时间，s；Δt为时间步长，s，一般不应大于5s；θg，θs分别为火灾下周围空气、钢构件内部温度，℃；ρi，ρs分别为防火涂料、钢材的密度，kg/m3；ci，cs分别为防火涂料、钢材的比热容，J/(kg·K)；Fi为钢构件单位长度保护层的内表面积，m2/m；V为钢构件单位长度的体积，m3/m；Fi/V 为钢构件截面形状系数；d为防火保护层的厚度，m；λ为防火保护层材料的热传导系数，W/(m·K).式(1)为迭代公式，应用不便.当防火保护层厚度d和热传导系数λ均为常数时，基于式(1)计算结果，通过数学拟合可得出ISO/CD 834-11：2003标准升温曲线下受防火涂料保护的钢构件升温简化计算公式[11]：式(1)，(2)的比较如图1所示(图中α=λ/d).钢构件的临界温度(即构件失效温度)通常为400～700℃，从图1可知，在该温度区段内，升温简化计算公式和升温迭代计算公式的计算结果十分接近.由于式(2)为显式表达式，因此极大地简化了钢构件的升温计算.2.1 热传导系数的计算如已知钢构件受火t时刻的温度θs，可求得防火涂料的热传导系数λ：根据钢构件标准耐火试验记录的构件升温曲线，由式(3)可得到热传导系数λ与θs 之间的关系曲线.由于热传导系数随温度而变化，对于构件升温计算不便.为此，本文在试验基础上，提出一种等效热传导系数的概念，采用一个有代表性的常量作为防火涂料的等效热传导系数.2.2 等效热传导系数的确定方法取炉温和钢构件温度的平均值作为涂层温度，将防火涂层温度为400～800℃时的热传导系数平均值作为等效热传导系数，如式(4)，(5)所示：式中: θp为涂层温度，℃；λe为防火涂层的等效热传导系数，W/(m·K).进行防火涂料保护钢构件在标准火灾升温下的试验，量测钢构件的受火升温，由式(3)计算得到钢构件在不同温度下的热传导系数.在400～800℃区段内，防火涂料的隔热性能比较稳定，试选择这一温度段内防火涂料热传导系数的平均值作为等效热传导系数.3.1 试验装置试验在同济大学工程结构抗火试验室小型火灾试验炉内进行，该试验炉的炉膛尺寸为1.0m×1.0m×1.2m，按ISO/CD 834-11：2003标准升温曲线升温.如图2所示，试验炉内可一次放置4个钢板试件，试件悬挂于有防火保护的支撑梁上；工字型钢试件一次可放置2个，竖直放在炉内地板上.3.2 试件3.2.1 标准试件采用尺寸为16mm×200mm×270mm的钢板作为基板.试件的截面形状系数Fi/V 为145.0m-1，与GB 14907—2002《钢结构防火涂料》所采用的试件截面形状系数接近.对涂覆厚度为10，20，30mm防火涂料的钢板试件分别进行防火测试，用热电偶测量试件温度.试件尺寸及测点布置(1，2，3)如图3所示.3.2.2 对照试件对照试件选取了截面分别为p00mm×400mm×16mm×12mm和p00mm×400mm×20mm×16mm两种工字型钢，其长度均为1.0m.涂层厚度分别与标准试件厚度相对应，即10，20，30mm.图4给出了工字型钢的尺寸和测点布置(1，2，3为测温热电偶).4.1 等效热传导系数的计算表1为按上述方法确定的各试件等效热传导系数值.由表1可见，标准试件及对照试件在同等涂层厚度下的等效热传导系数值具有很好的一致性.笔者曾提出等效热传导系数的计算方法，取钢构件在400～600℃内的热传导系数平均值作为等效热传导系数[12-13]，结果发现所得计算值有较大的离散性，不同试件的计算结果不方便进行统计分析.这是由于防火涂料的热传导系数与涂层温度有关，在不同涂层厚度下，钢构件处于同一温度区段时的炉温相差较大，致使涂层温度差别较大，难以得到等效热传导系数在不同涂层厚度下的规律.因此，不能用一定涂层厚度下的测试结果来预测其他厚度防火涂料保护下的钢构件温升.4.2 试验现象火灾升温过程中，非膨胀型防火涂料保护层性能稳定，无明显变化，试件温度平稳上升.熄火降温后，涂层出现明显裂缝，如图5所示.4.3 线性拟合由于材料的不均匀性等原因，不同涂层厚度下的等效热传导系数有差异.表1结果也显示，等效热传导系数基本上与涂层厚度呈线性关系，因此考虑以最小二乘法对所得等效热传导系数进行拟合处理，如图6所示，拟合公式为：以涂层厚度为20mm的等效热传导系数为特征参数，将d=20mm代入上式可得涂层的特征热传导系数为0.170W/(m·K).4.4 计算验证(1)将测试得到的涂层厚度代入式(6)，用所得等效热传导系数计算钢构件的理论温度.(2)根据ISO/CD 834-11：2003提出的被保护钢构件升温计算方法计算钢构件的理论温度.(3)在ABAQUS中对非膨胀型防火涂料保护工字型钢试件在火灾下的升温进行模拟，其中防火涂料的热传导系数采用钢板试件试验所得值.计算模型中，假定试件两端完全绝热，试件周围施加均匀的ISO/CD 834-11：2003升温曲线.计算模型如图7所示.将上述计算所得的理论温度与实测温度，以及工字型钢试件的模拟升温曲线与试验测得的升温曲线进行对比，结果如图8所示.由图8可见，计算模拟所得的钢构件升温曲线与试验测得的升温曲线符合较好.由此可得，用简单钢构件测试计算所得等效热传导系数可以有效预测同样厚度防火涂料保护钢构件在火灾下的升温.对不同涂层厚度的等效热传导系数进行线性拟合，并以涂层厚度为20mm的等效热传导系数作为特征值的方法对于预测钢构件的升温和防火涂料的性能检测都具有较大的意义.(1)自主设计的测试方法能够模拟非膨胀型防火涂料保护钢构件理论计算中采用的一维传热环境，且设计的标准试件尺寸小、制作方便，便于工程运用.(2)提出了计算非膨胀型防火涂料等效热传导系数的方法，计算所得不同涂层厚度下非膨胀型防火涂料的等效热传导系数具有较好的一致性和稳定性.(3)对不同涂层厚度下的等效热传导系数进行了线性拟合，并以20mm涂层厚度下的等效热传导系数作为特征值.(4)利用计算所得等效热传导系数，计算采用非膨胀型防火涂料保护钢构件在火灾下的升温.试验与升温计算的对比表明，采用小钢板试件试验结果计算所得的等效热传导系数可相当精确地模拟非膨胀型防火涂料保护钢构件在火灾下的升温.【相关文献】[1] 李国强，韩林海，楼国彪，等.钢结构及钢-混凝土组合结构的抗火设计[M].北京:中国建筑工业出版社，2006:3-5.LI Guoqiang，HAN Linhai，LOU Guobiao，et al.Fire-resistant design of steel and steel-concrete composite structure[M].Beijing:China Architecture & Building Press，2006:3-5.(in Chinese)[2] YB/T 4130—2005 耐火材料导热系数试验方法(水流量平板法)[S].YB/T 4130—2005 Refractory materials—Determination of thermalconductivity(calorimeter)[S].(in Chinese)[3] GB/T 17911—2006 耐火材料陶瓷纤维制品试验方法[S].GB/T 17911—2006 Refractory products—Methods of test for ceramic fiberproducts[S].(in Chinese)[4] GB/T 5990—2006 耐火材料导热系数试验方法(热线法)[S].GB/T 5990—2006 Refractory products—Determination of thermal conductivity—Hot-wire method[S].(in Chinese)[5] ISO/CD 834-11:2003 Fire resistance tests—Elements of building construction，assessment method of fire protection system applied to structural steel members，international organization for standardization[S].[6] RAHMANIAN I，WANG Y C.A combined experimental and numerical method for extracting temperature-dependent thermal conductivity of gypsumboards[J].Construction and Building Materials，2012，26(1):707-722.[7] de KORTE A C J，BROUWERS H J H.Calculation of thermal conductivity of gypsum plasterboards at ambient and elevated temperature[J].Fire and Materials，2010，34(2):55-75.[8] HOPKIN D J，LENNON T，EL-RIMAWI J，et al.A numerical study of gypsum plasterboard behaviour under standard and natural fire conditions[J].Fire and Materials，2012，36(2):107-126.[9] SADIQ H，WONG M B，AL-MAHAIDI R，et al.Heat transfer model for a cementitious-based insulation with moisture[J].Fire and Materials，2014，38(5):550-558.[10] KEERTHAN P，MAHENDRAN M.Numerical studies of gypsum plasterboard panels under standard fire conditions[J].Fire Safety Journal，2012，53:105-119.[11] CECS 200:2006 建筑钢结构防火技术规范[S].CECS 200:2006 Technical code for fire safety of steel structure in buildings[S].(in Chinese) [12] 韩君.钢结构防火涂料隔热性能参数测定方法研究[D].上海:同济大学，2009.HAN Jun.Measuring method of fire insulation parameters of steelstructures[D].Shanghai:Tongji University，2009.(in Chinese)[13] 韩君，李国强，楼国彪.非膨胀型防火涂料的等效热传导系数及其试验方法[J].防灾减灾工程学报，2012，32(2):191-196.HAN Jun，LI Guoqiang，LOU Guobiao.Equivalent thermal conductivity of non-expansive fireproof coating and its test method[J].Journal of Disaster Prevention and Mitigation Engineering，2012，32(2):191-196.(in Chinese)。
建筑设计中的防火材料性能测试方法
建筑设计中的防火材料性能测试方法防火材料的性能测试对于建筑设计至关重要，它能确保建筑的安全性和防火性能。
本文将介绍建筑设计中常用的防火材料性能测试方法。
一、燃烧性能测试燃烧性能测试是评估防火材料的抗火性能的一种重要手段。
常见的燃烧性能测试包括燃烧试验和热释放速率试验。
1.燃烧试验燃烧试验主要通过对材料进行点燃观察，判断其燃烧行为和可燃性。
实验设备包括燃烧室、温度计等。
燃烧试验结果可以根据国家标准将防火材料分为若干等级，如A级、B级等，从而指导建筑设计中的材料选择。
2.热释放速率试验热释放速率试验能够定量评估材料在燃烧过程中释放的热量和烟雾。
这种试验利用热释放速率测试仪测量材料在不同温度下的热释放速率，通过分析热释放曲线和烟雾生成量，判断材料的燃烧性能。
二、耐火性能测试耐火性能测试是评估材料在高温环境下抗火能力的方法。
通过耐火性能测试，可以确定建筑中的材料在火灾发生时能够承受的高温时间和温度。
1.高温抗挤压试验高温抗挤压试验是一种常用的耐火性能测试方法。
它通过将材料置于高温炉中，对其进行高温暴露，检测其在高温下的强度和变形情况。
这一测试方法可以评估材料在火灾中的耐火性能。
2.高温热膨胀试验高温热膨胀试验用于评估材料在高温下的膨胀性能。
将材料暴露于高温环境中，观察其膨胀情况和破坏形态，从而判断其耐火性能。
三、热传导性能测试热传导性能测试用于评估材料的导热性能，即材料在高温下传导热量的能力。
这种测试可以帮助建筑设计师选择适合的防火材料，以确保建筑结构在火灾中的安全性。
1.热传导系数测试热传导系数测试是一种常用的热传导性能测试方法。
通过测量材料在不同温度下的热传导系数，可以评估其导热性能。
这有助于确定材料的防火性能。
2.热传导率测试热传导率测试用于评估材料在高温条件下传导热量的能力。
实验中，可以使用热传导率测试仪测量材料的热导率，从而确定其防火性能。
结论防火材料的性能测试在建筑设计中具有重要作用。
通过燃烧性能测试、耐火性能测试和热传导性能测试等方法，可以评估材料的抗火能力和耐高温能力，为建筑设计提供科学依据。
非膨胀型防火涂料等效热传导系数
非膨胀型防火涂料等效热传导系数一、引言防火涂料是一种常见的防火材料，其可以在建筑物发生火灾时起到很好的防护作用。
而非膨胀型防火涂料是其中一种较为特殊的涂料，其与传统的膨胀型防火涂料有所不同。
本文将从非膨胀型防火涂料等效热传导系数这一方面进行详细讨论。
二、非膨胀型防火涂料简介非膨胀型防火涂料是指在高温下不会产生膨胀现象的防火涂料。
其主要成分为无机材料和有机材料，具有优异的抗水性、耐候性和耐化学性等特点。
相比于传统的膨胀型防火涂料，其具有更好的稳定性和持久性。
三、等效热传导系数等效热传导系数是指在单位时间内单位面积上的热流量与温度差之比。
对于非膨胀型防火涂料来说，其等效热传导系数越小，表明其在高温下能够更好地隔离热源，从而保护建筑物。
四、非膨胀型防火涂料等效热传导系数的影响因素1.材料组成：非膨胀型防火涂料的材料组成直接影响其等效热传导系数。
一般来说，无机材料比有机材料具有更好的隔热性能，因此含有较高比例无机材料的防火涂料等效热传导系数较小。
2.厚度：非膨胀型防火涂料的厚度也会影响其等效热传导系数。
厚度越大，其隔热性能越好，等效热传导系数越小。
3.温度：温度是影响非膨胀型防火涂料等效热传导系数的重要因素。
在高温下，其等效热传导系数会变大，因此需要选择合适的材料和厚度来保证其隔热性能。
五、非膨胀型防火涂料等效热传导系数测试方法目前常用的测试方法包括平板法、圆柱法和球形法等。
其中平板法是最为常见的测试方法，其原理是将待测样品放置在两个恒定温度的平板之间，通过测量热流量和温度差来计算等效热传导系数。
六、结论非膨胀型防火涂料等效热传导系数是评价其隔热性能的重要指标。
其影响因素包括材料组成、厚度和温度等。
为了保证其隔热性能，需要选择合适的材料和厚度，并采用合适的测试方法进行检测。
涂料导热系数检测标准
涂料导热系数检测标准涂料导热系数检测标准是在涂料行业中非常重要的一个指标。
它能够评估涂料在导热性能方面的表现，并帮助人们选择适合的涂料产品。
在本文中，我们将介绍涂料导热系数检测标准的相关内容，以及其在实际应用中的重要性。
首先，涂料导热系数是指涂料材料导热性能的一个参数，它反映了涂料在传热过程中的能力。
导热系数越小，涂料的绝缘性能越好，热量的传导速度越慢。
而导热系数越大，则表示涂料的导热性能越好，热量的传导速度越快。
因此，涂料导热系数的检测对于选择合适的涂料材料至关重要。
涂料导热系数的检测标准通常包括两个方面：测试方法和测试结果的评估。
测试方法是指确定涂料导热系数的具体实验方法，其中常用的方法包括传热系数仪法、热流计法和热板法等。
每种方法都有其适用的领域和具体操作步骤，测试人员需要根据实际情况选择合适的方法进行测试。
而对于测试结果的评估，则需要参考相关的标准和规范。
在涂料行业中，常用的标准包括国际标准化组织（ISO）的ISO22007-2:2015、美国ASTM国际标准和欧洲标准等。
这些标准对于涂料导热系数的测试方法和结果的评估都有相应的规定，测试人员需要遵循这些规定进行操作。
涂料导热系数的检测在实际应用中具有重要的意义。
首先，它可以帮助用户选择适合的涂料产品。
不同的应用领域对于涂料的导热性能要求不同，例如建筑行业对于外墙涂料的导热性能要求较低，而电子行业对于散热涂料的导热性能要求较高。
通过检测涂料的导热系数，用户可以选择符合其需求的涂料产品。
其次，涂料导热系数的检测还可以评估涂料的质量。
导热系数是涂料性能的一个重要指标，它与涂料的成分和工艺有关。
通过检测涂料的导热系数，可以判断涂料的制备工艺是否合理，成分是否符合要求，从而提高涂料的质量。
最后，涂料导热系数的检测还具有研发和创新的意义。
通过对不同涂料材料导热系数的比较和分析，可以为涂料的研发和创新提供参考。
例如，通过将导热系数较低的材料引入涂料中，可以改善涂料的绝缘性能；而通过将导热系数较高的材料引入涂料中，可以提高涂料的导热性能。
非膨胀型防火涂料的热传导系数
非膨胀型防火涂料的热传导系数1. 什么是非膨胀型防火涂料？嘿，大家好！今天咱们来聊聊一种很特别的材料——非膨胀型防火涂料。
这玩意儿可不是普通的涂料，它的主要功能就是防火！想象一下，你家里有个特别的保护罩，能帮你抵挡那些熊熊烈火，感觉是不是很安心？这种涂料在建筑和工业上用途广泛，尤其是在需要防火的地方，比如电缆、钢结构等。
它的工作原理简单来说，就是通过形成一层保护膜，降低热量的传导，防止火势蔓延。
说白了，就是给你多一层保障，生活中可得好好利用啊！1.1 防火涂料的基本特性那么，这种非膨胀型防火涂料具体有什么特性呢？首先，它的热传导系数可真是让人刮目相看！热传导系数越低，说明材料的隔热性能越好。
这样一来，火源的热量就不容易通过涂层传递到下面的材料上，能够有效延缓火灾的发生。
再说了，这种涂料在高温下的表现也相当不错，不容易变形，更不会掉链子。
想象一下，在关键时刻，它能像一个超级英雄一样，拯救你和你的家！1.2 与膨胀型防火涂料的区别说到这里，大家可能会问，那非膨胀型和膨胀型防火涂料有什么区别呢？这就像两兄弟，各有各的本事。
膨胀型涂料在高温下会迅速膨胀，形成一层泡沫，像个火焰隔离器，反而非膨胀型则是保持原状，稳定性更强。
对于那些需要长期耐高温的地方，非膨胀型涂料可是个靠谱的选择。
要是用膨胀型的，万一膨胀得太厉害，反而可能会影响结构，像是喝了太多汽水的孩子，噗一声就炸了。
所以，选对了材料，才能做到“万无一失”！2. 热传导系数的影响因素说完了涂料的基本情况，咱们再来聊聊热传导系数这个小伙伴，它可不是孤零零的。
它的值受到多种因素的影响，像是材料的组成、厚度、温度等等。
简单来说，就是它的“表现”受很多条件的制约，像在舞台上演出的明星，得有合适的灯光和音响才能闪闪发光。
2.1 材料的组成首先，材料的组成就像做菜的配方。
你要是放了好东西，肯定能做出美味佳肴！非膨胀型防火涂料通常包含一些无机物，比如硅酸盐，这些成分能有效降低热传导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
非膨胀型防火涂料和防火板等效导热系数测试方法
1、现场施工所采用防火材料的导热系数可按下列步骤进行检测：
(1)预制图A.0.1-1所示截面的钢试件，长度1.0mβ
(2)在钢结构防火工程的施工现场，采用现场施工的防火材料对钢试件进行防火保护(图A.0.1-2 ),厚度取20mm o试件两端用相同防火材料封堵。
(3 )对钢试件进行标准火灾升温试验，量测1.5h时刻试件在图A.O.1-3所示测点处的温度。
图A.0.1-2防火保护试件截面
图A.O.1-1钢试件截面图A.0.1-2防火保护试件截面
图A.0.1-3试件上温度测点布置
(4 )计算钢试件的预测温度。
对于采用非膨胀型防火涂料保护的试件：
TΛ= ( √0. O44+O. 403λi-0. 2) × 5400+ ‰ (A.O. 1-1)
对于采用防火板保护的试件：
⅛∖ = (√δ∙ 044+0∙ 286互一0.2)X54OO+To (A∙ 0∙ 1・2) 式中Tso一试验前试件的初始温度(°C);
λi——防火材料的导热系数［W/(m-。
］。
(5 )如果各测点的最高温度Tmax和平均温度To满足下列公式：
T IMZ≤L15T S^ (A. 0. 1-3)
T0≤Tβ(A.O. 1-4)
则施工所用材料的导热系数与产品标准值相符，否则，不相符。
2、非膨胀型防火涂料和防火板的等效导热系数，可按下列步骤进行测定：
(1)预制图A.0.1-1所示截面的钢试件，长度1.0m o
(2 )采用待测防火材料对钢试件进行防火保护(图A.0.1-2 )，厚度取20mm o
试件两端用相同防火材料封堵。
(3 )对钢试件进行标准火灾升温试验,量测1.5h时刻试件在图A.0.1-3所示测点处的温度。
(4 )计算各测点的平均温度Too
(5 )计算防火材料的等效导热系数MW/(m，C)］。
对于非膨胀型防火涂料：
A=2∙481(⅞^+0.2) -0. 109 (A. 0.2-1)
∖ u4UU /
对于防火板：
A = 3∙479(⅛J^+0.2) ~0. 154(A.O. 2-2)
/
\ 34。
