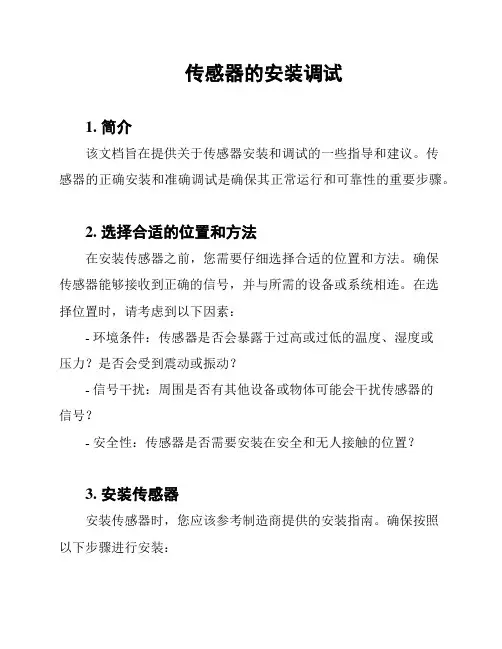

传感器的安装调试
传感器的安装调试1. 简介该文档旨在提供关于传感器安装和调试的一些指导和建议。
传感器的正确安装和准确调试是确保其正常运行和可靠性的重要步骤。
2. 选择合适的位置和方法在安装传感器之前，您需要仔细选择合适的位置和方法。
确保传感器能够接收到正确的信号，并与所需的设备或系统相连。
在选择位置时，请考虑到以下因素：- 环境条件：传感器是否会暴露于过高或过低的温度、湿度或压力？是否会受到震动或振动？- 信号干扰：周围是否有其他设备或物体可能会干扰传感器的信号？- 安全性：传感器是否需要安装在安全和无人接触的位置？3. 安装传感器安装传感器时，您应该参考制造商提供的安装指南。
确保按照以下步骤进行安装：1. 准备工作：阅读并理解安装指南中的说明，准备所需的工具和材料。
2. 准备安装位置：清理和准备传感器的安装位置，确保其平整、干净并不会产生冲突。
3. 连接传感器：将传感器与所需的设备或系统连接，确保连接正确、稳固。
4. 安装保护措施（如有需要）：根据需要，安装适当的保护措施，以防止传感器受到损坏或误操作。
4. 调试传感器安装完成后，需要对传感器进行调试。
以下是一些建议：- 验证连接：检查传感器与设备或系统的连接是否正确。
确保连接牢固，没有松动。
- 校准：根据制造商提供的指南，对传感器进行校准。
确保传感器能够准确地测量和检测所需的参数。
- 测试：进行各种测试，确保传感器能够正常工作，并提供准确的数据。
- 监控和调整：在实际使用中，持续监控和调整传感器的性能，以保证其长期运行和准确性。
- 故障排除：如果传感器在调试过程中或使用过程中出现问题，参考制造商的指南进行故障排除，并及时采取适当的修复措施。
5. 结论传感器的安装和调试是确保其正常运行和可靠性的重要步骤。
通过选择合适的位置和方法，按照制造商的指南进行安装，以及仔细进行调试和监控，您可以确保传感器提供准确可靠的数据以支持相应的应用。
传感器调校管理制度
传感器调校管理制度第一章总则第一条为规范传感器调校工作，提高传感器的准确性和稳定性，保障生产安全和生产质量，制定本制度。
第二条本制度适用于公司生产车间、检修车间及相关部门进行传感器调校工作。
第三条传感器调校管理应遵循“科学、规范、严谨、准确”的原则，确保调校结果的准确性和可靠性。
第四条传感器调校管理工作由公司质量部门负责监督，各部门负责具体执行。
第五条公司应当加强对员工的传感器调校管理工作培训，提高员工的操作技能和管理水平。
第六条本制度所称传感器，指的是用来检测、测量和监控各种前端物理量的传感器。
第七条传感器调校工作应当遵循国家相关法律法规和标准，确保工作的合法合规。
第二章传感器调校管理流程第八条传感器调校管理工作应当由具有相应资质的专业人员进行操作。
第九条传感器调校工作应当事先进行充分的准备工作，包括检查设备状态、准备调校工具和材料等。
第十条传感器调校前，应当对被测物理量进行准确的测量和记录，作为调校的依据。
第十一条传感器调校应当严格按照设备操作手册和相关标准进行操作，确保调校的准确性和安全性。
第十二条传感器调校后，应当对调校结果进行准确的记录和分析，并及时对不合格的结果进行处理。
第十三条传感器调校结果应当进行报告，并保存相关记录和文档，作为后续管理和追溯的依据。
第三章传感器调校质量管理第十四条公司应当建立健全传感器调校质量管理体系，确保调校结果的准确性和可靠性。
第十五条传感器调校质量管理体系应包括质量目标、质量管理程序、质量保证措施和质量评价等内容。
第十六条传感器调校质量管理主要包括人员管理、设备管理、过程控制和质量管理四个方面。
第十七条传感器调校质量管理主要工作应当由公司质量部门负责，各部门负责具体执行。
第十八条传感器调校质量管理应当定期进行内部审核和外部审核，确保管理体系的有效性和符合性。
第四章传感器调校安全管理第十九条公司应当建立健全传感器调校安全管理体系，确保调校工作的安全性和可靠性。
传感器调校制度范本
传感器调校制度范本第一章总则第一条为了保证传感器的准确性和可靠性，提高设备运行效率和工作安全性，制定本制度。
第二条本制度适用于公司内部所有传感器的调校工作。
同时，各部门可以根据本制度的要求制定相关的实施细则。
第三条传感器调校是指对传感器进行校准、校验和维护等工作，以确保其输出结果的准确性和稳定性。
第四条传感器调校工作由专业的技术人员负责，具有相应的技能和知识。
第五条传感器调校应遵循科学、严谨、公正的原则，严格按照标准操作程序进行。
第六条各部门应加强对传感器调校工作的组织和领导，确保其顺利进行。
第二章调校管理第七条调校前，应对传感器进行详细的检查，并记录相关的信息，包括传感器型号、出厂日期、使用年限、校验周期等。
第八条调校工作应在封闭的环境中进行，以减少外部干扰，确保精确的测量结果。
第九条调校工具应选择合适的类型和规格，并具备相应的准确度和可靠性。
第十条调校过程中，应使用标准器具进行校准，确保测量结果的准确性和稳定性。
第十一条调校结果应记录在调校记录表中，包括调校日期、调校人员、调校结果等信息。
第十二条调校后，应对传感器进行再次检查，确保调校结果正确。
第十三条调校过程中，如遇到问题或异常情况，应及时停止调校工作并报告上级领导。
第三章调校程序第十四条传感器调校应按照以下步骤进行：1. 准备工作：检查传感器的工作环境和条件是否满足调校要求，准备调校所需的工具和设备。
2. 校准准备：根据标准操作程序，检查校准相关的设备和仪器是否准备完备，确保其功能正常。
3. 校准执行：按照校准计划和要求，对传感器进行校准操作。
在校准过程中，应按照标准操作程序进行，确保校准的准确性和稳定性。
4. 校准评审：对校准结果进行评审和确认，确保校准结果符合要求。
5. 归档和追溯：将校准记录和相关文件进行归档，确保校准结果能够追溯和复查。
第四章调校记录第十五条调校记录应包括以下内容：1. 传感器的基本信息，包括型号、出厂日期、使用年限、校验周期等。

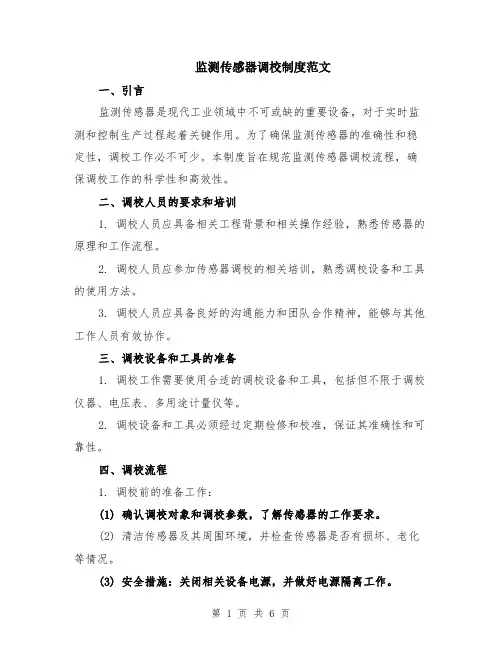

监测传感器调校制度范文（二篇）
监测传感器调校制度范文一、引言监测传感器是现代工业领域中不可或缺的重要设备，对于实时监测和控制生产过程起着关键作用。
为了确保监测传感器的准确性和稳定性，调校工作必不可少。
本制度旨在规范监测传感器调校流程，确保调校工作的科学性和高效性。
二、调校人员的要求和培训1. 调校人员应具备相关工程背景和相关操作经验，熟悉传感器的原理和工作流程。
2. 调校人员应参加传感器调校的相关培训，熟悉调校设备和工具的使用方法。
3. 调校人员应具备良好的沟通能力和团队合作精神，能够与其他工作人员有效协作。
三、调校设备和工具的准备1. 调校工作需要使用合适的调校设备和工具，包括但不限于调校仪器、电压表、多用途计量仪等。
2. 调校设备和工具必须经过定期检修和校准，保证其准确性和可靠性。
四、调校流程1. 调校前的准备工作：(1) 确认调校对象和调校参数，了解传感器的工作要求。
(2) 清洁传感器及其周围环境，并检查传感器是否有损坏、老化等情况。
(3) 安全措施：关闭相关设备电源，并做好电源隔离工作。
2. 进行传感器调校：(1) 连接调校仪器和传感器，确保连接正确和牢固。
(2) 调校仪器设置：根据传感器类型和调校要求，正确设置调校仪器的参数。
(3) 采集数据：使用调校仪器采集传感器的输出数据，并记录下来。
(4) 分析数据：根据采集的数据分析传感器的性能和准确性。
(5) 调校参数设置：根据分析结果，进行调校参数的设置，以提高传感器的准确性和性能。
(6) 反复调校和测试：根据调校参数设置进行反复调校和测试，直至满足要求为止。
3. 调校后的工作：(1) 保存调校数据和记录：保存调校过程中的数据和记录，以备后续分析和验证。
(2) 清理和检查：清理调校仪器和传感器，并进行检查，确保设备完好无损。
(3) 文件归档：将调校过程中的相关文件和记录进行归档，保留备份。
(4) 提交调校报告：编写调校报告，详细记录调校过程、采集数据、分析结果和调校参数设置等，并提交给相关部门。
电力传感器的校准与调试
电力传感器的校准与调试一、引言电力传感器是用于测量电力参数的重要设备，它能够将电流和电压信号转化为适合测量的小信号输出。
为了确保电力传感器的准确性，校准与调试是一个必要的步骤。
本文将介绍电力传感器校准与调试的方法和步骤。
二、电力传感器的校准与调试方法1. 准备工作在进行电力传感器的校准与调试之前，需要做好以下准备工作：- 获取相关的校准工具和设备，包括标准电阻、标准电流源和标准电压源等；- 确保校准工具和设备的精度和稳定性；- 清洁和检查电力传感器，确保其正常工作状态。
2. 校准电流传感器校准电流传感器的步骤如下：- 将标准电流源与电流传感器连接，通过标准电流源输入不同的电流值；- 测量电流传感器输出的信号，并与标准电流源的电流进行比较；- 根据测量结果，调整电流传感器的增益和偏移，使其输出与标准电流源的电流一致。
3. 校准电压传感器校准电压传感器的步骤如下：- 将标准电压源与电压传感器连接，通过标准电压源输入不同的电压值；- 测量电压传感器输出的信号，并与标准电压源的电压进行比较；- 根据测量结果，调整电压传感器的增益和偏移，使其输出与标准电压源的电压一致。
4. 校准功率传感器校准功率传感器的步骤如下：- 将电流传感器和电压传感器连接到被测电路上，测量电流和电压的信号；- 计算功率传感器的输出值，并与被测电路的实际功率进行比较；- 根据测量结果，调整功率传感器的增益和偏移，使其输出与实际功率一致。
5. 调试电力传感器在完成校准后，需要进行电力传感器的调试，确保其在实际应用中的准确性和稳定性。
调试的步骤如下：- 将电力传感器连接到被测电路上，进行实际的测量；- 检查传感器输出的信号，与实际的电流和电压进行比较；- 根据测量结果，调整传感器的参数，使其输出与实际值一致。
三、注意事项在进行电力传感器的校准与调试时，需要注意以下几点：1. 确保校准工具和设备的精度和稳定性，避免对校准结果产生误差；2. 根据传感器的规格和性能要求来选择适当的校准方法和工具；3. 在校准和调试过程中，应根据测量结果及时调整传感器的增益和偏移量；4. 定期检查和校准电力传感器，以保证其长期的准确性和可靠性。
传感器调试方法范文
传感器调试方法范文以下是一套常用的传感器调试方法，可帮助工程师快速检测和调整传感器的参数和功能。
1.了解传感器的工作原理和特征在进行传感器调试之前，首先要了解传感器的工作原理和特征。
不同类型的传感器有不同的工作原理，例如，光敏传感器使用光电效应来检测光强度，而加速度传感器则通过测量物体的加速度来计算运动状态。
了解传感器的工作原理和特征将有助于准确地进行调试和优化。
2.确定传感器的输出和敏感度传感器的输出是指传感器所测量的物理量的电信号表示。
在进行调试之前，需要确定传感器的输出类型和幅度范围。
有些传感器的输出是模拟信号，如电压或电流，而其他传感器的输出是数字信号。
此外，还要确定传感器的敏感度，即传感器对物理量变化的响应程度。
3.校准传感器参数传感器的参数校准是调整和校准传感器输出的过程。
传感器的准确度和稳定性受到许多因素的影响，如环境温度、电池电量、偏差和漂移等。
因此，需要对传感器进行参数校准，以确保其在各种条件下的准确性和稳定性。
校准传感器的方法之一是在已知环境中进行测试。
通过将传感器置于已知条件下，并与参考标准进行比较，可以确定传感器输出的偏差和误差。
然后，根据校准结果，可以对传感器的增益、偏移和线性性等参数进行调整。
4.测试传感器的功能和性能传感器的功能测试是确保传感器按照预期工作的过程。
传感器应能够实时采集环境数据，并将其转换为可用的信号。
因此，需要测试传感器是否能够准确地测量物理量，并将其正确转换为电信号。
功能测试可以通过模拟或模拟环境测试来完成。
例如，对于温度传感器，可以将其置于已知温度的热源中，并与参考温度计进行比较。
对于加速度传感器，可以将其连接到移动设备上，并测试其对运动状态的测量准确性。
性能测试是评估传感器实际性能的过程。
性能测试可以通过测量传感器的灵敏度、响应时间、线性度、稳定性和再现性等指标来完成。
这些指标可以用来评估传感器的批次一致性和长期使用的稳定性。
5.优化传感器性能在调试传感器时，常常需要对传感器进行性能优化，以提高其准确性和可靠性。
传感器的自校准方法
传感器的自校方法是指通过对传感器进行一系列校准和测试，以确定传感器的准确性和精度的方法。
自校方法通常包括以下几个步骤：
1.零点校准：将传感器的输出电压调整为零，以消除零点偏移对测量结果的影响。
2.满度校准：将传感器的输出电压调整到满度值，以消除满度误差对测量结果的影响。
3.线性校准：通过在传感器输出范围内加入一系列已知的标准电阻值，测量传感器的输出电压与电阻值之间的关系，以确定传感器的线性度。
4.灵敏度校准：通过在传感器输出范围内加入一系列已知的标准输入信号，测量传感器的输出电压与输入信号之间的关系，以确定传感器的灵敏度。
5.重复性校准：通过在同一输入信号下多次测量传感器的输出电压，以确定传感器的重复性误差。
6.温度校准：通过在不同温度下测量传感器的输出电压，以确定传感器的温度漂移。
需要注意的是，不同类型的传感器可能需要不同的自校方法，因此在进行自校时应当根据具体情况选择相应的方法和标准。
同时，为了保证自校结果的准确性，自校应当由专业人员进行，并严格按照标准进行操作。
传感器调校制度[1]
传感器调校制度一、制度背景和目的为了保证企业生产过程中传感器工作准确、稳定，提高产品质量和生产效率，制定本《传感器调校制度》。
本制度旨在规范传感器调校工作流程，明确相关职责和要求，确保传感器调校工作顺利进行。
二、适用范围本制度适用于企业的生产部门、质量检验部门，以及相关从业人员。
三、主要内容和要求1. 职责分工1.1 生产部门：负责安装和连接传感器，并进行初步调试工作。
1.2 质量检验部门：负责传感器的准确性测试和最终调校。
1.3 相关从业人员：负责协助生产部门和质量检验部门进行传感器调校工作。
2. 传感器安装和连接2.1 生产部门负责根据生产工艺要求正确安装传感器，并确保传感器与相关设备的正确连接。
2.2 传感器连接过程中，应注意避免过度扭曲、拉伸或过度弯曲传感器，避免损坏传感器。
3. 初步调试3.1 生产部门在安装完传感器后，应进行初步调试，确保传感器的基本功能运行正常。
3.2 初步调试包括传感器开关功能测试、信号输出测试等环节，生产部门应按照相关工艺要求进行调试。
4. 传感器准确性测试和最终调校4.1 质量检验部门负责对已安装和初步调试完成的传感器进行准确性测试。
4.2 准确性测试包括传感器输出值与标准值的比对，质量检验部门应使用先进的测试设备和标准工艺进行测试。
4.3 若传感器准确性存在偏差，质量检验部门应进行最终调校。
4.4 最终调校包括传感器的校正、调整和校准，调校方法应符合相关工艺要求，避免对传感器造成损坏。
5. 管理标准5.1 传感器调校工作由专业人员进行，要求具备相关技术和实践经验。
5.2 调校前，生产部门应对传感器进行详细记录，包括型号、安装位置等信息。
5.3 调校过程中，应按照相关工艺要求进行操作，记录每次调校的结果和调整参数。
5.4 调校记录应详实、准确，并妥善保存，以备随时查阅。
6. 考核标准6.1 对传感器调校工作进行绩效考核，主要考核指标包括：准确性、稳定性、效率和效果。
传感器调校制度
传感器调校制度
是指制定和实施传感器调校的规范和方法，以确保传感器的准确性和可靠性。
这个制度通常包括以下几个方面：
1. 标准和规范：制定适用于不同类型传感器的标准和规范，规定传感器调校的要求和程序。
2. 设备和人员：确保传感器调校设备的合理性和可靠性，以及具备相应技术水平的人员进行调校工作。
3. 调校程序：制定详细的调校程序，包括传感器的校准、调整和验证等步骤，以确保传感器输出的准确性和稳定性。
4. 记录和报告：对于每次传感器调校，应详细记录相关信息，包括调校日期、调校人员、调校结果等，并及时向相关部门或人员报告。
5. 定期检查：定期对传感器进行检查和调校，以确保其长期的准确性和可靠性。
通过制定和实施传感器调校制度，可以有效提高传感器的准确性和可靠性，确保传感器在工作过程中的有效性和稳定性。
此外，传感器调校制度还可以为传感器的维护和管理提供指导，提高传感器的使用寿命和性能。
第 1 页共 1 页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.空氣壓力傳感器 MPS-P3RC-G 的設置方法,內容及步驟過程.該傳感器的設置內容分通用設置和系統設置,通用設置共有8段,第一,二段針對輸出1(OUT1)(這也是我們機器中使用的訊號),第三,四段針對輸出2(OUT2),第五段針對真空設置,第六,七,八段為其他通用設置.第一段為輸出1(OUT1)的數據設置,第二段為輸出1(OUT1)的模式設置.數據是和模式有關的,所以應首先設置模式.按 “MODE” ,出現 “- 1 –“,這時再按 “▲或▼” 至出現 “- 2 –“,等候3秒鐘,然後有 “OUT1”及其模式數據 “HYS 或 CnP 或 OFF” 交替顯示,按 “▲或▼” 選擇“CnP”後再按 “MODE”,出現 “END”即完成該段設置; 按 “MODE” ,出現 “- 1 –“,等候3秒鐘,出現輸出1(OUT1)的數據,按 “▲或▼”先設置低限值A後再按 “MODE”,又按 “▲或▼”設置高限值b後再按 “MODE”, 出現 “END”即完成該段設置;第三,四段完全按第一,二段的設置方法及步驟進行即可;第五段為真空度自動偵測教導, 按 “MODE” ,出現 “- 1 –“,這時再按 “▲或▼” 至出現 “- 5 –“,等候3秒鐘,即進入其自動偵測教導;第六段為數據更新時間及傳感器反應時間設置. 按 “MODE” ,出現 “-1 –“,這時再按 “▲或▼” 至出現 “- 6 –“,等候3秒鐘,出現 “Dsp”及其數據交替顯示,這是數據更新時間設置,範圍是 0.1~3 秒鐘,按 “▲或▼”設置該值後再按 “MODE”,出現 “AuE” 及其數據交替顯示,這是傳感器反應時間設置,該數據乘以2 便是反應時間,例如數據為 1 時反應時間是 2毫秒,按 “▲或▼”設置該值後再按“MODE”,出現 “END”即完成該段設置;第七段為瞬間最高值,最低值的采集及顯示設置. 按 “MODE” ,出現 “-1 –“,這時再按 “▲或▼” 至出現 “- 7 –“,等候3秒鐘,出現 “Pb” 和 “OFF 或 ON” 交替顯示,ON為采集,OFF則反之, 按 “▲或▼”設置該值後再按 “MODE”,出現 “PbL” 及其數據交替顯示,這是采集時間,範圍是 2~99 秒鐘,按 “▲或▼”設置該值後再按 “MODE”,出現 “Pbd” 及其數據交替顯示,這是采集數據顯示設置,”PE”為顯示最高值,”bo”為顯示最低值,”du”為兩者均顯示. 按 “▲或▼”設置該值後再按“MODE”,出現 “END”即完成該段設置;第八段為瞬間最高值,最低值的顯示方式設置.系統設置如下:同時按 “MODE” 和 “▲”後, 出現 “OUT1”和 “n.c. 或 n.o.” 交替壹顯示, 按 “▲或▼” 選擇“n.o.”後再按 “MODE”,出現 “OUT2”和 “n.c. 或 n.o.” 交替顯示, 按 “▲或▼” 選擇“n.o.”後再按 “MODE”,出現的是顯示數據的單位設置.”PA”為kPa,“bR”為BAR,”Fg”為kgf/cm ²,”PS”為PSI,”Hg”為mmHg,”iH”為incHg.再按 “MODE”,出現”ESY”,選擇”OFF”後再按 “MODE”, 出現 “END”即完成該設置.同時按 “MODE” 和 “▼”可鎖住按鈕使數據不被更改,再按則解除.按住 “MODE” 超過3秒鐘,顯示的數據會被清零.2.PS-T1/T2一鍵式校正分離放大器型光電傳感器操作指南A.放大器指示說明:( 從放大器上部開始介紹)a.操作指示燈:(紅色LED)此燈會亮當控制輸出信號的時候b.穩定操作指示燈:(綠色LED).此燈會亮在以下情況：接收到足夠的光強度或光束被穩定阻隔(中斷，阻擋)c.校正指示燈(黃色LED)：此燈會亮當作靈敏度校正的時候d.SET。
靈敏度校正用的按鈕.e.LOCK.操作保護開關.當此開關被拔到上方(即LOCK位置時)，禁止進行靈敏度調校，即是按SET按鈕亦無用處。
f.輸出時間選擇開關.OFF D表示延時40毫秒后再輸出OFFON D 表示延時40毫秒后再輸出ONOFF 表示不延時說明：當檢測物體有無的時候，假定物體有的時候輸出信號，那么如果物體很快通過檢測頭，那么有可能輸出的信號PLC會無法收到，(如物體3毫秒內通過了傳感器，無PLC的循環時間通常會大于3毫秒的時候可能會無法偵知)，這時你可以將此開關拔到OFF D，那么輸出信號將會最少保持40毫秒，而PLC可以偵知。
從以上的說明可以知道，OFF D實際意思是輸出ON信號的時候，最少保持40毫秒，而ON D的意思是輸出OFF的時候，最少保持40毫秒。
而OFF就是實時輸出OFF、ON信號g.輸出選擇開關. 此開關拔到DARK ON代表擋光的時候輸出ON信號，而LIGHT ON代表透光(入光)的時候輸出ON信號..一般而言，對望型傳感器擋光時輸出ON，而反射型則是入光時輸出ON信號(此時代表有物體)h.FINE/TURBO選擇開關:此開關拔到FINE代表超高精度，拔到TURBO貳代表超長距離檢測.請依實際情況設定。
注意：TURBO開關僅適用于以下光電傳感器頭:PS-55,PS-05,PS-52,PS-201,PS-202,PS-45,PS-205.除此以外，其它不支持TURBO開關.(TURBO開關時檢測的距離是FINE的2倍)B.靈敏度調校方法使用移動物體來作靈敏度調校a.全自動校正方式1.先按住SET按鈕不放，然后將要檢測的物體移到傳感器頭去擋光2.約3秒左右，放大器上面的黃色LED會閃爍。
3.當黃色LED閃爍了，松開SET按鈕。
黃色LED會熄滅。
調校完成。
檢測微小差別b.兩點法調校1.當有物件擋光時，按下SET按鈕并松開.校正指示燈(黃色LED)會亮.2.移走物件，并按下SET按鈕并松開，校正指示燈熄滅，調校完成.用于目標定位的調校方法c.定位調校1.當無物件時，按下SET按鈕并松開，調校指示燈(黃色LED)亮2.放物件到它將會需要檢測的位置。
3.按下SET按鈕直到調校指示燈閃爍。
(大約3秒以上)4.松開SET按鈕不受垃圾影響的穩定檢測調校方法d.最大靈敏度設定1.在以下條件下(反射型無物件，而對望型傳感器有物件擋光時)按住SET 按鈕直到調校指示燈閃爍(黃色LED),大約需要按住SET 3秒左右.2.松開SET按鈕。
調校指示燈(黃色LED)熄滅.3 KEYENCE 混合型光纖傳感器FS-V11/12操作指南A.放大器指示說明:( 從放大器上部開始介紹)a.操作指示燈:(紅色LED)此燈會亮當控制輸出信號的時候b.條狀圖LED.作監示器用途，顯示當前設定有7個小燈。
其中(SUPER,TURBO,FINE是一組，代表能量模式,三種模式中任何時候只 有一種模式在使用。
SET在設定數據的時候會閃爍或亮，40ms,10ms,OFF, 代表的是輸出ON信號時的時間選擇，3種模式選擇一種.參c.校正指示燈(橙色LED)：此燈會亮當作靈敏度校正的時候d.4個7段LED數字顯示器。
e.SET。
自動設定按鈕.f.手動按鈕. ▲或▼.用來調整數值或選擇數據用途。
g.模式選擇按鈕.h.輸出選擇開關. 此開關拔到DARK ON代表擋光的時候輸出ON信號，而LIGHT ON代表透光(入光)的時候輸出ON信號..一般而言，對望型傳感器擋光時輸出ON，而反射型則是入光時輸出ON信號(此時代表有物體)i.輸出時間選擇開關.40ms表示延時40毫秒后再輸出OFF10ms 表示延時10毫秒后再輸出OFFOFF 表示不延時說明：當檢測物體有無的時候，假定物體有的時候輸出信號，那么如果物體很快通過檢測頭，那么有可能輸出的信號PLC會無法收到，(如物體3毫秒內通過了傳感器，無PLC的循環時間通常會大于3毫秒的時候可能會無法偵知)，這時你可以將此開關拔到OFF D，那么輸出信號將會最少保持40毫秒，而PLC可以偵知。
從以上的說明可以知道，40ms實際意思是輸出ON信號的時候，最少保持40毫秒，而10ms的意思是輸出ON的時候，最少保持10毫秒。
而OFF就是實時輸出OFF、ON信號(在良好的狀態下，接收光強度最大值是4095,即光分辨率是12位的) B.靈敏度調校方法使用移動物體來作靈敏度調校a.全自動校正方式(與PS-T1相同)1.先按住SET按鈕不放，然后將要檢測的物體移到傳感器頭去擋光2.約3秒左右，放大器上面的橙色LED會閃爍。
3.當黃色LED閃爍了，松開SET按鈕。
黃色LED會熄滅。
調校完成。
(此取值就是擋光與未擋光時的和除以2，即2個值的中值)如果全自動校正方式，工作效果不理想，可以使用下面的兩點法調校.檢測微小差別b.兩點法調校1.當無物件擋光時，按下SET按鈕并松開.校正指示燈(橙色LED)會亮.2.放入物件擋光，并按下SET按鈕并松開，校正指示燈熄滅，調校完成.肆(此是通過物件的有無來設定光強度的中值)(這里與PS-T1設定不同之處在于，PS-T1是先放物件擋光，后移走)用于目標定位的調校方法(與PS-T1相同)c.定位調校1.當無物件時，按下SET按鈕并松開，調校指示燈(橙色LED)亮2.放物件到它將會需要檢測的位置。
3.按下SET按鈕直到調校指示燈閃爍。
(大約3秒以上)4.松開SET按鈕不受垃圾影響的穩定檢測調校方法d.最大靈敏度設定1.在以下條件下(反射型無物件，而對望型傳感器有物件擋光時)按住SET 按鈕直到調校指示燈閃爍(橙色LED),大約需要按住SET 3秒左右.2.松開SET按鈕。
調校指示燈(橙色LED)熄滅.C.手動調校方法(使用Up/Down▲或▼)在顯示當前接收光強度數值的時候，按一下▲或▼,設定值會閃爍顯示，這時按▲將會增加設定值，按▼減少設定值，按住▲或▼不放，數值會不斷累加，并越來越快。
如果不按▲或▼超過2秒鐘，則當前設定的數值會被保存，并返回顯示當前光強度，停止閃爍。
D.按鍵鎖定同時按下▲或▼與MODE鍵超過3秒鐘或更多可以鎖定或解鎖按鍵。
當顯示 “Loc”并閃爍的時候，按鍵被鎖，不能夠進行設定了。
當顯示“unl”的時候 按鍵被釋放，可以使用按鍵來進行設定。
建議為避免不當操作，設定好數據后 ，將按鍵進入鎖定狀態，以免有人誤改數據。
E.能量選擇在顯示光強度的狀態下,按下MODE3秒，將進入能量選擇模式，按下▲或▼將會在FINE ,TURBO,SUPER之間切換，此時再按一下MODE，將進入延時輸出選擇，此時顯示為”dly”(意即DELAY)，按下▲或▼，可以在OFF，10MS，40MS中切換。
再按一下MODE，將退出模式選擇。
注意：如果更改了能量模式，必須要重新調整靈敏度。
伍。
