电火花打点计时器及电磁打点计时器的正确使用(精简版)

打点计时器要点归纳

打点计时器要点归纳：
一、认识仪器：
1、打点计时器是一种使用交流电源的计时的仪器。

2、电磁打点计时器使用4——6V 交流电，使用时，纸带穿过限位孔，置于复写纸的下方。

3、电火花打点计时器使用220V 交流电源。

4、我国电源的频率是50HZ ，每0.02s 打一次点，即相邻两点之间的时间间隔是0.02s 。

5、使用打点计时器时，先接通电源再让纸带运动。

二、纸带的测量：
1、选取点击清晰的纸带：
1）计时点：顺序选取的点，每两个计时点之间的时间间隔为0.02s
2）计数点：每隔n 个点选一个计数点，每两个计数点之间的时间间隔为（n+1）×0.02s 。

2、直尺测量，直尺的0点作为坐标原点，将每个计数点的坐标标出来，读数取最小刻度以
下一位。

3、两点之间的位移△x=x 末-x 初
4、直接测量的物理量有：时间、位移
三、纸带的相关计算：
1、平均速度t
x v ∆∆= 2、瞬时速度：用前后两点的平均速度代替这一点的瞬时速度
3、做v-t 图像：建立坐标——标度——描点——拟合平滑曲线
4、求加速度a ：利用图像的斜率可以求加速度t v a ∆∆=
逐差法可以求加速度。

电火花打点计时器使用步骤和注意事项

电火花打点计时器使用步骤和注意事项电火花打点计时器是一种常用于实验室和工业生产中的计时工具，它利用电火花的特性来实现精确计时。

本文将介绍电火花打点计时器的使用步骤以及需要注意的事项。

一、使用步骤1. 准备工作在使用电火花打点计时器之前，首先需要做一些准备工作。

确保计时器的电源线已正确接入电源插座，并检查计时器的电源开关是否处于关闭状态。

同时，还要检查计时器的相关电路是否连接牢固，以确保正常的电流传输。

2. 设置计时参数接下来，需要根据实际需求设置计时参数。

电火花打点计时器通常具有可调节的计时范围和精度，可以根据具体情况进行调整。

通过旋转计时器上的调节旋钮，可以选择计时范围（如毫秒、微秒等）和计时精度（如小数位数）。

确保所选计时参数与实验或生产需求相匹配。

3. 进行计时操作设置完成后，可以开始进行计时操作。

根据实验或生产中的需要，在适当位置放置待测物品或待测装置，并确保与电火花打点计时器的电极相连。

然后，打开计时器的电源开关，计时器即开始工作。

4. 观察计时结果在计时过程中，可以通过计时器上的数字显示屏来观察计时结果。

根据所设定的计时参数，计时器会在合适的时机发出电火花，同时在显示屏上显示相应的计时数值。

观察计时结果时，应注意数字显示屏上的数值是否稳定且清晰可辨。

5. 停止计时当计时任务完成或需要停止计时时，可以通过关闭计时器的电源开关来停止计时操作。

此时，计时器将停止工作，并显示最终的计时结果。

如果需要重新进行计时，可以重新设置计时参数并按照上述步骤进行操作。

二、注意事项1. 安全使用在使用电火花打点计时器时，应注意安全问题。

由于计时器涉及电流传输和高压放电，应遵循相关的安全操作规程，避免触碰电极和高压部件，以免发生电击等事故。

在操作过程中，还应注意避免与其他电器设备或易燃物品放置在过近的距离，以免引发火灾或其他安全事故。

2. 精确校准为确保计时结果的准确性，电火花打点计时器需要进行定期的校准。

电火花打点计时器及电磁打点计时器的正确使用(精简版)

电火花打点计时器及电磁打点计时器的正确使用
图一为电火花打点计时器，图二为电磁打点计时器
电磁打点计时器是一种使用交流电源的计时仪器，其工作电压是4~6V，电源的频率是50Hz，它每隔0.02s打一次点。

电火花计时器是利用火花放电在纸带上打出小孔而显示出点迹的计时仪器，使用220V交流电压，当频率为50Hz时，它每隔0.02s打一次点，电火花计时器工作时，指导运动所受到的阻力比较小，它比电磁打点计时器实验误差小。

使用电火花打点计时器时应注意把两条白纸带正确穿好，墨粉纸盘夹在两纸带之间；使用打点计时器时，应让纸带通过限位孔，压在复写纸下面。

复写纸不要装反，每打完一条纸带，应调整一下复写纸的位置，若还不够清晰，考虑更换墨粉纸盘。

轨道小车实验仪器图组。

打点计时器的使用

v t ( N 1)T
如果纸带做匀速直线运动，此式计算出来的就是纸带的运动速度。课堂训练： 1．电磁打点计时器是一种使用_________(交流? 直流?)电源的________仪器，它的工作电压是________伏特。当电源频率是50赫兹时，它每隔________s打一次点。 2．根据打点计时器打出的纸带，我们可以从纸带上直接得到的物理量是( ) A．时间间隔 B．位移 C．加速度 D．平均速度。
点火花计时器是利用火花放电时在纸带上打出小孔而显示出点迹的计时仪器，其结构如图所示。使用时，墨粉纸盘套在低盘轴上，并夹在两条纸带之间。当接通220V交流电源，按下脉冲输出开关时，计时器发出的脉冲电流经接正极的放电针、粉纸盘到接负极的纸盘轴产生火花放电。于是在运动的纸带上就打出一列点迹。当电源频率是 50Hz时，它每隔0.02s打一次点。
阅读材料：打点计时器原理及使用
教材上用的是J0203型打点计时器，其工作原理可用右图说明．当线圈中通入的交流电为正半周时，设电流方向如图甲，则线圈中被磁化的钢制簧片左端为N极，永磁体的磁场就使簧片向下运动，振针就在纸带上打出一个点；当交流电为负半周时，电流方向如图乙，簧片左端变为 s极，永磁体的磁场就使簧片向上运动．如此反复作用，簧片就振动起来．制造时使簧片的固有频率为50赫，等于交流电的频率，这样簧片就发生共振，振动频率也是 50 赫，
课后作业：
1．关于计数点的下列说法中，哪些是正确的? ( ) A．用计数点进行测量计算，既方便，又可减小误差。 B．相邻计数点间的时间间隔应是相等的。 C．相邻计数点间的距离应当是相等的。 D．计数点是从计时器打出的实际点中选出来，相邻计数点间点痕的个数相等。 2．本实验中，关于计数点间时间间隔的下列说法中正确的有 ( ) A．每隔四个点取一个计数点，则计数点间的时间间隔为0．10秒。 B．每隔四个点取一个计数点，则计数点间的时间间隔是O．08秒。 C．每隔五个点取一个计数点，则计数点间的时间间隔为0．08秒。 D．每隔五个点取一个计数点，则计数点间的时间间隔为0．10秒。 E．每五个点取一个计数点，则计数点间的时间间隔为0．08秒。 3．打点计时器振针打点的周期，决定于： ( ) A．交流电压的高低。 B．交流电的频率。 C．永久磁铁的磁性强弱。 D．振针与复写纸的距离。

电火花打点计时器使用步骤和注意事项

电火花打点计时器使用步骤和注意事项引言：电火花打点计时器是一种测量物体运动速度和时间的常用工具。

它利用电火花的形成和灭去，来记录物体通过固定点的时间间隔。

本文将介绍电火花打点计时器的使用步骤和注意事项，以帮助读者正确使用该设备。

一、电火花打点计时器的使用步骤1. 准备工作：确保电火花打点计时器的电源充足并连接稳定。

检查仪器的各个部件是否完好无损。

接下来，将触发装置安装到待测物体上，并调整它的位置，使其能够准确触发电火花。

2. 调试仪器：打开电火花打点计时器的电源开关，并根据仪器的说明书进行相关调试。

调整主观速度和灵敏度等参数，以适应不同的测量要求。

确保触发装置和仪器之间的连接牢固可靠。

3. 开始测量：将待测物体放置在合适的位置上，并确保其运动轨迹经过触发装置。

启动电火花打点计时器并按下计时按钮，开始测量。

观察电火花的形成和灭去，记录下每一次触发的时间点。

4. 停止测量：当待测物体完成运动后，立即停止电火花打点计时器的运行。

记录下最后一次触发的时间点，并关闭电源开关。

5. 数据处理：将测得的时间数据导入计算机或其他数据处理设备中，进行进一步的分析和处理。

根据测量需要，计算平均速度、加速度等相关参数，并进行结果的统计和展示。

二、电火花打点计时器的注意事项1. 安全注意：在使用电火花打点计时器时，要注意安全操作。

避免触摸高压部件，以免发生电击事故。

同时，不要将电火花打点计时器与易燃物品放置在同一空间，以防发生火灾。

2. 保持仪器清洁：定期清洁电火花打点计时器的各个部件，以确保其正常工作。

注意避免灰尘、油污等物质附着在仪器上，影响触发装置的准确性和稳定性。

3. 校准仪器：定期对电火花打点计时器进行校准，以保证其测量结果的准确性和可靠性。

校准应由专业人员进行，遵循相关的标准和流程。

4. 避免外界干扰：在使用电火花打点计时器时，要注意避免外界干扰。

尽量选择安静的环境进行测量，避免电磁干扰和其他噪音对测量结果的影响。

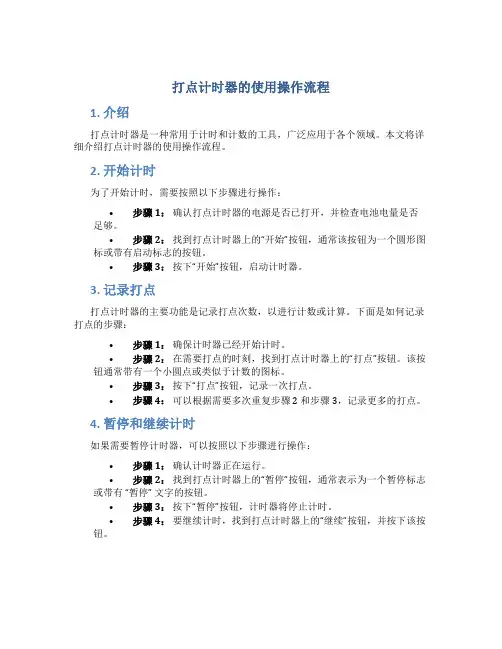

打点计时器的使用操作流程

打点计时器的使用操作流程1. 介绍打点计时器是一种常用于计时和计数的工具，广泛应用于各个领域。

本文将详细介绍打点计时器的使用操作流程。

2. 开始计时为了开始计时，需要按照以下步骤进行操作：•步骤 1：确认打点计时器的电源是否已打开，并检查电池电量是否足够。

•步骤 2：找到打点计时器上的“开始”按钮，通常该按钮为一个圆形图标或带有启动标志的按钮。

•步骤 3：按下“开始”按钮，启动计时器。

3. 记录打点打点计时器的主要功能是记录打点次数，以进行计数或计算。

下面是如何记录打点的步骤：•步骤 1：确保计时器已经开始计时。

•步骤 2：在需要打点的时刻，找到打点计时器上的“打点”按钮。

该按钮通常带有一个小圆点或类似于计数的图标。

•步骤 3：按下“打点”按钮，记录一次打点。

•步骤 4：可以根据需要多次重复步骤 2 和步骤 3，记录更多的打点。

4. 暂停和继续计时如果需要暂停计时器，可以按照以下步骤进行操作：•步骤 1：确认计时器正在运行。

•步骤 2：找到打点计时器上的“暂停”按钮，通常表示为一个暂停标志或带有“暂停” 文字的按钮。

•步骤 3：按下“暂停”按钮，计时器将停止计时。

•步骤 4：要继续计时，找到打点计时器上的“继续”按钮，并按下该按钮。

5. 结束计时当计时任务完成时，需要结束计时器，并记录最后的计时结果。

以下是结束计时的步骤：•步骤 1：确认计时器正在运行。

•步骤 2：找到打点计时器上的“停止”按钮，通常表示为一个停止标志或带有“停止” 文字的按钮。

•步骤 3：按下“停止”按钮，计时器将停止计时。

•步骤4：查看显示屏或计时器上的显示结果，记录最后的计时结果。

6. 重置计时器在一些情况下，可能需要将计时器重置为初始状态，准备进行下一次计时。

以下是重置计时器的步骤：•步骤 1：确保计时器已经停止计时。

•步骤 2：找到打点计时器上的“重置”按钮，通常表示为一个重置标志或带有“重置” 文字的按钮。

•步骤 3：按下“重置”按钮，计时器将恢复到初始状态。

电磁打点计时器和电火花打点计时器的分析比较要点

电磁打点计时器和电火花打点计时器的分析比较电磁打点计时器和电火花打点计时器都是测定匀变速直线运动中常用的计时工具，但电火花打点计时器在诸多性能方面都优于电磁打点计时器。

下面从工作原理、使用方法和操作性能方面比较两种计时器的异同之处。

一、工作原理1．电磁打点计时器的工作原理：当给电磁打点计时器的线圈通电后，线圈产生磁场，线圈中的振片被磁化，振片在永久磁铁磁场的作用下向上或向下运动，由于交流电的方向每个周期要变化两次，因此振片被磁化后的磁极要发生变化，永久磁铁对它的作用力的方向也要发生变化。

当振片受向下的力，此时打点一次，当电流反向振片受向上的力时不打点，所以在交流电的一个周期内打点一次，即每两个点间的时间间隔等于交流电的周期。

2．电火花打点计时器则是利用火花放电使墨粉在纸带上打出墨点而显出点迹的一种计时仪器，给电火花打点计时器接220V电源，按下脉冲输出开关，计时器发出的脉冲电流，经接正极的放电针和墨粉纸盘到接负极的纸盘轴，产生火花放电，于是在纸带上打出一系列的点，而且在交流电的每个周期放电一次，因此电火花打点计时器打出点间的时间间隔等于交流电的周期。

不管应用哪种打点计时器，如果把纸带跟运动物体连在一起，即由物体带动纸带一起运动，纸带上各点之间的距离就表示相应时间间隔中物体的位移，在纸带上记录下了运动物体的“时——空”分布信息。

当电源的频率都是50 Hz时，每隔0.02 s打一次点，因而两种计时器有相同的数据采集方法与数据整理分析方法。

二、使用方法1. 电磁打点计时器使用前要预先调好，使打点时间间隔均匀和打点轻重适度。

实验中将打点计时器与学生电源的交流档相连接，工作电压为4-6V。

纸带穿过两限位孔，夹在复写纸的下面，用手轻轻拉动纸带，复写纸应随着纸带的移动而微微地转动。

若纸带移动时复写纸不转动，则要调整其位置或压纸框架的松紧程度，然后把纸带的一端夹持在运动物体上。

2．电火花打点计时器使用时，电源插头直接插在交流220V插座内，墨粉纸盘套在纸盘轴上，将两条普通有光白纸带从弹性卡和纸盘轴之间的限位槽中穿过，且墨粉纸盘应夹在两条纸带之间，这样当两纸带运动时，也能带动墨粉纸盘运动。

打点计时器使用操作方法

打点计时器使用操作方法
1. 准备工作：将计时器放置在平稳的表面上，确保它不会滑动或倾斜。

2. 设置时间：根据需要设置计时器的时间。

大多数计时器都具有按钮或旋钮，用于增加或减少分钟和秒数。

使用这些按钮或旋钮来设置你所需的时间。

3. 启动计时器：找到计时器上的“开始”按钮或开关，并按下它。

一旦你启动计时器，它将开始倒计时。

4. 暂停和恢复计时器：有时你可能想暂停计时器。

找到计时器上的“暂停”按钮或开关，并按下它。

这将停止计时器，但保存下已经过去的时间。

要恢复计时器，请按“恢复”按钮或开关。

5. 重新设置计时器：如果你需要重新设置计时器，使其从头开始计时，找到计时器上的“重置”按钮或开关，并按下它。

这将清除已经过去的时间，并让计时器回到设定的时间。

6. 停止计时器：在达到设定的时间后，计时器将发出警告信号，意味着时间已经过去。

找到计时器上的“停止”按钮或开关，并按下它来停止计时器。

请注意，不同的计时器品牌和型号可能具有不同的操作方法。

因此，请先阅读并遵循计时器的使用说明书。
