第六章传感器6．2 传感器的应用（一）★新课标要求（一）知识与技能1．了解力传感器在电子秤上的应用。
2．了解声传感器在话筒上的应用。
3．了解温度传感器在电熨斗上的应用。
（二）过程与方法通过实验或演示实验，了解传感器在生产、生活中的应用。
（三）情感、态度与价值观在了解传感器原理及应用时，知道已学知识在生活、生产、科技社会中的价值，增强学习兴趣，培养良好的科学态度。
★教学重点各种传感器的应用原理及结构。
★教学难点各种传感器的应用原理及结构。
★教学方法实验法、观察法、讨论法。
★教学工具驻极体话筒的工作电路示教板，示波器，学生电源，电熨斗，日光灯起动器（若干）★教学过程（一）引入新课师：上节课我们学习了传感器及其工作原理。
传感器是能够感知诸如力、温度、光、声、化学成分等非电学量，并把它们按照一定的规律转化成电压、电流等电学量，或转化为电路通断的一类元件。
请大家回忆一下光敏电阻、热敏电阻、霍尔元件各是把什么物理量转化为电学量的元件？生：光敏电阻将光学量转化为电阻这个电学量。
热敏电阻将温度这个热学量转化为电阻这个电学量。
霍尔元件把磁感应强度这个磁学量转化为电压这个电学量。
师：这节课我们来学习传感器的应用。
［板书课题］传感器的应用（一）（二）进行新课1、传感器应用的一般模式师：阅读教材开头几段，然后合上书，在练习本上画出传感器应用的一般模式示意图。
生：阅读教材并在练习本上画出传感器应用的一般模式示意图。
师：下面学习几个传感器应用的实例。
2．力传感器的应用——电子秤师：阅读教材61页最后一段，思考并回答问题。
（1）电子秤使用的测力装置是什么？它是由什么元件组成的？（2）简述力传感器的工作原理。
（3）应变片能够把什么力学量转化为什么电学量？生：阅读教材，思考并回答问题。
师：总结点评，结合板画强调讲解应变片测力原理（如图所示）。
应变片能够把物体形变这个力学量转化为电压这个电学量。
3．声传感器的应用——话筒师：阅读教材62页有关内容，思考并回答问题。
人教版高中物理选修3-2第六章 传感器单元练习题(含详细答案)
第六章传感器一、单选题1.如下图所示为一种温度自动报警器的原理图,在水银温度计的顶端封入一段金属丝,以下说法正确的是( )A．温度升高至74 ℃时,L1亮灯报警B．温度升高至74 ℃时,L2亮灯报警C．温度升高至78 ℃时,L1亮灯报警D．温度升高至78 ℃时,L2亮灯报警2.如图所示,有电流流过长方形金属块,磁场的方向垂直于前后表面,由于发生霍尔效应,下列说法中正确的是( )A．金属块上表面a电势高B．金属块下表面b电势高C．金属块前表面c电势高D．金属块后表面d电势高3.下列关于传感器的说法正确的是( )A．话筒是一种常用的传感器,其作用是将电信号转换为声音信号B．在天黑楼道里出现声音时,楼道里的灯才亮,说明它的控制电路中只有声音传感器C．光敏电阻能够把光照强弱变化转换为电阻大小变化D．电子秤中所使用的测力装置是温度传感器4.如图所示是观察电阻值随温度变化情况的示意图．现在把杯中的水由冷水变为热水,关于欧姆表的读数变化情况正确的是( )A．如果R为金属热电阻,读数变大,且变化非常明显B．如果R为金属热电阻,读数变小,且变化不明显C．如果R为热敏电阻(用半导体材料制作),读数变化非常明显D．如果R为热敏电阻(用半导体材料制作),读数变化不明显5.利用传感器和计算机可以研究快速变化的力的大小．实验时,把图甲中的小球举高到绳子的悬点O处,然后让小球自由下落．用这种方法获得的弹性绳的拉力随时间的变化图线如图乙所示．根据图线所提供的信息,以下判断正确的是( )A．t2时刻小球所处位置是运动中最高点B．t1～t2期间小球速度先增大后减小C．t3时刻小球动能最小D．t2与t5时刻小球速度大小不同6.在家用电热灭蚊器中,电热部分主要元件是PTC元件,PTC元件是由钛酸钡等半导体材料制成的电阻器,其电阻率ρ随温度T的变化关系如图所示,由于这种特性,PTC元件具有发热、保温双重功能．以下对电热灭蚊器的判断正确的是( )①通电后,其电功率先增大后减小②通电后,其电功率先减小后增大③当其产生的热量与散失的热量相等时,温度保持在T1不变④当其产生的热量与散发的热量相等时,温度保持在T1和T2之间的某一值不变A．①③B．②③C．②④D．①④7.电子打火机的点火原理是压电效应,压电片在受压时会在两侧形成电压且电压大小与压力近似成正比．现有一利用压电效应制造的电梯加速度传感器,如图所示．压电片安装在电梯地板下,电压表与压电片构成闭合回路用来测量压电片两侧形成的电压,若发现电压表示数增大,下列说法正确的是( )A．电梯一定加速上升B．电梯一定减速下降C．电梯加速度一定向上D．电梯加速度一定向下8.以下家用电器中利用了温度传感器的是( )A．防盗报警器B．自动门C．电子秤D．电饭煲9.许多楼道照明灯具有这样的功能：天黑时,出现声音它就开启；而在白天,即使有声音它也没有反应,它的控制电路中可能接入的传感器是( )①温度传感器；②光传感器；③声音传感器；④热传感器A．①②B．②③C．③④D．②④10.霍尔元件能转换哪个物理量( )A．把温度这个热学量转换成电阻这个电学量B．把磁感应强度这个磁学量转换成电压这个电学量C．把力这个力学量转换成电压这个电学量D．把光照强弱这个光学量转换成电阻这个电学量二、多选题11.(多选)如图所示,用光敏电阻LDR和灯泡制成的一种简易水污染指示器,下列说法中正确的是( )A．严重污染时,LDR是高电阻B．轻度污染时,LDR是高电阻C．无论污染程度如何,LDR的电阻不变,阻值大小由材料本身因素决定D．该仪器的使用会因为白天和晚上受到影响12.(多选)美国科学家Willard S．Boyle与George E．Smith因电荷耦合器件(CCD)的重要发明荣获2009年度诺贝尔物理学奖．CCD是将光学量转变成电学量的传感器．下列器件可作为传感器的有( )A．发光二极管B．热敏电阻C．霍尔元件D．干电池13.(多选)为锻炼身体,小明利用所学物理知识设计了一个电子拉力计,如图所示是原理图．轻质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计,P与R1间的摩擦不计),弹簧劲度系数为100 N/cm.定值电阻R0＝5 Ω,ab是一根长为5 cm的均匀电阻丝,阻值R1＝25 Ω,电源输出电压恒为U ＝3 V,理想电流表的量程为0～0.6 A,当拉环不受力时,滑片P处于a端．下列关于这个电路的说法正确的是(不计电源内阻)( )A．小明在电路中连入R0的目的是保护电路B．当拉环不受力时,闭合开关后电流表的读数为0.1 AC．当拉力为400 N时,电流表指针指在0.3 A处D．当拉力为400 N时,电流表指针指在0.5 A处三、实验题14.如图所示,一热敏电阻R T放在控温容器M内；A为毫安表,量程6 mA,内阻为数十欧姆；E为直流电源,电动势约为3 V,内阻很小；R为电阻箱,最大阻值为999.9 Ω,S为开关．已知R T在95 ℃时的阻值为150 Ω,在20 ℃时的阻值约为550 Ω.现要求在降温过程中测量在20～95 ℃之间的多个温度下R T的阻值．(1)在图中画出连线,完成实验原理电路图．(2)完成下列实验步骤中的填空：a．依照实验原理电路图连线．b．调节控温容器M内的温度,使得R T的温度为95 ℃.c．将电阻箱调到适当的阻值,以保证仪器安全．d．闭合开关．调节电阻箱,记录电流表的示数I0,并记录________．e．将R T的温度降为T1(20 ℃＜T1＜95 ℃)；调节电阻箱,使得电流表的读数________,记录________．f．温度为T1时热敏电阻的电阻值R T1＝________.g．逐步降低T1的数值,直到20 ℃；在每一温度下重复步骤e、f.15.现有器材：直流恒流电源(在正常工作状态下输出的电流恒定)、电压表、待测热敏电阻、保温容器、温度计、开关和导线等．(1)若用上述器材测量热敏电阻的阻值随温度变化的特性,请你在实物图上连线．(2)实验的主要步骤：①正确连接电路,在保温容器中注入适量冷水,接通电源,调节并记录电源输出的电流值；②在保温容器中添加少量热水,待温度稳定后,闭合开关,________,________,断开开关．③实验小组算得该热敏电阻在不同温度下的阻值,并据此绘得R－t关系图线．请根据图中的图线写出该热敏电阻的R－t关系式：R＝________＋________t(Ω)保留3位有效数字．四、计算题16.在航天事业中要用角速度计测得航天器的自转角速度ω,结构如图所示,当系统绕轴OO′转动时元件A在光滑杆上发生滑动,并输出电信号成为航天器的制导信号源,已知A质量为m,弹簧的劲度系数为k,原长为l0,电源电动势为E,内阻不计,滑动变阻器总长为l,电阻分布均匀,系统静止时滑动变阻器触头P在中点,与固定接头Q正对,当系统以角速度ω转动时,求：(1)弹簧形变量x与ω的关系式；(2)电压表示数U与角速度ω的关系式．17.如图所示是一种悬球式加速度仪,它可以用来测定沿水平轨道运动的列车的加速度．金属球的质量为m,它系在金属丝的下端,金属丝的上端悬挂在O点,AB是一根长为L的均匀电阻丝,其阻值为R,金属丝与电阻丝接触良好,摩擦不计,电阻丝的中心C焊接一根导线,从O点也引出一根导线,两线之间接入一个电压表(金属丝和导线电阻不计)．图中虚线OC与AB垂直,且OC＝h,电阻丝AB接在电压为U的直流稳压电源上,整个装置固定在列车中使AB与车前进的方向保持水平．列车静止时金属丝呈竖直状态,当列车加速或减速前进时,金属丝将偏离竖直方向,从电压表的读数变化可以测出加速度的大小．(1)当列车向右做匀加速直线运动时,试推导出加速度a与电压表读数U′的关系式(a用U′、U、L、h及重力加速度g等表示)；(2)用推导出的a与U′的关系式说明表盘上a的刻度是否均匀？(3)C点设置在电阻丝AB中点的原因是什么？对电压表的选择应有什么特殊要求？18.如图所示为一种加速度仪的示意图．质量为m的振子两端连有劲度系数均为k的轻弹簧,电源的电动势为E,不计内阻,滑动变阻器的总阻值为R,有效长度为L,系统静止时滑动触头位于滑动变阻器正中,这时电压表指针恰好在刻度盘正中．求：(1)系统的加速度a(以向右为正)和电压表读数U的函数关系式．(2)将电压表刻度改为加速度刻度后,其刻度是均匀的还是不均匀的？为什么？(3)若电压表指针指在满刻度的3/4位置,此时系统的加速度大小和方向如何？五、填空题19.目前有些居民区内楼道灯的控制,使用的是一种延时开关．该延时开关的简化原理图如图所示．图中D是红色光发光二极管(只要有很小的电流通过就能使其发出红色亮光),R为限流电阻,K 为按钮式开关,虚线框内S表示延时开关电路,当按下K接通电路瞬间,延时开关触发,相当于S闭合．这时释放K后,延时开关S约在1 min后断开,电灯熄灭．根据上述信息和原理图,我们可推断：按钮开关K按下前,发光二极管是________(填“发光的”或“熄灭的”),按钮开关K按下再释放后,电灯L发光持续时间约________ min.这一过程中发光二极管是________．限流电阻R的阻值和灯丝电阻R L相比,应满足R________R L的条件．20.按如图所示接好电路,合上S1,S2,发现小灯泡不亮,原因是________________；用电吹风对热敏电阻吹一会儿热风,会发现小灯泡________________,原因是________________；停止吹风,会发现小灯泡________________,原因是____________________________；把热敏电阻放入冷水中会发现小灯泡________________,原因是____________________________．21.如图甲所示,某同学设计了一种“闯红灯违规证据模拟记录器”,它可以通过拍摄照片来记录机动车辆闯红灯时的情景．它的工作原理是：当光控开关接收到某种颜色光时,开关自动闭合,且当压敏电阻受到车的压力,它的阻值变化引起电流变化达到一定值时,继电器的衔铁就被吸下,工作电路中的电控照相机就工作,拍摄违规车辆．光控开关未受到该种光照射就自动断开,衔铁不被吸引,工作电路中的指示灯发光．(1)要记录车辆违规闯红灯的情景,光控开关应在接收到________光(填“红”“绿”或“黄”)时自动闭合．(2)已知控制电路的电源电动势为 6 V,内阻为 1 Ω,继电器电阻为R0＝9 Ω,当控制电路中电流大于0.06 A时,衔铁会被吸引,如图乙所示,则只有质量超过________ kg的车辆违规时才会被记录．(g取10 N/kg)22.电饭煲的工作原理如图所示,可分为两部分,即控制部分：由S2、R1和黄灯组成．工作(加热)部分：由发热电阻R3、R2和红灯组成,S1是一个磁铁限温开关,手动闭合,当此开关的温度达到居里点(103 ℃)时,自动断开,且不能自动复位(闭合),S2是一个双金属片自动开关,当温度达到70～80 ℃时,自动断开,低于70 ℃时,自动闭合,红灯、黄灯是指示灯,通过的电流必须较小,所以R1、R2起________作用,R3是发热电阻,由于煮饭前温度低于70 ℃,所以S2是________(填“断开的”或“闭合的”)．接通电源并按下S1后,黄灯灭而红灯亮,R3发热,当温度达到70～80 ℃时,S2断开,当温度达到103 ℃时饭熟,S1断开,当温度降到70 ℃以下时,S2闭合,电饭煲处于保温状态,由以上描述可知R2________R3(填“＜”“＝”或“＞”),若用电饭煲烧水时,直到水被烧干S1才会断开,试解释此现象．23.如图所示,由电源、小灯泡、电阻丝、开关组成的电路中,当闭合开关S后,小灯泡正常发光,若用酒精灯加热电阻丝时,发现小灯泡亮度变化是________,发生这一现象的主要原因是________．A．小灯泡的电阻发生了变化B．小灯泡灯丝的电阻率随温度发生了变化C．电阻丝的电阻率随温度发生了变化D．电源的电压随温度发生了变化答案解析1.【答案】D【解析】2.【答案】B【解析】当电流在导体中流动时,自由电子定向移动的方向向左,受到向上的洛伦兹力作用,向金属块上表面聚集,于是金属块的上、下表面分别带上了负电荷与正电荷,从而形成了电势差,且下表面电势高,选项B正确．3.【答案】C【解析】A项,话筒是一种常用的传感器,其作用是将声音信号转换为电信号；B项,天黑楼道里出现声音时,楼道里的灯才亮,说明它的控制电路中有光传感器和声音传感器；C项,光敏电阻随光照强弱变化,其阻值会发生变化,即它够把光照强弱变化转换为电阻大小变化；D项,电子秤中所使用的测力装置是压力传感器；故选C.4.【答案】C【解析】若为金属热电阻、温度升高后,电阻变大,读数变化不明显,A、B错误．若为热敏电阻,读数将明显变化,C对,D错．5.【答案】B【解析】小球下落的轨迹展开图如图所示,B处为绳子原长处,C处为小球重力与绳上拉力相等处,D 处为小球下落的最低点,在F－t图中,0～t1小球在OB间下落,t1～t2小球在BD间下落,t2～t3小球由D回到B处,t3～t4小球在BO间上升,而后下落至B点．由F－t图知,小球在t2时刻下落到最大距离,然后最大距离在逐渐减小,由以上分析知,小球的最大速度出现在C点,对应于t1～t2之间,A 错,B对；小球动能最小出现在t2时刻或t3～t4间某时刻,C错误；t2和t5分别对应小球先后两次下落过程中经过最低点的时刻,速度大小都为零,D错误．正确选项为B.6.【答案】D【解析】在温度由零升到T1的过程中,电阻器的电阻率ρ随温度的升高而减小,其电阻R随之减小,由于加在灭蚊器上的电压U保持不变,灭蚊器的热功率P随之增大,当T＝T1时,P＝P1达到最大,在温度由T1升高到T2的过程中,ρ增大,R增大,P减小．而温度越高,其与外界环境的温度差也就越大,高于环境温度的电热灭蚊器的散热功率P′也就越大,因此在这之间的某温度T3会有P＝PT3＝P′,即电热功率等于散热功率时,达到保温,当T<T3时,P>P′,温度自动升高到T3；当T>T3时,P<P′,温度自动降低到T3,实现自动保湿,正确选项为D.7.【答案】C【解析】电压表示数增大说明人对地板的压力变大,对人受力分析知地板对人的支持力大于人所受重力,即人的加速度一定向上,所以电梯可能向上加速,也可能向下减速．8.【答案】D【解析】9.【答案】B【解析】10.【答案】B【解析】选B,霍尔元件是将磁感应强度转换成电压的．11.【答案】AD【解析】严重污染时,透过污水照到LDR上的光线较少,LDR电阻较大,A对,B错；LDR由半导体材料制成,受光照影响电阻会发生变化,C错；白天和晚上自然光强弱不同,或多或少会影响LDR的电阻,D对．12.【答案】BC【解析】13.【答案】ABC【解析】若电路无电阻R0,且金属滑片P在b端时,回路短路损坏电源,R0的存在使电路不出现短路,因此A正确．当拉环不受力时,滑片P在a端,由欧姆定律得,I＝＝0.1 A,故B正确．拉力为400 N时,由F＝kΔx,则Δx＝4 cm,对应的电阻为RaP＝20 Ω,R1接入电路的电阻RPb＝5 Ω,由闭合电路欧姆定律得,I′＝＝0.3 A,故D错,C正确．14.【答案】(1)如图所示(2)d.电阻箱的读数R0 e．仍为I0电阻箱的读数R1 f．R0－R1＋150 Ω【解析】(1)电阻箱的最大阻值与热敏电阻的最大阻值相差不大,因此电阻箱应与热敏电阻串联．(2)本实验原理是当电路的两种状态的电流相等时,外电路的总电阻相等．95 ℃和T1时对应的电路的总电阻相等,有150 Ω＋R0＝R T1＋R1,即R T1＝R0－R1＋150 Ω.15.【答案】(1)如图(2)②读取温度计示数读取电压表示数(3)100 0.400【解析】(1)连接实物图时导线不能交叉,电压表应并联在电阻两端,电流由电压表的正接线柱流入电压表．(2)因本实验是探究热敏电阻的阻值随温度变化的特性,所以实验需测出热敏电阻的阻值及相应的温度,热敏电阻的阻值用R＝间接测量,故需记录的数据是温度计示数和电压表的示数．(3)设热敏电阻R＝R0＋kt,由图线斜率知k＝0.400.温度为10 ℃时,热敏电阻R＝104 Ω,则R0＝R－kt＝104 Ω－0.400×10 Ω＝100 Ω,所以R＝100＋0.400t(Ω)．16.【答案】(1)x＝(2)U＝【解析】(1)由圆周运动规律知kx＝mω2R＝mω2(l0＋x)即kx－mω2x＝mω2l0所以x＝(2)由串联电路的规律知U＝E＝.17.【答案】(1)设列车加速度为a时,小球偏离竖直方向θ角,此时小球受力情况如图所示,根据牛顿第二定律得mg tanθ＝ma.①因为tanθ＝,②由①②两式得a＝g③又设列车加速度为a时,电压表读数为U′＝＝,④由④式得DC＝,⑤将⑤式代入③式得a＝⑥(2)由⑥式可知,g、L、U、h均为常数,则列车加速度a与电压表读数U′成正比,可将电压表中刻度一一对应地改成加速度a的数值,因而可知表盘上加速度a的刻度与电压表的刻度一样,是均匀的．(3)原因是列车可能加速运动也可能减速运动(加速度方向随之变化)；所选择的电压表中间刻度应为零【解析】18.【答案】(1)a＝(E－2U)(2)均匀,因为加速度a与电压表示数U是一次函数(线性)关系(3)方向向左【解析】(1)当振子向左偏离中间位置x距离时,由牛顿第二定律得2kx＝ma①电压表的示数为U＝E②由以上两式解得a＝(E－2U)．③(2)均匀,因为加速度a与电压表示数U是一次函数(线性)关系．(3)当滑动触头滑到最右端时,电压表最大示数U m＝E,电压表指针指在满刻度的位置时,U＝E代入③式解得a＝－,负号表示方向向左．19.【答案】发光的 1 熄灭的≫【解析】开关K按下前,S为断开,有电流经过发光二极管,故发光二极管是发光的．当按下开关K 后,延时开关S闭合,二极管和R被短路,二极管不发光,由于延时开关S约1 min后断开,故电灯L 能持续发光1 min,由于R为限流电阻,且二极管只要有很小的电流通过就能发光,故应满足R≫R L.20.【答案】由于热敏电阻在常温时阻值较大,左侧电路电流较小,电磁铁磁性较弱吸不住衔铁发光当用电吹风对热敏电阻加热使其阻值变小,左侧电路中电流增大,电磁铁吸住衔铁,使右侧电路接通,小灯泡亮了发光热敏电阻温度仍然较高熄灭当把热敏电阻放入冷水后,热敏电阻温度降低很快,阻值变大,左侧电路中电流减小,电磁铁将衔铁放开,故小灯泡熄灭【解析】21.【答案】(1)红(2)400【解析】当车辆闯红灯或车辆压在压敏电阻超载时,光控开关闭合,继电器的衔铁就被吸下,电控照相机自动拍照,根据闭合电路欧姆定律I＝,当电流为0.06 A时,外电阻R＝90 Ω,从题图乙中找出对应的压力为4×103N,故质量为400 kg.22.【答案】限流闭合的>【解析】R1、R2起的作用是限流,防止指示灯(氖泡)因电流过大而烧毁,S2是自动控制温度开关,当温度低于70℃时自动闭合,当温度达到70～80 ℃时又自动断开,使电饭煲处于保温状态,由于R3的功率较大,因此R2＞R3.由于开关S1必须当温度达到103 ℃时才自动断开,而水的沸点只有100 ℃,因此用电饭煲烧水时,直到水被烧干后S1才会断开．23.【答案】变暗 C【解析】电阻丝的电阻率随温度的升高而增大,电阻也增大,电路中电流减小,根据P＝I2R知,小灯泡的实际功率减小,所以变暗．。
新人教版高中物理选修3-2课件 传感器的应用
[学习目标] 1．了解传感器在日常生活、生产中的作用。 2．理解传感器在电子秤、电熨斗、火灾报警器等日常 生活用品上的应用原理。
一、传感器应用的一般模式┄┄┄┄┄┄①
[说明] 传感器问题的分析思路 物理传感器是将所感受的物理量(如力、热、 光等)转换为便于测量的电学量的器件。可以把传 感器的应用过程分为三个步骤： (1)信息采集。 (2)信息加工、放大、传输。 (3)利用所获得的信息执行某种操作。
[典型例题] 例 2.(2017· 江苏高考 ) 某同学通过实验 制作一个简易的温控装置， 实验原理电路图 如图 1 所示， 继电器与热敏电阻 Rt、 滑动变 阻器 R 串联接在电源 E 两端，当继电器的 电流超过 15 mA 时，衔铁被吸合，加热器停止加热，实现温控。 继电器的电阻约 20 Ω，热敏电阻的阻值 Rt 与温度 t 的关系如下 表所示。 t/℃ 30.0 40.0 50.0 60.0 70.0 80.0 Rt/Ω 199.5 145.4 108.1 81.8 62.9 49.1
F1－F2＝ma1
F1－F2 14－6 可得 a1＝ m ＝ m/s2＝4 m/s2 2
a1 与 F1 同方向，即向前(向右)。 (2)a 传感器的读数恰为零， 即左侧弹簧的弹力 F1′＝ 0，因两弹簧相同，左侧弹簧伸长多少，右侧弹簧就缩短 多少，所以右侧弹簧的弹力变为 F2′＝20 N。 滑块所受合力产生加速度 a2，由牛顿第二定律得 F ＝F2′＝ma2 [答案] F2′ 可得 a2＝ m ＝10 m/s2，方向向左。 (1)4 m/s2 方向向右 (2)以方向向左、大小
1.生活中的传感器 (1)与温度控制相关的家用电器：电饭煲、电冰箱、微波炉、空 调、消毒碗柜等，都用到温度传感器。 (2)红外传感器：自动门、家电遥控器、生命探测器、非接触红 外测温仪以及防盗、防火报警器等。 (3)照相机中的光传感器和家用便携式电子秤的压力传感器等。 2．农业生产中的传感器 (1)湿度传感器：判断农田的水分蒸发情况，自动供水或停水。
高中物理第6章传感器3实验：传感器的应用课件新人教版选修3_2
休息了，结果到了第二天，天很亮了，“灯”并没有熄灭，试
分析导致上述情况的原因．
• 解析： 由题图可知，发光二极管导通发亮时，说 明输出端Y为低电平，输入端A为高电平，由于晚上 RR其G1必阻的须值光调变照的小条很，件大A差端，，电等RG势到电进了阻一白较步天大升，，高R要G，的想Y光A端端照仍为强为高度低电变电平大平，，， 所 会以 得发 到光 解二决极．管不会熄灭．把RG与R1调换，问题就
3．光控开关的问题探究 (1)问题提出：由于集成电路允 许通过的电流比较小，如何使通过
灯泡中的电流更大些？
(2)分析论证：采用小电流通过 继电器控制电流较大的另一灯泡工作，电路如图所示．
天亮时， RG阻值小
→
A端 电势低
→
Y端 电势高
→
线圈 无电流
→
工作电路不 通，灯泡不亮
天暗时， RG阻值大 →
• 答案： 见解析
1－1 工 人在锻压机、冲床、钻床等 机器上劳动时，稍有不慎就 会把手压在里面，造成工伤 事故．工厂中大都是利用光 电控制设备来避免事故发生的．如图所示为光控继电器的示意 图，它由电源、光电管(当有光照射时，在阴极 K 端会放出电 子)、放大器、电磁继电器等几部分组成．这样，当工人不慎将 手伸入危险区域时，由于遮住了光线，光控继电器衔铁立即变 化，使机床停止工作，避免事故发生．光控继电器的原理是： 当光照射光电管时________．
• 2．温度报警器实验 • 斯 大密 阻特 值1触k发Ω)器、、集蜂成鸣电器路、实热验敏板电、阻直、流可电变源电(5阻VR)、1(最导
线若干、烧杯(盛有热水)．
• □ 实验步骤 • 1．光控开关实验步骤 • (1)按照电路图将各元件组装到集成电路实验板上． • (2)检查各元件的连接，确保无误． • (普3)通接光通照电条源件，下调不节亮电．阻R1，使发光二极管或灯泡在
新人教版选修3-2高中物理第6章第3讲实验传感器的应用课件
实验
传感器的应用
要求不发声 “非”门
(1) RT的阻值很大 P、X之间电压较大
(2) RT 阻值 减小
P、X 之间电 压降低
“非” 门输出 高电压
电铃 响起
(3) 若R较大，则RT两端的电压 不太高，外界温度不太高时， 就能使P、X之间电压降到低电 压输入，电铃就能发声．因此R 较大，反应较灵敏．
课堂讲义
课堂讲义
实验
传感器的应用
R1 的阻值使斯密 例2 温度报警器电路如图所示，常温下，调整________ 特触发器的输入端A处于低电平，则输出端Y处于高电平，无电流通过 减小 ， 蜂鸣器，蜂鸣器不发声；当温度升高时，热敏电阻RT阻值________ 斯密特触发器的输入端A电势________ 升高 ，当达到某一值(高电平)时，其 输出端由高电平跳到低电平，蜂鸣器通电，从而发出报警声．R1的阻 值不同，则报警温度不同．
课堂讲义
针对训练2 如图所示，是一个火警 报警装置的逻辑电路图．RT是一个 热敏电阻，低温时电阻值很大，高 温时电阻值很小，R是一个阻值较小 的分压电阻． (1)要做到低温时电铃不响，火警时 产生高温，电铃响起，在图中虚线 处应接入怎样的元件？ (2)为什么温度高时电铃会被接通？ (3)为了提高该电路的灵敏度，即报 警温度调得稍低些，R的值应大一些 还是小一些？
实验
传感器的应用
三、自动控制电路的分析与设计 例3 如图所示，某小型电磁继电器，其中L为 含铁芯的线圈．P为可绕O点转动的铁片，K为 弹簧，S为一对触头，A、B、C、D为四个接线 柱．电磁继电器与传感器配合，可完成自动控 制的要求，其工作方式是( ) A．A与B接信号电压，C与D跟被控电路串联 B．A与B接信号电压，C与D跟被控电路并联 C．C与D接信号电压，A与B跟被控电路串联 D．C与D接信号电压，A与B跟被控电路并联 电磁继电器 接信号电压
人教版高中物理选修3-2第6章第3节实验

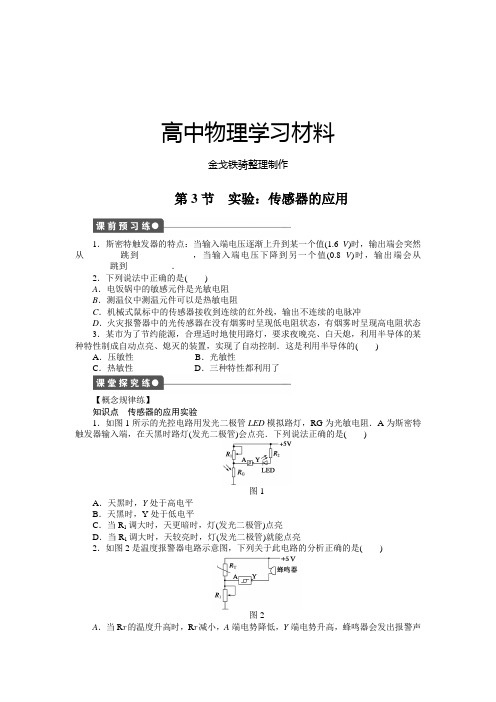

高中物理学习材料金戈铁骑整理制作第3节实验：传感器的应用1．斯密特触发器的特点：当输入端电压逐渐上升到某一个值(1.6 V)时，输出端会突然从________跳到____________，当输入端电压下降到另一个值(0.8 V)时，输出端会从________跳到__________．2．下列说法中正确的是()A．电饭锅中的敏感元件是光敏电阻B．测温仪中测温元件可以是热敏电阻C．机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲D．火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态3．某市为了节约能源，合理适时地使用路灯，要求夜晚亮、白天熄，利用半导体的某种特性制成自动点亮、熄灭的装置，实现了自动控制．这是利用半导体的() A．压敏性B．光敏性C．热敏性D．三种特性都利用了【概念规律练】知识点传感器的应用实验1．如图1所示的光控电路用发光二极管LED模拟路灯，RG为光敏电阻．A为斯密特触发器输入端，在天黑时路灯(发光二极管)会点亮．下列说法正确的是()图1A．天黑时，Y处于高电平B．天黑时，Y处于低电平C．当R1调大时，天更暗时，灯(发光二极管)点亮D．当R1调大时，天较亮时，灯(发光二极管)就能点亮2．如图2是温度报警器电路示意图，下列关于此电路的分析正确的是()图2A．当R T的温度升高时，R T减小，A端电势降低，Y端电势升高，蜂鸣器会发出报警声B．当R T的温度升高时，R T减小，A端电势升高，Y端电势降低，蜂鸣器会发出报警声C．当增大R1时，A端电势升高，Y端电势降低，蜂鸣器会发出报警声D．当增大R1时，A端电势降低，Y端电势升高，蜂鸣器会发出报警声【方法技巧练】自动控制电路的分析及设计技巧3．自己设计一个以热敏电阻为传感器的简易自动报警器，当温度过高时，小灯泡亮或响铃报警．所用的实验器材可能有电磁继电器、电铃、小灯泡、热敏电阻、干电池、滑动变阻器、开关．4．已知光敏电阻随入射光的增强，其电阻值减小，请利用图3所示器材设计一个路灯自动控制电路．图31．如图4所示为一个逻辑电平检测电路，A与被测点相接，则()A．A为低电平，LED发光B．A为高电平，LED发光C．A为低电平，LED不发光D．A为高电平，LED不发光图42．如图5所示，将一光敏电阻连入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断()图5A．θ′＝θB．θ′<θC．θ′>θD．不能确定θ和θ′的关系3．某小型电磁继电器，其中L为含铁芯的线圈．P为可绕O点转动的铁片，K为弹簧，S为一对触头，A、B、C、D为四个接线柱．电磁继电器与传感器配合，可完成自动控制的要求如图6所示．其工作方式是()图6A．A与B接信号电压，C与D跟被控电路串联B．A与B接信号电压，C与D跟被控电路并联C．C与D接信号电压，A与B跟被控电路串联D．C与D接信号电压，A与B跟被控电路并联4. 演示位移传感器的工作原理如图7所示，物体M在导轨上平移时，带动滑动变阻器的金属滑杆P，通过电压表显示的数据来反映物体位移的大小x.假设电压表是理想电压表，则下列说法正确的是()图7A．物体M运动时，电源内的电流会发生变化B．物体M运动时，电压表的示数会发生变化C．物体M不动时，电路中没有电流D．物体M不动时，电压表没有示数题号 1 2 3 4答案5．如图8所示是电阻式温度计，一般是利用金属铂制作的，已知铂丝的电阻随温度的变化情况，测出铂丝的电阻就可以知道其温度．这实际上是一个传感器，它是将________转化为__________来进行测量的．图86．说明下列各种场合分别选用的传感器(1)普通电冰箱中的自动温度控制电路是________．(2)马路两侧的路灯控制电路是________．(3)气垫导轨上用的光电门是________．(4)楼梯灯控制电路是________．(5)宾馆的自动门是________．(6)话筒是________．(7)非接触式体温计是________．(8)遥控电视机的接收器是________．7．一路灯控制装置如图9所示，R G为光敏电阻，光照射R G时，R G变小．白天时，继电器J两端电压是较大还是较小？要使路灯比平时早一些时间亮起来，应如何调节R1?图9第3节实验：传感器的应用答案课前预习练1．高电平低电平(0.25 V)低电平高电平(3.4 V)2．B[电饭锅中的敏感元件是感温铁氧体，A错误；机械式鼠标中的传感器接收断续的红外线脉冲，输出相应的电脉冲信号，C错误；火灾报警器中的光传感器在没有烟雾时呈现高电阻状态，有烟雾时呈现低电阻状态，D错误．]3．B[题目中半导体应能感知光照强度变化，并输出电信号，控制电路通断，所以利用了半导体的光敏性，故B正确．]课堂探究练1．BC[天黑时，R G阻值增大到一定值，斯密特触发器输入端A的电压上升到某个值，输出端Y突然由高电平跳到低电平；R1调大时，A端电压降低，只有天更暗时，R G电阻更大时，路灯才点亮，故B、C正确．]2．BC[当R T温度升高时，电阻减小，A点电势升高到某一数值，Y端电势突然降低，蜂鸣器导通发出警报，A错，B对．当增大R1时，A端电势升高到某一数值，Y端电势突然降低，电流通过蜂鸣器，发生报警声，C对，D错．]点评斯密特触发器是具有特殊功能的非门，用符号表示．当输入端电压上升到某一个值(1.6 V)时，输出端会突然从高电平跳到低电平(0.25 V)，当输入端电压下降到另一个值(0.8 V)时，输出端会从低电平跳到高电平(3.4 V)．3．实验电路如下图所示当温度升高时，热敏电阻的阻值减小，通过电磁继电器螺线管的电流增大，磁性增强，吸下金属片，触点接通，灯泡亮或电铃响，起到报警作用．通过调节滑动变阻器的阻值，可以达到调节报警温度的目的．4．见解析解析电路如图所示控制过程是：当有光照射时，光电流经过放大器输出一个较大的电流，驱动电磁继电器吸合，使两个触点断开，当无光照时，光电流减小，放大器输出电流减小，电磁继电器释放衔铁，使两个触点闭合，控制路灯电路接通，路灯开始工作．方法总结 在分析和设计自动控制电路时，要透彻理解各个元件的特性，如光敏电阻、热敏电阻、电磁继电器、斯密特触发器等；在涉及门电路的电路图时，电流的通路并不能完整地呈现出来，所以不能用原来的电路知识来理解，而是要正确理清电路中的逻辑关系．课后巩固练1．BC [A 为低电平时，Y 为高电平，LED 的电压小，不发光；A 为高电平时，Y 为低电平，LED 的电压大，发光，故B 、C 正确．]2．B [光敏电阻的阻值随光照强度的增强而减小，开始时有光照射，光敏电阻的阻值较小，当手掌挡住部分光线时，光敏电阻的阻值增大，因为欧姆表的零刻度在表盘的右侧，所以欧姆表测电阻时，阻值越大，指针张角越小，所以选项B 正确．]3．A [A 、B 接电磁继电器线圈，所以A 、B 应接信号电压，线圈随信号电压变化使电磁继电器相吸或释放，从而使C 、D 接通或断开，进而起到控制作用．故正确答案为A.]4．B [电压表为理想电表，则电压表不分流，故触头移动不会改变电路的总电阻，也就不会改变电路中的电流，故A 项错误；电压表测的是触头P 左侧电阻分得的电压，故示数随物体M 的移动，亦即随触头的运动而变化，故B 正确，C 、D 错误．]5．温度这个热学量 电阻这个电学量 6．(1)温度传感器 (2)光传感器 (3)光传感器 (4)光传感器和声传感器 (5)红外线(光)传感器 (6)声传感器(7)红外线(光)传感器 (8)红外线(光)传感器 7．较小 调节R 1使其变小解析 由题可知，按照逻辑分析法，引起电路状态变化的原因是照射光敏电阻R G 的光的强弱．白天光照强，R G 的阻值较小，R 1两端的电压U 1＝ER 1R G ＋R 1较大，即A 点电势较高，则Y 端为低电平，继电器两端电压较小，不工作，路灯不亮．而夜间的情形恰好相反．所以白天时，继电器J 两端电压较小．若使路灯早一些亮时，首先要明确继电器的动作电压U J 一定，Y 端电平一定，A 端电平一定，则R 1两端的电压U 1一定，因U 1＝ER 1R G ＋R 1＝ER GR 1＋1，则可知要使路灯早些亮时，环境光线仍较强，R G 较小，要保证U 1一定，必须调节R 1使其变小．。
人教版高中物理选修3-2第6章《传感器》测试题(含答案)
第6章《传感器》测试题一、单选题（每小题只有一个正确答案）1．下列关于传感器的说法正确的是（）A．话筒是一种常用的传感器，其作用是将电信号转换为声音信号B．在天黑楼道里出现声音时，楼道里的灯才亮，说明它的控制电路中只有声音传感器C．光敏电阻能够把光照强弱变化转换为电阻大小变化D．电子秤中所使用的测力装置是温度传感器2．火灾报警器使用的是( )A．光传感器 B．温度传感器 C．湿度传感器 D．气体传感器3．如图1是一种应用传感器监测轨道车运行的实验装置．在轨道某处设置监测点，当车头到达传感器瞬间和车尾离开传感器瞬间，信号发生器各发出一个脉冲信号，由记录仪记录．完成下题．假如轨道车长度为22cm，记录仪记录的信号如图2所示，则轨道车经过该监测点的速度为（）A．0.20cm/s B．2.0cm/s C．22cm/s D．220cm/s4．对于常见的可燃气体浓度的检测，现在一般用催化燃烧检测器．它的原理如下：传感器的核心为一惠斯通电桥，其中一桥臂上有催化剂，当与可燃气体接触时，可燃气体在有催化剂的电桥上燃烧，该桥臂的电阻发生明显变化，其余桥臂的电阻不变化，从而引起整个电路的输出发生变化，而该变化与可燃气体的浓度成比例，从而实现对可燃气体的检测．由此可推断有催化剂的桥臂上的电阻材料为( )A．铜 B．合金 C．半导体 D．绝缘体5．在地震救援中，救援队员用多种生命探测仪搜寻废墟下幸存者的具有生命迹象的信息．有一种生命探测仪与自动门、电视机遥控器应用的是同一种类型的传感器，这种生命探测仪应用的传感器是（）A．温度传感器 B．声音传感器 C．红外线传感器 D．压力传感器6．如图所示，R T为负温度系数的热敏电阻，R为定值电阻，若往R T上擦些酒精，在环境温度不变的情况下，关于电压表示数的变化情况，下列说法中正确的是( )A．变大 B．变小 C．先变大后变小再不变 D．先变小后变大再不变7．下列说法中不正确的是（）A．摄像机实际上是一种将光信号转变为电信号的装置B．电视机实际上是一种将电信号转变为光信号的装置C．电视机接收的画面是连续的D．摄像机在1s内要送出25张画面8．图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1="20" kΩ,R2 ="10" kΩ,R3="40" kΩ,R t为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b端电压U ab ≤ 0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压U ab>0时，电压鉴别器会令开关S断开，停止加热，则恒温箱内的温度可保持在（）A．10℃ B．20℃ C．35℃ D．45℃9．半导体指纹传感器是在一块半导体基板上阵列了10万个金属颗粒，传感器阵列的每一点是一个金属电极，充当电容器的一极，其外面是绝缘的表面，手指贴在其上与其构成了电容器的另一极。
人教版高中物理选修3-2课件传感器的应用一
学习目标
知识与技能： 1、了解力传感器应用的一般模式。 2、了解声传感器在电子秤、话筒、电熨斗上的应用。 过程与方法： 通过实验或演示实验，了解传感器在生产、生活中 的应用，拓展学生的设计思路。 情感、态度、价值观： 在了解传感器原理及应用时，知道已学知识在生活、 生产、科技社会中的价值，感受传感技术给人类生活带 来的便利。
巩固提高
力传感器的应用
【例1】用如图所示的装置可以测量汽车在水平路面上 做匀加速直线运动的加速度．该装置是在矩形箱子的前、 后壁上各安装一个由力敏电阻组成的压力传感器．用两根 相同的轻弹簧夹着一个质量为2.0 kg的滑块可无摩擦滑动， 两弹簧的另一端分别压在传感器a、b上，其压力大小可直 接从传感器的液晶显示屏上读出．现将装置沿运动方向固 定在汽车上，传感器b在前，传感器a在后．汽车静止时， 传感器a、b在的示数均为10 N(取g=10 m／s2) （1）若传感器a的示数为 14 N、b的示数为6.0 N，求此 时汽车的加速度大小和方向． （2）当汽车以怎样的加速度运动时， 传感器a的示数为零．
传感器应用的一般模式
一、力传感器的应用——电子秤
一、力传感器的应用——电子秤
1.电子秤使用的测力装置是什么? 它是由什么元件组成的? 装置:力传感器 元件:金属梁和应变片
2.简述力传感器的工作原理.
U1 U2
金属梁
两个应变片的形变引起电阻变化 致使两个应变片的电压差变化
一、力传感器的应用——电子秤
二、声传感器的应用——话筒
二、声传感器的应用——话筒
阅读教材56页有关内容，思考并回答: （1）话筒的作用是什么？ （ 2 ）说明动圈式话筒的工作原理和工作 过程。 （ 3 ）说明电容式话筒的工作原理和工作 过程。这种话筒的优点是什么？ （ 4 ）驻极体话筒的工作原理是什么？有 何优点？
高中物理-选修-3-2-教师教学用书-补充习题-第6章-传感器
选修3-2 第六章传感器教师教学用书五、补充习题A组1．传感器是把非电学量(如高度、温度、压力等)的变化转换成电学量变化的一种元件，它在自动控制中有着广泛的应用。
图6-37是一种测定液面高度的电容式传感器的示意图。
金属棒与导电液体构成一个电容器，将金属棒和导电液体分别与直流电源的两极相连接，从电容C和导电液与金属棒间的电压U的变化就能反映液面的升降情况:①电源接通后，电容C减小，反映h减小；②电源接通后，电容C减小，反映h增大；③电源接通再断开后，电压U减小，反映h减小；④电源接通再断开后，电压U 减小，反映h增大。
以上判断正确的是( )A．①③B．①④C．②③D．②④2．用遥控器调换电视机频道的过程，实际上就是利用传感器把光信号转化为电信号的过程。
下列属于这类传感器的是( )A．红外报警装置B．走廊照明灯的声控开关C．自动洗衣机中的压力传感装置D．电饭策中控制加热和保温的温控器3．下列说法正确的是( )A．话筒是一种常用的声传感器，其作用是将声信号转换为电信号B．只有天黑楼道里出现声音时楼道里的灯才亮，说明它的控制电路中只有声传感器C．光敏电阻能够把光照强弱变化转换为电阻大小变化D．电子秤中所使用的测力装置是温度传感器4．常见的电热灭蚊器中有一个PTC(以铁酸顿为主要材料的热敏电阻器)元件，其电阻率随温度变化的规律如图6-38所示，这种元件具有发热、控温双重功能。
如果将该元件接到220 V恒定电压下，以下说法中正确的是( )A．通电后功率先增大，后减小B．通电后功率先减小，后增大C．当其产生的热量与散发的热量相等时，温度保持在T1不变D．当其产生的热量与散发的热量相等时，温度保持在T1～T2之间的某一值不变5．如图6-39所示是一火警报警器的部分电路示意图。
其中R2 为用半导体热敏材料制成的传感器，电流表为值班室的显示器，a、b之间接报警器。
当传感器Rz所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是( )A．I变大，U变大B．I变大，U变小C．I变小，U变大D．I变小，U变小6．压敏电阻的阻值随所受压力的增大而减小。
高中物理 人教版选修3-2 6.3 实验：传感器的应用 教学设计、教案
第三节实验：传感器的应用实验目的1．识别逻辑集成电路块、集成电路实验板，通过练习电子电路的组装，获得对自动控制电路设计的感性认识．2．了解光控开关电路及控制原理，会组装光控开关．3．了解温度报警器及控制原理，会组装温度报警器．素养思维脉络知识点1光控开关1．电路图如图所示2．工作原理白天，光强度较大，光敏电阻R G电阻值__较小__，加在斯密特触发器A端的电压较低，则输出端Y输出__高__电平，发光二极管LED不导通；当天色暗到一定程度时，R G的阻值增大到一定值，斯密特触发器的输入端A的电压上升到某个值(1.6 V)，输出端Y突然从__高__电平跳到__低__电平，则发光二极管LED__导通发光__(相当于路灯亮了)，这样就达到了使路灯天明熄灭，天暗自动开启的目的。
3．要想在天更暗时路灯才会亮，应如何调节R1要想在天更暗时路灯才会亮，应该把R1的阻值调__大__些，这样要使斯密特触发器的输入端A电压达到某个值(1.6 V)，就需要R G的阻值更__大__，即天色更暗。
知识点2温度报警器1．电路如图所示。
2．工作原理常温下，调整R1的阻值使斯密特触发器的输入端A处于低电平，则输出端Y处于__高__电平，无电流通过蜂鸣器，蜂鸣器不发声；当温度升高时，热敏电阻R T阻值__减小__，斯密特触发器输入端A电势升高，当达到某一值(高电平)，其输出端由__高__电平跳到__低__电平，蜂鸣器通电，从而发出报警声，R1的阻值不同，则报警温度不同。
3．要想在更高的温度时才报警，应如何调节R1要使热敏电阻在感测到更高的温度时才报警，应__减小__R1的阻值，R1阻值越__小__，要使斯密特触发器输入端达到高电平，则热敏电阻阻值要求越小，即温度越高。
思考辨析『判一判』(1)斯密特触发器的作用是将数字信号转换为模拟信号(×)(2)发光二极管具有单向导电性(√)(3)斯密特触发器是具有特殊功能的非门(√)『选一选』如图所示是一个基本逻辑电路。
