华东师大版科学九年级上册 6.1电能的获得和转化(三)(共40张PPT)
2 新课讲解
思考：电流通过导体时，如果消耗电能全部转化为热即： Q=W你能推导出焦耳定律吗？
推导焦耳定律: 若电流做的功全部用来产生热量即:Q = W
又∵W = UIt 根据欧姆定律U = IR ∴Q = W = UIt = I2Rt
2 学新以课致讲用解
某导体电阻为10Ω，通电5min产生的 热量是1200J，当通过该导体的电流增 大为原来的2倍时，在相等时间内产生 的热量是（ 4800 ）J。
2 新课讲解
后人称之为“爱迪生效应”。1888 年，他发明电影摄 影机。爱迪生一生中取得了一千多项专利。
爱迪生制造的 白炽灯泡
2 新课讲解
小资料 交流电的有效值
由于输电的方便，发电厂都以交流电（AC）作为工业和民 用的电力供应。交流电是大小和方向都随时间周期性变化的 电流。我国民用照明电路的电压规定为 220 V，频率为 50 Hz，即交流发电机的电枢线圈每分钟转动 3 000 次。
2 学新以课致讲用解
下列家用电器中,利用电流热效应工作的是 ( D ) A. 笔记本电脑 B. 电冰箱 C. 电风扇 D. 电暖器
2 新课讲解
科学 技术 社会 环境
阅读课本电的应用与社会发展回答下面问题： 1、1831年8月 29 日，谁发现了电磁感应现象，同年又制 成了圆盘发电机？
法拉第发现了电磁感应现 象又制成了圆盘发电机。
2 新课讲解
三、电流的化学效应 电解水实验中阴极放出氢气，阳极放出氧气就是电流化学 效应的一个典型例子。
在电流的化学效应中存在 着电能和化学能的转化。
2 新课讲解
1、铅蓄电池的组成
绝缘外壳 气体排放口
负极
正极
铅板（负电极）
电池分离层 二氧化铅板（正电极） 稀硫酸（电解液）
活中常用的铅蓄电池，则是电能与化学 能可以双向转换的装置。
2 新课讲解
（2）炼钢工业中的电炉炼钢
21世纪教育网
利用电弧放电时产生的 1×104℃高温，熔化铁及其他 原料以冶炼特种钢利用了电流 的热效应。
2 新课讲解
（3）宇航员穿着的宇航服内保持恒温的装置，利用了 电流的热效应。
2 新课讲解
（4）家用的电熨斗、电烤箱等电热设备也都是利用了电 流的热效应。电的应用与社会发展。
2 新课讲解
人们平时所说 家庭电路的电压为 220 V是指交流电压 的有效值，所谓有效值是指交流电与某一直 流电相比 较，在相同时间内在同一电阻上产生的热量相等；这就 是说交流电的有效 值是从与直流电产生相同的热效应 来定义的，平时所说的某一交流电压值或交流电 流值 都是指交流电的有效值。
2 新课讲解
由实验步骤②、③你能得出什么结论？
2 新课讲解
结论：在电阻和通电时间相同的条件下，电流越大，电流 产生的热量越多。 ④. 如果不改变电流，使通电时间增加 1 倍，则又如何？ 再次触摸电阻R感觉电阻R发热并且温度比上一次更高。
2 新课讲解
由实验步骤③、④你能得出什么结论？ 由实验可知：在通电电流和电阻相同的条件下，通电时 间越长，电流产生的热量越多。
二、焦耳定律
焦耳
科学家小注
英国物理学家焦耳他的父亲是 一 家酿酒厂的厂主，焦耳从小因体 弱不能上学，在家跟父亲学习酿 酒，空闲时间自学化学、物理， 他对实验特别感兴趣，焦耳是一 位靠自学成才的科学家。
2 新课讲解
１、内容：电流通过导体产生的热量与电流的平方成正比， 与导体电阻成正比，与通电时间成正比。 2、公式：Q =I²Rt 电流的单位是安(A)，电阻R的单位是欧(Ω)，时间t的单位 是秒(s)。 热量Q的单位是焦(J)
2 新课讲解
思考：电流产生的热量与哪些因素有关呢？
活动
2、感受电流通过导体时的发热现象 （1）实验器材 阻值约为10 Ω电阻、电池组、电流表、滑动变阻器、开关。
2 新课讲解
（2）实验步骤： ①. 按图连接成实验电路，图中R为一线绕电阻，阻值约为 10 Ω，电池组电压 4.5 V，电流表采用 0~0.6 A量程。
电能的获得和转化（三）
在我们日常生活中，常常需要用电产生热来为我们服务。
电暖
电炉
在我们日常生活中，常常需要用电产生热来为我们服务。
以上现象的实质就是电能转化为热能，即利 用的就是电流的热效应。
电暖
电炉
2 新课讲解
一、电流热效应及其应用 1、电流的热效应 （1）电流通过导体时，导体会发热的现象叫做电流的热效应。 （2）电流通过导体发热这实际上就是电能转化为内能的过程。
（1）原理：蓄电池充电时，电能转化为化学能，蓄电池放 电时，化学能转化为电能。
2 新课讲解
（2）干电池 我们平时用的干电池是利用化学能转化为电能的电源装置。 这些电池均与电流的化学效应相关。
3 巩固提升
1、下列情况利用电流热效应的是 ( B ) A. 利用排气扇通风换气； B. 夏天,家用电器长时间不使用,要通电来驱潮； C. 电脑主机上安装小电风扇； D. 电脑显示器安装散热窗。
通过以上实验你能总结出电流产生的热量与哪些因素有 关吗？
2 新课讲解
归纳总结
电流产生的热量与电阻、电流和通电 时间有关；电阻越大，电流越大、通电 时间越长，电流产生的热量就越多。
2 新课讲解
3、电流热效应的应用 （1）生产和生活中广泛使用的白炽灯是利用了电流的热效应。
当电流通过抽去空气的灯泡中 的钨丝时，钨丝发热达到白炽 状态，温度可达2800℃ ,于是 产生发光现象。
2 新课讲解
②. 闭合开关，观察电流表读数，并用滑动变阻器调节 控制 电流不超过 0.3 A。通电 20 s，断开开关，用手 指触摸电阻R，你有 什么感觉？
用手指触摸电阻R感觉电阻R发热温度升高。
2 新课讲解
③. 断开开关，待R冷却后，再闭合开关改变滑动变阻器滑 片 的位置，使通过R的电流增大 1 倍，通电 20 s，再次触 摸电阻R，你的感觉有什么不同？ 再次触摸电阻R感觉电阻R发热并且温度比第一次更高。
2 新课讲解
2、推动了社会向电气化发展。两位发明家是哪两位？他 们有哪些贡献？
一位是德国发明家西门子发 明了自激励发电机，大大提 高了发 电效率，1879 年在柏林举办的贸 易展览会上， 展示了世界上最早的 有轨电车。
另一位是美国发明家爱迪生发明了发报机、白炽灯、留声机， 1883年3 月，爱迪生发现炽热灯丝发射热电子的现象，
合集下载

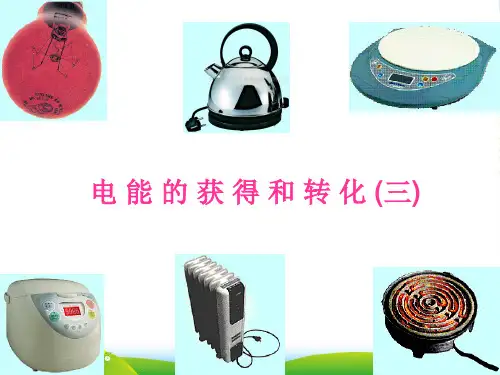

九年级科学上册 第四章第一节电能的获得和转化第三课时课件 华师大
电 能 的 获 得 和 转 化 (三)
观察●思考●发现
使用这些用电器,有没有共同的地方?
电流通过导体时产生的热量多少与哪些因素 有关？
猜测1:可能与电压有关?
猜测2:可能与电流有关? 猜测3:可能与电阻有关?
猜测4:可能与通电时间有关?
电流通过导体时产生热量的多 少跟什么因素有关？
电流通过导体时产生热的多少可能跟电流大小有关 电流通过导体时产生热的多少可能跟电阻大小有关 电流通过导体时产生热的多少可少跟电阻的关系
焦耳定律
1840 年 , 英国科学家焦耳通 过实验研究发现：
电流通过电阻时产生的热量, 跟电流的平方成正比, 跟电阻成 正比, 跟通电时间成正比。
Q＝I2Rt
焦耳
1、纪律是集体的面貌，集体的声音，集体的动作，集体的表情，集体的信念。 2、知之者不如好之者，好之者不如乐之者。 3、反思自我时展示了勇气，自我反思是一切思想的源泉。 4、在教师手里操着幼年人的命运，便操着民族和人类的命运。一年之计，莫如树谷；十年之计，莫如树木；终身之计，莫如树人。 5、诚实比一切智谋更好，而且它是智谋的基本条件。 6、做老师的只要有一次向学生撒谎撒漏了底，就可能使他的全部教育成果从此为之失败。2022年1月2022/1/152022/1/152022/1/151/15/2022 7、凡为教者必期于达到不须教。对人以诚信，人不欺我;对事以诚信，事无不成。2022/1/152022/1/15January 15, 2022 8、教育者，非为已往，非为现在，而专为将来。2022/1/152022/1/152022/1/152022/1/15

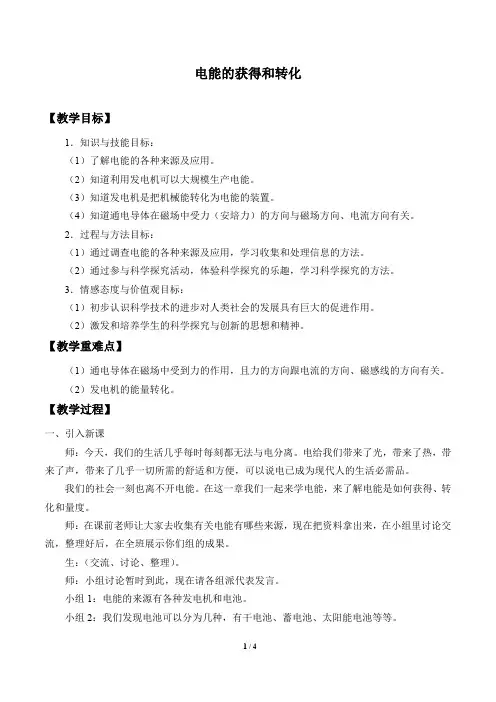

华师大版科学九年级上册：6.1 电能的获得和转化 教案
