位图转换为矢量图之经典教程动感地带
４、“文件”－--“导出”--－“导出”窗口，“文件名”及保存的位置，“保存类型”为AutoCAD交换文件(*.DXF)，单击“保存”--－“DXＦ/ＤWG选项”窗口，单击“确定”
再次，用ＣDX4直接打开DXF格式的矢量图不进行编辑，直接导出格式为＊ＰLT；
最后，用CDX4直接打开*ＰLT格式的矢量图进行编辑，修改,直接导出格式为*PLT文件；
最终，以上步骤完成后,可以直接导入LasｅrCut5.1激光雕刻机软件，进行“适当的编辑”~“水平镜像”~“雕刻”!
（编辑：haiyanｇyuer）
位图转换为矢量图之经典教程-－--动感地带
———————————————————————————————— 作者：
———————————————————————————————— 日期:
位图转换为矢量图之经典教程－---动感地带
首先，用ＰSＣＳ3对位图图片处理,使其更加清晰并存储为黑白两色;
1、运行PSＣ３－--单击菜单栏“文件”按钮-－－“打开”--－ “打开”对话框-－-单击选中所需要编辑的图像,“文件类型(Ｔ)：所有格式”，单击“打开”；
2、单击菜单栏“图像”按钮－－－“调整”－－-“阈值”---“阈值”对话框---在该窗口内左右滑动“三角形滑块”，调整“阈值色阶(Ｔ):”的值，使“图片细节最大程度的完整的显示出来”,单击“确定”；
3、单击菜单栏“图像”按钮---“模式”---“灰度”－--“信息”对话框,单击“Ｄiscard”；
4、单击菜单栏“图像”按钮－--“模式”－－-“位图”－--“位图”对话框－--单击“方法,使用（Ｕ）：”的下拉列表,选中“５0%阈值”,单击“确定”;
５、“文件”--－“存储为”－－--“PSD格式”!
6、将保存的该图像置入AI。
位图转为矢量图后的质量是和位图的清晰度是成正比的,如果位图清晰,描出来的矢量图线条就相对会流畅一些,节点也会少一些.反之,转换后的节点会较多，不易编辑!所以在用AI“实时描摹”之前可以先用PS对图片处理，使其更加清晰，然后再导到AI进行编辑。
其次，用ＡI把该位图转换为矢量图,导出格式为＊DＸF；
1、运行AＩ---单Байду номын сангаас菜单栏“文件”按钮---“打开”-－－“打开”对话框-－-单击选中所需要编辑的图像，“文件类型(Ｔ）:所有格式”,单击“打开”；
２、在工具箱里单击“直接选择工具(A)”按钮,然后在“工作区域”中单击选中需编辑的图像，单击菜单栏“对象”按钮-－－“实时描摹”－--“建立并扩展”；
在AI里面将位图转为矢量图的教程（点阵图转矢量）
在AI里面将位图转为矢量图的教程（点阵图转矢量）第一篇：在AI里面将位图转为矢量图的教程(点阵图转矢量) 看到不少红友提到这样的问题,将自己的一点心得和大家交流一下位图转为矢量图后的质量是和位图的清晰度是成正比的,如果位图清晰,描出来的矢量图线条就相对会流畅一些,节点也会少一些.如果太模糊,我想任何软件描不好吧AI描图就要比CD好得多,CD描出来的图,节点多,而且相当不平滑,群组和相剪也很困难,甚至很容易死机,AI就不存在这些问题,因为AI里面有“魔棒”工具,效果和PS一样,还有处理多余节点的工具,编辑就更容易些.描图结合PS用会更好一些,在PS中将图片处理清晰,再导到AI 描效果会好一些.如果颜色多的话也不好描,最好是在PS转为位图,只有黑白两种颜色就好描多了.第二篇：AI里面去掉位图剪切蒙版多余部分1.我找了一个plmm做试验,置入到AI中,我们在plmm的上方画一个矩形，填充白色（一定要是纯白色）,为了让大家看到下面的图.我特意降低了点透明度.但是大家做的时候千万不要降低透明度.我只是给大家做试验.让大家看清楚而已.要纯白色..2.选中plmm和白色矩形,建立不透明度蒙版,透明度面板要用“剪切”4.在对象菜单里面拼合透明度（设置如图）切记渐变和网格分辨率一定要设置为最低。
5.右击取消群组，还没完成。
然后在右击释放剪切蒙版第三篇：三种方法从AI中快速导入矢量PPT素材的教程从AI中快速导出矢量PPT素材方法PPT研究院素材改造群By 佬江湖开场：签到：在线打1 群里有很多PPT设计制作的大神，我今天给大家分享的是我自己在素材改造中的一些自己的操作方法，请各位大神指正。
准备工作：素材：群文件福利包中的shutterstock_28680994.eps 工具：打开AI软件并打开素材文件shutterstock_28680994.eps对于AI的操作我也不熟悉，我们只利用它来打开素材，极少的基本操作，有这方面大神欢迎指导，有兴趣的同学可自己进行学习。

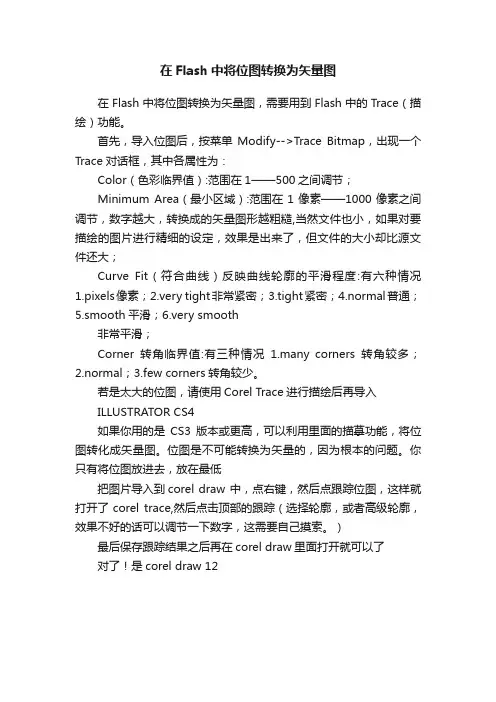

在Flash中将位图转换为矢量图
在Flash中将位图转换为矢量图
在Flash中将位图转换为矢量图，需要用到Flash中的Trace（描绘）功能。
首先，导入位图后，按菜单Modify-->Trace Bitmap，出现一个Trace对话框，其中各属性为：
Color（色彩临界值）:范围在1——500之间调节；
Minimum Area（最小区域）:范围在1像素——1000像素之间调节，数字越大，转换成的矢量图形越粗糙,当然文件也小，如果对要描绘的图片进行精细的设定，效果是出来了，但文件的大小却比源文件还大；
Curve Fit（符合曲线）反映曲线轮廓的平滑程度:有六种情况1.pixels像素；2.very tight非常紧密；3.tight紧密；4.normal普通；
5.smooth平滑；
6.very smooth
非常平滑；
Corner转角临界值:有三种情况1.many corners转角较多；
2.normal；
3.few corners转角较少。
若是太大的位图，请使用Corel Trace进行描绘后再导入
ILLUSTRATOR CS4
如果你用的是CS3版本或更高，可以利用里面的描摹功能，将位图转化成矢量图。
位图是不可能转换为矢量的，因为根本的问题。
你只有将位图放进去，放在最低
把图片导入到corel draw 中，点右键，然后点跟踪位图，这样就打开了corel trace,然后点击顶部的跟踪（选择轮廓，或者高级轮廓，效果不好的话可以调节一下数字，这需要自己摸索。
）
最后保存跟踪结果之后再在corel draw里面打开就可以了
对了！是corel draw 12。
位图转换成矢量图方法
您是否有这样的感觉：当您看到书上或者是报刊上有许多精美的图案，很想把它放到电脑里变成矢量图形，既好编辑，又好刻绘该多好呀！！于是许多朋友便将图案扫描下来，用coreldraw等软件一笔一划地勾、描，一幅图需要半个多小时，人很累，描出来效果还不一定好。
其实，对于有些轮廓比较清晰的图案，我们可以充分利用photoshop的选区和路径工具来实现像素图到矢量图的转换，简单又快捷。
1.将书本上的图片进行扫描，得到如图a，看起来有点粗糙，怎么办？
2.用photoshop将图片打开，将图片模式改变为索引模式，改成如图b的设置。
怎么样，
图片是不是只有两种颜色了？这样才能便于色彩的选择。
3.在色彩范围里用吸管吸取梅花外面任意一个地方，如图c，按“好”按钮
4.就可以得到如图d，这样只仅仅选择的是梅花外轮廓。
5.反选“或者按快捷键ctrl+shift+i 得到图e：
6.打开路径面板，并点击“从选区建立工作路径”按钮，见图f：
7.将此文件输出为路径，文件命名为 meihua.ai
8.打开coreldraw软件，将刚才保存的。
ai 文件导入进来，咦？为什么导入进来什么都没有呀？不用急，点取轮廓工具按钮并点取“细线轮廓”，出来了吧！一个崭新的矢量图就这样完成了。
随便怎么放大都很清晰，特别适合做图形、图案以及电脑刻绘的朋友们。
试
一试吧！！。

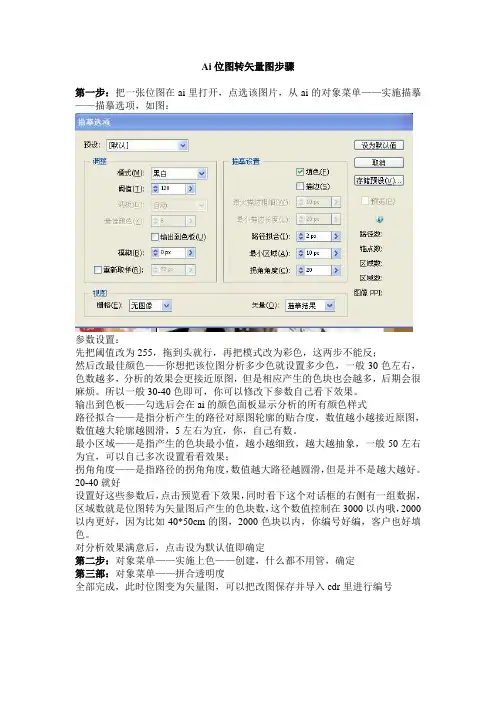

Ai位图转矢量图步骤
Ai位图转矢量图步骤
第一步：把一张位图在ai里打开，点选该图片，从ai的对象菜单——实施描摹——描摹选项，如图：
参数设置：
先把阈值改为255，拖到头就行，再把模式改为彩色，这两步不能反；
然后改最佳颜色——你想把该位图分析多少色就设置多少色，一般30色左右，色数越多，分析的效果会更接近原图，但是相应产生的色块也会越多，后期会很麻烦。
所以一般30-40色即可，你可以修改下参数自己看下效果。
输出到色板——勾选后会在ai的颜色面板显示分析的所有颜色样式
路径拟合——是指分析产生的路径对原图轮廓的贴合度，数值越小越接近原图，数值越大轮廓越圆滑，5左右为宜，你，自己有数。
最小区域——是指产生的色块最小值，越小越细致，越大越抽象，一般50左右为宜，可以自己多次设置看看效果；
拐角角度——是指路径的拐角角度，数值越大路径越圆滑，但是并不是越大越好。
20-40就好
设置好这些参数后，点击预览看下效果，同时看下这个对话框的右侧有一组数据，区域数就是位图转为矢量图后产生的色块数，这个数值控制在3000以内哦，2000以内更好，因为比如40*50cm的图，2000色块以内，你编号好编，客户也好填色。
对分析效果满意后，点击设为默认值即确定
第二步：对象菜单——实施上色——创建，什么都不用管，确定
第三部：对象菜单——拼合透明度
全部完成，此时位图变为矢量图，可以把改图保存并导入cdr里进行编号。
CorelDRAW位图转换为矢量图步骤
CorelDRAW位图转换为矢量图步骤
CorelDRAW位图转换为矢量图步骤
今天为大家分享CorelDRAW位图转换为矢量图步骤，教程真的很不错哦，喜欢的朋友快快来学习吧！
步骤一导入图片。
执行“位图”→“转换为位图”命令，打开“转换为位图”对话框，设置相关参数选项后，单击“预览”按钮，单击“确定”按钮即可。
效果如图所示。
步骤二从菜单栏，执行“位图”→“轮廓描摹”→“线条图”命令，或选中位图图片，鼠标右键，在弹出的快捷菜单中选择“轮廓描摹”→“线条图”。
在弹出的“PowerTRACE”对话框中根据需求设置各项参数，单击“确定”按钮即可。
操作完成以上步骤，位图即可转换为矢量图。
教程结束，以上就是CorelDRAW位图转换为矢量图步骤介绍，大家学会了吗？希望能对大家有所帮助！。
2020年最有效位图转为矢量图方法精编版
最有效的位图转换为矢量图方法AI位图转为矢量图关键词：位图矢量教程位图转换矢量图看到不少红友提到这样的问题,将自己的一点心得和大家交流一下位图转为矢量图后的质量是和位图的清晰度是成正比的,如果位图清晰,描出来的矢量图线条就相对会流畅一些,节点也会少一些.如果太模糊,我想任何软件描不好吧AI描图就要比CD好得多,CD描出来的图,节点多,而且相当不平滑,群组和相剪也很困难,甚至很容易死机,AI就不存在这些问题,因为AI里面有"魔棒"工具,效果和PS一样,还有处理多余节点的工具,编辑就更容易些.描图结合PS用会更好一些,在PS中将图片处理清晰,再导到AI描效果会好一些.如果颜色多的话也不好描,最好是在PS转为位图,只有黑白两种颜色就好描多了.1.jpg(49.67 KB)(2007-1-8 17:25)2.jpg(132.25 KB)(2007-1-8 17:25)3.jpg(83.43 KB)(2007-1-8 17:25)4.jpg(100.23 KB)(2007-1-8 17:25)5.jpg(104.73 KB)(2007-1-8 17:25)6副本.jpg(47.46 KB)(2007-1-8 17:25)7.jpg(71.87 KB)(2007-1-8 17:25)7-1.jpg(72.96 KB)(2007-1-8 17:25)7-2.jpg(47.29 KB)(2007-1-8 17:25)8.jpg(87.83 KB)(2007-1-8 17:25)9.jpg(98.9 KB)(2007-1-8 17:25)10.jpg(63.81 KB)(2007-1-8 17:25)11.jpg(82.57 KB)(2007-1-8 17:25)12.jpg(59.75 KB)(2007-1-8 17:40)14.jpg(20.23 KB)(2007-1-8 17:53)。
矢量图与位图相互转换_CorelDRAW X7中文版基础教程_[共2页]
位图效果应用
287三、 【极色化】命令
利用【极色化】命令可以把图像颜色简单化处理，得到色块化效果。
图像原图和执行【效果】/【变换】/【极色化】命令后的效果对比，如图10-14所示。
图10-14 原图和执行【极色化】命令后的效果对比
四、 【尘埃与刮痕】命令
利用【尘埃与刮痕】命令可以通过更改图像中相异像素的差异来减少杂色。
10.2 位图效果应用
本节来讲解各种位图效果命令，灵活运用这些命令，可以使用户的创作如虎添翼。
10.2.1 矢量图与位图相互转换
在CorelDRAW 中可以将矢量图形与位图图像相互转换。
通过把含有图样填充背景的矢量图转化为位图，图像的复杂程度就会显著降低，且可以运用各种位图效果；通过将位图图像转化为矢量图，就可以对其进行所有矢量性质的形状调整和颜色填充。
一、 矢量图转换位图
选择需要转换为位图的矢量图形，然后执行【位图】/【转换为位图】命令，弹出的【转换为位图】对话框，如图10-15所示。
• 【分辨率】：设置矢量图转换为位图
后的清晰程度。
在此下拉列表中选
择转换成位图的分辨率，也可直接
输入。
• 【颜色模式】：设置矢量图转换成位
图后的颜色模式。
• 【递色处理的】选项：模拟数目比可
用颜色更多的颜色。
此选项可用于使
用256色或更少颜色的图像。
• 【总是叠印黑色】：勾选此复选项，矢量图中的黑色转换成位图后，黑色就被设置了叠印。
当印刷输出后，图
像或文字的边缘就不会因为套版不准而出现露白或显露其他颜色的现象发生。
图10-15 【转换为位图】对话框。
位图转矢量图的方法和技巧
位图转矢量图有哪些方法和技巧？▲在flash中导入图片，选择修改菜单中的“转换位图为矢量图”命令，将为图转化为矢量图形，再将图片导出为ai文件。
在fireworks中就可以导入这个图片了。
△.什么叫矢量图？矢量图可以任意缩放而不影响Flash的画质，位图图像一般只作为静态元素或背景图，Flash并不擅长处理位图图像的动作，应避免位图图像元素的动画。
▲可以用CorelDRAW中附带的软件"Corel TRACE"来完成从位图变为矢量图。
首先导入一幅位图（在这儿选了一幅航空母舰），然后单击“修改”（英文版里的Modify）的“位图”（英文版里的Trace Bitm ap），在“颜色阀值”（英文版里的Color）右边的文本框里写上你想要的数字（必须在０－５００之间），然后单击“确定”（英文版里的OK），然后，位图就转换为矢量图了！▲Adobe Stream lineAdobe公司的老牌位图转矢量图工具，有多种转换方式可以选择，操作非常简便。
▲《CorelDraw疑难杂症速查手册》收集了作者木平与各位平面设计同仁相互探讨提出的问题以及百度CD吧的提问，结合实际操作和工作中遇到的问题整理而成。
其中有些问题参考了吧中好友和网络上同道中人的回答，对于一些不清楚或有疑问的问题作者都亲自用CorelDraw 9和CorelDraw X3分别验证了操作性与真实性。
△本教程为分期连载教程，欢迎大家持续关注。
问：位图转矢量图有哪些方法和技巧？答：位图转矢量的方法很多，这里具体介绍以下几种：第一种：完整安装Coreldraw（以下简称CD）会自带一个附件——Corel Power TRACE（以下简称CT），在CD中可以直接点击应用程序按纽调用CT。
CT的使用比较简单，导入位图后，设置一下边界，点转换即可，一次不成再调整再转换，不过CT对于块面化的位图比较适合，对于复杂的位图就不是很好了，转换了也不是我们想要的结果。
位图转矢量
位图转矢量位图（Bitmap）与矢量（Vector）是两种不同的图形格式，它们在图形处理领域有着不同的应用。
位图经常用于图像和照片的表示，而矢量一般用于图标、标志、游戏素材和流程图等需要变化大小而不损失清晰度的图片中。
位图和矢量之间的转换在图形处理领域中有其重要的作用，本文将阐述位图转化为矢量的技术原理，以及在实际应用中的重要性。
位图和矢量的区别位图和矢量图形都是用来表示图像的，但是它们的原理是不一样的。
位图是一种像素图，它的每一个像素都有一个具体的颜色，像素的颜色值是固定的，不依赖其他像素的颜色。
因此，位图中不同颜色的像素形成了一张图片，它的分辨率是固定的，即使放大，也不能保持清晰。
相对于位图，矢量是一种更精确的图形表示方式，它使用了一系列的函数形式的点和线，来表述图形的大小和形状。
矢量图形的优势在于它们可以被放大而不失真，不管放大多少倍，都保持清晰。
另外，矢量图形可以用较少的数据量表达出较为复杂的图形，这对于互联网传输和存储都有着重要的意义。
位图转矢量将位图转换成矢量图形，也就是将位图（Bitmap）转换为矢量（Vector），这一步骤在图形处理中有着重要的地位。
一般来说，将位图转换为矢量图形的步骤主要包括三个部分：灰度处理、线条和轮廓检测以及插值修正。
灰度处理就是将彩色图片转换为灰度图。
这一步骤的目的在于减少不必要的信息，只保留图片的黑白对比关系，其实现的方法是取每个像素的红绿蓝三个分量的均值，代表该像素的灰度值。
线条和轮廓检测部分就是对灰度图中线条和图形轮廓的提取。
一般使用边界检测、最大类间方差法以及熵函数等技术来实现线条和轮廓的提取。
最后一步就是插值修正，这一步骤主要是将提取出来的线条和图形轮廓，通过B样条插值等方式，转变为矢量图形的直线和圆弧。
实际应用位图转矢量这一技术在实际应用中有着重要的作用，他可以用来将位图转换为矢量图，从而实现放大而不失真，从而满足不同分辨率的需求。
另外，在互联网传输和存储上，将位图转换为矢量图也有重要作用，因为矢量图能够更加精准的表达图形，而且生成的数据占用的空间相对比较小，因此在网络传输和存储上可以更加有效的利用空间。
如何在Photoshop中将位图转换为矢量效果图
如何在Photoshop中将位图转换为矢量效果图在本教程中，同学们将学习一种简单有效的技术，可以在Photoshop中将位图像转换为矢量尽管有许多不同的方法可以实现类似的结果，但使用此方法可以快速轻松地将位图像转换为矢量图像。
效果对比图好了、开始我们的教程、同学们准备好了吗步骤1在Photoshop中打开图像素材。
它不一定需要是黑白或灰度，任何彩色图像也可以。
第2步转到滤镜> 风格化>扩散。
在“扩散”窗口中，选择“各向异性”，然后单击“确定”。
第3步再次，转到滤镜> 风格化>扩散。
在“扩散”窗口中，选择“各向异性”，然后单击“确定”。
第4步转到图层>复制图层。
将此图层命名为“高反差保留”，然后单击“确定”。
第5步选择“高反差保留”图层后，转到滤镜>其他>高反差保留。
将值设置为3，然后单击“确定”。
第6步在“图层”面板中，将“高反差保留”图层的混合模式设置为“变亮”。
第7步转到图层>新建调整图层>阈值。
将此图层命名为“阈值”，然后单击“确定”。
第8步根据您使用的图像调整阈值级别。
在这种情况下，值138将正常工作。
第9步对阈值结果感到满意后，请转到图层>合并可见。
第10步此时，您可以使用带有黑白颜色的画笔工具（B）删除所有不必要的细节。
第11步选择合并图层后，转到滤镜>模糊>高斯模糊。
设置0.5像素的值，然后单击“确定”。
第12步转到选择>颜色范围。
从下拉菜单中选择“阴影”，然后根据自己的喜好调整模糊度和范围。
在这种情况下，我将颜色容差设置为100％，将范围设置为150.如果对选择感到满意，请单击OK。
第13步激活选择后，选择矩形选框工具（M）并在选择上单击鼠标右键。
从下拉菜单中选择“制作工作路径”。
第14步在“生成工作路径”窗口中，将“容差”设置为1或1,5像素，然后单击“确定”。
第15步在“图层”面板中，单击“创建新图层”图标。
