教学能力大赛钳工实训教学教案
钳工操作实训教案
钳工操作实训教案第一章：钳工实训概述1.1 钳工实训的目的与意义使学生了解和掌握钳工基本操作技能培养学生具备一定的钳工实际操作能力强化学生对钳工安全操作的意识1.2 钳工实训的内容钳工基本工艺流程钳工常用工具与设备的使用钳工基本操作技巧1.3 钳工实训的要求学生需严格遵守实训纪律与安全操作规程学生需按时完成实训任务学生需认真填写实训记录第二章：钳工工具与设备2.1 钳工常用工具钳工基本工具的分类与作用钳工工具的选用与使用方法2.2 钳工设备钳工设备的结构与功能钳工设备的维护与保养2.3 安全防护用品安全防护用品的分类与作用安全防护用品的正确使用方法第三章：钳工基本操作3.1 划线划线工具的使用方法划线的基本技巧与注意事项3.2 錾削錾削工具的使用方法錾削的基本技巧与注意事项3.3 锯削锯削工具的使用方法锯削的基本技巧与注意事项3.4 锉削锉削工具的使用方法锉削的基本技巧与注意事项第四章：钳工工艺与操作要点4.1 钳工工艺钳工工艺的分类与特点钳工工艺的选用与实施方法4.2 钳工操作要点钳工操作的基本步骤与要求钳工操作中的常见问题与解决方法4.3 钳工实训案例分析提高学生实训操作能力第五章：钳工实训安全操作规程5.1 钳工实训安全常识钳工实训中的安全注意事项钳工实训中的紧急事故处理方法5.2 钳工设备与工具的安全使用严格遵守设备与工具的使用规程及时发现并排除安全隐患5.3 实训现场管理与维护实训现场的环境卫生与安全管理实训设备的定期检查与维护第六章：钳工实训项目与操作练习6.1 实训项目一：錾削练习学习錾削工具的使用方法完成一定厚度的金属板錾削练习6.2 实训项目二：锯削练习学习锯削工具的使用方法完成一定长度的金属棒锯削练习6.3 实训项目三：锉削练习学习锉削工具的使用方法完成一定平面的锉削练习6.4 实训项目四：钻孔练习学习钻孔工具的使用方法完成一定直径的孔的钻孔练习6.5 实训项目五：装配与调试学习简单机械装配与调试的方法完成一定难度的装配与调试练习第七章：钳工实训评价与考核7.1 实训评价标准操作技能的掌握程度实训任务的完成质量实训过程中的安全与纪律表现7.2 实训考核方式现场操作考核实训过程评价7.3 实训成绩评定综合评价学生的实训表现提出改进与提高的建议第八章：钳工实训中的问题与解决方法8.1 常见问题分析操作不当导致的问题设备与工具使用问题安全问题8.2 解决方法与策略针对问题的具体解决方法预防问题的发生措施提高学生实训能力的途径8.3 实训中的沟通与协作学生之间的沟通与协作与指导教师的良好沟通9.1 实训收获与成长技能掌握方面的进步团队合作与沟通能力的提升安全意识的增强9.2 实训中的不足与反思操作技能方面的不足实训过程中遇到的问题与解决方法对未来学习的展望9.3 实训成果的展示与分享学生作品的展示实训经验的分享与交流第十章：钳工实训建议与改进措施10.1 实训教学的建议教学内容的合理安排实训设备的更新与维护指导教师的培训与选拔10.2 学生学习的改进措施加强基本技能的训练提高学生的自主学习能力培养学生的创新与解决问题的能力10.3 实训环境的优化实训场所的安全与卫生实训设备的充足与先进实训教学资源的整合与共享重点和难点解析一、钳工实训概述：理解实训的目的与意义，掌握实训内容和要求的划分。
钳工实训教案
钳工基本技能训练任务一：锯、锉、錾的基本操作一、教学内容锯、锉、錾的基本操作中锯削的基本操作二、教学目标1、了解钳工的工作范围及特点。
钳工一般是指工人手持工具对材料进行除层的加工方法。
主要工作包括划线，锯削，锉削，錾削，钻孔，铰孔，攻丝，套丝，刮削，研磨，抛光，装配和修理等。
钳工工具简单，操作灵活，对技术水平要求较高，易学难精，在某些情况下可以完成用机械加工不方便或难于完成的工作。
因钳工劳动强度大，生产效率低，所以常在零件的或小批量生产中采用。
在机械制造和修配工作中，钳工仍占有十分重要的地位。
]2、熟悉钳工工作台和掌握使用台虎钳。
钳工大多数操作是在钳工工作台和台虎钳上进行的。
一般用坚固的木材和钢铁制成，要求牢固平稳，台面高度800——900mm为宜。
为了安全生产，以面正前方常装有防护装置。
台虎钳是钳工夹持工件的主要工具，它有固定式和回转式两种。
台虎钳规格用钳口宽度表示，常用的为100——150mm。
台虎钳夹持工件时，尽可能夹在钳口中部，使钳口受力均匀；夹持工件完工后的表面应用软钳口（软钳口常用铜皮或铝皮制成）加以保护。
3、掌握锯削的基本操作。
三、教学重点掌握锯削这种钳工加工的方法和所用的工具四、教学难点掌握锯削这种钳工加工的方法和所用的工具>五、教学准备准备尽量多的工具图片，以便学生在理论课上能对钳工这个工种中的工具有更多直观的了解。
六、教学内容和过程锯弓架+锯条锯弓架：安装和张紧锯条锯条：锯条用碳素工具钢（T10或T10A）制成，并经过淬火处理。
常用锯条长度300mm，宽12mm，厚0.8mm。
为了适应材料性质和锯割面的宽窄，锯齿分为粗、中、细三种。
粗齿锯条齿距大，容屑空隙大，适用于锯软材料或锯剖面较大的工件。
锯硬材料时，则选用细齿锯条，锯齿的粗细，通常是以每25mm长度内有多少齿来表示。
选择锯条必须根据锯割部分材料的厚薄和软程度综合考虑。
2、锯削的操作$1）锯条的安装锯割前选用合适的锯条，使锯条齿尖朝前，装入夹头的销钉上。
钳工实训教案(推荐5篇)[修改版]
![钳工实训教案(推荐5篇)[修改版]](https://img.taocdn.com/s3/m/1e13d812cd7931b765ce0508763231126edb773c.png)

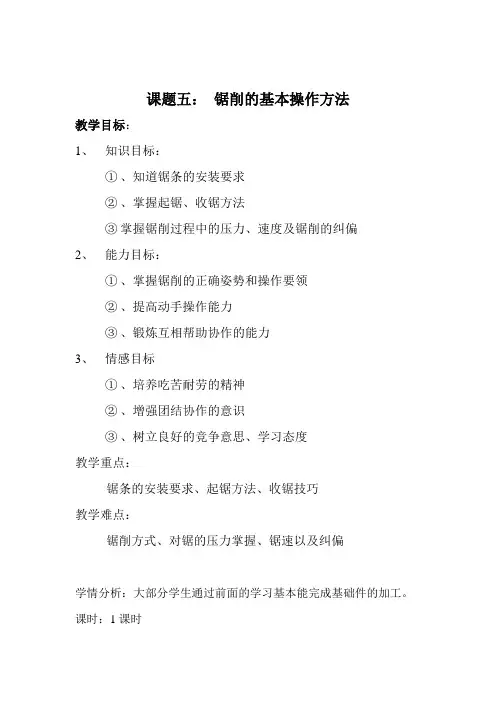

第一篇：钳工实训教案课题五：锯削的基本操作方法教学目标：1、知识目标：①、知道锯条的安装要求②、掌握起锯、收锯方法③掌握锯削过程中的压力、速度及锯削的纠偏2、能力目标：①、掌握锯削的正确姿势和操作要领②、提高动手操作能力③、锻炼互相帮助协作的能力3、情感目标①、培养吃苦耐劳的精神②、增强团结协作的意识③、树立良好的竞争意思、学习态度教学重点：锯条的安装要求、起锯方法、收锯技巧教学难点：锯削方式、对锯的压力掌握、锯速以及纠偏学情分析：大部分学生通过前面的学习基本能完成基础件的加工。
课时：1课时教学班级：16级机电海员班教学方法：讲练结合、演示法、讲解法、激励法教学用具：台虎钳、手锯、钢板、高度尺、黑板等教学过程：课前准备：进车间要求：让学生谨记6S管理制度（整理、整顿、清扫、清洁、素养、安全）一、组织教学：②、出勤情况检查及记录②、加强安全教育二、新课引入在日常生活中，很多东西需要切断或切槽，那么我们怎样去进行？--------引入锯削三、新课内容（讲授）一、锯削的定义及加工范围1、定义：用锯对材料或工件进行切断或切槽等的加工方法称为锯削。
（问：同学们想想锯削的工作范围都包括哪些操作？）2、工作范围：①、分割材料②、锯掉工件上多余的余量④在工件上锯槽二、锯削的工具1、锯弓：用于安装和张紧锯条2、锯条：起切削作用3、锯弓的握法（握锯自然舒展、右手握柄，左手扶弓）4、起锯方法：近起锯、远起锯。
起锯角均为15°左右，不宜过大或过小。
四、评分标准1.平面度小于0.06，超差0.01扣1分（28分）四处2.垂直度小于0.06，超差0.01扣1分（28分）四处3.平行度小于0.10，超差0.01扣1分（10分）两处4.尺寸精度在39.94-40.04之间满分，超差0.01扣2分（30）两处5.安全文明生产（4分）五、车间巡查指导六、集合点评，强调工艺流程，强调车间劳动纪录，注重学生动手能力及突发问题处理的能力培养。
钳工实训教案
钳工实训教案一、教学目标1.掌握钳工基本工具的使用方法；2.掌握钳工常见工件的加工方法；3.培养学生的动手能力和实际操作能力；4.培养学生的安全意识和团队合作精神。
二、教学内容1. 钳工基本工具的使用方法1.锤子的使用方法；2.手锯的使用方法；3.手钻的使用方法；4.手电钻的使用方法；5.手摇钻的使用方法；6.手动磨床的使用方法；7.手动刨床的使用方法；8.手动铣床的使用方法；9.手动钳子的使用方法；10.手动扳手的使用方法；11.手动螺丝刀的使用方法；12.手动卡尺的使用方法；13.手动千分尺的使用方法；14.手动卡板尺的使用方法；15.手动卡簧钳的使用方法。
2. 钳工常见工件的加工方法1.钢板的切割方法；2.钢管的切割方法；3.钢材的切割方法；4.钢板的钻孔方法；5.钢管的钻孔方法；6.钢材的钻孔方法；7.钢板的铣削方法；8.钢管的铣削方法；9.钢材的铣削方法；10.钢板的折弯方法；11.钢管的弯曲方法；12.钢材的弯曲方法；13.钢板的焊接方法；14.钢管的焊接方法；15.钢材的焊接方法。
3. 实际操作1.切割钢板、钢管、钢材；2.钻孔钢板、钢管、钢材；3.铣削钢板、钢管、钢材；4.折弯钢板、弯曲钢管、钢材；5.焊接钢板、钢管、钢材。
三、教学方法1.讲授法：通过讲解、演示等方式，向学生传授钳工基本工具的使用方法和钳工常见工件的加工方法；2.实践法：通过实际操作，让学生掌握钳工基本工具的使用方法和钳工常见工件的加工方法；3.团队合作法：通过分组合作，培养学生的团队合作精神和协作能力。
四、教学流程1. 钳工基本工具的使用方法1.锤子的使用方法–讲解锤子的种类和用途；–演示锤子的正确使用方法；–让学生实际操作锤子，掌握正确使用方法。
2.手锯的使用方法–讲解手锯的种类和用途；–演示手锯的正确使用方法；–让学生实际操作手锯，掌握正确使用方法。
3.手钻的使用方法–讲解手钻的种类和用途；–演示手钻的正确使用方法；–让学生实际操作手钻，掌握正确使用方法。
钳工实训教案
课题五：锯削的基本操作方法教学目标：1、知识目标：①、知道锯条的安装要求②、掌握起锯、收锯方法③掌握锯削过程中的压力、速度及锯削的纠偏2、能力目标：①、掌握锯削的正确姿势和操作要领②、提高动手操作能力③、锻炼互相帮助协作的能力3、情感目标①、培养吃苦耐劳的精神②、增强团结协作的意识③、树立良好的竞争意思、学习态度教学重点：锯条的安装要求、起锯方法、收锯技巧教学难点：锯削方式、对锯的压力掌握、锯速以及纠偏学情分析：大部分学生通过前面的学习基本能完成基础件的加工。
课时：1课时教学班级：16级机电海员班教学方法：讲练结合、演示法、讲解法、激励法教学用具：台虎钳、手锯、钢板、高度尺、黑板等教学过程：课前准备：进车间要求：让学生谨记6S管理制度（整理、整顿、清扫、清洁、素养、安全）一、组织教学：②、出勤情况检查及记录②、加强安全教育二、新课引入在日常生活中，很多东西需要切断或切槽，那么我们怎样去进行？--------引入锯削三、新课内容（讲授）一、锯削的定义及加工范围1、定义：用锯对材料或工件进行切断或切槽等的加工方法称为锯削。
（问：同学们想想锯削的工作范围都包括哪些操作？）2、工作范围：①、分割材料②、锯掉工件上多余的余量④在工件上锯槽二、锯削的工具1、锯弓：用于安装和张紧锯条2、锯条：起切削作用3、锯弓的握法（握锯自然舒展、右手握柄，左手扶弓）4、起锯方法：近起锯、远起锯。
起锯角均为15°左右，不宜过大或过小。
四、评分标准1.平面度小于0.06，超差0.01扣1分（28分）四处2.垂直度小于0.06，超差0.01扣1分（28分）四处3.平行度小于0.10，超差0.01扣1分（10分）两处4.尺寸精度在39.94-40.04之间满分，超差0.01扣2分（30）两处5.安全文明生产（4分）五、车间巡查指导六、集合点评，强调工艺流程，强调车间劳动纪录，注重学生动手能力及突发问题处理的能力培养。
七、课题后记（课题任务完成后完成）。
钳工实训教案示例
钳工实训教案示例一、教学目标（一）知识掌握点1．掌握钳工基本工艺的特点和应用，以及所用工具的构造、材料、和特点。
2．熟悉装配的概念，简单部件的装拆方法。
3．了解钳工的实质、特点以及在机械装配和维修中的作用。
4. 了解刮削、扩孔、绞孔和錾削的加工方法和应用。
（二）能力训练点1．熟练掌握钳工基本工艺的操作方法。
2．独立完成含有划线、锯削、锉削、钻孔、攻螺纹和套螺纹的钳工作业件。
3.基本掌握刮削、扩孔、绞孔和錾削等工艺的操作方法。
（三）素质培养点1．培养学生养成安全文明生产的习惯。
2．为学生塑造良好的工程环境，如同真正的工厂生产车间，使学生明确机械零件生产的一般过程和加工过程中应注意的问题。
3．培养学生质量第一的观念。
二、大纲重点、学习难点及化解办法1.大纲重点(1)掌握钳工基本工艺的特点和应用，以及所用工具的构造、材料特点。
(2)熟练掌握钳工基本工艺的操作方法。
2.学习难点：锯割、锉削等操作方法的掌握。
3.难点化解办法：(1)指导教师多动口、多动手，耐心指导每一位学生。
(2)给学生大量的实践时间，多进行实际操作，在实践过程中总结出规律和技巧。
(3)接触不同的材料，制作难易不同的工件，让学生在乐趣中熟能生巧。
三、教学计划[设计说明]1.在学生们的思想意识中，钳工实习最苦、最累、也最枯燥，因此，在教学计划安排上应灵活多变，不应一味地讲或一味地干，而是把两者有机地结合起来。
2.实习零件的安排计划应由易到难，由轻松到逐步加大工作量，学生们即容易理解，也能够接受。
3.在实习零件的选择上，即要考虑能体现钳工工作的特点，又要保证加工出的零件外形能美观且实用，以使学生们对工件本身产生浓厚的兴趣，从而达到理想的实习效果。
五、教学过程单元1 钳工入门[导入]首先我代表钳工训练室欢迎※※班同学来钳工实习。
接下来我向大家介绍一下我们训练室的基本情况和实习时间、内容安排及要求。
实习时间：5天；实习内容：了解钳工概念及工作范围，掌握钳工的基本操作技能。
钳工实训教案
07数控1班钳工实训教案。
左右，右肘尽可能收缩到后方。
最初三分之一行程时，身体逐渐前倾到15°左右，使左膝稍弯曲；其次三分之一行程，右肘向前推进•同时身体也逐渐前倾到18°左右；最后三分之一行程，用右手腕将锉刀推进，身体随锉刀的反作用力退回到15°位置。
锉削行程结束后，把锉刀略提起一些，身体恢复到起始位置姿势（见下图）。
锉削时为了锉出平直的表面，必须正确掌握锉削力的平衡，使锉刀平稳。
锉削时的力量有水平推力和垂直压力两种，推动主要由右手控制，其大小必须大于切削阻力，才能锉去切屑；压力是由两手控制的，其作用是使锉齿深入金属表面。
由于挫刀两端伸出工件的看教师示范。
动手实践。
T长度随时都在变化，因此两手的压力大小必须随着 变化，保持力矩平衡，使两手在锉削过程中始终保 持水平。
4、两手施力变化（见图）3、正确锉削姿势习惯的培养。
徒手作锂削姿势练习。
课后摘记4、课题小结三、分散指导巡回检查，个别指导。
讲解钢丝刷和毛刷的作用和使用方法。
1安全文明生产习惯的培养。
2、正确锉削姿势的再次演示。
根据教学视频和 教师示范作锉削 140分钟姿势训练。
20分钟5、作业* «iwir ・Lit 爼打乳升・07数控1班钳工实训教案课题二：锉削平面教学课时4课时能加工有平面度和表面粗糙度要求平面 1、 平面度的加工控制方法。
2、 表面粗糙度的控制方法。
加工图样教学过程教学流程 _________________________ 教师活动锂削姿势的重复演示，重申安全文明生产要点。
提醒学生注意两手施力变化时要保持锉刀的 平衡和运动平直。
注意身体变化和手握锉刀的运 动保持协调。
1、复习 锂削姿势练习 20分钟课题名称 教学目标 重点和难点学生活动 时间安排示范演示；巡回指导。
注意事项：粗加工时用两个交叉的方向对工件进 行锉削，这种交叉锉削方法可以判断锉削面的高 低情况，以便把高处锉平。
钳工实训公开课教案
钳工实训公开课教案第一篇：钳工实训公开课教案钳工(五角星)划线教案一、教学目标：1、知识与技能（1）熟悉画五角星的步骤（2）理解五角星的形成（3）理解和熟悉五角星的检验2、过程与方法（1）通过示范和讲授五角星的形成（2）通过讲解分组练习、自评、互评、教师点评来掌握五角星的绘制3、情感态度和价值观通过对五角星的划线，对五角星有了进一步的认识，激发了学生学习钳工，了解周边形体的积极性和主动性，为准确做出五角星奠定基础，也通过绘制过程的理解和熟悉，也可以剖析自己，对自己有一个认识。
二、教学重点：学生能正确的检验五角星是否准确。
教学难点：学生能正确完整的在钢板上画好五角星三、教学资源：划针、刀口尺、钢板、钳工台等。
四、教学过程：1、清点人数组织教学2、旧课复习，新课导入1、讲授过程（1）划线的注意事项根据图样或实物的尺寸要求，用划线工具在毛坯或半成品工件上划出待加工部位的轮廓或作为基准点、线的操作。
这些点和线标明了工件某部分的形状、尺寸或特征，并确定了加工的尺寸界限。
划线的精度一般为0.25mm—0.5mm（2）、五角星的划线方法1、绘制直径为75mm的圆内接正五边形画法如下：①以O为圆心，定长37.5为半径画圆，并作互相垂直的直径MN 和AP.②平分半径ON，得OK=KN.③以K为圆心，KA为半径画弧与OM交于H，AH即为正五边形的边长.④以AH为弦长，在圆周上截得A、B、C、D、E各点，顺次连接这些点即得正五边形。
⑤ 在五边形内绘制五角星,依次连接五边形各点教师示范10—20分钟、选一个学生跟着做。
①分析图样，选定基准。
②划基准线和找正辅助线。
③划其他线。
④划圆和圆弧斜线等。
⑤检查核对尺寸。
⑥打样冲眼。
将各加工表面的加工余量合理分配，互相借用，从而保证各加工表面都有足够的加工余量，而误差或缺陷可在加工后排除。
一、教师对如何检测五角星的方法进行讲评：①所画五边形五个点之间的距离必须相等。
②两条边之间的间隔距离也必须相等二、学生自由练习。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平面上米字形多个方位检查
2.3、长方体加工步骤
先平面、后平行面、再垂直面
大面控制小面
约20分钟
示范讲解
3、将待加工毛坯按照加工先后顺序分成7个工序，分别为：
1检查来料尺寸、去毛刺
约2分钟
学生操作，教师指导
2加工第一面、检查平面度
约40分钟
学生操作，教师指导
3加工第一面的平行面、检查平面度和与第一面的平行度，保证尺寸
《钳工工艺与技能训练》教案
实训教学课题
项目5任务2锉削长方体
教学学时
6学时
教学目标
知识目标：（一）巩固锉削姿势，提高锉削熟练程度；
（二）正确使用相关量具，掌握相关测量方法；
（三）掌握长方体加工方法及加工精度。
能力目标：（一）能根据已知条件判断长方体的加工方法；
（二）提高动手操作、分析和解决问题的能力。
约13分钟
教师点评
教学反思
本次教学采用理实一体化教学模式，很好地结合示范法和任务驱动法进行了项目教学。让学生学生知识的同时，提高了学生们的动手操作、分析和解决问题的能力，增强了团队协作精神，提高了学习兴趣。学生成绩的评定采取分步骤、分项目进行，同时采取个人自评和小组互评的方式，提高了竞技意识和学习兴趣。
一、强调安全操作规程、技能训练要求
约10分钟
二、上节课授课内容回顾
约10分钟
三、引入新课
大国工匠核潜艇下水过程
约10分钟
四、分组实践操作
1、该班学生人数为30人，都是男生。5人一组，分成6个小组，发布任务；
约5分钟
2、教师进行“入门指导”
2.1、平面锉削要领
正确姿势和动作
2.2、检查平面度的方法
刀口尺对光检查透光均匀
情感目标：（一）增强观察能力和联系实际解决问题的能力；
（二）增强团队协作精神，提高学习兴趣；
（三）培养学生精益求精的工匠精神。
教学重、难点
教学重点：长方体的加工步骤；
教学难点：平面度及垂直度的控制。
教学方法
理实一体化教学、示范法、任务驱动法
教学过程
授课步骤
时间分配
师生互动
（学生反馈）
教学效果
（教师点评）
约20分钟
约30分钟
学生操作，教师指导
4加工已加工面的垂直面、检查平面度和与第一面的垂直度
约30分钟
学生操作，教师指导
5加工第四面，检查平面度和与第一面的垂直度，并保证尺寸
约30分钟
学生操作，教师指导
6修整两个端面，保证尺寸
约15分钟
学生操作，教师指导
7全面精度复检、修棱去毛刺
约5分钟
学生操作，教师指导
4、学生自评、互评
