功率半导体元件的损耗计算分析方法
功率器件损耗计算
功率器件损耗计算功率器件的损耗计算是电力系统设计中非常重要的一部分。
功率器件损耗是指在功率器件（如变压器、线路、电机等）中转化过程中消耗的能量，主要表现为热量的形式。
对于电力系统而言，合理估算和控制功率器件的损耗，可以提高系统的效率，减少能源的浪费。
首先，我们需要明确功率器件的类型和工作原理，以便准确估算其损耗。
常见的功率器件包括变压器、电动机、发电机、电缆等。
不同的功率器件有不同的损耗计算方法。
对于变压器而言，其损耗主要包括铜损和铁损。
铜损是由于电流通过变压器的线圈时产生的电阻而造成的损耗，可以通过欧姆定律计算。
铁损则是由于变压器的铁芯在磁场作用下产生涡流和剩磁损耗而引起的，可以通过变压器的参数和工作条件来计算。
对于电机而言，其损耗主要包括铜损、机械损失和铁损。
铜损和铁损的计算方法与变压器类似。
机械损失主要包括轴承摩擦损失、风阻损失等，可以通过测量和实验进行估计。
对于发电机而言，其损耗主要包括电枢损耗、铁损和机械损失。
电枢损耗是由于电流通过发电机的电枢时引起的铜损，可以通过测量和实验进行估算。
铁损和机械损失的计算方法与上述类似。
对于电缆而言，其损耗主要包括电阻损耗和电介质损耗。
电阻损耗是由于电流通过电缆的导体时引起的铜损。
电介质损耗是由于电缆的绝缘材料在电场作用下引起的能量损耗，可以通过测量和实验进行估算。
除了以上常见的功率器件，还有很多其他的器件（如开关、保护器等）在电力系统中也会引起一定的损耗。
这些损耗可以通过测量、实验和理论计算等方法进行估算。
总的来说，功率器件的损耗计算需要考虑器件的类型、参数和工作条件等因素，并结合实际情况进行估算。
合理估算和控制功率器件的损耗，可以提高电力系统的效率，减少能源的浪费，对于电力系统的设计和运行至关重要。
MOSFET损耗计算
MOSFET损耗计算MOSFET（金属-氧化物-半导体场效应晶体管）是一种常用的功率开关器件，广泛应用于电力电子领域。
在使用MOSFET进行功率开关时，会产生一定的损耗，包括导通损耗和关断损耗。
正确计算MOSFET的损耗对于设计和选择合适的散热系统非常重要，下面将详细介绍MOSFET的损耗计算方法。
1.导通损耗计算：导通损耗是指MOSFET在导通状态下产生的功耗。
导通损耗可以通过以下公式计算：P_cond = I^2 * Rds(on)其中，P_cond为导通损耗，I为MOSFET的导通电流，Rds(on)为MOSFET的导通电阻。
导通损耗主要由两部分组成：静态导通损耗和动态导通损耗。
静态导通损耗是指MOSFET在导通状态下的稳态功耗，可以通过上述公式计算得到。
动态导通损耗是指由于MOSFET的导通电阻在开关过程中的变化引起的功耗，通常可以通过MOSFET的参数手册或者开关特性曲线来得到。
2.关断损耗计算：关断损耗是指MOSFET在关断状态下产生的功耗。
关断损耗由MOSFET 的关断电流和关断电压引起，可以通过以下公式计算：P_sw = Vds * Id * t_sw其中，P_sw为关断损耗，Vds为MOSFET的关断电压，Id为MOSFET 的关断电流，t_sw为关断时间。
关断损耗由两部分组成：静态关断损耗和动态关断损耗。
静态关断损耗是指MOSFET在关断状态下的稳态功耗，可以通过上述公式计算得到。
动态关断损耗是指由于开关过程中MOSFET的关断电流和关断时间的变化引起的功耗，通常可以通过MOSFET的参数手册或者开关特性曲线来得到。
3.总损耗计算：总损耗是指MOSFET在导通和关断状态下产生的功耗之和。
总损耗可以通过以下公式计算：P_total = P_cond + P_sw4.散热设计：4.1确定MOSFET的最大工作温度，一般来说，MOSFET的最大工作温度应该低于其额定温度。
4.2 计算MOSFET的热阻（Rth）：Rth = (Tj - Ta) / P_total其中，Tj为MOSFET的结温，Ta为环境温度，P_total为MOSFET的总损耗。
混合动力汽车功率模块的功率损耗计算和热仿真要点
混合动力汽车功率模块的功率损耗计算和热仿真通常，混合动力汽车同时具备内燃机引擎和电力马达驱动系统，并利用功率半导体模块来实现电力马达的速度调节。
通常功率半导体模块在车辆上的冷却方式主要为风冷和液态冷却。
不同汽车制造商设计的混合动力系统大相径庭，直接并无可比性。
除冷却系统之外，功率半导体模块封装甚至半导体技术本身都各不相同。
为了使这些系统更具可比性，本项研究采用了一个适用于不同冷却系统的、被称为HybridPACK的通用“基础功率模块”。
在配置中采用了一套基本输入参数集，例如行驶循环、电机类型、甚至半导体的电气特性等。
同时，为简化计算，忽略了不同驾驶策略的影响。
在电力电子系统中，功率半导体模块温度及温度波动对可靠性有较大的影响。
为此，基于功率半导体模块的功率损耗计算和热仿真模型。
开发了一个程序来计算整个行驶循环期间的温度。
通过计算出从功率半导体模块至冷却系统的温度分布，可以评估出模块各部分受到的热应力，诸如焊接点或键合点等。
通过将热应力转换为可靠性试验数据，可以预测出功率半导体模块的使用寿命。
从行驶循环到可靠性试验可靠性试验在使用寿命期内，模块要承受环境（气候）造成的被动温度波动，及因模块运行发热造成的主动温度循环。
温度循环和功率循环试验，可以模拟以上几种情况对模块寿命的影响。
温度循环：在温度循环试验中，在没有电气应力的情况下，改变功率半导体模块的环境温度，包括对（TST：热冲击试验）和（TC：热循环试验）。
这项实验主要用于评估焊接点的可靠性，及评估模块在贮存、运输或使用过程中对可能发生的温度突变的耐受性。
功率循环：功率循环（PC）试验可用于确定功率模块内部半导体芯片和内部连接点焊接，在通过周期性电流时，对热应力和机械应力的耐受性。
周期性施加电流会导致温度快速变化，会导致绑定线机械位置波动。
功率循环试验对高温条件下的工作寿命预期分析具有代表性[1]。
热应力造成的主要故障是IGBT模块的内部焊接疲劳和焊接线脱落。
功率半导体元件的损耗计算分析方法
功率半导体元件的损耗计算分析方法功率半导体元件的损耗计算和分析是在设计和应用功率电子系统中非常重要的一项工作。
在功率电子系统中，功率半导体元件（如IGBT、MOSFET等）负责将电能转换为所需的功率，因此其损耗的计算和分析将直接影响系统的效率、可靠性和成本。
功率半导体元件的损耗分为两个主要部分：导通损耗和开关损耗。
导通损耗是指功率半导体元件在导通状态下的功耗，主要由通道电阻、开关电阻和导通时间决定。
开关损耗是指功率半导体元件在开关状态下的功耗，主要由开关时间、漏电感应电压和输入电压决定。
为了计算功率半导体元件的损耗，可以使用电路模型和电压电流波形来进行分析。
电路模型主要包括导通模型和开关模型。
导通模型是一个等效的电阻电路，用来表示功率半导体元件在导通状态下的行为。
开关模型是一个等效的开关电路，用来表示功率半导体元件在开关状态下的行为。
在计算导通损耗时，可以根据功率半导体元件的导通时间和导通电流来计算导通损耗。
导通时间可以通过信号波形分析或仿真得到，导通电流可以通过电路模型和电压波形计算得到。
例如，对于IGBT元件，可以使用导通电压和导通电流的乘积来计算导通损耗。
在计算开关损耗时，可以根据功率半导体元件的开关时间和开关电流来计算开关损耗。
开关时间可以通过信号波形分析或仿真得到，开关电流可以通过电路模型和电压波形计算得到。
例如，对于MOSFET元件，可以使用漏电感应电压和开关电流的乘积来计算开关损耗。
此外，还可以使用热模型来分析功率半导体元件的温升和热阻。
热模型可以通过热传导方程和热电流方程来描述功率半导体元件的温度分布和热流分布，从而计算元件的温升和热阻。
通过分析功率半导体元件的温升和热阻，可以评估元件的热稳定性和散热设计的有效性。
综上所述，功率半导体元件的损耗计算和分析是设计和应用功率电子系统中非常重要的一项工作。
通过使用电路模型、电压电流波形、热模型等方法，可以准确计算和分析功率半导体元件的损耗，从而优化系统的效率、可靠性和成本。

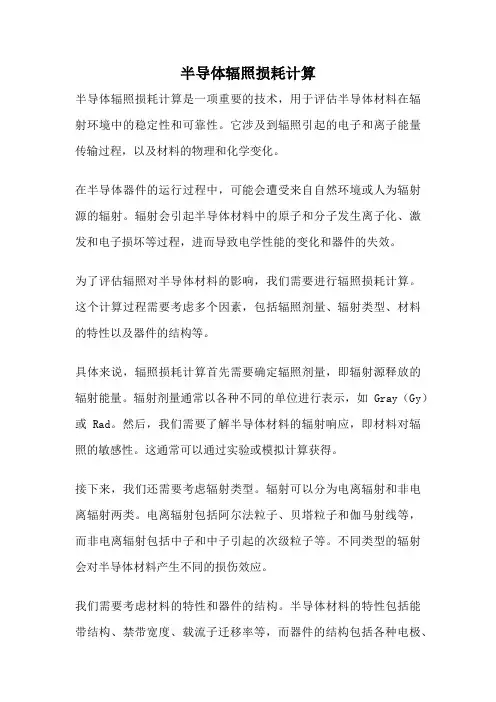

半导体辐照损耗计算
半导体辐照损耗计算半导体辐照损耗计算是一项重要的技术，用于评估半导体材料在辐射环境中的稳定性和可靠性。
它涉及到辐照引起的电子和离子能量传输过程，以及材料的物理和化学变化。
在半导体器件的运行过程中，可能会遭受来自自然环境或人为辐射源的辐射。
辐射会引起半导体材料中的原子和分子发生离子化、激发和电子损坏等过程，进而导致电学性能的变化和器件的失效。
为了评估辐照对半导体材料的影响，我们需要进行辐照损耗计算。
这个计算过程需要考虑多个因素，包括辐照剂量、辐射类型、材料的特性以及器件的结构等。
具体来说，辐照损耗计算首先需要确定辐照剂量，即辐射源释放的辐射能量。
辐射剂量通常以各种不同的单位进行表示，如Gray（Gy）或Rad。
然后，我们需要了解半导体材料的辐射响应，即材料对辐照的敏感性。
这通常可以通过实验或模拟计算获得。
接下来，我们还需要考虑辐射类型。
辐射可以分为电离辐射和非电离辐射两类。
电离辐射包括阿尔法粒子、贝塔粒子和伽马射线等，而非电离辐射包括中子和中子引起的次级粒子等。
不同类型的辐射会对半导体材料产生不同的损伤效应。
我们需要考虑材料的特性和器件的结构。
半导体材料的特性包括能带结构、禁带宽度、载流子迁移率等，而器件的结构包括各种电极、层堆叠和结构参数等。
这些因素将影响辐照损耗的程度和机制。
通过将以上因素综合考虑，我们可以进行半导体辐照损耗计算。
这种计算可以帮助我们评估半导体材料在辐射环境中的性能和可靠性，并为设计和制造辐射抗性器件提供指导。
半导体辐照损耗计算是一项复杂而关键的技术。
通过准确计算和评估，我们可以更好地理解半导体材料在辐射环境中的行为，并为半导体器件的设计和工程提供可靠性保证。

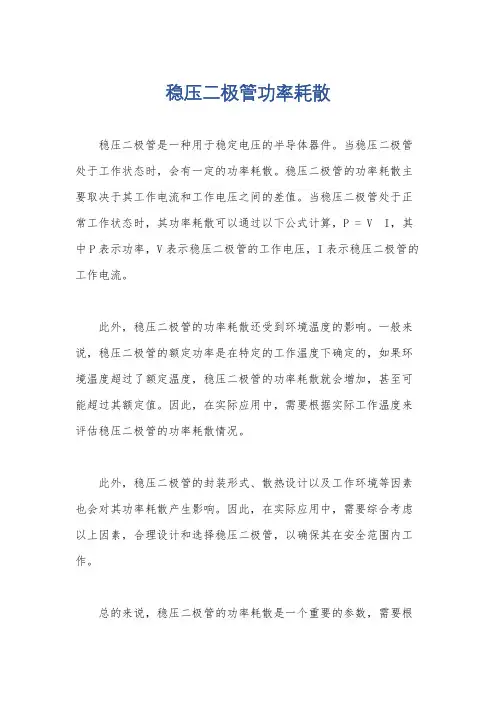

稳压二极管功率耗散
稳压二极管功率耗散
稳压二极管是一种用于稳定电压的半导体器件。
当稳压二极管处于工作状态时，会有一定的功率耗散。
稳压二极管的功率耗散主要取决于其工作电流和工作电压之间的差值。
当稳压二极管处于正常工作状态时，其功率耗散可以通过以下公式计算，P = V I，其中P表示功率，V表示稳压二极管的工作电压，I表示稳压二极管的工作电流。
此外，稳压二极管的功率耗散还受到环境温度的影响。
一般来说，稳压二极管的额定功率是在特定的工作温度下确定的，如果环境温度超过了额定温度，稳压二极管的功率耗散就会增加，甚至可能超过其额定值。
因此，在实际应用中，需要根据实际工作温度来评估稳压二极管的功率耗散情况。
此外，稳压二极管的封装形式、散热设计以及工作环境等因素也会对其功率耗散产生影响。
因此，在实际应用中，需要综合考虑以上因素，合理设计和选择稳压二极管，以确保其在安全范围内工作。
总的来说，稳压二极管的功率耗散是一个重要的参数，需要根
据具体的工作条件和环境因素进行合理评估和设计，以确保稳压二极管能够稳定可靠地工作。
半导体功率计算
半导体功率器件的散热计算晨怡热管2006-12-31 0:58:06【摘要】本文通过对半导体功率器件发热及传热机理的讨论，导出了半导体功率器件的散热计算方法。
【关键词】半导体功率器件功耗发热热阻散热器强制冷却一、半导体功率器件的类型和功耗特点一般地说，半导体功率器件是指耗散功率在1瓦或以上的半导体器件。
按照半导体功率器件的运用方式，可分为半导体功率放大器件和半导体功率开关器件。
1、半导体功率放大器件半导体功率放大器又因其放大电路的类型分为甲类放大器、乙类推挽放大器、甲乙类推挽放大器和丙类放大器。
甲类放大器的理论效率只有50%，实际运用时则只有30%左右；乙类推挽放大器的理论效率也只有78.5%，实际运用时则只有60%左右；甲乙类推挽放大器和丙类放大器的效率介乎甲类放大器和乙类推挽放大器之间。
也就是说，半导体功率放大器件从电源中取用的功率只有一部分作为有用功率输送到负载上去，其余的功率则消耗在半导体功率放大器件上，半导体功率放大器在工作时消耗在半导体功率放大器件上的功率称为半导体功率放大器件的功耗。
半导体功率放大器件的功耗为其集电极—发射极之间的电压降乘以集电极电流：P D=U ce·I c（式1—1）式中P D为半导体功率放大器件的功耗（单位W）。
U ce为半导体功率放大器件集电极—发射极之间的电压降（单位V）。
I c为半导体功率放大器件的集电极电流（单位A）。
线性调整型直流稳压电源中的调整管是工作在放大状态的半导体功率放大器件，所以其功耗的计算和半导体功率放大器件的功耗计算是相似的。
例如一个集成三端稳压器，其功耗就是：输入端—输出端电压差乘以输出电流。
2、半导体功率开关器件半导体功率开关器件例如晶体闸流管、开关三极管等。
它们的工作状态只有两个：关断（截止）或导通（饱和）。
理想的开关器件在关断（截止）时，其两端的电压较高，但电流为零，所以功耗为零；导通（饱和）时流过它的电流较大，但其两端的电压降为零，所以功耗也为零。
功率半导体元件的损耗计算分析方法
影响IGBT的损耗的损耗的因 素
导通损耗主要由以下因素决定 - 导通电流（输出特性曲线VCE=f(IC)确定） - Duty Cycles 开关损耗主要由以下因素决定 - 导通电流 - DC 关断电压 - 开关频率
相关概念
IGBT和DIODE输出特性曲线
VCE (t ) = VCE 0 + K * I CE (t )
VF (t ) = VF 0 + K * I F (t ) − −方法一
相关概念—IGBT损耗分布
IGBT总损耗
导通损耗
开关损耗
驱动损耗
开通损耗
关断损耗
Ptot / T = Pon / T + Pswon / T + Pswoff / T
F 0
F
(t )dt
DIODE的损耗—关断损耗
关断损耗主要与二极管的反向恢复电流有 关. 求得二极管平均电流,作为IF, VD为反 向恢复电压. 反向恢复电流与VD的积分为 二极管的关断损耗.
热阻分析
Ploss
Rthjunction-case Rthcase-sink Rthsink-ambient Ta
DIODE的损耗—导通损耗
第四步，根据DIODE电流波形函数，及 DIODE的输出阻抗特性计算导通损耗。
VF (t ) = VF 0 + K * I F (t ) − −方法一
VF (t ) = VF (I F (t )) − −方法二
Pon _ loss
1 = Tbf
Tbf / 2
∫ V (t ) * I
讨论题目
分析两电平逆变的主要开关管的损耗,列出 分析思路,并指出温升实验时的最大允许温 度. 分析三电平逆变的主要开关管的损耗,列出 分析思路,并指出温升实验时的最大允许温 度. 分析影响开关管损耗的主要因素
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
功率半导体元件的损耗计算分析方法导通损耗：导通损耗是在功率器件导通状态下消耗的功率，主要由导通电阻和开关元件的导通电压引起。
导通电流越大、导通压降越大，导通损耗也就越大。
关断损耗：关断损耗是在开关管和二极管关断时消耗的功率，主要由开关过程中的存储电荷和关断电压引起。
关断电流越大、关断压降越大，关断损耗也就越大。
2.导通损耗计算方法
导通损耗的计算方法主要有两种：基于静态条件的方法和基于动态条件的方法。
基于静态条件的方法：即根据功率半导体元件的静态参数来计算导通损耗。
主要考虑的静态参数有导通电阻和导通电流。
导通损耗可以通过下式计算得到：
Pcon = Rcon * Icon^2
其中，Pcon为导通损耗，Rcon为导通电阻，Icon为导通电流。
基于动态条件的方法：即根据功率半导体元件的开关特性来计算导通损耗。
主要考虑的动态参数有开关时间和导通电压。
导通损耗可以通过下式计算得到：
Pcon = Ucon * Icon * tsw
其中，Pcon为导通损耗，Ucon为导通电压，Icon为导通电流，tsw 为开关时间。
3.关断损耗计算方法
关断损耗的计算方法主要有两种：基于静态条件的方法和基于动态条件的方法。
基于静态条件的方法：即根据功率半导体元件的静态参数来计算关断损耗。
主要考虑的静态参数有关断电流和关断电压。
关断损耗可以通过下式计算得到：
Psw = Isw * Vsw
其中，Psw为关断损耗，Isw为关断电流，Vsw为关断电压。
基于动态条件的方法：即根据功率半导体元件的开关特性来计算关断损耗。
主要考虑的动态参数有开关时间和存储电荷。
关断损耗可以通过下式计算得到：
Psw = Qrr * Urr * fsw
其中，Psw为关断损耗，Qrr为存储电荷，Urr为反向恢复电压，fsw 为开关频率。
4.总损耗计算方法
总损耗为导通损耗和关断损耗之和。
根据上述导通损耗和关断损耗的计算方法，可以得到总损耗的计算方法：
Ptotal = Pcon + Psw
其中，Ptotal为总损耗，Pcon为导通损耗，Psw为关断损耗。
5.损耗分析方法
损耗分析是对功率半导体元件损耗进行定量和定性的分析。
主要方法
有功率平衡法和电热仿真法。
功率平衡法：功率平衡法是一种简单快捷的损耗分析方法。
通过电路
拓扑和元件模型，根据功率平衡原理，将导通损耗和关断损耗进行功率平衡，得到元件的总损耗。
电热仿真法：电热仿真法是一种更为精确的损耗分析方法。
通过建立
功率半导体元件的电路模型和热学模型，将电路仿真和热学仿真结合起来，得到元件的功率损耗和温度分布。
6.结尾
功率半导体元件的损耗计算分析方法对于电力电子装置的性能和可靠
性具有重要意义。
本文介绍了导通损耗和关断损耗的计算方法，以及总损
耗的计算方法。
同时，还介绍了功率平衡法和电热仿真法这两种常用的损
耗分析方法。
通过对功率半导体元件损耗的准确计算和深入分析，可以优
化电力电子装置的设计和控制，提高其效率和可靠性。
