S66E收音机原理、组装与调试

《S66E 六管超外差式收音机的装配与调试》实训

■ 崇阳职校 熊海龙

一、技能训练目的

1. 学习并掌握超外差收音机的工作原理，放大电路、振荡电路的工作原理。

2. 了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器

件图书。能够正确识别和选用常用的电子器件。

3. 熟悉手工焊锡的常用工具的使用、维护、修理，掌握手工电烙铁的焊接技术。

4. 了解电子产品的焊接、调试与维修方法。学习调试电子产品的方法，提高动手能力。 二、实训器材

1. 电烙铁、焊锡丝、支架、螺丝刀、镊子、钳子、无感起子等

2. 万用表、信号发生器、毫伏表

3. 中夏牌S66E 收音机散件一套、五号电池两节 三、实训内容

◆普通超外差式收音机的方框图

◆S66E 超外差式收音机原理图

混频 ↓

一级中放 ↓

高放 ↓

输入回路

↓

二级中放 兼检波↓

前置低放

↓

功放 ↓

扬声器 ↓

电源 ↓

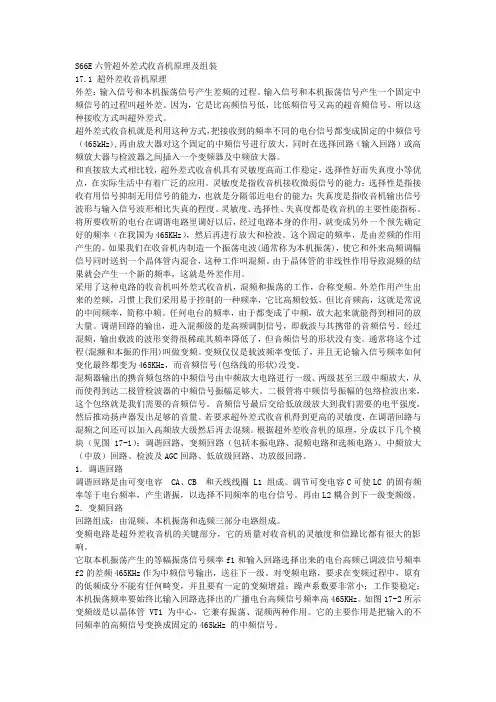

㈠电路的工作原理

1、输入调谐电路

由双连可调电容器的CA和T1的初级线圈Lab组成，是一并联谐振电路，T1是磁性天线线圈，从天线接进来的高频信号，通过输入调谐的谐振选出需要的电台信号，电台信号频率以是f=1/2πLabCA，当改变CA时，就能收到不同电台信号。

2、变频电路

本机振荡和混合起来称为变频电路。变频电路是以VT1为中心，它的作用是通过输入调谐电路收到的不同频率电台（高频信号）变换固定的465KHZ中频信号。

VT1、T2、CB等元件组成本机振荡电路，它的任务是产生一个比输入信号高465KHZ 的等幅高频振荡信号。由于C1对高频信号相当短路，T1的次能LCb的电感量又很小，对高频信号提供了通路，所以本机振荡电路是共基极电路，振荡频率由T2、CB控制，CB是双连电容器的另一连，调节它以改变本机振荡频率。T2是振荡频率线圈，其初次绕在同一磁芯上，它们把VT1的等电极输出的放大了的振荡信号以正反馈的形式耦合到振荡回路，本机振荡的电压由T2的初级的抽头引出，通过C2耦合到VT1的发射极上

3、混频回路

由VT1、T3的初级线圈等组成了，是共发射极电路。其工作过程是：（磁性天线接收的电能信号）通过输入调谐电路接收到的电台，通过T1的次级线圈LCb送到VT1的基极，本机振荡信号又通过C2送到VT1和以射极，两极频率的信号在T1中进行混频，由于晶体三极管的非线性作用，混合的结果产生各种频率的信号，其中有一种是本机振荡频率和电台频率的差等于465KHZ的信号，这就是中频信号。

混频电路的负载是中频变压器，T3的初级线圈和内部电容级成的并联谐振电路，电的谐振频率是465KHZ，可以465KHZ的中频信号从多种频率的信号上选择出来，并通过T3和次初级融合到下一级去，而其它信号几乎被滤掉。

4、中频放大电路

它主要由VT2、VT3组成的两级中频放大器。第一中放电路中的VT2负载是中频变压器T4和内部电容组成，它们构成并联谐振电路，谐振频率是456KHZ，超外差式收音机灵敏度和选择性好，主要原因是有了中频放大电路，它比高频信号更容易调谐和放大。

5、检波和自动增益控制电路

中频信号经一级中频放大器充分放大后由T4耦合到检波管VT3，VT3既起到放大作用，又是检波管，VT3构成的三极管检波管电路，这种电路检波效率高、有要较强的自动增益控制（AGC）作用。AGC控制电压是通过R3加到VT2基极的。检波级的主要任务是抒中频调幅信号还原音频信号，C4、C5起滤去残余的中频成分的作用。

6、前置低放电路

检波滤波后的音频信号由电位器RP送到前置低放管VT4，经过低放可将音频信号电压放大几十到几百倍，但是音频信号以过放大后带负载能力还很差，不能直接推动扬声器工作，还需要进行自动功率放大。旋转电位器RP可以改变VT4的基检对地的信号电压的大小，可达到控制音量的目的。

7、功率放大器（OTL电路）

功率放大器的任务是不仅要输出较大的电压，而且能够输出较大的电流。本电路采用无输出变压器功率放大器，可以消除输出变压器引起的失真和损耗，频率特性好，还可以减小放大器的体积和重量。

VT5、VT6组成同类型晶体管的推换电路，R7、R8和R9、R10分别是VT5、VT6的偏量电阻。变压器T5做倒相耦合，C9是隔直电容，也是耦合电容。为了减少低频失真，电容C9选得越大越好。无输出变压器听功率放大器的输出阻抗低，可以直接推动扬声器工作。

㈡、收音机的组装

1、印刷板装配图

2、元件清单

序号名称型号规格位号数量

1 三极管3DG201(绿、黄)或9018 VT1 1支

2 三极管3DG201(蓝、紫) 或9018 VT2、VT

3 2支

3 三极管3DG201(灰、紫)或901

4 VT4 1支

4 三极管9013H VT5、VT6 2支

5 发光二极管Φ3红LED 1支

6 磁棒天线5*13*55mm T1 1套

3、装配工艺要求

①为了保证装配的电子产品能够稳定、可靠地工作，必须在装配前对所使用的电子元器件进行清点、检验和筛选。如：元件脚有无氧化、印刷板有无断裂、铜铂有无腐蚀、三极管中周等元件是否完好。然后按照清单和电路原理图进行插件.

②安装时先装低矮和耐热元件，然后安装大一点的元件，最后装怕热元件（如三极管）。

③电阻的安装,请根据两孔的距离弯曲电阻脚采用立式或立式安装，高度要统一。瓷片电容和三极管(注意:VT5、TV6为9013属于中功率三极管，请不要与VT1-VT4为3DG201或9014、9018属高频小功率三极管相混淆,否则装出来的效果不好.)的脚剪的长度要适中，不要太短或过长，高度不能超过中周。电解电容紧贴印刷板立式安装。

④中周安装，一定要按磁帽颜色插件,不可插错.T2为本机振荡线圈-红色，T3为第一级中放的中频变压器-白色，T4为第二级中放的中频变压器-黑色）.中周外壳除起屏蔽作用外，还起导线作用，所以中周外壳必须可靠焊好接地。
