矿渣立磨系统中控操作工艺要求 (1)
矿渣立磨系统操作作业指导书资料
矿渣立磨巡检岗位作业指导书目录1 总则 (1)2职责权限 (1)3设备运行操作规程 (1)3.1开机前的准备 (1)3.2开车顺序 (2)3.3运行中的检查 (3)3.4停车顺序 (3)3.5停车后的检查 (3)3.6维护与保养 (4)4岗位工安全操作规程 (5)5设备安全操作规程 (5)5.1立磨安全操作规程 (5)5.2回转下料器安全操作规程 (6)5.3皮带输送机安全操作规程 (6)5.4风机安全操作规程 (6)5.5热风炉安全操作规程 (7)5.6提升机安全操作规程 (7)5.7罗茨鼓风机安全操作规程 (7)6设备润滑管理标准 (7)7交接班制度 (8)8检查与考核 (8)9岗位巡检标准 (8)10 附件矿渣立磨系统岗位设备巡检标准 (10)1 总则1.1.本规程仅适用矿渣立磨系统巡检岗位。
1.2.本规程规定了矿渣立磨系统巡检岗位工的职责范围、工作内容与要求、各项操作规程、交接班制度、巡检标准及表格、检查与考核办法。
2职责权限2.1本岗位负责巡检范围：矿渣立磨及其附属设备，主排风机，矿粉输送系统和循环水泵等所属设备。
22负责本岗位所有设备的维护和安全运转。
2.3按规定填写岗位操作巡检记录，对设备异常状况提出分析和处理意见。
2.4负责本岗位所有设备和工作区域的卫生。
2.5参加生产部门有关工作会议，根据设备运转情况，提出检修、改进意见和建议。
2.6发现有危及设备和人身安全的隐患，应立即报告中控室。
紧急时有权采取保护措施，并报告操作员及值班主管。
2.7完成值班主管、班长布置的临时任务。
3设备运行操作规程3.1开机的前准备矿渣粉磨系统的全部设备，在启动前，都应做认真的检查调整工作，每次生产前要严格执行。
3.1.1磨机紧固件（如紧固螺栓、连接螺栓）、易松动部件；主减速机的润滑油系统油量、油位、漏油；仪表完好情况；磨辊润滑系统、液压系统油量；阀门是否启闭灵活；入孔门、检查门的检查及密封；清除杂物；联轴器、连杆、缸、轴承（运转动作灵活）；储能器氮气压力。
立磨中控操作
立磨是烘干、粉磨兼选粉一体的系统，出磨气温是衡量烘干作业是否正常的综合性指标。为了保证矿渣烘干良好，出磨物料水分应小于0.8%，一般控制磨机出口温度在100℃左右。如温度太低则成品水分大，使粉磨效率和选粉效率降低，且会增加立磨主电机及选粉机电机的负荷，还有可能造成收尘系统冷凝;如太高，会造成粉磨煤耗的增加从而使成本增加，还会增大回料量(值得一提的是，不同的磨况下如大修前或大修后，由于辗套、磨盘磨损的情况不同造成辗磨能力的不同以及选粉能力等的不同，磨况变化较大，对温度的要求也不一样，也可视实际情况调整出口温度，但不得低于95℃、不得高于110℃，本人通过多年运行总结出，在检修前期温度控制相对较低，但在检修后期，为使磨况更好出口温度控制相对高一些)，增加循环粉磨，还可能因高温烧毁收尘布袋，也会影响到收尘效果。对收尘器布袋也会产生影响，减小其使用寿命。因此要求热风炉要有足够的供热能力及适应不同抽风负压对热风炉造成的影响。
2 粉磨时异常情况的处理
2.1 磨机振动过大
(1)喂料不均匀或太小，当入磨的矿渣时大时小，差异较大时，导致磨盘上料层厚薄不均，甚至磨辊撞击减振器，造成磨振。解决的方法是稳定入磨物料的量，适当调整喂料速度或减小操作压力，在保证需要物料比表面积的前提下，适当降低选粉机转速。
(2)金属物进入磨机，检查金属探测器、磁鼓分离器工作是否正常。增加上料及喂料系统、物料循环系统的除铁装置以减少入磨金属。
1.2 控制粉磨压力
粉磨压力是影响磨机产量、粉磨效率和磨机功率的主要因素。立磨是对料床施以高压，与磨盘间的挤压而粉碎物料的，压力增加辗磨能力增加，产量增加，为了保护减速机，立磨它有一个压力的最大值，达到此值后不再变化。由于粉磨矿渣料床一般较稳定，压力控制较稳定，但压力的增加随之而来的是功率的增加，导致单位能耗的增加，辊套及磨盘磨损的增加，因此适宜的辊压要产量、质量和能耗三者兼顾。该值决定于矿渣的易磨性、含铁量、喂料量及比表面积的要求。在试生产时要找出合适的粉磨压力以及负压，合理的风速、风量可以形成良好的内部循环，使磨盘上的物料层适当、稳定，粉磨效率高。当遇到入磨物料不稳定或其它非正常情况时，要适当降低粉磨压力以保证磨机在正常振动值范围内运行。
立磨中控操作要点
立磨中控操作知识要点我厂立磨为丹麦史密斯(F.L.Smidth)公司生产的ATOX50立磨，共有3个圆柱形墨辊，相互成120°分布，相对磨盘垂直安装，三个磨辊由中心架上三个法兰与辊轴法兰相连为一体，再由三个液力拉伸杆分别通过与三个辊轴另一端部相连，将液压力向磨盘与料层传递.立磨系统主要控制参数及意义：1.主电机电流：主电机电流大小反映了磨盘上物料的多少，喂料量大或循环料多则主电机电流变大2.压差：磨机压差是磨机管道入口与中上部两测点之间的静压差，是反映系统工况变化较为敏感的参数。
压差的稳定对对磨机的正常工作至关重要，是立磨操作的核心参数，压差的变化主要取决于喂料理和物料粒度的变化，压差稳定标志着入磨物料量和出磨物料量趋于平衡，当压差上升说明入磨物料量大于出磨物料量，内循环量增加，此时的现象为主电机电流升高，选粉机效率上升，整个系统的通风阻力增大，外循环量也同时增加，此时可考虑适当减料操作。
当压差下降，说明入磨物料量小于出磨物料量，内循环量降低，料层厚度变薄。
当压差急剧下降时，出磨物料过多，导致磨内物料减少，料层急剧下降，此时应及时采取措施（比如及时增加喷水，使料层变厚，稳定料层，也可以直接抬辊）以避免振动太大而跳磨。
影响压差的因素包括喂料理，研磨压力，系统风量，选粉机转速，磨内喷水，原料粒度等。
3.料层厚度：立磨是应用料床粉磨的原理进行物料的粉磨，料层其实是夹在磨辊和磨盘之间的缓冲垫，当料层过薄时，它的缓冲作用就会减弱，振动就会加大，所以说合适的料层厚度，稳定的料层是立磨粉磨的基础，也是立磨操作的关键。
料层厚度应为磨辊直径的2%±20mm,如ATOX50磨，磨辊直径3000mm，因此60±20mm是适宜的料层厚度。
4.研磨压力：研磨压力是稳定磨机运行的重要因素，也是影响立磨主电机功率、产量和粉磨效率的主要因素，在一定范围内，研磨压力与磨机产量成正比，当磨机电流增加、循环量增加、压差过大、料层过厚，可适当增加研磨压力，从而降低料层，稳定磨况。
矿渣磨中控操作规程(最终版)
中控室岗位操作规程1 总则1.1 本规程仅合用于矿渣超细粉磨系统中控操作岗位。
1.1 本规程规定了矿渣超细粉磨系统中控操作员的职责范围、工作内容与要求、操作规程、故障的处理方法、交接班制度、安全注意事项、检查与考核办法等。
2 职责权限2.1 接受生产值班主管的指挥，负责矿渣运输粉磨工序生产的正常进行及所管辖设备的安全；同时负责对矿渣堆棚、矿渣入计量称、立磨沸腾炉等岗位的巡检工的工作和安全的管理。
2.2 根据生产部下达的操作参数标准和化验室下达的质量控制标准控制立磨系统；确保参数稳定、准确，产品的产量、质量符合公司的要求，从而完成各种经济技术指标。
2.3 严格按作业指导书操作，并对过程参数和产品质量及时记录，确保操作规范、记录真实。
2.4 负责矿渣输送系统、热风炉系统、立磨系统、矿粉输送及收尘系统正常运行，根据情况指挥相关人员对设备进行巡检及维护，确保设备运行正常。
2.5 严格按操作规程操作，确保本系统无安全事故发生、并负责对下属进行安全教育。
2.6 负责本系统的卫生和环保,按”5S”要求做好本岗位的工作。
2.7 保持对内与生产部沟通，对外与巡检工、电工、化验室沟通。
2.8 检修期间，指挥、协调本系统人员配合机电维修人员搞好设备检修工作，并参加试车和验收。
2.9 参加生产部及公司组织的会议和培训活动。
2.10完成值班主管及生产部经理暂时布置的任务。
3 工艺流程简介进厂矿渣由自卸式汽车运输至矿渣堆棚，再由装载机送入下料斗，出库矿渣经电子皮带秤计量后，由 1#皮带输送机、 1#除铁器、振动筛、 2#皮带输送机、 2#除铁器、 3#皮带输送机、星型下料阀、绞笼喂入立磨。
来自燃煤热风炉出来的高温热风以及从立磨主风机出来的循环热风一起进入立磨与自上而下的矿渣物料完成热交换。
进入磨内的矿渣在磨棍液压加载压力下被挤压碾磨，磨细的物料被进磨热风带到选粉机进行分级分离，同时与进磨热风进行热交换，烘干水分。
分离出来的细粉经大收尘采集下来，经空气斜槽、入库提升机、气动推杆、库顶斜槽等送入矿粉库进行储存。
立磨的工艺及中控操作（精选5篇）
立磨的工艺及中控操作（精选5篇）第一篇：立磨的工艺及中控操作立磨的工艺及中控操作1．立磨振动大的原因有那些？如何处理？1)立磨喂料：A。
当有高水分物料喂入时:进磨皮带功率偏大，电机功率偏小（产量低）处理：给增湿塔加温，ID风机加速抽风。
将进磨冷风门关闭，直至磨内差压升至理想值。
B．当不均匀喂料时其状态为功率起伏不定。
处理：首先弄清现场是否有人喂料。
如有则可根据磨机功率适当喂料。
其次检查现场定量喂料机运行的情况。
C．当喂料不足时又分为两种状态：首先回料少，差压低，磨机功率低，斗提电流低。
处理：快速通知岗位处理现场或者换喂料称或者停机。
2）研压方面：其状态为：研压数字设定值与反馈值不符可能储气太少。
处理：检查气罐压力，及时补充N2.3：温度方面：A：当增湿塔工作不正常时造成进磨温度较高。
处理：现场旁路开水，复位，检查空压机运行情况。
B：出磨温度较高可根据磨机功率的大小适当调节。
处理：功率大时增湿塔减温或直接开入磨冷风门，功率小时磨内差压低则加产量，其它适量调节。
磨内差压高则加水，其它适量调节。
4）料层方面：A：挡料环过高过低。
挡料环过高在研压一定的情况下磨内差压较高，料层厚。
挡料环过低，不易形成稳定料层处理：挡料环高度的调整应根据实际情况合理制定。
B：刮料板断或掉不能形成回料，磨内料层过厚。
C：喷水少或多。
喷水过少磨内温度太高，料层不稳压辊易造成振动。
喷水过多，料子堆积过多易形成磨机功率过流引起振动跳停。
D：开磨时未形成稳定料层就压辊容易造成振动。
5）正常操作中没有维持立磨合理料层和料面形状就会引起立磨振动，经实践分析我们认为引起立磨振动的原因和处理措施有几个方面：A：磨内进入异物引起振动来自磨内和磨外的金属，比如导风叶片。
检修后遗留工具等。
若是较小金属异物则可提起磨辊降低抽风，从回料口处拿出，若是比较大金属异物则要停磨取。
B：料层过厚引起振动。
入磨物料量过大-料层变厚-研磨能力降低-物料不能及时被磨细-磨内存留不合格粉料较多而系统风量又不足-不能将合格粉料及时带出系统外-磨内内循环浓度加重-粉状物料又回到磨盘之上加厚料层。
矿渣立磨系统中控操作工艺要求
辛集市钢信水泥有限公司矿渣立磨中控操作要求一、对中控操作员的基本要求：1、中控操作人员在下达指令时，语言要表达准确、清晰不能使现场人员产生歧义；在准备开启某台设备时首先要让现场人员确定此台设备具备开机条件，设备内部没有人员，设备的开启不会危及人员的安全，在收到现场人员允许开机信号或指令时方可开机。
时效为5分钟。
5分钟内未开启要重新确认。
2、开机顺序：原则上“逆流”（逆着工艺流程）开机，“顺流”（顺着工艺流程）停机。
大功率的设备（在不影响系统顺畅的情况下）可以最后开机。
3、牢记主机设备的额定电流记住它们的目的是:在中控操作的过程中，避免设备过负荷而“烧坏”电机，在发挥设备最大能力时，有自己的“心理底线”。
4、牢记设备运行时的空载电流记住它们的目的是：在中控操作的过程中，判断设备内物料的多少。
例如：记住入库提升机的空载电流，可以避免带料停机等。
5、正常生产时，设备的运行电流记住它们的目的是：在中控操作的过程中，判断设备负荷的多少；设备是否正常；系统是否正常。
6、熟练掌握工艺流程中控操作人员和工艺管理人员应该熟练掌握系统工艺流程，清楚“风路”和“料路”的方向，即要知道“风”和“料”从哪儿进，从哪儿出，清楚管道和设备上关键阀门对“风”和“料”的调节作用。
二．正常生产控制工艺参数根据正常生产的压力、温度、阀门开度，判断分析问题出现的原因。
A.主要参考参数1.出磨温度控制：100℃±5℃2.磨机压差控制：± KPa(粗颗粒多时可意偏大)3.入口温度控制：300℃±20 ℃4.产品的比表面积 > 420 m2/kg筛余 < 4 %5.除尘器压差 < MPa6.主辊压力≤ MPa 辅辊压力≤ MPa7.主电机平均电流≤200 AB.调整幅度各风阀的调整必须在5%以下；选粉机和主风机转速的调整必须控制在2 r以内。
在操作中必须实行“三稳”保“一稳”的原则“一稳”：喂料量“二稳”：研磨压力“三稳”：系统风量“保一稳”：稳定料层的厚度在增产量同时必须控制主电机电流和震动值。
立磨中控安全操作规程
立磨中控岗位安全操作规程1 目的使岗位操作制度化、标准化，规范安全操作。
2 适用范围中央控制室生料系统的起动、运转监护、参数的控制及停机的操作。
3 引用标准《中材天山（云浮）安全管理标准》4 工作安全技术要求：4.1 生料磨工作程序及要求4.1.1 接到值班长的开车指令后，应与各岗位联系，在各生产岗位答复同意开车后，方可启动设备。
4.1.2 按照规定的生产操作顺序开车、停车，避免发生设备事故。
4.1.3 在生产过程中，设备故障或事故处理完毕后，必须接到该岗位负责人的通知，方可启动设备，严防无负责人同意启动设备。
4.1.4 风机启动前必须将阀门关闭到零位，启动后按生产要求缓缓打到需要的开度，防止损坏电机。
4.1.5 密切注视各仪表读数和报警信号，发现异常情况，例如电流、压力、转数等超过规定范围时，应立即与现场联系，防止事故发生。
4.1.6 在确认有可能发生重大人力和设备事故时，方可紧急停磨。
4.1.7 在各均化库料位达到规定料位时，应与库顶人员联系，测准料位，防止冒顶事故。
4.1.8 到磨房现场观察或调整时，严格执行磨房各岗位安全规定，保障人身及设备安全。
4.1.9 遵守用电管理制度，维护中控室正常的工作秩序，防止触漏电事故。
4.1.10管理使用好本岗位操作台，不得由其他岗位代操作，也不为其他岗位代操作，做到专人专责，严守岗位。
5、标准内容5．1起动前的准备5．1．1接到开车指令后，通知调度室、化验室，确认物料配比，索取质量控制指标。
5．1．2确认控制系统正常投入，确认和要求各控制参数指示正常。
5．1．3通知现场做好开车前的一切准备工作。
5．1．4检查并确认系统内所有设备就绪，否则找相关人员处理、排除。
5．1．5确认工业电视显示良好，确认35.24入磨大皮带、吐渣皮带、四台石灰石皮带称摄像头正常，调节良好。
5．1．6了解各种原料的粒度、水分，开磨前各种物料贮量应在料仓的高料位5．1．7确认公用系统已处于运行状态，如冷却水、压缩空气等。
立磨操作规程 (1)
立磨系统中控操作规程（试行）目录1、目的 (1)2、范围 (1)3、指导思想 (1)4、工艺流程简介 (1)5、运转前的准备工作 (2)6、设备的启动停车操作顺序 (4)6.1回转窑单独运行时废气处理部分的操作 (4)6.2窑系统正常运行时，生料制备系统的启动 (5)6.3立磨单独运行状态下的启动顺序 (7)6.4窑正常运转时立磨的停车顺序 (8)7、磨机控制回路 (9)8、系统正常控制 (10)9、异常情况分析、处理 (13)10、注意事项 (15)11、磨机系统停止 (15)原料磨系统中控操作规程一、目的本规程旨在树立安全第一、预防为主的观点，统一操作思想，生产合格生料，力求达到优质、稳定、高产、低耗的目的。
二、范围本规程适用于CVM3800R立磨系统中控操作，即从配料库底至生料库顶和窑尾废气处理的所有设备。
三、指导思想1．树立安全生产，质量第一的观念，达到连续、稳定生产；2．严格遵守设备操作规程,精心操作、杜绝违章；3．制定CVM3800R磨机最佳操作参数，做到优质、稳定、高产、低耗，努力做到系统设备安全稳定运行，确保生料库料位，实现安全、文明生产。
四、工艺流程简介生料粉磨系统是从原料调配库底到生料成品输送、入库和增湿塔到尾排的窑尾废气排放的整个过程。
1．原料调配设有4个配料库，储存石灰石、砂岩、铁粉和硅石。
硅石输送进库，石灰石经破碎机破碎后，通过胶带送入石灰石库，每个库下均设有原料计量喂料装置，供原料磨喂料。
四种原料经调配库下的定量给料机计量后，由入胶带输送机输送至原料磨粉磨。
2．原料粉磨采用CVMS3800R立磨，入磨的物料在磨内经过烘干和研磨，研磨后的物料被来自窑尾（或热风炉提供）的热风分级后，进入选粉机内筛选，粗颗粒重新进入磨粉磨，合格细粉经旋风筒收集，由空气斜槽送至生料库提升机。
从旋风筒排出的废气，经循环风机后，一部分作为循环风补充选粉机的工作风量，剩余部分送至窑尾电收尘器处理后排入大气。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

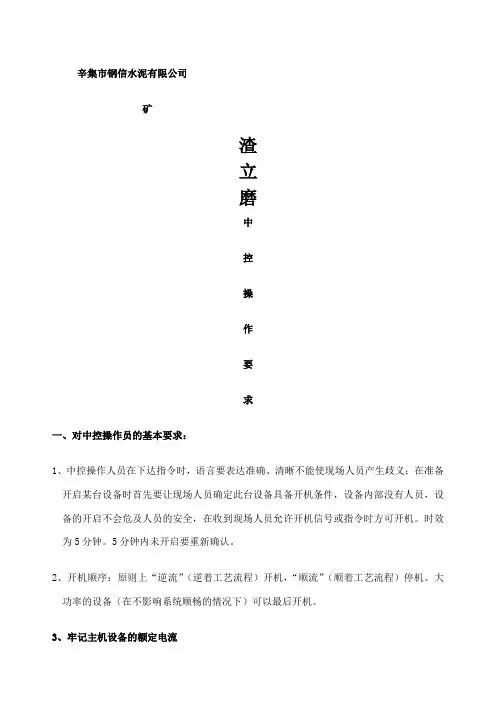

辛集市钢信水泥有限公司矿渣立磨中控操作要求一、对中控操作员的基本要求：1、中控操作人员在下达指令时，语言要表达准确、清晰不能使现场人员产生歧义；在准备开启某台设备时首先要让现场人员确定此台设备具备开机条件，设备内部没有人员，设备的开启不会危及人员的安全，在收到现场人员允许开机信号或指令时方可开机。
时效为5分钟。
5分钟内未开启要重新确认。
2、开机顺序：原则上“逆流”（逆着工艺流程）开机，“顺流”（顺着工艺流程）停机。
大功率的设备（在不影响系统顺畅的情况下）可以最后开机。
3、牢记主机设备的额定电流记住它们的目的是:在中控操作的过程中，避免设备过负荷而“烧坏”电机，在发挥设备最大能力时，有自己的“心理底线”。
4、牢记设备运行时的空载电流记住它们的目的是：在中控操作的过程中，判断设备内物料的多少。
例如：记住入库提升机的空载电流，可以避免带料停机等。
5、正常生产时，设备的运行电流记住它们的目的是：在中控操作的过程中，判断设备负荷的多少；设备是否正常；系统是否正常。
6、熟练掌握工艺流程中控操作人员和工艺管理人员应该熟练掌握系统工艺流程，清楚“风路”和“料路”的方向，即要知道“风”和“料”从哪儿进，从哪儿出，清楚管道和设备上关键阀门对“风”和“料”的调节作用。
二．正常生产控制工艺参数根据正常生产的压力、温度、阀门开度，判断分析问题出现的原因。
A.主要参考参数1.出磨温度控制：100℃±5℃2.磨机压差控制：± KPa(粗颗粒多时可意偏大)3.入口温度控制：300℃±20 ℃4.产品的比表面积 > 420 m2/kg筛余 < 4 %5.除尘器压差 < MPa6.主辊压力≤ MPa 辅辊压力≤ MPa7.主电机平均电流≤200 AB.调整幅度各风阀的调整必须在5%以下；选粉机和主风机转速的调整必须控制在2 r以内。
在操作中必须实行“三稳”保“一稳”的原则“一稳”：喂料量“二稳”：研磨压力“三稳”：系统风量“保一稳”：稳定料层的厚度在增产量同时必须控制主电机电流和震动值。
C. 可调参数1.主风机转速，必须和产量相匹配。
保证进出料平衡。
2.选粉机转速，必须和产品质量相匹配。
保证磨内合理颗粒组成。
3.研磨压力，必须和料层厚度相匹配。
保证合理振动值。
4.各个风阀调整必须保证磨内有足够热量和风速。
保证合理振动值及成品输送量。
使磨内压差稳定。
5.热风炉必须能提供足够热量。
保证产品水分％6.磨内喷水系统必须和料层及压差结合给定合理喷水量。
D. 立磨各监控点的意义：1、上料地坑<将来安装在混凝土立墙上>a、上料的区域是否按要求搭配；b、物料的水分；c、断料情况；d、确定在岗人员巡检的次数。
2、皮带计量称：a、皮带秤计量称运行情况；b、一旦断料后，应在30s内把另一路增到设计值；c、通过潮气，观察入磨物料的水分。
3、皮带机入立磨口：a、观察入料和停料的确定落辊和抬辊的时间。
b、观察返料情况，判断磨内的情况。
c、确定在岗人员巡检的次数。
4、吐渣皮带机a、根据回料大小判断磨内运行情况的稳定。
b、观察除铁量大小，尽量使铁除尽，降低磨内的磨损c、确定在岗人员巡检的次数。
5、主电机：a、观察电机的运行情况；b、突发情况及时处理；c、确定在岗人员巡检的次数。
6、主减速机稀油站：a、观察设备运行情况；b、突发情况及时处理；7、热风炉：a、观察设备运行情况；b、看炉前的负压情况；c、上料时降风观察炉口的负压情况；d、确定在岗人员巡检的次数。
8、风机电机：a、观察设备运行情况；b、突发情况及时处理；c、确定在岗人员巡检的次数。
三．立磨PLC柜内部报警连锁1.主电机润滑站（1）压力低报警与停机（2）出口温度高与低报警（3）油箱温度高与低报警（4）液位低停机液位高报警压差高报警2.磨辊润滑站（5）油箱温度高与低报警（6）出口温度高与低报警（7）液位低I报警液位低II停机压差高报警3.加载站（8)油箱温度高与低报警（9）液位低I报警液位低II停机压差高报警4.立磨震动（10）水平震动报警与停机快抬（11）垂直震动报警与停机快抬￥1.。
PLC控制柜所控制的所有设备无备妥报警在PLC控制柜，接收到主机运行信号后，所控制的所有设备无备妥报警，任意一个出现，发出重故障停机信号￥2.。
在PLC控制柜，接收到主机运行信号后，磨辊润滑站丢运行信号后，发出重故障停机信号5.减速机润滑站（12）出口温度高与低报警、高停机（13）油箱温度高与低报警、高停机（14）压力低报警与停机（15）减速机1台高压泵所控制的4个分支，任意1路压力低报警（16）减速机1台高压泵所控制的4个分支，任意1路压力低，够3路停机（17）减速机4台高压泵，满足15号数据时，发停机信号（18）减速机4台高压泵，任意一台泵总压力低时，发停机信号（19）减速机4台高压泵，任意一台泵总压力高时，发报警信号（20）油箱油位低停机油位高报警粗压差报警精压差报警（21）高压吸入口压力低报警与停机（22）流量低报警与流量低停机5.选粉机（23)上下轴承温度高报警与停机7.磨辊回油（24）回油温度高报警与高停机8.减速机（25）输入轴温度高报警与停机（27）推力瓦油池温度高报警9.密封风机（28）压力低报警与停机（29）PLC控制柜在正常运行时，中控检测到PLC柜丢备妥与运行，发停主机信号中控连锁（1）原料皮带跳停，停皮带秤（2）螺旋铰刀跳停，停皮带秤，入磨皮带，排渣提升，排渣皮带（3）排渣提升跳停，停排渣皮带或急停（4）主电机跳停，磨前所有设备都停（5）立磨收尘器下斜槽风机跳停，停立磨收尘器（6）收尘器斜槽下去成品提升机处斜槽风机跳停，停立磨收尘器下斜槽风机，收尘器（7）成品提升机跳停，停主收尘器，收尘器下斜槽，去成品提升机斜槽风机（8）循环水泵跳停，空压机自动跳停（9）循环水泵压力低报警（10）空压机管道压力低报警（12）磨机左右进口温度高报警（13）进相机水电阻立磨PLC控制柜故障时，撤销主电机驱动（14）进相机水电阻立磨PLC控制柜主电机馈线柜都具备备妥后才能驱动主电机（15）立磨PLC控制柜发出一般报警时，中控只警示不采取操作（16）中控在立磨PLC传输的数据中，可以在立磨PLC柜的设定值稍作微调，作为设定值（17）根据现场实际情况，可以在收尘器进口温度过高时，做停系统风机的连锁，立磨正常停机或者异常跳停时，可以做停喷水的连锁四．连锁说明（1）、设备启停条件：普通低压电机开启条件：设备备妥并且条件满足无急停信号普通低压电机关机连锁：条件未满足，备妥信号丢失，运行信号丢失，急停，故障及点击停止按钮系统风机启动条件：变频器远程状态，变频器待机，风机轴承温度未达到停机值，电机轴承温度及绕组温度未达到停机值，变频器无重故障，无急停系统风机停止连锁：系统风机电机轴承温度达到停机值，绕组温度达到停机值，电机轴承温度达到停机值，急停信号磨主电机开启条件：磨主电机进相机备妥，油站组允许，无急停信号，磨主机绕组及轴承温度未达到停机值，水阻柜未备妥，无停主电机信号发出，水阻柜无故障信号磨主电机停止连锁：磨主电机绕组及轴承温度达到停机值，液压站PLC柜发送停止指令（包含震动高以及各润滑油站故障）（2）、低压电机连锁顺序：成品部分1.仓顶分料闸板必须打开一个：换仓期间允许20S无打开信号，如果超出时间将会导致设备连锁跳停2.仓顶斜槽风机3.成品提升机4.收尘下3#斜槽风机5.收尘下1#、2#斜槽风机6.主收尘器，其中收尘下2#、4#风机为备用风机磨体部分第一组1.各个润滑油站打开2.等待油站组允许信号出现3.检查外排状态4.回渣提升机5.回渣皮带6.磨主电机第二组1.密封风机2.选粉机3.系统风机第一组与第二组间无先后顺序喂料部分1.入磨铰刀2.入磨皮带3.皮带秤库底均化部分必须打开任意库底均化气阀后才能启动罗茨风机注：连锁顺序中未提到的低压电机不参加连锁，可以按需启动，停止时不会影响到其他电机连锁关系，其中循环水泵需要给各个油站及风机轴承等关键设备冷却及磨内喷水，正常生产时必须开启，停止顺序为连锁顺序逆向(3) 、普通低压电机颜色说明：黄色表示电机备妥并且启动运行条件满足绿色表示电机运行并且启动运行条件满足紫色代表电机没有备妥但有运行信号，表示为本地手动运行蓝色表示电机正在运行中，但启动运行条件为满足，可能为解锁运行状态橙色表示电机已经备妥，但启动运行条件未满足红色表示电机故障停止，已经不能启动，可以再启动画面检查故障内容(4) 、关于复位系统中共有两个复位按钮，其中一个为加载站PLC柜复位，另一个为中控PLC柜复位，对于中控PLC柜中出现任何故障导致电机等设备不能启动时，需要先检查故障内容，然后点击复位按钮将其确认(5) 、关于急停急停按钮位于操作界面右上方，操作方法：鼠标左键点击急停按钮，再弹出的对话框中电机确认，如果是误操作请电机取消或者直接关闭窗口急停停止范围：中控控制的低压及高压电机，不包括各个油站及电动执行器急停使用准则：当人员或者设备出现伤亡和不可挽回的重大损失时用于紧急停止设备使用正常生产时严禁使用急停停机，将会导致电力系统负荷突然变化引起故障(6) 、关于解锁按钮解锁按钮作用是解除当前设备的连锁关系，操作方法，左键点击解锁按钮，条件解除指示灯亮，表示已经解除，右键点击解锁按钮，条件解除指示灯灭，表示恢复连锁。
何时使用：停机时，需要调试某一设备，但此设备运行条件不满足时可以解锁将其运行，正常生产时，如果上一级连锁设备损坏导致不能正常开启，但用其他方法解决其设备功能，可以将损坏设备的下一级解锁开启，但损坏设备修复后需要将解锁设备恢复到连锁状态，某一设备解锁后，连锁关系将会被打断到解锁设备例如：仓顶闸板开关限位损坏，无法给中控反馈开关限位，但设备能够正常开关到位，此时仓顶斜槽风机的启动条件不会满足导致设备不能开启，这种情况下可以将库顶斜槽风机解锁开启。
五．立磨中控此表格只针对于现场已经有仪表将值设定好的参数。
