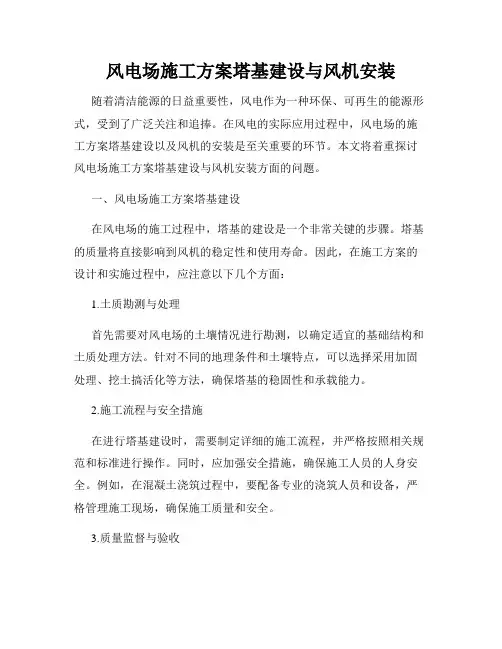

风电场施工方案塔基建设与风机安装
风电场施工方案塔基建设与风机安装随着清洁能源的日益重要性，风电作为一种环保、可再生的能源形式，受到了广泛关注和追捧。
在风电的实际应用过程中，风电场的施工方案塔基建设以及风机的安装是至关重要的环节。
本文将着重探讨风电场施工方案塔基建设与风机安装方面的问题。
一、风电场施工方案塔基建设在风电场的施工过程中，塔基的建设是一个非常关键的步骤。
塔基的质量将直接影响到风机的稳定性和使用寿命。
因此，在施工方案的设计和实施过程中，应注意以下几个方面：1.土质勘测与处理首先需要对风电场的土壤情况进行勘测，以确定适宜的基础结构和土质处理方法。
针对不同的地理条件和土壤特点，可以选择采用加固处理、挖土搞活化等方法，确保塔基的稳固性和承载能力。
2.施工流程与安全措施在进行塔基建设时，需要制定详细的施工流程，并严格按照相关规范和标准进行操作。
同时，应加强安全措施，确保施工人员的人身安全。
例如，在混凝土浇筑过程中，要配备专业的浇筑人员和设备，严格管理施工现场，确保施工质量和安全。
3.质量监督与验收在塔基建设的过程中，应进行严格的质量监督和验收工作。
包括对材料的检测与选择、施工过程的跟踪与监管、质量验收的评估等。
只有通过严格的监督和验收，才能确保塔基的质量与稳定性。
二、风机安装风机作为风电场的核心设备，其正确的安装是风电场运行的基础。
在进行风机的安装过程中，需要注意以下几个问题：1.安全施工和操作规范风机的安装需要专业的施工人员进行操作，并严格按照操作规范进行工作。
安装人员应具备相关的资质和经验，熟悉安装工艺和步骤。
在安装过程中，需要注意安全施工，遵守相关的安全操作规程，减少事故的发生。
2.精确的定位和调整风机的安装需要精确的定位和调整。
在安装之前，需要进行详细的测量和定位工作，确保风机的位置准确无误。
安装后，还需要进行调整和水平校准工作，以确保风机的运行稳定和效率最大化。
3.连接和系统调试安装风机时，还需要进行风机与主体系统的连接工作，包括电缆连接、接地系统连接等。
中宁风电安装施工方案
一、工程概况中宁风电场项目位于我国西北地区中宁县，项目规划装机容量为XX万千瓦，采用单机容量XX兆瓦的风机。
本方案针对中宁风电场的安装施工进行详细规划，以确保工程质量和施工进度。
二、施工准备1. 组织机构及人员配置成立项目施工领导小组，下设施工管理部、技术部、安全质量部、物资设备部、人力资源部等部门。
各部门负责人及关键岗位人员均具备相关工作经验，确保施工顺利进行。
2. 材料设备准备根据工程需求，提前采购风机塔筒、机舱、叶片、叶轮、基础桩等主要设备，并确保设备质量符合国家标准。
3. 施工场地准备平整施工现场，确保场地符合施工要求。
施工场地应满足以下条件：（1）场地面积：根据风机数量及设备尺寸，确保施工场地满足安装需求。
（2）场地平整度：场地坡度不超过0.5%，满足施工机械及人员通行。
（3）排水设施：设置排水沟，确保场地排水顺畅。
三、施工方案1. 风机基础施工（1）根据设计图纸，进行基础桩施工，确保桩基质量。
（2）桩基完成后，进行基础承台施工，确保承台尺寸及标高符合设计要求。
2. 风机塔筒安装（1）吊装塔筒前，对塔筒进行检查，确保无损伤。
（2）使用起重机将塔筒吊装至基础承台上，并进行校正。
（3）塔筒安装完成后，进行内部电气线路施工，确保线路连接可靠。
3. 风机机组安装（1）吊装机舱前，对机舱进行检查，确保无损伤。
（2）使用起重机将机舱吊装至塔筒内，并进行校正。
（3）安装叶片、叶轮，确保叶片安装牢固，叶轮旋转顺畅。
4. 风机调试（1）完成风机机组安装后，进行风机调试，确保风机各项性能指标达到设计要求。
（2）调试过程中，对风机进行定期检查，发现问题及时处理。
四、安全措施1. 施工人员需接受安全教育培训，提高安全意识。
2. 施工现场设置安全警示标志，确保人员安全。
3. 施工机械操作人员需持证上岗，确保操作规范。
4. 施工过程中，加强施工现场管理，防止火灾、触电等事故发生。
五、施工进度安排根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。
风电机组安装施工方案
表号：A-1 工程名称：中电投张北大囫囵风电场二期工程编号：正式方案交监理工程师2份（存档1份、专业监理工程师1份），送建设单位1份。
中电投张北大囫囵风电场二期工程中电投张北大囫囵风电场二期2#标段风力发电工程风机安装工程施工方案（作业指导书）编制单位：山西电建二公司中电投审定单位：黑龙江润华电力工程管理公司张北风电场工程项目部中电投张北风电场项目监理部批准：年月日总监理师：年月日审核：年月日专业监理师：年月日编制：年月日建设单位：年月日目录１０、成品保护 (18)１１、施工进度计划 (19)中电投张北大囫囵风电场二期2#标段风力发电工程风机安装工程施工作业指导书1.工程概述及工作范围工程简况中电投张北大囫囵风电场位于河北省张北县大囫囵镇境内。
本工程由中国电力投资有限公司投资，中国电力建设工程咨询公司设计，黑龙江润华电力工程监理有限公司进行监督管理，山西电建二公司承建，风机生产厂家是华锐。
建设规模本期工程安装33台1500kW的风力发电机组，装机容量为。
风机叶轮直径为77m，轮毂高度为70m，机舱重量约58t。
气象、水文张北县地处坝上高寒区，属中温带亚干旱季风气候，年降水量400毫米左右，年平均气温℃。
年平均7级以上大风日数30天左右。
全年无霜期90-110天，光照充足，昼夜温差大，干旱、多风、少雨、无霜期短是主要的气候特征。
交通情况风电场变电站位于河北省张家口市张北县大囫囵镇境内，距离万宝庄村约2km，距张北县城约75km，距张家口市约120km，交通较为便利。
工程特点单件吊装重(机舱重58t)，吊装高度高达70m，组合体吊装受风的影响很大。
本工程施工环境地处山区比较偏僻，道路崎岖弯多坡陡，地势高差较大，材料、设备运输困难，施工用电、水比较困难，气候比较寒冷。
工程范围10台1500KW风机吊装：风力发电机的吊装、以及配合系统调试、风机的清理等。
包括但不限于塔筒、机舱、发电机、叶轮以及配套的设备部件的到货卸车、保管；吊装设备运输、进出场、机械设备站位、场内拆卸及转移；叶轮的现场组装；塔筒、机舱、发电机、叶轮等的吊装、风机内部电气线缆及设备安装等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风电场风机设备安装方案
1.1吊装设备的选用
安装设备的选择主吊吨位400t履带吊，辅吊为200t一台和50t的汽车吊三台。
单机安装过程量：
叶轮 31.1t
机舱（不含叶轮和发电机）11.8t
发电机 43.6t
塔架（含基础环） 111.8t
以上合计 198.3t
1.2塔架吊装
1.2.1下段塔架的吊装
两台吊车配合，提起下段塔架,下段完全成竖直状态后，移动塔筒使下法兰高于电控柜上方100mm处，然后逐渐下落，注意调整塔筒位置，使其准确套入电控柜外，调整相互位置，确保塔架门的朝向正确；对称装上螺栓，放下筒体，安装并预紧所有螺栓；松开法兰吊具螺栓，组合成套后吊车将其吊至地面，紧固下法兰螺栓。
1.2.2中段塔架的吊装
吊车提起中段塔架,上段完全成竖直状态后，调整相互位置，装部分螺栓，放下筒体，安装并预紧所有螺栓；松开法兰吊具螺栓，组合后吊车将其吊至地面；紧固下法兰螺栓，
工具同下段吊装。
1.2.3上段塔架的吊装同中段塔架
1.2.4机舱吊装
起吊机舱时需机舱可靠点与风绳固定；将三个机舱吊装导正棒装入机舱偏航法兰；工作人员在上平台准备，将机舱吊至上法兰，指挥吊车缓慢下落机舱，拧上联接螺栓，按对角线顺序均匀紧固上法兰与偏航轴承联接螺栓，安装人员进入机舱，卸开吊具。
1.2.5发电机起吊
起吊机舱需发电机吊装点与风绳固定，将三个发电机吊装导正棒装入定轴法兰；起吊发电机时注意法兰面不能有油。
安装用双头螺栓长的一端将旋入定轴法兰。
用电动扳手紧固螺母，用液压力矩扳手上紧螺栓。
安装完成后用堵头密封螺孔。
1.2.6叶片吊装
在叶片后缘放置叶片护具、安装吊带，在叶根支架、叶尖部位安装导向绳，注意叶片后缘的防护。
根据现场位置将三只叶片围绕轮毂，叶片后缘向上，吊运过程注意不要让叶尖触地。
吊起叶片，穿过导流罩叶片孔。
在变桨盘上区域装上加强垫圈和螺母，在变桨轴承处直接装螺母。
紧螺母。
按规定力矩紧固螺母。
在第3个叶片上安装叶片护具，钢丝绳挂在辅助吊车的吊钩上。
前2个叶片上安装吊带，固定一根
导向绳。
辅助吊车与主吊车同时起吊，直到竖直的叶片叶尖不会
触地，接近电机后，安装叶轮总成。
安装轮毂与动轴的连接螺栓。
