员工宿舍无线覆盖方案

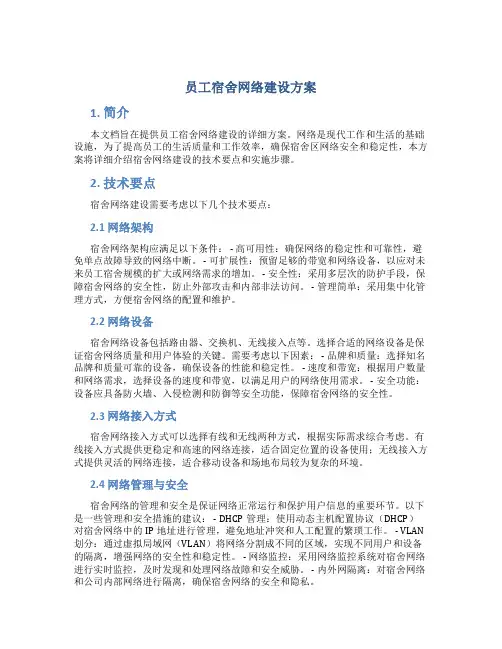

员工宿舍网络建设方案
员工宿舍网络建设方案1. 简介本文档旨在提供员工宿舍网络建设的详细方案。
网络是现代工作和生活的基础设施，为了提高员工的生活质量和工作效率，确保宿舍区网络安全和稳定性，本方案将详细介绍宿舍网络建设的技术要点和实施步骤。
2. 技术要点宿舍网络建设需要考虑以下几个技术要点：2.1 网络架构宿舍网络架构应满足以下条件： - 高可用性：确保网络的稳定性和可靠性，避免单点故障导致的网络中断。
- 可扩展性：预留足够的带宽和网络设备，以应对未来员工宿舍规模的扩大或网络需求的增加。
- 安全性：采用多层次的防护手段，保障宿舍网络的安全性，防止外部攻击和内部非法访问。
- 管理简单：采用集中化管理方式，方便宿舍网络的配置和维护。
2.2 网络设备宿舍网络设备包括路由器、交换机、无线接入点等。
选择合适的网络设备是保证宿舍网络质量和用户体验的关键。
需要考虑以下因素： - 品牌和质量：选择知名品牌和质量可靠的设备，确保设备的性能和稳定性。
- 速度和带宽：根据用户数量和网络需求，选择设备的速度和带宽，以满足用户的网络使用需求。
- 安全功能：设备应具备防火墙、入侵检测和防御等安全功能，保障宿舍网络的安全性。
2.3 网络接入方式宿舍网络接入方式可以选择有线和无线两种方式，根据实际需求综合考虑。
有线接入方式提供更稳定和高速的网络连接，适合固定位置的设备使用；无线接入方式提供灵活的网络连接，适合移动设备和场地布局较为复杂的环境。
2.4 网络管理与安全宿舍网络的管理和安全是保证网络正常运行和保护用户信息的重要环节。
以下是一些管理和安全措施的建议： - DHCP管理：使用动态主机配置协议（DHCP）对宿舍网络中的IP地址进行管理，避免地址冲突和人工配置的繁琐工作。
- VLAN 划分：通过虚拟局域网（VLAN）将网络分割成不同的区域，实现不同用户和设备的隔离，增强网络的安全性和稳定性。
- 网络监控：采用网络监控系统对宿舍网络进行实时监控，及时发现和处理网络故障和安全威胁。
员工宿舍无线覆盖方案
目录一、项目背景 (3)二、需求分析 (3)三、组网拓扑图 (4)四、zzton系统架构 (5)4.1系统结构 (5)4.2业务流程（以手机短信认证为例） (7)五、产品功能 (8)5.1 基本网络功能 (8)5.2 高级管理功能 (8)六、方案优势 (14)七、成本预算： (15)一、项目背景西坑老厂区宿舍共五层住宿单间，每层12个房间，平均每个房间4人。
一面走廊贯通，单间面积约12个平方。
单间全部采用木门，有窗，wifi信号的穿透性良好（具体以实测为准）。
二、需求分析目前已提供有线接入，希望实现无线覆盖的同时，承载网络增值服务，丰富员工生活。
具体需求如下：1.实现宿舍楼无线全覆盖；2.光纤接入，带宽有限，需要具备基本的流量管理功能，避免网络堵塞；3.提供丰富的手机软件、游戏、音乐、影视资源，满足员工的娱乐生活；4.承载其它增值服务。
三、组网拓扑图1）Web计费认证网关P2100直接接入光纤，同时实现DHCP分配和带宽管理；2）每楼层从主机房通一根网线过去，放一台POE交换机，直接在每层走廊各放四台AP，实现供电+网络；3）Web计费认证网关P2100实现路由转发、DHCP、下载管理、带宽管理一体化功能；4）本方案已经具备基本的行为审计功能，记录用户的上网时间、IP、MAC信息，如有必要对用户的精细行为进行审计，需要在云下载路由器与主交换机之前增加一台“行为审计设备”（待确认）。
可以做到对用户的所有访问行业，如网址记录、发布内容等进行审计。
成本预算：产品名称产品内容单价/元数量总价/元Web计费认证网关P2100标准机架式，工控级双核硬件架构、英特尔双千兆网卡、2G校验内存、工业DOM硬盘（集中管理/独立管理）300并发25000125000POE交换机24V，8口35062100吸顶AP300M，POE，高功率250205000网线超五类，整箱300m200水晶头优质，100个/盒50人工安装：2人/2天500合计四、系统架构4.1系统结构为满足WIFI业务的集中式管理需求，需要通过在IDC数据中心的“云中心管理系统”对各分店的zzton无线认证路由器进行统一管理，以实现认证用户、认证页面内容的同步。
优化员工宿舍设施的无线网络覆盖方案
优化员工宿舍设施的无线网络覆盖方案随着科技的发展和互联网的普及，无线网络已经成为我们工作和生活中必不可少的一部分。
为了提高员工的工作效率和生活质量，优化员工宿舍设施的无线网络覆盖已经成为许多公司和组织关注的一个重要问题。
本文将探讨一种优化员工宿舍设施的无线网络覆盖方案，以满足员工对高速稳定网络的需求。
一、调研与分析在制定无线网络覆盖方案之前，首先需要进行对员工宿舍设施的调研和分析。
调查员工数量、宿舍楼的结构布局以及网络使用需求等信息，以便确定最适合的覆盖方案。
此外，还需要了解当前的网络状况和存在的问题，如网络速度慢、信号覆盖不到位等，以便有针对性地解决问题。
二、设备选型在优化员工宿舍设施的无线网络覆盖方案中，设备选型是至关重要的一步。
根据调研和分析的结果，选择适合宿舍楼结构的无线路由器和信号增强器等设备。
确保设备具有较大的覆盖范围、高速的传输速度和稳定的信号质量。
同时，还需考虑设备的管理和维护成本，并选择可靠的供应商。
三、信号覆盖规划在确定设备选型之后，需要进行宿舍楼的信号覆盖规划。
根据宿舍楼的结构和员工使用需求，合理布置无线路由器和信号增强器等设备，确保信号覆盖到每个宿舍房间，并消除信号盲区。
同时，可以根据楼层的不同设定不同的信号强度，以满足不同员工的需求。
四、网络管理与安全优化员工宿舍设施的无线网络覆盖方案中，网络管理与安全是不可忽视的一部分。
通过设定密码、访客模式和访问控制等功能，确保网络的安全性。
此外，设定带宽限制和网络流量监控，防止网络拥塞和滥用，提高网络使用的效率。
五、用户培训和技术支持在实施优化员工宿舍设施的无线网络覆盖方案之后，还需要提供相关的用户培训和技术支持。
组织网络使用培训，使员工了解无线网络的使用方法、注意事项以及相应的技术支持渠道。
同时，建立有效的技术支持体系，及时解决员工在使用过程中遇到的问题，提供良好的用户体验。
六、定期维护与更新为了保持优化员工宿舍设施的无线网络覆盖的良好状态，需要定期进行设备维护和软件更新。
工厂宿舍楼无线网络方案1
红禾朗集团无线网络方案建议书惠州市艾普特网络科技有限公司2014年5月目录1.解决方案概述 (3)2.架构理念及设计原则 (4)2.1系统架构理念 (4)2.2系统方案设计原则 (5)3.无线网络系统解决方案 (7)3.1无线网络总体架构 (7)3.2无线网络功能设计 (10)3.3IP地址规划设计 (11)3.4无线网络安全性设计 (11)3.5WLAN系统无缝漫游设计 (12)3.6WLAN频率规划 (13)3.7AP部署方案设计 (14)4.设备选型 (14)4.1无线接入点H OWAY2000NIT (16)4.2H OWAY6000无线接入点数据手册 (21)1.解决方案概述本方案根据中小企业办公楼实际无线网络覆盖需求，基于整体化无线网络架构方案，按照网络架构进行模块化分层部署设计。
在中小企业办公区域有多个隔断和领导办公室，如何保证信号覆盖到办公区域的每一个角落，是本方案无线部署的重要需求。
有些楼层是领导办公室和开放办公区域为主；有些楼层是会议室楼层，用户使用数集中，需要保障高密度用户的接入使用。
根据实际情况本方案提出以下设计思路：1.员工宿舍楼分三栋，每栋楼呈长方形状，长面楼道一共7间房，一层楼合计7间房，每间房的面积约为25平方米，一共六层楼，整栋宿舍楼房间达42间。
2.由于每栋宿舍楼的电线以及电视线等均埋墙内走暗线，所以该项目所有走线部分均以线管走明线，保持楼层的外墙美观度。
3.根据现场环境和无线传输的特点，宿舍楼每3个房间安装1个AP，每层7间房合计使用2个AP。
整栋宿舍楼AP合计12个AP。
4.宿舍楼每栋配置一台24口POE供电交换机，1个机柜，一栋宿舍楼合计使用1台交换机和1个6U机柜。
5.宿舍楼每栋的楼间距约20米，每两栋之间需要1对光转连接。
三栋宿舍楼合计使用光转2对。
2.架构理念及设计原则2.1系统架构理念1)智能化的射频管理特性－减少射频管理成本、提高射频管理效率针对无线网络中存在的射频管理难题，本方案提供基于集中化或内置于无线控制设备的可视化智能RF 管理工具。
员工宿舍无线覆盖方案
员工宿舍无线覆盖方案
随着无线技术的迅猛发展，员工在工作、学习、生活上已经越来越离不开无线网络。
工会为给酒店住宿员工提供更好的休息、生活、娱乐环境，特提出酒店员工宿舍楼无线网络覆盖的建议，以满足住宿员工的互联网接入使用需要，为他们提供方便、灵活、高效的无线网络连接服务。
一、方案介绍：
酒店员工宿舍采用砖墙结构的走廊双边宿舍，横向大约30米，纵向大约15米，整体呈长方型。
其中3楼---7楼共5层为员工宿舍，每层一边有4个房间，一边有6个房间两边共10个房间，中间为走道。
由于员工宿舍楼用户容量较大，在设计方案时考虑到宿舍楼建筑材质和结构以及高容量需求的情况下，根据并发用户数需求，确定每台AP 安装位置和覆盖区域。
综合各种因素，并根据现场测试的情况，计划在员工宿舍的每个楼层每两间宿舍之间放置一个无线接入点AP，无线接入点设备安装在墙壁上，施工时根据现场信号检测强度再进行适当调整，个别可安装到走廊两侧。
AP信号传输通过网线连接到各楼层POE交换机，再将各楼层POE交换机汇集到接入交换机以实现对整个员工宿舍的无线网络覆盖。
由于AP功率较小，WLAN覆盖范围也较小，覆盖范围受到建筑物内部设施、房间分隔的影响，实际应用中一般以不穿透墙或只穿透一堵墙为宜。
由于室内放装AP较多，需要通过无线控制器对AP进行控制
统一管理。
选择用TL-AC100 无线控制器做好频点规划和同频、邻频干扰的优化。
根据酒店员工宿舍高容量，高用户的需求以及国家对网络的安全要求，我们根据实际需求选择TL-ER6110G web验证路由器对网络及用户进行管理。
二、方案网络拓扑图
三、平面布局图。
宿舍无线覆盖方案
04
THANK YOU FOR YOUR listening
八益集团宿舍 无线网络覆盖方案
概述
宿舍作为公司员工工作之余的主要休息场所，在当前生活中占用举足轻重的 地位。而随着手机、笔记本、IPAD等各种各样无线终端的推广，宿舍环境对 无线网络的迫切需求愈发凸显，提供优质的无线网络环境，可以极大的丰富 公司员工的生活，从而有效提高对公司的认同感。
需求分析
01 02 03
百兆5口交换机 451C （TP-LINK）
700
200 270
1
3 9
700
600 2430
备注：原先厂区监控设备改造有一根光纤拉到过宿舍，可利用。缺点：可能网速有点慢
方案特点
01
AP 所有配置由无线控制器 AC( 无 线控制器)统一推送，配置方便； AP 支持 IEEE802.3af 标准 POE 受电， 网线供电，布线容易 ： 采用吸顶 式安装，美观大方
宿舍、过道等各区域无线全覆盖 实行统一管理、保证无线网络的安全 支持POE供电，满足消防布线要求 AP支持无线接入点自动切换
04
解决方案
网络拓扑图
每层楼过道安装三个无线AP
keyword
方案成本
方案二报价单
产品名称 产品型号及配置 单价 数量 合计
核心交换机
POE交换机 无线AP
8GE/1000M端口，带AC功能（TP-LINK）
03
支持绑定VLAN 功能，轻松划分不 同无线网络与前端交换机VLAN的 通信权限，实现对无线网络的合 理管控。（硬件原因，暂时无法 实现）
支持 SSID 隔离， AP 内部隔离，有 效避免环路，广播风暴影响；无 线网络支持 WEP 、 WPA/PSK 等安 全加密算法，保证数据安全。
宿舍无线覆盖
宿舍楼WIFI漫游方案本方案以低成本和员工多WIFI设备接入、稳定、流畅、无线漫游以及便于管理控制为基准。
基于以上条件，WIFI漫游所需设备全部采用TP-LINK的设备，包括AC、无线AP（支持POE）、POE交换机、接入交换机、路由器。
关于带宽选择，假设每个房间的所有员工（设为4个人）使用的带宽总计是512KB（该房间所有员工就是刷刷网页，玩玩手机网游，其他都不做），那么一层带宽总量是112M，假设该楼层同一时间上网率是50%，则还有56M，一栋楼则需336M的带宽，两栋楼则至少要672M的带宽。
（各位帮我看看这个宽带计算合理吗？我是不是应该向老总提出申请1000M带宽的专线光纤？）布线式高标准员工宿舍楼WIFI漫游方案：此方案需要布线到每个房间，然后接入面板式AP，可保证房间内的所有员工能够稳定的接入WIFI不会断开。
为了保证员工能够在宿舍楼无缝WIFI漫游且便于管理和维护，该楼层包括整栋大楼的所有AP 都用同一个SSID和密码，而这些统一的配置需要一个AC才能完成。
该楼层有28个房间，即需要面板式AP28个，则一个楼层需要4个8口非HR POE交换机，整栋楼需要24个8***换机，需要24个电口1个或2个光口的千兆交换机一台。
另一栋也是如此配置。
两栋楼共用一个核心交换机和路由器。
则总计费用：设备数量单价合计备注路由器135003500ER6520G核心交换机11550155024GE,4SFP 接入交换机21400280024GE,2SFP 8***换机4822010560POE供电面板式AP33615953424支持POE单个管理AC2475950200个网线X33*X六类线宽带1未包含网线72784费和宽带费优点：保证了员工都能稳定接入WIFI，可以WIFI无缝漫游，缺点：成本高，布线繁琐，维护难度大布线式高性价比员工宿舍楼WIFI漫游方案：此方案需要布线到每层走廊即可，然后接入吸顶式AP，可保证以其为中心点的6个房间内的所有员工能够稳定的接入WIFI不会断开。
员工宿舍无线上网方案
酒店宿舍公寓WIFI实施规划
酒店宿舍位于城市花园公寓楼区，共占用三层。
为了丰富Team Member的业余生活和便利，我们对该区域进行无线全覆盖。
当今无线Internet接入已经融入每个人的生活，宿舍区共容纳人居住，因此对整个带宽的需求会比较大，建议整体带宽接入为50 -100M。
同时我们采用飞鱼星VOLANS-4600路由器进行带宽管理和分配，确保每个人能够获得合理的访问速度。
由于宿舍区处于其他业主公寓之间，因此无线信号必须采用加密验证方式。
同时宿舍区没有专门的网络管理人员，整个无线网络必须具有长期稳定性和可靠性，我建议采用POE供电方式的IP-COM 900M吸顶无线AP和IP-COM F1226P POE 交换机作为无线设备。
预算： 15000 元 <
预算： 6000 元 <
预算： W75AP*15 = 18000 元。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
员工宿舍WIFI覆盖设计方案
一、无线网络建设目标与需求分析
（一）建设目标
建立完善的无线信息化基础网络系统，覆盖公司员工宿舍，使得无线网络用户能够随时随地的访问无线网络，提高用户接入体验，提升厂区员工信息化水平。
（二）需求分析
宏成新材料科技有限公司无线网络的定位，其具体信息化需求如下：
建立高速、稳定的网络接入层，满足视频、语音等突发流量需求
建立覆盖楼宇重点区域的无线覆盖
有效解决楼宇客房区信号覆盖困难、相互干扰问题
实现楼宇内漫游，提升员工体验
实现无线终端集中管理和上联
实现AP统一管理和维护
二、总体方案设计：
（一）项目原则
1、安全性
网络必须具有良好的安全防范措施，灵活方便的权限设定和控制机制，使系统具有多种有效手段，防范各种形式对网络的非法入侵和内部攻击，以保证网络的实体安全、网络安全、系统安全和信息安全，有效地保障正常的业务活动和防止内部信息数据不被非法窃取、篡改或泄漏。
2、先进性
系统设计既要采用先进的概念、技术和方法，又要注意结构、设备、工具的相对先进成熟，整个系统的生命周期应有比较长的时间，可以在信息技术不断发展的今天，在系统建成以后比较长的一段时间内能满足用户需求增长的需要；本方案的设计宗旨是“立足今日，着眼未来”，在保证技术成熟的前提下，充分利用先进技术，满足现有需求，充分考虑潜在扩充。
从而最大限度保护用户投资。
3、扩展性
系统必须具有良好的可扩充性，在系统结构、系统容量与技术方案等方面必须具有升级换代的可能，符合网络的发展趋势并具有充分的扩展性。
系统建设必须尽量保护现有的软、硬件资源。
4、高效性
网络建设不仅仅是给企业一个访问internet的环境，更重要的是给企业带来的价值，提高企业运营效率，帮助企业更好的盈利，是当前网络建设的刚性需求。
5、可管理
整个网络系统的设备应易于管理，易于维护，操作简单，易学，易用，便于进行网络配置，网络在设备、安全性、数据流量、性能等方面得到很好的监视和控制，并可以进行远程管理。
（二）方案设计
1、方案拓扑
2、楼层AP分布图
在每层楼均安装3个吸顶式AP以达到覆盖效果。
3、方案拓扑设计说明
（1）稳定性
无线区上网终端数比较多，为避免信号盲区，采用吸顶式AP部署于无线区内，可对AP 的信号强度进行调节，保障室内无线信号全覆盖。
为了减少单独为每个AP铺设电源的线路开销，所有AP采用POE交换机进行统一供电，POE交换机通过网线对AP供电的同时保证数据的高速传输。
（2）简化管理
传统的无线胖模式部署，需要对每台AP进行独立操作，管理维护复杂，工作量和难度大。
方案中采用瘦模式部署，可以在AC上进行集中管理和维护，减少工作量和工作难度。
另外，传统网管人员采用命令行的方式对网络进行配置管理，命令难记，且容易打错。
方案中AC支持命令行和web页面管理，让管理更灵活，更简单。
（三）设计参考
1、覆盖规划原则
（1）系统的覆盖规划主要考虑为保证AP无线信号的有效覆盖，对AP天线进行选址与相关配置。
通常有综合分布式系统和独立AP 覆盖方式，设计时应根据覆盖场点的实际情况进行选择。
（2）对于有多个WLAN网络存在的区域，AP的布放应尽量避免频率的干扰，扩容增加的AP可以通过扫频的方法检测原有AP的频率再进行频率设计。
（3）一般情况下室内天线接口处的输出功率的最大值为20dBm，在用户数较多，
AP 数量较多的区域，可以通过降低发射功率来减少覆盖范围，以达到减少同频干扰的目的。
（4）覆盖方案设计中选择AP时，综合考虑设备性能、系统整体成本及无线干扰等因素。
2、频率规划与干扰控制
（1）在一个AP 覆盖区内直序扩频技术最多可以提供3个不重叠的信道同时工作。
考虑到制式的兼容性，相邻区域频点配置时宜选用1，6，11信道。
（2）频段配置时采用以下方案，保证每个AP之间不会受到信道干扰。
（3）室内AP 覆盖区频点配置时应充分利用建筑物内部结构，从平层和相邻楼层的角度尽量避免每一个AP所覆盖的区域对横向和纵向相邻区域可能存在的干扰。
（4）系统设计时应注意避免干扰源的影响。
（5）WLAN规划设计时结合现场勘察和测试之后，应指定覆盖区域的每个AP的工作频率，可通过无线控制器实施AP自动频率调整。
（四）无线网络容量设计
1、并发用户数
WLAN 网络在进行多终端接入设计时，按照每个802.11N AP 的并发30个用户。
2、吞吐量要求
WLAN的数据业务吞吐量是容量设计的重要因素。
在设计中应充分考虑各类数据业务特点和带宽的需求。
在目标覆盖区域内仅有一个终端，满足设计质量指标的情况下，系统吞吐量设计按照如下要求：
在802.11b 模式下，上行或下行单向吞吐量应不低于5Mbps(不加密)；
在802.11g模式下，上行或下行单向吞吐量应不低于18Mbps(不加密)；
在802.11n模式下，上行或下行单向吞吐量应不低于54Mbps(不加密)。
3、容量估算
WLAN容量计算方式：
每用户速率＝（每AP连接速率X传输效率）/（用户数量X忙时用户激活比例）。
其中，每AP基本802.11b每个AP的最大连接速率为11Mbps，802.11g 每个AP的最大连接速率为54Mbps，802.11n每个AP的最大连接速率为150Mbps，802.11ac每个AP的最大连接速率为1Gbps；
传输效率：表示总开销效率因子，包括MAC 效率和纠错开销，取50%；用户数量X忙时用户激活比例：得到同时使用无线网络资源的实际用户数量。
（1）系统的覆盖规划应主要考虑为保证AP无线信号的有效覆盖，对AP天线进行选址与相关配置。
通常有综合分布式系统和独立AP 覆盖方式，设计时应根据覆盖场点的实际情况进行选择。
（2）对于有多个WLAN网络存在的区域，AP的布放应尽量避免频率的干扰，扩容增加的AP可以通过扫频的方法检测原有AP的频率再进行频率设计。
（3）一般情况下室内天线接口处的输出功率的最大值为20dBm，在用户数较多，
AP 数量较多的区域，可以通过降低发射功率来减少覆盖范围，以达到减少同频干扰的目的。
（4）覆盖方案设计中选择AP 时，应综合考虑设备性能、系统整体成本统间干扰等因素。
（五）设备清单
1、设备清单：。
