变配电工程图重点讲解
变配电工程图教程
一、变配电工程系统图
l 变配电工程图：主要包括系统图，二次回路电路 图，变配电所设备平、剖面图，变电所照明系统 图和照明平面图，变配电所接地系统图等。
l 系统图：用图形符号或带注释的框图绘制的、概 略表示系统和分系统的基本组成、相互关系、主 要特征的简图。
l 系统图的两种绘制形式： ①框图；（P86 图3-2） ②概括图；（P87 图3-3）
l 高压隔离开关（QS）：隔离电源，保证电气设 备的安全检修。
l 高压负荷开关（QL）：简单的灭弧，隔离电源， 保证安全检修。
l 高压断路器（QF）：能通断正常负荷电流，承受 一定时间的短路电流，并能在继电保护装置的作 用下跳闸，切断故障电流。
l 高压开关柜：按照一定的线路方案，将一次、二 次设备组装在一个柜体内，形成成套配电装置。
高压隔离开关
电源侧端子 支持绝缘子
负荷侧端子
断路用 刀闸
图形及文字符号
QS
GN8—10/400
GN：户内型 GW：户外型
户内
户外
高压负荷开关
消弧室 保险丝筒
3
操作杆 QL
图形及文字符号
FN3—10型 10KV/400A
3 FN：户内型 FW：户外型
高压断路器
图形及文字符号
QF
SN10-10/630
l 电压互感器：将主回路的高电压，通过继电器的 动作，变成必要的电压值。（二次电压100V）
l 电流互感器：计量流过高电压电路的大电流，通 过继电器的动作，变成必要的电流值。（二次绕 组电流为5A）
变压器
二次绕组 端子（4个）
变压器型号表示：
1
2
3
一次绕组 端子（3个）
图形及文字符号
高压供电系统主接线图及变配电系统图讲解，非常详细
高压供电系统主接线图及变配电系统图讲解，非常详细一、高压供电系统主接线图变电所的主接线图是指由各种开关电器、电力变压器、断路器、隔离开关、避雷器、互感器、母线、电力电缆、移相电容器等电气设备按一定次序相连接的具有接收和分配电能的电路。
电气主接线图一般以单线图的形式表示。
1.线路—变压器组接线当只有一路电源供电和一台变压器时，可采用线路—变压器组接线，如图2-44所示。
图2-44 线路—变压器组接线图根据变压器高压侧情况的不同，可以选择如图2-44所示的4种开关电器。
当电源侧继电保护装置能保护变压器且灵敏度满足要求时，变压器高压侧可只装设隔离开关①;当变压器高压侧短路容量不超过高压熔断器断流容量，而又允许采用高压熔断器保护变压器时，变压器高压侧可装设跌落式熔断②或负荷开关—熔断器③，一般情况下，在变压器高压侧装设隔离开关和断路器④。
当高压侧装设负荷开关时，变压器容量不大于1250kVA;高压侧装设隔离开关或跌落式熔断器时，变压器容量一般不大于630kVA。
线路—变压器组接线的优点是接线简单，所用电气设备少，配电装置简单，投资少。
缺点是该单元中任一设备发生故障或检修时，变电所全部停电，可靠度不高。
线路—变压器组接线适用于小容量三级负荷、小型企业或非生产用户。
2.单母线接线母线又称汇流排，用于汇集和分配电能。
单母线接线又分为单母线不分段和单母线分段两种。
（1）单母线不分段接线。
当只有一路电源进线时，常用这种接线，如图2-45(a)所示，每路进线和出线装设一只隔离开关和断路器。
靠近线路的隔离开关称线路隔离开关，靠近母线的隔离开关称为母线隔离开关。
单母线不分段接线的优点是接线简单清晰，使用设备少，经济性比较好。
缺点是可靠性和灵活性差，当电源线路、母线或母线隔离开关发生故障或进行检修时，全部用户供电中断。
此种接线适用于对供电要求不高的三级负荷用户，或者有备用电源的二级负荷用户。
图2-45 单母线接线图（a）单母线不分段;(b)单母线分段（2）单母线分段接线。
变配电工程图识图 主变电所一次接线图识别
各设备符号简介
变压器（符号1B,2B等等）
结构：（以干式变压器为例） 干式变压器主要由硅钢片组成的铁芯和环氧树脂 浇注的线圈组成，高低压线圈之间放置绝缘筒增 加电气绝缘，并由垫块支撑和约束线圈，其零部 件搭接的紧固件均有防松性能。本图为油浸式变 压器。 作用有： 1、起到升压降压的作用 2、起到安全隔离的作用 3、起到改变阻抗的作用
各设备符号简介
隔离开关（符号1011，1022等）
作用： 1、分闸后，建立可靠的绝缘间隙，将需要检修的 设备或线路与电源用一个明显断开点隔开，以保 证检修人员和设备的安全。 2、根据运行需要，换接线路。 3、可用来分、合线路中的小电流，如套管、母线、 连接头、短电缆的充电电流，开关均压电容的电 容电流，双母线换接时的环流以及电压互感器的 励磁电流等。 4、根据不同结构类型的具体情况，可用来分、合 一定容量变压器的空载励磁电流。
各设备符号简介
原理： 三工位开关其实就是整合了隔离开关和接地开关 两者的功能，并由一把刀来完成，这样就可以实 现机械闭锁，防止主回路带电合地刀，因为一把 刀只能在一个位置，而不象传统的隔离开关，主 刀是主刀，地刀是地刀，两把刀之间就可能出误 操作。 三工位： 所谓三工位是指三个工作位置： 1、隔离开关主断口接通的合闸位置； 2、主断口分开的隔离位置； 3、接地侧的接地位置。
各设备符号简介
断路器（符号101，102等等）
断路器主要由四部分组成，即：由主回路、车架、操动机构和推进联锁机构组成。 上、下出线座、灭弧室通过两只环氧树脂绝缘子和两根绝缘支杆，用螺栓和车架连 成一个刚体，同时构成了断路器的主回路，并与车架绝缘；车架由型钢和钢板弯制 焊接而成。操动机构的各功能部件按平面均匀布置在由钢板弯制焊接而成的机构箱 内，机构用靠三排螺拴和车架连接在一起；CD6-l推进联锁机构布置在机构箱下部， CS6-l机构通过一组四连杆机构与手车底架上的推进转轴相连。 特点： ①触头开距小，10KV真空断路器的触头开距只有10mm左右，操作机构的操作功 就小，机械部分行程小，其机械寿命就长。 ②燃弧时间短，且与开关电流大小无关，一般只有半周波。 ③熄弧后触头间隙介质恢复速度快，对开断近区故障性能较好。 ④由于疏通在开断电流时磨损量较小，所以触头的电气寿命长，满容量开断达3050次，额定电流开断达5000次以上，噪音小适于频繁操作。 ⑤体积小、重量轻。 ⑥适用于开断容性负荷电流。
电气工程CAD实践教程-变配电工程图识图与绘图(一)
项目六 变配电工程图识图与绘图(一)
型工厂。 (2) 单母线分段接线，见图6-6(b)。根据电源数目把母线分段运行。其优点是母线或母线隔离开关发生故障或检修时，负
荷可以不用全部切断。
(3) 单母线分段带旁路母线式主接线，见图6-7。其特点是把主母线用断路器分段，且有一旁路母线配合。当检修出线断路 器时，可用旁路母线供电，减少停电时间。它适用于配电线路较多、负荷较重的主变电所或高压配电所。
项目六 变配电工程图识图与绘图(一)
3. 变/配电所电气主接线图的基本应用类型 1) 装设一台变压器的变配电系统图 只有一台主变压器的变/配电所，其高压侧一般采用无母线的接线。通常有以下四种比较典型的接线方案。 (1) 高压侧采用隔离开关-熔断器的变/配电所主接线，如图6-10(a)所示。
(2) 高压侧采用户外跌开式熔断器的变/配电主接线，如图6-10(b)所示。 这两种主接线，受隔离开关和跌开式熔断器切断空载变压器容量的限制，一般只用于500 kVA及以下容量的变配电所中。
项目六 变配电工程图识图与绘图(一)
2) 双母线接线 双母线主接线见图6-8，该接线方式运行可靠灵活。两根母线互为备用，当一条母线检修或故障时不影响其他线路的正常 供电。双母线主接线适用于供电可靠性要求很高的大型工厂总降压为35～10 kV的母线系统。 3) 桥式接线 桥式主接线见图6-9，它适用于具有两回路电源进线、两台变压器的终端变电所，其特点是有一条跨接的“桥”。
项目六 变配电工程图识图与绘图(一)
(二) 电气接线图 1. 电气接线图的含义 高、低压变配电所系统图也称为电气主接线图。电气主接线(一次接线)是指由各种开关电器、电力变压器、母线、电力电 缆、并联电容器等电气设备按一定次序连接的接受电能与分配电能的电路，是将电气主接线中的设备用标准的图形符号和文字 符号表示的电路图。电气主接线图反映了以下三点内容： (1) 发电机、变压器、线路、断路器和隔离开关等有关电气设备的数量。 (2) 各回路中电气设备的连接关系。 (3) 发电机、变压器和输电线路及负荷间以怎样的方式连接。 电气主接线直接关系到电力系统运行的可靠性、灵活性和安全性，直接影响发电厂、变电所电气设备的选择，配电装置的 布置，保护与控制方式的选择和检修的安全性与方便性。 2. 变配电所主接线的基本类型 变配电所主接线的基本类型主要有单母线、双母线和桥式接线三种。 1) 单母线接线 (1) 单母线不分段接线，见图6-6(a)。其优点是线路简单、使用离开关发生故障或检修时将造成客户停电。因此，单母线不分段接线仅适用于容量较小和对供电可靠性要求不高的中小
变配电工程图识图 变电所二次回路图的识图
变电所二次回路图的识图
第二部分
1.认识二次回路常见的图形符号及规则 2.掌握二次回路编号一般规则
变电所二次回路图的识图
二次回路图形符号 为了使二次回路原理及功能更加清晰，一般采用国际或国家标准的电气 图形符号及文字符号来表示二次回路。因此，熟悉有关电气设备的图形符号及 文字符号是掌握二次回路的前提。二次回路中的电气设备，一般用反映该设备 特征或含义的图形表示，称为图形符号。
变电所二次回路图的识图
变电所二次回路图的识图
二次回路编号规则
1.+电源回路 1 101 201 301 －电源回路 2 102 202 302 2.合闸回路 3～31 103～131 203～231 303～331 示例：（+KM101） 103 105 107 ………131 （-KM102） 3.跳闸回路 33～49 133～149 233～249 333～349 示例：（+KM101） 133 135 137 ………149 （-KM102） 4.信号及其他回路701～899 ①信号回路电源 +（701、801）－（702、802）
变电所二次回路图的识图
先线圈，后触点 就是先找到继电器或装置的线圈，再找到其对应的触点。因为只有线圈通电（并达 到其起动值），其相应触点才会动作；由触点的通断引起回路的变化，进一步分析整个 回路的动作过程。 先上后下，先左后右 这个要领主要是针对端子排图和屏后安装图而言。看端子排图一定要配合展开图来 看。针对不同的二次设备辨别出端子排哪里是进线端子哪里是出线端子。
变电所二次回路图的识图
变电所二次回路图的识图
第三部分
1.掌握二次接线图识图“六先六后”法 2.学会看懂二次接线图

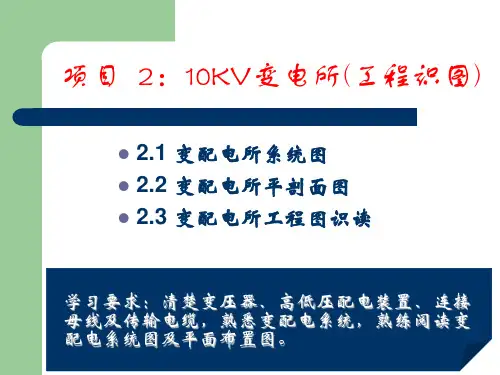

07项目二10KV变电所工程(工程识图)S
类别 无：电力电缆 K：控制电缆 P：信号电缆 Y：移动软缆 H：市话电缆
绝缘种类 Z：纸 X：橡皮 V：聚氯乙烯 Y：聚乙烯 YJ：交联聚乙烯
0 1 2 3 4
0 1 2 3 4
例：ZLQ20-10000-3×70mm2
电 力 电 缆 敷 设
电缆头
电缆头支架 螺栓、 螺母、 垫圈
电缆支架
接线端子 保护层 识别带
PGL配电屏
底座槽钢
电缆支架
基础底版
电缆沟
PGL低压配电屏
绝缘板 ∠50×50×5 螺栓
∠63×63×5
20号母线桥型支架
19号低压母线过墙板
21号母线桥架
∠63×63×5
低压母 线安装
∠40×40×4
绝缘子
低压 母线 WX-01型瓷瓶 安装
∠30×30×3 ∠50×50×5 17号支架
25号母线支架
高压隔离开关
电源侧端子 支持绝缘子
断路用 刀闸
图形及文字符号
QS
GN8—10/400 GN：户内型 GW：户外型
负荷侧端子
户内
户外
高压负荷开关
3 消弧室 操作杆 保险丝筒 3
图形及文字符号
QL
FN3—10型 10KV/400A
FN：户内型 FW：户外型
高压断路器
图形及文字符号
QF
SN10-10/630
J：电压互感器
L：电流互感器
G：干
F：风
SFS10-40000/1100
SG10-1600/100
油浸式变压器
干式变压器
SC9-350/100
封闭变压器
箱式变压器
电压互感器
变电站电气二次图识图相关知识讲解
展开图
1、按不同电源回路划分成多个独立回路。 例如：交流回路，又分电流回路和电压回路，都是按A、B、C、N相序分行 排列的。直流回路，又分控制回路、合闸回路、测量回路、保护回路和信号 回路等；在这些回路中，各继电器（装置）的动作顺序是自上而下、自左至 右排列的。
2、在图形的上方（或右方）有相应的文字说明（合闸回路、用途等），便 于读图和分析。
电阻
辅助说明
二次图识图
二次回路图按其不同的绘制方法可分为三大类，即原理 图、展开图、安装接线图。
10kV线路保护原理接线图 继电保护直流回路展开图 定时限过流保护安装接线图
原理接线图
原理接线图：是用来表示二次接线各 元件（二次设备）的电气连接及其工 作原理的电气回路图。
1、二次接线和一次接 线的相关部分画在一 起，且电气元件以整 体的形式表示（线圈 2、与用触统点一画的在图一形起和）文， 字能符表号明表各示二，次按设动备作的 顺构序成画、出数，量便及于电分气析连 整接套情装况置，的图动形作直原观理形， 是象绘，制便展于开设接计线构图思等和 其据记。3它、忆工其。程缺图点的是原不始能依表 明元件的内部接线、 端子标号及导线连 接方法等，因此不 能作为施工图纸。
安 屏面布置图 装 接 屏面接线图 线 图 端子排图
安装接线图
设备标志
屏面接线图
安装单位编号
设备顺序号
设备端子号
设备文字符号
同型设备顺序号
设备型号
相对编号法
在变电所中，二次设备是十分复杂的，其接线数目很多， 普遍采用相对编号法来表示设备间的相互连线。
所谓相对编号法就是，如果甲、乙两个端子应该用导线相连， 那么就在甲端子旁标上乙端子的编号，而在乙端子旁标上甲 端子的编号。
一文教你学会看配电系统图
一文教你学会看配电系统图每个专业的电气工程师都要学会看配电系统图，了解配电系统图中各种符号字母的含义。
因为配电工程涉及的方面太多，所以看懂一张配电系统图也挺不容易，需要学习许多的配电知识及各种电气符号。
一、配电系统图的符号解读（1）电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
L火线、N零线、G地线（插座内部都有这些符号）。
配电系统图要涉及强电，照明、电器用电和弱电，电视、电话、音响、网络等...。
电路线埋暗线，线材等。
（2）线管暗敷的符号表示ZR：表示阻燃YJV：交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5：3根2.5芯的电缆线4×25+1×16：是线的平方数PVC20：用pvc管敷设，管径20mmTC、CC、WC：暗敷方式表达（敷设形式是在顶面、墙面或者穿电线管）CT-SC80-ACC：SC表示水煤气钢管，CT表示电缆桥架敷设，80是指公称直径既不是外径也不是内径，ACC表示暗敷设在不能进人的吊顶内。
BV：是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C：是说明使用DN20的水煤气管做穿线管，暗敷QAWC：敷设在墙内DAFC：敷设在地面内PACC：敷设在顶板内DGTC：穿电线管敷设QMWE：沿地面敷设例如：ZR-BV3×.WC，或者ZR-YJV-4×25+1×16-CT-SC80-ACC或BV(2*6+E6)SC20-C。
（3）电箱断路器开关例如：CBD3LE-40-16A、CBD3LE-C16A，“CBD3LE”为断路器的型号，“C”为C型脱扣曲线，保护电路用，”40-16A”为额定电流大小。
二、配电系统图中各种参数的含义解析（1）SCB10-200010/0.4D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！
变配电工程图重点讲解
变配电工程图是建筑电气施工图的重要组成部分，主要包括
变配电所设备安装平面图和剖面图；变配电所照明系统图和
平面布置图；高压配电系统图、低压配电系统图；变电所主
接线图；变电所接地系统平面图等。
本节主要介绍高压配电
系统图、低压配电系统图及变电所接线图。
一、高压配电系统图
高压配电系统图表示高压配电干线的分配方式。
如图15-8所示。
由图可知该变电所两路10kV高压电源分别引入进线柜1AH 和12AH，1AH和12AH柜中均有避雷器。
主母线为TMY-3（80×10）。
2AH和11AH为电压互感器柜，作用是将
10KV高电压经电压互感器变为低电压100V供仪表及继电保护使用。
3AH和10AH为主进线柜；4AH和9AH为高压计量柜；5AH和8AH为高压馈线柜；7AH为母线分段柜。
正常情况下
两路高压分段运行，当一路高压出现停电事故时则由6AH柜联络运行。
二、低压配电系统图
低压配电系统图表示低压配电干线的分配方式。
如图15-9所示。
由图可知低压配电系统由5AA号柜和6AA号柜组成。
5AA号柜的WP22～WP27干线分别为1～16层空调设备的电源，电源线为VV-4×35+1×16。
WP28及WP29为。
