电气设备发生接地故障时
TN-S其缺点是系统内任一处发生接地故障时,故障电压可沿PE线传导至他处而可能引起危害。
TN-S其缺点是系统内任一处发生接地故障时，故障电压可沿PE线传导至他处而可能引起危害。
出现接地故障时，沿TN系统PE线传导来的转移故障电压电击伤人？今天讨论一个问题，当一个TN系统给一个建筑物供电时，系统内某处发生相线接大地故障，建筑物户外部分使用电动工具的人被电击致死，而建筑物内使用同一种工具的人却安然无恙，为什么？不论是TN-S系统还是TN-C-S系统，当同一变电所供电范围内任一处发生不与PE线或PEN线相连通的接地故障时，由于变压器星形结点电位的升高，转移故障电压将沿PE线或PEN线传导蔓延，可能在该供电范围内无等电位联结的场所引起电击事故。

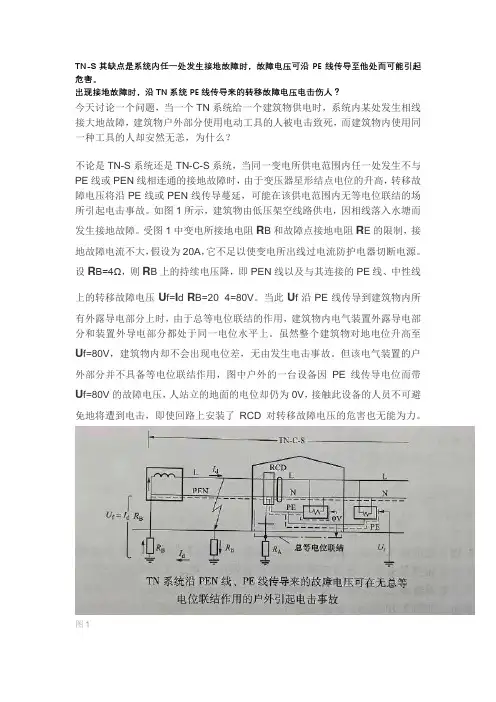

如图1所示，建筑物由低压架空线路供电，因相线落入水塘而发生接地故障。
受图1中变电所接地电阻R B和故障点接地电阻R E的限制，接地故障电流不大，假设为20A，它不足以使变电所出线过电流防护电器切断电源。
设R B=4Ω，则R B上的持续电压降，即PEN线以及与其连接的PE线、中性线上的转移故障电压U f=I d·R B=20×4=80V。
当此U f沿PE线传导到建筑物内所有外露导电部分上时，由于总等电位联结的作用，建筑物内电气装置外露导电部分和装置外导电部分都处于同一电位水平上。
虽然整个建筑物对地电位升高至U f=80V，建筑物内却不会出现电位差，无由发生电击事故。
但该电气装置的户外部分并不具备等电位联结作用，图中户外的一台设备因PE线传导电位而带U f=80V的故障电压，人站立的地面的电位却仍为0V，接触此设备的人员不可避免地将遭到电击，即使回路上安装了RCD对转移故障电压的危害也无能为力。
图1那在建筑物户外使用的一些功率较小的电气设备，如何防止沿TN系统PE线传导来的转移故障电压电击伤人事故呢？可在户外使用II类电气设备，这类设备具有双重绝缘或加强绝缘，不可能因绝缘损坏而发生接地故障，它也不必采用连接PE线的自动切断电源防电击措施。
