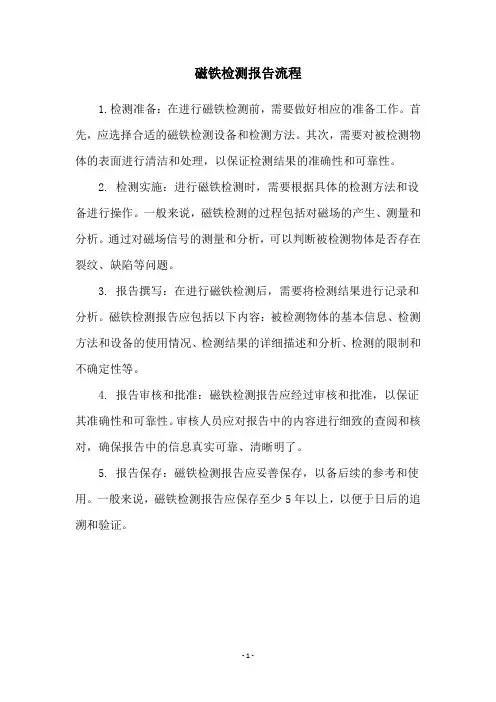

磁铁检测报告流程
磁铁检测报告流程
1.检测准备：在进行磁铁检测前，需要做好相应的准备工作。
首先，应选择合适的磁铁检测设备和检测方法。
其次，需要对被检测物体的表面进行清洁和处理，以保证检测结果的准确性和可靠性。
2. 检测实施：进行磁铁检测时，需要根据具体的检测方法和设备进行操作。
一般来说，磁铁检测的过程包括对磁场的产生、测量和分析。
通过对磁场信号的测量和分析，可以判断被检测物体是否存在裂纹、缺陷等问题。
3. 报告撰写：在进行磁铁检测后，需要将检测结果进行记录和分析。
磁铁检测报告应包括以下内容：被检测物体的基本信息、检测方法和设备的使用情况、检测结果的详细描述和分析、检测的限制和不确定性等。
4. 报告审核和批准：磁铁检测报告应经过审核和批准，以保证其准确性和可靠性。
审核人员应对报告中的内容进行细致的查阅和核对，确保报告中的信息真实可靠、清晰明了。
5. 报告保存：磁铁检测报告应妥善保存，以备后续的参考和使用。
一般来说，磁铁检测报告应保存至少5年以上，以便于日后的追溯和验证。
- 1 -。

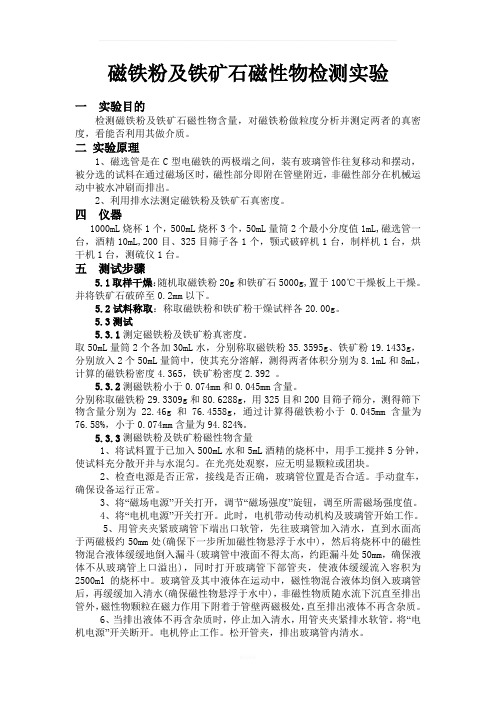

磁铁粉及铁矿石磁性物检测实验
磁铁粉及铁矿石磁性物检测实验检测磁铁粉及铁矿石磁性物含量，对磁铁粉做粒度分析并测定两者的真密度，看能否利用其做介质。
二实验原理1、磁选管是在C型电磁铁的两极端之间，装有玻璃管作往复移动和摆动，被分选的试料在通过磁场区时，磁性部分即附在管壁附近，非磁性部分在机械运动中被水冲刷而排出。
2、利用排水法测定磁铁粉及铁矿石真密度。
四仪器1000mL烧杯1个，500mL烧杯3个，50mL量筒2个最小分度值1mL,磁选管一台，酒精10mL,200目、325目筛子各1个，颚式破碎机1台，制样机1台，烘干机1台，测硫仪1台。
五测试步骤5、1取样干燥：随机取磁铁粉20g和铁矿石5000g,置于100℃干燥板上干燥。
并将铁矿石破碎至0、2mm以下。
5、2试料称取：称取磁铁粉和铁矿粉干燥试样各20、00g。
5、3测试5、3、1测定磁铁粉及铁矿粉真密度。
取50mL量筒2个各加30mL水，分别称取磁铁粉35、3595g、铁矿粉19、1433g，分别放入2个50mL量筒中，使其充分溶解，测得两者体积分别为8、1mL和8mL，计算的磁铁粉密度4、365，铁矿粉密度2、392 。
5、3、2测磁铁粉小于0、074mm和0、045mm 含量。
分别称取磁铁粉29、3309g和80、6288g，用325目和200目筛子筛分，测得筛下物含量分别为22、46g和76、4558g，通过计算得磁铁粉小于0、045mm含量为76、58%，小于0、074mm含量为94、824%。
5、3、3测磁铁粉及铁矿粉磁性物含量1、将试料置于已加入500mL水和5mL酒精的烧杯中，用手工搅拌5分钟，使试料充分散开并与水混匀。
在光亮处观察，应无明显颗粒或团块。
2、检查电源是否正常，接线是否正确，玻璃管位置是否合适。
手动盘车，确保设备运行正常。
3、将“磁场电源”开关打开，调节“磁场强度”旋钮，调至所需磁场强度值。
4、将“电机电源”开关打开。
此时，电机带动传动机构及玻璃管开始工作。
如何使用磁性手段检测锂电池原料中的铁磁性污染物？
如何使用磁性手段检测锂电池原料中的铁磁性污染物在锂电池行业，微量微小的铁磁性污染物会严重影响产品的品质。
如何从铁磁性污染物含量微乎其微的物料中方便快速地富集磁性物，并准确标定其含量，一直是困扰广大用户的技术难题。
把微型磁棒放入待测物料中，利用磁力吸附物料中的铁磁性污染物，然后用强酸溶掉磁棒表面的磁性物，通过化验酸液中的全铁含量，就可以推算出待测物料中的全铁含量。
对于磁性物含量在ppm 或ppb 级别的物料，与传统的各种磁性物直接检测手段相比，这种先富集后分析的间接方法得到的实验数据更为精准和可靠。
采用这种方式，所选磁棒必须满足如下要求：1. 场强一般应在6000高斯以上，磁力太弱对微小磁性物的吸附效果不佳。
场强太高会磁化物料中的有效成分，例如含有铁，镍和钴的化合物，一般应在10000高斯以下。
2. 由于磁棒表面吸附的磁性物需要用强酸溶掉，因此磁棒必须能耐受强酸强碱和各类有机溶剂。
聚四氟乙烯(PTFE)具有良好的化学稳定性，可以耐受强酸强碱，几乎不溶于任何有机溶剂。
采用聚四氟乙烯作为磁棒表面的封装材料可以满足耐腐蚀的要求。
3. 强酸溶解过程中，磁棒会经历剧烈温升的考验，因此磁棒和表面封装材料必须耐高温，一般需要控制在250℃以下不发生溶解和退磁。
4. 磁棒的外形尺寸和重量要严格控制，否则难以放入测试容器中，一般要控制在100克以内。
在实验中需要注意的事项有：1. 一个测试容器中只能放入一根磁棒。
如果放入多个磁棒，由于磁棒之间互相吸引，对铁磁性污染物的吸附能力反而下降。
2. 在磁棒的使用过程中，不要让磁棒彼此吸附，更不能用磁棒吸附周边的铁器，以免损伤磁棒表面的保护材料，降低磁棒的抗腐蚀能力。
3.行星式球磨机的料罐最好选用塑料或橡胶材质，以减少磁棒表面的磨损。
使用方法（以行星式球磨机为例）：1.将微型磁棒分别置于行星式球磨机的两个或四个料罐中（为保持配重平衡，请勿使用单数料罐），并加入待测物料。
2.启动行星式球磨机，低速运行10分钟或更长时间，让物料充分接触磁棒。
磁铁矿粉如何进行各种检验测定
磁铁矿粉如何进行各种检验测定一、重介质选煤厂用磁铁矿粉介绍重介选煤用加重质是一种磁铁矿粉，按照矿物组成由磁铁矿、赤铁矿、黄铁矿等；按化学成分、产地的不同，其物理性质也不同。
洗煤用磁铁矿粉与炼钢厂所用的磁铁矿粉截然不同；炼钢厂所用的磁铁矿粉对密度、粒度、磁性物的含量没有什么要求，对磁铁矿粉的品位有着重要的要求；而洗煤厂对磁铁矿粉的密度、粒度、磁性物含量有着较高的要求。
主要技术指标有：磁性物的含量应达到95%以上，磁铁矿粉的真密度应该达到4.5g/cm³。
重介质旋流器分选的磁铁矿粒度，小于0.045mm的应当高于85%；用于斜轮（或立轮），重介质分选机选块煤的磁铁矿粉粒度，小于0.075mm的含量应该达到90%以上。
注：粒度组成、外在水份和硫份等技术要求，也可根据用户要求进行确定。
三、磁铁矿粉的测定目前选煤厂所用的重介质基本上全用的是磁铁矿粉。
磁铁矿是天然的矿物，具有立方体的结晶结构，属于尖晶石类型，具有Fe2+Fe3+2O4的化学式。
其中氧离子半径大约为（0.132nm），Fe2+居中（0.08nm），Fe3+最小（0.067nm）。
因为Ti4+、Mg2+、和Mn2+等许多阳离子具有和铁离子相近的离子半径。
所以在有些磁铁矿中一些铁离子被这些离子所替代。
最终导致了磁铁矿粉的磁性降低。
直接导致了它配置悬浮液的性质以及生产过程中介质的消耗。
作为重介选煤的加重介质，磁铁矿粉在使用前应进行以下几个方面的检验：1、铁矿粉水分：水分测定试样一般大于100g；在烘箱内以105℃~110℃烘至恒重，便可以测定试样中的水分。
设定水分为M（干燥前后的百分比标示水分）、烘干前试样加容器质量为m1、烘干后试样加容器质量为m2、容器质量为m容，其水分测量计算公式为:M= (m1-m2/ m1-m容)×1002、铁矿粉粒度：粒度的测定可以做全粒级分析或者只查<0.075μm和<0.045μm两个关键粒度的测量，看看是否适合上表中推荐的范围。
MBO-2000A磁力检测仪说明书
磁力检测仪MBO-2000A上海锦川仪表设备有限公司使 用 说 明 书沪制1100013感谢您购买"上海锦川"系列数字特斯拉计/高斯计.本使用说明书简扼介绍了此机之各项功能,让您操作自如,请您在使用前仔细阅读本使用说明书.一.概述MBO-2000系列便携式磁力检测仪可用于测量直流磁场、交流磁场、辐射磁场、剩磁、地球磁场等等各类磁场的磁感应强度。
该仪器可以随身携带（150mm×70mm×30mm），量程范围宽，操作方便，液晶显示清晰，按键均采用国内最先进的触摸式按键，大大增强了其使用寿命和使用舒适度。
电源为六节5号干电池，可连续工作100多个小时，也可在市电的情况下使用稳压电源，小巧便携。
完善的质量保证，优质的售后服务，是您工作的理想选择。
特斯拉计是检测磁体磁感应强度的专用仪器，是磁性测量领域中用途最为广泛的测量仪器之一。
MBO便携式数字特斯拉计可用于测量直流磁场、扬声器、磁选机、永磁除铁器的工作磁场以及泄漏磁场，零部件机加工后的退磁剩磁场等各类磁场的磁感应强度。
该仪器可以随身携带，量程范围宽，操作方便，液晶显示清晰。
实际工作领域：1．永磁材料的表面磁场分布（即我们通常所说的测量表磁）；2．磁路结构内的间隙磁场;3.通过永磁或直流电流产生磁场作用于吸取铁磁材料的设备所产生的磁场（例如：除铁器、磁选机、磁力吸盘、电磁铁、退磁器）等等;二.工作原理本系列仪器采用的是基于霍尔效应原理制成的传感器，即霍尔传感器。
传感器有横向、轴向二种，用户可根据需求选择或另配；电路采用低漂移的放大器以及高稳定度的供电电源、31/2液晶显示屏显示测量值。
（一）霍尔效应原理将金属或半导体薄片置于磁场中，当有电流通过时，在垂直于电流和磁场的方向上将产生电动势，这种物理现象称为霍尔效应。
霍尔效应原理的实质是固体材料中的载流子在外加磁场(B与固体材料垂直)中运动时,因为受到洛仑兹力(F B)的作用而使轨迹发生偏移,并在材料两侧(3.4)产生电荷积累形成垂直于电流方向的外加磁场方向的电场,最终使载流子受到的洛仑兹力与电场斥力相平衡(F B=Fe)从而在二侧建立起一个稳定的电势差即（1页）(二).传感器使用方法以横向传感器为例1、传感器测量方法被测磁场的磁力线方向垂直穿过传感器前端的霍尔元件（如右图）2、手持传感器测量磁场的图示及说明如右图所示，手握传感器，用传感器前端霍尔元件的凹面（即有小圆圈标识的一面）轻轻接触被测磁铁的表面或所测空间磁场位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁力检测仪
MBO-2000A
上海锦川仪表设备有限公司
使 用 说 明 书
沪制1100013
一.概述
MBO-2000A系列便携式磁力检测仪可用于测量直流磁场、交流磁场、辐射磁场、剩磁、地球磁场等等各类磁场的磁感应强度。
该仪器可以随身携带（150mm×70mm×30mm），量程范围宽，操作方便，液晶显示清晰，按键均采用国内最先进的触摸式按键，大大增强了其使用寿命和使用舒适度。
电源为六节5号干电池，可连续工作100多个小时，也可在市电的情况下使用稳压电源，小巧便携。
完善的质量保证，优质的售后服务，是您工作的理想选择。
特斯拉计是检测磁体磁感应强度的专用仪器，是磁性测量领域中用途最为广泛的测量仪器之一。
MBO便携式数字特斯拉计可用于测量直流磁场、扬声器、磁选机、永磁除铁器的工作磁场以及泄漏磁场，零部件机加工后的退磁剩磁场等各类磁场的磁感应强度。
该仪器可以随身携带，量程范围宽，操作方便，液晶显示清晰。
实际工作领域：
1．永磁材料的表面磁场分布（即我们通常所说的测量表磁）；
2．磁路结构内的间隙磁场;
3.通过永磁或直流电流产生磁场作用于吸取铁磁材料的设备所产生的磁场（例如：除铁器、磁选机、磁力吸盘、电磁铁、退磁器）等等;
二.工作原理
本系列仪器采用的是基于霍尔效应原理制成的传感器，即霍尔传感器。
传感器有横向、轴向二种，用户可根据需求选择或另配；电路采用低漂移的放大器以及高稳定度的供电电源、31/2液晶显示屏显示测量值。
（一）霍尔效应原理
将金属或半导体薄片置于磁场中，当有电流通过时，在垂直于电流和磁场的方向上将产生电动势，这种物理现象称为霍尔效应。
霍尔效应原理的实质是固体材料中的载流子在外加磁场(B与固体材料垂直)中运动时,因为受到洛仑兹力(F B)的作用而使轨迹发生偏移,并在材料两侧(3.4)产生电荷积累形成垂直于电流方向的外加磁场方向的电场,最终使载流子受到的洛仑兹力与电场斥力相平衡(F B=Fe)从而在二侧建立起一个稳定的电势差即
（1页）
(二).传感器使用方法
以横向传感器为例
1、传感器测量方法被测磁场的磁力线方向垂直穿过传感器前端的霍尔元件（如右图）
2、手持传感器测量磁场的图示及说明如右图所示，手握传感器，用传感
器前端霍尔元件的凹面（即有小圆圈标识的一面）轻轻接触被测磁铁的表面或所测空间磁
场位置。
（2页）
3、不正确的手持式传感器方法将传感器的顶部使劲压到被测物体
的表面（如右图），这样很容易损坏传感器。
三.主要技术指标
量程范围：0~200mT毫特斯~2000mT毫特斯拉
基本误差：±2% ±3个字(1000mT毫特斯拉以下)
±5% ±3个字(1000mT毫特斯拉以上)
分辨力：0.1mT毫特斯拉、1mT毫特斯拉 1mT = 10GS
显示方式：3 1/2 LCD显示.测量时有正、负显示，正代表N极、负代表S极
显示单位：mT毫特斯拉
被测磁场：直流磁场（静态磁场）
环境温度：5℃~40℃
相对湿度：20%~80%（无凝露）
供电电源：六节五号电池，外接稳压电源
外型尺寸：150mm×70mm×30mm
仪器重量：450g
备注：1mT
四.外形说明
（3页）
1、传感器连接口
2、液晶显示屏
3、电源开关
4、测量校准
5、量程转换
6、调零旋钮
7、外接电源接口
8、校准旋钮
五.使用说明
一、连接
1.将电池装入仪表后面的电池盒中并盖上电池盖板；若使用外接电源，则将
外接电源的一端插入仪器左侧的电源插孔中，插头端插入220V插座即可。
2.安装传感器。
将霍尔传感器插头插入仪表上方的传感器插槽中即可。
二、开机
按下便携式高斯计面板上的“ON/OFF”按钮，显示屏有数字显示，表示仪器电源已接通(如图)可以进行测试;如不为零时请进行零点校对后再进行测量.
三、零点校对
零点校对时，请将霍尔探头置于磁场为零的区域。
表头读数不为零时调节面板“调零”
旋钮，直到读数为零。
四、磁场测试
1.将霍尔传感器护套打开，然后使霍尔传感器有效位置（横向传感器）或（纵向传感器）
紧密接触被测材料表面位置进行测量，液晶显示数字即为被测磁场的大小。
（4页）
2.将霍尔探头置于被测样品表面磁场中，移动霍尔探头，可直接从仪器上读出磁场强度大小，单位为毫特斯拉。
且可判断磁场极性(测量时液晶屏有正、负显示，正代表N极、负代表S极）
3.
1、“Check/Meas”测量校准键。
更换传感器时按下此键显示屏显示的数字和传感器校准数
字一致(如图)如不一致请进行校准.然后弹起进行测量。
2、“200mT /2000mT”量程按钮。
按下时量程为2000mT，弹起时为200mT 。
五.校准
将霍尔探头置于标准磁场中，用工具调节仪器左侧“校准”电位器，直到仪器读数和标准磁场的数值一致。
若无标准磁场将校准按键按下使显示读数与霍尔探头电流一致，之后将校准按键弹起进行测量。
仪器在测试完毕后，将传感器上的护套插上；并最好将电池取出。
保修服务条例
尊敬的用户:
感谢您关心和使用锦川产品,您在使用锦川产品的过程中遇到任何问题,请致电锦川产品当地技术支持中心,或致电021--33716907享受产品的售后服务.按照国家质量监督"三包"服务的相关规定,对您提供一年的质保的优质服务承诺.详细条例见以下文件.
一.保修服务条例
自销售后的第一年内,您在正常使用该产品的情况下,如果出现确属产品质量问题,并且在正常的质保范围内的产品,最终销售者应当按"三包"相关规定为您提供相应的服务.
二.不在保修服务之内的情况
出现以下情况,锦川将无法提供"三包"服务;
1.无故障的锦川产品.
2.超出质保期的锦川产品.
3.由于使用不当,出现诸如仪器外壳破损,烧坏等物理损伤的锦川产品; （5页）
4.机身编码被涂改.覆盖.丢失.移动.或无法辨认等情况;
5.由于人为原因疏忽或错误使用或因不可抗拒的外力造成损坏的韦特产品.如浸水.火灾.雷击及其它机械破坏等导致的产品损坏;未按说明书规定使用而造韦特产品损坏等;
6.由于您在将故障件返回客户服务中心的过程中由于包装或运输操作不当造成损坏的锦川产品;
7.由于您或第三方私自试图尝试拆装或更换组件而造成无法复原的韦特产品;
注:锦川保留对于锦川产品的故障原因进行鉴别的权力以及对上述条款的最终解释权
三.用户责任
四.若不能遵守以下操作方法，可能出现故障或错误运作。
◆请不要擅自对本产品进行修理、拆卸、改造。
◆本产品的供给电源必须是规定范围内的电源，规定范围以外的电源切忌连接。
◆请不要把本产品及配套传感器掉落地上或给予强烈冲击。
◆传感器的探头及先端部位对机械性冲击比较敏感，因此严禁用手触摸。
严禁对传感器
加热、涂敷粘接剂、粘贴胶布等行为。
◆严禁在直射日光、高温多湿、水、油、粉尘、腐蚀性空气、震动等的场所使用或保存
本产品。
◆请严格遵守使用温度范围及保存温度范围。
◆请避免在产品表面出现结露现象（从寒冷的地方急速转移到温暖的地方时出现）时使
用本产品。
◆为了尽可能减少外部磁场对机器的影响，在产生磁场的机器,特别是充磁机、退磁机、
微波炉、焊接机、电机等周围请不要使用。
建议您定期进行校准工作。
四.维修及注意点
1.当仪器在测量状态时，如调零不起作用或测量磁体无读数，则应首先检查供电电源是
否正常，其次检查传感器是否损坏，如传感器表面无损坏、接线完好，则可能仪器内部出现故障，建议客户将仪器寄回本公司进行检修。
2.传感器切不可受力、撞击或受挤压，以免损坏。
3.调零时传感器应放置在远离磁场的地方，否则会造成测量误差。
4.仪器保修期为12个月。
注：传感器为易损件不在保修范围。
5.仪器应避免在不符合使用环境条件下使用。
6.如在测量时发现测量数值确实有偏差，则可用工具旋转传感器手柄上的电位器进行微
调以达到正确的测量结果。
（6页）
合格证
（本仪器经检验合格）
仪器名称：磁力检测仪
仪器精度：一等标准
出厂日期：2016 年月日
检验员：＜章＞
产品质保书
（保证产品符合制造商制订的规格标准）
一、本仪器自出厂之日起在正常使用情况下出现故障保修壹年。
二、仪器应在说明书规定条件下使用，避免放到潮湿地方。
三、检定周期可根据所处环境条件和使用频率程度确定，一般为
1~至2年。
最长不得超过2年。
四、用户不得擅自拆装仪器，一旦有故障送至本公司保修。
