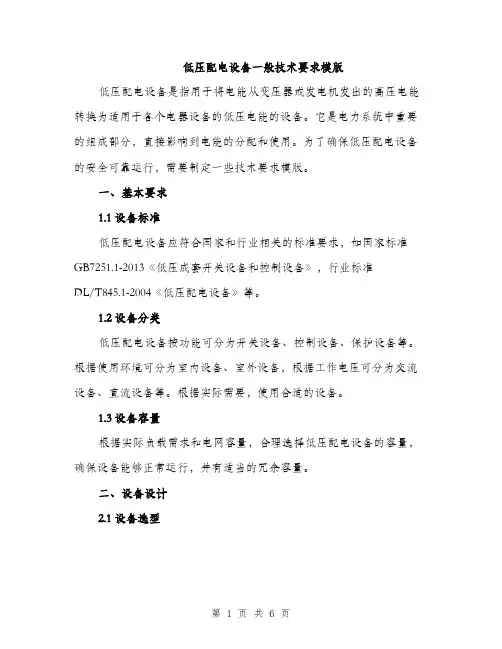

低压配电设备一般技术要求模版(二篇)
低压配电设备一般技术要求模版低压配电设备是指用于将电能从变压器或发电机发出的高压电能转换为适用于各个电器设备的低压电能的设备。
它是电力系统中重要的组成部分，直接影响到电能的分配和使用。
为了确保低压配电设备的安全可靠运行，需要制定一些技术要求模版。
一、基本要求1.1 设备标准低压配电设备应符合国家和行业相关的标准要求，如国家标准GB7251.1-2013《低压成套开关设备和控制设备》，行业标准DL/T845.1-2004《低压配电设备》等。
1.2 设备分类低压配电设备按功能可分为开关设备、控制设备、保护设备等。
根据使用环境可分为室内设备、室外设备，根据工作电压可分为交流设备、直流设备等。
根据实际需要，使用合适的设备。
1.3 设备容量根据实际负载需求和电网容量，合理选择低压配电设备的容量，确保设备能够正常运行，并有适当的冗余容量。
二、设备设计2.1 设备选型根据实际工作条件和负载特点，合理选择低压配电设备，包括断路器、接触器、熔断器、变压器等。
设备应具有合理的额定电流、额定电压、断开能力等。
2.2 设备结构低压配电设备的结构应符合实际需求，便于安装、操作和维护。
设备应具有合理的外形尺寸、内部空间布局，以及易于拆装的结构设计。
2.3 设备绝缘低压配电设备的绝缘设计应符合国家标准，保证设备在工作压力下的绝缘可靠性。
设备应采用合适的绝缘材料，绝缘层的厚度和质量应符合要求。
2.4 设备接线低压配电设备的接线应符合电气工程设计规范，确保设备的电气连接良好。
接线应使用合适的导线和连接件，接触面积应足够，接头压紧力应适宜，以减小接触电阻和温升。
三、设备制造3.1 设备材料低压配电设备的材料应符合国家标准要求，具有良好的机械性能和耐腐蚀性能。
设备的外壳、导线、接触件等部件应选用合适的材料，以确保设备的使用寿命和可靠性。
3.2 设备制造工艺低压配电设备的制造工艺应符合国家标准和行业规范，保证产品质量稳定可靠。
制造过程中应注意工艺参数的控制，如温度、压力、充填等，以确保设备的性能和安全。
低压配电柜设备材料技术规范书模版（四篇）
低压配电柜设备材料技术规范书模版第一章总则第一条目的和依据本技术规范书是为了规范低压配电柜设备材料的选用、安装、验收和维护管理，确保低压配电柜设备材料的安全可靠运行。
本技术规范书依据国家有关技术标准和规范要求，结合项目实际情况编制。
第二条适用范围本技术规范书适用于低压配电柜设备材料的选用、安装、验收和维护管理。
第二章设备材料选用第三条设备材料的选用原则1. 设备材料的选用应符合国家有关技术标准和规范要求。
2. 设备材料的选用应满足工程的设计要求和工作条件。
第四条设备材料的分类和标志1. 按功能区分，设备材料可分为输入装置、输出装置、控制装置、保护装置等。
2. 设备材料应标注产品名称、型号、规格、技术参数等必要信息。
第三章设备材料安装第五条安装要求1. 设备材料的安装应符合国家有关技术标准和规范要求。
2. 设备材料的安装应按照设计文件和制造单位提供的安装图纸进行。
第六条安装步骤1. 设备材料的安装步骤应包括预设安装、固定安装和连接安装。
2. 预设安装应在安装现场进行，确保设备材料的准确位置和方向。
3. 固定安装应采用牢固可靠的固定方式，确保设备材料的稳定性。
4. 连接安装应采用符合要求的接线方式和工艺，确保设备材料的正常运行。
第四章设备材料验收第七条验收要求1. 设备材料的验收应符合国家有关技术标准和规范要求。
2. 设备材料的验收应检查其安装是否符合设计要求和施工图纸，是否有明显的质量问题。
第八条验收程序1. 设备材料的验收程序应包括材料检查、安装验收和功能验收。
2. 材料检查应检查设备材料的外观质量、规格尺寸和技术参数是否符合要求。
3. 安装验收应检查设备材料的安装位置、固定方式和接线工艺是否符合要求。
4. 功能验收应通过设备材料的测试和实际运行情况来检查其功能是否正常。
第五章设备材料维护管理第九条维护管理要求1. 设备材料的维护管理应符合国家有关技术标准和规范要求。
2. 设备材料的维护管理应按照制造单位提供的维护手册和规范进行。
低压成套设备技术规范
低压成套设备技术规范低压成套设备技术规范1.适用范围：1.1本规范适用于额定电压不超过1000V，直流电压不超过1500V，频率为50HZ的低压成套开关设备和控制设备。
1.2技术条件包括柜体及柜内设备的功能布置、性能、安装和试验等相关的技术要求.1.3技术条款与国家相关标准不符合时，由供货商提出，双方协商解决.2.引用标准规范2.1 GB7251·1- 《低压成套开关设备和控制设备》2.2 IEC439:1992《低压成套开关设备和控制设备》2.3 JB/T9661-1999《低压抽出式成套开关设备》2.4 JB/T5877-199《低压固定式成套开关设备》2.5 GB2682-1981《电工成套装置中指示灯和按钮颜色》2.6 GB2681-1981《电工成套装置中导线颜色》2.7 GB50524-1996《电气装置安装工程低压电器施工及验收规范》2.8 GB4208-1993《外壳防护等级（IP代码）》2.9 GB7251-1987《低压成套开关设备》2.10 GB9466.1-1997《低压成套开关设备基本实验方法》2.11 GB50303- 《建筑电气工程质量验收规范》2.12 GB50150- 《电气装置安装工程电气设备交接试验标准》2.13 GB50171- 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》2.14 IEC439-3 《对非专业人员使用的低压开关设备和控制设备》2.15 NEMAIC2-322《通用交流电动机控制中心》2.16 JB2436-1992《电力传输控制装置用铜制裸压接端头》2.17 IEC364《建筑物电气装置》2.18 要符合国家、地方质量验收规范及供电局的要求。
3.基本技术参数：3.1 额定工作电压Ue：主回路380VAC(660VAC)辅助回路380 VAC(220VAC)3.2 额定绝缘电压Ui：660VAC(1000VAC)3.3 额定冲击耐受电压Uimp: 12KV3.4 额定电流In:≤4000A3.5 额定极限短路分断电流:进线及分段：≥65kA ；出线：≥50kA3.6 额定短时耐受电流: 进线及分段：≥65kA（1s）3.7 防护等级：IP40（户内）/ IP55（户外）4.铭牌和标志：4.1 铭牌：制造商在每台成套设备都必须配置一个铭牌。
低压配电柜技术要求范本（2篇）
低压配电柜技术要求范本低压配电柜是供电系统中的重要组成部分，具有电源接入、电能分配、保护和控制等功能。
为了确保低压配电柜的正常运行和安全可靠性，以下是对低压配电柜技术要求的详细介绍。
一、设计要求：1.低压配电柜的设计应符合相关的国家规范和标准，如GB7251.1-2013《低压成套开关设备和控制设备》等。
2.低压配电柜的设计应满足所需负载和电气设备的要求，同时考虑电能控制、保护、监控和管理等功能的综合应用。
3.低压配电柜的排列和布线应合理，便于操作、检修和维护，并减少电气设备和导线的相互干扰。
4.低压配电柜的外壳应具有良好的防护性能，能够防止灰尘、水雾和腐蚀等对设备的影响。
5.低压配电柜的进出线口和开关量应合理设置，并标明清晰可读的标识，以方便使用和辨识。
二、电气要求：1.低压配电柜的电源接入部分应设置过电压保护装置，以防止电源异常引起的电压冲击或过流现象对设备的损害。
2.低压配电柜的主断路器或隔离开关应具有良好的过载保护和短路保护功能，以确保电气设备的安全运行。
3.低压配电柜的漏电保护器应可靠灵敏，能够及时检测到漏电现象并切断电源，保护人身安全。
4.低压配电柜的电能计量装置应准确可靠，能够对电能进行计量和记录，以便于对能源的管理和监控。
三、保护要求：1.低压配电柜的过载保护装置应能够及时切断电源，并具有可靠复归功能，以防止电气设备因长时间过载而损坏。
2.低压配电柜的短路保护装置应具有快速切断电源的能力，以防止电气设备因短路而受损。
3.低压配电柜的欠压保护装置应能够及时检测到电源电压低于正常范围，并切断电源，以防止电气设备的正常运行受到影响。
4.低压配电柜的过压保护装置应能够及时检测到电源电压高于正常范围，并切断电源，以避免导致电气设备的损坏。
四、控制要求：1.低压配电柜的开关控制应方便灵活，能够实现对各个电气设备的独立开关控制，以便于操作和控制。
2.低压配电柜的控制系统应稳定可靠，能够自动切换电源和进行故障报警，在电气设备出现故障时及时作出正确的处理。
380V低压开关柜成套装置技术规范书
低压开关柜成套装置技术规范书广西电网公司2008年02月目次1总则2技术要求3技术服务4供方提供的380V低压开关柜主要技术参数5质量保证6 供货范围6技术资料及图纸交付进度附图：站用电配置接线图1总则提供设备的厂家必须已经生产过三台以上类似或高于本招标书技术规范的设备，并在有相同或更恶劣的运行条件下持续运行三年以上的成功经验。
提供的产品应有两部鉴定文件或等同有效的证明文件。
1.1本设备技术规范书适用于380V低压开关柜设备成套装置。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和工业标准的优质产品。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.5本设备技术规范书经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6本设备技术规范书未尽事宜，由需供双方协商确定。
2 技术要求2.1 应遵循的主要现行标准GB/T 14048.1－2006 低压开关设备和控制设备总则GB1408－89低压设备和控制设备GB 7251-1998~2006低压成套开关设备GB4942.2－85低压电器防护等级DL/T 5137－2001电测量及电能计量装置设计技术规程GB 10233-2005 低压电器成套开关设备基本试验方法IEC439 低压开关设备和控制设备装置GB/T3859.1-1993 半导体变流器基本要求的规定GB/T7261-1987 继电器及继电器保护装置基本试验方法GB/17478-1998 低压直流设备的特性及安全要求JB/T8456-1996 低压直流开关设备NDGJ8-89 火力发电厂、变电所二次接线设计技术规程Q/GXD 126.01-2006 电力设备交接和预防性试验规程2.2 使用环境条件2.2.1 周围空气温度最高温度：＋40 ℃；最低温度：－10 ℃；最大日温差：25K。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压成套设备技术规范
1.适用范围:
1.1本规范适用于额定电压不超过1000V, 直流电压不超过1500V,
频率为50HZ的低压成套开关设备和控制设备。
1.2技术条件包括柜体及柜内设备的功能布置、性能、安装和试
验等相关的技术要求.
1.3技术条款与国家相关标准不符合时, 由供货商提出, 双方协商解决.
2.引用标准规范
2.1 GB7251·1- 《低压成套开关设备和控制设备》
2.2 IEC439:1992《低压成套开关设备和控制设备》
2.3 JB/T9661-1999《低压抽出式成套开关设备》
2.4 JB/T5877-199《低压固定式成套开关设备》
2.5 GB2682-1981《电工成套装置中指示灯和按钮颜色》
2.6 GB2681-1981《电工成套装置中导线颜色》
2.7 GB50524-1996《电气装置安装工程低压电器施工及验收规范》
2.8 GB4208-1993《外壳防护等级( IP代码) 》
2.9 GB7251-1987《低压成套开关设备》
2.10 GB9466.1-1997《低压成套开关设备基本实验方法》
2.11 GB50303- 《建筑电气工程质量验收规范》
2.12 GB50150- 《电气装置安装工程电气设备交接试验标准》
2.13 GB50171- 《电气装置安装工程盘、柜及二次回路接线施
工及验收规范》
2.14 IEC439-3 《对非专业人员使用的低压开关设备和控制设备》
2.15 NEMAIC2-322《通用交流电动机控制中心》
2.16 JB2436-1992《电力传输控制装置用铜制裸压接端头》
2.17 IEC364《建筑物电气装置》
2.18 要符合国家、地方质量验收规范及供电局的要求。
3.基本技术参数:
3.1 额定工作电压Ue: 主回路380V AC(660V AC)
辅助回路380 V AC(220V AC)
3.2 额定绝缘电压Ui: 660V AC(1000V AC)
3.3 额定冲击耐受电压Uimp: 12KV
3.4 额定电流In:≤4000A
3.5 额定极限短路分断电流:进线及分段: ≥65kA ; 出线: ≥50kA
3.6 额定短时耐受电流: 进线及分段: ≥65kA( 1s)
3.7 防护等级: IP40( 户内) / IP55( 户外)
4.铭牌和标志:
4.1 铭牌: 制造商在每台成套设备都必须配置一个铭牌。
铭牌应坚固、持久, 其位置应该是在成套设备安装好后, 易于看见的地方, 而且字迹要清楚。
其内容包括如下( A和B项在铭牌上必须标出, 其它的能够在铭牌上标出, 也能够在技术资料里给出, 但制造商必须给出) : A, 制造商( 生产厂) 或商标
B, 型号或者标志号
C, 执行的国标
D, 额定频率
E, 额定工作电压
F, 额定绝缘电压
G, 短路耐受强度
H, 防护等级
I, 系统接地类型
J, 外形尺寸
K, 重量
4.2 标志: 在成套设备内部, 应能辨别出单独的电路及其保护器件,
各种标识齐全, 分相分色, 严格按国标执行。
5.使用环境:
5.1 周围空气温度: 户内-5℃~+40℃户外-25℃~+40℃
5.2 空气相对湿度: 户内≥90% 户外100%
5.3 污染等级: 3级
5.4 海拔: 安装场地海拔≤3000米时, 设备能够满负荷运行。
高于
3000米时, 设备能够降额运行。
5.5 运输、储存和安置条件: 温度范围在-25℃~+55℃之间适用于
运输和储存过程, 在短时间内( 不超过24小时) 可达到+70℃。
6.成套设备壳体的整体要求:
柜体采用优质冷轧板, 表面采用静电喷涂, 各部件经数控机床加工, 折弯后栓接而成; 框架和外壳具有足够的刚度和强
度, 除满足内部元器件的安装要求外, 还能承受设备内外电路
短路时的电动力和热效应, 不会因设备搬运、吊装、运输过
程由于受潮、冷冻、撞击等因数而变形和损坏。
柜体的全部
金属结构件都经过特殊防腐处理, 以具备防腐、美观的性能;
柜体结构安全、可靠, 应具有足够的机械强度, 保证元件安装
后及操作时无摇晃、不变形; 经过抗震试验、内部燃弧试验;
柜体采用封闭式结构, 柜门开启灵活、方便; 元件特别是易损
件安装便于维护拆装, 各元件板应有防尘装置; 柜体设备要考
虑通风、散热; 设备应有保护接地。
7.基本功能要求:
7.1 柜型: GCK , 标准型GCS, 标准型MNS, 经济型MNS, 经
济型GCS, GGD,XL-21, 动力配电箱
7.2 配电柜型材类型: C型材,8MF型材,FA
7.3 外部防护等级: IP40(户内)/ IP55(户外)
7.4 接地系统: TN-S
7.5 散热要求: 自然风冷, 成套设备应充分考虑结构散热和
通风, 如有必要, 安装风扇, 采取强制风
冷
8.材料范围:
8.1结构材料要求:
8.1.1材料类型: 柜内使用优质敷铝锌板; 门板, 封板等采用优
质冷轧钢板; 户外安装的配电箱外壳采用
304不锈钢板
8.1.2板材厚度: 型材: δ2.0
前门板: δ2.0
后门板: δ2.0
后封板: δ2.0
侧封板: δ1.5。
