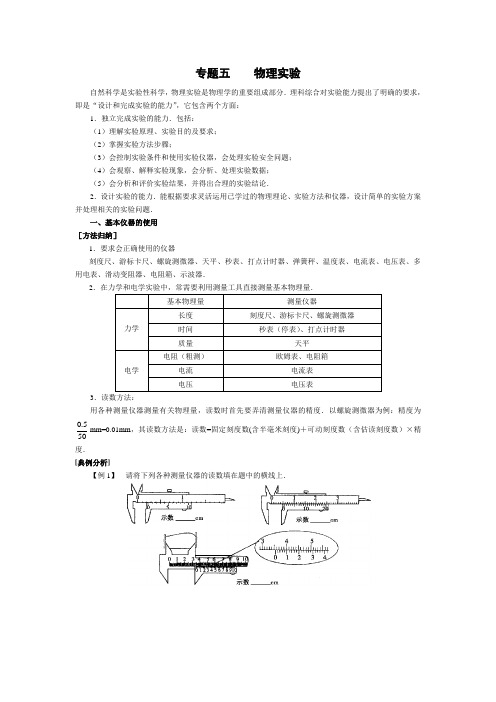

专题五物理实验自然科学是实验性科学，物理实验是物理学的重要组成部分．理科综合对实验能力提出了明确的要求，即是“设计和完成实验的能力”，它包含两个方面：1．独立完成实验的能力．包括：（1）理解实验原理、实验目的及要求；（2）掌握实验方法步骤；（3）会控制实验条件和使用实验仪器，会处理实验安全问题；（4）会观察、解释实验现象，会分析、处理实验数据；（5）会分析和评价实验结果，并得出合理的实验结论．2．设计实验的能力．能根据要求灵活运用已学过的物理理论、实验方法和仪器，设计简单的实验方案并一、基本仪器的使用［方法归纳］1刻度尺、游标卡尺、螺旋测微器、天平、秒表、打点计时器、弹簧秤、温度表、电流表、电压表、多2．在力学和电学实验中，常需要利用测量工具直接测量基本物理量．3用各种测量仪器测量有关物理量，读数时首先要弄清测量仪器的精度．以螺旋测微器为例：精度为0.5mm=0.01mm，其读数方法是：读数=固定刻度数(含半毫米刻度)＋可动刻度数（含估读刻度数）×精50度．[典例分析]【例1】【特别提示】 一般来说，除游标卡尺、秒表、电阻箱外，其他测量仪器的读数都需要估读，即读到二、独立完成实验 ［方法归纳］1有些物理量不能由测量仪器直接测量，这时，可利用待测量和可直接测量的基本物理量之间的关系，将待测物理量的测量转化．．为基本物理量的测量． 示数___________cm 示数__________cm示数___________s 示数__________s 此时待测电阻为___________Ω电阻箱连入电路中的电阻为___________Ω用0～0.6A 档，此电流 表示数为___________A用0～15V 档，此电压 表示数为___________V2（1）多次测量求平均值；（23中学物理中只要求初步了解系统误差和偶然误差、绝对误差和相对误差的概念；能定性分析某些实验（1）系统误差和偶然误差：测量值总是有规律的朝着某一方向偏离真值（总是偏大或总是偏小）的误差，称为系统误差．系统误差的主要来源是仪器本身不够精确，或实验原理、方法不够完善．由于偶然因素的影响，造成测量值的无规则起伏称为偶然误差．偶然误差是由于各种偶然因素对实验者、测量仪器，（2）绝对误差和相对误差：设某物理量的真值为A 0，测量值为A ，则绝对误差0||A A ∆=-，相对误差为000||A A A A -∆=．真值A 0常以公认值、理论值或多次测量的平均值代替． [典型分析]【例1】 一打点计时器固定在斜面上某处，一小车拖着穿过打点计器的纸带从斜面上滑下，如图5-1甲所示，图5—1图5—1（1）已知打点计时器使用的交流电频率为50Hz ，利用图乙给出的数据可求出小车下滑的加速度a =____________．（2）为了求出小车在下滑过程中所受的阻力，还需要测量的物理量有___________，用测得的量及加速度a 表示阻力的计算式为f =_________________【例2】 一个有一定厚度的圆盘，可以绕通过中心且垂直于盘面的水平轴转动．用下面的方法测量它匀速转动时的角速度．（1）如图5—3所示，将电磁打点计时器固定在桌面上，将纸带的一端穿过打点计时器的限位孔后，固定在待测圆盘的侧面上，使圆盘转动时，纸带可以卷在（2）启动控制装置使圆盘转动，同时接通电源，打点计时器开始打点．（3）经过一段时间，停止转动和打点，取下纸带，进行测量．①由已知量和测得量表示角速度的表达式为ω=________________，式中各量的意义是___________． ②某次实验测得圆盘半径r =5.50×10－2m ，得到的纸带的一段如图5—4所示，求得角速度为________．图5—4【例3】 小灯泡灯丝的电阻会随温度的升高而变大．某同学为研究这一现象，用实验得到如下数据（I 和U 分别表示小灯泡上的电（1）在左下框中画出实验电路图．可用的器材有：电压表、电流表、滑线变阻器（变化范围0～10Ω）、（2）在图5—5中画出小灯泡的U —I 曲线．图5—5（3）若将该小灯泡接在电动势是1.5V ，内阻是2.0Ω的电池两端，小灯泡的实际功率是多少?（简要写出求解过程，若需作图，可直接画在图中）图5—3单位：cm三、实验设计 [专题精讲]实验设计应把重点放在力学和电学实验上，力学以打点计时器为中心展开，电学以电阻测量为中心展1（1（2（32→→→→⎧⎪⎨⎪⎩实验器材明确目的确定原理待测物理量数据处理误差分析实验步骤．实验设计的关键在于实验原理的设计，它是进行实验的依据和起点，它决定了应选用（或还需）哪些实验器材，应测量哪些物理量，如何编排实验步骤．而实验原理的设计又往往依赖于所提供的实验器材（条以测量电表的内阻为例： 纵向：伏安法及变式1°电流表、电压表各一只，可以测量它们的内阻2°两只同种电表，若知道一只的内阻，就可以测另一只的内阻3°两只同种电表内阻都未知，则需要一只电阻箱才能测定电表的内阻横向：除伏安法外，还常用替代法、半偏法和闭合电路欧姆定律（计算法） 1°替代法2°半偏法13°闭合电路欧姆定律（计算法）3（1 完整的实验电路包括三个部分：①测量电路，②控制电路（变阻器、开关），③电源．（2（3①电表选择：为了减小电表读数引起的偶然误差，选择电表时应先估算待测电流或电压的最大值，同在下列情况12°限流不能保证安全，即限流电路中的最小电流超过电表量程或用电器的额定电流．常见于变阻器全3°限流能保证安全，但变阻器调节过程中，电表读数变化不明显，不满足实验测量多组数据的要求．常在限流电路中，对测量电路而言，全电阻较大的变阻器起粗调作用，全电阻较小的变阻器起微调作用；在分压电路中，变阻器的粗、微调作用正好与限流电路[典型分析]【例4】 如图5—8所示，水平桌面上固定着斜面体A ，有小铁块B ．斜面体的斜面是曲面，由其截面图可以看出曲线下端的切线是水平的．现提供的实验测量工具有：天平、直尺． 其它的实验器材可根据实验需要自选．现要设计一个实验，测出小铁块B 自斜面顶端由静止下滑到底端的过程中，小铁块B 克服摩擦力做的功．请回图5—8（1）除题中供给的器材处，还需要选用的器材是：____________________________________________________________．（2）简要说明实验中需要测量的物理量(要求在图上标明)：_____________________________________________________________． （3）写出实验结果的表达式（重力加速度g 已知）：____________________________________________________________． 【例5】 用伏安法测量一个定值电阻的阻值，备用器材如下待测电阻R x （阻值约为25k Ω） 电流表A 1：（量程100μA ，内阻2k Ω） 电流表A 2：（量程500μA ，内阻300Ω） 电压表V 1：（量程10V ，内阻100k Ω） 电流表V 2：（量程50V ，内阻500k Ω） 电源E ：（电动势15V ，允许最大电流1A ） 滑动变阻器R ：（最大阻值1k Ω） 电键S（1）电流表应选________________，电压表应选__________________（2【变式】 用以下器材测量一待测电阻R x 的阻值（900～1000Ω电源E ，具有一定内阻，电动势约为9.0V ； 电压表V 1，量程为1.5V ，内阻r 1=750Ω电压表V 2，量程为5V ，内阻r 2=2500Ω 滑线变阻器R ，最大阻值约为100Ω； 单刀单掷开关S ，导线若干．的13，试画出测量（1）测量中要求电压表的读数不小于其量程电阻R x 的一种实验电路原理图(原理图中的元件要用题图中的相应的（2）根据你所画的电路原理图在题给的实物图5—11上画出连（3）若电压表V 1的读数用U 1表示，电压表v 2的读数用U 2表示，则由已知量和测得量表示R x 的公式为R x =____________________【例6】 为了测定电流表A 1的内阻，采用如图5—14所示的电路．其中：A 1是待测电流表，量程为300μA ，内阻约为100Ω；A 2是标准电流表，量程为200μA ；R 1是电阻箱，阻值范围是0～999.9Ω；R 2是滑动变阻器；R 3是保护电阻；E 是电池组，电动势为4V ，内阻不计；S 1是单刀掷开关．S 2是单刀双掷开图5—11图5—14 图5—15（1）根据电路图，请在图5—15（2）连接好电路，将开关S2扳到接点a处，接通开关S1，调整滑动变阻器R2使电表A2的读数是150μA；然后将开关S2扳到接点b处，保护R2不变，调节电阻R1，使的位置如图5—A2的读数仍为150μA．若此时电阻箱各旋钮16所示，电阻箱的阻值是_______Ω，则待测电流表A1的内阻R1=______Ω．（3）上述实验中，无论怎样调整滑动变阻器R2的滑动端位置，都要保证两块电流表的安全．在下面提供的四个电阻中，保护电阻R3应选用：_____________________（填写阻值相应的字母）．A．200kΩB．20kΩC．15kΩD．20Ω（4）下面提供最大阻值不同的四个滑动变阻器供选用．既要满足上述实验要求，又要调整方便，滑动变阻器___________________A．1kΩB．5kΩC．10kΩD．25kΩ【例7】现有一块59C2型的小量程电流表G（表头），满偏电流为50Aμ，内阻约为800～850Ω，把它改装成1mA、10mA滑动变阻器R1，最大阻值20Ω；滑动变阻器R2，最大阻值100kΩ电阻箱R′，最大阻值9999Ω；定值电阻R0，阻值1kΩ电池E1，电动势1.5V；电池E2，电动势3V；电池E3，电动势4.5V；（所有电池内阻不计），标准电流表A，满偏电流1.5mA；单刀单掷开关S1和S2；单刀双掷开关S 3（1）采用如图5—18（甲）所示电路测量表头的内阻，为提高测量精确度，选用的滑动变阻器为____ ______________，选用的电池为_______________甲乙丙图5—18（2）将G改装成两量程电流表，现有两种备选电路，如图5—18（乙）、（丙）所示．图_________为合理电路，另一电路不合理的理由是_______________________________．（3）将改装后的电流表与标准电流表逐格进行核对（仅核对1mA量程），画出所用电路图，图中待核图5—16对的电流表符号用A′【例8】（1）一个电压表V A的内阻R A=1000Ω，量程为1.0V，现要利用电阻箱扩大它的量程，改装成量程为 3.0V的电压表．改装后，再用一量程为3.0V的精确的电压表V B对改装后的电压表的所有刻度进行校准．除了这两个电压表V A、VB外，还有下列一些器材：电源E（电动势约为6V，内阻较小）变阻器R（总电阻约10Ω）电阻箱R0（0～9999Ω）开关S导线若干①如图5—20所示是以上器材和两个电压表V A、V B的实物示意图，试在图中画出连线，连成进行校准时的实验电路．②图中电阻箱的取值等于________________Ω（2）用上述电压表V B和改装后并已校准过的电压表（以下称之为V C）以及一个开关和一些导线，去测量一个电动势大约为2V的电源的内阻r．②用测得的量表达r的公式应为r=____________四、跟踪练习1．下列关于误差的说法正确的是(填字母)____________．A．误差是实验中产生的错误BC ．误差都是由于测量工具不精密产生的DE．实验时认真测量就可以避免误差图5—20FGH．多次测量取平均值可以减小偶然误差I．多次测量取平均值可以减小系统误差2甲同学：使用游标为50分度的卡尺，读数为12.045cm乙同学：使用游标为10分度的卡尺，读数为12.04cm丙同学：使用游标为20分度的卡尺，读数为12.045cm从这些数据中可以看出读数肯定有错误的是____________同学．3．如图5—22甲、乙所示，用同一套器材测量铁块P与长金属板间的滑动摩擦力．甲图使金属板静止在水平桌面上，用手通过弹簧秤向右用力F拉P，使P向右运动；乙图把弹簧秤的一端固定在墙上，用力F 水平向左拉金属板，使金属板向左运动．则铁块P与金属板间的滑动摩擦力的大小是__________N．图5—22 图5—234．在“研究平抛物体的运动”的实验中，得到的轨迹如图5—23所示．根据平抛运动的规律及图中给出的数据，可计算出小球平抛的初速度v0=________m/s．5．在验证机械能守恒定律的实验中，质量m=1kg的重物自由下落，在纸带上打出了一系列的点，如图5—24所示，相邻记数点间的时间间隔为0.02s，长度单位是cm，g取9.8m/s2．求：图5—24（1）打点计时器打下计数点B时，物体的速度v B=________________(保留两位有效数字)（2）从起点O到打下记数点B的过程中，物体重力势能减小量ΔE P=___________，动能的增加量ΔE=_________________k（3）即使在实验操作规范、数据测量及数据处理很准确的前提下，该实验求得的ΔE p也一定略大一ΔE k，这是实验存在系统误差的必然结果，试分析该系统误差产生的主要原因．6．在测定一节干电池（电动势约为1.5V，内阻约为2Ω）的电动势和内阻的实验中，变阻器和电压表各有两个供选：A电压表量程为15V，B电压表量程为3V，A变阻器为（20Ω，3A），B变阻器为（500Ω，0.2A电压表应该选_______________ (填A或B)，这是因为____________________．变阻器应该选_______________ (填A或B)，这是因为__________________________．7．利用如图5—25所示的电路测量电流表mA的内阻，闭合电键S，当变阻器的滑片滑至c处时，测得电流表mA和电压表V的示数分别是40mA、9V．已知图5—25中热敏电阻的I—U关系图线如图5—26所示，则电流表mA的内阻为（）图5—25 图5—26A．0.14ΩB．85ΩC．140ΩD．225Ω8．如图5—27所示，一只黑箱有A、B、C三个接线柱，规定每两个接线柱间最多只能接一个电器元件．并且已知黑箱内的电器元件是一只电阻和一只二极管．某同学利用多用电表的欧姆挡，用正确的操作方法依次进行了6由表中的数据可以判定:（1）电阻接在_________________两点间，阻值为_________________Ω．（2）二极管接在_________________两点间，其中正极接在_________________点．二极管的正向阻值为____________Ω，反向阻值为______________Ω．9．在“用双缝干涉测光的波长”的实验中，测量头示意图如图5—28所示，调节分划板的位置，使分划板中心剖线对齐某亮条纹的中心，此时测量头的读数为_________________mm，转动手轮，使分划线向一侧移动，到另一条亮条纹的中心位置，由测量头再读出一读数．若实验测得第一条到第五条亮条纹中心间的距离为Δx = 0.960mm，已知双缝间距为d=1.5mm，双缝到屏的距离为L=1.00m ，则对应的光波波长λ=_________________nm．图5—28 图5—2910．如图5—29所示，画有直角坐标系Oxy的白纸位于水平桌面上．M是放在白纸上的半圆形玻璃砖，其底面的圆心在坐标原点，直边与x轴重合．OA是画在纸上的直线，P1、P2为竖直地插在直线OA上的两枚大头针，P3是竖直地插在纸上的第三枚大头针，α是直线OA与y轴正方向的夹角，β是直线OP3与y 轴负方向的夹角．只要直线OA画得合适，且P3的位置取得正确，测出角α、β，便某学生在用上述方法测量玻璃的折射率时，在他画出的直线OA上竖直地插上了P1、P2两枚大头针，但在y<0的区域内，不管眼睛放在何处，都无法透过玻璃砖看到P1、P2的像，他应采取的措施是______________________________．若他已透过玻璃砖看到了P1、P2的像，确定P3位置的方法是___________________________________．若他已正确地测得了α、β的值，则玻璃的折射率n=________________．11．在用“油膜法估测分子大小”的实验中，所用油酸酒精的浓度为每104mL溶液中有纯油酸6mL，图5—27用注射器测得1mL 上述溶液为75滴．把1滴该溶液滴入盛水的浅盘里，待水面稳定后，将玻璃板放在浅盘上，用笔在玻璃板上描出油酸的轮廓形状，再把玻璃板放在坐标纸上，其形状和尺寸如图5—30所示，坐标中正方形方格的边长为1cm ．试求：（1）油酸膜的面积是____________cm 2． （2）每滴油酸酒精溶液中含有纯油酸的体积是______________mL ．（3）按以上实验数据估测出油酸分子直径为___________m ．[（2）、（3）两问答案取一位有效数字]12．在一次用单摆测定重力加速度的实验中，图5—31（甲）的O点是摆线的悬挂点，a 、b 点分别是球的上沿和球心，摆长L =_____________m图5—31图（乙）为测量周期用的秒表，长针转一圈的时间为30s ，表盘上部的小圆共15大格，每一大格1min ，该单摆摆动n =50次时，长、短针位置如图所示，所用时间t =_____________s ．用以上直接测量的物理量的英文符号表示重力加速度的计算式为g =_____________（不必代入具体数值）．13．电磁打点计时器是一种计时装置，请根据电磁打点计时器的相关实验回答下列问题（电磁打点计时器所用电源频率为50Hz ）：（1）如图5—32所示，某同学设计了一个用电磁打点计时器验证动量守恒定律的实验装置，在光滑水平面上，小车A 的前端粘有橡皮泥，小车A 受到瞬时冲量作用后做匀速运动，与原来静止在前方的小车B图5—32实验得到的打点纸带如图5—33所示，小车A 的质量为0.4kg ，小车B的质量为0.2kg ，则碰前两小车的总动量为__________________kg ·m/s ，碰后两小车的总动量为___________]kg ·m/s ．（计算结果保留三位有效数字）图5—33（2图5—30图5—34甲 乙①某同学用图5—34所示装置进行实验，得到如图5—35所示的纸带．测出点A、C间的距离为14.77cm，点C、E间的距离为16.33cm，已知当地重力加速度为9.8m/s2，重锤的质量为m=1.0kg，则垂锤在下落过程中受到的平均阻力大小F f =_____________图5—35②某同学上交的实验报告显示重锤的动能略大于重锤的势能，则出现这一问题的原因可能是_______A．重锤的质量测量错误BC．交流电源的频率不等于50Hz D．重锤下落时受到的阻力过大14．如图5—36所示，A、B是两个相同的小物块，C是轻弹簧，用一根细线连接A、B使弹簧C处于压缩状态，然后放置在光滑的水平桌面上．提供的测量器材有天平和刻度尺．试设计一个测定弹簧此时弹性势能E p的实验方案，说明实验中应测定的物理量(同时用相应的字母表示)，并写出计算弹簧弹性势能E p 的表达式（用测得物理量的字母表示）．图5—3615．图5—37中E为直流电源，R为已知电阻，V为理想电压表，其量程略大于电源电动势，S1和S2是开关．现要利用图中电路测量电源的电动势E和内阻r，试写出主要实验步骤及结果的表达式．图5—3716．在“测定金属的电阻率”的实验中，需要用刻度尺测出被测金属丝的长度l，用螺旋测微器测出金属丝的直径d，用电流表和电压表测出金属丝的电阻R x．图5—38 图5—39 （1）请写出测金属丝电阻率的表达式： ＝_________________（用上述测量量的字母表示）．（2）若实验中测量：金属丝的长度和直径时，刻度尺和螺旋测微器的示数分别如图5—38所示，则金属丝长度的测量值为l＝_________________cm值为d=_________________mm．（3）用电流表和电压表测金属丝的电阻时，由于电压表、电流表内阻的影响,不论使用电流表内接法还是电流表外接法,都会产生系统误差．按如图5—39所示的电路进行测量,可以消除由于电表内阻造成的系统误差．利用该电路进行实验的主要操作过程是:第一步：先将R2的滑动头调到最左端,单刀双掷开关S2向1闭合，闭合电键S1，调节变阻器R1和R2,使电压表和电流表的示数尽量大些（不超过量程），读出此时电压表和电流表的示数U1、I1．第二步：保持两滑动变阻器的滑动头位置不变，将单刀双掷开关S2向2闭合，读出此时电压表和电流表的示数U2、I2请写出由以上记录数据计算被测电阻R x的表达式R x=__________________．17．某研究性学习小组为探究小灯泡灯丝电阻与温度的关系，设计并完成了有关的实验，以下是实验A．待测小灯泡（额定功率6W，额定电流0.5A）B．电流表（量程0～0.6A，内阻0.1Ω）C．电压表（量程0～5V，内阻约5kΩ）D．电压表（量程0～15V，内阻约15kΩ）E．滑线变阻器（最大阻值50Ω）F．滑线变阻器（最大阻值1kΩ）G．直流电源（电动势15V，内阻可忽略）H实验中调节滑线变阻器，小灯泡两端电压可以从零至额定电压范围内变化，从而测出小灯泡在不同电（1）请在虚线框中画出为完成上述实验而设计的合理的电路图．并在每个选用的器材旁标上题目所给图5—40（2）如图5—40所示是该研究小组测得小灯泡的I—U关系图线．由图线可知，小灯泡灯丝电阻随温度的升高而_________________（填“增大”、“减小”或“不变”）；当小灯泡两端所加电压为6V时，其灯丝电阻值约为_________________Ω．（保留两位有效数字）18．有以下可供选用的器材及导线若干条,要求使用个数最少的仪器尽可能精确地测量一个电流表的满A．被测电流表A1：满偏电流约700～800A，内阻约100Ω，刻度均匀、总格数为NB．电流表A2：量程0.6A，内阻0.1ΩC．电压表V：量程3V，内阻3kΩD．滑动变阻器R 1：最大阻值200ΩE．滑动变阻器R2：最大阻值1kΩF．电源E：电动势3V、内阻1.5ΩG．开关一个（1）在虚线框内画出实验电路图,并在每个选用的仪器旁标上题目所给的字母序号．（2）测量过程中测出多组数据,其中一组数据中待测电流表A的指针偏转了n格，可算出满偏电流I g=___________，式中除N、n外,其他字母符号代表的物理量是______________．19电池E（电动势约10V、内阻r约1Ω）标准电流表A1（量程300mA，内阻r1约为5Ω）电阻箱R1（最大阻值999.9Ω，阻值最小改变量为0.1Ω）滑动变阻器R2（最大阻值10Ω）开关S要求设计—个测定电流表A2（量程250mA，内阻r2约为5Ω（1（2）要直接测出的物理量是____________________，用这些物理量表示待测电流表A2内阻的计算公式是______________．20．如图5—41电源E（电动势为12V，内阻不计）；木板N（板上从下往上依次叠放白纸、复写纸、导电纸各一张）；两个金属条A、B（平行放置在导电纸上，与导电纸接触良滑线变阻器R（其总电阻值小于两平行电极间导电纸的电图5—41直流电压表○V（量程为6V，内阻很大，其负接线柱与B极相连，正接线柱与探针P相连）；开关S现要用图中仪器描绘两平行金属条AB间电场中的等势线．AB间的电压要求取为6V（1（2ab．____________________________________________c．合上S，并将探针P与Ad．____________________________________________e．用探针压印的方法把A、B的位置标记在白纸上，画一线段连接AB两极，在连线上选取间距大致相等的5f．将探针与某一基准点相接触，________________________，这一点是此基准点的等势点．用探针把g．重复步骤f，找出其他4个基准点的等势点，取出白纸画出各条等势线．21A．干电池E（电动势约为1.5V，内阻小于1.0Ω）B．电流表A1（满偏电流3mA，内阻r1=10Ω）C．电流表A2（0～0.6A，内阻0.1Ω）D．滑线变阻器R 1（0～20Ω，10AE．滑线变阻器R2（0～100Ω，10A）（990ΩF．定值电阻RG（1）为方便且能较准确地进行测量，其中应选用的滑线变阻器是______________（2图5—42（3）如图5—42为某一同学根据他所设计的实验给出的I1、I2图线（I1为A1的示数，I2为A2的示数），由图线可求得被测电池的电动势E＝______________V，内阻r =_____________Ω．22．实验室内有一电压表○mA，量程为150mV，内阻约为150Ω．现要将其改成量程为10 mA的电流表，并进行校准．为此，实验室提供如下器材：干电池E（电动势为1.5V），电阻箱R，滑线变阻器R′，电流表○A（有1.5mA，15mA与150 mA三个量程）及开关S（1）对电表改装时必须知道电压表的内阻．可用如图5—43所示的电路测量电压表○mA的内阻．在既不损坏仪器又能使精确度尽可能高的条件下，电路中的电流表○A应选用的量程是________________．若合上S，调节滑线变阻器后测得电压表的读数为150mV，电流表○A的读数为1.05 mA，则电压表的内阻R mV 为______________．(取三位有效数字)图5—43（2）在对改装成的电流表进行校准时，把○A作为标准电流表，画出对改装成的电流表进行校准的电路原理图（滑线变阻器作限流使用），图中各元件要用题中给出符号或字母标注．图中电阻箱的取值是_______（取三位有效数字），电流表○A应选用的量程是_____________________．23．一只量程为1V，内阻R V约为900Ω的电压表是由小量程电流表改装而成的，现在要测量它的内阻并对该表进行校正．实验室提供了以下供选择的器材：A．待测电压表B．标准电压表（量程1 V）C．滑动变阻器（最大阻值1 000Ω，额定电流1A）D．滑动变阻器（最大阻值10Ω，额定电流1A）E．电阻箱（最大阻值999．9Ω，最小改变量0.1Ω）F．电阻箱（最大阻值99．9Ω，最小改变量0.1 Ω）G．电池组（电动势约3 V，内阻约1Ω）H（1）为了用半偏法测量该电压表的内阻，某同学设计了两种电路，如图5—44甲、乙所示，要使测量较精确，应选择___________________（填“甲”或“乙”）电路．在器材的选择上，除了电池组、导线、开关和待测电压表外，还应从提供的器材中选用___________________________________（用器材前的序号用上述方法测出的电压表内阻的测量值R V_________（填“大于”、“等于”或“小于”）电压表内阻的真实值．图5—44图5—45（2）在对该电压表进行校正时，该同学已经选择好器材，如图5—45所示．若要求对电压表的每一条刻度线都进行校正，请你将这些器材连接成测量电路，并标出所选滑动变阻器的序号字母．24．量程为3V 的电压表V 内阻约为3k Ω，要求测出该电压表内阻的精确值．实验中可供选用的器材电阻箱R a （最大值9999.9Ω，阻值最小改变量0.1Ω 滑线变阻器R b （最大阻值1000Ω，允许最大电流0.2A电源E （开路电压约为5V开关S（1（2）列出测量步骤，并写出计算电压表内阻的最后公式．专题五 物理实验参考答案典型例题【例1】 解析： （1）利用逐差法求小车的加速度．由纸带可知，任意两相邻记数点间的时间间隔T =0.04s ， 由逐差法可得6172839412342222,,,5555S S S S S S S S a a a a T T T T ----====则12346172839422241()445555a a a a S S S S S S S S a T T T T+++----==+++ 67891234222()()20(8.338.959.1610.26)(5.12 5.75 6.417.05)10m/s20(0.04)S S S S S S S S T -+++-+++=+++-+++=⨯⨯=4.00m/s 2（2）为了求出小车下滑过程中所受到的阻力，还需要测量小车的质量m ，斜面上任意两点间距离l 和这两点间的高度差h小车的受力情况如图5—2所示．根据牛顿第二定图5—2。
测评网学习资料-2008高考物理 三轮复习知识点串透

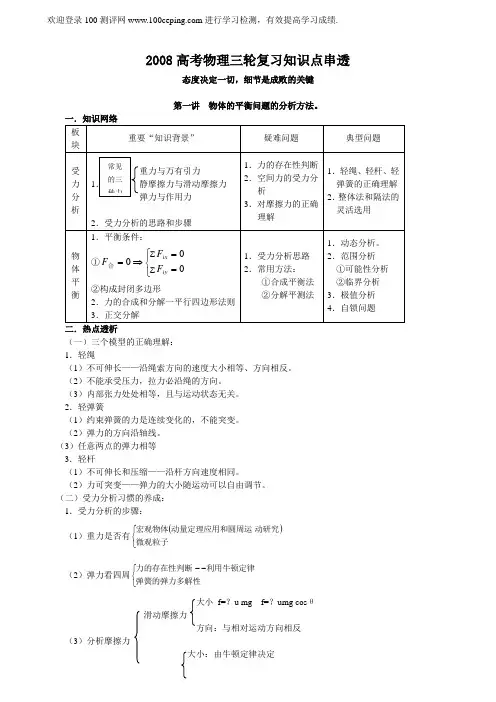

2008高考物理三轮复习知识点串透态度决定一切，细节是成败的关键第一讲 物体的平衡问题的分析方法。
二．热点透析（一）三个模型的正确理解： 1．轻绳（1）不可伸长——沿绳索方向的速度大小相等、方向相反。
（2）不能承受压力，拉力必沿绳的方向。
（3）内部张力处处相等，且与运动状态无关。
2．轻弹簧（1）约束弹簧的力是连续变化的，不能突变。
（2）弹力的方向沿轴线。
（3）任意两点的弹力相等 3．轻杆（1）不可伸长和压缩——沿杆方向速度相同。
（2）力可突变——弹力的大小随运动可以自由调节。
（二）受力分析习惯的养成： 1．受力分析的步骤： （1）重力是否有()⎩⎨⎧微观粒子动研究动量定理应用和圆周运宏观物体（2）弹力看四周⎩⎨⎧--弹簧的弹力多解性利用牛顿定律力的存在性判断大小 f=？u mg f=？umg cos θ滑动摩擦力方向：与相对运动方向相反 （3）分析摩擦力大小：由牛顿定律决定受力分 析确 定 研 究 对象静摩擦力 由牛顿定律判定方向：多解性 （4）不忘电磁浮 2．正确作受力分析图要求：正确、规范，涉及空间力应将其转化为平面力。
（三）共点力平衡的分析方法 1．判断——变量分析 （1）函数讨论法 （2）图解法（△法） 方法的 （3）极限法 选择思路 （4）物理法2．平衡状态计算：Rt △：三角函数勾股定理 三个 力作用——合成平衡法：F 12=－F 3构成封闭△→解△一般△： 正弦定理、余弦 定理、相似定理∑F x =0 受四个力及以上——分解平衡法∑F y =0第二讲 力与运动一．知识图表二．热点透析 运动受力紧相连，严谨笃实细分析，临界隐含图助研，物理模型呈眼前 （一）动态变量分析——牛顿第二定律的瞬时性1．动态过程分析大小力 加速度 速度变化（V max V min V=0）方向有明显形变产生的弹力不能突变2．瞬时状态的突变无明显形变产生的弹力不能突变接能的刚性物体必具有共加速度矢量性（确定正方向）关键运动示意图，对称性和周期性，v-t图是否一样3．运动会成分解方法的灵活使用按正交方向分解平抛运动⇒按产生运动的原因分解渡河问题（二）牛顿定律与运动1．在恒力作用下的匀变速运动（1）句变速直线运动的研究技巧矢量性（确定正方向）关键运动示意图，对称性和周期性，v-t图a是否一样（往复运动）（2）研究匀变速曲线运动的基本方法（出发点）——灵活运用运动的合成和分解按正交方向分解抛体运动⇒带电粒子在电场中的运动按产生运动的原因分解渡河问题2．在变力作用下的圆周运动和机械振动（1）圆周运动①圆周运动的临界问题绳子T=0 圆周轨道的最高点、最低点（绳型、杆型）的极值速度临界轨道N=0 ⇒摩擦力f=fmax 锥摆型、转台型、转弯型的轨道作用力临界②典型的圆周运动：天体运动、核外电子绕核运动、带电粒子在磁场中的运动、带电粒子在多种力作用的圆周运动③等效场问题④天体运动问题考虑多解性（2）振动过程分析对称性V |a| |F|的对称平衡位置的确定特殊位置特征（3）圆周运动、振动、波的系列解的确定方法考虑时空周期性运动的双向性第三讲 动量和能量一．知识图表二．热点透析功： ——①F ②S ③功的正负判断方法 ④变力功的求法 ⑤一对内力功功率：①定义式②意义③平均功率④α⑤功率与加速度⑥机车 启动与最大速度1．功和冲量 冲量：——①变力冲量的求法 ②对合冲量的理解 ③一对内力的冲量功和冲量比较区别：一矢一标2．动量与动能 关系：k k mE P mp E 222==P E k ∆∆与的关系：变化k E P 一定变化；P 变化；k E 不一定变化 （二）四个规律的比较2．动量守恒定律和机械能守恒定律 （1）条件的比较碰撞模型 （2）典型问题 反冲与爆炸 三．功能关系 功=能的变化 ∑∆=k i E W∑∆+∆=p k E E W 除重力 ∑∆+∆=弹除弹力p k E E W ∑∆+∆=电除电力p k E W ε∑+∆=电除安培力E E W k电电弹安培力弹力电场力除重力E E E E W p p k +∆+∆+∆+∆=∑ε,,,即：功的表述中已考虑某力对应的能，在能量变化的表述中不考虑该力对应的能的变化。
测评网学习资料-2008年普通高校招生模拟考试物理卷
绝密★启用前 试卷类型：A广东省汕头市2008年普通高校招生模拟考试物 理本试卷分选择题和非选择题两部分，共8页，满分为150分．考试用时120分钟． 注意事项：1. 答卷前，考生务必用黑色字迹的钢笔或签字笔将自己的姓名和考生号、座位号分别填写在答题卡上.2．选择题每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试题卷上.3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡上各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液．不按以上要求作答的答案无效.4．考生必须保持答题卡的整洁，考试结束后，将本试卷和答题卡一并交回.第一部分 选择题（共48分）一、本题共12小题，每小题4分，满分48分．在每小题给出的四个选项中，有一个或一个以上选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分． 1．以下是力学中的三个实验装置，由图可知这三个实验共同的物理思想方法是 ( )A ．极限的思想方法B ．放大的思想方法C ．控制变量的方法D ．猜想的思想方法2．钚239（u P 23994）可由铀239（U 23992）经过衰变而产生．下列说法正确的是A ．u P 23994与U 23992的核内具有相同的中子数 B ．u P 23994与U 23992的核内具有相同的质子数 C ．U 23992经过2次β衰变产生u P 23994 D ．U 23992经过1次α衰变产生u P 23994显示玻璃瓶受力形变显示桌面受力形变测定引力常数3．在静止的小车内，用细绳a 和b 系住一个小球，绳a 处于斜向上的方向，拉力为F a ，绳b 处于水平方向，拉力为F b ，如图所示．现让小车从静止开始向右做匀加速运动，此时小球A ．F a 变大，F b 不变B ．F a 变大，F b 变小C ．F a 变大，F b 变大D ．F a 不变，F b 变小4．如图所示，电路中A 、B 是完全相同的灯泡，L 是一带铁芯的线圈．开关S 原来闭合，则开关S 断开的瞬间A ．L 中的电流方向改变，灯泡B 立即熄灭 B ．L 中的电流方向不变，灯泡B 要过一会才熄灭C ．L 中的电流方向改变，灯泡A 比B 慢熄灭D ．L 中的电流方向不变，灯泡A 比B 慢熄灭5．铁路转弯处的弯道半径r 是根据地形决定的．弯道处要求外轨比内轨高，其内外轨高度差h 的设计不仅与r 有关，还与火车在弯道上的行驶速率v 有关．下列说法正确的是 A ．v 一定时，r 越小则要求h 越大 B ．v 一定时，r 越大则要求h 越大 C ．r 一定时，v 越小则要求h 越大 D ．r 一定时，v 越大则要求h 越大 6．图示为氢原子的部分能级图．关于氢原子能级的跃迁，下列叙述中正确的是A ．用能量为10.21eV 的光子照射，可使处于基态的氢原子跃迁 到激发态B ．用能量为11.0eV 的光子照射，可使处于基态的氢原子跃迁 到激发态C ．用能量为14.0eV 的光子照射，可使处于基态的氢原子电离D ．大量处于基态的氢原子吸收了能量为12.10eV 的光子后，能 辐射3种不同频率的光7．一物块以某一初速度沿粗糙的斜面向上沿直线滑行，到达最高点后自行向下滑动，不计空气阻力，设物块与斜面间的动摩擦因数处处相同，下列哪个图象能正确地表示物块在这一过程中的速率与时间的关系？8．图中MN 是由一负点电荷产生的电场中的一条电场线．一个带正电的粒子+q 飞入电场后，只受电场力的作用下沿一条曲线（图中虚线）运动，a 、b 是该曲线上的两点，则 A ．a 点的电场强度E a 小于b 点的电场强度E b B ．a 点的电势U a 低于b 点的电势U bC ．粒子在a 点的动能E ka 小于在b 点的动能E k bD ．粒子在a 点的电势能E pa 低于在b 点的电势能E pb9．在如图所示装置中，两物体质量分别为m 1、m 2，悬点a 、b 间的距离远大于滑轮的直径，不计一切摩擦，整个装置处于静止状态．由图可知 A ．α一定等于β B ．m 1一定大于m 2 C ．m 1一定小于2m 2D ．m 1可能大于2m 210．某同学用如图所示的电路进行小电机M 的输出功率的研究，其实验步骤如下所述，闭合电键后，调节滑动变阻器，电动机未转动时，电压表的读数为U 1，电流表的读数为I 1；再调节滑动变阻器，电动机转动后电压表的读数为U 2，电流表的读数为I 2，则此时电动机输出的机械功率为A ．112222I U I I U -B ．1122IU IC ．1122I U I U -D ．22I U11．如图所示，位于光滑水平桌面上的小滑块P 和Q 都可视作质点．Q 与轻质弹簧相连．设Q 静止，P 以某一初速度向Q 运动并与弹簧发生碰撞，一段时间后P 与弹簧分离．在这一过程中，下列说法正确的是A ．P 与弹簧分离时，Q 的动能达到最大B ．P 与弹簧分离时，P 的动能达到最小C ．P 与Q 的速度相等时，P 和Q 的动能之和达到最小D ．P 与Q 的速度相等时，P 的动能达到最小12．边长为L 的正方形金属框在水平恒力F 作用下运动，穿过方向如图的有界匀强磁场区域．磁场区域的宽度为d （d >L ）．已知ab 边进入磁场时，线框的加速度恰好为零．则线框进入磁场的过程和从磁场另一侧穿出的过程相比较，有A ．产生的感应电流方向相反B ．所受的安培力方向相反C ．进入磁场过程的时间等于穿出磁场过程的时间D ．进入磁场过程的发热量少于穿出磁场过程的发热量第二部分 非选择题（共102分）二、非选择题部分共9小题，满分102分.其中13-14题为选做题，考生只能在13、14题中选择一题作答. 15-21题为必做题，按题目要求作答，解答题应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位.选做题 13．（8分）（适合选修3－3（含2－2）模块的考生）已知金刚石的密度为33/105.3m kg ⨯，在体积为38107.5m -⨯小块金刚石中，含有多少个炭原子？设金刚石中炭原子是紧密地排列在一起的，估算炭原子体积的大小．已知阿伏加德罗常数123100.6-⨯=mol N A ．14．（8分）（适合选修3－4模块的考生）（1）一列简谐横波，沿x 轴正向传播，t 1 = 0和t 2 = 0.25s 两个时刻的波形图如图所示，求该波的传播速度的可能值．（2）如图，一玻璃柱体的横截面为半圆形，细的单色光束从空气射向柱体的O 点（半圆的圆心），产生反射光束1和透射光束2，已知玻璃折射率为3，当入射角︒=60i 时，求反射光束1和透射光束2之间的夹角多大？必做题 15．（10 （1）填入适当的公式或文字，完善以下实验步骤： ①让木块从斜面上方一固定点D 从静止开始下滑到斜面底端A 处，记下所用的时间t ．②用米尺测量D 与A 之间的距离s ，则木块的加速度a ＝ ．③用米尺测量长木板顶端B 相对于水平桌面CA 的高度h 和长木板的总长度l ．设木块所受重力为mg ，木块与长木板之间的动摩擦因数为μ，则木块所受的合外力 F ＝_____ ．④根据牛顿第二定律，可求得动摩擦因数的表达式μ＝__________________________ ，代入测量值计算求出μ的值．⑤改变_______________________________________________，重复上述测量和计算． ⑥求出μ的平均值．（2）在上述实验中，如果用普通的秒表作为计时器，为了减少实验误差，某同学提出了以下的方案：A ．选用总长度l 较长的木板．B ．选用质量较大的木块．C ．使木块从斜面开始下滑的起点D 离斜面底端更远一些． D ．使长木板的倾角尽可能大一点．其中合理的意见是 ．（填写代号） 16．（14分）（1）图中螺旋测微器的读数是______ mm ．（2）某研究性学习小组利用图甲所示电路测量某电池的 电动势E 和内电阻r ．由于该电池的内电阻r 较小，因此在电路中接入了一阻值为2.00Ω的定值电阻R 0．闭合开关K ，调整电阻箱的阻值，读出电压表相应的示数，得到了如下数据（R 和U 分别表示电阻箱读数和电压表读数）：为了比较准确地得出实验结论，该小组的同学准备用图象来处理实验数据，图象的纵坐标表示电压表读数U ，则图象的横坐标表示的物理量应该是____________ ．计算出与各组数据对应的该物理量并填在表格中，在图乙所示的图象中作图，利用图象得到 E =_______V ，r = _______Ω．17．（12分）一理想的降压变压器，原线圈上所加电压为11kV ，副线圈通过输电导线向用户供电，输电导线的总电阻 R 0.05Ω，用户的用电器（假设是纯电阻）得到的电压为220V 、消耗的电功率为44kW ．求变压器原、副线圈的匝数比21:n n ．18．（12分）我国成功发射了“嫦娥一号”探测卫星，标志着中国航天正式开始了深空探测新时代．已知月球的半径约为地球的41，月球表面的重力加速度约为地球的61．地球半径R 地 = 6.4×103km ，地球表面的重力加速度g = 9.8m/s 2．求绕月球飞行的卫星的周期最短约为多少？（计算结果保留1位有效数字）19．（14分）在直径为d 的圆形区域内存在着均匀磁场，磁感应强度为B ，磁场方向垂直于圆面指向纸外．一电荷量为q 、质量为m 的带正电粒子，从磁场区域的一条直径AC 上的A 点沿纸面射入磁场，其速度方向与AC 成︒=15α角，如图所示．若此粒子在磁场区域运动过程，速度的方向一共改变了90º．重力可忽略不计，求：（1）该粒子在磁场区域内运动所用的时间t ． （2）该粒子射入时的速度大小v ．20．（16分）两块水平金属极板A 、B 正对放置，每块极板长均为l 、极板间距为d ．B 板接地（电势为零）、A 板电势为+U ，重力加速度为g ．两个比荷（电荷量与质量的比值）均为Ugdm q =的带正电质点以相同的初速沿A 、B 板的中心线相继射入，如图所示．第一个质点射入后恰好落在B 板的中点处．接着，第二个质点射入极板间，运动一段时间t ∆后， A 板电势突然变为U -并且不再改变，结果第二个质点恰好没有碰到极板．求：（1）带电质点射入时的初速0v ．（2）在A 板电势改变之前，第二个质点在板间运动的时间t ∆．BAAC21．（16分）在光滑的水平面上，静止放置着直径相同的小球A 和B ，它们的质量分别为m 和3m ，两球之间的距离为L ．现用一大小为F 的水平恒力始终作用到A 球上，A 球从静止开始向着B 球方向运动，如图所示．设A 球与B 球相碰的时间极短、碰撞过程没有机械能损失，碰撞后两球仍在同一直线上运动．求： （1）A 球第一次碰撞B 球之前瞬间的速度．（2）A 球到第二次碰撞B 球之前，A 球通过的总路程S ．汕头市2008年普通高校招生模拟考试物理试题答案及评分标准一、答案及评分标准：每小题4分，共48分。
测评网学习资料-高二物理2008年理综考纲各地解读
2008年理综考纲各地解读08年高考命题的趋势，应该会有五大特点。
第一个特点是保持相对稳定性。
因为高考是关系千家万户的事情，关系人的命运，所以咱们高考要保持相对稳定。
指哪些方面呢？一个就是题型相对稳定，一个难度基本稳定，再一个易中难的比例相对稳定。
这样的话才能使广大的考生和家长处于比较平和的心态，这样的话从当前整个党中央国家的关注民生也是一个很重要的，和谐社会嘛！再一个咱们今年是奥运年，6月份高考，8月份奥运会，差两个月，你要高考有很大的变化，出现了很多的动荡甚至有人可能还要到北京来上访，那显然就不合适了，所以肯定是稳定的，这是第一点。
第二点，就是主干知识年年考，非主干知识轮流考，这个至关重要。
因为有的考生不知道今年到底怎么考，到现在还是有一点儿糊里糊涂，所以咱们应该明确，高考就是要考主干知识。
为什么呢？因为咱们考主干知识这样才能更有利于公平、公正，就是说你不要到处去打听信息，不用去猜题，就是要考基础的东西，主干的东西，那什么是主干知识？有三个条件。
第一个条件就是说在教材中篇幅比较大的。
第二个老师讲课用的时间比较多的。
第三个近三年高考在这儿出题出的比较多，而且分值还比较高，不只是一个选择题，可能要到20分左右。
对物理来说，物理课比如热血、光学、原子物理学包括振荡都是一道选择题6分，而主干知识在哪里呢？力学和电学，力学的分数大概在50还多一些，电学的分数在50少一点儿，而力学的内容那么多，那主干知识就是牛顿定律，还有能量守恒。
而电学的部分主要是电场、磁场和电磁感应，这是肯定的，所以你把主要的精力放在这儿是没错的。
从化学来看，它从基本理论，基本概念那方面考的东西还是比较多的，九个方面里面至少要考五六个方面，有一些是肯定要考的，比如元素周期率或者是化学平衡，氧化还原这些是可能要考的，年年都不落。
对于无机这部分，内容讲得很多，但是咱们高考考过的是哪些呢？比如说像钠、镁、铝、铁，年年都是如此，有机不用说，准是考同分异构。

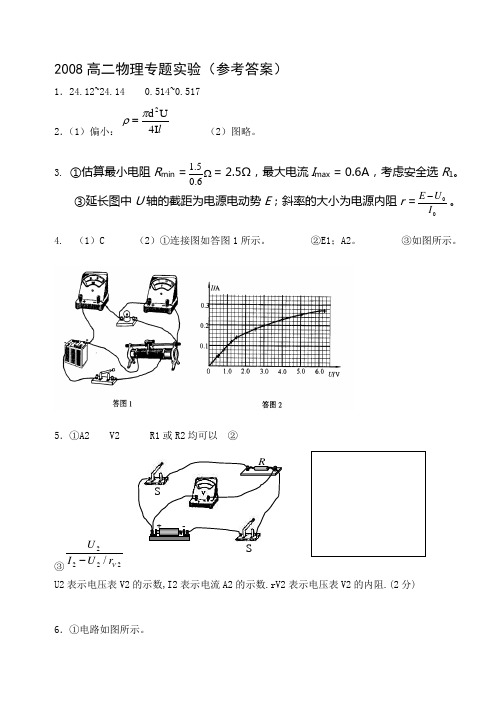

2008高二物理专题实验(参考答案)
2008高二物理专题实验（参考答案）1．24.12~24.14 0.514~0.5172．（1）偏小：l I 4Ud 2πρ=（2）图略。
3. ①估算最小电阻R min =Ω6.05.1= 2.5Ω，最大电流I max = 0.6A ，考虑安全选R 1。
③延长图中U 轴的截距为电源电动势E ；斜率的大小为电源内阻r =0I U E -。
4. （1）C （2）①连接图如答图1所示。
②E1；A2。
③如图所示。
5．①A2 V2 R1或R2均可以 ②③2222/V r U I U - U2表示电压表V2的示数,I2表示电流A2的示数.rV2表示电压表V2的内阻.(2分)6．①电路如图所示。
S②21221I I R I I - I1是外电阻为R1时的电流，I2是外电阻为R1和R2串联时的电流7．①换挡，由×10Ω倍率改为×100Ω倍率 ②将两表笔短接，重新调零 ③将待测电阻接在两表笔之间，待指针稳定后读数 测量结果3000Ω （2）15V D电路图 实物连接8．①电路如图所示 ②R1 ③122n n R n -9．（1）F 、C 、B 、A 、E 、D（2）①同时测定二极管上的电流和电压时，由欧姆定律分析表格中的每一组数据，可以看出发光二极管的电阻是变化的，变化的范围大约在100Ω~500Ω之间。
故电流表的内阻对测量影响较大，利用电流表外接法误差小。
而测量数据用从0开始，用滑动变阻器分压式接法，才能得到足够多的数据。
②将表格提供的数据在方格纸上描点，可画出U —I图线如图丙中的曲线所示。
③根据U —I 图线可知，当二极管的工作电压为2.0V 时，工作电流约为12mA ，按串联电路的特点知，串联电阻上分到电压应为 1.0V ，故得应串的电阻为Ω=Ω⨯==-83101213I U R 。
（81Ω—86Ω）都算正确）（按表格数据运算的不给分）10．①（2分）ABEFGH.解析：根据测电阻实验原理、给定器材，实验要求。
测评网学习资料-2008年福建省普通高中毕业班质量检查物理
2008年福建省普通高中毕业班质量检查物 理 试 题(满分：100分 考试时间：90分钟)本试卷分第Ι卷(选择题)和第Ⅱ卷(非选择题)两部分，共100分。
第1卷(选择题共40分)一、本题共10小题，每小题4分，共40分。
在每小题的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选不全的得2分，选错或不答的得0分。
1．下列说法中正确的是( )A ．微波是一种电磁波，它和声波一样都只能在介质中传播B ．微波炉中产生的微波是原子外层电子受激发后产生的C ．手机是利用电磁波传递信息的D ．电视机遥控器是利用发出紫外线脉冲信号来变换频道的 2．关于热现象，下列说法中正确的是( ) A ．物体对外界做功，物体的内能一定减少 B ．气体的温度降低，气体的压强可能增大 C ．热量不可能由低温物体传递到高温物体D ．水的体积很难被压缩，这是由于分子间存在斥力的原因3．如图所示，位于光滑水平桌面上的小滑块P 和Q 都可视作质点，P 的质量为m ，Q 的质量为2m ，Q 与轻质弹簧相连。
Q 原来静止，P 以一定初动能E 向Q 运动并与弹簧发生碰撞。
在整个过程中，弹簧具有的最大弹性势能等于( )A ．EB ．E 32C ．E 21 D ．E 214．氢原子的能级如图所示，用光子能量为12.75eV 的光照射一群处于基态的氢原子，最多能观测到氢原子发射不同波长的光有( )A ．3种B ．4种C ．5种D ．6种5．一列简谐横波某时刻的波形如图甲所示，从该时刻开始计时，图中质点A 的振动图象如图乙所示。
则( )A ．这列波沿x 轴正方向传播B ．这列波的波速是25m/sC ．从该时刻起经0.4s ，质点A 通过的路程是16cmD ．从该时刻起，质点P 将比质点Q 先回到平衡位置 6．某离子速度选择器的原理示意图如图所示，在一半径为R=0.1m 的圆柱筒内有B=1×10-2T 的匀强磁场，方向平行于轴线，在圆柱筒截面某一直径两端筒壁上开有小孔a 、b 分别作为入射孔和出射孔。
2008学年高考物理试题汇编-实验.doc
2008年高考物理试题汇编-实验部分【宁夏卷】22.（15分）I.右图为一正在测量中的多用电表表盘.（1）如果是用×10Ω档测量电阻，则读数为Ω。
（2）如果是用直流10 mA档测量电流，则读数为 mA。
（3）如果是用直流5 V档测量电压，则读数为 V。
Ⅱ.物理小组在一次探究活动中测量滑块和木板之间的动摩擦因数。
实验装置如图，一表面粗糙的木板固定在水平桌面上，一端装有定滑轮；木板上有一滑块，其一端和电磁打点计时器的纸带相连，另一端通过跨过定滑轮的细线和托盘连接。
打点计时器使用的交流电源的频率为50 Hz。
开始实验时，在托盘中放入适量砝码，滑块开始做匀加速运动，在纸带上打出一系列小点。
（1）上图给出的是实验中获取的一条纸带的一部分：0、1、2、3、4、5、6、7是计数点，每相邻两计数点间还有4个打点（图中未标出），计数点间的距离如图所示。
根据图中数据计算的加速度a= (保留三位有效数字)。
(2)回答下列两个问题：①为测量动摩擦因数，下列物理量中还应测量的有。
（填入所选物理量前的字母）A.木板的长度lB.木板的质量m1C.滑块的质量m2D.托盘和砝码的总质量m3E.滑块运动的时间t②测量①中所选定的物理量时需要的实验器材是。
（3）滑块和木板间的动摩擦因数μ＝（用被测物理量的字母表示，重力加速度为g）.和真实值相比，测量的动摩擦因数（填“偏大”或“偏小”）。
写出支持你的看法的一个论据：。
『答案』Ⅰ(1)60(2)7.18(3)3.59Ⅱ(1)0.495~0.497m/s2(2)① CD （1分）(3)gma mmgm232 3)(+-【四川卷】22．（17分）I．（9分）一水平放置的圆盘绕过其圆心的竖直轴匀速转动。
盘边缘上固定一竖直的挡光片。
盘转动时挡光片从一光电数字计时器的光电门的狭缝中经过，如图1 所示。
图2为光电数字计时器的示意图。
光源A 中射出的光可照到B 中的接收器上。
若A 、B 间的光路被遮断，显示器C 上可显示出光线被遮住的时间。
2008届高考物理复习基础题汇编(215题含答案)
2008届高考物理复习基础题汇编（215题含答案）一、选择题1. 在物理学发展史上，有一些定律或规律的发现，首先是通过推理论证建立理论，然后再由实验加以验证.下列叙述内容符合上述情况的是：（ BC ）A.爱因斯坦提出了量子理论，后来普朗克用光电效应实验提出了光子说B.牛顿发现了万有引力，经过一段时间后卡文迪许用实验方法测出引力常量的数值，从而验证了万有引力定律C.麦克斯韦提出电磁场理论并预言电磁波的存在，由赫兹用实验证实了电磁波的存在D.汤姆生提出原子的核式结构学说，后来由卢瑟福用α粒子散射实验给予了验证2．若在“神舟六号”飞船的太空实验室进行以下实验，其中不能顺利完成的是（D）A、将金粉和铜粉混合B、将牛奶加入水中混合C、蒸发食盐水制取食盐晶体D、用漏斗、滤纸过滤除去水中的泥沙3．欲使在粗糙斜面上匀速下滑的物体静止，可采用的方法是（ B ）A ．在物体上叠放一重物B ．对物体施一垂直于斜面的力C ．对物体施一竖直向下的力D ．增大斜面倾角4．下列说法正确的（BD ）A、一质点受两个力作用且处于平衡状态，这两个力在同一段时间内的冲量一定相同B、一质点受两个力作用且处于平衡状态，这两个力在同一段时间内做的功或者都为0，或者大小相等符号相反C、在同样时间内，作用力和反作用力的功大小不一定相等，但正负号一定相反D、在同样时间内，作用力和反作用力的功大小不一定相等，正负号也不一定相反5．如图所示，把一个真空罐放在光滑水平桌面上，假设罐周围空气不流动，当罐的右侧刺破一个小孔时，此时罐所受合力（A）A．方向向右 B．方向向左C．大小为零 D．无法判断6．一辆汽车在恒定的功率牵引下，在平直公路上由静止出发，经4min的时间行驶1.8km，则在4min末汽车的速度（ BD ）A、等于7.5m/sB、大于7.5m/sC、等于15m/sD、15m/s7．弹性轻绳的一端固定在O点，另一端拴一个物体，物体静止在水平地面上的B点，并对水平地面有压力，O点的正下方A处有一垂直于纸面的光滑杆，如图所示，OA为弹性轻绳的自然长度现在用水平力使物体沿水平面运动，在这一过程中，物体所受水平面的摩擦力的大小的变化情况是（ C ）A ．先变大后变小B ．先变小后变大C ．保持不变D ．条件不够充分，无法确定8．弹簧秤挂在升降机的顶板上，下端挂一质量为2kg 的物体当升降机在竖直方向上运动时，弹簧秤的示数始终是16N．如果从升降机的速度为3m/s时开始计时，则经过1s，升降机的位移可能是（g取10m/s2）（ AC ）A．2m B．3m C．4m D．8m9．物体从粗糙斜面的底端，以平行于斜面的初速度υ0沿斜面向上（ B ）A ．斜面倾角越小，上升的高度越大 B．斜面倾角越大，上升的高度越大C ．物体质量越小，上升的高度越大 D．物体质量越大，上升的高度越大10．如图所示，小球沿斜面向上运动，依次经过a、b、c、d到达最高点e，已知ab = bd = 6m，bc = 1m，小球从a到c和从c到d所用的时间都是2s．设小球经b、c时的速度分别为υb、υc ，则（ ABD ）A．υb = 10m/s B．υc = 3m/sC．de＝5m D．从d到e所用时间为4s11．如图，一轻杆一端固定在O点，另一端固定一小球，在竖直平面内做圆周运动，通过最高点时，由于球对杆有作用，使杆发生了微小形变，关于杆的形变量与球在最高点时的速度大小关系，正确的是（ C ）A．形变量越大，速度一定越大B．形变量越大，速度一定越小C．形变是为零，速度一定不为零D．速度为零，可能无形变12．如图所示，一小球沿竖直放置的光滑圆环形轨道做圆周运动，圆环的半径为R．关于小球的运动情况，下列说法中正确的是（ ACD ）A．小球的线速度的方向时刻在变化，但总在圆周切线方向上B．小球的加速度的方向时刻在变化，但总是指向圆心的C．小球的线速度的大小总大于或等于RgD．小球通过轨道最低点的加速度的大小一定大于g13．如图所示为杂技“顶杆”表演，一人站在地上，肩上扛一质量为M的竖直竹竿，当竿上一质量为m的人以加速度a加速下滑时，竿对“底人”的压力大小为（B）A．(M+m)g B．(M+m)g-maC．(M+m)g+ma D．(M-m)g14．如右图所示，轻绳一端系在质量为m的物件A上，另一端系在一个套在粗糙竖直杆MN的圆环上.现用水平力F拉住绳子上一点O，使物件A从图中实线位置缓慢下降到虚线位置，但圆环仍保持在原来位置不动.则在这一过程中，环对杆的摩擦力F1和环对杆的压力F2的变化情况是（D）A．F1保持不变，F2逐渐增大B．F1逐渐增大，F2保持不变C．F1逐渐减小，F2保持不变D．F1保持不变，F2逐渐减小15．如图所示，质量相同的物体分别自斜面AC和BC的顶端由静止开始下滑，物体与斜面间的动摩擦因数相同，物体滑至斜面底部C 点时的动能分别为E1和E2，下滑过程中克服摩擦力所做功分别为W1和W2，则（D）A．1E＞2E，1W＜2WB．1E＝2E，1W＞2WC．1E＜2E，1W＞2WD．1E＞2E，1W＝2W16．甲乙两球在水平光滑轨道上向同方向运动，已知它们的动量分别P1=5kg.m/s，P2=7kg.m/s,甲从后面追上乙并发生碰撞，碰后乙球的动量变为10 kg.m/s，则二球质量m1与m2间的关系可能是下面的哪种？（C）A．m1=m2 B．2m1=m2 C．4m1=m2 D．6m1=m217．如图10-1所示，在光滑的水平支撑面上，有A、B两个小球。
实验专题(高二物理学业水平测试实验专题)
实验专题江苏省盱眙中学高二年级刘洋一、探究、实验：用电火花计时器（或电磁打点计时器）探究匀变速直线运动速度随时间的变化规律（a）【考点解读】1．探究目的：利用打点计时器或电火花计时器探究小车在重物牵引下的运动特点，根据纸带记录的点研究小车速度的变化规律。
2．探究过程：（1）“探究小车速度随时间变化规律”的实验原理如图2-1-1所示，请写出实验所需的器材：_____________________________________________________________________（2）根据原理图，安装好实验装置，将小车停在靠近打点计时器处，先___ ___后,再，让小车拖着纸带运动，打点计时器就在纸带上打下一列小点，换上新的纸带,重复实验三次。
（3）从三条纸带中选择一条点迹清晰且所有点都在同一直线上的纸带，舍掉开头一些比较密集的点，在后边便于测量的地方找一个开始点标上O，为了测量方便和减小误差，在选好的开始点后面每打五次点取一个点，这个点叫做计数点，并标明1、2、3……（如图2-1-2所示），两个相邻计数点的时间间隔就是T=5×0.02s=0.1s。
距离分别是x1、x2、x3……（4）增减所挂的钩码数，重复实验步骤(2)～(3)，再做两次实验.3．数据处理（1）利用纸带计数点间距离x1、x2、x3……和相对应的时间，根据第一章用打点计时器测量瞬时速度的方法,得出各计数点的瞬时速度，v1 = 、v2 = 、……其中Ｔ＝0.1s；求出各计数点的瞬时速度后，由加速度的定义：a =Δv/Δt计算出小车做直线运动的加速度a。
运用“拟合”描点法画v-t图象：在科学上,为了描述实验中测量量之间的关系,先将其在坐标系中描点,然后用一条曲线(包括直线)“拟合”这些点,使画出的曲线两侧的点数大致相同,这种描点方法叫拟合描点法。
每次实验，描出的几个点都大致在一条直线上，由于实验误差是不可避免的,所以有些点会落在直线的左边,有些点落在了直线的右边，如果是没有误差的理想情况，这些点才能全部落在直线上。
2007-2008学年度第二学期高二综合检测试题物理
2007-2008学年度第二学期高二综合检测试题物 理 2008.6一、本题共15小题，在每小题给出的四个选项中，只有一个选项是符合题意的。
（每小题3分，共45分） 1．下列物理量中，属于矢量的是A ．时间B ．质量C ．电阻D ．磁感应强度 2．三个大小分别为5N 、3N 和7N 的共点力，它们合力的大小不可能是 A ．1N B ．10N C ．6ND ．17N3．关于加速度和速度的关系，下列说法中正确的是 A ．速度越大，加速度也越大 B ．加速度越大，速度也一定越大C ．速度不改变，加速度一定为零D ．速度改变量越大，加速度一定越大4．单摆在振动过程中，当摩擦和空气阻力可以忽略不计时，振动系统A ．在平衡位置时，动能最小，势能最小B ．在平衡位置时，动能最大，势能最小C ．在位移最大时，动能最大，势能最小D ．在位移最大时，动能最小，势能最小5．如图1所示，匀速上升的电梯天花板上悬挂着一个劲度系数k 的轻弹簧，弹簧下端拴一个质量为m 的小球，小球相对电梯处于静止状态时，轻弹簧的伸长等于A ．0B ．mkgC ．kmg D ．mgk6．如图2所示，在水平台面上的A 点有一个质量为m 的物体以初速度v 0被抛出，不计空气阻力，当它到达B 点时，物体的动物为A ．mgH mv +2021 B ．mghmv +2021C ．mgH – mghD ．)(2120h H mg mv -+7．如图3所示，以下说法中正确的是 A ．周期为4s 振幅为4cm B ．2s 末质点速度为负方向，加速度最大C ．3s 末质点速度为零，加速度为正的最大值D ．5s 末质点速度为最大值，而加速度为零 8．人们生活中常说的热能，物理学中称为内能，以下对内能的认识正确的是A ．物体的内能只跟物体的温度有关B ．物体的内能只跟物体的体积有关C ．只有热传递才能改变物体的内能D ．做功和热传递都能改变物体的内能9．真空中的两个点电荷，电荷分别为Q 和2Q ，相距为r 时相互作用的静电力大小为F ；若将这两个点电荷之间的距离变为2r ，其他条件不变，则它们之间的静电力大小是A ．F21 B ．2F C ．F41 D ．4F10．在图4所示的各图中，分别标出了通电直导线的电流方向、导线所受的磁场力方向以及磁场方向，其中关于三者方向的关系正确的是11．电动势为E ，内电阻为r 的电源，第一次接上阻值为8r 的电阻丝，第二次将该电阻丝对折成两段再接在此电源上，则前后两次电阻丝上获得的电功率之比为A ．1 : 3B ．1 : 2C ．1 : 4D ．以上答案都不对 12．如图5所示，一根长直导线穿过载有恒定电流的金属圆环的中心且垂直于环的平面，导线和环中的电流方向如图所示，则环受到的磁场力为 A ．沿环半径向外 B ．沿环的半径向内C ．水平向左D ．等于零13．由电场强度的定义式E =qF 可知，在电场中的同一点A ．电场强度E 跟F 成正比，跟q 成反比B ．无论检验电荷所带的电荷量如何变化，qF 始终不变C ．电场中某点的场强为零，则在该点的电荷受到的电场力不一定为零D ．一个不带电的小球在P 点受到的电场力为零，则P 点的场强一定为零请考生注意：在下面14、15两题中，第题有①、②两道小题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2008年高考设计性实验复习专题命题趋势近几年，高考试卷中实验题发生了明显的变化，已跳出了课本分组实验的范围，不仅延伸到演示实验中，而且出现了设计型实验。
考试大纲不仅要求考具备扎实的基础知识，能综合应用知识解决实际问题，而且还提出“能根据要求灵活地运用已学过的物理理论、实验方法和实验仪器，设计简单的实验方案并处理相关的实验问题”，在物理科《考试说明》中，更明确地把“设计和完成实验的能力”作为五个考试目标中的一个目标。
在近两年的江苏高考试题中，设计型实验具有很好的测试效果。
全国的高考试题中对实验的考查也在逐步转向设计型的实验，它必将是今后高考物理实验命题的热点。
完整的设计一个实验，要经历多个环节，在实际考查中，一般不会考查全部环节，而是只考查其中的几个环节，有的题目给出条件和实验器材，要求阐述实验原理；有的给出实验电路图，要求领会实验原理，确定需测物理量及计算公式；有的则要求考生根据操作步骤及测定的物理量判断出实验原理……虽然考查方式不尽相同，但目前高考中几乎所有的设计型实验题都有一个共同点，都是在给出实验器材的前提下进行考查的，而且都以不同方式或多或少的对实验原理作一定的提示。
教学目标：1．通过专题复习，掌握设计性实验题的分析方法和思维过程，提高解答设计性实验题的能力。
2．能根据要求灵活运用已学过的自然科学理论、实验方法和仪器，设计简单的实验方案并处理相关的实验问题教学内容：一、什么是设计性物理实验设计性物理实验，是依据课本中已经出现过的物理实验的基本原理、所使用的基本器材、以及在这些实验中学过的有关方法等，根据提供有关的实验器材以及实验要求，去设计一些新的实验方案，并按照实验设计方案及要求，完成实验有关内容。
二、设计性实验的设计原则(1)合理性原则：:实验方案所依据的原理应当符合物理学的基本原理，实验装置或电路能够圆满完成实验的要求。
(2)安全性原则：实验进行的过程中不会对实验装置和器材造成损坏，不会对人身造成危害。
如每个电路元件上的电流、电压、电功率不超过元件的额定值，电源的电流不能超过电源允许输出的最大电流，电压表、电流表不能超过其量程。
(3)准确性原则：根据实验的需要，选用精度合适的测量工具，但对某个实验来讲，精确程度够用即可，并不是精度越高越好。
对各种电表，一般要求它的实际读数不小于量程的2／3，使用欧姆表进尽可能使指针在中心刻度附近；为减少测量的影响，应选择内阻较小的电流表和内阻较大的电压表。
(4)方便性原则：实验时需考虑调节方便，便于操作，如滑动变阻器的选择，既要考虑它的额定电流，又要考虑它有阻值范围，在二者都能满足实验要求的情况下，还要考虑阻值大小对实验操作中是否调节方便的影响。
三、设计思路实验设计过程可用下面的框图表示解决设计型实验问题的关键是确定实验原理，它是进行实验设计的根本依据和起点，它决定应当测量那些物理量、如何安排实验步骤、如何处理数据等。
实验原理的确定，要根据问题的要求和给出的条件，回顾分组实验和演示实验，寻找能够迁移应用的实验原理，或者回顾物理原理，寻找有关的物理规律，设法创设相关的物理情景，并根据已掌握的基本仪器核对是否能够测出必须测定的物理量。
因此，掌握基本仪器的使用方法、基本的实验方法和基本物理原理是解答设计型实验题的基础。
四、例题精选例1、将满偏电流I g =300μA 、内阻未知的电流表改装成电压表并进行核对． (1)利用如图所示的电路测量电流表的内阻(图中电源的电动势E=4V ) ：先闭合S 1，调节R ，使电流表指针偏转到满刻度；再闭合S 2，保持R 不变，调节R ′，使电流表指针偏转到满刻度的2／3，读出此时R ′的阻值为200Ω，则电流表内阻的测量值R g = Ω。
(2)将该表改装成量程为3V 的电压表，需 （填“串联”或“并联”）阻值为R 0= Ω的电阻。
(3)把改装好的电压表与标准电压表进行核对，试在答题卡上画出实验电路图和实物连 接图。
GG【析与解】此题虽然不是半偏法，但与半偏法的原理相似，电流表指针为2／3，说明流过R′的电流是1／3，因此由并联电路的分流关系可得电流表的电阻为R′的电阻的一半。
电流表改装成电压表时应串联一个分压电阻R分=(U-I g*R g) ／I g=9900Ω。
改装后的电压表在校表时应把滑动变阻器接成分压式接法。
【答案】（1）100 （2）串联9900 （3）【小结】1.本题属设计性实验，它用到的原理和电路的选择均源于学生实验。
考题中的设计性实验涉及到的原理和实验的方法也多源于课本。
因此在进行实验复习时把重点放在实验的原理和实验方法及仪器的操作和读数上。
在进行实验设计时，先根据题目要求和给出的条件，回顾分组实验和演示实验，寻找能够迁移应用的实验原理。
依据类似的实验确定实验原理和方法。
这是解决设计性实验的主要渠道。
2.滑动变阻器的接法在以下三种情况下必须采用分压式接法：①要求被测部分电压变化范围尽可能大(或从零调起) ②电压表或电流表量程不够③变阻器电阻远小于被测电阻。
3.实物电路连接时按一定顺序并注意规范要求(参照附录)例2．从下表中选出适当的器材，设计一个电路，来测量A1的电阻r1，要求方法简捷，有尽可能高的测量精度，并测得多组数据。
（1） 画出电路图，标明所选用器材的符号。
（2） 若选测量数据中的一组来计算，所选用的表达式为r 1＝___________，式中各符号的物理定义是：___________。
【析与解】由于本题要求测电流表内阻，给出的器材中又有电压表和电流表，首先联想到伏安法测电阻。
由于待测电流表A 1的量程I 1=10mA 。
，内阻r 1约为40Ω，则电流表A 1两端的最大电压为U 1m =I 1m r 1=10×10-3×40V=0.4V 。
若用量程为10V 的电压表与电流表A 1并联测电压，电压表读数误差太大，不符合精确性原则的要求，此电压表不能选用。
既不能直接用伏安法测电流A 1的电阻。
注意到电流表A 2的内阻r 2=750Ω为已知，实验中流过电流表A 1和电流表A 2电流又可以读出，就可以想到用分流关系来测量电流表A 1的电阻。
再看电流表A 2两端的最大电压为U2m =I 2m r 2=500×10-6×750V=0.375V ，并联使用时两电流表的读数符合准确性原则。
这样就可以用I 1 r 1=I 2 r 2，即r 1= I 2 r 2／I 1来计算电流表A 1的电阻。
另外根据实验的其他要求连成如图所示电路。
【小结】1.通常在确定实验的原理时，可把给定的器材能够测量出的物理量看作已知量，再加上题目直接给出已知量，把要测定的物理量看作末知量，这样就可以看成一个同学们熟悉计算题。
就可以把此题的结论作为测量的原理。
这是设计性实验原理确定的又一途径。
2.本题实质也可以看伏安法电阻的变形。
由于电流表A2的电阻为已知，可由电流表读数和电流表A2的电阻计算出电压，即把电流表A2当做电压表使用，由此电压和电流表A1的读数也可以测量出电流表A1的电阻。
同理在已知电压表内阻的情况下，也可以求出流过电压表的电流，即把已知电阻的电压表当作电流表使用。
例3．如图所示，水平桌面上固定着斜面体A ，有小铁块B 。
斜面体的斜面是曲面，由其截面图可以看出曲线下端刚好在桌子边沿，并且其切线是水平的。
现提供的实验测量工具只有：天平，直尺。
其他的实验器材可根据实验需要自选。
现要设计一个实验，测出小铁块B自斜面顶端由静止下滑到底端的过程中，摩擦力对小铁块B做的功，请回答下列问题：（1）除提供的器材外，还需选用的器材是________________。
（2）简要说明要测量的物理量及表示符号________________。
（3）写出实验结果的表达式（重力加速度已知）________________。
【析与解】物体由曲面顶端下滑到底端的过程中，只有重力和摩擦力做功，二力做功的代数和等于物体动能的变化量，因此只要测出物体下滑过程中重力的功W G=mgh ，利用平抛运动的有关知识测出物体滑到曲面底端时的速度为v，可得E k=mv2 /2，再利用动能定理：W G－W f= mv2 /2，即可求出摩擦力的功W f = W G－mv2 /2 ，因此本题答案如下：（1）白纸、复写纸、重锤（2）斜面高度h，B的质量m，桌面到水平地面的高度H，B离开桌面它的水平飞行距离s（3）mgh－mgs2／(4H)=mg(4Hh－s2) ／(4H)【小结】本题中物体A下滑至曲面时速度的测量是本题的解题关键，解题中运用了“转换”的思想方法，把不易测量的速度借助已有的经验来进行测量。
要提高设计实验能力，必须认真体会物理教材上的实验思想，其实物理教材蕴含大量的实验设计方法。
将某些不易显示、不易直接测量的物理量转化为易于显示、易于测量的物理量的方法称为转换法（间接测量法）。
物理中的转化思想是设计性实验的一个基本思想。
设计性实验题把能力考查提高到前所未有的高度，面对设计性实验题，学生往往有“满山是石头，无处下锄头”之感。
但是，科任老师如能指导学生做好基本的实验原理、方法、仪器的复习，同时重点讲授实验的设计思路，提高了学生实践和创新能力，学生处理设计性实验题时，自然会抽丝剥茧，水到渠成。
五、能力训练1.（2001年高考理综卷）实验室中现有器材如实物图（1）所示，有：电池E，电动势约10V，内阻约1Ω；电流表A1，量程约10A，内阻r1约为0.2Ω；电流表A2，量程300mA，内阻r2约5Ω；电流表A3，量程250mA，内阻r3约5Ω；电阻箱R1，最大阻值999.9Ω，最小阻值改变量为0.1Ω；滑线变阻器R2，最大值100Ω；开关S；导线若干。
要求用图（2）所示的电路测量图中电流表A的内阻。
（1）在所给的三个电流表中，那几个可以用此电路精确测出其内阻？答：。
（2）在可测的电流表中任选一个作为测量对象，在实物图上连成测量电路。
（3）你要读出的物理量是_____。
用这些物理量表示待测内阻的计算公式是_ 。
图（1） 图（2）2.要测量一块多用电表直流10 mA 挡的内阻RA (约为40欧)，除此多用电表外，不有下列器材：直流电源一个(电动势约为1.5V ，内阻可忽略不计)，电阻一外个(阻值R 约为50欧)，电键一个，导线若干。
要求：(1) 写出实验步骤：(2) 给出RA 的表达式。
3. 用以下器材测量一待测电阻R x 的阻值（900～1000Ω）：电源E ，具有一定内阻，电动势约为9.0V ；电压表V 1，量程为1.5V ，内阻r 1=750Ω；电压表V 2，量程为5V ，内阻r 2=2500Ω；滑线变阻器R ，最大阻值约为100Ω；单刀单掷开关K ，导线若干。
（1）测量中要求电压表的读数不小于其量程的31，试画出测量电阻R x 的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。
