外球面轴承
外球面轴承规格型号

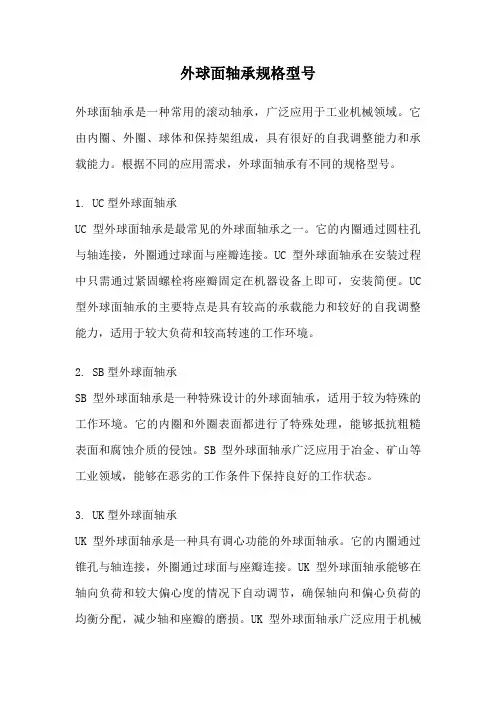

外球面轴承规格型号外球面轴承是一种常用的滚动轴承，广泛应用于工业机械领域。
它由内圈、外圈、球体和保持架组成，具有很好的自我调整能力和承载能力。
根据不同的应用需求，外球面轴承有不同的规格型号。
1. UC型外球面轴承UC型外球面轴承是最常见的外球面轴承之一。
它的内圈通过圆柱孔与轴连接，外圈通过球面与座瓣连接。
UC型外球面轴承在安装过程中只需通过紧固螺栓将座瓣固定在机器设备上即可，安装简便。
UC 型外球面轴承的主要特点是具有较高的承载能力和较好的自我调整能力，适用于较大负荷和较高转速的工作环境。
2. SB型外球面轴承SB型外球面轴承是一种特殊设计的外球面轴承，适用于较为特殊的工作环境。
它的内圈和外圈表面都进行了特殊处理，能够抵抗粗糙表面和腐蚀介质的侵蚀。
SB型外球面轴承广泛应用于冶金、矿山等工业领域，能够在恶劣的工作条件下保持良好的工作状态。
3. UK型外球面轴承UK型外球面轴承是一种具有调心功能的外球面轴承。
它的内圈通过锥孔与轴连接，外圈通过球面与座瓣连接。
UK型外球面轴承能够在轴向负荷和较大偏心度的情况下自动调节，确保轴向和偏心负荷的均衡分配，减少轴和座瓣的磨损。
UK型外球面轴承广泛应用于机械设备和输送系统中。
4. SA型外球面轴承SA型外球面轴承是一种具有自锁功能的外球面轴承。
它的内圈和外圈表面都进行了特殊处理，能够在较大振动和冲击负荷下保持良好的工作状态。
SA型外球面轴承通过安装孔和紧固螺栓将座瓣固定在机器设备上，安装简便。
SA型外球面轴承广泛应用于振动设备和冲击负荷较大的工作环境中。
外球面轴承规格型号的选择需要考虑多个因素，包括工作负荷、转速、工作温度、工作环境等。
在选择外球面轴承时，需要根据具体的应用需求和工作条件来确定最合适的规格型号。
同时，为了确保外球面轴承的正常工作，还需要进行适当的润滑和维护工作，定期检查轴承的磨损情况，并及时更换损坏的轴承。
外球面轴承是一种重要的滚动轴承，具有很好的自我调整能力和承载能力。
带座外球面球轴承标准
带座外球面球轴承标准标题: 带座外球面球轴承标准导言:带座外球面球轴承是一种常用的机械设备零件，其功能是支撑和定位旋转轴。
作为承受重载和扭矩的重要元件，带座外球面球轴承在许多行业中都起着关键作用。
本文将介绍带座外球面球轴承的标准规范，并按照列表的方式详细描述。
让我们一起来了解吧！一、产品特点:1.1 高负载能力：带座外球面球轴承能够承受较大的轴向和径向载荷，适用于重载设备。
1.2 自动对准：该类型的轴承能够自动对准轴心偏差，减少了装配和维护的复杂性。
1.3 轴向调整：具备轴向调整功能，可根据不同工况实现轴心的精密位置调整。
二、材料要求:2.1 轴承外圈和内圈材料：常用材料有高碳钢和铸铁。
高碳钢具有较高的硬度和抗磨性，适用于高速和高负荷的工作环境；铸铁具有良好的自润滑性和耐腐蚀性，通常应用于低速和低负荷的场合。
2.2 球体材料：常用的球体材料包括钢球和陶瓷球。
钢球具有较高的硬度和耐磨性，适合于一般工业应用；陶瓷球具有较低的摩擦系数和耐腐蚀性能，适用于高速和特殊环境的工作条件。
三、结构设计:3.1 外球面结构：设计为球面，使得轴承的运动更加平稳，并能够适应不同角度的工作要求。
3.2 座体结构：常见的座体结构包括塑料座体和铸铁座体。
塑料座体具有较轻的重量和耐腐蚀性能，适合于潮湿和腐蚀环境；铸铁座体具有较高的强度和刚性，适用于重负荷工况。
3.3 密封结构：轴承内部集成密封结构，能够防止灰尘、污染物和润滑脂的进入，提高使用寿命和性能稳定性。
四、安装要求:4.1 轴承和座体的配合：确保轴承和座体之间的间隙符合规范要求，避免过紧或松动，以保证轴承的正常运转。
4.2 轴承润滑：运行前应加入适量的润滑脂，保证轴承内部充满润滑剂，减少摩擦和磨损。
4.3 安装定位：对轴承进行正确的定位和对中，保证轴心与座体孔尺寸的匹配，避免偏位和振动。
结语:带座外球面球轴承标准是确保其性能和使用寿命的重要依据。
本文从产品特点、材料要求、结构设计和安装要求等方面进行了详细阐述。

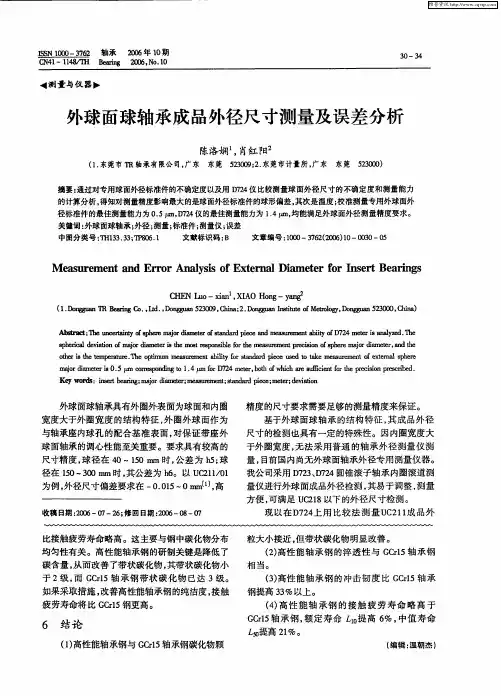

外球面球轴承成品外径尺寸测量及误差分析
Ａｍ ｒｃ ：ｈ １ｃｒ ｉｙｏｓＩ ｍ ｊ ｄ ｍｅ ｒ ｆｔ ｄｒ ｉ ｅａｄｍ ａｕｅ ｎ ￣ｙｏ 所２ ｅ ｒｓ ｌｔ ｔＴ ｅｌｌ Ｌｎ 脚Ｂ ａ ｒ ｉ ｔ ａ ａｄｐ ｃ ａ Ｉｅ ａ ｔ ｆ ｐ ｏ ａ ｅ ｏｓ ｎ ｅ ｎ ｅｓｒ ｔｔ＇ ｆ ４ｍ ｔ ｉ删 蝴 ．ｈ ｍｅ ａ ｔ ｅ Ｔｅ
Ｋｅ ｏｄ ： ｒｅ ｅ￣ ； ａ ｒ ｉ ｅ ｒｍ ａｕｅ ｅｔｓ ｎａｄｐ ｃ ； ｅ ｒｄｖａｏ ｙｗ ｒｓ ｉｓｒｂａ ｌｔ ｍ ｊ ａ ｔ ； ｅｓｒ ｎ； ａｄｒ ｉ ｅｍ ｔ ；ｅｉ ｎ ｏｄｍ ｅ ｍ ｔ ｅ ｅ ｉ ｔ
外球面球轴承具有外圈外表面为球面和内圈
精度的尺寸要求需要足够的测量精度来保证 。 基于外球面球轴承的结 构特征 ， 其成品外径
尺寸的检测也具有一定的特殊性。因内圈宽度大 于外圈宽度 ， 法采用普通 的轴 承外径测量仪测 无 量， 目前国内尚无外球面轴承外径专用测量仪器。 我公司采用 Ｄ ２ 、 ７４ ７３ Ｄ ２ 圆锥滚子轴承内圈滚道测 量仪进行外球 面成品外径检测 ， 其易于调整 ， 测量 方便 ， 可满足 ｕ ２８以下 的外径尺寸检测。 Ｃ１ 现 以在 Ｄ ２ 上用 比较法 测量 Ｕ ２ ｌ 品外 ７４ Ｃ ｌ成
维普资讯
ＩＳ ０ ０ ３ ６ 轴 承 ２ ０ 年 ｌ 期 ＳＮ １０ — ７ ２ ０６ Ｏ
Ｃ ４ Ｎ １— １ ４ ／Ｉ １８ ￣ Ｂ ａ ｉｇ ２ ０ Ｎｏ １ ｅ ｒ Ｉ ０ ６， ． ０ Ｉ
． 测 量与仪 器 ． Ｉ
外球面球轴承成 品外径尺寸测量及误差 分析
粒 大小 接 近 ， 带 状碳 化物 明显改 善 。 但
宽度大于外圈宽度 的结构特征 ， 外圈外球 面作为 与轴承座内球孔 的配合基准表面， 对保证带座外 球面轴承的调心性能至关重要。要求具有较高的 尺寸精度， 球径在 ４ ～１０ｍ ０ ５ ｍ时 ， 公差 为 ｈ ； ５ 球
外球面带座轴承规格尺寸表
UCP210-291-13/165020615960252021114387M165/8UC210-29P210UCP210-301-7/8UC210-30 UCP210-311-15/16UC210-31 UCP210-322UC210-32 UCP210UC210 UCP211-3225521917160252023126492M165/8UC211-32P211UCP211-332-1/16UC211-33 UCP211-342-1/8UC211-34 UCP211-352-3/16UC211-35 UCP211UC211 UCP212-362-1/460241 184702520251384102M165/8UC212-36P212UCP212-372-5/16UC212-37 UCP212-382-3/8UC212-38 UCP212-392-7/16UC212-39 UCP212UC212 UCP213-402-1/265265203702925271514107M203/4UC213-40P213UCP213-412-9/16UC213-41 UCP213UC213 UCP214-422-5/87026621072312527157M203/4UC214-42P214UCP214-432-11/16UC214-43 UCP214-442-3/4UC214-44 UCP214UC214 UCP215-452-13/167527521774312528163M203/4UC215-45P215UCP215-462-7/8UC215-46 UCP215-472-15/16UC215-47 UCP215-483UC215-48 UCP215UC215 UCP216-503-1/88029223278312530175M203/4UC216-50P216UCP216UC216 UCP217-523-1/48531024783312532187M203/4UC217-52P217UCP217UC217 UCP218-563-1/29032726288332733200M227/8UC218-56P218UCP218UC218Bearing Shaft Dia d Dimensions(mm)Bolt Used Bearing No.Housing No.HousingUCP317-52UCP3173-1/48511242032011045334022096401M27UC317-52UC317P317UCP318-56UCP3183-1/29011843033011045334523596401M27UC318-56UC318P318UCP319-60UCP3193-3/495125470360120503645250103411-1/8M30UC319-60UC319P319UCP320-64UCP3204100140490380120503650275108421-1/8M30UC320-64UC320P320UCP321105140490380120503650280112441-1/8M30UC321P321UCP32211015052040014055405530011746M33UC322P322UCP32412016057045014055406532012651M33UC324P324UCP32613018060048014055407535513554M33UC326P326UCP32814020062050014055407539014559M33UC328P328 BearingUint No.Shaft Dia dDimensinons(mm)Bolt UsedBearing No.Housing No.HousingWt (kg)h a e b S2S1g w Bi n(mm)(in)(in)(mm)UCPE201-81/212495311511142610M85/16UCW201-8PE203UCPE202-99/16UCW202-9UCPE202-105/8UCW202-10UCPE203-1111/16UCW203-11UCPE20112UCW201UCPE20215UCW202UCPE20317UCW203UCPE204-123/412795381613156531M103/8UC204-12PE204UCPE20420UC204UCPE205-1313/1625140105381613167034M103/8UC205-13PE205UCPE205-147/8UC205-14UCPE205-1515/16UC205-15UCPE205-161UC205-16UCPE205UC205UCPE206-171-1/16301651214821171883M141/2UC206-17PE206UCPE206-181-1/8UC206-187527521774312528163M203/4PE215UCPE215-472-15/16UC215-47UCPE215-483UC215-48UCPE215UC215Bearing Unit NO.Shaft DiadDimensions(mm)Bolt Used BearingNo.HousingNo.HousingWt (kg) (in)(mm)h a e b s1s2W Z Bi n mm inUCCP201C-8UCCP202C-9UCCP202C-10UCCP203C-11UCCP201CUCCP202CUCCP203C1/29/165/811/1612151712795381319666231M103/8UC201-8UC202-9UC202-10UC203-11UC201UC202UC203CP201CP202CP203UCCP204C-12UCCP204C3/42012795381319696231M103/8UC204-12UC204CP204UCCP205C-13UCCP205C-14UCCP205C-15UCCP205C-16UCCP205C13/167/815/16125140105381319767034M103/8UC205-13UC205-14UC205-15UC205-16UC205CP205UCCP206C-17UCCP206C-18UCCP206C-19UCCP206C-20UCCP206C1-1/161-1/81-3/161-1/4301651214817218774M141/2UC206-17UC206-18UC206-19UC206-20UC206CP206UCCP207C-20UCCP207C-21UCCP207C-22UCCP207C-23UCCP207C1-1/41-5/161-3/81-7/16351671274817219780M141/2UC207-20UC207-21UC207-22UC207-23UC207CP207UCCP218C UC218Bearing Unit NO.Shaft Dia d Dimensions(mm)Bolt UsedBearing NO.Housing No.HousingWt (kg) (in)(mm)h a e b s2s1g w Bi n(in)(mm)UCAK201-81/2271218935161213543/8M10UCW201-8AK203UCAK202-105/8UCW202-10 UCAK20112UCW201 UCAK20215UCW202 UCAK20317UCW203UCAK204-12 UCAK2043/42013398411612643/8M10UC204-12UC204AK204UCAK205-13 UCAK205-14 UCAK205-15 UCAK205-16 UCAK20513/167/815/1612514010545161216683/8M10UC205-13UC205-14UC205-15UC205-16UC205AK205UCAK206-17 UCAK206-18 UCAK206-19 UCAK206-20 UCAK2061-1/161-1/81-3/161-1/43016012148191517807/16M12UC206-17UC206-18UC206-19UC206-20UC206AK206UCAK207-20 UCAK207-21 UCAK207-22 UCAK207-23 UCAK2071-1/41-5/161-3/81-7/16354616712748191519927/16M12UC207-20UC207-21UC207-22UC207-23UC207AK207UCAK208-24 UCAK208-25 UCAK2081-1/21-9/1640181140541915191007/16M12UC208-24UC208-25UC208AK208UCAK209-26 UCAK209-27 UCAK209-28 UCAK2091-5/81-11/161-3/445190146541915211067/16M12UC209-26UC209-27UC209-28UC209AK209UCAK210-29 UCAK210-30 UCAK210-31 UCAK210-32 UCAK2101-13/161-7/81-15/16250203159571915221137/16M12UC210-29UC210-30UC210-31UC210-32UC210AK210UCAK211-32 UCAK211-33 UCAK211-34 UCAK211-35 UCAK21122-1/162-1/82-3/1655232181602420251255/8M16UC211-32UC211-33UC211-34UC211-35UC211AK211UCAK212-36 UCAK212-37 UCAK212-38 UCAK212-39 UCAK2122-1/42-5/162-3/82-7/166024119064242029138315/8M16UC212-36UC212-37UC212-38UC212-39UC212AK212UCAK213-40 UCAK213-41 UCAK2132-1/22-9/1665248194702922271413/4M20UC213-40UC213-41UC213AK213UCAK214-42 UCAK214-43 UCAK214-44 UCAK2142-5/82-11/162-3/470294232723222291603/4M20UC214-42UC214-43UC214-44UC214AK214UCAK215-45 UCAK215-46 UCAK215-47 UCAK215-48 UCAK2152-13/162-7/82-15/16375304241743222321653/4M20UC215-45UC215-46UC215-47UC215-48UC215AK215BearingUint No.Shaft Dia dDimensinons(mm)Bolt UsedBearing No.Housing No.HousingWt (kg)h a e b t r g w Bi n(mm)(in)(mm)UCPA201-81/2765238M101586231UC201-8PA204UCPA202-99/16UC202-9UCPA211-352-3/16UC211-35UCPA211UC211UCPA212-362-1/46015011468M162515138M16x2UC212-36PA212UCPA212-372-5/16UC212-37UCPA212-382-3/8UC212-38UCPA212-392-7/16UC212-39UCPA212UC212UCPA213-402-1/26516012470M162515150M16x2UC213-40PA213UCPA213-412-9/16UC213-41UCPA213UC213BearingUint No.Shaft Dia dDimensinons(mm)Bolt UsedBearing No.Housing No.HousingWt (Kg)h a e b t r g w Bi n(mm)(in)(mm)UCPG201-8UCPG202-9UCPG202-10UCPG203-11UCPG201UCPG202UCPG2031/29/165/811/16121517553830M61214572610M6X1UCW201-8UCW202-9UCW202-10UCW203-11UCW201UCW202UCW203PG203UCPG201-81/2704938M815146431UC201-8PG204UCPG202-99/16UC202-9UCPG202-105/8UC202-10UCPG203-1111/16UC203-11UCPG204-123/4UC204-12UCPG20112UC201UCPG20215UC202UCPG20317UC203UCPG20420UC204UCPG205-1313/1625755038M10151570UC205-13PG205UCPG205-147/8UC205-14UCPG205-1515/16UC205-15BearingUint No.Shaft Dia dDimensinons(mm)Bolt UsedBearing No.Housing No.HousingWt(kg)h a e b t r g w Bi n(mm)(in)(mm)UCPW201-81/26532M813136531UC201-8PW204UCPW202-99/16UC202-9 UCPW202-105/8UC202-10 UCPW203-1111/16UC203-11 UCPW204-123/4UC204-12 UCPW20112UC201 UCPW20215UC202 UCPW20317UC203 UCPW20420UC204 UCPW205-1313/16257036M1013137034UC205-13PW205UCPW205-147/8UC205-14 UCPW205-1515/16UC205-15 UCPW205-161UC205-16 UCPW205UC205 UCPW206-171-1/16309838M10161582UC206-17PW206UCPW206-181-1/8UC206-18 UCPW206-191-3/16UC206-19 UCPW206-201-1/4UC206-20 UCPW206UC206 UCPW207-201-1/43510345M10191593UC207-20PW207UCPW207-211-5/16UC207-21 UCPW207-221-3/8UC207-22 UCPW207-231-7/16UC207-23 UCPW207UC207 UCPW208-241-1/24011647M12191599UC208-24PW208UCPW208-251-9/16UC208-25 UCPW208UC208 UCPW209-261-5/84512048M121918107UC209-26PW209UCPW209-271-11/16UC209-27UCTB209-261-5/84554127511/220141081/2-13UC209-26TB209 UCTB209-271-11/16UC209-27UCTB209-281-3/4UC209-28UCTB209UC209UCTB210-291-13/1650140515/823141185/8-11UC210-29TB210 UCTB210-301-7/8UC210-30UCTB210-311-15/16UC210-31UCTB210-322UC210-32UCTB210UC210 BearingUint No.Shaft Dia dDimensinons(mm)Bolt UsedBearing No.Housing No.HousingWt(kg)h a e b S2S1g w Bi n(mm)(in)(in)(mm)UCPH201-81/270127954019131510131M103/8UC201-8PH204UCPH202-99/16UC202-9UCPH202-105/8UC202-10UCPH203-1111/16UC203-11UCPH204-123/4UC204-12UCPH20112UC201UCPH20215UC202UCPH20317UC203UCPH20420UC204UCPH205-1313/16258014010550191316114M103/8UC205-13PH205UCPH205-147/8UC205-14UCPH205-1515/16UC205-15UCPH205-161UC205-16UCPH205UC205UCPH206-171-1/16309016512150211718130M141/2UC206-17PH206UCPH206-181-1/8UC206-18UCPH206-191-3/16UC206-19UCPH206-201-1/4UC206-20UCPH206UC206UCPH207-201-1/4359516712760211719140M141/2UC207-20PH207UCPH215UC215UCPH216-503-1/880170290232125282330253M203/4UC216-50PH216UCPH216UC216BearingUint No.Shaft Dia dDimensinons(mm)Bolt UsedBearing No.Housing No.HousingWt (kg)a e i g l s t z1z Bi n(mm)(in)(in)(mm)UCF201-8UCF202-9UCF202-10UCF203-11UCF201UCF202UCF2031/29/165/811/1612151776541511312610M103/8UCW201-8UCW202-9UCW202-10UCW203-11UCW201UCW202UCW203F203UCF201-81/28664151212231M103/8UC201-8F204UCF202-99/16UC202-9UCF202-105/8UC202-10UCF203-1111/16UC203-11UCF204-123/4UC204-12UCF20112UC201UCF20215UC202UCF20317UC203UCF20420UC204UCF205-1313/16259570161427122M103/8UC205-13F205UCF205-147/8UC205-14UCF205-1515/16UC205-15UCF205-161UC205-16UCF205UC205UCF206-171-1/16301088318143112249M103/8UC206-17F206UCF206-181-1/8UC206-18UCF206-191-3/16UC206-19UCF206-201-1/4UC206-20UCF206UC206UCF215-483UC215-48UCF215UC215UCF216-503-1/88020816534245823M203/4UC216-50F216UCF216UC216UCF217-523-1/48522017536266323M203/4UC217-52F2179 UCF217UC217UCF218-563-1/29023518740266823M203/4UC218-56F218UCF218UC218BearingUint No.Shaft Dia dDimensinons(mm)Bolt UsedBearingUint No.Housing No.HousingWt (kg)a e i g l s z Bi n(mm)(in)(in)(mm)UCF305-147/8251108016132916393815M141/2UC305-14F305UCF305-1515/16UC305-15UCF305-161UC305-16UCF305UC305UCF306-181-1/8301259518153216444317M141/2UC306-18F306UCF306-191-3/16UC306-19UCF306UC306UCF307-201-1/43513510020163619494819M165/8UC307-20F307UCF307-211-5/16UC307-21UCF307-221-3/8UC307-22UCF307-231-7/16UC307-23UCF307UC307UCF308-241-1/24015011223174019565219M165/8UC308-24F308UCF308-251-9/16UC308-25UCF308UC308UCF309-261-5/84516012525184419605722M165/8UC309-26F309UCF309-271-11/16UC309-27UCF309-281-3/4UC309-28UCF309UC309Bearing Unit NO.Shaft DiadDimensions(mm)Bolt Used BearingNo.Housing No.HousingWt (kg) (in)(mm)a e i s z Bi n mm inUCCF201-8 UCCF202-9 UCCF202-10 UCCF203-11 UCCF204-12 UCCF201 UCCF202 UCCF203 UCCF2041/29/165/811/163/412151720866415124631M103/8UC201-8UC202-9UC202-10UC203-11UC204-12UC201UC202UC203UC204CF201CF202CF203CF204UCCF205-13 13/16 259570161251M103/8UC205-13 CF2051UCCF214-42UCCF214-43UCCF214-44UCCF2142-5/82-11/162-3/470193152311998M165/8UC214-42UC214-43UC214-44UC214CF214UCCF215-45UCCF215-46UCCF215-47UCCF215-48UCCF2152-13/162-7/82-15/163752001593419102M165/8UC215-45UC215-46UC215-47UC215-48UC215CF215UCCF216-50UCCF2163-1/8802081653423107M203/4UC216-50UC216CF216UCCF217-52UCCF2173-1/4852201753623111M203/4UC217-52UC217CF217UCCF218-56UCCF2183-1/290235187402312296M203/4UC218-56UC218CF218BearingUint No.Shaft Dia dDimensinons(mm)Bolt UsedBearing No.Housing No.HousingWt (kg)a e i g l sb t z1z Bi n(mm)(in)(in)(mm)UCFL201-8UCFL202-9UCFL202-10UCFL203-11UCFL201UCFL202UCFL2031/29/165/811/16 12151799151357312610M103/8UCW201-8UCW202-9UCW202-10UCW203-11UCW201UCW202UCW203FL203UCFL201-81/21139015121260231M103/8UC201-8FL204UCFL202-99/16UC202-9UCFL202-105/8UC202-10UCFL203-1111/16UC203-11UCFL204-123/4UC204-12UCFL20112UC201UCFL20215UC202UCFL212-392-7/16UC212-39UCFL212UC212UCFL213-402-1/265258210302450231554M203/4UC213-40FL213UCFL213-412-9/16UC213-41UCFL213UC213UCFL214-422-5/87026521631245423160M203/4UC214-42FL214UCFL214-432-11/16UC214-43UCFL214-442-3/4UC214-44UCFL214UC214UCFL215-45 2-13/167527522534245623165M203/4UC215-45FL215UCFL215-462-7/8UC215-46UCFL215-472-15/16UC215-47UCFL215-483UC215-48UCFL215UC215UCFL216-503-1/88029023334245825180M227/8UC216-50FL216UCFL216UC216UCFL217-523-1/48530524836266325190M227/8UC217-52FL217UCFL217UC217UCFL218-563-1/2903202654026682520596M227/8UC218-56FL218UCFL218UC218BearingUint No.Shaft Dia dDimensinons(mm)Bolt UsedBearing No.Housing No.Weight (kg)a e i g l sb z Bi n(mm)(in)(in)(mm)UCFL305-147/8251501131613291980393815M165/8UC305-14FL305UCFL305-1515/16UC305-15UCFL305-161UC305-16UCFL305UC305UCFL306-181-1/8301801341815322390444317M203/4UC306-18FL306UCFL306-191-3/16UC306-19UCFL319UC319UCFL320-64UCFL32041004403605940944427012510842M39UC320-64UC320FL320UCFL3211054403605940944427012711244M39UC321FL321UCFL3221104703906042964430013111746M39UC322FL322UCFL32412052043065481104733014012651M42UC324FL324UCFL32613055046065501154736014613554M42UC326FL326UCFL32814060050075601255140016114559M45UC328FL328 Bearing Unit NO.Shaft DiadDimensions(mm)Bolt UsedBearing No.HousingNo.HousingWt (kg) (in)(mm)a e i g l s b z Bi n(in)(mm)UCFT201-8UCFT202-9UCFT202-10UCFT203-11UCFT201UCFT202UCFT2031/29/165/811/16 12151711211256026105/16M8UCW201-8UCW202-9UCW202-10UCW203-11UCW201UCW202UCW203FT203UCFT204-12UCFT2043/420112112560315/16M8UC204-12UC204FT204UCFT205-13UCFT205-14UCFT205-15UCFT205-16UCFT20513/167/815/161251241327703/8M10UC205-13UC205-14UC205-15UC205-16UC205FT205UCFT206-17UCFT206-18UCFT206-19UCFT206-20UCFT2061-1/161-1/81-3/161-1/4301411330833/8M10UC206-17UC206-18UC206-19UC206-20UC206FT206UCFLX07UCX07UCFLX08-24UCFLX08-25UCFLX081-1/21-9/164017914822144016111191/2M14UCX08-24UCX08-25UCX08FLX08UCFLX09-26UCFLX09-27UCFLX09-28UCFLX091-5/81-11/161-3/44518915723144016116191/2M14UCX09-26UCX09-27UCX09-28UCX09FLX09UCFLX10-29UCFLX10-30UCFLX10-31UCFLX10-32UCFLX101-13/161-7/81-15/16250216184262044191335/8M16UCX10-29UCX10-30UCX10-31UCX10-32UCX10FLX10 Bearing Unit NO.Shaft Dia d Dimensions(mm)Bolt UsedBearing No.Housing No.HousingWt (kg) (in)(mm)a e i g l S S1S2b f z Bi n mm inUCFA201-8UCFA202-9UCFA202-10UCFA203-11UCFA204-12UCFA201UCFA202UCFA203UCFA2041/29/165/811/163/41215172098781512101040605031M85/16UC201-8UC202-9UC202-10UC203-11UC204-12UC201UC202UC203UC204FA204UCFA205-13UCFA205-14UCFA205-15UCFA205-16UCFA20513/167/815/1612512598161427121351686534M103/8UC205-13UC205-14UC205-15UC205-16UC205FA205UCFA206-17UCFA206-18UCFA206-191-1/161-1/81-3/16 301441171814311213588072M103/8UC206-17UC206-18UC206-19FA206Bearing Unit NO.Shaft Dia d Dimensions(mm)Bolt UsedBearing No.Housing No.HousingWt (kg) (in)(mm)a e b i g l s z n(in)(mm)HCFLU202-10 HCFLU203-11 HCFLU202 HCFLU2035/811/161517995715113/8M10HC202-10HC203-11HC202HC203FLU203HCFLU204-12 HCFLU2043/42090611915173/8M10HC204-12HC204FLU204HCFLU205-14 HCFLU205-15 HCFLU205-16 HCFLU2057/815/1612512399701915303/8M10HC205-14HC205-15HC205-16HC205FLU205HCFLU206-18 HCFLU206-19 HCFLU206-20 HCFLU2061-1/81-3/161-1/4301428220163/8M10HC206-18HC206-19HC206-20HC206FLU206HCFLU207-20 HCFLU207-21 HCFLU207-22 HCFLU207-23 HCFLU2071-1/41-5/161-3/81-7/163515813094211736141/2M12HC207-20HC207-21HC207-22HC207-23HC207FLU207HCFLU208-24 HCFLU208-25 HCFLU2081-1/21-9/1640172103241739141/2M12HC208-24HC208-25HC208FLU208HCFLU209-26 HCFLU209-27 HCFLU209-28 HCFLU2091-5/81-11/161-3/445180108241840161/2M14HC209-26HC209-27HC209-28HC209FLU209HCFLU210-30 HCFLU210-31 HCFLU210-32 HCFLU2101-7/81-15/16250190157114282045185/8M16HC210-30HC210-31HC210-32HC210FLU210HCFLU211-32 2 55217184128312148185/8M16HC211-32 FLU211HCFLU211-34HCFLU211-35HCFLU2112-1/82-3/16HC211-34HC211-35HC211HCFLU212-36HCFLU212-38HCFLU212-39HCFLU2122-1/42-3/82-7/1660237202138342153185/8M16HC212-36HC212-38HC212-39HC212FLU212HCFLU213-40HCFLU2132-1/26525621015238225621M18HC213-40HC213FLU213 HCFLU214-44HCFLU2142-3/47026421615738235821M18HC214-44HC214FLU214 HCFLU215-47HCFLU215-48HCFLU2152-15/1637527522516441246221M18HC215-47HC215-48HC215FLU215BearingUintNo.Shaft DiadDimensinons(mm)Bolt UsedBearingNo.HousingNo.HousingWt (kg)a e i gb r s z Bi n(mm)(in)(in)(mm)UCCFL201-81/21139015126630124631M103/8UC201-8CFL201CFL202CFL203CFL204UCCFL202-99/16UC202-9UCCFL202-105/8UC202-10UCCFL203-1111/16UC203-11UCCFL204-123/4UC204-12UCCFL20112UC201UCCFL20215UC202UCCFL20317UC203UCCFL20420UC204UCCFL205-1313/16251309916147334165134M141/2UC205-13CFL205UCCFL205-147/8UC205-14UCCFL205-1515/16UC205-15UCCFL205-161UC205-16UCCFL205UC205UCCFL206-171-1/1630148117181484401655M141/2UC206-17CFL206UCCFL206-181-1/8UC206-187527522534241688323102M203/4CFL215UCCFL215-472-15/16UC215-47UCCFL215-483UC215-48UCCFL215UC215UCCFL216-503-1/88029023334241889025107M227/8UC216-50CFL216UCCFL216UC216UCCFL217-523-1/48530524836261989525111M227/8UC217-52CFL217UCCFL217UC217UCCFL218-563-1/29032026540262111032512296M227/8UC218-56CFL218UCCFL218UC218Bearing Unit NO.Shaft Dia d Dimensions(mm)Bolt Used BearingNo.Housing No.HousingWt (kg) (in)(mm)a p e i s j k g f t z1z Bi n mm inUCFC201-8UCFC202-9UCFC202-10UCFC203-11UCFC 204-12UCFC201UCFC202UCFC203UCFC2041/29/165/811/163/4121517201007810125762231M103/8UC201-8UC202-9UC202-10UC203-11UC204-12UC201UC202UC203UC 204FC204UCFC205-13UCFC205-14UCFC205-15UCFC205-16UCFC20513/167/815/161251159010126721702M103/8UC205-13UC205-14UC205-15UC205-16UC205FC205UCFC206-17UCFC206-18UCFC206-19UCFC206-201-1/161-1/81-3/161-1/4301251001012882380241M103/8UC206-17UC206-18UC206-19UC206-20FC2061UCFC215UC215UCFC216-50UCFC2163-1/8802402001823161842170M203/4UC216-50UC216FC216UCFC217-52UCFC2173-1/4852502081823182045180M203/4UC217-52UC217FC217UCFC218-56UCFC2183-1/290265220222318205019096M203/4UC218-56UC218FC2188 Bearing Unit NO.Shaft Dia d Dimensions(mm)Bearing No.Housing No.Weight(kg) (in)(mm)o g p q s b k e a w j l h t z Bi nUCT201-8UCT202-9UCT202-10UCT203-11UCT204-12UCT201UCT202UCT203UCT2041/29/165/811/16121517201610513219511276899432216125131UC201-8UC202-9UC202-10UC203-11UC204-12UC201UC202UC203UC204T204UCT205-13UCT205-14UCT205-15UCT205-16UCT20513/167/815/1612516105132195112768997322462257UC205-13UC205-14UC205-15UC205-16UC205T205UCT206-17UCT206-18UCT206-19UCT206-20UCT2061-1/161-1/81-3/161-1/4301610563722571289102113372870262UC206-17UC206-18UC206-19UC206-20UC206T206UCT207-20 1-1/4 351613643722641289102129373078372UC207-20 T207UCT216UC216UCT217-52UCT2173-1/48538291247348157301731982607354162UC217-52UC217T217UCT218-56UCT2183-1/2904030130804814030190215275805517096UC218-56UC218T218Bearing UnitNO.Shaft DiadDimensions(mm)BearingNo.HousingNo.HousingWt (kg) (in)(mm)o g p q s b k e a w j l h Bi nUCT305-14UCT305-15UCT305-16UCT3057/815/161251612623626651280891223626763815UC305-14UC305-15UC305-16UC305T305UCT306-18UCT306-19UCT3061-1/81-3/163018147041287416901001374128854317UC306-18UC306-19UC306T306UCT307-20UCT307-21UCT307-22UCT307-23UCT3071-1/41-5/161-3/81-7/1635201575453080161001111504532944819UC307-20UC307-21UC307-22UC307-23UC307T307UCT308-24UCT308-25UCT3081-1/21-9/16402217835032891811212416250341005219UC308-24UC308-25UC308T308UCT309-26UCT309-27UCT309-28UCT3091-5/81-11/161-3/4452418905534971812513817855381105722UC309-26UC309-27UC309-28UC309T309UCT310-30UCT310-31UCT3101-7/81-15/165027209861371062014015119161401176122UC310-30UC310-31UC310T310UCT311-32 2 55292110566391152215016320766441276625UC311-32 T311UCT311-34 UCT311-35 UCT3112-1/82-3/16UC311-34UC311-35UC311UCT312-36 UCT312-38 UCT312-39 UCT3122-1/42-3/82-7/1660312311371411232216017822071461357126UC312-36UC312-38UC312-39UC312T3125UCT313-40 UCT3132-1/265322511671431342617019023880501467530UC313-40UC313T3136UCT314-44 UCT3142-3/470362513085461402618020225290521557833UC314-44UC314T314UCT315-48 UCT315375362513285461502619221626290551608232UC315-48UC315T315UCT316-50 UCT3163-1/8804228150985316030204230282102601748634UC316-50UC316T316UCT317-52 UCT3173-1/4854230152985317032214240298102641839640UC317-52UC317T317UCT318-56 UCT3183-1/29046301601065717532228255312110661929640UC318-56UC318T318UCT319-60 UCT3193-3/495463116510657180352402703221107219710341UC319-60UC319T319UCT320-64 UCT3204100483217511559200352602903451207521010842UC320-64UC320T320UCT321105483217511559200352602903451207521011244UC321T321UCT322110523818512565215382853203851308023511746UC322T322UCT324120604221014070230453203554321409026712651UC324T324UCT3261306545220150752405035038546515010028513554UC326T32646 UCT3281407050230160802555038041551515510031514559UC328T328Bearing Unit NO.Shaft Dia d Dimensions(mm)Bearing No.Housing No.Weight (kg) (in)(mm)o g p q s b k e a w j l h Bi nUCST204-12 3/420161051321951899432246031UC204-12 ST204UCST212UC212UCST213-40UCST213-41UCST2136532211117041121271511672247051137UC213-40UC213-41UC213ST213UCST214-42UCST214-43UCST214-44UCST2142-5/82-11/162-3/47032211117041121271511672247046137UC214-42UC214-43UC214-44UC214ST214UCST215-45UCST215-46UCST215-47UCST215-48UCST2152-13/162-7/82-15/1637532211117041121271511672327048140UC215-45UC215-46UC215-47UC215-48UC215ST215 Bearing Unit NO.Shaft Dia d Dimensions(mm)Bearing No.Housing No.HousingWt (kg)(in)(mm)a l Bi nUCC201-8UCC202-9UCC202-10UCC203-11UCC201UCC202UCC2031/29/165/811/16 121517722031UC201-8UC202-9UC202-10UC203-11UC201UC202UC203C203UCC204-12UCC2043/420722031UC204-12UC204C204UCC205-13UCC205-14UCC205-15UCC205-16UCC20513/167/815/16125802234UC205-13UC205-14UC205-15UC205-16UC205C205UCC206-17UCC206-18UCC206-191-1/161-1/81-3/16 308527UC206-17UC206-18UC206-19C206Bearing Unit NO.Shaft DiadDimensions(mm)Bearing No.Housing No.HousingWt (kg) (in)(mm)a l Bi nUCC305-14 UCC305-15 UCC305-16 UCC3057/815/1612590263815UC305-14UC305-15UC305-16UC305C305UCC306-18 UCC306-19 UCC3061-1/81-3/1630100284317UC306-18UC306-19UC306C306UCC307-20 UCC307-21 UCC307-22 UCC307-23 UCC3071-1/41-5/161-3/81-7/1635110324819UC307-20UC307-21UC307-22UC307-23UC307C307UCC308-24 UCC308-25 UCC3081-1/21-9/1640120345219UC308-24UC308-25UC308C308UCC309-26 UCC309-27 UCC309-28 UCC3091-5/81-11/161-3/445130385722UC309-26UC309-27UC309-28UC309C309UCC310-30 UCC310-31 UCC3101-7/81-15/1650140406122UC310-30UC310-31UC310C310UCC311-32 UCC311-34 UCC311-35 UCC31122-1/82-3/1655150446625UC311-32UC311-34UC311-35UC311C311UCC312-36 UCC312-38 UCC312-39 UCC3122-1/42-3/82-7/1660160467126UC312-36UC312-38UC312-39UC312C312UCC313-40UCC3132-1/265170507530UC313-40UC313C313UCC314-44UCC3142-3/470180527833UC314-44UC314C314UCC315-48UCC315375190558232UC315-48UC315C315UCC316-50UCC3163-1/880200608634UC316-50UC315C316UCC317-52UCC3173-1/485215649640UC317-52UC317C317UCC318-56UCC3183-1/290225669640UC318-56UC318C318UCC319-60UCC3193-3/4952407210341UC319-60UC319C319UCC320-64UCC32041002607510842UC320-64UC320C320UCC3211052607511244UC321C321UCC3221103008011746UC322C322UCC3241203209012651UC324C324UCC32613034010013554UC326C32619 UCC32814036010014559UC328C328Bearing Unit NO.Shaft Dia d Dimensions(mm)Bearing No.Housing No.Weight (kg) (in)(mm)a w h j s g Bi n cUCECH201-8UCECH202-9UCECH202-10UCECH203-11UCECH204-12UCECH201UCECH202UCECH2031/29/165/811/163/41215172064966440PF3/419310UC201-8UC202-9UC202-10UC203-11UC204-12UC201UC202UC203ECH204。
SKF带座外球面轴承型号说明
SKF带座外球面轴承 Y-轴承单元型号说明
SKF带座外球面轴承 Y-轴承单元的代号由以下各部分组成：
◆一个表示轴承座类型和材料的前缀
◆一个尺寸代号
◆一个表示安装的轴承的后缀
◆表示其他特征的后缀
SKF轴承单元和轴承座的前缀
这些前缀由1到6个字母组成。
现将产品表中出现的各种前缀，按字母顺序解释如下：
SKF带座外球面轴承尺寸代号
SKF Y-轴承单元的尺寸代号表示所含Y-轴承的内径。
◆公制轴，单位为毫米，无代码，例如：SY 25 TF
◆英制轴，单位为英寸，无代码，例如：SY 1.1/2 TF
轴承座的表示方法是，轴承系列代号中的“2”被“5”取代，后面跟有所含轴承的尺寸代号，例如：SYJ 508 表示带40毫米（或者相应英制尺寸）内径的轴承。
冲压钢轴承座具有轴承的外径，单位为毫米，无代码，例如：PF 52。
表示SKF Y-轴承单元的代号。
外球面轴承分类
外球面轴承分类
外球面轴承是一种常见的滚动轴承，其外圈为球面，可以在各种工业设备和机械中使用。
根据结构和特点的不同，外球面轴承可以分为以下几类：
1. 普通外球面轴承：也称为无法调心的外球面轴承。
这种轴承具有简单的结构，能够承受径向负荷和某种程度的轴向负荷。
但是，这种轴承不具备调心能力，当轴与外壳误差较大时，会引起不均匀载荷分布。
2. 自调心外球面轴承：也称为可调心外球面轴承。
这种轴承具有两个球面外圈，可以在一定范围内自由调心。
它能够在非完全对中条件下承受较大的径向和轴向负荷，适用于高速旋转和有振动的应用。
3. 两行球面外滚道轴承：这种轴承有两个球面外圈和两排滚珠。
它具有较高的负荷承载能力和较高的刚度，适用于承受较大负荷和高速旋转的场合。
4. 接触角大的外球面轴承：这种轴承的外圈构造与普通外球面轴承类似，但其滚道接触角较大。
这种设计可以提高轴承的刚度和承载能力，适用于承受较大轴向负荷的应用。
需要根据具体的应用需求和工作条件来选择适合的外球面轴承。
各种类型的外球面轴承在不同的应用中具有不同的优势和限制，因此在选择时应综合考虑载荷、速度、精度以及环境因素等因素。
外球面轴承用途
外球面轴承用途
外球面轴承是一种广泛使用于机械设备的轴承类型。
它们由内圈、外圈、滚珠和保持架组成，能够承受复杂的径向和轴向载荷，同时还能够承受旋转和振动。
外球面轴承广泛应用于汽车、航空、航天、农业和工业设备等领域。
其中，汽车领域是最大的市场之一。
外球面轴承主要应用于发动机、变速器、后桥和转向器等部件中，它们能够承受高速旋转、高温、高压和高冲击负荷，保证车辆性能和安全。
在航空和航天领域，外球面轴承被广泛应用于航空发动机、涡轮增压器、液压泵和陀螺仪等设备中，它们能够承受极其恶劣的环境和高速旋转负荷，保证了航空器的正常运行。
在农业领域，外球面轴承应用于拖拉机、收割机、播种机等农业机械设备中，它们能够承受震动、冲击和尘土的侵蚀，保证了设备的稳定性和可靠性。
在工业设备领域，外球面轴承应用于数控机床、机器人、风力发电机等设备中，它们能够承受高速旋转和复杂载荷，保证了设备的高效运行和长期稳定性。
总之，外球面轴承是一种广泛应用于机械设备的轴承类型，具有承受复杂载荷和恶劣环境的能力，是现代工业和科技发展不可缺少的基础零件。
- 1 -。
常用带座外球面轴承零件的加工过程
原材料的不同,可分为下述两类:(1)板料→剪切 →冲裁→冲压成形→整形及精加工→酸洗或喷 丸或串光→终检→防锈、包装→入库(待合套装 配)(2)带座外球面轴承实体保持架的加工过程:
0c06f9a 易博
实体保持架的加工,根据原材料或毛坯的不同而 有所不同,其中车加工前可分为下述四种毛坯型 式,整个加工过程为:棒料、管料、锻件、铸件— —车内径、外径、端面、倒角——钻孔(或拉孔、
镗孔)——酸洗——终检——防锈、包装——入 库〈待合套装配〉。
0c06f9a 易博 wwwห้องสมุดไป่ตู้
同而有所不同,其中挫削或光球前的工序,可分 为下述三种,热处理前的工序,又可分为下述二 种,整个加工过程为:棒料或线材冷冲(有的棒料 冷冲后还需冲环带和退火)——挫削、粗磨、软
0c06f9a 易博
磨或光球——热处理——硬磨——精磨——精 研或研磨——终检分组——防锈、包装——入库 〈待合套装配〉。3.带座外球面轴承保持架:带座 外球面轴承保持架的加工过程依据设计结构及
1.带座外球面轴承的套圈:带座外球面轴承 内圈和外圈的加工按照原材料或毛坯形式的不 同而有所不同,其中车加工前的工序可分为下述 三种,整个加工过程为:棒料或管料(有的棒料需
经锻造和退火、正火)——车加工——热处理— —磨加工——精研或抛光——零件终检——防 锈——入库——(待合套装配)。2.带座外球面轴 承的滚珠:滚珠的加工同样根据原材料的状态不
