矿用水泵常见的类型
煤矿水泵资料
煤矿水泵资料随着我国对能源的不断需求，煤矿开采成为我国重要的经济支柱。
而煤矿开采过程中，水泵的作用不言而喻。
煤矿水泵是煤矿机械设备的重要组成部分，是有效解决煤矿井下水文地质问题的必备设备。
以下是关于煤矿水泵的资料介绍。
一、煤矿水泵的种类1、离心泵：适用于煤矿排水、矿井供水等场合，具有流量大，扬程高，能耗低的优点。
离心泵被广泛应用于煤矿及其他工业领域。
2、轴流泵：适用于水位变化较大的环境中，可通过起吊装置调节水泵位置，使得水泵获得最佳运行效果。
轴流泵在煤矿中主要用于排水、矿井供水等场合。
3、深井泵：适用于煤矿深井井下水泵站，可将井下水泵出井面，具有安全、可靠、经济等优点。
4、管道泵：适用于需要将水泵输送到更远位置的场合，通过管道系统将水泵输送至目的地，广泛应用于煤矿入工业、农业、城市供水等领域。
二、煤矿水泵的使用原则1、保证水泵正常运转：经常检查水泵的润滑、冷却、接线等系统，做好水泵日常维护，能够保证水泵长时间的稳定运转。
2、改变水泵的运行速度：设备在运行时均有一个最佳的运行速度，因此要对水泵的运行速度进行适当的调整，能够有效增加水泵的使用寿命和降低设备的故障率。
3、降低水泵的使用温度：煤矿井下温度较高，因此要降低水泵的使用温度，让设备能够在低温下稳定工作。
4、调整水泵负载：水泵在运行时会受到负载影响，因此要对水泵负载进行适当的调整，以保证设备的正常运转。
5、定期检验水泵：定期对水泵进行检验，能够及早发现水泵的故障，及时进行维修保养，避免由于故障而影响设备的正常使用。
三、煤矿水泵的维护1、定期更换润滑油：煤矿水泵在运行时需要润滑油进行润滑，因此定期更换润滑油能够有效的延长设备的寿命。
2、保持清洁：水泵在运行时会受到一些污染物的侵蚀，因此要定期清洗水泵，以保证设备的清洁，避免设备出现故障。
3、防止进水：进水是煤矿水泵的大敌，因此需要采取一些防水措施，以保证设备能够稳定运行。
4、定期检验：定期对水泵进行检验，可以更好的发现设备的故障，并及时进行维修保养，提高设备使用寿命。
高水量可增压大功率矿用潜水电泵

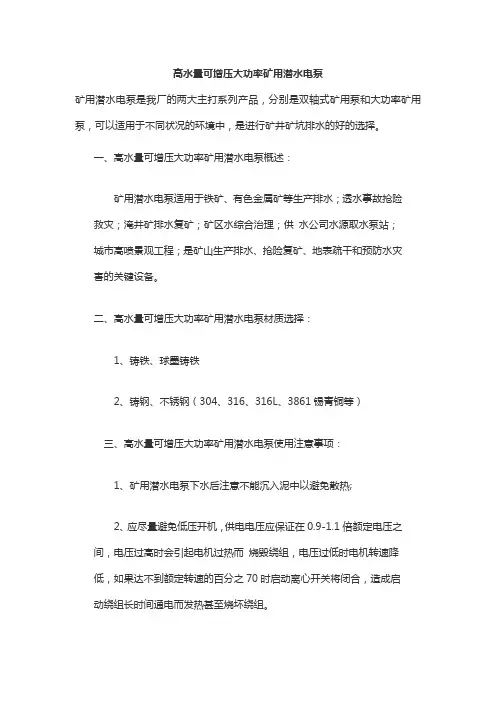

高水量可增压大功率矿用潜水电泵
矿用潜水电泵是我厂的两大主打系列产品，分别是双轴式矿用泵和大功率矿用泵，可以适用于不同状况的环境中，是进行矿井矿坑排水的好的选择。
一、高水量可增压大功率矿用潜水电泵概述：
矿用潜水电泵适用于铁矿、有色金属矿等生产排水；透水事故抢险救灾；淹井矿排水复矿；矿区水综合治理；供水公司水源取水泵站；
城市高喷景观工程；是矿山生产排水、抢险复矿、地表疏干和预防水灾
害的关键设备。
二、高水量可增压大功率矿用潜水电泵材质选择：
1、铸铁、球墨铸铁
2、铸钢、不锈钢（304、316、316L、3861锡青铜等）
三、高水量可增压大功率矿用潜水电泵使用注意事项：
1、矿用潜水电泵下水后注意不能沉入泥中以避免散热;
2、应尽量避免低压开机，供电电压应保证在0.9-1.1倍额定电压之
间，电压过高时会引起电机过热而烧毁绕组，电压过低时电机转速降
低，如果达不到额定转速的百分之70时启动离心开关将闭合，造成启
动绕组长时间通电而发热甚至烧坏绕组。
四、高水量可增压大功率矿用潜水电泵特点：。
矿井采掘排水系统常用水泵类型及选型设计

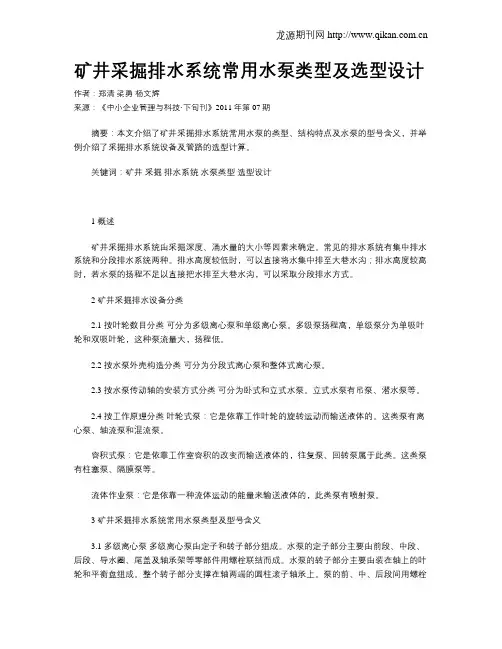

矿井采掘排水系统常用水泵类型及选型设计作者：郑清梁勇杨文辉来源：《中小企业管理与科技·下旬刊》2011年第07期摘要：本文介绍了矿井采掘排水系统常用水泵的类型、结构特点及水泵的型号含义，并举例介绍了采掘排水系统设备及管路的选型计算。
关键词：矿井采掘排水系统水泵类型选型设计1 概述矿井采掘排水系统由采掘深度、涌水量的大小等因素来确定。
常见的排水系统有集中排水系统和分段排水系统两种。
排水高度较低时，可以直接将水集中排至大巷水沟；排水高度较高时，若水泵的扬程不足以直接把水排至大巷水沟，可以采取分段排水方式。
2 矿井采掘排水设备分类2.1 按叶轮数目分类可分为多级离心泵和单级离心泵。
多级泵扬程高，单级泵分为单吸叶轮和双吸叶轮，这种泵流量大，扬程低。
2.2 按水泵外壳构造分类可分为分段式离心泵和整体式离心泵。
2.3 按水泵传动轴的安装方式分类可分为卧式和立式水泵。
立式水泵有吊泵、潜水泵等。
2.4 按工作原理分类叶轮式泵：它是依靠工作叶轮的旋转运动而输送液体的。
这类泵有离心泵、轴流泵和混流泵。
容积式泵：它是依靠工作室容积的改变而输送液体的，往复泵、回转泵属于此类。
这类泵有柱塞泵、隔膜泵等。
流体作业泵：它是依靠一种流体运动的能量来输送液体的，此类泵有喷射泵。
3 矿井采掘排水系统常用水泵类型及型号含义3.1 多级离心泵多级离心泵由定子和转子部分组成。
水泵的定子部分主要由前段、中段、后段、导水圈、尾盖及轴承架等零部件用螺栓联结而成。
水泵的转子部分主要由装在轴上的叶轮和平衡盘组成。
整个转子部分支撑在轴两端的圆柱滚子轴承上。
泵的前、中、后段间用螺栓固定在一起，各级叶轮及导水圈之间靠叶轮前后的大扣环和小扣环密封。
泵轴穿过前后段部分的密封靠填料、填料压盖组成的填料函来完成。
水泵的轴向推力采用平衡盘平衡。
该类型水泵常用型号有MD85-45×2、MD280-60×4等，M表示耐磨，D表示多级分段式离心泵，第一个数字表示流量，第二个数字表示单级扬程，第三个数字表示级数。
煤矿常用泵知识点

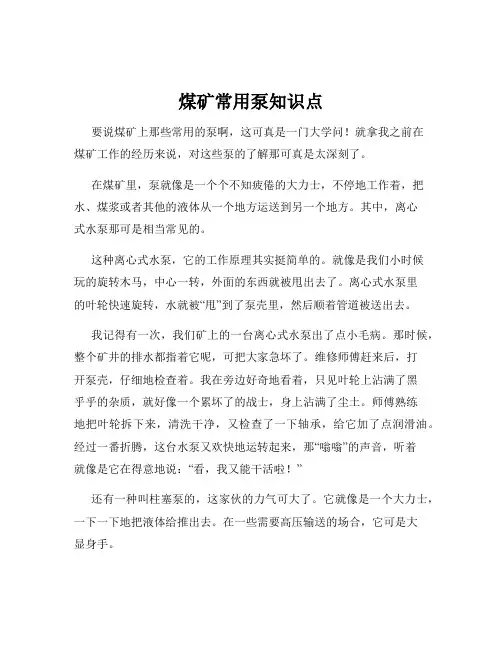

煤矿常用泵知识点要说煤矿上那些常用的泵啊，这可真是一门大学问！就拿我之前在煤矿工作的经历来说，对这些泵的了解那可真是太深刻了。
在煤矿里，泵就像是一个个不知疲倦的大力士，不停地工作着，把水、煤浆或者其他的液体从一个地方运送到另一个地方。
其中，离心式水泵那可是相当常见的。
这种离心式水泵，它的工作原理其实挺简单的。
就像是我们小时候玩的旋转木马，中心一转，外面的东西就被甩出去了。
离心式水泵里的叶轮快速旋转，水就被“甩”到了泵壳里，然后顺着管道被送出去。
我记得有一次，我们矿上的一台离心式水泵出了点小毛病。
那时候，整个矿井的排水都指着它呢，可把大家急坏了。
维修师傅赶来后，打开泵壳，仔细地检查着。
我在旁边好奇地看着，只见叶轮上沾满了黑乎乎的杂质，就好像一个累坏了的战士，身上沾满了尘土。
师傅熟练地把叶轮拆下来，清洗干净，又检查了一下轴承，给它加了点润滑油。
经过一番折腾，这台水泵又欢快地运转起来，那“嗡嗡”的声音，听着就像是它在得意地说：“看，我又能干活啦！”还有一种叫柱塞泵的，这家伙的力气可大了。
它就像是一个大力士，一下一下地把液体给推出去。
在一些需要高压输送的场合，它可是大显身手。
有一回，我们要把煤浆输送到比较远的地方，普通的泵根本没办法完成这个任务。
这时候，柱塞泵就登场了。
它那坚实的身躯，粗壮的柱塞，看起来就特别可靠。
启动之后，它“咯噔咯噔”地工作着，每一次的推送都那么有力，煤浆顺着管道稳稳地流走。
除了这两种，螺杆泵在煤矿里也有它的用武之地。
它的工作方式就像是拧螺丝一样，通过螺杆的旋转把液体往前推送。
记得有一次，我们在安装一台螺杆泵的时候，可费了不少劲。
那密密麻麻的螺丝和零件，让人看得眼花缭乱。
大家小心翼翼地组装着，生怕弄错了一个步骤。
好不容易安装好了，一试机，嘿，那平稳的运行状态，让人心里特别踏实。
在煤矿里，这些泵可都是宝贝疙瘩。
它们的正常运行，关系着整个煤矿的生产安全和效率。
所以，对它们的维护和保养那是丝毫不能马虎的。

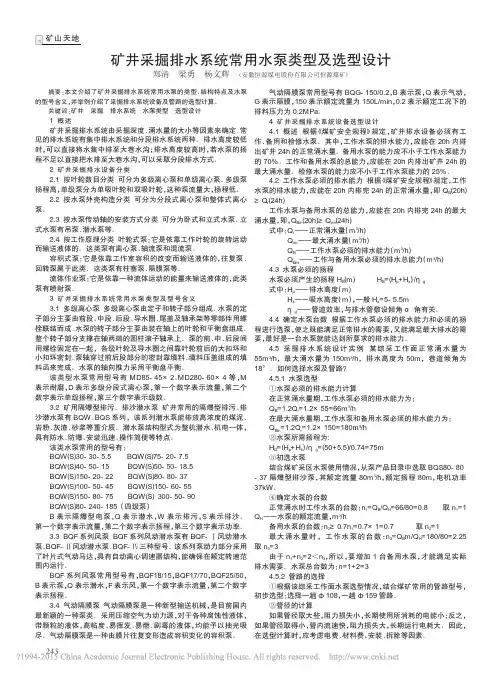

矿井采掘排水系统常用水泵类型及选型设计_郑清
摘要：本文介绍了矿井采掘排水系统常用水泵的类型、结构特点及水泵的型号含义，并举例介绍了采掘排水系统设备及管路的选型计算。
关键词：矿井采掘排水系统水泵类型选型设计1概述矿井采掘排水系统由采掘深度、涌水量的大小等因素来确定。
常见的排水系统有集中排水系统和分段排水系统两种。
排水高度较低时，可以直接将水集中排至大巷水沟；排水高度较高时，若水泵的扬程不足以直接把水排至大巷水沟，可以采取分段排水方式。
2矿井采掘排水设备分类2.1按叶轮数目分类可分为多级离心泵和单级离心泵。
多级泵扬程高，单级泵分为单吸叶轮和双吸叶轮，这种泵流量大，扬程低。
2.2按水泵外壳构造分类可分为分段式离心泵和整体式离心泵。
2.3按水泵传动轴的安装方式分类可分为卧式和立式水泵。
立式水泵有吊泵、潜水泵等。
2.4按工作原理分类叶轮式泵：它是依靠工作叶轮的旋转运动而输送液体的。
这类泵有离心泵、轴流泵和混流泵。
容积式泵：它是依靠工作室容积的改变而输送液体的，往复泵、回转泵属于此类。
这类泵有柱塞泵、隔膜泵等。
流体作业泵：它是依靠一种流体运动的能量来输送液体的，此类泵有喷射泵。
3矿井采掘排水系统常用水泵类型及型号含义3.1多级离心泵多级离心泵由定子和转子部分组成。
水泵的定子部分主要由前段、中段、后段、导水圈、尾盖及轴承架等零部件用螺栓联结而成。
水泵的转子部分主要由装在轴上的叶轮和平衡盘组成。
整个转子部分支撑在轴两端的圆柱滚子轴承上。
泵的前、中、后段间用螺栓固定在一起，各级叶轮及导水圈之间靠叶轮前后的大扣环和小扣环密封。
泵轴穿过前后段部分的密封靠填料、填料压盖组成的填料函来完成。
水泵的轴向推力采用平衡盘平衡。
该类型水泵常用型号有MD85-45×2、MD280-60×4等，M 表示耐磨，D表示多级分段式离心泵，第一个数字表示流量，第二个数字表示单级扬程，第三个数字表示级数。
3.2矿用隔爆型排污、排沙潜水泵矿井常用的隔爆型排污、排沙潜水泵有BQW、BQS系列，该系列潜水泵能排放高浓度的煤泥、岩粉、灰渣、砂浆等重介质。
矿山排水泵简介

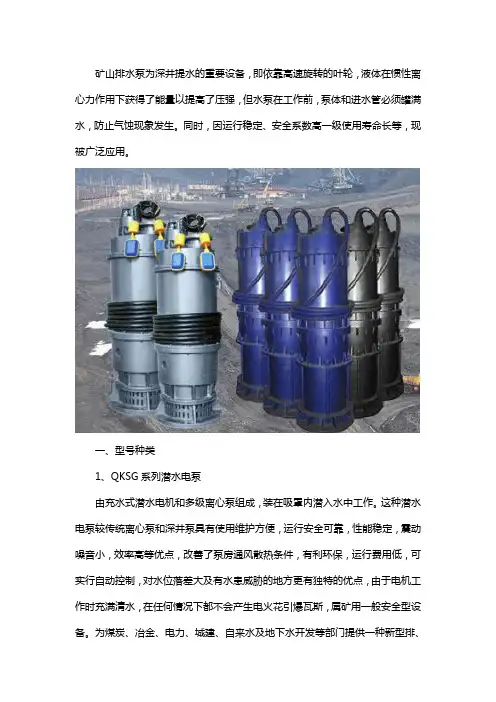

矿山排水泵为深井提水的重要设备，即依靠高速旋转的叶轮，液体在惯性离心力作用下获得了能量以提高了压强，但水泵在工作前，泵体和进水管必须罐满水，防止气蚀现象发生。
同时，因运行稳定、安全系数高一级使用寿命长等，现被广泛应用。
一、型号种类1、QKSG系列潜水电泵由充水式潜水电机和多级离心泵组成，装在吸罩内潜入水中工作。
这种潜水电泵较传统离心泵和深井泵具有使用维护方便，运行安全可靠，性能稳定，震动噪音小，效率高等优点，改善了泵房通风散热条件，有利环保，运行费用低，可实行自动控制，对水位落差大及有水患威胁的地方更有独特的优点，由于电机工作时充满清水，在任何情况下都不会产生电火花引爆瓦斯，属矿用一般安全型设备。
为煤炭、冶金、电力、城建、自来水及地下水开发等部门提供一种新型排、取水设备。
2、QKSG型潜水电泵具有两个吸入口，将两组叶轮背靠背地对向分布，实际上是二台多级泵并联连接，各有其吸水口(一个在上部，一个在下部)。
由于两组叶轮数量相等、方向相反，其产生的水推力大小相等方向相反，理论上讲总轴向水推力为零。
3、QKSG-D型潜水电泵只有一个吸水口，两组叶轮也是背靠背对向分布。
当泵扬程需叶轮总级数为偶数时，每组叶轮数量相等，方向相反，轴向水推力也为零。
当泵扬程需叶轮级数为奇数时，则下泵叶轮多一级，此时下泵末级叶轮被设计为有平衡孔的平衡叶轮。
平衡叶轮产生的水推力，基本上被消除。
于是产生轴向水推力的两组叶轮仍然数量相等、方向相反，总的轴向力基本上为零。
轴向力为零，推力轴承载荷轻，寿命长，运行可靠。
是本系列潜水电泵重要技术特征。
4、QKSG潜水电机充水式三相异步电动机，功率≥600kw时，在其转子下端设有一小泵轮，它使电机内部充水循环以便对电机进行冷却；功率<600kw时，转子上带螺旋水槽，同样使充水循环以利电机散热。
本电机属KY(矿用一般)型电机，动力电缆为4芯电缆，其中一芯为接地；信号电缆为8芯电缆，其中4芯为温度,2芯为水位,2芯备用。
煤矿常用水泵参数
7.5kW电泵参数: 龙口方正矿山机械有限公司型号：BQS35-40-7.5（矿用隔爆型潜水排沙电泵）流量：35立方米/h 扬程：40米电动机型号：YBQ-7.5/2（380/660）功率：7.5kW 电流：8.6A 电压：660V 转速：3000转/分防护等级：IP×8 绝缘等级：F 重量：110kG55kW电泵参数: 山东星源矿山设备集团有限公司型号：BQS70-135/2-55/N（矿用隔爆型潜水排沙电泵）功率：55kW 电流：60.1A 电压：660V 电压等级：660V/1140V扬程：135米流量：70立方米/h 转速：3000转/分防护等级：IP×8 绝缘等级：F 口径：φ100mm110kW电泵参数: 山东星源矿山设备集团有限公司型号：BQS110-180/3-110 （矿用隔爆型潜水排沙电泵）功率：110kW 电流：120.2A 电压：660V 电压等级：660V/1140V扬程：180米流量：110立方米/h 转速：1500转/分防护等级：IP×8 绝缘等级：F 口径：φ100mm 重量：1890kg注：新电泵地面试验时，需要从出口先加水，不能干试风泵1、矿用风动潜水泵 FQW20-50/W 龙口方正矿山机械有限公司排水量：20立方米/h 扬程：50米额定转速：5500r/min使用风压：0.55MPa 耗气量：5~6立方米/ min 泵重量：43kg2、矿用风动潜水泵 FQW25-50/W 山东星源矿山设备集团有限公司排水量：25立方米/h 扬程：50米额定转速：5500r/min使用风压：0.03~0.45MPa 耗气量：0.3~3.8立方米/ min 泵重量：30kg泥浆泵。
矿用潜水泵的不同类型
矿用潜水泵的不同类型矿用潜水泵是在矿井中进行水的排放或提升的一种设备。
它采用潜水式结构，可以在水下进行作业，具有结构紧凑、体积小、装配方便、维护简单、使用成本低等优点。
矿用潜水泵的种类繁多，且各种类型的潜水泵均有各自的特点和应用范围。
本文将介绍几种常见的矿用潜水泵类型。
1. 纵置式潜水泵纵置式潜水泵是一种在水下作业时输出轴垂直向下的潜水泵。
该类型潜水泵的特点是：泵体与电机之间没有联轴器，电机通过密封罩直接与泵体联结，从而消除了动平衡和潜水联轴器相容性等问题，使得该类型潜水泵运行更加平稳可靠。
这种潜水泵适用于直径较大、流量大的情况，并且可以直接站在井下进行作业，操作更加方便。
2. 横置式潜水泵横置式潜水泵是一种在水下作业时输出轴水平向前的潜水泵。
该类型潜水泵的特点是：泵体与电机之间通过联轴器联接，适用于泵的流量小、扬程高的情况。
这种潜水泵的优点在于轴向尺寸相对较小，使得设备的安装与拆卸更加方便。
3. 混合式潜水泵混合式潜水泵是一种结合纵置式和横置式潜水泵的特点，能够同时具备两者的高效率特性。
该类型潜水泵通过具有特殊形态的联轴器将电机旋转运动变换为输出轴垂直向下的运动，实现类似于纵置式潜水泵的作用。
同时，其具有能够在水中平面输出的特点，使得其成为泵站体积更小、流量更大的理想选择。
4. 极间隔电式潜水泵极间隔电式潜水泵通过电机直接驱动泵进行运作，无需传统电缆隔水和泵隔水盒的隔离，从而达到简化设备结构和提高泵效的目的。
这种潜水泵的优点在于可以提高井下设备的安全性能和生产效率，同时节省了设备的材料成本和占地面积。
总的来说，矿用潜水泵在不同的应用场合下拥有各自不同的适用性和特点。
各种潜水泵类型的选择要根据实际的应用要求、泵站的结构特征、出水水量和管道及阀门的配置等因素而决定。
这需要在选择时进行全面的考虑。
矿用潜水泵型号及概述
矿用潜水泵型号及概述上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、不锈钢高扬程矿用潜水泵概述：不锈钢高扬程矿用潜水泵使用三相电源，材质采用标准304不锈钢材料。
具有外观美、防锈、耐腐蚀、使用扬程高，适合有腐蚀性的煤矿和硫金沙矿用。
泵接触液体全部用非磁性不锈钢铸造，因此具有自身无污染，耐腐蚀的特点性能，扩大了潜水电泵的用途和应用的领域。
具有体积小，外观美，防锈、耐腐蚀，一般酸碱海水都能使用。
高扬程潜水泵是我公司引进国外先进技术，研发成功的最新泵型，最大优点：整体采用304体质不锈钢材料，外形美观耐用，体积小，使用单相电源，安装使用方便，轴封用耐磨机械密封，耐腐蚀性较强（PH值4～10），噪音小，无泄漏，使用寿命长。
此泵效率高，性能稳定，可全扬程使用。
完全能满足高层建筑饮用水供给深层水源提供、国家节水一滴灌、喷灌和微灌工程等需要。
1.内装式不锈钢结构，整体采用304（316）优质不锈钢材质。
2.使用单（三）相电源，具有体积小，噪音低，无泄漏，使用寿命长。
3.外型美观耐用，防锈防腐蚀，安装使用方便，轴封用耐磨机械密封。
二、不锈钢高扬程矿用潜水泵使用范围：1、304的使用范围在PH值4-10之间好用，如果超过该介质，建议使用316或者316L（耐酸碱PH值2～12）,一般酸碱海水都能使用。
竖井矿用水泵型号
竖井矿用水泵型号
在矿山地下开采过程中，水是一个非常重要的因素。
水不仅可能影响到矿井的稳定性，还可能影响到采矿设备的正常运行。
因此，在矿山生产过程中，水泵设备是一个必不可少
的设备。
竖井矿用水泵在矿山生产中是必须的。
因为矿山地下水比较多，如果不及时排水就可
能引起严重的事故。
竖井矿用水泵的类型非常多，下面我们来介绍一下常用的竖井矿用水
泵型号。
一、BZJ竖井液下泵
BZJ竖井液下泵是一种水平放置式、半液下、单级、叶轮离心泵。
水泵的电机电压为380V，功率为11～75KW，流量为10～1200m3/h，扬程为3～62m，转速为1450r/min。
BZJ竖井液下泵主要用于排水、供水、消防、灌溉等方面的输送，适用于煤矿井下、
地下水利工程、地铁、小型水库、水文站、小型水电站等。
二、QJ型井下水泵
QJ型井下水泵适用于地下水源的提升，如煤矿井下的水源提升、地下水利工程的提升、电站冷却水的提升等。
三、ZW型自吸式污水泵
ZW型自吸式污水泵是一种能在泵体内部自吸并完成排放的污水泵。
该水泵适用于市政工程、工业建筑工程、建筑废水、农业排水、矿井排水等众多领域。
ZW型自吸式污水泵电机功率范围为1.5～55KW，流量范围为2.5～600m3/h，扬程范围为15～50m。
ZJ型卧式矿用自吸泵是一种新型泵型，该泵型特别适用于矿山采选、选厂原浆输送等领域内的送浆和排水。
总之，矿山生产中，水泵是非常重要的设备，尤其是竖井矿用水泵。
在选择竖井矿用
水泵时，需要根据具体需求选取适当的型号，并按照要求正确安装和使用。
