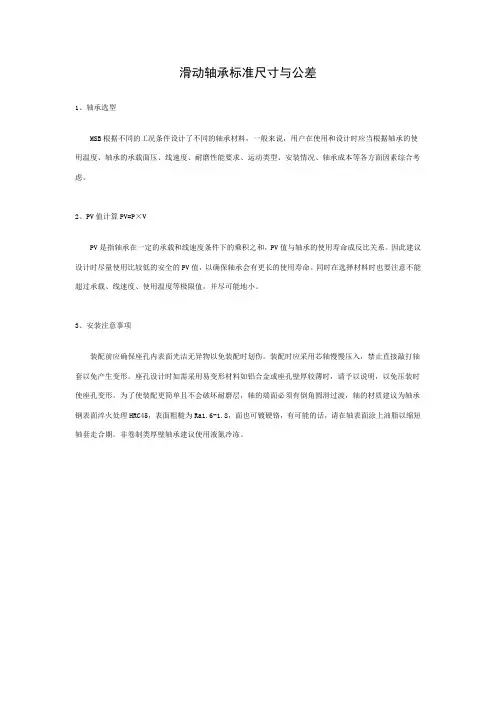

滑动轴承标准尺寸与公差解读
滑动轴承标准尺寸与公差1、轴承选型MSB根据不同的工况条件设计了不同的轴承材料，一般来说，用户在使用和设计时应当根据轴承的使用温度、轴承的承载面压、线速度、耐磨性能要求、运动类型、安装情况、轴承成本等各方面因素综合考虑。
2、PV值计算PV=P×VPV是指轴承在一定的承载和线速度条件下的乘积之和，PV值与轴承的使用寿命成反比关系。
因此建议设计时尽量使用比较低的安全的PV值，以确保轴承会有更长的使用寿命。
同时在选择材料时也要注意不能超过承载、线速度、使用温度等极限值，并尽可能地小。
3、安装注意事项装配前应确保座孔内表面光洁无异物以免装配时划伤。
装配时应采用芯轴慢慢压入，禁止直接敲打轴套以免产生变形。
座孔设计时如需采用易变形材料如铝合金或座孔壁厚较薄时，请予以说明，以免压装时使座孔变形。
为了使装配更简单且不会破坏耐磨层，轴的端面必须有倒角圆滑过渡，轴的材质建议为轴承钢表面淬火处理HRC45，表面粗糙为Ra1.6-1.8，面也可镀硬铬，有可能的话，请在轴表面涂上油脂以缩短轴套走合期。
非卷制类厚壁轴承建议使用液氮冷冻。
SF-1标准轴承尺寸及配合公差SF-1翻边轴承尺寸及配合公差表SF-2标准轴承尺寸及配合公差表JDB标准轴套尺寸FZ钢球保持架标准尺寸公差滑动轴承与座孔的装配SF轴承在装配前宜先用煤油或柴油清洗干净，然后在机油内浸油、沥干。
轴承与座孔装配时，即要保证轴承在座孔中不发生转动和轴向移动，要使轴承外表面与座孔充分接触，一般应保证接触面积大于70%以上，以利于承受载荷和传导摩擦热，SF轴承内表面是自润滑塑料，外表面是铜背，钢对钢的摩擦系数比钢对塑料的摩擦系数大，因此采用较轻盈配合，既保证使用时衬衫套不会在座孔内发生相对移动，又不会使衬套外径过大致使衬套内孔变形较大。
对于工作压力较高的场合为避免轴套走外圆，推荐用以下二方法：1、加大轴套外径尺寸，内孔变形用较正芯棒校正。
2、安装时，座孔涂ZY801厌氧胶，增强轴套与座孔的结合强度。
MSB-SF系列复合自润滑轴承
Jiashan Minsheng Self-Lubricating Bearing Factory
MSB-SF
Self-Lubricating Bearing
ＭＳＢ－SF
标准止推垫片
MSB-SF Metric Thrust Washer
轴径 Axle 8 10 12 14 16 18 20 22 24 26 30 36 40 46 50 60
MSB-SF-1
MSB-SF-2
1
聚四氟乙烯与铅 PTFE and leadFra bibliotek改性聚甲醛 POM
2
锡青铜粉 Tin Bronze Powder
锡青铜粉 Tin Bronze Powder
3
镀铜层 copper layer
镀铜层 copper layer
4
钢背
steel back
钢背
steel back
垫片尺寸Size of Washer D-0.25 20 24 26 30 32 36 38 42 44 48 54 62 66 74 78 90 2 1.5 T-0.05 M±0.125 15 18 20 23 25 28 30 33 35 38 43 50 54 61 65 76 4 3 2
安装尺寸Installation size
h -0.1
1.5
+0.4
t ±0.2
D1+0.12 20 24 26 30 32 36
1
38 42 44 48 54 62 66 74
1.5
78 90
说明： MSB-SF 止推垫片， 安装时必须钻孔， 用定位销钉固定于基础上。 A dowel or counter sunk screw should be used to prevent rotation, but the head must be recessed at least 0.25mm below the thrust bearing sufface.
自润滑轴承的特性及其应用
自润滑轴承的特性及其应用【摘要】介绍了德国GLACLER公司设计制造的DEVA—BM的金相组织结构、自润滑特性和DEVA—BM的机械性能，及DEVA—BM在水力发电设备上的应用，描述了DEVA—BM轴承装配安装方法及使用寿命计算方法。
【摘要】DEVA—BM；金相组织；自润滑；安装方法；寿命计算0 前言在水力发电设备中，以往使用的尼龙轴承、铜瓦轴承自身的缺点较多。
如纯尼龙轴承的吸水膨胀性，增加了尺寸的不稳定因素，出现抱轴等现象，给电站实际运行带来了隐患；铜瓦轴承需要干油润滑，造价较高，工艺复杂，不利于环保，承载能力低，挤压应力较高，只有加大本体部件的轴径尺寸，才能降低轴瓦的挤压应力，这样势必造成发电设备本体部件材料的浪费。
随着我国加入WTO的步代加快，与外国公司的合作项目日趋增多，外国先进的自润滑产品进入我国市场，给我国的水力发电设备注入了新的活力。
本文对德国GLACIER公司研制的DEVA—BM材料的金相组织结构、自润滑特性、装配安装方法、实际应用及其使用寿命的估算方法等进行了分析探讨。
1 DEVA—BM材料的金相组织结构DEVA—BM系列产品是采用先进的粉末冶金技术制造的，其产品的合金材料是将DEVA—BM合金的薄壁层烧结到钢基材上，DEVAMET－AL合金含有固体石墨润滑剂或使用二硫化钨等低摩擦的添加剂，均匀地弥散在整个青铜或铅青铜的金属基体内。
为了保证有较低的摩擦系数，可以将石墨和聚四氟乙稀(PTFE)构成的20µm的薄膜施加到轴承的表面，这种由石墨和聚四氟乙稀(PTFE)构成的薄膜被称为磨合膜(见图1)，可有效地保证轴承有较低的摩擦系数。
图1SEVA—BM的金相组织结构2 DEVA—BM的自润滑特性DEVA—BM产品是利用其自身的干耐磨机理来工作的，其中固体润滑剂起着决定性的作用。
众所周知，石墨本身是层状组织，其优点是材料内相邻分子间、层之间的层间抗剪强度低。
在DEVA—BM轴承开始运转时，DEVAMETAL合金出现磨损，此时石墨从轴承表面释放出来，通过配合端面的凹凸不平，机械地粘附在磨损处的接触表面，形成了坚固的低摩擦表面。
自润滑关节轴承
导师：田应仲 姓名：余西伟 学号：14721681
目
录
一
自润滑关节轴承的简介
二 三
自润滑关节轴承工作性能试验 自润滑关节轴承的应用
