尾矿库监测解决方案
尾矿库监测解决方案一、背景介绍尾矿库是矿山开采过程中产生的废弃物的储存场所，其安全监测和管理对于防止尾矿库溃坝事故具有重要意义。
本文将介绍一种尾矿库监测解决方案，旨在提高尾矿库的安全性和监测效率。
二、解决方案概述本解决方案基于无人机技术和物联网技术，通过无人机巡检和传感器监测相结合的方式，实现对尾矿库的全面监测和及时预警，提高监测效率和减少人力成本。
三、方案实施步骤1. 无人机巡检利用无人机进行尾矿库的巡检，通过高分辨率的摄像头和激光雷达等设备，对尾矿库的表面进行全面扫描和测量，获取尾矿库的三维模型和表面变形信息。
2. 传感器监测在尾矿库的关键部位布置多个传感器，如位移传感器、压力传感器、温度传感器等，实时监测尾矿库的变形、压力和温度等参数，并将数据传输到数据中心进行分析和处理。
3. 数据分析与处理将无人机巡检和传感器监测所获取的数据传输到数据中心，利用数据分析和处理技术对数据进行处理和分析，通过比对历史数据和实时数据，判断尾矿库是否存在异常情况，并及时发出预警。
4. 预警与应急响应当监测系统检测到尾矿库存在异常情况时，将自动发出预警信号，并通过短信、邮件等方式通知相关人员，同时启动应急响应机制，及时采取措施以防止事故的发生。
四、方案优势1. 高效性：无人机巡检和传感器监测相结合，能够实现对尾矿库的全面监测，大大提高监测效率。
2. 及时预警：通过数据分析和处理，能够及时发现尾矿库的异常情况，并及时发出预警信号，避免事故的发生。
3. 降低成本：无人机巡检和传感器监测的自动化操作，减少了人力成本，提高了监测效率。
4. 数据可视化：通过数据分析和处理技术，将监测数据可视化展示，方便管理人员进行监测和决策。
五、方案应用范围本解决方案适用于各类尾矿库的监测，包括金属矿山、煤矿、石油化工等行业的尾矿库。
同时，该方案还可以应用于其他类似的场所和工程的监测，如土石坝、大坝等。
六、总结本文介绍了一种基于无人机和物联网技术的尾矿库监测解决方案，通过无人机巡检和传感器监测相结合的方式，实现对尾矿库的全面监测和及时预警。
尾矿库在线监测方案范文
尾矿库在线监测方案随着我国煤炭开采规模的不断扩大，尾矿库的规模也越来越大，这就对尾矿库的安全稳定性提出了更高的要求。
为了保证尾矿库的安全稳定，尾矿库在线监测方案越来越受到关注。
尾矿库在线监测的必要性尾矿库是工业生产的重要产物，贮存着大量含有有害物质的废弃物，因此尾矿库的稳定性和安全性对于环境和社会稳定至关重要。
如果尾矿库发生事故，会对周边居民、水环境和生态环境造成不可逆的伤害。
因此，尾矿库在线监测至关重要。
尾矿库在线监测方案尾矿库在线监测包括以下几个方面：监测尾矿库的稳定性监测尾矿库的稳定性是尾矿库在线监测方案的重要组成部分。
通过监测尾矿库的位移、变形等数据，可以及时发现尾矿库的异常情况，并及时采取措施，避免事故的发生。
监测尾矿库的水文地质环境尾矿库严重影响着周边水文地质环境和生态环境，因此对于尾矿库水文地质环境的监测是必不可少的。
通过监测尾矿库周边水位、地下水位、水质等数据，可以及时掌握尾矿库周边的水文地质情况，并及时采取补救措施。
监测尾矿库的污染情况尾矿库存储着含有大量有害物质的废弃物，因此对于尾矿库的污染情况也需要进行在线监测。
通过监测尾矿库中有害物质的含量、扩散情况等数据，可以及时掌握尾矿库中有害物质的情况，并及时采取措施。
监测尾矿库的安全状况尾矿库是一个危险的设施，因此对于尾矿库的安全状况需要进行在线监测。
通过监测尾矿库的温度、氧气含量、瓦斯含量、有害气体等数据，可以及时发现尾矿库的安全隐患，避免事故的发生。
尾矿库在线监测技术尾矿库在线监测技术包括以下几种：快速激光扫描测量技术快速激光扫描测量技术是一种高精度、高效的尾矿库在线监测技术。
通过激光扫描仪测量尾矿库的三维数据，可以快速、准确地获取尾矿库的位移、变形数据，实现对尾矿库的在线监测。
遥感技术遥感技术是一种无接触、遥感、全息、动态监测技术，已成为尾矿库在线监测的主要手段之一。
通过高分遥感卫星图像获取尾矿库的信息，可以实现对尾矿库的遥感监测。

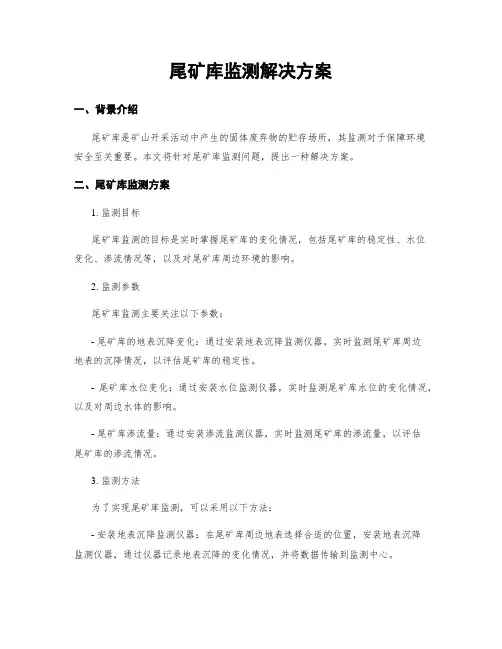

尾矿库监测解决方案
尾矿库监测解决方案一、背景介绍尾矿库是矿山开采活动中产生的固体废弃物的贮存场所，其监测对于保障环境安全至关重要。
本文将针对尾矿库监测问题，提出一种解决方案。
二、尾矿库监测方案1. 监测目标尾矿库监测的目标是实时掌握尾矿库的变化情况，包括尾矿库的稳定性、水位变化、渗流情况等，以及对尾矿库周边环境的影响。
2. 监测参数尾矿库监测主要关注以下参数：- 尾矿库的地表沉降变化：通过安装地表沉降监测仪器，实时监测尾矿库周边地表的沉降情况，以评估尾矿库的稳定性。
- 尾矿库水位变化：通过安装水位监测仪器，实时监测尾矿库水位的变化情况，以及对周边水体的影响。
- 尾矿库渗流量：通过安装渗流监测仪器，实时监测尾矿库的渗流量，以评估尾矿库的渗流情况。
3. 监测方法为了实现尾矿库监测，可以采用以下方法：- 安装地表沉降监测仪器：在尾矿库周边地表选择合适的位置，安装地表沉降监测仪器，通过仪器记录地表沉降的变化情况，并将数据传输到监测中心。
- 安装水位监测仪器：在尾矿库内部和周边水体选择合适的位置，安装水位监测仪器，通过仪器记录水位的变化情况，并将数据传输到监测中心。
- 安装渗流监测仪器：在尾矿库底部和周边地下水位较高的位置，安装渗流监测仪器，通过仪器记录渗流量的变化情况，并将数据传输到监测中心。
4. 数据处理与分析监测数据传输到监测中心后，需要进行数据处理与分析，以得出准确的监测结果。
数据处理与分析的方法包括：- 数据清洗：对监测数据进行清洗，去除异常值和噪声。
- 数据整合：将不同监测点的数据整合在一起，形成完整的监测数据集。
- 数据分析：对监测数据进行统计分析和趋势分析，以评估尾矿库的稳定性和渗流情况。
5. 预警与报告基于监测数据的分析结果，可以建立尾矿库监测预警系统，及时发出预警信号。
同时，定期生成监测报告，向相关部门和管理人员提供监测结果和分析结论，以支持决策和管理。
三、总结尾矿库监测解决方案主要包括监测目标、监测参数、监测方法、数据处理与分析以及预警与报告。
尾矿库在线监测方案
尾矿库在线监测方案尾矿库在线监测方案随着矿产资源的日益减少和对环境保护意识的日益增强，尾矿库成为了人们关注的焦点。
为确保尾矿库的安全稳定运行，尾矿库在线监测方案必不可少。
本文将针对尾矿库在线监测方案进行详细介绍。
一、尾矿库的在线监测意义尾矿库是指矿床中提取出的矿物质，在经过浮选、分离等矿物处理方式后所产生的固体废弃物。
这些固体废弃物中含有大量的有毒有害物质，如重金属、硫酸盐等，对环境和人类健康构成了很大的危害。
因此，尾矿库的在线监测至关重要。
尾矿库在线监测可以及时获取尾矿库内部状态的变化，如温度、湿度、压力、位移、振动等数据，并通过与预警值比对，判断是否存在异常，并及时采取应急措施，保障尾矿库的安全稳定运行。
二、尾矿库在线监测方案尾矿库在线监测方案的主要内容包括传感器选型、数据采集系统、数据传输系统和数据分析系统，具体如下：（一）传感器选型传感器是尾矿库在线监测系统的核心部件，它们的选型应根据监测对象和监测参数的不同而有所区别。
一般情况下，尾矿库在线监测系统应包括以下几种传感器：1. 温度、湿度传感器：用于监测尾矿库的温度、湿度变化情况，为判断尾矿库的状态提供依据。
2. 压力、位移传感器：用于监测尾矿库的压力、位移变化情况，为判断尾矿库的稳定性提供依据。
3. 振动传感器：用于监测尾矿库的振动变化情况，为判断尾矿库所处环境的稳定性提供依据。
（二）数据采集系统数据采集系统是指将传感器获取的信号转换为数字信号，并通过数据采集仪器进行采集和存储的系统。
对于尾矿库在线监测方案来说，数据采集系统的关键是选择一款高精度、高可靠性的数据采集仪器。
（三）数据传输系统数据传输系统是指将采集到的数据通过网络传输到数据分析系统的系统。
考虑到尾矿库常常位于偏远地区，需要使用无线传输方式，例如GPRS、NB-IoT等。
（四）数据分析系统数据分析系统是指通过对采集到的数据进行分析，提取其中有用的信息，并根据不同的情况进行预警和应急处理。

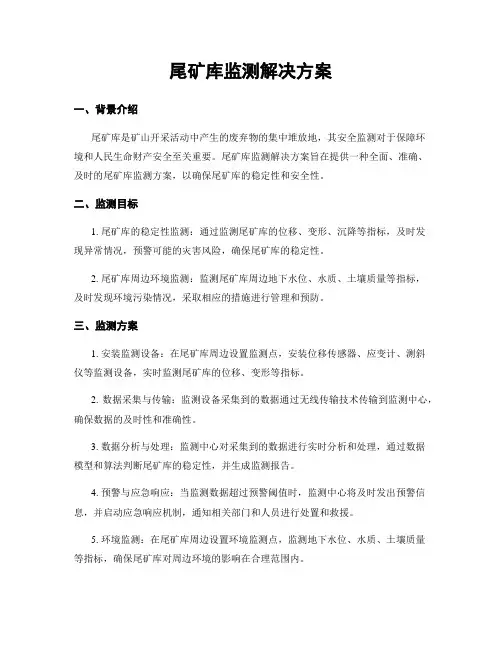

尾矿库监测解决方案
尾矿库监测解决方案一、背景介绍尾矿库是矿山开采活动中产生的废弃物的集中堆放地，其安全监测对于保障环境和人民生命财产安全至关重要。
尾矿库监测解决方案旨在提供一种全面、准确、及时的尾矿库监测方案，以确保尾矿库的稳定性和安全性。
二、监测目标1. 尾矿库的稳定性监测：通过监测尾矿库的位移、变形、沉降等指标，及时发现异常情况，预警可能的灾害风险，确保尾矿库的稳定性。
2. 尾矿库周边环境监测：监测尾矿库周边地下水位、水质、土壤质量等指标，及时发现环境污染情况，采取相应的措施进行管理和预防。
三、监测方案1. 安装监测设备：在尾矿库周边设置监测点，安装位移传感器、应变计、测斜仪等监测设备，实时监测尾矿库的位移、变形等指标。
2. 数据采集与传输：监测设备采集到的数据通过无线传输技术传输到监测中心，确保数据的及时性和准确性。
3. 数据分析与处理：监测中心对采集到的数据进行实时分析和处理，通过数据模型和算法判断尾矿库的稳定性，并生成监测报告。
4. 预警与应急响应：当监测数据超过预警阈值时，监测中心将及时发出预警信息，并启动应急响应机制，通知相关部门和人员进行处置和救援。
5. 环境监测：在尾矿库周边设置环境监测点，监测地下水位、水质、土壤质量等指标，确保尾矿库对周边环境的影响在合理范围内。
6. 定期检修与维护：对监测设备进行定期检修和维护，确保设备的正常运行和数据的可靠性。
四、监测方案的优势1. 全面性：该监测方案涵盖了尾矿库的稳定性和周边环境的监测，能够全面了解尾矿库的运行情况和对周边环境的影响。
2. 及时性：监测设备实时采集数据，并通过无线传输技术传输到监测中心，能够及时掌握尾矿库的动态变化。
3. 准确性：监测中心对采集到的数据进行实时分析和处理，通过数据模型和算法判断尾矿库的稳定性，提高了数据的准确性。
4. 预警能力：监测中心设置了预警阈值，一旦监测数据超过预警阈值，将及时发出预警信息，确保采取及时的应急措施。
5. 环保性：通过监测尾矿库的周边环境指标，能够及时发现环境污染情况，采取相应的措施进行管理和预防，保护周边环境。
尾矿库监测解决方案
尾矿库监测解决方案引言概述：尾矿库是矿山开采过程中产生的废弃物堆积而成的水体储存设施，其监测对于保障环境安全至关重要。
本文将介绍尾矿库监测的解决方案，包括监测技术、监测设备、监测方法和数据分析。
一、监测技术1.1 遥感技术：利用卫星遥感技术可以实时获取尾矿库的图像数据，包括水体面积、水位变化等信息。
通过对遥感图像的分析，可以监测尾矿库的变化趋势，及时发现异常情况。
1.2 地面监测技术：地面监测技术包括测量水位、水质、地下水位等参数的传感器布设。
这些传感器可以实时监测尾矿库的水位变化、水质变化以及周围地下水位的变化情况，及时预警并采取相应措施。
1.3 声波监测技术：声波监测技术可以通过对尾矿库内部的声波传播特性的监测，来判断尾矿库的稳定性。
当尾矿库内部发生变化时，声波的传播特性也会发生变化，通过对声波的分析可以及时发现异常情况。
二、监测设备2.1 水位传感器：水位传感器可以实时监测尾矿库的水位变化，通过将传感器布设在尾矿库内部，可以准确地获取水位数据，并及时发出预警信号。
2.2 水质传感器：水质传感器可以监测尾矿库水体的水质变化，包括水中的溶解氧、PH值、浊度等指标。
通过监测水质的变化，可以及时发现尾矿库内部的异常情况。
2.3 声波监测设备：声波监测设备可以监测尾矿库内部的声波传播特性，通过分析声波的变化，可以判断尾矿库的稳定性。
这些设备通常由声波发射器和接收器组成，通过对声波的传播时间和强度的监测，可以得出尾矿库的稳定性信息。
三、监测方法3.1 实时监测：利用遥感技术和地面监测技术，可以实现对尾矿库的实时监测。
通过实时监测，可以及时发现尾矿库的异常情况，并采取相应措施，避免环境安全事故的发生。
3.2 定期巡检：定期巡检是尾矿库监测的重要方法之一。
通过定期巡检，可以检查尾矿库的设备是否正常运行，是否存在异常情况，并及时进行维护和修复。
3.3 数据分析：对监测数据进行分析是尾矿库监测的关键环节。
通过对监测数据的分析，可以了解尾矿库的变化趋势，预测未来的发展趋势，并及时采取相应措施。
尾矿库在线监测方案
尾矿库在线监测方案公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]工程编号：尾矿库在线监测系统设计方案上海华桓电子科技有限公司提交日期：二○一二年十月尾矿库在线监测系统设计方案负责人：项目负责人：方案设计：参与人员：上海华桓电子科技有限公司提交日期：二○一二年十月目录一、项目概况建设单位概况设计范围据业主委托，本项目仅针对XX尾矿库在线监测进行方案设计。
项目交通位置尾矿库基本情况尾矿库周围环境二、设计总体思路设计依据《尾矿库安全监督管理规定》国家安全生产监督管理总局令第38号；《尾矿库安全监测技术规范》AQ2030-2010《尾矿库安全技术规程》AQ2006-2005；《选矿厂尾矿设施设计规范》ZBJ1-90；《尾矿设施施工及验收规程》S5418-95《土石坝安全监测技术规范》SL551—2011《降水量观测规范》SL21-2006《岩土工程勘察规范》GB50021-2001《岩土工程监测规范》YS5229-96《碾压式土石坝设计规范》DL/T5395-2007《压式土石坝施工规范》DL/T5129-2001《工程测量规范》GB50026-2007《全球定位导航系统测量规范》GB/T 18314-2001《国家三、四等水准测量规范》GBl2898-91《国家一、二等水准测量规范》GB12897-91《混凝土结构工程施工质量验收规范》GB 50204-2002我院与建设单位签订的设计合同；建设单位提供的与本工程有关的资料。
设计基本原则（1）要求尾矿库监测系统具有先进性，实用性和可操作性，还需考虑具有良好的扩展性，同时还要兼顾项目投资经济性。
（2）充分考虑工程的实际特点，合理设置监测项目，系统要能有效、准确地反映尾矿库的运行状态。
（3）要求尾矿库监测系统能及时发现尾矿库异常迹象的能力，配置必要有效的分析处理软件，及时把握尾矿库的发展变化趋势。
（4）要求尾矿库监测系统具有预警发布能力，为各级安全生产管理提供实时信息服务。
尾矿库在线监测安全管理方案研究及优化
尾矿库在线监测安全管理方案研究及优化尾矿库是矿山开采必不可少的设施之一，但由于其特殊性质，存在一定的安全隐患。
因此，尾矿库的在线监测安全管理方案研究及优化至关重要。
一、尾矿库在线监测安全管理方案的研究1.安全监测系统的建立：建立完善的尾矿库在线监测系统，包括监测传感器、数据采集设备、数据传输通道等，确保监测数据准确、及时的获取。
2.监测指标确定：确定尾矿库的关键监测指标，包括液位、温度、浓度等，建立合理的监测指标体系。
3.监测频率确定：根据尾矿库的特性和监测指标，确定合理的监测频率，以及监测数据记录的时间间隔。
4.报警机制建立：建立报警机制，当监测指标超过安全阈值时，及时发出警报，并采取相应的应急措施，以避免事故的发生。
5.数据分析与预警：对监测数据进行实时分析与预警处理，通过数据比对与模型优化，提前发现潜在的安全风险，并采取相应的措施解决。
6.多元化传感技术的应用：采用多种传感技术，包括超声波、微波、光纤等，实现对尾矿库各项参数的全面监测和实时分析，提高监测的准确性和可靠性。
二、尾矿库在线监测安全管理方案的优化1.完善的管理体系：建立健全的尾矿库在线监测安全管理体系，包括管理流程、责任制度、培训机制等，确保监测工作的有效进行。
2.技术应用与创新：引入新的监测技术与设备，不断提升监测的准确性和可靠性。
同时，积极推动科技创新，开展相关研究工作，提高尾矿库在线监测的技术水平。
3.应急预案与演练：制定完善的应急预案，并进行定期演练，提高应急处理能力和反应速度，确保在紧急情况下能够迅速有效地采取措施，减少事故损失。
4.多部门合作：建立与相关部门的密切合作机制，加强信息的共享与交流，形成联防联控的合力，加强对尾矿库在线监测安全管理工作的协同与配合。
5.法律法规与标准的制定：制定相关的法律法规和标准，明确尾矿库在线监测安全管理的要求，加强对监测工作的规范与约束。
总之，尾矿库在线监测安全管理方案的研究及优化需要充分考虑尾矿库的特性和风险，建立科学合理的监测体系，引入新技术与设备，并加强对应急预案的制定与演练，以实现尾矿库在线监测安全管理工作的有效进行，最大程度地减少事故发生的可能性。
尾矿库监测解决方案
尾矿库监测解决方案引言概述：尾矿库是矿山生产过程中产生的废弃物储存设施，其安全监测至关重要。
尾矿库监测解决方案是为了及时发现尾矿库存在的问题，保障尾矿库的安全稳定运行。
本文将从五个大点来详细阐述尾矿库监测解决方案。
正文内容：1. 监测设备的选择1.1 传感器：采用多种类型的传感器，如位移传感器、压力传感器、温度传感器等，用于监测尾矿库的位移、压力和温度等参数。
1.2 监测仪器：选择高精度的监测仪器，如激光测距仪、全站仪等，用于对尾矿库进行全面的监测和测量。
1.3 数据采集系统：建立完善的数据采集系统，实时记录和存储监测数据，以便后续分析和处理。
2. 监测参数的选择2.1 位移监测：通过位移传感器对尾矿库的位移进行实时监测，及时发现位移异常情况，采取相应的措施进行处理。
2.2 压力监测：利用压力传感器对尾矿库的压力进行监测，及时发现压力升高或者异常情况，预防尾矿库的破坏。
2.3 温度监测：借助温度传感器对尾矿库的温度进行监测，及时发现温度异常情况，防止尾矿库因温度过高引起事故。
3. 监测频率和时机的确定3.1 监测频率：根据尾矿库的特点和监测要求，确定合适的监测频率，普通建议进行定期监测，并在重大活动先后进行特殊监测。
3.2 监测时机：选择合适的监测时机，如在尾矿库运行期间、降雨季节、地震先后等关键时刻进行监测，以便及时发现问题并采取措施。
4. 数据分析和处理4.1 数据处理：对采集到的监测数据进行处理，包括数据校正、数据对照和数据筛选等，确保数据的准确性和可靠性。
4.2 数据分析：通过对监测数据进行分析，发现尾矿库存在的问题和隐患，并提出相应的解决方案。
4.3 数据报告：编制监测数据报告，对监测结果进行总结和分析，为尾矿库管理提供科学依据和决策支持。
5. 应急预案和措施5.1 应急预案：制定完善的尾矿库监测应急预案，明确各类应急情况的处理流程和责任分工，确保在突发情况下能够及时有效地采取措施。
5.2 应急措施：根据监测结果和预警信息，采取相应的应急措施，包括加固尾矿库、排除险情、疏散人员等，确保尾矿库的安全稳定。
尾矿库在线监测施工方案
尾矿库在线监测施工方案1. 简介尾矿库是矿山生产过程中排泄出来的残余物质的储存设施。
尾矿库的安全性和稳定性是矿山生产过程中的重要问题，为了及时发现和解决潜在的安全隐患，尾矿库在线监测成为必不可少的环节。
本文将针对尾矿库在线监测的重要性和必要性进行讨论，并提出一个施工方案。
2. 尾矿库在线监测的重要性和必要性尾矿库在线监测的重要性和必要性体现在以下几个方面：2.1 安全性尾矿库的安全性是保证矿山生产过程中无事故发生的重要保障。
通过在线监测，可以实时了解尾矿库的运行状态，包括渗流和变形等，及时发现异常情况并采取相应措施，保证尾矿库的稳定性和安全性。
2.2 环境保护尾矿库中的残留物质可能含有有害物质，如果泄露或溢出，将对周围的土地和水资源造成严重的污染。
通过在线监测，可以及时发现泄露或溢出的情况，采取措施防止环境污染。
2.3 法规要求为了保护环境和公众安全，许多国家都制定了相关的法规和标准，要求尾矿库必须进行在线监测。
因此，尾矿库在线监测是符合法规要求的必要措施。
3. 尾矿库在线监测施工方案尾矿库在线监测主要包括监测设备的安装和监测数据的采集与处理两个方面。
3.1 监测设备的安装尾矿库在线监测的核心是安装监测设备，常用的监测设备包括渗流监测系统、变形监测系统和水位监测系统等。
3.1.1 渗流监测系统渗流监测系统可以通过安装渗流孔和渗水井等设备来监测尾矿库内的渗流情况。
在选择监测点位时，应根据尾矿库的具体情况，选择在渗流较为集中和重要的位置进行监测。
监测设备的安装应严格按照相关标准和要求进行，确保监测数据的准确性和可靠性。
3.1.2 变形监测系统变形监测系统可通过安装测量点、测量桩和变形传感器等设备来监测尾矿库的变形情况。
在选择监测点位时，应根据尾矿库的结构和土体特性，选择在变形较大和易变形的位置进行监测。
监测设备的安装应采用专业设备和方法，确保数据的准确性和稳定性。
3.1.3 水位监测系统水位监测系统可以安装水位传感器和数据采集设备等设备，通过实时监测尾矿库的水位变化情况，及时发现水位异常变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程编号：尾矿库在线监测系统设计方案上海华桓电子科技有限公司提交日期：二○一二年十月尾矿库在线监测系统设计方案负责人：项目负责人：方案设计：参与人员：上海华桓电子科技有限公司提交日期：二○一二年十月目录一、项目概况................................................. - 1 -1.1建设单位概况 (1)1.2设计范围 (1)1.3项目交通位置 (1)1.4尾矿库基本情况 (1)1.5尾矿库周围环境 (1)二、设计总体思路............................................. - 1 -2.1设计依据 (1)2.2设计基本原则 (2)2.3设计总体目标 (2)三、尾矿库在线监测系统设计 ................................... - 4 -3.1尾矿库在线监测系统一期工程设计 (5)3.2尾矿库在线监测系统二期工程设计 (26)3.3在线监测系统管理 (32)3.4监测资料的整编与分析 (34)3.5供电系统 (36)四、尾矿库在线监测系统造价估算表 .................. 错误!未定义书签。
一、项目概况1.1建设单位概况1.2 设计范围据业主委托，本项目仅针对XX尾矿库在线监测进行方案设计。
1.3项目交通位置1.4尾矿库基本情况1.5尾矿库周围环境二、设计总体思路2.1设计依据◆《尾矿库安全监督管理规定》国家安全生产监督管理总局令第38号；◆《尾矿库安全监测技术规范》AQ2030-2010◆《尾矿库安全技术规程》AQ2006-2005；◆《选矿厂尾矿设施设计规范》ZBJ1-90；◆《尾矿设施施工及验收规程》S5418-95◆《土石坝安全监测技术规范》SL551—2011◆《降水量观测规范》SL21-2006◆《岩土工程勘察规范》GB50021-2001◆《岩土工程监测规范》YS5229-96◆《碾压式土石坝设计规范》DL/T5395-2007◆《压式土石坝施工规范》DL/T5129-2001◆《工程测量规范》GB50026-2007◆《全球定位导航系统测量规范》GB/T 18314-2001◆《国家三、四等水准测量规范》GBl2898-91◆《国家一、二等水准测量规范》GB12897-91◆《混凝土结构工程施工质量验收规范》GB 50204-2002◆我院与建设单位签订的设计合同；◆建设单位提供的与本工程有关的资料。
2.2设计基本原则（1）要求尾矿库监测系统具有先进性，实用性和可操作性，还需考虑具有良好的扩展性，同时还要兼顾项目投资经济性。
（2）充分考虑工程的实际特点，合理设置监测项目，系统要能有效、准确地反映尾矿库的运行状态。
（3）要求尾矿库监测系统能及时发现尾矿库异常迹象的能力，配置必要有效的分析处理软件，及时把握尾矿库的发展变化趋势。
（4）要求尾矿库监测系统具有预警发布能力，为各级安全生产管理提供实时信息服务。
2.3设计总体目标（1）实现对尾矿库相关运行数据的实时采集、传输、计算、分析，实时掌握尾矿库整体运行的安全状态。
（2）直观显示各项监测、监控信息数据的历史变化过程及当前状态，为矿区安全生产管理人员提供简单、明了、直观、有效的信息参考。
（3）一旦尾矿库出现紧急异常情况（如库水位超水位、干滩长度小于汛限长度、坝体位移或位移速率超过警界值、坝体浸润线异常超高、坝后渗流量异常超高等），系统能及时发出预警信息。
（4）能实现尾矿库安全监测系统的远程登录、远程访问、远程管理、远程控制和远程维护。
（5）实现多级管理平台工作模式，可方便实现尾矿库安全监测信息在库区监测站、矿区监测中心站、矿所在集团公司管理站、矿所在县、市、省安全生产主管部门等多级管理与信息共享。
三、尾矿库在线监测系统设计尾矿库属三等尾矿库，根据《尾矿库安全监测技术规范》AQ2030-2010的要求，应安装尾矿库在线监测系统，在线检测系统为库区人民生产生活提供预测预警数据，为用户组织抢险，疏散地质灾害影响区域人群赢得时间，减少事故伤亡和财产损失，加强对地质灾害安全隐患治理。
系统的建设符合国家和省有关标准和规定的要求。
本次尾矿库在线监测系统设计内容主要包括位移监测、岸坡监测、渗流监测、干滩监测、水位监测、降水量监测、视频监控、机房建设等部分。
尾矿库为已建设项目，在线监测系统拟一次性设计，分二期建设，一期工程针对目前已经形成坝体、排水斜槽进行建设，监测内容包括坝体内部位移监测、岸坡位移监测、水位监测、浸润线监测、降水量监测、视频监控及机房；二期工程主要针对拦渣坝及升高部分的坝体进行建设，监测内容包括拦渣坝表面位移监测和升高部分的坝体内部位移监测、浸润线监测等进行建设。
在线监测系统监测项目与精度及监测点布置位置见下表在线监测系统监测项目与精度一览表在线监测系统监测点布置汇总表3.1 尾矿库在线监测系统一期工程设计3.1.1位移监测根据《尾矿库安全监测技术规范》AQ2030-2010的规定，位移监测包括坝体的表面位移、内部位移及岸坡监测。
岸坡位移为岸坡水平位移监测；内部水平及竖向位移监测结合布置；岸坡监测以表面监测为主。
监测基点设在稳定区域内，测点与岸坡牢固结合。
基点及测点均设有保护装置。
3.1.1.1岸坡位移监测（1）岸坡位移监测方法岸坡位移监测用的平面坐标及水准高程，应与设计、施工和运行诸阶段的控制网坐标系统相一致。
本工程拟采用GPS自动化监测方式对岸坡位移进行实时自动化监测，各GPS监测点与参考点接收机实时接收GPS信号，并通过数据传输网络实时发送到控制中心，控制中心服务器GPS数据处理软件实时差分解算出各监测点三维坐标，数据分析软件获取各监测点实时三维坐标，并与初始坐标进行对比而获得该监测点变化量，同时分析软件根据事先设定的预警值而进行报警。
岸坡位移监测断面选在地基工程地质变化较大的地段及运行有异常反应岸坡处。
基点布设在岸坡坚实土基上。
GPS表面位移监测的误差水平为±3mm。
（2）岸坡位移监测设置根据《尾矿库安全监测技术规范》要求，结合尾矿库的实际情况，设计尾矿库两侧山坡设2个监测点，左岸山坡1个监测点，右岸山坡1个监测点，值班室附近1个GPS监测基站。
监测点位于边坡较陡处，监测基站设置在值班室周边的山坡上的坚实土基上，共设置3台GPS。
GPS监测基站即为连续运行参考站，它是整个尾矿库坝表面位移监测的基准框架，一般一个GPS参考站能够覆盖1km以内的监测点，鉴于尾矿库的情况，设置一个参考站即可，为了保证监测系统稳定可靠，参考站需定时统一和矿区控制点进行联测，以实现监测坐标与矿区坐标的统一，同时校准参考点是否会发生位移。
岸坡位移监测位置示意图（3）岸坡位移监测报警值根据尾矿库岸坡实际情况岸坡位移历史观测数据，进行坝体表面位移报警值设计。
岸坡位移报警值表（4）岸坡位移监测设备选型根据尾矿库岸坡实际情况，尾矿库两侧山坡位移监测系统应采用目前较为先进的设备，配以方便灵活的通信方式，包括串口、以太网、无线等接口。
产品采用宽温、全封闭式设计，可有效的实现抗高温、防尘、防电磁干扰、防腐蚀等，使产品可在恶劣的现场环境下稳定工作。
GPS监测基站设备技术参数需满足：◆水平精度＜3mm◆可靠性>99.9%◆远程控制◆接口防雷设计，整机工业级标准◆防腐,抗老化性能佳,寿命长◆在高温等恶劣环境中使用性能更加突出◆监测设备的数据输入输出均为数字信号，串口服务器将数字信号转换为电信号。
（5）岸坡位移监测系统防雷设计岸坡位移监测系统采用避雷针进行直击雷防护，使用电源避雷器、通讯电缆防雷器实现对感应雷的防护。
直接雷电防护采用装设避雷针保护，要求避雷针与被保护物体横向距离不小于3m，避雷针高度根据设备情况按照“滚球法”确定。
监测设备采用金属机柜屏蔽感应雷，电源部分加装防雷插座和单项电源避雷器。
通讯线路防雷保护采用在通信线路两端分别加装防雷器，一端靠近传感器，避免由于感应雷造成的电流对传感器的损害；另一个防雷器尽量靠近数据处理设备。
所有避雷器的接地端与避雷网连接，连接处采用涂抹防锈漆等手段保证导电，接地电阻不大于10欧姆。
（6）岸坡位移监测系统接地设计接地网选用3根50×50×5mm热镀锌角钢为垂直地极L=2.5米，以25×4mm热镀锌扁钢互连，垂直地极埋地深度>1米。
避雷针基座为500×500×60mm钢筋混凝土，由地网引两根25×4mm热镀锌扁钢与基座连接（连接处必须为焊接）。
接地电阻要求不大于10欧姆。
（7）岸坡位移监测工程设备清单：3.1.1.2内部位移系统监测方法首先在尾矿坝设定位置钻孔，在土质比较坚硬的部位钻孔，钻孔深度强风化花岗斑岩即可，然后在钻孔中装入倾斜仪传感器，把最下面点作为固定点，从而监测坝体结构内部的倾斜状态。
在钻孔内安装多只倾斜仪可以更加准确的监测坝体内部变形情况。
位移采用的计算公式为：S=（X-Y）*G+K*(Z-H)。
其中S为位移变化量；X为初始仪器读数；Y为当前读数；G为设备提供的仪器系数，出厂后标定后得到；K为传感器修正系数；Z为初始温度；H为当前的温度。
一般情况下，测量的温度系数很小，温度的影响可以忽略不计。
测点间距为25米，每个监测断面上布设3条监测垂线，每条监测垂线上布置3个测点，最下一个测点应置于坝基表面。
（2）内部位移监测设计根据《尾矿库安全监测技术规范》要求，结合尾矿库的实际情况，设计在坝体中心最大剖面处（该剖面也为坝体最大受力点）和坝体两侧设置内部位移监测剖面。
在坝顶剖面上布设2个断面，每个断面设置3个条监测垂线，每条监测垂线布设3个测点。
内部位移监测示意图（3）内部位移报警值设计根据尾矿库实际情况及筑坝材料、筑坝工艺、排矿工艺、坝体位移历史观测数据，进行坝体内部位移报警值设计。
内部位移报警值表（4）内部位移设备技术参数根据尾矿库实际情况，并参照《尾矿库安全监测技术规范》，采用HC-5100固定式测斜仪。
技术参数满足：◆类型：重力感应式◆精度：0.1% 量程：100mm◆数据传输方式：坝体内部位移传感器为本身防雷的重力感应传感器，并采用光缆进行数据传输至值班室监控中心服务器。
（5）内部位移设备防雷设计内部位移监测系统采用避雷针进行直击雷防护，使用电源避雷器、通讯电缆防雷器实现对感应雷的防护。
（6）内部位移工程设备清单3.1.2渗流监测（1）渗流系统监测方法采用振弦式渗压计，通过在坝体里钻凿钻孔，把渗压计放置在钻孔里（与测压管结合使用）。
通过测量渗压计的压力，再转化为水头高度（高程），结合安装深度以及孔口高程即可得到坝体或者绕坝的浸润线高度（高程）。
测量精度取决于渗压计的精度，误差小于10mm。
