电动汽车整车装配工艺流程
某新能源汽车总装车间工艺设计方案
1引言新能源汽车是指采用非常规的车用燃料作为动力源,综合车辆的动力控制和驱动方面的先进技术,形成的技术原理先进,具有新技术、新结构的汽车。
我国新能源汽车产业始于21世纪初,2001年,新能源汽车研究项目被列入国家“十五”期间的“863”重大科技课题,“十一五”以来,我国提出“节能和新能源汽车”战略,随着政府对新能源汽车研发和产业化的高度关注,经过多年的发展、改进、创新,生产技术得到了很大的进步。
新能源汽车包括混合动力电动汽车(HEV)、纯电动汽车(BEV)、燃料电池电动汽车(FCEV)、其他新能源(如超级电容器、飞轮等高效储能器)汽车等。
本文主要介绍纯电动汽车装配车间的工艺设计方案与装配生产线。
2装配车间概况2.1生产任务新能源汽车装配车间主要承担纯电动汽车的部件装配和整车总装任务,此外还承担整车下线调试、检测及返修等任务。
2.2生产纲领新能源汽车装配车间拟定主要产品生产纲领为:年产各类纯电汽车30万辆。
属于批量生产。
2.3工作制度与年时基数新能源装配车间采用双班制组织生产,每班8h,全年工作时间为300d。
3设计原则及设计依据3.1设计原则1)在工艺设备布局上,充分考虑批量新能源汽车产品的生产特点,按照工艺路线顺,物流路线短的原则进行设备布某新能源汽车总装车间工艺设计方案Process Design Scheme of a New Energy Vehicle Assembly Workshop桑清宇，黄锦文（中机第一设计研究院有限公司，合肥230601）SANG Qing-yu,HUANG Jin-wen(First Design and Research Institute MI China Co.Ltd.,Hefei230601,China)【摘要】根据企业的发展战略，某公司拟新建新能源汽车制造园区，规划年产能30万辆。
工艺设计运用精益生产理念，结合了标准化、柔性化、模块化的设计原则，冲压、焊装、涂装、总装4大工艺参照国产车主流工艺，并结合新能源汽车生产特点进行精心设计。
汽车用永磁同步电机装配流程简介
将定子热套在 置检测工装上 XXXMPa,如图
壳体内；
面，对准定位 所示，该状态
销，放置平稳， 下阐明能够进
将电机三相线 行壳体气密性
压平；
检测；
5.按下开启按 钮，电机壳体 将进入自动检 测状态；
6.测试过程 中注意：充 气接头与电 机壳体是否 对准；
010
• 详细工序—定转子总成装配—定转子合装
6、拟定一周磁 钢是否是交替 排列；转子后 压板套入电机 轴。
05
• 详细工序—转子总成装配—压压圈
压圈加热 转子放置 设置参数
压压圈
转子放置
涂防锈漆
1、将压圈套 入磁杆置于中 间位置，按下 开启按钮，将 压圈加热后， 迅速取下套入 电机轴；
。
2、将压圈下 压头放置压机 定位处，转子 花键端插入下 压头，过分压 头放置转子另 一端。 。
装前端盖
装后端盖
定子放置 及顶丝
定转子装配
1、将前端盖装入定 子总成非出线端，
2、将转子旳后轴承 与后端盖轴承档配 合，然后用六角螺 栓固定后轴承盖， 直至后轴承盖与端 盖轴承档端面贴合。
3、将装有前端盖旳 定子放入总成压机 工装，用一字螺丝 刀安装定子两侧顶 丝，调整垫片和波 形垫片装入前端盖 轴承室，轴承室涂 油脂。
称重
装前半段 转子冲片
插磁钢
装后半段 转子冲片
插磁钢
检测磁极 及装后压板
1、将转子冲片 放置电子称重， 将称重后旳冲片 分开放置整齐。
2、将转轴竖直 3、磁钢槽均匀 4、确保前半段 5、磁钢槽均匀 放在转子装配托 涂抹厌氧型平面 已插磁钢各极性 涂抹厌氧型平面 盘上，花键端朝 密封胶；将磁钢 正确，将称重旳 密封胶；插入磁 下，再装上转子 插入磁钢槽，先 冲片凸点面朝上， 钢，确保与前半 前压板，注意压 插4个N极或S极， 套在转轴上，确 段同一位置磁性 板有台阶面对下， 后插4个S极或N 认与前半段转子 相同； 然后将称重好旳 极，8个磁极按 冲片磁钢槽有错 前半段转子冲片 N-S-N交替排列， 位角，用专用套 套入转轴上，用 完后目测检验插 筒将其压到位。 专用套筒将其压 入磁钢旳极性。 到位，注意转子 冲片凸点面朝下。
电动汽车整车装配工艺流程
力矩控制项目
责任人
1-2
1-3
1-4
1-5
2-1
2-2
ห้องสมุดไป่ตู้2-3
2-4
车门流水条驾驶室颜色电动汽车电动汽车整车装配流程卡电机编号控制器编号充电器编号1
电动汽车 电机编号
电动汽车整车装配流程卡
控制器编号 充电器编号 驾驶室颜色
调速踏板编号 组合仪表编号 工序号 工序名称 1.车门门锁，车门限位器，玻璃升 降机，内把手 1-1 2.充电器、充电器座、电喇叭 3.车门流水条 1.线卡热塑管（扎带） 2.车架线束，连接控制器和蓄电池 电缆 3.通前桥制动管组件、通后桥制动 管4.驻车制动（手刹，手刹盒，手 刹拉线） 1.前减震器 2.前桥总成（桥，轮胎，钢圈） 3.前悬架总成（前板簧，U型栓压 板，小板簧尼龙套） 4.转向系统（方向机，方向盘，方 向柱，方向立柱支架） 1.后桥总成 （桥，轮胎，钢圈） 2.后悬限位块 3.后悬架总成（后板簧，U型栓，吊 耳和吊耳螺栓，压板，大板簧尼龙 套） 4.接前制动管路 1.制动踏板组件 2.室内接制动泵油管 3.制动油壶，加制动液 4.粗调刹车 5.装前车轮 6.粗调前束 1.顶棚密封条 2.顶棚线束 1.加速踏板 2.组合开关，刹车开关 3.闪光器，仪表台和仪表 4.雨刮电机和喷水嘴 5.转换器和收音机 1.蓄电池、蓄电池减震垫、蓄电池 压板 2.蓄电池布线和固定 3.前后组合灯，密封塞 1.内饰件（内后视镜，座椅安装， 地板皮，车门内护板） 2.外饰件（保险杠及保险杠雾灯） 3.车棚总成（前后玻璃，胶条，玻 璃支架）
长城整车生产流程-冲压、焊接、涂装、总装
汽车整车生产流程一辆车是如何被造出来的，相信很多朋友都不太了解。
通过本文希望让大家对车辆的制造过程有所了解，借以普及汽车知识。
（特别是公司的同志们~~~~电动车也是车呀。

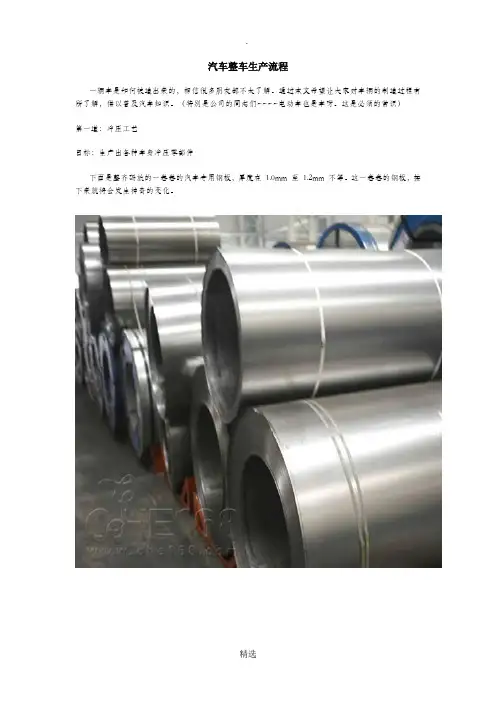

这是必须的常识）第一道：冲压工艺目标：生产出各种车身冲压零部件下面是整齐码放的一卷卷的汽车专用钢板，厚度在1.0mm 至1.2mm 不等。
这一卷卷的钢板，接下来就将会发生神奇的变化。
首先要把整卷钢板裁剪成大小不等的几块后，分类整理，以便有各自不同的用处。
大小不等的钢材，要经过一道切边工序。
然后分配到各个冲压机上，进行下一步工序。
平整的钢材经过冲压机重新塑造，被压制成车身上的各种冲压部件。
压制好的前翼子板，整齐放在成品区待用。
压制成型的车辆侧车身至此，一批批的汽车钢板就变成了形状结构复杂的车身零部件。
接下来他们就被送到了焊接车间，进入了下一道工序。
第二道：焊接工艺目标：将各种车身冲压部件焊接成完成的车身在焊接车间，各种各样的车身零部件在这里结合到了一起，完成这项工作的是另一项关键工艺——焊接。
每一道焊接完成后，工人师傅都要仔细检查焊接情况。
哈弗的车身焊接还大量运用了工业机器人，这大大提高了效率并降低了失误的风险。
车身焊接完成后，还要再进一步检查焊接情况。
在确认了焊接没有问题之后，白车身就将被送入涂装车间进行下一道工序。
第三道：涂装工艺目标：防止车身锈蚀，使车身具有靓丽外表组装完成的车身，被吊装到喷漆车间，先进行电泳防锈处理。
电泳防锈处理完毕后，工人们还要清理车身表面，发现是否有缺陷，为下一步即将到来的喷漆做准备。
由于油漆含有大量有毒物质，而且人工喷漆效率低、浪费油漆，因此哈弗喷漆工艺已经由机器人来完成了。
至此车身涂装工艺就结束了，喷涂完毕的车身将被送到总装车间进行最后一道工序。
第四道：总装工艺目的：将车身、底盘和内饰等各个部分组装到一起，形成一台完整的车本来运到总装车间的应该是包含发动机变速箱在内的底盘总成。
但是我们有必要了解一下底盘总成是怎么组装的，因此先从哈弗的大梁开始。
汽车装配工艺流程
汽车装配工艺流程汽车装配工艺流程是指在汽车生产过程中，将各种零部件按照一定的顺序和方法组装成完整的汽车的过程。
汽车装配工艺流程非常复杂，涉及到多个环节和工序，下面将介绍一般的汽车装配工艺流程。
1. 制造车身：汽车的装配从车身开始。
首先，将压制好的钢板进行冲压和成型，成为车身的各个组成部分，如前后保险杠、车门、车顶等。
然后，这些部件会通过焊接和铆接等方法连接在一起，形成完整的车身骨架。
2. 安装发动机：在车身制造完成后，将发动机与车身连接起来。
首先，将发动机吊装到车身上，并通过螺栓固定。
然后，连接发动机与传动系统，如离合器、变速器等。
3. 安装底盘：底盘是汽车的重要组成部分，包括悬挂系统、制动系统、转向系统等。
在安装底盘时，首先将悬挂系统和制动系统等组件安装到车身上。
然后，连接转向系统，并调整底盘的高度和角度，以达到最佳的操控性能。
4. 安装电气系统：汽车的电气系统包括电池、发电机、电动机、线束等。
在安装电气系统时，首先将电池安装到车身上。
然后，连接线束，将各个电器设备连接起来。
最后，进行电气系统的测试，确保各个电器设备正常工作。
5. 安装内饰：汽车的内饰包括座椅、仪表盘、音响、空调等。
在安装内饰时，首先将座椅安装到车身上。
然后，安装仪表盘和中控台等部件。
最后，安装音响和空调等设备。
6. 安装外饰：汽车的外饰包括车灯、车窗、车标等。
在安装外饰时，首先将车灯安装到车身上。
然后，安装车窗和车标等部件。
最后，进行外饰的调整和涂装，使汽车外观更加美观。
7. 整车测试：在汽车装配完成后，进行整车测试。
这包括性能测试、安全测试和环保测试等。
通过测试，检查汽车各个系统和部件的工作情况，以确保汽车能够正常运行。
8. 最后调整和涂装：在整车测试完成后，对汽车进行最后的调整和涂装。
这包括轮胎的对齐、底盘的调整和车身的喷漆等。
完成这些工作后，汽车就可以交付给用户使用了。
以上是一般的汽车装配工艺流程。
不同的汽车厂商和汽车型号会有一些细节上的差异，但总体上遵循这个流程。
新能源汽车的生产工艺和装配过程管理和控制
03
数据分析与监控技术的应用可以提高生产过程的可追溯性和透明度，提高生产 效率和产品质量，降低生产成本。
05
质量控制与安全管理
质量管理体系建设
01
建立完善的质量管 理体系
制定严格的质量标准和检验流程 ，确保生产工艺和装配过程的稳 定性和可靠性。
02
03
质量数据分析
持续改进
收集生产过程中的质量数据，进 行统计分析，找出潜在问题，制 定改进措施。
