消防水喷淋系统工作原理
消防喷淋头工作原理
消防喷淋头工作原理消防喷淋头是一种常见的消防设备，用于灭火和防火工作。
它是通过喷洒水雾来降低火势和控制火灾的扩散。
消防喷淋头的工作原理是基于压力和流体力学的原理。
1. 压力原理：消防喷淋头内部有一个压力室，该压力室与供水系统相连。
当火灾发生时，供水系统中的水压会增加。
这种增加的压力通过管道传递到消防喷淋头的压力室中。
当压力达到一定数值时，压力室内的阀门会打开，水流会被释放出来。
2. 流体力学原理：消防喷淋头内部有一个喷嘴，水流通过喷嘴被喷洒出来。
喷嘴的设计使得水流以一定的速度和角度喷射出来，形成水雾。
这种水雾可以有效地吸热和冷却火灾区域，降低火势。
同时，水雾的形成也可以控制火势的扩散，避免火灾蔓延。
3. 火灾探测原理：消防喷淋头通常还配备有火灾探测装置，可以及时发现火灾并触发喷淋头的工作。
火灾探测装置可以是烟雾探测器、温度探测器或火焰探测器等。
当探测器检测到火灾信号时，会发送信号给消防喷淋头，触发喷淋头的工作。
4. 喷淋头的分类：消防喷淋头根据使用场所和需求的不同，可以分为多种类型。
常见的有立式喷淋头、吊装式喷淋头、壁挂式喷淋头等。
不同类型的喷淋头在工作原理上基本相同，只是安装方式和使用场所有所区别。
总结：消防喷淋头是一种重要的消防设备，通过喷洒水雾来降低火势和控制火灾的扩散。
它的工作原理基于压力和流体力学的原理，利用供水系统的水压和喷嘴的设计来实现火灾的灭火和控制。
同时，消防喷淋头还可以配备火灾探测装置，及时发现火灾并触发喷淋头的工作。
不同类型的喷淋头适用于不同的场所和需求。
消防喷淋头的使用可以有效地保护人员和财产的安全，减少火灾造成的损失。

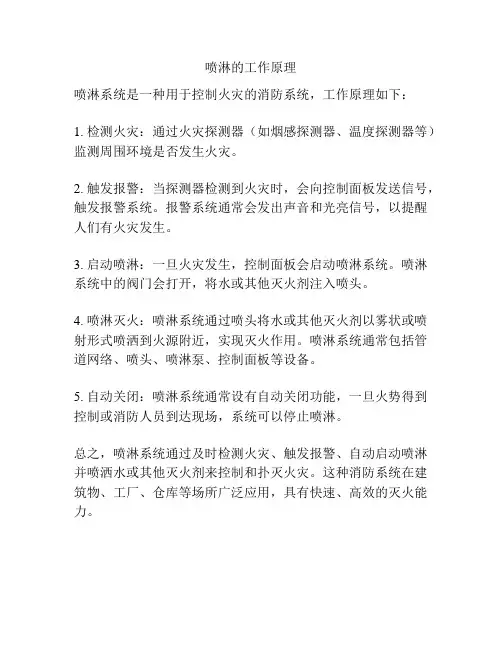

喷淋的工作原理
喷淋的工作原理
喷淋系统是一种用于控制火灾的消防系统，工作原理如下：
1. 检测火灾：通过火灾探测器（如烟感探测器、温度探测器等）监测周围环境是否发生火灾。
2. 触发报警：当探测器检测到火灾时，会向控制面板发送信号，触发报警系统。
报警系统通常会发出声音和光亮信号，以提醒人们有火灾发生。
3. 启动喷淋：一旦火灾发生，控制面板会启动喷淋系统。
喷淋系统中的阀门会打开，将水或其他灭火剂注入喷头。
4. 喷淋灭火：喷淋系统通过喷头将水或其他灭火剂以雾状或喷射形式喷洒到火源附近，实现灭火作用。
喷淋系统通常包括管道网络、喷头、喷淋泵、控制面板等设备。
5. 自动关闭：喷淋系统通常设有自动关闭功能，一旦火势得到控制或消防人员到达现场，系统可以停止喷淋。
总之，喷淋系统通过及时检测火灾、触发报警、自动启动喷淋并喷洒水或其他灭火剂来控制和扑灭火灾。
这种消防系统在建筑物、工厂、仓库等场所广泛应用，具有快速、高效的灭火能力。
水喷雾系统工作原理
水喷雾系统工作原理
水喷雾系统是一种利用水在喷淋装置中形成的压力对火灾进行控制的灭火系统。
它由自动喷水灭火系统和消防炮组成，是利用喷水和水雾灭火的原理进行灭火的。
它的主要工作原理是：火灾发生时，在系统中设置自动喷水灭火系统，然后由消防炮把水喷到燃烧物上，形成水膜覆盖在燃烧物表面上，在水雾冷却和水膜表面吸附下，将燃烧物与空气隔绝，以达到控制燃烧物的目的。
1.水喷雾系统工作原理
当火灾发生时，由自动喷水灭火系统的喷头喷出大量的水雾，在喷水过程中，喷头被喷头保护的区域内的温度可降低到着火点以下。
如果空气中含有可燃物时，会被水蒸气溶解，使可燃物表面温度迅速降低，当温度降至着火点以下时，灭火装置即自动打开喷淋阀门进行喷水灭火。
1.消防炮灭火原理
消防炮是一种能自动控制、远距离喷射高压水雾的灭火剂专用设备。
它通过控制设备自动地对保护区域内进行喷水灭火。
—— 1 —1 —。
水喷淋作用原理
水喷淋是一种常见的消防和灭火系统，其作用原理如下：
1.冷却作用：水喷淋通过喷洒水雾，将大量水分散成微小水颗粒，形成水雾。
当水雾接触到火灾表面时，其蒸发过程中吸收了大量的热量，使火灾的温度迅速降低，从而起到冷却物质和降低火源温度的作用。
冷却作用可以有效减少火势的蔓延和扩散。
2.隔离作用：水喷淋系统通过将水雾喷洒到火灾区域，形成一层水雾阻隔，阻止火势向周围蔓延。
水雾可以控制和扑灭火势，将火的燃烧区域与未燃烧区域隔离开来，防止火势进一步扩大。
3.窒息作用：水喷淋中的水雾在与火源接触时，通过吸热和蒸发产生大量的水蒸气，使火源周围浓度上升，火焰燃烧所需的火灾三要素——燃料、氧气和热量之间的平衡被打破，导致火焰熄灭，从而达到灭火的效果。
4.清洁作用：水喷淋灭火系统采用的是水作为灭火介质，相对于一些化学灭火剂来说，水是一种清洁的灭火剂。
使用水进行灭火不会产生有毒气体，也不会对环境和人体造成严重的污染和危害。
需要注意的是，水喷淋系统在灭火过程中需要根据火灾类型和实际情况进行合理的设计和操作，以确保灭火效果和安全性。
此外，根据不同的应用场景，也可以采用其他类型的喷雾灭火系统，如气体灭火系统、泡沫灭火系统等，以满足特定的灭火需求。

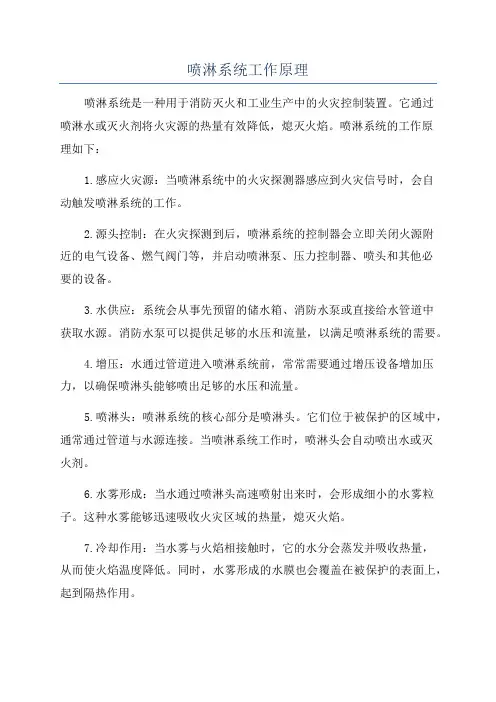

喷淋系统工作原理
喷淋系统工作原理喷淋系统是一种用于消防灭火和工业生产中的火灾控制装置。
它通过喷淋水或灭火剂将火灾源的热量有效降低，熄灭火焰。
喷淋系统的工作原理如下：1.感应火灾源：当喷淋系统中的火灾探测器感应到火灾信号时，会自动触发喷淋系统的工作。
2.源头控制：在火灾探测到后，喷淋系统的控制器会立即关闭火源附近的电气设备、燃气阀门等，并启动喷淋泵、压力控制器、喷头和其他必要的设备。
3.水供应：系统会从事先预留的储水箱、消防水泵或直接给水管道中获取水源。
消防水泵可以提供足够的水压和流量，以满足喷淋系统的需要。
4.增压：水通过管道进入喷淋系统前，常常需要通过增压设备增加压力，以确保喷淋头能够喷出足够的水压和流量。
5.喷淋头：喷淋系统的核心部分是喷淋头。
它们位于被保护的区域中，通常通过管道与水源连接。
当喷淋系统工作时，喷淋头会自动喷出水或灭火剂。
6.水雾形成：当水通过喷淋头高速喷射出来时，会形成细小的水雾粒子。
这种水雾能够迅速吸收火灾区域的热量，熄灭火焰。
7.冷却作用：当水雾与火焰相接触时，它的水分会蒸发并吸收热量，从而使火焰温度降低。
同时，水雾形成的水膜也会覆盖在被保护的表面上，起到隔热作用。
8.灭火效果：喷淋系统的水雾通过吸热和覆盖物表面降低温度，从而使火焰控制在可接受范围内。
在高温情况下，喷淋系统还可将燃烧产生的危险物质冲刷掉，防止烟雾和有毒气体的扩散。
9.报警系统：喷淋系统通常配备有报警装置，可以通过声光报警信号提醒人员逃生，并通知相关消防部门对火灾进行处理。
10.可重复使用：喷淋系统通常可以重复使用，这意味着在火灾后，消防人员只需更换喷淋头和已使用的水源，即可重新启动系统。
总之，喷淋系统是一种可靠有效的消防设备，在消防与灭火应用中发挥着重要作用。
它通过喷淋水雾将火灾源的温度降低，火焰熄灭，从而控制火灾的蔓延，减少人员伤亡和财产损失。
消防喷淋头工作原理
消防喷淋头工作原理消防喷淋头是消防系统中的重要组成部分，它能够在火灾发生时迅速喷洒水雾，起到灭火的作用。
消防喷淋头的工作原理是基于压力控制和喷嘴设计的。
一、压力控制原理：消防喷淋头通过与消防系统中的水泵和压力容器相连接，实现水源供给。
当火灾发生时，消防系统中的压力会迅速增加，从而使水通过喷淋头喷洒出来。
消防喷淋头内部通常设有压力控制装置，以保证喷淋头在正常工作压力范围内工作。
当系统压力超过预设值时，压力控制装置会自动打开，释放多余的水压，确保喷淋头正常工作。
二、喷嘴设计原理：消防喷淋头的喷嘴设计是为了实现水雾均匀喷洒，并形成覆盖面积广、喷射距离远的效果。
喷淋头通常采用旋转喷头或固定喷头。
旋转喷头通过旋转喷嘴，使水雾均匀喷洒，覆盖面积更大；固定喷头则通过特殊的喷孔设计，使水雾以特定的角度和形状喷洒出来，以达到最佳的灭火效果。
三、工作流程：1. 火灾发生时，消防系统中的火灾探测器会发出信号，触发消防系统启动。
2. 消防系统中的水泵开始工作，将水源送入消防喷淋头。
3. 喷淋头内部的压力控制装置监测系统压力，确保在正常工作范围内。
4. 当系统压力超过预设值时，压力控制装置会自动打开，释放多余的水压。
5. 喷淋头的喷嘴根据设计原理开始喷洒水雾，将火源周围的温度降低并形成湿度，以灭火。
6. 火势得到控制后，消防系统停止供水，喷淋头停止喷洒。
四、工作原理的优势：1. 快速响应：消防喷淋头能够在火灾发生后迅速启动，喷洒水雾，有效控制火势的蔓延。
2. 均匀喷洒：喷淋头的喷嘴设计使得水雾能够均匀喷洒，覆盖面积广，提高灭火效果。
3. 灵活性：消防喷淋头可以根据不同的火灾场景进行调整，以适应不同的灭火需求。
4. 自动化控制：消防喷淋头内部的压力控制装置和自动启动装置能够实现自动化的工作，减少人工干预。
总结：消防喷淋头通过压力控制和喷嘴设计实现了快速响应、均匀喷洒、灵活性和自动化控制等优势。
它在消防系统中起到关键的灭火作用，保护人员和财产的安全。
消防喷淋系统工作原理
消防喷淋系统工作原理一、引言消防喷淋系统是一种常见的消防设备，用于灭火和控制火势蔓延。
它是通过高压水流将火灾区域进行强力喷射，达到灭火的效果。
本文将介绍消防喷淋系统的工作原理。
二、工作原理消防喷淋系统主要由水源系统、管网系统、喷淋头和控制系统四个部分组成。
下面将分别介绍每个部分的工作原理。
1. 水源系统消防喷淋系统的水源可以是自来水、水泵或水箱等。
水源系统主要负责提供高压水源，以满足喷淋头的需求。
当火灾发生时，水源系统会通过管网系统将水送到喷淋头进行喷射。
2. 管网系统管网系统是消防喷淋系统中的重要组成部分，它包括主管道、支管道和喷淋管道。
主管道负责将水源分配到各个支管道，支管道再将水分配到各个喷淋头。
喷淋管道连接在喷淋头上，将水喷射到火灾区域。
3. 喷淋头喷淋头是消防喷淋系统中的关键设备，它负责将水以喷射形式喷洒到火灾区域。
喷淋头通常由喷嘴和玻璃球组成，当火灾发生时，玻璃球会因受热膨胀破裂，从而触发喷淋头的工作。
喷淋头喷射的水流能够形成雾状，有效降低火灾区域的温度和灭火。
4. 控制系统控制系统是消防喷淋系统的核心，它负责监控火灾情况并控制喷淋头的工作。
控制系统通常包括火灾报警系统、电气控制盘和电磁阀等设备。
当火灾报警系统检测到火灾信号时，会自动启动控制系统，使喷淋头开始工作。
三、工作流程消防喷淋系统的工作流程如下：1. 检测火灾信号：火灾报警系统会检测到火灾信号，并将信号传输给控制系统。
2. 启动控制系统：控制系统接收到火灾信号后，会自动启动喷淋头的工作。
3. 打开电磁阀：控制系统通过电气控制盘操作电磁阀，使水源系统的水流通过管网系统流向喷淋头。
4. 喷洒水流：水流通过喷淋管道进入喷淋头，喷淋头会将水以雾状形式喷洒到火灾区域。
5. 灭火效果：喷淋头的水流可以有效降低火灾区域的温度，并使火势得到控制，达到灭火的效果。
四、总结消防喷淋系统是一种重要的消防设备，它通过高压水流喷射来灭火和控制火势蔓延。
消防喷淋系统
消防喷淋系统标题：消防喷淋系统引言概述：消防喷淋系统是一种常见的消防设备，用于灭火和控制火势，广泛应用于商业建筑、工业厂房、仓库等场所。
本文将详细介绍消防喷淋系统的原理、组成、安装、维护和检测。
一、原理1.1 喷淋系统的工作原理是通过水压力将水喷射到火灾现场，将火焰熄灭。
1.2 喷淋系统可以自动感应火灾，也可以手动启动。
1.3 喷淋系统可以根据火灾情况调整水流量和喷射方向。
二、组成2.1 消防喷淋系统包括水泵、管道、喷头、控制阀等组件。
2.2 水泵负责提供水压，管道负责输送水流，喷头负责喷射水流。
2.3 控制阀可以手动或自动控制水流的开启和关闭。
三、安装3.1 消防喷淋系统的安装需要根据建筑结构和火灾风险确定位置和布局。
3.2 喷头的安装高度和间距需要根据标准要求进行设置。
3.3 安装过程需要严格按照相关规范和要求进行，确保系统正常运行。
四、维护4.1 定期检查消防喷淋系统的工作状态，确保各个组件正常运行。
4.2 定期清洗喷头和管道，防止堵塞影响喷水效果。
4.3 定期维护水泵和控制阀，确保系统的可靠性和稳定性。
五、检测5.1 消防喷淋系统需要定期进行漏水测试，确保管道和喷头的密封性。
5.2 消防喷淋系统需要定期进行压力测试，确保水泵和管道的正常工作。
5.3 消防喷淋系统需要定期进行功能测试，确保系统的灵敏度和可靠性。
结论：消防喷淋系统是一种重要的消防设备，可以有效控制火灾，保护人员和财产安全。
正确安装、维护和检测消防喷淋系统是确保其正常工作的关键，建议相关单位定期进行检查和维护，确保系统的可靠性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
敏性优于闭式喷头的特点，使雨淋报警阀和供水泵可在火灾自动报警系统
动作后启动，并在闭式喷头动作前完成配水管道充水的预作用过程，因此
可同时消除湿式与干式系统的缺陷。雨淋报警阀虽有三种控制开启的方式，
但预作用系统应首选自动启动方式，目的是为了满足“管道尽快充水和喷
头开放后立即喷水”的要求。
利用“火灾探测器动作”和“闭式喷头开放”两个条件之间的“与门”
湿式系统
• 准工作(或称“戒备”、“警戒”)状态时管道内充满用于启动系统的有压水的闭式系
统。 湿式系统由闭式喷头、水流指示器、湿式报警阀组、供水设施、稳压设施、末端试水 装置及连接管道等组成。连接管道包括短立管、配水支管、配水管、配水干管， 以及 水泵的吸水管和供水管等。湿式报警阀组由水流控制阀、湿式报警阀、延迟器、压力 开关、水力警铃，以及压力表、过滤器、试验阀以及安全阀(或称泄压阀)等组成。水 流指示器与压力开关的动作信号输入火灾报警器。系统的供水泵应自动启动。 依靠闭式喷头受热时可自动开启喷水的技术特点，系统可自动控制喷头的开放时间和 对火灾部位的局部范围洒水灭火，并在灭火过程中，根据开放喷头的灭火效果， 自动 控制开放喷头的数量，达到控制喷水面积的目的。一次灭火过程中保持喷水强度的系 统最大喷水范围，体现系统的最大灭火能力。 自动喷水灭火系统用于扑救初期火灾。系统有限的喷水强度和喷水面积，不能控制进 入猛烈燃烧阶段的火灾。 综上所述，系统控火灭火的有效性，取决于闭式喷头的开放时间和投入的灭火能力。 灭火能力体现在两个方面，即：抑制燃烧的喷水强度和覆盖起火范围的喷水面积。所 以，系统的设计，首先应保证闭式喷头响应火灾的灵敏性， 使之在初期火灾阶段被热 烟气流驱动，在此基础上应保证喷头开放后立即持续喷水和在喷水范围内保持足够的 喷水强度。 此类系统的一大弱点，是喷水容易受障碍物的阻挡而不能顺利到达起火部位，因此必 须在同时考虑喷水彳艮难避免受阻的因素后，确定系统的最大喷水范围，即作用面积。 闭式喷头在初期火灾适时开放，并且系统的洒水完全覆盖起火范围，喷水强度大于灭 火需求的水量时，系统没有理由不能灭火。当系统的喷水因“受阻”而不能送达燃烧 面时，将影响灭火能果。
平面图与系统图符号
X XW Z
平面 平面 平面 平面 平面
系统 系统
系统 系统 系统
干式系统
• 警戒状态时配水管道内充满用于启动系统的有压气体的闭式
系统。 在干式系统中，传递火警信号的介质， 由有压水转换为压 缩空气，因此可消除环境温度对管道内充水的影响。系统启 动时必须经过管道排气充水过程后，才能开始喷水。在干式 系统延迟喷水的时间内， 火灾将得以继续蔓延，使灭火难 度增大，因此导致其灭火效能低于湿式系统。通过控制干式 系统配水管道的排气充水时间，可以把握闭式喷头开放后的 延迟喷水时间。干式系统应配置干式报警阀组和保持配水管 道内充气压力的补气装置(通常为空气压缩机及其压力控制 装置)。干式报警阀的加速器，用于保证干式报警阀的快速 开启，为了尽快排尽配水管道内的压缩空气，配水管道应设 置快速排气阀，并应在快速排气阀的入口， 设置警戒状态 时封闭管道的电动阀。
系统组件
• 信号蝶阀
• 减压孔板
湿式系统
消防水喷淋系统工作原理
消防喷淋系统图
自喷系统图
湿式报警阀
湿式报警阀
消 防 水 系 统 图 例
图例
序号
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
19 20 21 22 23 24 25 26
名
称
(市政)给水管
系统பைடு நூலகம்件
• 喷头
水雾喷头（撞击式）
• 水流指示器
水流指示器用于湿式自动喷水灭火系统中。一般安装在系统各分区的消防干 管始端，可将水流动的信号转换为电信号，送到电控箱或消防控制中心显示 喷头喷水的区域，对系统实施监控，报警作用。
水流指示器（丝接）
沟槽式水流指示器
系统组件
• 末端试水装置
• 消防压力开关
加压给水管
室内消火栓给水管
室外消防专用给水管
喷淋给水管 水表井/水表 信号蝶阀 截止阀/球阀 闸阀 止回阀 倒流防止器 安全泄压阀 减压阀 浮球阀 Y形过滤器 湿式报警阀 延时自闭冲洗阀
自动排气阀
水流指示器 消防喷头（闭式） 末端试水装置
室内单口消火栓 室内双口消火栓 消防水泵结合器 压力表/电接点压力表 减压孔板
自动喷水灭火系统的发展历史
• ，生产与应用技术虽于20世纪，50年代趋于成熟， 但仍然存在尚未
解决的技术难点。20世纪70年代后期以来， 该系统的技术领域取得 了突破性发展，包括： 1．闭式喷头热敏性能的定量分析理论与方法，提出了响应时间指数 (RTl)概念、建立了标准试验方法，并开发了快速响应喷头。 2．喷头下喷水量穿透力的研究，使系统在高堆垛高货架仓库中的应 用技术迅速发展，相继开发出大水滴喷头、ESFR喷头和ELO喷头等新 型喷头， 按照系统的组成与技术特点，可划分为湿式、干式、预作用式和雨淋 式四种类型。采用闭式洒水喷头的自动喷水灭火系统，被称为闭式系 统。雨淋系统与水幕系统采用开式喷头，可称为开式系统。水幕系统 与雨淋系统的组成虽很相似，但水幕系统不是灭火设施，而是防火设 施。水喷雾系统的组成同样和雨淋系统极为相似，二者虽仅采用的喷 头不同，但在灭火机理与保护对象方面，二者存在着性质上的不同， 因此水喷雾系统不属于自动喷水灭火系统范畴，是另外一种类型的固 定式自动灭火系统。
干式系统说明（1）
干式系统说明（2）
干式预作用系统
干式报警阀
干式报警阀
预作用系统
•
准工作(警戒)状态时配水管道内不充水，由火灾自动报警系统联动雨
淋报警阀和供水设施后，转换为湿式系统的闭式系统。
此类系统由火灾自动报警系统与自动喷水灭火系统组合而成，采用闭
式喷头与预作用报警阀组，阀组中配置雨淋报警阀。利用火灾探测器的灵
或“或门”关系启动的系统，是另一类兼备“预作用系统”与“干式系统”
特点的系统， 实际是“预作用系统”与“干式系统．”的组合系统。设
计时应按其不利条件、即不能避免滞后喷水的干式系统对待。
重复启闭预作用系统属于预作用系统的升级产品。其特点是能在扑灭
