最新机械密封全面讲解
机械密封相关知识点汇总
机械密封相关知识点汇总机械密封是一种常见的工程密封形式，广泛应用于各种旋转设备中，例如泵、压缩机、搅拌器等。
它的主要作用是防止介质泄漏，确保设备的安全运行。
本文将对机械密封的相关知识点进行汇总，包括密封原理、常见故障及维护保养等内容。
一、密封原理机械密封的工作原理可以简述为“静密封、动密封、两者结合”。
其中，“静密封”指的是静止环、动环和密封面之间的紧密接触，形成密封界面；“动密封”指的是动环与轴或轴套之间的接触，以及动环与静止环之间的摩擦，形成密封效果。
两者结合起来，保证了密封件的可靠性和密封效果。
二、常见故障1.泄漏：泄漏是机械密封最常见的故障之一。
泄漏的原因可能是密封件磨损、松动、损坏等。
解决泄漏问题的办法通常是更换密封件或调整密封面的接触压力。
2.磨损：机械密封在长时间运行后，由于摩擦和磨损，密封面可能出现磨损现象。
磨损会导致泄漏和密封效果下降。
定期检查和更换磨损严重的密封件是解决这一问题的有效方法。
3.渗漏：渗漏是指介质透过密封面进入密封腔或透过密封面泄漏到外部环境中。
渗漏的原因可能是密封面间隙过大、密封面表面粗糙等。
通过调整密封面间隙和提高密封面的加工精度，可以减少渗漏问题。
三、维护保养1.定期检查：定期检查机械密封的工作状态是确保其正常运行的重要措施。
检查密封件磨损情况、松动情况以及泄漏和渗漏情况，并及时采取相应的维修措施。
2.保持清洁：保持机械密封的清洁是延长其使用寿命的重要方法。
定期清洗密封面和密封腔，清除杂质和沉积物，确保密封面的平整度和密封效果。
3.润滑：适当的润滑可以减少机械密封的磨损和摩擦，提高其密封效果。
在使用过程中，根据密封件的材质和工作条件，选择合适的润滑剂进行润滑。
4.及时更换：机械密封是一种易损件，其使用寿命有一定的限制。
当检查发现密封件严重磨损或损坏时，应及时更换新的密封件，以确保设备的正常运行。
综上所述，机械密封是一种常见的工程密封形式，其密封原理包括静密封和动密封。
机械密封结构原理及失效分析
机械密封结构原理及失效分析1 机械密封的基本原理机械密封依靠弹性元件提供弹力，克服补偿环辅助密封圈与轴之间的摩擦力，使补偿环紧密地贴合在非补偿环的端面，形成密封端面初始闭合力，当主机充满压力介质并开始工作时，可使密封端面产生闭合力，从而使密封端面达到合理的比压，实现流体的密封。
2机械密封的基本结构由补偿环、补偿环辅助密封圈、弹性元件、传动件、弹簧座、紧固件等组成的补偿组件，以及由非补偿环、非补偿静环辅助密封圈等组成的非补偿组件，共同组成一套完整的机械密封。
1）典型的旋转式（见图1）和静止式（见图）2）机械密封基本结构构成典型的旋转式机械密封的基本元件有：摩擦副（补偿环4、非补偿环3）、辅助密封圈（O形圈2、5）、传动件（推环6）、弹性元件（弹簧7）、弹簧座8、紧固件（紧定螺钉9）、防转销1及密封端盖11和密封腔10组成。
图1 机械密封基本结构（旋转式）1-防转销2-非补偿环辅助密封圈3—非补偿环（静环）4—补偿环（动环） 5-补偿环辅助密封圈6-传动件7-弹簧8—弹簧座 9—紧定螺钉10—密封腔11—密封端盖图2 机械密封基本结构（静止式）1-弹簧座2-防转套3-弹簧4-推环5-补偿环辅助密封圈6-补偿环（静环） 7—卡环8—非补偿环（动环）9—非补偿环辅助密封圈10—密封腔11—密封端盖12—密封压盖2）机械密封主要泄漏途径当密封腔内充满有压的被密封介质时，由图1所示机械密封的泄漏点主要有4处：泄漏点1：密封摩擦副端面处，称为主密封，是决定密封性能及寿命的关键密封点，据统计大约有80%以上的密封泄漏都是由此造成的。
泄漏点2：位于密封静环与压盖之间。
泄漏点3：位于密封动环与轴（或轴套）之间，称为机械密封的辅助密封，主要形式有：O形圈、V 形圈、矩形圈等。
工作时辅助密封基本无相对运动，属相对静止的密封，但动环辅助密封圈对机械密封的追随性起着关键作用。
泄漏点4：位于密封腔与压盖之间的静密封，狭义讲不属于机械密封零件，主要形式有：O形圈、垫片等。
机械密封之全面讲解
2024/3/12
18
（四）密封环的主要技术要求
（１）平面度0.0009，硬质Ｒａ≤0.2，软质Ｒａ≤0.4，表 面不应有裂纹、划伤、气孔、疏松等缺陷。
（２）密封环端面与安装辅助密封圈处的平行度、垂直度按 ＧＢ１１８４－８０的７级精度要求。
（３）安装辅助密封圈处粗糙度：Ｒａ≤3.2，径向尺寸公 差Ｈ８或ｈ８。
❖两套密封沿同一方向布置，密封腔压力逐级降低, ❖用于高压场合。
2024/3/12
12
（十四）波纹管机械密封
❖去 掉 了 补 偿 环 密 封 圈 及 其 摩 擦 阻 力 ， 补 偿 环 密 封 圈 改 至 弹 簧 座 处 , 补偿环追随性提高.
❖避免了补偿环密封圈因轴串、振动所产生的磨损。 ❖金属波纹管用于高温介质 ❖聚四氟乙烯波纹管用于腐蚀性介质。
9
（十）平衡型和非平衡型机械密封 （1）平衡型：载荷系数K＜1.0 （用于高压场合） （2）非平衡型：载荷系数K≥1.0 （用于普通压力场合）
（十一）补偿机构形式
（1）磁力：系统压力较低时用 （2）波片弹簧、锥形弹簧、螺旋圆柱大弹簧、小弹簧 （3）橡胶波纹管、聚四氟乙烯波纹管、金属波纹管
2024/3/12
2024/3/12
6
（六）旋转式和静止式机械密封（图1-2）
（1）旋转式：补偿机构（弹性元件）随轴旋转。) （由于安装方便，普 通密封大多采用，但易产生不平衡，不能用于高速, 且消耗搅拌功率
（2）静止式：补偿机构（弹性元件）不随轴旋转。（用于高速）
2024/3/12
7
（七）内装式和外装式机械密封（图1-3）
（2）泄漏量与摩擦副端面宽度关系不大 （3）窄的端面摩擦热少，温度梯度小，热变形小，磨损均匀； （4）从受力角度出发，窄的端面整体强度和刚度差，易损坏

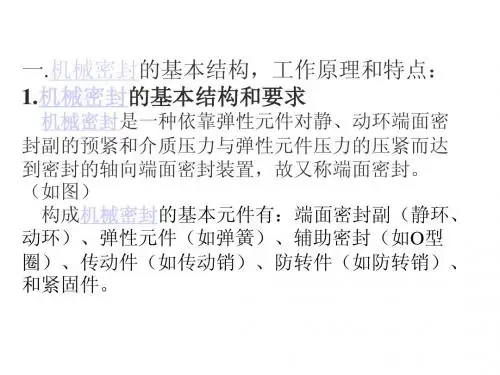

机械密封讲义2
死往往伴随着表面严重的焊合现象。咬死现象是胶合的严重的 表现形式，粘结点不能从基体上剪切掉，以迫使相对运动停止。 在实际中常称之为抱轴故障。 2）磨料磨损：磨料磨损是最常见的一种磨损形式。磨料磨损是 接触表面作相对运动时由硬质颗粒或较硬表面上的微凸体，在 摩擦过程中引起表面擦伤与表面材料脱落。磨料磨损是一种 “微观切削过程”。磨料会使表面层材料受到交变的变形，产 生交变的接触应力使表面发生疲劳破坏。但是磨料颗粒对表面 的机械作用占主要地位。 3)疲劳磨损：摩擦表面受到交变应力的作用，表面材料由于疲劳 而破坏。疲劳裂纹可能产生在接触表面下最大剪切应力处，因 为该处塑性变形最剧烈。首先出现的裂纹会沿最大剪切应力的 方向向表面扩展，最后造成疲劳破坏。 4）微动磨损：两个表面之间由于振幅很小的相对振动而产生的 磨损现象称为微动磨损。如果在相互接触的表面之间有一定的 压力使表面微凸不断剪切，在剪切过程中，粘结点逐渐被氧化。这种过程
平衡盘在正常工作中的轴向窜量只有0.105 ～0.11 mm, 满足机 械密封的允许轴向窜量0.15 mm的要求, 但平衡盘在泵启动、停 机、工况剧变时的轴向窜量可能大大超过机械密封允许的轴向 窜量。 泵经过长时间运行后, 平衡盘与平衡环摩擦磨损, 间隙b随 着增大, 机械密封轴向窜量不断增加。由于轴向力的作用, 吸 入侧的密封面的压紧力增加,密封面磨损加剧, 直至密封面损坏, 失去密封作用。吐出侧的机械密封, 随着平衡盘的磨损, 转子 部件的轴向窜量大于密封要求的轴向窜量, 密封面的压紧力减 小, 达不到密封要求, 最终使泵两侧的机械密封全部失去密封 作用, 2） 轴向力偏大 机械密封在使用过程中是不能够承受轴向力的,若存在轴向 力, 对机械密封的影响是严重的。有时由于泵的轴向力平衡机 构设计的不合理及制造、安装、使用等方面的原因, 造成轴向 力没有被平衡掉。机械密封承受一个轴向力, 运转时密封压盖 温度将偏高,对于聚丙烯类的介质, 在高温下会被熔融, 因此泵 启动后。很快就失去密封效果,泵静止时则密封端面出现间断的
机械密封课件全解
1）抽空、气蚀或较长时间憋压，导致密封破 坏； 2）对泵实际输出量偏小，大量介质泵内循环， 热量积聚，引起介质气化，导致密封失效； 3）回流量偏大，导致吸人管侧容器(塔、釜、 罐、池)底部沉渣泛起，损坏密封； 4）对较长时间停运，重新起动时没有手动盘车 ，摩擦副因粘连而扯坏密封面； 5）介质中腐蚀性、聚合性、结胶性物质增多； 6）环境温度急剧变化； 7）工况频繁变化或调整； 8）忽然停电或故障停机等。离心泵在正常运转 中忽然泄漏，如不能及时发现，往往会酿成较大 事故或损失，须予以重视并采取有效措施。
机封的弹性元件
4）集装式机械密封
所谓集装式机械密封就是通过密封自带轴套和端盖 将单（双）端面机械密封组合在一起，为整体安装形 式。将其安装到泵上后，不做任何调整（包括弹簧的 压缩量），只需固定轴套和压盖再把剖分式卡环（见 下图中的A）取下，即可投入使用。集装式机械密封在 设计上还有一个特点：卡环的（轴向）宽度就等于弹 簧的压缩量，因此，从外部就可以知道该值的大小。
5）其他分类
按密封腔温度分 t＞150℃ 80＜t≤150℃ -20≤t≤80℃ t＜-20℃ 按密封腔压力分 p＞15MPa 3＜p≤15MPa 1＜p≤3MPa 常压≤p≤1MPa 负压
高温机械密封 中温机械密封 普温机械密封 低温机械密封 超高压机械密封 高压机械密封 中压机械密封 低压机械密封 真空机械密封
3、弹性元件材料
1）弹簧材料 对弹簧材料的要求是：弹性好，耐介质 腐蚀。常用弹簧材料有不锈弹簧钢(1Cr18Ni9Ti等)、铬钢 (3Cr13、4Cr13等)、碳索弹簧钢(60si2Mn等)和磷青铜。 2）波纹管材料 对波纹管材料的要求是：良好的焊接 性能、较大的弹性、一定的耐腐蚀性。常用的波纹管材料 有铁基、铜基和镍基合金以及钛材等，一般以钛基中的镍 铬奥氏体带材为主，尤以1Cr18Ni12Mo2Ti用得最多。高 镍弹性合金被认为是制作波纹管较理想的材料，含铝的材 料用一般焊接技术时会遇到困难。目前国外用得最多的波 纹管材料有AM350（近似Cr16Ni45MnMo3N ）属于固溶 体、低强度、低硬度、高延伸率。
机械密封知识介绍
机械密封知识介绍一、机械密封基本知识：1、机械密封的基本概念：机械密封是指由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力（或磁力）的作用下以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置。
补偿环的辅助密封为金属波纹管的称为波纹管机械密封。
2、机械密封的组成：主要有以下四类部件。
a．主要密封件：动环和静环。
b．辅助密封件：密封圈。
c．压紧件：弹簧、推环。
d．传动件：弹箕座及键或固定螺钉二、机封工作应注意问题：1、安装时注意事项a、要十分注意避免安装中所产生的安装偏差（1）上紧压盖应在联轴器找正后进行，螺栓应均匀上支，防止压盖端面偏斜，用塞尺检查各点，其误差不大于0．05毫米。
（2）检查压盖与轴或轴套外径的配合间隙（即同心度），四周要均匀，用塞尺检查各点允差不大于0．01毫米。
b、弹簧压缩量要按规定进行，不允许有过大或过小现象，要求误差2．00毫米。
过大会增加端面比压，另速端面磨损。
过小会造成比压不足而不能起到密封作用。
c、动环安装后髯保证能在轴上灵活移动，将动环压向弹簧后应能自动弹回来。
2、拆卸时注意事项a、在拆卸机械密封时要仔细，严禁动用手锤和扁铲，以免损坏密封元件。
可做一对钢丝勾子，在对自负盈亏方向伸入传动座缺口处，将密封装置拉出。
如果结垢拆卸不下时，应清洗干净后再进行拆卸。
b、如果在泵两端都用机械密封时，在装配，拆卸过程中互相照顾，防止顾此失彼。
c、对运行过的机械密封，凡有压盖松动使密封发生移动的情况，则动静环零件必须更换，不应重新上紧继续使用。
因为在之样楹动后，摩擦副原来运转轨迹会发生变动，接触面的密封性就很容易遭到破坏。
三、机封正常运行和维护问题：1、启动前的准备工作及注意事项a、全面检查机械密封，以及附属装置和管线安装是否齐全，是否符合技术要求。
b、机械密封启动前进行静压试验，检查机械密封是否有泄漏现象。
若泄漏较多，应查清原因设法消除。
如仍无效，则应拆卸检查并重新安装。
机械密封全面讲解
2020/6/1
23
（ⅱ）相邻两条光带宽b=λ/2Sinθ，（θ为空气膜倾斜角） （ⅲ）当e=0时，δ=λ/2（半波损失），出现暗条纹； （1）合格光带举例
2020/6/1
24Biblioteka （2）平面度检测器（图2-3）
平晶：由派利克斯玻璃、熔凝水晶或折射系数为1.516的光学 玻璃制造。表面平面度0.1µm(2级)，0.03µm (1级)。
δ：常温过盈量
Dp：镶嵌直径 数
α1：座线胀系
1/。C
α2：环的线胀系数 ΔT=工作温度－常温（20。C） （YG6：4.5×10－6 1/。C 1Cr18Ni9Ti：16.6×10－6
3Cr13：11.5×10－6 1/。C）
（1）在满足传递扭矩的情况下，取最小过盈值；
2020/6/1
33
（2）由上式，当使用温度为300°C时，对
机械密封全面讲解
2020/6/1
1
目录
一、机械密封原理
二、机械密封的基本零件
三、机械密封的计算
四、机械密封用材料
五、机械密封辅助系统
六、机械密封性能的影响因素
七、石化行业典型泵的密封
八、机械密封的安装和使用
九、机械密封故障分析
十、补充内容
2020/6/1
2
一、机械密封原理
（一）定义与组成（图1-1）
❖两套密封沿同一方向布置，密封腔压力逐级降低, ❖用于高压场合。
2020/6/1
13
（十四）波纹管机械密封
❖去 掉 了 补 偿 环 密 封 圈 及 其 摩 擦 阻 力 ， 补 偿 环 密 封 圈 改 至 弹 簧 座 处 , 补偿环追随性提高.
❖避免了补偿环密封圈因轴串、振动所产生的磨损。 ❖金属波纹管用于高温介质 ❖聚四氟乙烯波纹管用于腐蚀性介质。
机械密封结构及检修全解
机械密封结构及检修全解机械密封是机械设备中常见的一种密封结构，用于防止流体或气体泄漏。
它通常由密封面、密封环、压紧装置和润滑系统等组成。
在机械密封结构的运行过程中，会出现磨损、泄漏等问题，因此对机械密封进行定期的检修和维护非常重要。
首先，对机械密封进行检修之前，需要先了解机械密封的结构和工作原理。
机械密封通常由固定密封环和活动密封环组成。
固定密封环安装在静止部件上，而活动密封环则安装在转动部件上。
当设备运转时，两个密封环之间形成接触密封，并通过压紧装置保持一定的接触压力，从而防止流体或气体泄漏。
在机械密封的检修过程中，首先需要对密封面进行清洁。
密封面是密封环与密封环之间直接接触的部分，通常会因为摩擦和磨损而产生磨损痕迹。
清洁密封面时，需要使用柔软的布料擦拭，避免使用刮擦或硬物品对密封面进行清理，以免损坏密封面。
接下来，需要检查密封环的磨损情况。
磨损严重的密封环需要及时更换。
在更换密封环时，应选择适合的密封环型号和材料，并确保密封环的安装位置正确。
同时，也需要检查密封环所处的密封槽是否有磨损或变形，如有需要及时修复或更换密封槽。
在机械密封的检修过程中，也需要注意润滑系统的检查和维护。
润滑系统通常包括油脂或润滑油的供给和排放系统。
在检查润滑系统时，需要清理润滑油孔和油槽，并检查润滑油是否干净和充足。
如果润滑油污秽或不足，需要及时更换或添加润滑油。
此外，机械密封的压紧装置也需要进行检修。
压紧装置通常由弹簧或叶片等部件组成，用于提供一定的接触压力。
在检修压紧装置时，需要检查弹簧或叶片的弹性是否正常，如有问题需要修复或更换。
综上所述，在机械密封的检修过程中，需要注意清洁密封面、更换磨损密封环、维护润滑系统和检修压紧装置等。
通过定期的检修和维护，可以确保机械密封的正常运行，延长机械设备的使用寿命。
机械密封全面讲解课件
2019/9/5
11
两套密封面对面或背对背安装在一起。
用于工作介质有毒、易燃、易爆、易挥发、易结晶、高温、 低温，或气体、高真空度等场合。
两套密封之间形成一个密封腔，在密封腔中引入封液：堵封、 润滑、冷却，选洁净、润滑性好的封液介质。
2019/9/5
12
两套密封沿同一方向布置，密封腔压力逐级降低, 用于高压场合。
（1）内流式：泄漏方向朝向轴心。（一般密封都采用 这
种结构）
（2）外流式：泄漏方向朝向离心力方向。（泄漏量大，
只有在压力、温度都不高的腐蚀性介质中 用（）九）多弹簧和单弹簧机械密封
（1）多弹簧：（又叫小弹簧，轴向尺寸小，轴向弹力均
匀）宜用于高速，不宜用于腐蚀性介质。
（2）单弹簧：（又叫大弹簧，轴向尺寸大，轴向弹力不
2019/9/5
1
一、机械密封原理 二、机械密封的基本零件 三、机械密封的计算 四、机械密封用材料 五、机械密封辅助系统 六、机械密封性能的影响因素 七、石化行业典型泵的密封 八、机械密封的安装和使用 九、机械密封故障分析 十、补充内容
2019/9/5
2
（一）定义与组成（图1-1）
2019/9/5
（2）静止式：补偿机构（弹性元件）不随轴旋转。（用于高速）
2019，静环端面面向工作腔。
（用于温度、压力较高，腐蚀性不强的场合）
（2） 外装式：静环装在压盖外侧，静环端面背向工作腔。
（用于低压、腐蚀性强的场合）
2019/9/5
9
（一般和内装式、外装式一致）
组成:
1.密封端面： 动环、静环─摩擦副 2.缓冲补偿机构： 由弹性元件(圆柱弹簧、 圆锥弹簧、波片弹簧、 波纹管等)构成。—使 贴合; 3.辅助密封圈： 包括动环密封圈、静环 密封圈等，有各种形式： 如O型圈、V型圈、楔形 圈等
机械密封结构及检修全解
.
13
③、堆焊硬质合金
在碳钢、铬钢和铬镍钢的密封面上堆焊硬质合金，优点是 硬度
高，耐腐蚀性好，耐温性好（500℃以下），耐腐蚀或汽蚀 性好。
缺点是易产生气孔、夹渣和表面硬度不均匀。
④、碳化钨合金
由碳化钨、碳化钛等硬度高、熔点高的金属碳化物，是用 加粘结
剂粉末冶金的办法，压制烧结成型。优点是硬度、强度都很 高，耐
非平衡式：密封密封端面所受的作用力随介质压
力的变化较大，因此只适用于低压密封。
平衡式密封能降低端面上的摩擦和磨损，减小摩 擦热，承载能力大，但其结构较复杂，一般需在 轴或轴套上加工出台阶，成本较高。
.
5
按密封端面的对数可分为：单端面和双端面
由一对密封端面组成的为单端面密封，由二 对密封端面组成的为双端面密封。 单端面：密封结构简单，制造、安装容易， 一般于介质本身润滑性好和允许微量泄漏的 条件。 双端面：密封有轴向双端面密封和径向双端 面密封。沿径向布置的双端面密封结构较轴 向双端面密封紧凑。双端面密封适用于介质 本身润滑性差、有毒、易燃、易爆、易挥发、 含磨粒及气体等。轴向双端面密封有面对面 或背靠背布置的结构，工作时需在两对端面 间引入高于介质压力0.05～0.15MPa的封 液以改善端面间的润滑及冷却条件，并把介 质与外界隔离，有可能实现介质零泄漏
2.基本结构
机械密封一般主要由四大部分组成：
①由静止环（静环）和旋转环（动环）组成的一对密封端面， 该密封端面有时也称为摩擦副，是机械密封的核心；
②以弹性元件（或磁性元件）为主的补偿缓冲机构；
③辅助密封机构；
④使动环和轴一起旋转的传动机构。
.
2
机械密封结构图
1—紧定螺钉；2—弹簧座；3—弹簧； 4—动环辅助密封圈；5—动环； 6—静环；7—静环辅助密封圈； 8—防转销
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/12/22
14
（十五）集装式机械密封（图1-6）
❖将机械密封、轴套、压盖组合成一个整体。 ❖安装时只需固定压盖、轴套，取下定位挡块即可。 ❖安装方便，排除了安装不良的影响。
2020/12/22
15
二、机械密封的基本零件
摩擦副密封环是机械密封的主要元件，它在很大程度
上决定了机械密封的性能和寿命。因此，对它有一些基本
机械密封全面讲解
目 录
一、机械密封原理 二、机械密封的基本零件 三、机械密封的计算 四、机械密封用材料 五、机械密封辅助系统 六、机械密封性能的影响因素 七、石化行业典型泵的密封 八、机械密封的安装和使用 九、机械密封故障分析 十、补充内容
2020/12/22
2
（五）机械密封的种类
1、 按使用条件分类 （1）高速密封（ZBJ22-001-88：线速度25～100m/s）和普通密封 （2）高压和低压密封 （3）高温、常温和低温密封 （4）泵用、釜用和压缩机用密封 （5）耐腐蚀、抗颗粒机械密封 2、 通常按结构分类 多弹簧、单弹簧密封 旋转式、静止式密封 外装式、内装式密封 外流式、内流式密封
2020/12/22
16
（二）摩擦副匹配要考虑的因素
（1）一般选择一软一硬的材料配对，软环作窄环，如 YG6/M106K，只有介质含固体颗粒、易结晶、粘度高 时才选用硬对硬。
（2）尽量采用内装、内流式结构，防止机械杂质进入密封 端面，减少泄漏量。
（3）选导热性良好材料作动环。
以利散热，降低端面温度。
11
（十二）双端面机械密封（图1-4）
两套密封面对面或背对背安装在一起。
用于工作介质有毒、易燃、易爆、易挥发、易结晶、高温、低温， 或气体、高真空度等场合。
两套密封之间形成一个密封腔，在密封腔中引入封液：堵封、润 滑、冷却，选洁净、润滑性好的封液介质。
2020/12/22
12
（十三）串联式机械密封（图1-5）
10
（十）平衡型和非平衡型机械密封 （1）平衡型：载荷系数K＜1.0 （用于高压场合） （2）非平衡型：载荷系数K≥1.0 （用于普通压力场合）
（十一）补偿机构形式
（1）磁力：系统压力较低时用 （2）波片弹簧、锥形弹簧、螺旋圆柱大弹簧、小弹簧 （3）橡胶波纹管、聚四氟乙烯波纹管、金属波纹管
2020/12/22
（2）外流式：泄漏方向朝向离心力方向。（泄漏量大， 只有在压力、温度都不高的腐蚀性介质中用）
（九）多弹簧和单弹簧机械密封
（1）多弹簧：（又叫小弹簧，轴向尺寸小，轴向弹力均
匀）宜用于高速，不宜用于腐蚀性介质。
（2）单弹簧：（又叫大弹簧，轴向尺寸大，轴向弹力不
均匀）不宜用于高转速的场合。
2020/12/22
2020/12/22
19
（四）密封环的主要技术要求
（１）平面度0.0009，硬质Ｒａ≤0.2，软质Ｒａ≤0.4，表 面不应有裂纹、划伤、气孔、疏松等缺陷。
（２）密封环端面与安装辅助密封圈处的平行度、垂直度按 ＧＢ１１８４－８０的７级精度要求。
（３）安装辅助密封圈处粗糙度：Ｒａ≤3.2，径向尺寸公 差Ｈ８或ｈ８。
（1） 内装式：静环装在压盖内侧，静环端面面向工作腔。
（用于温度、压力较高，腐蚀性不强，静环端面背向工作腔。 （用于低压、腐蚀性强的场合）
2020/12/22
9
（八）内流式和外流式机械密封 （一般和内装式、外装式一致）
（1）内流式：泄漏方向朝向轴心。（一般密封都采用这 种结构）
上述要求是对普通机械密封而言，对转速较低的釜用 机械密封可适当放宽标准，对高速机封要求更高。
2020/12/22
20
（五）摩擦副端面平面度检测 平面度0.0009，普通量具无法检测，通常利用光波的干
涉效应来检测。 （1）光波的干涉效应
3.0
4.0
5.0
6.0
7.0
中系列 2.0
2.5
3.0
4.0
5.0
5.0
窄系列 1.5
2.0
2.0
2.5
3.0
3.0
❖宽系列用于组对性能好（如YG6/M106K、SiC/M106K）、工 况条件好的场合
❖窄系列用于组对性能欠佳（如YG6/YG6、YG6/青铜）、饱 和蒸气压高、易挥发、颗粒介质，高速机械密封，（对于 轻烃介质，在强度够的情况下，取窄系列）。
（4）环的壁厚不可太薄，以保证整体强度、刚度，也利散 热（导热欠佳的材料，可薄一些）。
（5）动环和轴（轴套）间隙A11（0·4~0·6）以利补偿
静环和轴（轴套）间隙1~3mm以免摩擦
2020/12/22
17
（三） 密封端面宽度
（1）主要决定窄环（软环）宽度，宽环外径—窄环外径 ≥0.5，宽环内径≤窄环内径－0.5；
（2）泄漏量与摩擦副端面宽度关系不大 （3）窄的端面摩擦热少，温度梯度小，热变形小，磨损均匀； （4）从受力角度出发，窄的端面整体强度和刚度差，易损坏
或变形。因此应综合考虑。对于普通密封，端面宽度推 荐值如下：
2020/12/22
18
轴 径 ≤16
≤35
≤55
≤70
≤100 ≤120
宽系列 2.5
❖两套密封沿同一方向布置，密封腔压力逐级降低, ❖用于高压场合。
2020/12/22
13
（十四）波纹管机械密封
❖去 掉 了 补 偿 环 密 封 圈 及 其 摩 擦 阻 力 ， 补 偿 环 密 封 圈 改 至 弹 簧 座 处 , 补偿环追随性提高.
❖避免了补偿环密封圈因轴串、振动所产生的磨损。 ❖金属波纹管用于高温介质 ❖聚四氟乙烯波纹管用于腐蚀性介质。
要求。
（1）足够的强度和刚度 保证在工作条件（如压力，温度，滑动速度等）下不损坏，变形小，
工作条件波动时影响小。 （2）端面有足够的硬度、耐腐蚀性能确保使用寿命。 （3）耐热冲击力 高的导热系数，低的线膨胀系数。 （4）较小的摩擦系数，良好的自润滑性，材料与介质有很好的浸润性
短时间干摩擦，不损伤端面。 （5）易加工，材料成本低
2020/12/22
7
（六）旋转式和静止式机械密封（图1-2）
（1）旋转式：补偿机构（弹性元件）随轴旋转。) （由于安装方便，普 通密封大多采用，但易产生不平衡，不能用于高速, 且消耗搅拌功率
（2）静止式：补偿机构（弹性元件）不随轴旋转。（用于高速）
2020/12/22
8
（七）内装式和外装式机械密封（图1-3）
