材料机械性能检测(弯曲试验)

材料机械性能检测(弯曲试验)
材料机械性能检测(弯曲试验)

材料机械性能检测(弯曲试验)

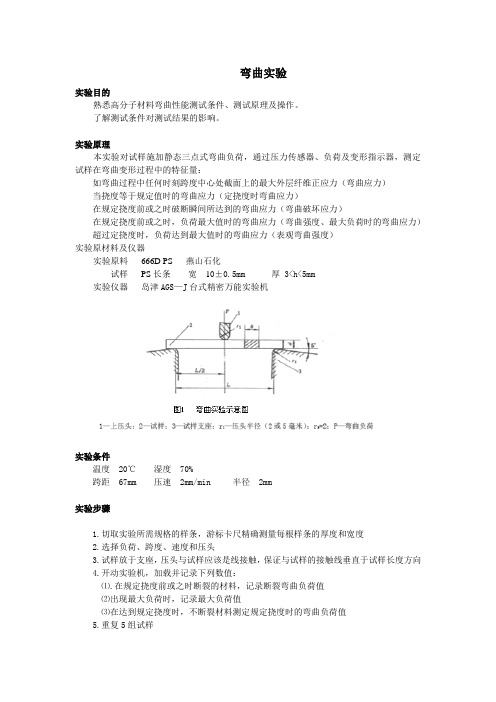

测定材料承受弯曲载荷时的力学特性的试验,是材料机械性能试验的基本方法之一。弯曲试验主要用于测定脆性和低塑性材料(如铸铁、高碳钢、工具钢等)的抗弯强度并能反映塑性指标的挠度。弯曲试验还可用来检查材料的表面质量。弯曲试验在万能材料机上进行,有三点弯曲和四点弯曲两种加载荷方式。试样的截面有圆形和矩形,试验时的跨距一般为直径的10倍。对于脆性材料弯曲试验一般只产生少量的塑性变形即可破坏,而对于塑性材料则不能测出弯曲断裂强度,但可检验其延展性和均匀性展性和均匀性。塑性材料的弯曲试验称为冷弯试验。试验时将试样加载,使其弯曲到一定程度,观察试样表面有无裂缝。

试验特点

与拉伸试验相比,弯曲试验有着以下几个特点:

1:弯曲试验试样样式简单(圆形、方形、矩形三种),适用于测定加工不方便的脆性材料。

2:对脆性材料做拉伸试验,其变形量很小。而弯曲试验可以用挠度来表示脆性材料的塑性。

3:弯曲试验时,截面上的应力分布是表面上的应力最大,因此其对材料表面缺陷反应灵敏。

4:对于高塑性材料,弯曲试验通常达不到其破坏程度,故一般不做弯曲强度试验。

5:弯曲试验操作比拉伸试验要简单方便。

试验应用

1:可以测定灰铸铁的抗弯强度。灰铸铁的抗弯性能优于抗拉性能,其抗弯强度是灰铸铁的重要力学性能指标。

2:可以测定硬质合金的抗弯强度。这些材料加工困难,难易制成拉伸试样。而弯曲试

样形状简单,故利用弯曲试验评价其性能和质量。

3:可以测量陶瓷材料、工具钢的抗弯强度。这些脆性材料测定抗拉强度很困难,且试样加工也比较困难,因而采用弯曲试验。

4:可以用来检测和比较表面热处理层的质量和性能。因弯曲试验对材料表面缺陷敏感。

5.可以用来检测材料在受弯曲载荷下作用下的性能,因为许多机械零件(如脆性材料制作的刀具等)是在弯曲状态下工作的,需要对这些零件进行弯曲试验.

国家标准:

GB/T232-2010《金属材料弯曲试验方法》

以上由青岛东标检测提供

机械性能试验安全管理制度(最新版)

机械性能试验安全管理制度 (最新版) Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production. ( 安全管理 ) 单位:______________________ 姓名:______________________ 日期:______________________ 编号:AQ-SN-0208

机械性能试验安全管理制度(最新版) 1.0目的 加强材料机械性能试验工作的安全管理,保障人员和设备的安全。 2.0适用范围 本制度适用于计量室试验设备的安全管理和使用。 3.0内容 3.1试验人员应熟悉设备的性能,掌握其操作方法,不得超负荷使用。 3.2操作前应先检查设备各部是否正常,安全防护装置是否完好,才能启动设备。 3.3试验机上不准放置工具杂物等试验完成后应把试件取下。

3.4脆性材料的硬度、弯曲、压缩及疲劳试验须加防护装置,防止材料崩裂伤人。 3.5高温拉伸或其它升温试验,需电炉加热时,应控制电流均匀上升。在装卸试样时,必须断电,必要时需戴上石棉手套。易燃易爆物必须远离电炉。 3.6室内应配备适用的消防器材。 3.7试验员工作时要集中精力,不得离开工作岗位,如须离开,应停机或向代管人作交待。 3.8进行试验时必须注意: ①根据试样形状、规格及性能,选择好测量范围、夹具、加相应砝码及安装必要的附件; ②试验前开始前,先作几次瞬时启动(开、停),便于润滑和检查试验机运转部件状况; ③工作完毕后,应各部归位,并关闭油阀、电源。 3.9试验机每年由计量部门校验一次。每季度用测力计自行校验一次。测力计每年校验一次。

常用材料力学性能.

常用材料性质参数 材料的性质与制造工艺、化学成份、内部缺陷、使用温度、受载历史、服役时间、试件尺寸等因素有关。本附录给出的材料性能参数只是典型范围值。用于实际工程分析或工程设计时,请咨询材料制造商或供应商。 除非特别说明,本附录给出的弹性模量、屈服强度均指拉伸时的值。 表 1 材料的弹性模量、泊松比、密度和热膨胀系数 材料名称弹性模量E GPa 泊松比V 密度 kg/m3 热膨胀系数a 1G6/C 铝合金-79 黄铜 青铜 铸铁 混凝土(压 普通增强轻质17-31 2300 2400 1100-1800

7-14 铜及其合金玻璃 镁合金镍合金( 蒙乃尔铜镍 塑料 尼龙聚乙烯 2.1-3.4 0.7-1.4 0.4 0.4 880-1100 960-1400 70-140 140-290 岩石(压 花岗岩、大理石、石英石石灰石、沙石40-100 20-70 0.2-0.3 0.2-0.3 2600-2900 2000-2900 5-9 橡胶130-200 沙、土壤、砂砾钢

高强钢不锈钢结构钢190-210 0.27-0.30 7850 10-18 14 17 12 钛合金钨木材(弯曲 杉木橡木松木11-13 11-12 11-14 480-560 640-720 560-640 1 表 2 材料的力学性能 材料名称/牌号屈服强度s CT MPa 抗拉强度b CT

MPa 伸长率 5 % 备注 铝合金LY12 35-500 274 100-550 412 1-45 19 硬铝 黄铜青铜 铸铁( 拉伸HT150 HT250 120-290 69-480 150 250 0-1 铸铁( 压缩混凝土(压缩铜及其合金 玻璃

常用注塑材料性能

目录 1.ABS 丙烯腈-丁二烯-苯乙烯共聚物 (2) 2.PA6 聚酰胺6或尼龙6 (3) 3.PA12 聚酰胺12或尼龙12 (3) 4.PA66 聚酰胺66或尼龙66 (4) 5.PBT 聚对苯二甲酸丁二醇酯 (6) 6.PC 聚碳酸酯 (6) 7.PC/ABS 聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物 (7) 8.PC/PBT 聚碳酸酯和聚对苯二甲酸丁二醇酯的混合物 (7) 9.PE-HD 高密度聚乙烯 (8) 10.PE-LD 低密度聚乙烯 (8) 11.PEI 聚乙醚 (9) 12.PET 聚对苯二甲酸乙二醇酯 (9) 13.PETG 乙二醇改性-聚对苯二甲酸乙二醇酯 (10) 14.PMMA 聚甲基丙烯酸甲酯 (10) 15.POM 聚甲醛 (11) 16.PP 聚丙烯 (11) 17.PPE 聚丙乙烯 (12) 18.PS 聚苯乙烯 (13) 19.PVC (聚氯乙烯) (13) 20.SA苯乙烯-丙烯腈共聚物 (14)

ABS 丙烯腈-丁二烯-苯乙烯共聚物 典型应用范围: 汽车(仪表板,工具舱门,车轮盖,反光镜盒等),电冰箱,大强度工具(头发烘干机,搅拌器,食品加工机,割草机等),电话机壳体,打字机键盘,娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。 注塑模工艺条件: 干燥处理:ABS材料具有吸湿性,要求在加工之前进行干燥处理。建议干燥条件为80~90℃下最少干燥2小时。材料温度应保证小于0.1%。 熔化温度:210~280℃;建议温度:245℃。 模具温度:25~70℃。(模具温度将影响塑件光洁度,温度较低则导致光洁度较低)。 注射压力:500~1000bar。 注射速度:中高速度。 化学和物理特性: ABS 是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性:丙烯腈有高强度、热稳定性及化学稳定性;丁二烯具有坚韧性、抗冲击特性;苯乙烯具有易加工、高光洁度及高强度。从形态上看,ABS是非结晶性材料。三中单体的聚合产生了具有两相的三元共聚物,一个是苯乙烯-丙烯腈的连续相,另一个是聚丁二烯橡胶分散相。ABS的特性主要取决于三种单体的比率以及两相中的分子结构。这就可以在产品设计上具有很大的灵活性,并且由此产生了市场上百种不同品质的ABS材料。这些不同品质的材料提供了不同的特性,例如从中等到高等的抗冲击性,从低到高的光洁度和高温扭曲特性等。ABS材料具有超强的易加工性,外观特性,低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。

材料性能参数

材料物理性能参数 表征材料在力、热、光、电等物理作用下所反映的各种特性。常用的材料物理性能参数有内耗、热膨胀系数、热导率、比热容、电阻率和弹性模量等。 内耗材料本身的机械振动能量在机械振动时逐渐消耗的现象。其基本度量是振动一个周期所消耗的能量与原来振动能量之比。测量内耗的常用方法有低频扭摆法和高频共振法。内耗测量多用于研究合金中相的析出和溶解。 热膨胀系数材料受热温度上升1℃时尺寸的变化量与原尺寸之比。常用的有线膨胀系数和体膨胀系数两种。热膨胀系数的测量方法主要有:①机械记录法;②光学记录法;③干涉仪法;④X射线法。材料热膨胀系数的测定除用于机械设计外,还可用于研究合金中的相变。 热导率单位时间内垂直地流过材料单位截面积的热量与沿热流方向上温度梯度的负值之比。热导率的测量,一般可按热流状态分为稳态法和非稳态法两类。热导率对于热机,例如锅炉、冷冻机等用的材料是一个重要的参数。 比热容使单位质量的材料温度升高1℃时所需要的热量。比热容可分为定压比热容cp 和定容比热容cV。对固体而言,cp和cV的差别很小。固体比热容的测量方法常用的有比较法、下落铜卡计法和下落冰卡计法等。比热容可用于研究合金的相变和析出过程。 电阻率具有单位截面积的材料在单位长度上的电阻。它与电导率互为倒数,通常用单电桥或双电桥测出电阻值来进行计算。电阻率除用于仪器、仪表、电炉设计等外,其分析方法还可用于研究合金在时效初期的变化、固溶体的溶解度、相的析出和再结晶等问题。 弹性模量又称杨氏模量,为材料在弹性变形范围内的正应力与相应的正应变之比(见拉伸试验)。弹性模量的测量有静态法(拉伸或压缩)和动态法(振动)两种。它是机械零部件设计中的重要参数之一。

常用岩土材料参数和岩石物理力学性质一览表

(E, ν) 与(K, G)的转换关系如下: ) 21(3ν-= E K ) 1(2ν+= E G (7.2) 当ν值接近0.5的时候不能盲目的使用公式3.5,因为计算的K 值将会非常的高,偏离实际值很多。最好是确定好K 值(利用压缩试验或者P 波速度试验估计),然后再用K 和ν来计算G 值。 表7.1和7.2分别给出了岩土体的一些典型弹性特性值。 岩石的弹性(实验室值)(Goodman,1980) 表7.1 土的弹性特性值(实验室值)(Das,1980) 表7.2 各向异性弹性特性——作为各向异性弹性体的特殊情况,横切各向同性弹性模型需要5 中弹性常量:E 1, E 3, ν12,ν13和G 13;正交各向异性弹性模型有9个弹性模量E 1,E 2,E 3, ν12,ν13,ν23,G 12,G 13和G 23。这些常量的定义见理论篇。 均质的节理或是层状的岩石一般表现出横切各向同性弹性特性。一些学者已经给出了用各向同性弹性特性参数、节理刚度和空间参数来表示的弹性常数的公式。表3.7给出了各向异性岩石的一些典型的特性值。 横切各向同性弹性岩石的弹性常数(实验室) 表7.3

流体弹性特性——用于地下水分析的模型涉及到不可压缩的土粒时用到水的体积模量K f ,如果土粒是可压缩的,则要用到比奥模量M 。纯净水在室温情况下的K f 值是2 Gpa 。其取值依赖于分析的目的。分析稳态流动或是求初始孔隙压力的分布状态(见理论篇第三章流体-固体相互作用分析),则尽量要用比较低的K f ,不用折减。这是由于对于大的K f 流动时间步长很小,并且,力学收敛性也较差。在FLAC 3D 中用到的流动时间步长,? tf 与孔隙度n ,渗透系数k 以及K f 有如下关系: ' f f k K n t ∝ ? (7.3) 对于可变形流体(多数课本中都是将流体设定为不可压缩的)我们可以通过获得的固结系数νC 来决定改变K f 的结果。 f 'K n m k C + = νν (7.4) 其中 3 /4G K 1 m += ν f 'k k γ= 其中,' k ——FLAC 3D 使用的渗透系数 k ——渗透系数,单位和速度单位一样(如米/秒) f γ——水的单位重量 考虑到固结时间常量与νC 成比例,我么可以将K f 的值从其实际值(Pa 9 102?)减少,利用上面得表达式看看其产生的误差。 流动体积模量还会影响无流动但是有空隙压力产生的模型的收敛速率(见1.7节流动与力学的相互作用)。如果K f 是一个通过比较机械模型得到的值,则由于机械变形将会产生孔隙压力。如果K f 远比k 大,则压缩过程就慢,但是一般有可能K f 对其影响很小。例如在土体中,孔隙水中还会包含一些尚未溶解的空气,从而明显的使体积模量减小。 在无流动情况下,饱和体积模量为: n K K K f u + = (7.5) 不排水的泊松比为:

机械性能试验室安全操作规程(标准版)

机械性能试验室安全操作规程 (标准版) The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words. ( 安全管理 ) 单位:______________________ 姓名:______________________ 日期:______________________ 编号:AQ-SN-0764

机械性能试验室安全操作规程(标准版) 1.设备使用前应检查其性能及润滑是否良好。当确认各机件无裂纹,电器装置正常,机座牢固,保护接零(地)线完好后,方可开动。 2.使用时应严格遵守各试验机的安全操作规程。 3.试验机上不准放置工具、试样等物品。 4.脆性材料的硬度,弯曲、压缩及疲劳试验须加防护装置。 5.高温拉伸或其它升温试验,需要电炉加热时,应检查电炉的电阻丝是否完好,设备接地及联锁装置是否可靠。装卸试样时必须断电,必要时应戴上石棉手套。易燃易爆物品必须远离电炉,室内应备有灭火器材。 6.设备发生电气故障,应立即切断电源,通知电工修理。 7.试验设备不准超过额定负荷运行。工作时精力要集中,不得

离开工作岗作,如需要离开,应停机或向代管人作交待。 8.进行试验时必须注意: (1)根据试样形状,规格及性能,选择好测量范围、夹具,加相应的砝码及安装必要的附件; (2)试验开始,先作几次瞬时启动(开、停),以便于润滑和检查试验机运转部件的状况; (3)工作完毕后,将一切运转机件调回到原始位置,关闭油阀、电源; (4)人体应避开试样冲击方向。 9.试验机每年由计量部门校验一次。每季度用测力计自行校验一次。测力计每年校验一次。各种试验机械应装置牢固。每班应检查一次。 ——摘自《机械工人安全技术操作规程》 XXX图文设计 本文档文字均可以自由修改

机械性能试验安全规程(2021版)

机械性能试验安全规程(2021 版) The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words. ( 安全管理 ) 单位:______________________ 姓名:______________________ 日期:______________________ 编号:AQ-SN-0265

机械性能试验安全规程(2021版) A.设备使用前应检查其性能及润滑是否良好。各部机件及电器装置应正常,方可开动。 B.使用时应严格遵守各试验机安全操作规程。 C.试验机上不准放置工具、试样等物品。 D.脆性材料的硬度、弯曲、压缩及疲劳试验须加防护装置。 E.高温拉伸或其它升温试验,需电炉加热时,应控制电流均匀上升。在装卸试样时,必须断电,必要时需戴上石棉手套。易燃易爆物品必须远离电炉,室内应备有灭火器材。 F.室内配电柜,应有专人管理。设备发生故障,应立即停电,通知电工修理。 G.试验设备,不准超过额定负荷运行。工作时精力要集中,不得离开工作岗位,如须离开,应停机或向代管人作交待。

H.进行试验时必须注意: 1)根据试样形状、规格及性能,选择好测量范围、夹具,加相应砝码及安装必要的附件; 2)试验开始,先作几次瞬时启动(开、停),便于润滑和检查试验机运转部件状况; 3)工作完毕后,将一切运转机件调回到原始位置,关闭油阀、电源。 I.试验机每年由计量部门校验一次。每季度用测力计自行校验一次。测力计每年校验一次。 J.长期不用的机器、设备应上油密封加罩并定期检验、保养。油泵每年换油两次,用国产50号机油加入20~30工号压缩机油,升降丝杆及上下夹头经常加油润滑,放亮部分应涂上凡士林。 XXX图文设计 本文档文字均可以自由修改

2021年机械性能试验安全规程

The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. (安全管理) 单位:___________________ 姓名:___________________ 日期:___________________ 2021年机械性能试验安全规程

2021年机械性能试验安全规程导语:建立和健全我们的现代企业制度,是指引我们生产劳动的方向。而大力发展我们生产力的前提,是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档(使用前请详细阅读条款)。 A.设备使用前应检查其性能及润滑是否良好。各部机件及电器装置应正常,方可开动。 B.使用时应严格遵守各试验机安全操作规程。 C.试验机上不准放置工具、试样等物品。 D.脆性材料的硬度、弯曲、压缩及疲劳试验须加防护装置。 E.高温拉伸或其它升温试验,需电炉加热时,应控制电流均匀上升。在装卸试样时,必须断电,必要时需戴上石棉手套。易燃易爆物品必须远离电炉,室内应备有灭火器材。 F.室内配电柜,应有专人管理。设备发生故障,应立即停电,通知电工修理。 G.试验设备,不准超过额定负荷运行。工作时精力要集中,不得离开工作岗位,如须离开,应停机或向代管人作交待。 H.进行试验时必须注意: 1)根据试样形状、规格及性能,选择好测量范围、夹具,加相应

砝码及安装必要的附件; 2)试验开始,先作几次瞬时启动(开、停),便于润滑和检查试验机运转部件状况; 3)工作完毕后,将一切运转机件调回到原始位置,关闭油阀、电源。 I.试验机每年由计量部门校验一次。每季度用测力计自行校验一次。测力计每年校验一次。 J.长期不用的机器、设备应上油密封加罩并定期检验、保养。油泵每年换油两次,用国产50号机油加入20~30工号压缩机油,升降丝杆及上下夹头经常加油润滑,放亮部分应涂上凡士林。 XX设计有限公司 Your Name Design Co., Ltd.

轴的常用材料及其机械性能

轴的常用材料及其机械性能 轴的材料种类很多,选用时主要根据对轴的强度、刚度、耐磨性等要求,以及为实现这些要求而采用的热处理方式,同时考虑制造工艺问题加以选用,力求经济合理。 轴的常用材料是优质碳素钢35、45、50,最常用的是45和40Cr钢。对于受载较小或不太重要的钢,也常用Q235或Q275等普通碳素钢。对于受力较大,轴的尺寸和重量受到限制,以及有某些特殊要求的轴,可采用合金钢,常用的有40Cr、40MnB、40CrNi 等。 球墨铸铁和一些高强度铸铁,由于铸造性能好,容易铸成复杂形状,且减振性能好,应力集中敏感性低,支点位移的影响小,故常用于制造外形复杂的轴。 特别是我国研制成功的稀土-镁球墨铸铁,冲击韧性好,同时具有减摩、吸振和对应力集中敏感性小等优点,已用于制造汽车、拖拉机、机床上的重要轴类零件,如曲轴等。 根据工作条件要求,轴都要整体热处理,一般是调质,对不重要的轴采用正火处理。对要求高或要求耐磨的轴或轴段要进行表面处理,以及表面强化处理(如喷丸、辐压等)和化学处理(如渗碳、渗氮、氮化等),以提高其强度(尤其疲劳强度)和耐磨、耐腐蚀等性能。 在一般工作温度下,合金钢的弹性模量与碳素钢相近,所以只为了提高轴的刚度而选用合金钢是不合适的。 轴一般由轧制圆钢或锻件经切削加工制造。轴的直径较小时,可用圆钢棒制造;对于重要的,大直径或阶梯直径变化较大的轴,多采用锻件。为节约金属和提高工艺性,直径大的轴还可以制成空心的,并且带有焊接的或者锻造的凸缘。 对于形状复杂的轴(如凸轮轴、曲轴)可采用铸造。 轴的常用材料及其机械性能(MPa)

各种发动机曲轴材料及热处理

(重)常见材料的力学性能

附录常用材料的力学及其它物理性能 一、玻璃的强度设计值 f g(MPa) JGJ102-2003表5.2.1 二、铝合金型材的强度设计值 (MPa) GB50429-2007表4.3.4 三、钢材的强度设计值(1-热轧钢材) f s(MPa) JGJ102-2003表5.2.3 四、钢材的强度设计值(2-冷弯薄壁型钢) f s(MPa) 五、材料的弹性模量E(MPa) JGJ102-2003表5.2.8、JGJ133-2001表5.3.9

六、 材料的泊松比υ JGJ102-2003表5.2.9、JGJ133-2001表5.3.10、GB50429-2007表4.3.7 七、 材料的膨胀系数α(1/℃) JGJ102-2003表5.2.10、JGJ133-2001表5.3.11、GB50429-2007表4.3.7 八、 材料的重力密度γg (KN/m ) JGJ102-2003表5.3.1、GB50429-2007表4.3.7 九、 板材单位面积重力标准值(MPa ) JGJ133-2001表5.2.2 十、 螺栓连接的强度设计值一(MPa) JGJ102-2003表B.0.1-1

十一、螺栓连接的强度设计值二(MPa) 十二、焊缝的强度设计值(MPa) JGJ102-2003表B.0.1-3

十三、不锈钢螺栓连接的强度设计值(MPa) JGJ102-2003表B.0.3 十四、楼层弹性层间位移角限值 GB/T21086-2007表20 十五、部分单层铝合板强度设计值(MPa)JGJ133-2001表5.3.2

十六、铝塑复合板强度设计值(MPa) JGJ133-2001表5.3.3 十七、蜂窝铝板强度设计值(MPa) JGJ133-2001表5.3.4 十八、不锈钢板强度设计值(MPa) 附录常用材料的力学及其它物理性能十九、玻璃的强度设计值 f g(N/mm2) 二十、铝合金型材的强度设计值 f a(N/mm2)

材料的力学性能

材料的力学性能 mechanical properties of materials 主要是指材料的宏观性能,如弹性性能、塑性性能、硬度、抗冲击性能等。它们是设计各种工程结构时选用材料的主要依据。各种工程材料的力学性能是按照有关标准规定的方法和程序,用相应的试验设备和仪器测出的。表征材料力学性能的各种参量同材料的化学组成、晶体点阵、晶粒大小、外力特性(静力、动力、冲击力等)、温度、加工方式等一系列内、外因素有关。材料的各种力学性能分述如下: 弹性性能材料在外力作用下发生变形,如果外力不超过某个限度,在外力卸除后恢复原状。材料的这种性能称为弹性。外力卸除后即可消失的变形,称为弹性变形。表示材料在静载荷、常温下弹性性能的一些主要参量可以通过拉伸试验进行测定。 拉伸试样常制成圆截面(图1之a)或矩形截面(图1之b)棒体,l为标距,d为圆形试样的直径,h和t分别为矩形截面试样的宽度和厚度,图中截面形状用阴影表示,面积记为A。长度和横向尺寸的比例关系也有如下规定:对于圆形截面试样,规定l=10d或l=5d;对于矩形截 面试样,按照面积换算规定或者。试样两端的粗大部分用以和材料试验 机的夹头相连接。试验结果通常绘制成拉伸图或应力-应变图。图2为低碳钢的拉伸图,横坐标表示试样的伸长量Δl(或应变ε=Δl/l),纵坐标表示载荷P(或应力σ=P/A)。图中的曲线从原点到点p为直线,pe段为曲线,载荷不大于点e所对应的值时,卸载后试样可恢复原状。反映材料弹性性质的参量有比例极限、弹性极限、弹性模量、剪切弹性模量和泊松比等。 比例极限应力和应变成正比例关系的最大应力称为比例极限,即图中点p所对应的应力,以σp表示。在应力低于σp的情况下,应力和应变保持正比例关系的规律叫胡克定律。载荷超过点p对应的值后,拉伸曲线开始偏离直线。 弹性极限试样卸载后能恢复原状的最大应力称为弹性极限,即图中点e所对应的应力,以σe表示。若在应力超出σe后卸载,试样中将出现残余变形。比例极限和弹性极限的测试值敏感地受测试精度的影响,并不易测准,所以在有关标准中规定,对于拉伸曲线的直线部分产生规定偏离量(用切线斜率的偏差表示)的应力作为"规定比例极限"。对于弹性

力学性能试验(重点明确)

力学性能试验 第二章力学性能试验取样基本知识(P18) 第一节试样类型及取样原则(P18) 一、取样依据:GB/T 2975-1998《钢及钢产品力学性能试验取样位 置及试验制备》 二、取样原则: 1、取样对力学性能试验结果的影响; 三要素: 取样部位: 1)加工过程中变形量各处不均匀 2)材料内部各种缺陷分布和金属组织不均匀 取样方向: 材料在加工过程中金属是沿晶粒主加工变形方向流动,晶粒被拉长并排成行,夹杂也沿主加工变形方向排列,因此材料性能各向异性。 例如:纵向试样(试样纵向轴线与主加工方向平行)和横向试样

(试样纵向轴线与主加工方向垂直)有较大差异:薄板材纵向试样抗拉强度,下屈服强度都高于横向试样,断面收缩率更是远远大于横向试样。 取样数量: 1)某些力学性能指标对试验条件和材料本身的特性十分敏感,单个试样结果不足以为信,应采用最小的取样数量; 2)试验结果的分散性及经济因素 2、样品的代表性; 一般性规定:GB/T 2975-1998 专门的规定: 产品材料标准和协议:①材料的平均性能;②取样方便; 一般取其最危险、最薄弱的部位,因为最薄弱、最危险处的力学性能决定了产品的性能;此外受力状态与零部件的受力状态相一致; 三、力学性能试验的试样类型: 1、从原材料上直接取样:

2、从产品(结构或零部件)的一定部位上取样; 3、把实物作为样品。 四、样坯切取方法:无论用什麽方法都应遵循以下原则: (1)应在外观及尺寸合格的材料上取样,试料应有足够的尺寸,以保证机加工出足够的试样进行规定的试验及复验; (2)取样时,应对样坯和试样做出不影响其性能的标记,以保证始终能识别取样的位置和方向; (3)取样的方向应按材料标准规定或双方协议执行; (4)切取样坯时,应防止因过热、过冷、加工硬化而影响其力学性能及工艺性能。 如果过热了怎么办?比如,采用火焰切割法取样时,由于材料是在火焰喷嘴下熔化而使样坯从整体上分离出来,在熔化区域附近,材料承受了一个从熔化到相变点(723℃)以下温度变化区域,这一局部的高温将会引起材料性能的很大变化,所以切割样坯(样坯切割线至试样边缘)必须留有足够的切割余量。这一余量的规定为:一般应不

机械材料的力学性能(正式版)

文件编号:TP-AR-L3658 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives. (示范文本) 编订:_______________ 审核:_______________ 单位:_______________ 机械材料的力学性能(正 式版)

机械材料的力学性能(正式版) 使用注意:该安全管理资料可用在组织/机构/单位管理上,形成一定的具有指导性,规划性的可执行计划,从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改,请在使用时认真阅读。 材料在常温、静载作用下的宏观力学性能。是确 定各种工程设计参数的主要依据。这些力学性能均需 用标准试样在材料试验机上按照规定的试验方法和程 序测定,并可同时测定材料的应力-应变曲线。 对于韧性材料,有弹性和塑性两个阶段。 弹性阶段的力学性能有: ①比例极限 应力与应变保持成正比关系的应力最高限。当应 力小于或等于比例极限时,应力与应变满足胡克定 律,即应力与应变成正比。 ②弹性极限

弹性阶段的应力最高限。在弹性阶段内,载荷除去后,变形全部消失。这一阶段内的变形称为弹性变形。绝大多数工程材料的比例极限与弹性极限极为接近,因而可近似认为在全部弹性阶段内应力和应变均满足胡克定律。 ③弹性模量 弹性阶段内,纵向应力与纵向应变的比例常数(E )。 ④剪切弹性模量 弹性阶段内,剪应力与剪应变的比例常数 (G )。 ⑤泊松比 横向应变与纵向应变之比(ν)。上述3种弹性常数之间满足G=E/2(1+v)。塑性阶段的力学性能有:

机械设计常用材料特性

1、45——优质碳素结构钢,是最常用中碳调质钢。 主要特征: 最常用中碳调质钢,综合力学性能良好,淬透性低,水淬时易生裂纹。小型件宜采用调质处理,大型件宜采用正火处理。 应用举例: 主要用于制造强度高的运动件,如透平机叶轮、压缩机活塞。轴、齿轮、齿条、蜗杆等。焊接件注意焊前预热,焊后消除应力退火。 2、Q235A(A3钢)——最常用的碳素结构钢。 主要特征: 具有高的塑性、韧性和焊接性能、冷冲压性能,以及一定的强度、好的冷弯性能。 应用举例: 广泛用于一般要求的零件和焊接结构。如受力不大的拉杆、连杆、销、轴、螺钉、螺母、套圈、支架、机座、建筑结构、桥梁等。 3、40Cr——使用最广泛的钢种之一,属合金结构钢。 主要特征: 经调质处理后,具有良好的综合力学性能、低温冲击韧度及低的缺口敏感性,淬透性良好,油冷时可得到较高的疲劳强度,水冷时复杂形状的零件易产生裂纹,冷弯塑性中等,回火或调质后切削加工性好,但焊接性不好,易产生裂纹,焊前应预热到100~150℃,一般在调质状态下使用,还可以进行碳氮共渗和高频表面淬火处理。 应用举例:调质处理后用于制造中速、中载的零件,如机床齿轮、轴、蜗杆、花键轴、顶针套等,调质并高频表面淬火后用于制造表面高硬度、耐磨的零件,如齿轮、轴、主轴、曲轴、心轴、套筒、销子、连杆、螺钉螺母、进气阀等,经淬火及中温回火后用于制造重载、中速冲击的零件,如油泵转子、滑块、齿轮、主轴、套环等,经淬火及低温回火后用于制造重载、低冲击、耐磨的零件,如蜗杆、主轴、轴、套环等,碳氮共渗处即后制造尺寸较大、低温冲击韧度较高的传动零件,如轴、齿轮等。 4、HT150——灰铸铁 应用举例:齿轮箱体,机床床身,箱体,液压缸,泵体,阀体,飞轮,气缸盖,带轮,轴承盖等 5、35——各种标准件、紧固件的常用材料 主要特征: 强度适当,塑性较好,冷塑性高,焊接性尚可。冷态下可局部镦粗和拉丝。淬透性低,正火或调质后使用 应用举例: 适于制造小截面零件,可承受较大载荷的零件:如曲轴、杠杆、连杆、钩环等,各种标准件、紧固件 6、65Mn——常用的弹簧钢 应用举例:小尺寸各种扁、圆弹簧、座垫弹簧、弹簧发条,也可制做弹簧环、气门簧、离合器簧片、刹车弹簧、冷卷螺旋弹簧,卡簧等。 7、0Cr18Ni9——最常用的不锈钢(美国钢号304,日本钢号SUS304) 特性和应用: 作为不锈耐热钢使用最广泛,如食品用设备,一般化工设备,原于能工业用设备

材料的常用力学性能有哪些

材料的常用力学性能有哪些 材料的常用力学性能指标有哪些 材料在一定温度条件和外力作用下,抵抗变形和断裂的能力称为材料的力学性能.锅炉、压力容器用材料的常规力学性能指标主要包括:强度、硬度、塑性和韧性等. (1)强度强度是指金属材料在外力作用下对变形或断裂的抗力.强度指标是设计中决定许用应力的重要依据,常用的强度指标有屈服强度σS或σ0.2和抗拉强度σb,高温下工作时,还要考虑蠕变极限σn和持久强度σD. (2)塑性塑性是指金属材料在断裂前发生塑性变形的能力.塑性指标包括:伸长率δ,即试样拉断后的相对伸长量;断面收缩率ψ,即试样拉断后,拉断处横截面积的相对缩小量;冷弯(角)α,即试件被弯曲到受拉面出现第一条裂纹时所测得的角度. (3)韧性韧性是指金属材料抵抗冲击负荷的能力.韧性常用冲击功Ak和冲击韧性值αk表示.Αk值或αk值除反映材料的抗冲击性能外,还对材料的一些缺陷很敏感,能灵敏地反映出材料品质、宏观缺陷和显微组织方面的微小变化.而且Ak对材料的脆性转化情况十分敏感,低温冲击试验能检验钢的冷脆性. 表示材料韧性的一个新的指标是断裂韧性δ,它是反映材料对裂纹扩展的抵抗能力. (4)硬度硬度是衡量材料软硬程度的一个性能指标.硬度试验的方法较多,原理也不相同,测得的硬度值和含义也不完全一样.最常用的是静负荷压入法硬度试验,即布氏硬度(HB)、洛氏硬度(HRA、HRB、HRC)、维氏硬度(HV),其值表示材料表面抵抗坚硬物体压入的能力.而肖氏硬度(HS)则属于回跳法硬度试验,其值代表金属弹性变形功的大小.因此,硬度不是一个单纯的物理量,而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标. 力学性能主要包括哪些指标 材料的力学性能是指材料在不同环境(温度、介质、湿度)下,承受各种外加载荷(拉伸、压缩、弯曲、扭转、冲击、交变应力等)时所表现出的力学特征. 性能指标 包括:弹性指标、硬度指标、强度指标、塑性指标、韧性指标、疲劳性能、断裂韧度. 钢材的力学性能是指标准条件下钢材的屈服强度、抗拉强度、伸长率、冷弯性能和冲击韧性等,也称机械性能. 金属材料的力学性能指标有哪些 一:弹性指标

机械性能试验

机械性能实验 一.实验目的 1. 测定低碳钢拉伸时的屈服极限σsl ,强度极限σb ,断后伸长率δ和断面收缩率χ; 2. 测定铸铁拉伸时的强度极限σb ; 3. 观察低碳钢拉伸过程中的各种现象(包括屈服、强化和颈缩等),并绘出拉伸曲 线; 4. 观察并比较低碳钢、铸铁压缩时的变形和破坏现象; 5. 观察并比较低碳钢、铸铁扭转时的变形和破坏现象; 6. 熟悉试验机和其他有关仪器的使用。 二.实验仪器和设备 1. CSS-44000电子万能材料试验机; 2. 扭转试验机 3. 游标卡尺及划线机 4. 拉伸试件、压缩试件、扭转试件。 三.实验原理和方法 1. 拉伸实验原理和方法 由拉伸试验来确定低碳钢材料的拉伸力学性能σsl 、σb 、δ、χ 和铸铁材料的拉伸力学σb 。由材料力学知 0A P sl sl = σ 0 A P b b =σ % 100%1000 1 00 1?-=?-= A A A L L L ψδ 首先,将被测材料按国标(GB6397-86)加工成标准试件,再根据(GB228-87)对其进行测定,用电子万能试验机进行加载。 试验时,利用CSS-44000电子万能试验机的计算机操作系统,输入有关参数,不但可以绘出被测材料的拉伸曲线图,同时可以计算出σsl 、σb 、δ、χ 。下图分别为低

碳钢和铸铁的拉伸图。 对于低碳钢,屈服阶段(B’-C)常呈锯齿形。上屈服点B’受变形速度和试件形式等影响较大,而下屈服点B则比较稳定。故工程上均以B点对应的载荷作为材料的屈服载荷P s,称为下屈服载荷P sl。过了屈服阶段,继续加载,曲线上升,直至载荷达到最大值,这时试件中的名义应力达到最大值。D点的工程应力即为材料的强度极限σb。过了D点,拉伸曲线开始下降,这时可观察到试件在某一截面附近产生的局部变形,既有颈缩现象,直至E点试件断裂。 对于铸铁,由于拉伸时的塑性变形很小,因此在变形(主要是弹性变形)很小时,就达到了最大载荷,而突然断裂,没有屈服阶段和颈缩现象。其强度极限σb即为试件断裂时的工程应力。 2.拉伸实验步骤 ⑴试件准备 * 低碳钢试件 (a). 在低碳钢试件长度L0=100mm的标距内,用刻线机每隔10mm刻一圆周线,即在长度标距内均匀地分为10格,以便观察试件变形沿轴向分布的情况和计算断后伸长率。铸铁试件不需要划圆周线。 (b). 用游标卡尺在标距两端和中间部位,分别沿互相垂直的两个方向各测量一次直径,并计算这三处的平均值,取其最小值作为试件直径d0。 * 铸铁试件 用游标卡尺在试件两端和中间部位,分别沿互相垂直的两个方向各测量一次直径,并计算这三处的平均值,取其最小值作为试件直径d0。 分别对低碳钢试件、铸铁试件进行试验。 ⑵试验机准备 根据CSS-44000电子万能试验机的试验步骤,打开EDC系统,打开计算机,根据计算机提示(或根据计算机操作详细说明)输入有关参数,系统进入试验状态。 ⑶安装试件 先将试件装夹在上夹头中,然后使用手动盒升降旋扭移动横梁至合适位置,把试件下端夹持在下夹头中。 ⑷进行实验 根据计算机提示(或根据计算机操作详细说明)进行试验,直至试件拉断,系统退出试验状态。对于低碳钢试件则进行下一步;对于铸铁试件则根据计算机提示打印拉伸曲线图和试验结果。 (5) 低碳钢试件断后标距测量和断口直径测量(铸铁没有这一步) (a). 测量断后标距 将被拉断试件的两段断口对齐并靠紧,如果断口到邻近标距点的距离大于1/3L0,则用游标卡尺直接测量断后的标距长度,此长度即为L1。若断口到邻近标距点的距离小于1/3L0,则需进行断口移中计算,计算所得长度即为断后标距L1。

第4章碳纤维复合芯导线机械性能试验

第 4 章碳纤维复合芯导线机械性能试验 4.1 碳纤维复合芯导线做的试验及数据 4.1.1 碳纤维复合芯铝合金绞线握力试验 碳纤维复合芯导线与配套的耐张线夹连接成组合体试样共 3组,且耐张线夹之间导线的长度 L 不小于导线直径的 100 倍,将试样安装在 100t 电液伺服卧式拉力机上,当施加的初张力达到导线计算拉断力的 17%-18%时,在耐张线夹出口处的导线上作滑移标识, 然后按 GB/T2317.1-2000《电力金具机械试验方法》7.1款的要求进行握着力试验,试验连接方式如图所示,将试样装于夹具之上,用100t 拉力试验机进行拉断力试验,当做高温拉力试验时,可以用升流器对导线进行升温。 (1)常温握力试验: 导线与压接式金具的常温握力为 169kN,比计算拉断力高 41%。 (2)高温握力试验: 导线与压接式金具的 120℃握力为 152kN,比计算拉断力高 27%;比常温握力降低 10%(试验过程:初始张力 5 kN,保持 20min;然后加热至 120℃,到120℃后将导线张力提高至 60 kN;4 小时后对导线进行拉断力试验)。试验布置如图 4-1 所示: 图 4-1 碳纤维复合芯导线握力试验 4.1.2 碳纤维复合芯铝合金绞线高温拉力试验 (1) 高温拉断力 铝合金导线 ACCC/LH-240/35 和软铝导线 ACCC/LR-240/35 所用复合芯的常温抗张强度为 2800MPa;铝合金导线 ACCC/LH-300/50 所用复合芯 150℃的抗张强度为 2656MPa。因此,该碳纤维复合芯由常温(按 30℃计)升高至 150℃时,抗张强度下降幅度仅为 5.2%。 一般技术产品的复合芯 160℃抗张强度仅为 1400MPa。按其产品经验数据:每升高 1℃,抗张强度下降 10MPa 计算,复合芯 150℃抗张强度约为 1500MPa,30℃抗张强度约为 2700MPa。因此,国外技术产品的复合芯由常温(按 30℃计)升高至 150℃时,抗张强度下降幅度大于 40%。 碳纤维复合芯导线的重要优势之一是能够提高线路输送能力,而提高输送能力的关键是允许导线高温运行,即要求导线在高温运行时保持较高的机械强度,因此高温拉断力是碳纤维导线的最重要指标之一。上述数据表明:在关键性的高温拉断力指标上,该碳纤维复合芯导线完全满足挂网运行要求。碳纤维复合芯导线拉断力试验如图 4-3 所示:

工程材料的机械性能

工程材料的机械性能 -----------------------作者:-----------------------日期:

工程材料 (一)工程材料的机械性能与组织结构 基本要求: 了解工程材料的分类;材料的断裂韧性和材料的高、低温机械性能。 熟悉材料的静载与动载机械性能。 掌握金属的结构与结晶的相关知识。 具体容: 1、工程材料的分类; 2、材料静载的机械性能; 3、材料动载的机械性能; 4、常用金属的晶体结构的类型; 5、金属的实际结构和晶体缺陷; 6、金属的结晶。 (二)铁碳合金 基本要求: 了解铁碳相图的相关知识。 熟悉典型铁碳合金的平衡结晶过程。

掌握钢中常存杂质元素对钢的性能的影响;钢锭种类;碳钢的分类、编号和用途。 具体容: 1、铁碳合金中的基本相; 2、铁碳合金的相图分析; 3、铁碳合金分类; 4、典型铁碳合金的平衡结晶过程分析; 5、含碳量对铁碳合金平衡组织和性能的影响; 6、钢中常存杂质元素对钢的性能的影响; 7、钢锭的种类; 8、碳钢的分类、编号和用途。 (三)金属的塑性变形与再结晶 基本要求: 了解单晶体和多晶体金属的塑性变形。 掌握塑性变形对金属的组织和性能的影响、再结晶温度的计算;金属的热加工的相关知识。 具体容: 1、单晶体和多晶体金属的塑性变形; 2、塑性变形对金属的组织和性能的影响; 3、再结晶的温度的计算; 4、材料热加工对金属组织和性能的影响。

(四)钢的热处理 基本要求: 了解钢的热处理的概念。 熟悉钢在加热时的转变、钢的冷却转变。 掌握钢的普通热处理的工艺、钢的表面热处理;热处理的缺陷及防止方法。 具体容: 1、热处理的概念; 2、钢在加热时的转变; 3、钢的冷却转变; 4、钢的退火与正火,钢的淬火,钢的回火; 5、钢的表面热处理; 6、热处理的缺陷及防止方法。 (五)合金钢 基本要求: 了解合金元素的作用及合金钢的分类。 熟悉合金钢的分类及牌号。 掌握合金结构钢的相关知识。 具体容: 1、合金元素在钢中的作用; 2、合金钢的分类及牌号;

机械性能试验室安全操作规程正式版

Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.机械性能试验室安全操作 规程正式版

机械性能试验室安全操作规程正式版 下载提示:此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向,并要求参加施工的人员,熟知本工种的安全技术细节和经过专门训练,合格的情况下完成列表中的每个操作事项。文档可以直接使用,也可根据实际需要修订后使用。 1.设备使用前应检查其性能及润滑是否良好。当确认各机件无裂纹,电器装置正常,机座牢固,保护接零(地)线完好后,方可开动。 2.使用时应严格遵守各试验机的安全操作规程。 3.试验机上不准放置工具、试样等物品。 4.脆性材料的硬度,弯曲、压缩及疲劳试验须加防护装置。 5.高温拉伸或其它升温试验,需要电炉加热时,应检查电炉的电阻丝是否完

好,设备接地及联锁装置是否可靠。装卸试样时必须断电,必要时应戴上石棉手套。易燃易爆物品必须远离电炉,室内应备有灭火器材。 6.设备发生电气故障,应立即切断电源,通知电工修理。 7.试验设备不准超过额定负荷运行。工作时精力要集中,不得离开工作岗作,如需要离开,应停机或向代管人作交待。 8.进行试验时必须注意: (1)根据试样形状,规格及性能,选择好测量范围、夹具,加相应的砝码及安装必要的附件; (2)试验开始,先作几次瞬时启动(开、停),以便于润滑和检查试验机运转

金属材料机械性能的指标及意义

金属材料机械性能的指标及意义 材料在一定温度条件和外力作用下,抵抗变形和断裂的能力称为材料的力学性能。锅炉、压力容器用材料的常规力学性能指标主要包括:强度、硬度、塑性和韧性等。 (1)强度强度是指金属材料在外力作用下对变形或断裂的抗力。强度指标是设计中决定许用应力的重要依据,常用的强度指标有屈服强度σS或σ0.2(国外用Re表示)和抗拉强度σb(国外用Rm表示),高温下工作时,还要考虑蠕变极限σn和持久强度σD。 (2)塑性塑性是指金属材料在断裂前发生塑性变形的能力。塑性指标包括:伸长率δ,即试样拉断后的相对伸长量;断面收缩率ψ,即试样拉断后,拉断处横截面积的相对缩小量;冷弯(角)α,即试件被弯曲到受拉面出现第一条裂纹时所测得的角度。 (3)韧性韧性是指金属材料抵抗冲击负荷的能力。韧性常用冲击功Ak和冲击韧性值αk表示。Αk值或αk 值除反映材料的抗冲击性能外,还对材料的一些缺陷很敏感,能灵敏地反映出材料品质、宏观缺陷和显微组织方面的微小变化。而且Ak对材料的脆性转化情况十分敏感,低温冲击试验能检验钢的冷脆性。 表示材料韧性的一个新的指标是断裂韧性δ,它是反映材料对裂纹扩展的抵抗能力。 (4)硬度硬度是衡量材料软硬程度的一个性能指标。硬度试验的方法较多,原理也不相同,测得的硬度值和含义也不完全一样。最常用的是静负荷压入法硬度试验,即布氏硬度(HB)、洛氏硬度(HRA、HRB、HRC)、维氏硬度(HV),其值表示材料表面抵抗坚硬物体压入的能力。而肖氏硬度(HS)则属于回跳法硬度试验,其值代表金属弹性变形功的大小。因此,硬度不是一个单纯的物理量,而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。 在断裂力学基础上建立起来的材料抵抗裂纹扩展断裂的韧性性能称为断裂韧性。(Kic,Gic) 常用的35CrMo在850℃油淬,550℃回火后,机械性能如下: σb≥980MPa;σs≥835 MPa;δ5≥12%;ψ≥45%;AK≥63J; 而高级优质的35CrMoA的性能应该更加优良稳定。
