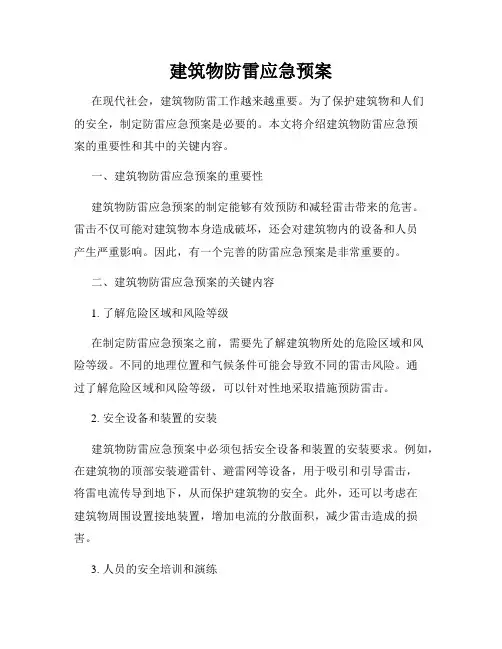

建筑物防雷应急预案
建筑物防雷应急预案在现代社会，建筑物防雷工作越来越重要。
为了保护建筑物和人们的安全，制定防雷应急预案是必要的。
本文将介绍建筑物防雷应急预案的重要性和其中的关键内容。
一、建筑物防雷应急预案的重要性建筑物防雷应急预案的制定能够有效预防和减轻雷击带来的危害。
雷击不仅可能对建筑物本身造成破坏，还会对建筑物内的设备和人员产生严重影响。
因此，有一个完善的防雷应急预案是非常重要的。
二、建筑物防雷应急预案的关键内容1. 了解危险区域和风险等级在制定防雷应急预案之前，需要先了解建筑物所处的危险区域和风险等级。
不同的地理位置和气候条件可能会导致不同的雷击风险。
通过了解危险区域和风险等级，可以针对性地采取措施预防雷击。
2. 安全设备和装置的安装建筑物防雷应急预案中必须包括安全设备和装置的安装要求。
例如，在建筑物的顶部安装避雷针、避雷网等设备，用于吸引和引导雷击，将雷电流传导到地下，从而保护建筑物的安全。
此外，还可以考虑在建筑物周围设置接地装置，增加电流的分散面积，减少雷击造成的损害。
3. 人员的安全培训和演练建筑物防雷应急预案还需要包括对人员的安全培训和演练措施。
人员应该了解如何在雷电天气中采取正确的防护措施，避免在室外暴露在雷击风险之下。
同时，定期进行演练，提高人员应对突发情况的能力，确保他们能够在发生雷击事故时能够正确和快速地应对。
4. 制定预警机制建筑物防雷应急预案中制定预警机制是非常关键的。
预警机制可以及时通知人员有雷电天气即将到来，以便他们采取相应的安全措施。
可以通过各种途径进行预警，如手机短信、电视广播等。
预警机制的建立和有效运行将大大提高建筑物防雷工作的效果。
5. 定期检查和维护建筑物防雷应急预案也应包括定期检查和维护的要求。
定期检查建筑物的安全设备和装置是否正常运行，是否存在损坏或故障等问题。
同时，需要定期对人员的知识和技能进行复习和提高。
只有定期的检查和维护才能保证建筑物防雷设施的正常运行。
结论建筑物防雷应急预案的制定对于保护建筑物和人员的安全至关重要。
住宅建筑防雷技术论文
住宅建筑防雷技术论文摘要：时代的进步，科技的飞速发展，带给我们无限便利的同时也引发着各种不同的隐患，就像上述所提到的住宅建筑的高度越来越高，数量越来越多，那么，为了人类居住的更加安全和舒适，防雷措施也应该不断的更新和提高。
相信随着有关电气装置工程的设计、施工技术、检测、实验等国家规范和标准的不断修订和完善，电气施工技术的防雷措施将会不断的创新和发展。
1 前言随着科技的不断进步和工业化进程的不断加快，当前我国住宅建筑工程建设高潮迭起。
随着自动化、信息化设备的不断完善和提高，工程建设中的电气应用也越来越多，因而它受雷电电磁脉冲袭击的危险性也大大增加，其后果可能使整个建筑内各系统的设备损坏、数据丢失和运行失误，甚至处于瘫痪，造成庞大的经济损失，因此如何有效避免雷电的破坏作用，保护住宅建筑免受雷击的灾害，是建筑电气设计的一大重要内容。
2 雷击的类型及其危害2.1 直接雷击直接雷击是指，带有电荷的云层对大地上的一个点产生猛烈地放电现象。
简而言之，直接雷击就是雷电直接打击到建筑物上的现象。
必须及时迅速的将直接雷导向大地，否则，其将会使放电通道内的所有物体和人畜遭受严重的破坏和伤害，其产生的破坏力之大，也可能引起严重的火灾。
2.2 雷电波的侵入雷电波的入侵是指雷电先直接打击在架空的线路或金属管道等管线的上面，然后雷电波将沿着这些管线侵入建筑物的内部，从而危及人畜或机电设备的安全。
因此，现实中我们往往看不到雷击而在听到雷声之前，我们所使用的电子设备和电力系统等已经遭到了损害。
2.3 感应过电压感应过电压是指雷击在设备设施或线路的附近发生，或闪电不直接对地放电，只在云层与云层之间发生放电现象。
闪电释放电荷，并在电源和数据传输线路及金属管道金属支架上感应生成过电压。
2.4 雷电对建筑物的危害雷击会对建筑物产生巨大的危害，这些危害大体可以分为以下两类：⑴雷电的热效应和机械效应遭受直接雷击的树木、电线杆和房屋等，这样会使金属熔化，使树木烧焦，这是由于通过强大的电流而产生很大的热量，但在极短的时间内又不易散发出来。
民用建筑防雷等级的确定方法及采取的雷击防护措施。
民用建筑防雷等级的确定方法及采取的雷击防护措施。
民用建筑的防雷等级直接关系到人民生命财产安全，合理的防雷等级和有效的雷击防护措施是确保建筑安全的重要手段。
本文将详细介绍民用建筑防雷等级的确定方法及采取的雷击防护措施。
一、民用建筑防雷等级的确定方法1.建筑物重要性：根据建筑物的重要性，将其分为一级、二级、三级防雷等级。
一般来说，住宅、办公楼等普通民用建筑属于三级防雷等级。
2.建筑物高度：建筑物的高度也是影响防雷等级的一个重要因素。
建筑物高度越高，雷击风险越大，防雷等级相应提高。
3.地理环境：地理位置、气候条件等也会影响民用建筑的防雷等级。
例如，多雷地区、高海拔地区等，防雷等级应相应提高。
4.防雷设计标准：根据我国相关防雷设计规范，结合建筑物的实际情况，确定合理的防雷等级。
二、民用建筑采取的雷击防护措施1.避雷针：避雷针是民用建筑中最常见的防雷设施，通过引导雷电放电，保护建筑物免受雷击。
避雷针的安装应符合相关规范，确保其有效性和安全性。
2.避雷带：避雷带安装在建筑物的屋面、屋脊等部位，与避雷针配合使用，提高防雷效果。
3.接地装置：接地装置是防雷系统的重要组成部分，将避雷针、避雷带等引导的雷电引入地下，分散电流，降低雷电对建筑物的危害。
4.防雷引下线：防雷引下线连接避雷针和接地装置，确保雷电顺利引入地下。
5.防雷绝缘子：在易受雷击的部位安装防雷绝缘子，降低雷击造成的损害。
6.防雷间距：合理设置建筑物之间的防雷间距，避免相邻建筑物间雷击的相互影响。
7.防雷涂料：在建筑物外表面涂覆防雷涂料，提高建筑物的防雷性能。
8.防雷监测与预警系统：安装防雷监测与预警系统，实时监测雷击情况，提前预警，降低雷击风险。
总之，民用建筑的防雷等级和雷击防护措施至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
民用建筑防雷接地保护的有效措施及工
程实践
摘要：在我国民用建筑中，由于其电气工程与人民生活密切相关，因此，在我国民用建筑中，电气建筑的雷电防护已经越来越成为重要的组成部分。
在民用建筑物内，电气设备易被雷击，因此，为了降低雷电对电气设备的损害，应在建筑物内进行防雷设计，并在施工时加强防雷接地防护。
保证大建筑内的人身和财产的安全。
关键词：民用建筑；电气施工；防雷接地
引言
当前，我国一些民用建筑电气工程防雷接地保护在电气线管处理尚存不足，必须引起重视，可在施工工艺上采取科学方法，以完善防雷接地系统。
本文在论述民用建筑电气施工中防雷接地保护常见问题及应对措施的基础上，结合实际案例，介绍了相应保护措施的实施效果。
1.民用建筑防雷接地保护存在的问题
1.1.接地体和接地线选择不合理
目前，在电气工程中，有多种类型的电气设备可供选用，如防雷、接地等。
在选线时，要特别重视其电性能及安全性能。
在工程实践中，要对线路的具体接触面有较好的认识。
而过小的截面会对接地系统的稳定性造成很大的影响，使其长期处于高温工作状态，给系统带来很大的安全隐患。
电击、火警等事故的发生概率很高，严重影响电气设备的安全运行。
这些问题不仅会影响到民用建筑的防雷效果，还会引起火灾等严重后果，严重的还会导致人员伤亡、财产损失等后果。
1.2.接地设计不流畅
对于民用建筑来说，接地质量差是不容忽视的问题。
造成这一问题的主要原因是不合理的带电导线及某些含金属属性的包壳，造成了线路接地不均匀。
在民用建筑物中，在施工过程中，对其进行了接地保护，并对其进行了详细的说明。
但是，常会出现在一些不易被探测
到的地方，或者是设备运行不稳定的地方，从而导致施工方对此熟视无睹，从而导致接地网
的设计失效，进而影响到民宅线路的稳定性。
2.民用建筑中防雷接地保护措施
2.1.科学选择接地材料
在选择防雷接地材料时，应考虑多种因素，如机械性能、运行稳定性及采购成本等，最
后选择性能良好且性价比高的材料。
针对移动式电气设备，可选择金属材料做接地线，避免
出现线路接触不良、断线、漏电等问题；通过电流强度科学控制接地线的电阻大小，保证电
压处在安全范围内，降低触电风险；根据电线横截面积选择接电材料，通常，横截面积较大
的材料热稳定性较高，不易产生电路故障。
最后，可采用以下途径降低土壤电阻率，以便于
接地材料充分发挥作用：将接电体附近15cm范围内的土壤换为黑土或黏土；向土壤中加入MgSO4等化学物质或化学降阻剂，通过化学反应达到降低电阻的目的。
2.2.避雷器
在民用建筑物中，通常安装避雷器。
该方法既能起到避雷针的作用，又能使球、顶针等
外形具有良好的装饰性。
这一点和中国传统建筑的装潢文化不谋而合。
所以，它在民房设计
中得到了普遍的重视，并普遍应用于普通民房的房顶。
避雷器位于避雷器的顶上。
由于其高
度较高，且有提早放电的特性，因此可在人体上安装一根避雷针，以防止建筑物受到闪电的
伤害。
避雷器的种类很多，既有避雷针，也有避雷线，还有一些建筑的金属表面。
不论采用
哪一种避雷器，其材质都要有一定的力学强度，并有一定的抗腐蚀能力。
同时，它也有很好
的耐热性、耐久性和抗雷击能力。
2.3.引下线
在这两根导线的下方，有一根导线把闪光灯与接地设备相连。
材质为金属，导电性能好，有很好的导电性。
因其在打雷过程中会有很大的电流，故降线的设置与设置就显得尤为重要。
“侧闪效应”是指在高压直流输电线路中，由于直流输电线路中存在的电流所引起的电场，
会对线路周围的电气设备、金属部件、线路等造成较大的干扰。
若不能及时消除，则会给电
气设备带来一定程度的损害。
该工程提出一种新型的防雷措施，即通过“法拉第笼”等具有
潜势的构造来实现对地面雷电流的快速扩散，从而有效地防止周边设备发生侧闪。
法拉第笼
的建造方式一般是利用建筑物的加强筋做通风管道，起到防雷击的作用。
柱子上的钢筋与隔
离物如混凝土、木材及楼板相结合，构成了一个整体的接地网络，从而在一定程度上降低了
被雷击所造成的伤害，从而构成了一个“法拉第笼”。
2.4.避雷针
在民用建筑中，避雷针被广泛应用。
一般说来，接闪器的顶端也可以称作避雷针。
避雷
针的工作原理是将雷电导引通过尖头本体，再通过接地装置将雷电导引走，从而使建筑物免
遭雷击。
目前我国部分民房已安装了防雷器，但因使用不当或使用不当，致使地线发生短路
或失效而失去了作用。
这样的话，避雷针也就无用了。
所以，在民用建筑物上采用防雷器时，应严格按照有关规定，采取科学、合理的措施。
必须做好日常维护工作，并对接地线进行定
期检查。
另外，在雷击发生时，建筑物周围一公里范围内都会发生电磁干扰，对建筑物的电
气计算机网络造成严重的影响。
确保避雷针有效发挥作用，既可保护建筑内人员安全，又可
保证建筑内部电路、网络的正常运行，防止雷击事故影响人们的正常生产、生活。
尤其在夏
季雷暴频发的情况下，避雷针的能量效率显得尤为重要。
2.5.电涌保护装置
雷击的时候，就会出现波浪，含有微处理机的电子设备极易受电流冲击而损坏。
研究表明，这类装置受到雷击损伤的概率在50%以上。
一般使用的浪涌保护设备是SPD。
SPD是一
种行之有效的防雷与接地综合保护方法。
当电流涌动发生时，SPD可实现电压钳位及电流释放，维持暂态电压平衡，避免过电压涌动导致的电压大幅波动，保护设备免遭涌动干扰。
SPD保护的核心在于，它能为雷击感应电流快速传导至地面提供快速通道，进而分流消散浪涌，保护建筑物内的电气设备。
3.防雷接地保护的应用实例
某游客服务中心酒店项目建设，该项目总投资13000万元，总建筑面积为15223.56m2。
项目施工内容包括建筑、结构、强电、弱电等工程，防雷接地保护为该工程的重要环节之一，必须符合建筑设计标准。
3.1.桩基接地极的焊接条件
该工程利用钢筋混凝土桩内主筋做垂直接地体，电气施工人员首先需完成土建工程中的
砍桩工作，并打出桩基的两根对角抛头钢筋，随后用Ф12镀锌圆钢焊接，并根据桩基与柱
子之间的距离，甩出一定长度后再确定合理的焊接位置。
4.2.水平接地体的焊接
该工程水平接地体材料为土建地梁面外侧两根主筋周圈焊通，利用焊通完成水平接地体、防雷引下线和桩基主筋间的接地跨接，将土建地梁面外侧两根主筋捆绑紧实即可开始焊接主
筋搭接处。
值得注意的是，主筋搭接处双面均需焊接，要求沿主筋焊接构成完整的电气通路，
在拐角处用Ф12圆钢跨接焊通主钢筋。
选取两根大于Ф12的对角主筋作为防雷引下线，按
照图纸标注位置，利用Ф12圆钢将其与水平接地体跨接焊通。
3.3.防雷引下线的应用
按照目前的技术规范，对于用电渣压焊或用螺钉焊接的建筑物，可以不用地梁。
如果是
搭接，那么在立柱的变化断面上，就需要用Φ12圆钢横档焊接。
防雷导线柱内对角钢筋需
经Φ12圆钢将其与桩基板外环的环状接地接头结合在一起。
将此圆钢的一端与柱内作引出
线的两个主要钢筋进行焊接，而另一端则跨越并焊通承台桩基基础钢筋及桩台板外圈环状接
地连接线。
选择了Ф12圆钢，将防雷引下线的两根柱子中的两个主筋和水平接地体的基础
地梁底部的两根主筋跨接焊接。
建筑物的每1层，即使用Ф12圆钢将地下室地板及出屋顶
的引下线柱内两对角柱筋跨接焊。
该工程中，防雷导线选用左下和右上两对角钢条，并用黄
漆作标志。
根据图纸设计要求，使用镀锌螺栓在建筑物一层0.5m高度处焊接接地测试端子，并用胶布包扎。
4.结束语
综上所述，在民用建筑中展开电气接地保护工程的时候，施工人员一定要严格遵守施工
质量验收标准，认真选择对接系统，严格控制材料、接地线安装和接地施工焊接工艺，通过
接地金属导体的质量等因素，提升了电气设备接地保护的施工水平，将电气设备的接地保护
彻底排除，从而确保了电气工程施工更加可靠、安全。
参考文献
[1]朱亚兰.民用建筑电气施工中防雷接地保护问题探析.建筑科学,2023-04.
[2]杨峰.民用建筑电气施工中防雷接地保护问题探析.城市规划与设计,2023-07.
[3]张桂清.民用建筑防雷接地保护的有效措施及工程实践[J].四川水
泥,2023,(08):154-156.。
