汽车检具项目标准操作流程
上海通用汽车有限公司(SGM)检具认证步骤及要求

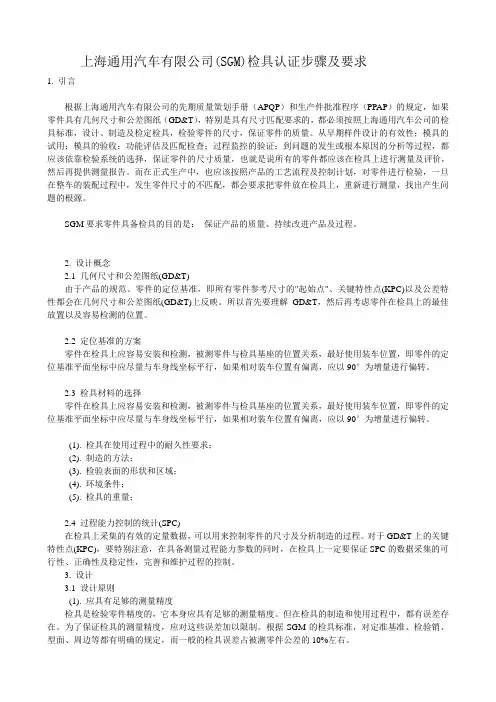

上海通用汽车有限公司(SGM)检具认证步骤及要求1. 引言根据上海通用汽车有限公司的先期质量策划手册（APQP）和生产件批准程序（PPAP）的规定，如果零件具有几何尺寸和公差图纸（GD&T），特别是具有尺寸匹配要求的，都必须按照上海通用汽车公司的检具标准，设计、制造及检定检具，检验零件的尺寸，保证零件的质量。
从早期样件设计的有效性；模具的试用；模具的验收；功能评估及匹配检查；过程监控的验证；到问题的发生或根本原因的分析等过程，都应该依靠检验系统的选择，保证零件的尺寸质量，也就是说所有的零件都应该在检具上进行测量及评价，然后再提供测量报告。
而在正式生产中，也应该按照产品的工艺流程及控制计划，对零件进行检验，一旦在整车的装配过程中，发生零件尺寸的不匹配，都会要求把零件放在检具上，重新进行测量，找出产生问题的根源。
SGM要求零件具备检具的目的是：保证产品的质量、持续改进产品及过程。
2. 设计概念2.1 几何尺寸和公差图纸(GD&T)由于产品的规范、零件的定位基准，即所有零件参考尺寸的"起始点"、关键特性点(KPC)以及公差特性都会在几何尺寸和公差图纸(GD&T)上反映。
所以首先要理解GD&T，然后再考虑零件在检具上的最佳放置以及容易检测的位置。
2.2 定位基准的方案零件在检具上应容易安装和检测，被测零件与检具基座的位置关系，最好使用装车位置，即零件的定位基准平面坐标中应尽量与车身线坐标平行，如果相对装车位置有偏离，应以90°为增量进行偏转。
2.3 检具材料的选择零件在检具上应容易安装和检测，被测零件与检具基座的位置关系，最好使用装车位置，即零件的定位基准平面坐标中应尽量与车身线坐标平行，如果相对装车位置有偏离，应以90°为增量进行偏转。
(1). 检具在使用过程中的耐久性要求；(2). 制造的方法；(3). 检验表面的形状和区域；(4). 环境条件；(5). 检具的重量；2.4 过程能力控制的统计(SPC)在检具上采集的有效的定量数据，可以用来控制零件的尺寸及分析制造的过程。
