电气五防简介
电气设备五防及电厂“五防”设置
2.1. 10kV开关联锁
接地开关与断路器手车联锁
（1）. 当接地开关合闸时，通 过转动接地开关轴带动凸轮， 进而通过联杆带动平台底部的 连板，从而使得接地开关在合 闸时不能驱进手车； （2）. 同样当手车在工作位置 时通过锁住凸轮使得接地开关 无法合闸。
2.1. 10kV开关联锁
接地开关与后门联锁
（1）. 当后门被打开时，滑块在弹簧 的作用下向后移动，从而卡住销1，使 得接地开关无法被操作； （2）. 反之当门关上时，门压迫滑块， 此时转动接地开关后，销2转动一定的 角度后卡住后门上的焊接件，从而使得 当接地开关在分闸位置时不能打开后门。
2.1. 10kV开关联锁
手车位置与二次插把的联锁 （1）.只有当手车处于试验位置 时才能插拔二次插头。 （2）.手车离开断开位置/试验 位置后，在向工作位置推进的过 程中和达到工作位置以后，不能 拔开二次插头。
1.2.“五防”目的 目的在于防止误操作和误并列，防误联锁装置实现闭锁的方式应是强制性
的，装设联锁后，就可以保证必须按规定的操作顺序进行操作，否则就无法 进行，从而有效地防止了误操作。
1.3. 机械联锁与电气联锁 防误联锁装置的结构应尽量简单、可靠，操作、维修方便，尽可能
不增加正常操作和事故处理的复杂性，不影响开关的分、合闸速度特 性，也不影响继电保护及信号装置的正常工作。为此，要优先选用机 械类联锁装置，当采用机械闭锁无法实现时，可以采用电气类联锁装 置。
1.3. 机械联锁与电气联锁
机械联锁主要有两种形式，即主动式和被动式。 “主动式联锁”是指在该种联锁状态下，若无正常的解锁条件，
不会被解锁，从而保证误操作根本无法执行。例如当断路器处于合 闸位置时，机械上应保证隔离开关或隔离插头被闭锁而无法操作， 即使错误操作也不会产生不良影响。

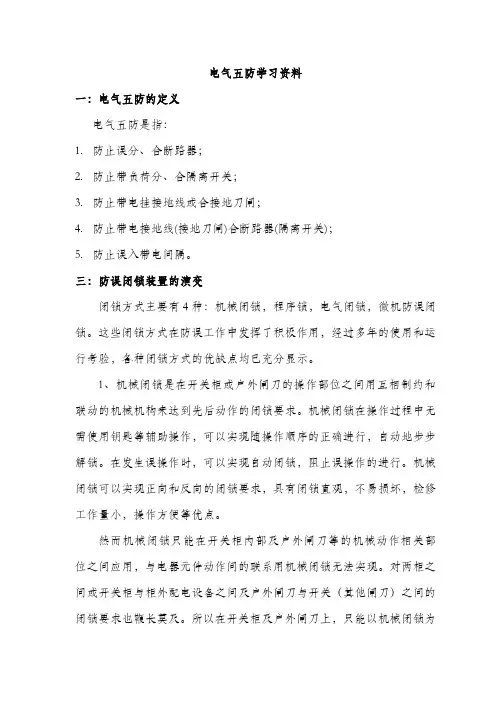

电气五防学习资料2022
电气五防学习资料一：电气五防的定义电气五防是指：1.防止误分、合断路器；2.防止带负荷分、合隔离开关；3.防止带电挂接地线或合接地刀闸；4.防止带电接地线(接地刀闸)合断路器(隔离开关)；5.防止误入带电间隔。
三：防误闭锁装置的演变闭锁方式主要有4种：机械闭锁，程序锁，电气闭锁，微机防误闭锁。
这些闭锁方式在防误工作中发挥了积极作用，经过多年的使用和运行考验，各种闭锁方式的优缺点均已充分显示。
1、机械闭锁是在开关柜或户外闸刀的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求。
机械闭锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。
在发生误操作时，可以实现自动闭锁，阻止误操作的进行。
机械闭锁可以实现正向和反向的闭锁要求，具有闭锁直观，不易损坏，检修工作量小，操作方便等优点。
然而机械闭锁只能在开关柜内部及户外闸刀等的机械动作相关部位之间应用，与电器元件动作间的联系用机械闭锁无法实现。
对两柜之间或开关柜与柜外配电设备之间及户外闸刀与开关（其他闸刀）之间的闭锁要求也鞭长莫及。
所以在开关柜及户外闸刀上，只能以机械闭锁为主，还需辅以其他闭锁方法，方能达到全部五防要求。
2、程序锁(或称机械程序锁)是用钥匙随操作程序传递或置换而达到先后开锁操作的要求。
其最大优点是钥匙传递不受距离的限制，所以应用范围较广。
程序锁在操作过程中有钥匙的传递和钥匙数量变化的辅助动作，符合操作票中限定开锁条件的操作顺序的要求，与操作票中规定的行走路线完全一致，所以也容易为操作人员所接受。
程序锁在使用中所暴露的问题是：①某些程序锁功能简单，只能在较简单的接线方式下采用，由于不具备横向闭锁功能，在复杂的接线方式下根本不能采用；②具有较灵活闭锁方式的程序锁虽然能满足复杂的接线，但在闭锁方案中必须设置母线倒排锁，使得操作过程十分复杂；③在大容量的变电站中，隔离开关分合闸采用按钮控制电动机正反转，而程序锁对按钮无法进行程序控制；④程序锁也需要众多的程序钥匙，由于安装不规范、生产工艺及材料差等问题，使程序锁易被氧化锈蚀、发生卡涩，致使一定时间内失去闭锁功能；⑤倒闸操作中，分、合两个位置的精度无法保证；⑥程序锁使用时，必须从头开始，中间不能间断。
电气五防基本介绍
电气五防基本介绍电气五防是指对电气设备及其系统进行防护的五项措施，包括过电压防护、过电流防护、漏电防护、短路防护和接地保护。
这些措施在电气工程中起着关键作用，能够确保设备的安全运行和人员的人身安全。
一、过电压防护过电压防护是指通过合适的装置和器材，防止因电压突然升高导致设备损坏或发生危险事故。
常用的过电压防护装置包括避雷器、过电压保护器和电力电容器等。
这些装置能够有效地限制电压的上升速度，保护设备不受雷击、电网故障等因素的影响。
二、过电流防护过电流防护是指通过适当的保护装置，防止电流超过设备额定值导致设备烧毁或发生危险事故。
常见的过电流防护装置包括熔断器、断路器和隔离开关等。
这些装置通过自动切断电路，阻止过大的电流通过，保护设备不受电流过载和短路故障的影响。
三、漏电防护漏电防护是指通过检测电气设备或线路中的漏电情况，并通过适当的措施保护人身安全。
常用的漏电防护装置有漏电保护器和零序电流保护装置等。
漏电保护器能快速感应到漏电电流，一旦发生漏电现象，就能迅速断开电路，保护人身安全。
四、短路防护短路防护是指通过适当的措施，防止短路电流对设备造成损坏或引发危险事故。
常见的短路防护装置有熔断器和断路器等。
这些装置能够快速切断电路，限制短路电流的大小，防止设备过载和烧毁。
五、接地保护接地保护是指通过合适的接地装置和接地系统，将电气设备和系统的金属部分或非金属部分与地面接地，以确保设备的正常运行和人员的安全。
接地装置包括接地网、接地体和接地极等。
接地保护能够将电气设备中的感应电流引入地下，保护设备免受触电和雷击的影响。
总结起来，电气五防是指在电气工程中对电压、电流、漏电、短路和接地进行的防护措施，通过合适的装置和器材，确保设备的正常运行和人员的人身安全。
这些防护措施在电气系统中具有至关重要的作用，能够减少事故发生的可能性，并保护设备不受损坏。
在电气工程设计和施工过程中，必须充分考虑这些防护要求，并采取相应的措施进行实施。

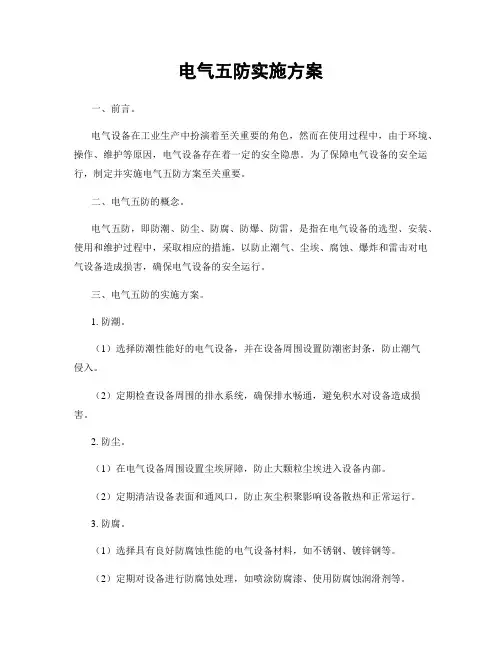

电气五防实施方案
电气五防实施方案一、前言。
电气设备在工业生产中扮演着至关重要的角色，然而在使用过程中，由于环境、操作、维护等原因，电气设备存在着一定的安全隐患。
为了保障电气设备的安全运行，制定并实施电气五防方案至关重要。
二、电气五防的概念。
电气五防，即防潮、防尘、防腐、防爆、防雷，是指在电气设备的选型、安装、使用和维护过程中，采取相应的措施，以防止潮气、尘埃、腐蚀、爆炸和雷击对电气设备造成损害，确保电气设备的安全运行。
三、电气五防的实施方案。
1. 防潮。
（1）选择防潮性能好的电气设备，并在设备周围设置防潮密封条，防止潮气侵入。
（2）定期检查设备周围的排水系统，确保排水畅通，避免积水对设备造成损害。
2. 防尘。
（1）在电气设备周围设置尘埃屏障，防止大颗粒尘埃进入设备内部。
（2）定期清洁设备表面和通风口，防止灰尘积聚影响设备散热和正常运行。
3. 防腐。
（1）选择具有良好防腐蚀性能的电气设备材料，如不锈钢、镀锌钢等。
（2）定期对设备进行防腐蚀处理，如喷涂防腐漆、使用防腐蚀润滑剂等。
4. 防爆。
（1）根据实际使用环境选择防爆等级符合要求的电气设备。
（2）严格执行防爆操作规程，禁止在易爆环境下使用非防爆设备。
5. 防雷。
（1）安装避雷设备，如避雷针、避雷带等，保护电气设备免受雷击。
（2）定期检查避雷设备的接地情况，确保接地良好，提高防雷效果。
四、总结。
电气五防实施方案的制定和执行，对于保障电气设备的安全运行具有重要意义。
只有不断加强对电气设备的防潮、防尘、防腐、防爆、防雷工作，才能有效减少电气设备的故障率，延长设备的使用寿命，确保生产安全和生产效率。
以上就是电气五防实施方案的相关内容，希望能够对大家有所帮助。
同时也希望大家能够认真执行这些方案，保障电气设备的安全运行。
电气五防内容和执行要求
电气五防内容和执行要求一、电气五防的定义电气五防是指防火、防爆、防雷、防静电和防电磁干扰。
现代电子设备的使用数量不断增加，不仅为我们带来了便利，更提高了效率，但其带来的风险也不能忽视。
为了保障安全生产，提高生产效率，电气五防已成为现代企业必须重视的问题。
二、电气五防的内容1. 防火防火是生产过程中最需要注重的问题，防范火灾是企业生产经营的基础。
在电气设备方面，一旦电气设备发生故障，很容易引起火灾。
为了防范电器火灾的发生，建议遵循以下几条原则：•选择合乎规范的电气设备；•使用配电系统时，应该配备过电压、短路保护设备和线路开关以及各种机械保护等；•对电气设备进行保护，保持清洁和干燥；•定期维护电气设备。
2. 防爆防爆是为了防止设备因电气元件或电动机过热而引起火灾或爆炸，应选择适合的电气设备，并设备有防爆措施及控制系统。
3. 防雷防雷是引导闪电电流外流到地面，减少雷电击伤人和设备的发生。
防雷措施包括：•安装避雷针及接地排；•对设备板升压电器的绝缘检查和测试；•为电气设备和线缆提供防雷保护等。
4. 防静电防静电措施是避免设备被静电损坏，静电产生的方式包括：•电气设备和线缆绝缘材料的选择，使用台静电涂层材料和保护层；•根据地面环境条件选择静电桌面材料；•现场操作员的培训与安全性保护；5. 防电磁干扰防电磁干扰是为了防范电气设备互相影响。
在工厂的生产环境中，电磁干扰会对设备的正常使用产生重大影响，为了保证资料的传递速度和品质，必须采取针对电磁干扰的措施，如：•保护设备的防电磁措施；•更换电气设备；•使用电缆屏蔽和隔离等。
三、电气五防的执行要求1.在企业内部必须明确电气五防领域的职责和任务。
2.按照不同工艺工序，应对相关设备是否需要有不同的五防措施分别进行判断。
对于特殊需要进行特殊的五防措施，保证生产的合法性和安全性。
3.保护维护电气设备要认真维护和管理，保证线路、开关等设备清晰、无触电危险。
4.定期对电气设备进行检查和维护。
电气“五防闭锁”、“四遥”
电力“五防”闭锁系统一、“五防”的概念电力系统的“五防”是指：①防止误分、合断路器。
②防止带负荷分、合隔离开关。
③防止带电挂（合）接地线（接地开关）。
④防止带接地线（接地开关）送电，也就是防止带接地线（接地开关）合断路器（隔离开关）。
⑤防止误入带电间隔。
二、“五防”的必要性电力系统的电气操作都需要一定的操作程序，每一个操作步骤都是固定的而且不可跳跃的，因此为了防止运行人员、检修人员和其他的人员因为操作不当而引起不必要的事故，提出了“五防”闭锁的概念。
“五防”闭锁是防止运行人员的误操作事故而采取的一种积极措施，“五防”功能的实现成了电力安全生产的重要措施之一。
随着电网的不断发展，技术的不断更新，防误装置得到不断改进和完善。
防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。
三、高压开关柜的“五防”1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。
（防止带负荷合闸）2、高压开关柜内的接地刀在合位时，小车断路器无法进合闸。
（防止带接地线合闸）3、高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。
（防止误入带电间隔）.4、高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入。
（防止带电挂接地线）5、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。
（防止带负荷拉刀闸）1防止误入带电间隔2防止带接地线合闸3防止带负荷合闸4防止带电挂接地线5防止带负荷拉刀闸四、高压开关柜操作的“五防”五防，通常指的是高压开关柜的“五防”或者变配电室的“五防一通”。
1、防止带负荷分、合隔离开关。
（断路器、负荷开关、接触器合闸状态不能操作隔离开关。
）2、防止误分、误合断路器、负荷开关、接触器。
（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。
（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合）4、防止在带电时误合接地开关。
电气五防是什么？电气五防的详细资料讲解
电气五防是什么？电气五防的详细资料讲解电气五防是指为确保人身和设备安全，对电气设备（高压开关柜）应具备五种防误功能的简称，是电力安全的重要措施之一。
电气“五防”是什么？根据《国家电网公司防止电气误操作安全管理规定》电气五防内容具体如下：1、防止带负荷分、合隔离开关。
（断路器、负荷开关、接触器合闸状态不能操作隔离开关。
）2、防止误分、误合断路器、负荷开关、接触器。
（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。
（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合）4、防止在带电时误合接地开关。
（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5、防止误入带电隔室。
（只有隔室不带电时，才能开门进入隔室）电气设备防误装置的“五防”功能除“防止误分、误合断路器”现阶段因技术原因可采取提示性措施外，其余四防功能必须采取强制性防止电气误操作措施。
如何实现“五防”？1、防止误入带电间隔工作小车摇到“隔离/实验”位置以后，接地的金属隔板，自动落下遮住带电的静触头部分，防止进入柜体检修的人员接触带电部分。
开关接地闸刀合上以后，后柜门的机械连锁才允许打开柜门。
2、防止带负荷分合一、二次触头当接触器处于合闸状态时，与接触器连动的机械连锁挡板推进机构上的连杆使推进机构螺旋无法转动，通过这种设计，在带负荷时，不能够分合一、二次触头。
3、防止带电挂地线当小车进入工作位置时，推进机械的挡板抵住接地开关合闸机构的帘板装置，使帘板无法。
电气五防基本介绍
电气五防基本介绍1、防止带负荷分、合隔离开关。
（断路器、负荷开关、接触器合闸状态不能操作隔离开关。
）2、防止误分、误合断路器、负荷开关、接触器。
（只有操作指令与操作设备对应才能对被操作设备操作。
）3、防止接地开关处于闭合位置时关合断路器、负荷开关。
（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合。
）4、防止在带电时误合接地开关，（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关。
）5、防止误入带电室。
（只有隔室不带电时，才能开门进入隔室。
）电气五防管理制度第一章总则（一）、为加强电气运行操作及相关设备管理，杜绝电气误操作事故的发生，制定本制度。
（二）、防止电气误操作是指：1、防止带负荷分、合隔离开关。
（断路器、负荷开关、接触器合闸状态不能操作隔离开关。
）2、防止误分、误合断路器、负荷开关、接触器。
（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时分、合断路器、负荷开关。
（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合。
）4、防止在带电时误合接地开关。
（只有在断路器分闸状态，才能操作隔离开关或手车从工作位置退至试验位置，才能合上接地开关。
）5、防止误入带电室。
（只有隔室不带电时，才能开门进入隔室。
）第二章工作职责：（一）场长（或副场长）是风电场防止电气误操作工作的第一责任人；（二）助理场长是风电场防止电气误操作工作的直接责任人，负责健全和完善风电场防止电气误操作管理责任制、防误闭锁装置维护管理制度，组织实施“两票三制”的标准化作业、组织开展专项反事故活动；（三）值班长是风电场防止电气误操作工作的技术管理责任人；负责健全和完善防止电气误操作技术措施，改进防误闭锁设施，对《运行规程》的正确性负责，加强人员培训，加强运行方式管理，审批特殊的运行方式；（四）安全员负责风电场电气防误工作，监督检查风电场防止电气误操作管理责任制的落实；监督“两票三制”标准化作业的实施；及时发现风电场防止电气误操作工作存在的问题，提出考核、改进意见，监督限期整改;（五）值班长是风电场防止电气误操作运行技术管理，负责值内防止电气误操作工作的日常管理工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！
电气五防简介
电气五防简介
基本定义
五防通常是指为确保人身安全，对电气设备应具备五种
防误功能的简称，是电力安全的重要措施之一。
1、防止误分、合断路器。
2、防止带负荷分、合隔离开关。
3、防止带电挂（合）接地线（接地开关）。
4、防止带地线送电。
5、防止误入带电间隔。
变配电室的五防即防火、防水、防雷、防雪、防小动物。
一
通即保持通风良好。
使用原则
凡有可能引起误操作的高压电气设备，均应装设防误装置，装置的性能和质量应符合产品标准和有关文件的规定。
1、防误装置应实现以下功能（简称五防）：
（1）防止误分、误合断路器；
（2）防止带负荷拉、合隔离开关；
（3）防止带电（挂）合接地线（开关）；
（4）防止带接地线（开关）合断路器（隔离开关）；（5）防止误入带电间隔。
高压开关柜及间隔式的配电装置（间隔）有网门时，应满足
五防功能的要求。
