电镀件检验标准
电镀件检验标准
电镀件检验标准电镀件是一种常见的表面处理工艺，通过在金属表面镀上一层金属或合金来改善其表面性能，提高其耐腐蚀性和装饰性。
然而，电镀件的质量直接影响着其使用效果和寿命，因此对电镀件的检验标准非常重要。
下面将介绍电镀件的检验标准及相关内容。
首先，电镀件的外观检验是非常重要的一环。
外观检验包括表面光洁度、镀层厚度、镀层附着力、镀层的均匀性等。
表面光洁度是指镀件表面的光洁程度，应该没有气泡、凹陷、氧化皮等缺陷。
镀层厚度是指镀层的厚度，一般来说，镀层的厚度应符合设计要求。
镀层附着力是指镀层与基材的结合力，应该经得起划痕测试。
镀层的均匀性是指镀层在整个表面的分布均匀性，不应该出现明显的斑点或不均匀的现象。
其次，电镀件的耐腐蚀性能也是需要进行检验的重要指标。
电镀件在使用过程中，往往会受到一定的腐蚀作用，因此其耐腐蚀性能直接关系到其使用寿命。
常见的电镀件腐蚀试验包括盐雾试验、硫化试验、酸碱盐腐蚀试验等。
这些试验可以模拟出不同环境下的腐蚀情况，从而评估电镀件的耐腐蚀性能。
另外，电镀件的环保性能也是需要进行检验的重要内容。
电镀过程中会涉及到一些化学药剂，如果这些药剂没有得到妥善处理，就会对环境造成污染。
因此，电镀件的环保性能也需要进行严格的检验，以确保其符合环保要求。
最后，电镀件的包装和贮存也是需要注意的环节。
在包装过程中，应该注意避免镀层受到刮擦或碰撞，以免影响其外观和质量。
在贮存过程中，应该注意避免电镀件受到潮湿或化学腐蚀，以免影响其使用性能。
总之，电镀件的检验标准涉及到外观、耐腐蚀性能、环保性能、包装和贮存等多个方面，只有严格按照相关标准进行检验，才能保证电镀件的质量和可靠性。
希望本文介绍的内容能够对大家有所帮助，谢谢阅读！。
常用电镀产品质量检验标准

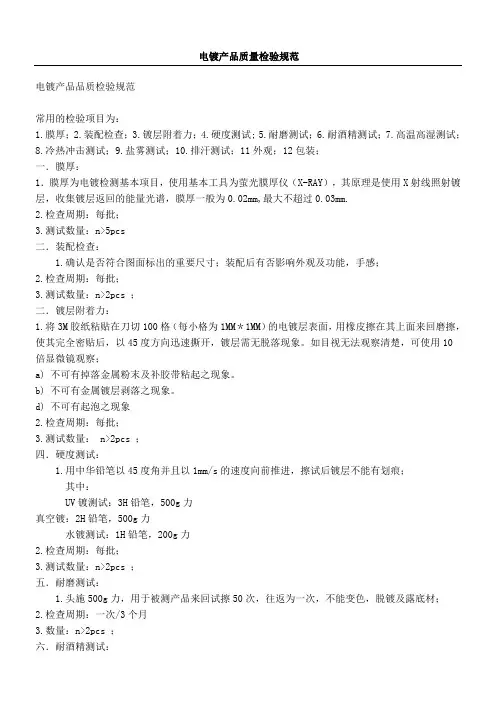

电镀产品质量检验规范电镀产品品质检验规范常用的检验项目为：1.膜厚；2.装配检查；3.镀层附着力；4.硬度测试;5.耐磨测试；6.耐酒精测试；7.高温高湿测试；8.冷热冲击测试；9.盐雾测试；10.排汗测试；11外观；12包装；一．膜厚：1．膜厚为电镀检测基本项目，使用基本工具为萤光膜厚仪（X-RAY），其原理是使用X射线照射镀2.3.1.2.3.1.将3M10a)b)d)2.3.1.真空镀：2H铅笔，500g力水镀测试：1H铅笔，200g力2.检查周期：每批；3.测试数量：n>2pcs ；五．耐磨测试：1.头施500g力，用于被测产品来回试擦50次，往返为一次，不能变色，脱镀及露底材；2.检查周期：一次/3个月3.数量：n>2pcs ；六．耐酒精测试：1.用500g砝码外包8层棉布，再将白棉布沾湿浓度为95%的乙醇，以不下滴为宜，将砝码与镀层面垂直，在同一位置往退，移动距离1英寸为一次，共100次，镀层不能有反应；2.检查周期：一次/3个月；3.测试数量：n>5pcs ；七．高温高湿测试：1.ABS底材温度设定为60度，PC底材温度设定为90度，湿度90%－95%，测试时间6小时，看镀层有无拱起，起泡或脱落；2.检查周期：一次/3个月；3.测试数量：n>5pcs ；1.2.3.其中：1.2.3.1.2.3.4.十一.12.??表面镀层符合规定要求，光滑、平整、均匀光亮，同批产品无色差（注：色差包括颜色和光泽度）；3.．镀层表面不得有如下缺陷：（1）起泡：镀层与基体因局部剥离致表面呈气泡现象；（2）脱皮：镀层与基体有剥离现象；镀层成片状脱离基体材料的现象（3）烧焦：在过高电流下形成的颜色黑暗、粗糙、松散等质量不佳的沉积物，其中常含有氧化物或其它杂质。
（4）麻点：在电镀或腐蚀中，与金属表面上形成的小坑或小孔（5）粗糙：在电镀过程中，由于种种原因造成的镀层粗糙不光滑的现象.（6）水印、色斑：通常用于表面被污染所引起的不均匀润湿性，使表面上的水膜变的不连续。
电镀件通用检验标准
(即麻点),颗粒
0.2mm≤d<0.3mm允收1个，
0.1mm≤d<0.2mm间距≥20mm允收2个，
d<0.1mm间距≥20mm接收
不作要求
异色点
0.1mm≤d<0.2mm允收1个,
d<0.1mm间距≥20mm接收
不作要求
布毛(fibre)
宽度<0.1mm,长度<0.5mm或面积S<0.05mm2允许1条
4.2.1.2测试结果：电镀表面不可有镀层脱落、起皮起泡、裂纹等，表面无明显颜色变化、桔皮不良等；
4.2.1.3测试频率：每批测试10～20PCS，随机抽取样品。
4.2.2高低温冲击试验：
4.2.2.1测试条件及方法：首先将产品放入温度70±2℃的测试箱中30分钟，后取出放在温度15~20℃的干燥空气中放置15分钟，再放入设定在-30~-25℃的测试箱中30分钟，后取出放在温度15~20℃的干燥空气中放置15分钟以上；90分钟为一个循环周期，每次测试需进行5个循环周期。
不作要求
划伤(同色线)
宽度<0.1mm,长度<0.8mm或面积S<0.08mm2允许1条
不作要求
划伤(异色线)
宽度<0.1mm,长度≥0.5mm不可接收
不作要求
凹痕(dented)
直径d<0.2mm或面积S<0.1mm2
不作要求
字体模糊
S<0.05mm2
不作要求
凸点,毛刺(burr)
无论大小,凸起有刺手感不接收；无刺手感d<0.10mm接收
不涉产品安全性允收
备注
1.以上不良点的接收水准将根据色差的强弱而有所差异；
电镀件检验标准有哪些
镀锌外观检验标准一.常见的表面处理缺陷描述：缺陷名称 现 象 描 述附着力 涂层剥落或被擦去。
气泡 泡状或浮起的区域，在用铅笔尖挤压时能变形电镀烧伤 电镀过程中局部电流过大引起的镀层发白、发暗，有粗糙感。
通常在零件边缘出现云雾 镀层呈现乳白色毛面 表面不象镜子般平滑、光亮镀层包裹痕 连续或有很小间隙的线状突起，但不是镀层粘附性缺陷，在锌合金压铸中常见镀层表面尖锐的小突起，往往能将柔软抹布中的纤维挂出。
通常由杂质引起。
毛刺被折镀层毛刺断后，容易在该位置形成腐蚀点。
能在3英尺范围以外很容易地看见，其可能导致工件被腐蚀，或者可能影响产品的性能，宏观缺陷或者有损本公司产品的形象外伤 在生产或运输过程中造成的损坏，如：划痕、碰伤、压凹、擦痕等漏镀 部分表面没有镀上镀层凹点 由基体表面的凹点而导致镀层表面出现的凹点针眼群 大量小而且密集的凹点电镀表面起伏不平、硬的突起，可以由手触摸得到。
通常由与基体紧密联结的固体杂质粗糙电镀因起，一般不会导致镀层粘接缺陷污迹 粘附于工件表面的电镀槽铬酸盐溶液干燥后形成的褐色、不规则的斑痕星云状麻点 电镀表面的尘状亮点二、判定标准检验项目 判定标准色差 在40w日光灯或自然光下，物件放置于人体视角45°处，镀层颜色无明显差异。
麻点╱砂粒 镀层表面不能有明显麻坑点或砂粒锌层厚度 ≥8um起泡 镀层表面不能有汽泡。
镀层脱落 镀层表面不允许有脱落现象。
打磨 镀锌表面不允许有打磨现象.脏污 物件表面残留有不可辨别的污物、液体、血液等。
变形 物件表面不允许有明显变形、凹凸等现象。
附着力 在10 c㎡内，利用尖刀刻成1mm×1mm的小方格，使用胶纸粘贴，呈45°角撕扯，无镀层脱落划伤 物体表面镀层无明显的刮花、擦花、划伤现象。
碰伤 物体表面碰伤其凹凸痕面积> 5m㎡，深度（高）> 0.5mm不允许接收。
生锈 盐雾测试必须满足96小时无红锈、48小时无白锈。
电镀件外观检验标准
电镀件外观检验标准————————————————————————————————作者：————————————————————————————————日期：目的明确电镀件来料品质验收标准，规范检验动作，使检验、判定标准能达到一致性1.0适用范围适用于我司所有电镀性来料检验3.0检验文件3.1 照明条件：40w日光灯或自然光3.2目光与被测物距离：30-45CM3.3灯光与被测物距离：100cm以内3.4检查角度：以垂直正视为准±45度3.5检测工具：灰卡、卡尺、胶带、样品、盐雾测试仪、高低温测试仪、耐磨测试仪、4-10倍放大镜4.0抽检方案全检5.0 定义A面：指的是产品外观最直观的正面部分B面：指的是产品的侧面，在通常使用状态下直视不到的地方，但目光易看到的地方。
C面：指的是产品的背面和底面，在通常使用状态下，目光难看到的地方。
色差：指两个颜色给色觉的差异麻点/砂粒：在电镀和腐蚀中，于金属表面上形成的小点、小坑或小孔起泡：因电镀处理不当而造成镀层表面呈气泡状斑点。
脱皮：电镀层成片脱离基本体材的现象。
变形：因电镀过程中受到异常因素影响而造成之不规则形状。
刮花(擦伤、划伤)：被利器刮过而形成的线状痕迹。
水渍水印：电镀后清洗水质不佳或烘干操作不当，在镀层表面留下的印痕。
碰伤：因电镀过程中运输过程中产品互相碰撞而引起产品表面之伤痕或花点。
电镀毛刺：高电流沉积和镀层过厚而形成的尖锐突出细角。
白印：因材质本身光洁度不一致或氧化以及电镀处理不当而在电镀后表面呈点状或块状的白色痕迹。
黄印：电镀过程中电镀液未完全洗尽而残留在表面形成的黄色痕迹。
露底料：部份位置没有电镀层覆盖面暴露出底层的材料。
6.检验内容色差表面镀层颜色不能超过所签样品0.5级○1在40W日光灯或自然光下，视力在1.0以上，物件放置于人体视角45度处，无明显色异。
√○2如果颜色有差异，但组合后整体√颜色配合较好，无明显差异，可接受。
电镀件的检验方法和判定标准
电镀件的检验方法和判定标准哇塞，电镀件在我们的生活中可真是无处不在啊！从小小的五金配件到大型的工业设备，都能看到它们的身影。
那怎么才能知道这些电镀件是不是合格的呢？这就需要了解电镀件的检验方法和判定标准啦！首先说说检验的步骤和注意事项。
检验的时候，第一步要先观察电镀件的外观，看看有没有明显的缺陷，比如起皮、起泡、斑点啥的。
这就好比我们挑水果，得先看看外表有没有坏的地方呀！然后要测量电镀层的厚度，这可不能马虎，得用专门的仪器准确测量才行。
还有就是要测试电镀件的附着力，看看电镀层是不是牢牢地附在基体上。
在这个过程中，一定要仔细认真，不能有半点马虎，不然得出的结果可就不准确啦！再来说说过程中的安全性和稳定性。
在检验电镀件的时候，可不能掉以轻心哦！有些电镀液可能是有腐蚀性的，所以一定要做好防护措施，别不小心弄伤了自己。
而且检验的设备也要定期维护和校准，这样才能保证检验结果的稳定可靠呀！这就好像开车要定期保养一样，不然半路上出问题可就麻烦啦！电镀件的检验方法和判定标准在很多领域都有重要的应用场景和优势呢！在制造业中，它能保证产品的质量，让我们用上放心可靠的东西。
在汽车行业，高质量的电镀件能让车子更漂亮、更耐用。
这就像给车子穿上了一件漂亮的外衣，不仅好看，还能保护车子呢！在电子产品中，电镀件的质量也直接影响到产品的性能和寿命。
这多重要啊！我给大家说个实际案例吧！有一次一个工厂生产了一批电镀件，外观看起来都没啥问题，但是一检测，发现电镀层的厚度不够。
哎呀，这要是没检测出来，用到产品上，那可就会出大问题啦！幸好及时发现，避免了更大的损失。
你说这检验是不是很重要啊！总之，电镀件的检验方法和判定标准是非常重要的，它关系到产品的质量和我们的使用安全。
我们一定要重视起来，严格按照标准去检验，这样才能让我们的生活更加美好！。
电镀件外观检验规范
电镀件外观检验规范1. 目的：明确了电镀部件的电镀验收准则,对来料及成品外观检验提供作业方法指导2. 适用范围：本标准适用于所有金属电镀部件的检验,生产外观检验时可参照本规范执行;3. 工作职责：检验员负责按照本规范对相关来料外观进行检验,装箱员参照本规范进行产品件外观100%检验,品质部主管负责监督执行;B 面及边角碰伤,0.5mm 2≤S ≤1.5mm 2√ C 面及边角碰变形,但组装后不影响整体外观 √ C 面及边角碰变形,组装后影响整体外观 √ 水印产品表面不能有明显的水渍、水印电镀件表面有明显的、不可擦除的水渍、水印√ A 面水渍水印面积≤3.0mm 2,40cm 处观察不明显 √ B 面水渍水印面积≤5.0mm 2,40cm 处观察不明显 √ C 面水渍水印面积≤10mm 2,40cm 处观察不明显√ 发黑 发白产品表面不能有明显的异色斑迹电镀件表面有明显的白印或黑印,面积≥2.0mm 2√ 白印或黑印面积＜2.0mm 2,40cm 处观察不明显 √ 漏镀产品表面不允许有镀层未镀上的情况电镀件A 面或B 面有漏底材现象,不可接受 √ 电镀件A 面或B 面有相关镀层未镀上,不可接受√ 电极点周围有未镀上痕迹,组装后不能完全遮盖,其外露面积不超过2.0mm 2,且40cm 处观察不明显√ 电镀件凹位或阴角位明显发黄,组装后又不能够遮盖的,不可接受 √ 电镀件内部出现发黄面积超过其所在面的1/3或,在组装后基本可遮盖,可接受√ 电镀件内部未镀上的地方生锈,不能接受√ 尺寸 各控制尺寸符合产品标准规定 控制尺寸稍超出公差,但不影响装配 √ 控制尺寸超出公差,现场无法装配 √ 膜厚 镀层厚度符合产品标准规定 镀层厚度严重低于客户给定的下限值 √ 镀层厚度稍低于下限值,且盐雾测试合格 √ 耐腐蚀镀层的防腐能力达到规定要求盐雾测试不通过,不可接受√9.电镀件外观不良示例9.1起泡---电镀件表面出现小泡点或凸起现象：9.2脏污---产品表面有手印、油污或其它脏污：`电镀层表面凸起,有一个小泡点,NG镀层表面脏污呈云状块,面积过大,NG9.3划伤、刮花----产品表面有明显的纹路或划痕：正面纹路明显,NG 侧面有纹路但无刮花现象,OK 9.4斑点---产品表面与明显的凹凸点、麻点、亮点、氧化点：麻点特别明显,面积＞0.3 mm2 ,NG9.5发黑、发白---电镀件有黑色或白色的印记;有黑色印记,不明显,MDC-10铜壳表面有明显白色印记,呈片状,NG不可以使用,其它壳体可以使用。
电镀件的检验标准
电镀件的检验标准电镀件的检验标准1 电镀品和电镀检验和出货检验。
2 引用标准GB/T 2828.1-2003 按接收质量限（AQL）检索的逐批检验抽样计划3 定义3.1 致命缺陷（critical defect）可能导致危及生命或造成非安全状态的缺陷，或可能损坏重要的最终产品的基本功能的缺陷（产品的极重要质量特性不符合规定，或质量特性极严重不符合规定）。
3.2 严重缺陷（majoy defect）不构成致命缺陷，但可能导致功能失误或降低原有使用功能的缺陷（产品的重要质量特性不符合规定，或质量特性严重不符合规定）。
3.3 轻微缺陷（minor defect）对产品的使用性能没有影响或只有轻微影响的缺陷（产品的一般质量特性不符合规定，或质量特性轻微不符合规定）。
3.4 致命不合格品（critical defective）包含一个或多个致命缺陷，可能包含严重缺陷和（或）轻微缺陷的一种不合格品。
3.5 严重不合格品（major defective）包含一个或多个严重缺陷，可能包含轻微缺陷但不包含致命缺陷的一种不合格品。
3.6 轻微不合格品（minor defective）包含一个或多个轻微缺陷，但不包含致命缺陷和严重缺陷的一种不合格品。
注：本规范将不符合有电沉积覆盖层和相关精饰单位产品规定要求的所有缺陷视为严重缺陷。
3.7 检验批（inspection lot）由同一生产单位在同一时间或大约同一时间内，按同一规范在基本一致的条件下生产的，并按同一质量要求提交作接收或拒收检验的同一类型的一组镀覆产品。
3.8 样本量（sample size）取自一个批并且提供有关该批的信息的一个或一组产品称为样本。
样本量即样本中产品的数量。
区域特性范围重要程度A面主要外露面指产品的正面，即产品安装后最容易看到的部位。
极重要指产品的侧面、向下外露面、边位、角位、接合位、B面次要外露面重要内弯曲位。
C面不易看到的面指产品安装后的隐藏位、遮盖位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
孔位电极点，在组装后能被 遮盖或不能完全遮盖， 其外露面 积不能超过2mm2，且在30cm处观察不明显，不影响整体外观 要求。
V
表面不允许有镀层未镀上的情 况。
电镀件内部未镀上的地方生锈。
V
电镀件内部因电极关系，其 附近周边或阴角位，在电镀过程 中，因放电过大而导致电镀层较 薄或发黄，在做盐雾测试时有轻 微生锈或组装后基本可遮盖。
接收标准
检验工
具及 方法
缺陷描述
缺陷等级
致命 (CR)
严重
(MA)
轻微
(Ml)
4
镀层
脱落
表面镀层脱落，组装后能遮盖， 且未露出物件基体。
目视
组装后能遮盖，但已露出物 件基体，易生锈。
V
5
拉丝纹 路不清 凌乱 错误
产品表面处理按规定要求或签 板。
技术文件
签板
表面处理不符规定要求。
V
表面拉丝纹凌乱、不清。
V
划伤痕：长：＞10mm,宽：
0.1mmwxw0.15mm,高w0.1mmo
V
9
碰伤
产品表面经处理后，不能有碰伤 痕现象。
目视 卡尺
产品的A面有碰伤。
V
B面及边角碰伤面积w
1.5mm2。
V
B面及边角碰伤面积》
c2
3mm。
V
文件名称电镀件检验标准文件编号
页码2of4版本A/ 0
文件名称电镀件检验标准文件编号页码3of4版本A/ 0
V
表面拉丝纹方向错误。
V
表面处理与签板不符。
V
6
表面 脏污
表面不能有脏污。
目视 卡尺
表面不可擦拭的污渍面积
2
>2mm。
V
A面不能残留有不可擦拭污 渍或不可辨别的污、血液、其它 不明液体。
V
B面，在10mm2内，只有1处。
V
C面，在10mm2内，只有2处。
V
7
变形
产品经加工处理后，其基体及孔 位不能有变形现象。
B面：在安装状态下，使用者变动方位或调节相关部件后就可看见，但距离离使用者比较远的产品表面；C面：在安装状态下，使用者必须大幅度地移头部，或者拆动可换性配件才能看到的产品表面；
D面：在安装状态下，顾客根本看不见的产品表面。
检验环境
在自然光或光照度在300-600IX范围内的近似自然光下（例如40W日光灯），相距为750-800mm的
距离下，以及适宜的角度检验产品。
参照标准
1、GB/T2828.1-2003逐批检查计数抽样及抽样表。
2、GB5926轻工产品金属镀层和化学处理层的外观质量。
3、GB 7000.1-2007灯具 第一部分：一般要求与试验。
4、GB/T 10125-1997人造气氛腐蚀试验---盐雾试验。
序 号
检验 项目
V
0.5mm,在10cm2内，C
面超过2个汽泡。
V
汽泡过大，在组装后能遮 掩，但易破裂，容易造成镀层脱 落且露铜。
V
4
镀层
脱落
产品表面的电镀防护层，不能有 脱落现象。
目视 卡尺
产品A面及B面，不能有 镀层脱落现。
V
C面镀层脱落面积w
1mm2。
V
C面镀层脱落面积1mm2
2
wxw3mm。
V
序 号
检验 项目
目视 卡尺
A面：表面无明显凹凸现 象。
V
B面、C面其加工后的凹凸 痕，深度或咼度不能超过1mm, 且在10cm2内，只允许2处。
V
产品边沿，因加工变形，组 装后能被遮掩或不影响外观。
V
8
刮花
擦花
划伤
镀层表面，不能有明显的刮花、 擦花、划伤现象。
目视 卡尺
镀层表面刮花：A面的刮花 面积w1mm2。
V
镀层表面刮花：A面的刮花 面积w3mm。
V
17
高温高 湿测试
经高温高湿测试后，镀层无拱起、 起泡、脱落现象。
测试
目视
镀层有拱起、起泡、脱落现象。
V
备注
本检验标准未尽项目，需检验时可参照仃业标准、国标或工程技术文件要求。当检验标准的检验项 目在技术要求中未作规定时，可不作检验要求。
V
12
水渍 水印
电镀件表面不能有水渍、水印。
目视
表面有水渍、水印明显，影 响产品外观。
V
在A面，水渍水印面积w5mm2，且水渍水印周边印痕30cm处观察不明显。
V
在A面，水渍水印不可擦拭。
V
B、C面，水渍水印面积10mm?wx2w0mm2,且水渍水 印周边印痕30cm观察不明显。
V
13
未镀上
目视
电镀件表面不允许有镀层未 镀上的现象。
文件名称
电镀件检验标准
生效日期
页码
1of4
使用状态
文件编号
版本
A/ 0
审核
拟定
目的
确保本公司电镀件品质符合客户要求。
范围
适应于电镀件进料入库检验。
抽样标准
MIL-STD-105E单次H级正常检验；CR=0;MA=1.0;Ml=2.5。
产品表
面分区
A面：在安装状态下，距离离使用者最近、且第一眼便能看见的产品表面；
接收标准
检验工
具及 方法
缺陷扌田述
缺陷等级
致命 (CR)
严重
(MA)
轻微 (MI)
1
色差
表面镀层颜色不能超过所签样 板。
目视 样板
表面镀层颜色超过所签样板。
V
2
麻点/砂粒
表面不能有麻坑点或砂粒现象。
目视
表面有麻坑点或砂粒现象。
V
3
起泡
镀层表面不能有汽泡现象。
目视 卡尺
A面不允许有汽泡。
V
/w0.5mm,在10cm2内，B面超过1个汽泡。
序 号
检验 项目
接收标准
检验工
具及 方法
缺陷描述
缺陷等级
致命 (CR)
严重
(MA)
轻微
(Ml)
9
碰伤
产品表面经处理后，不能有碰伤 痕现象。
目视 卡尺
边角碰变形B、C面，其组 装后不影响产品的整体外观。
V
边角碰变形B、C面，其组 装后影响产品的整体外观。
V
产品表面碰伤（B、C面） 其凹凸痕面积w5mm2,深度
测试 目视
镀层有脱落、起泡现象。
V
15
防腐
能力
电镀件表面的防腐能力满足规定 要求。
测试
不能通过盐雾测试。
V
16
盐雾
测试
镀层表面的防腐能力，必须满足 规定时间检测要求。
测试 目视
盐雾检测不通过，大面积严 重牛锈。
V
A面，有锈点现象。
V
产品内表面，经检测后，其 锈点在10cm2内，直径》1mm, 不超过3pcs，且距离》25cm。
（高）。
V
产品表面碰伤（B、C面） 其凹凸痕面积〉5mm2,深度
（高）＞0.5mm。
V
10
抛光
砂痕
电镀件表面处理后，不能有砂痕现象。
目视
表面抛光粗糙，经电镀后仍 不能遮掩。
V
11
电镀 生锈
电镀件内外表面不能有生锈现 象。
目视 组装
电镀件外表面生锈。
V
内表面生锈面积》5mm2,如 果组装后不能遮盖。
V
发黄面积超过其面的2/3或
不能够遮盖的。
V
文件名称电镀件检验标准文件编号页码4of4版本A/ 0
序 号
检验 项目
接收标准
检验工
具及 方法
缺陷描述
缺陷等级
致命 (CR)
严重
(MA)
轻微 (MI)
14
附着力
产品表面镀层结合牢固，在10cm2内，利用尖刀刻成1mmx 1mm
的小方块，使用3M胶纸粘贴，呈40度角撕扯，无镀层脱落、起泡现象。
