2011年注册电气工程师(供配电)《专业知识考试(上)》真题及详解【圣才出品】
2011年注册电气工程师（供配电）《专业知识考试（上）》真题及详解
说明：本套卷仅第3题和第8题与2010年的专业知识（上午卷）不同，其他完全相同，在此仅保留第3题和第8题。
一、单项选择题（共40题，每题1分。
每题的备选项中只有一个最符合题意）
3．校验3～110kV高压配电装置中的导体和电器的动稳定、热稳定以及电器的短路开断电流时，应按下列哪项短路电流验算？（）
A．按单相接地短路电流验算
B．按两相接地短路电流验算
C．按三相短路电流验算
D．按三相短路电流验算，但当单相、两相接地短路较三相短路严重时，应按严重情况验算
【答案】D
【解析】根据《3～110kV高压配电装置设计规范》（GB 50060—2008）第4.1.3条规定，验算导体和电器动稳定、热稳定以及电器开断电流所用的短路电流，应按系统10～15年规划容量计算。
确定短路电流时，应按可能发生最大短路电流的正常接线方式计算。
可按三相短路验算，当单相或两相接地短路电流大于三相短路电流时，应按严重情况验算。
8．在正常运行情况下，电动机端子处电压偏差允许值（以额定电压百分数表示）下列哪一项是符合要求的？（）
A．＋10％、－10％
B．＋10％、－5％
C．＋5％、－10％
D．＋5％、－5％
【答案】D
【解析】根据《供配电系统设计规范》（GB 50052—2009）第5.0.4条规定，正常运行情况下，用电设备端子处电压偏差允许值宜符合下列要求：①电动机为±5％额定电压；
②照明：在—般工作场所为±5％额定电压；对于远离变电站的小面积一般工作场所，难以满足上述要求时，可为＋5％、－10％额定电压；应急照明、道路照明和警卫照明等为＋5％、－10％额定电压；③其他用电设备当无特殊规定时为±5％额定电压。
2011年电气工程师供配电专业知识考试真题上午卷
2011年电气工程师供配电专业知识考试真题上午卷一、单项选择题(共40题，每题1分，每题的备选项中只有1个符合题意)1、在爆炸性气体环境内，低压电力、照明线路用的绝缘导线和电缆的额定电压必须低于工作电压，且不应低于下列哪一项数值？（）A．400VB．500VC．750VD．1000V2、隔离电器应有效地将所有带电的供电导体与有关回路隔离，以下所列对隔离电器的要求哪一项要求是不正确的？（）A．隔离电器在断开位置时，每极触头间应能耐受规定的有关冲击电压要求，且断开触头的漏泄电流也不应超过额定值B．隔离电器断开触头问的距离，应是可见的或明显的，有可靠的标记“断开”或“闭合”位置C．半导体器件不应作为隔离电器D．断路器均可用作隔离电器3、校验3～110kV高压配电装置中的导体和电器的动稳定、热稳定以及电器的短路开断电流时，应按下列哪一项短路电流验算？（）A．按单相接地短路电流验算B．按两相接地短路电流验算C．按三相短路电流验算D．按三相短路电流验算，但当单项、两项接地短路较三相短路严重时，应按严重情况验算4、某车间的一台起重机，电动机的额定功率为120kW，电动机的额定负载持续率为40％。
采用需要系数法计算，该起重机的设备功率为下列哪一项数值？（）A．152KwB．120WC．76kWD．48kW5、35kV户外配电装置采用单母线分段接线时，下列表述中哪一项是正确的？（）A．当一段母线故障时，该段母线的回路都要停电B．当一段母线故障时，分段断路器自动切除故障段，正常段会出现间断供电C．重要用户的电源从两段母线引接，当一路电源故障时，该用户将失去供电D．任一元件故障，将会使两段母线失电6、与单母线分段接线相比双母线接线的优点为下列哪一项？（）A．当母线故障或检修时，隔离开关作为倒换操作电器，不易误操作B．增加一组母线，每回路就需要增加一组母线隔离开关，操作方便C．供电可靠，通过两组母线隔离开关的倒换操作，可以轮流检修一组母线而不致供电中断D．接线简单清晰7、某35／6kV变电所装有两台主变压器，当6kV侧有8回出线并采用手车式高压开关柜时，宜采用下列哪种接线方式？（）A．单母线B．分段单母线C．双母线D．设置旁路设施8、在正常运行情况下，电动机端子处电压偏差允许值(以额定电压百分数表示)，下列哪一项是符合要求的？（）A．+10％、-10％B．+10％，-5％C．+5％、-10％D．+5％，-5％9、当应急电源装置(EPS)用作应急照明系统备用电源时，有关应急电源装置(EPS)切换时间的要求．下列哪一项是不正确的？（）A．用作安全照明电源装置时，不应大于0．5sB．用作疏散照明电源装置时，不应大于5sC．用作备用照明电源装置时(不包括金融、商业交易场所)，不应大于5sD．用作金融、商业交易场所备用照明电源装置时，不应大于1．5s10、在110kV以下变电所设计中，设置于屋内的干式变压器，在满足巡视检修的要求外，其外廓与四周墙壁的净距(全封闭型的干式变压器可不受此距离的限制)不应小于下列哪一项数值？（）A．0．6mB．0．8mC．1．0mD．1．2m11、民用10(6)kV屋内配电装置顶部距建筑物顶板的距离不宜小于下列哪一项数值？（）A．0．5mB．0．8mC．1．0mD．1．2m12、下列关于爆炸性气体环境中变、配电所的布置，哪一项不符合规范的规定？（）A．变、配电所和控制室应布置在爆炸危险区域1区以外B．变、配电所和控制室应布置在爆炸危险区域2区以外C．当变、配电所和控制室为正压室时，可布置在爆炸危险区域1区以内D．当变、配电所和控制室为正压室时，可布置在爆炸危险区域2区以内13、油重为2500kg以上的屋外油浸变压器之间无防火墙时，下列变压器之间的小防火净距，哪一组数据是正确的？一（）A．35kV及以下为4m，66kV为5m，110kV为6mB．35kV及以下为5m，66kV为6m，I1OkV为8mC．35kV及以下为5m，66kV为7m，110kV为9mD．35kV及以下为6m，66kV为8m，11OkV为10m14、一台容量为31．5MV·A的三相三绕组电力变压器三侧阻抗电压分别为变压器高、中、低三个绕组的电抗百分值应为下列哪组数据？（）A．9％，5．23％，3．25％B．7．33％，4．67％，-0．33％C．11％，7％，-0．5％D．22％，14％，-1％15、某110kV用户变电站由地区电网(无穷大电源容量)受电，有关系统接线和元件参数如右图所示，图中k点的三相短路全电流峰值为下列哪一项数值？（）A．28．18kAB．27．45kAC．26．71kAD．19．27kA16、高压并联电容器组采用双星形接线时，双星形电容器组的中性点连接线的长期允许电流不应小于电容器组额定电流的百分数为下列哪一项数值？（）A．100％B．67％C．50％D．33％17、当保护电器为符合《低压断路器》(JB1284—1985)的低压断路器时，低压断路器瞬时或短延时过流脱扣器整定电流应小于短路电流的倍数为下列哪一项数值？（）A．0．83B．0．77C．0．67D．0．518、在设计110kV及以下配电装置时，风速可采用离地10m高，多少年一遇多少时间(分钟)的平均风速？（）A．20年，15minB．30年，10minC．50年，5minD．100年，8min19、验算低压电器在短路条件下的通断能力时，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流多少时，应计人电动机反馈电流的影响？（）A．0．5％B．0．8％C．1％D．1．5％20、根据规范确定裸导体(钢芯铝线及管形导体除外)的正常工作温度不应大于下列哪一项数值？（）A．+70℃B．+80℃C．+85℃D．+90℃21、为了消除由于温度引起的危险应力，规范规定矩形硬铝导体的直线段一般每隔多少米左右安装一个伸缩接头？（）A．15mB．20mC．30mD．40m22、下述哪项配电装置硬导体的相色标志符合规范规定？（）A．11相红色，12相黄色，13相绿色B．11相红色，12相绿色，13相黄色C．11相黄色，12相绿色，13相红色D．11相黄色，12相红色，13相绿色23、常用的10kV．6根电缆土中并行直埋，净距为100mm时，电缆流量的校正系数为下列哪一项数值？（）A．1．00B．0．85C．0．81D．0．7524、变电所内电缆隧道设置安全孔，下述哪一项符合规范规定？（）A．安全孔间距不宜大于75m，且不少于2个B．安全孔间距不宜大于100m，且不少于2个C．安全孔间距不宜大于150m，且不少于2个D．安全孔间距不宜大于200m，且不少于2个25、变配电所的控制、信号系统设计时，下列哪一项设置成预告信号是不正确的？（）A．自动装置动作B．保护回路断线C．直流系统绝缘降低D．断路器跳闸26、规范规定车间内变压器的油浸式变压器容量为下列哪一项数值及以上时，应装设瓦斯保护？（）A．0．4MV·AB．0.5MV·AC．0．63MV·AD．0．8MV·A27、电力变压器运行时，下列哪一项故障及异常情况应瞬时跳闸？（）A．由于外部相问短路引起的过电流B．过负荷C．绕组的匝间短路D．变压器温度升高和冷却系统故障28、在变电所直流电源系统设计时，下列哪一项直流负荷是随机负荷？（）A．控制、信号、监控系统B．断路器跳闸C．事故照明D．恢复供电断路器合闸29、当按建筑物电子信息系统的重要性和使用性质确定雷击电磁脉冲防护等级时，医院的大型电子医疗设备，应划为下列哪一项防护等级？（）A．A级B．B级C．C级D．D级30、某座35层的高层住宅，长L=65m、宽W=20m、高H=110m，所在地年平均雷暴日为60．5天，与该建筑物截收相同雷击次数的等效面积为下列哪一项数值？（）A．0．038km2B．0．049km2C．0．058km2D．0．096km231、某地区平均年雷暴日为28天，该地区为下列哪一项？（）A．少雷区B．中雷区C．多雷区D．雷电活动特殊强烈地区32、利用基础内钢筋网作为接地体的第二类防雷建筑，接闪器成闭合环的多根引下线，每根引下线在距地面0．5m以下所连接的有效钢筋表面积总和应不小于下列哪一项数值？（）A．0．37m2B．0．82m2C．1．85m2D．4．24m233、下列哪种埋入土壤中的人工接地极不符合规范规定？（）A．50mm2裸铜排B．70mm2裸铝排C．90mm2热镀锌扁钢D．90mm2热浸锌角钢34、考虑到照明设计时布灯的需要和光源功率及光通量的变化不是连续的这一实际情况，在一般情况下，设计照度值与照明标准值相比较，可有-10％～+10％的偏差，适用此偏差的照明场所装设的灯具数量至少为下列哪一项数值？（）A．5个B．10个C．15个D．20个35、在工厂照明设计中应选用效率高和配光曲线适合的灯具，某工业厂房长90m、宽30m，灯具离作业面高度为8m，宜选择下列哪一种配光类型的灯具？（）A．宽配光B．中配光C．窄配光D．特窄配光36、如下图所示为二阶闭环调节系统的标准形式，设Kx=2．0，Ti=0．02，为将该调节系统校正为二阶标准形式，该积分调节器的积分时间Ti应为下列哪一项？（）A．0．04B．0．08C．0．16D．0．837、反接制动是将交流电动机的电源相序反接，产生制动转矩的一种电制动方式，下述哪种情况不宜采用反接制动？（）A．绕线型起重电动机B．需要准确停止在零位的机械C．小功率笼型电动机D．经常正反转的机械38、在视频安防监控系统设计中，摄像机镜头的选择，在光照度变化范围相差多少倍以上的场所，应选择自动或电动光圈镜头？（）A．20倍B．50倍C．75倍D．100倍39、某建筑需设置1600门的交换机，但交换机及配套设备尚未选定，机房的使用面积宜采用下列哪一项数值？（）A．≥30m2B．≥35m2C．≥40m2D．≥45m240、10kV架空电力线路设计的气温宜采用下列哪一项数值？（）A．30℃B．35℃C．40℃D．45℃二、多项选择题(共30题，每题2分。
注电公共基础真题及解析
2011年度全国勘察设计注册电气工程师（供配电） 执业资格考试试卷基础考试 （上）住房和城乡建设部执业资格注册中心命制 人力资源和社会保障部人事考试中心印制二○一一年九月单项选择题（共120题，每题1分。
每题的备选项中只有一个最符合题意。
） 1.设直线方程为z y x =-=1，平面方程为02=+-z y x ，则直线与平面：（ B ） （A ）重合 （B ）平行不重合 （C ）垂直相交 （D ）相交不垂直解析：本题考察直线与平面的关系。
设直线的方程是pz z n y y m x x 000-=-=-，平面的方程是0=+++D Cz By Ax 则直线与平面垂直相当于pCn B m A ==，“直线与平面平行”或“直线与平面重合”相当于0=++Cp Bn Am 。
由题意可知，011)2(111=⨯+-⨯+⨯，所以直线与平面必然是平行或重合。
到底是平行还是重合？可以代入一个点验证。
取直线上的点（0，1，0），代入平面方程02=+-z y x ，结果发现该点不在平面上，则该直线与平面平行不重合，选择（B ）。
2.在三维空间中方程122=-z y 所代表的图形是：（ A ） （A ）母线平行x 轴的双曲柱面 （B ）母线平行y 轴的双曲柱面（C ）母线平行z 轴的双曲柱面 （D ）双曲线解析：在空间直角坐标系中，如果曲面方程0),,(=z y x F 中，缺少某个变量，那么该方程一般表示一个柱面。
例如，方程0),(=y x F 一般表示一个母线平行于z 轴的柱面，方程0),(=z x G ，0),(=z y H 依次表示一个母线平行于y 轴、x 轴的柱面。
例如：方程12222=-by a x 表示母线平行于z 轴的双曲柱面。
3.当0→x 时，的是x x 13-（ D ） （A ）高阶无穷小 （B ）低阶无穷小 （C ）等价无穷小 （D ）同阶但非等价无穷小 解析：无穷小的比较① 若0lim=αβ，就称β是比α高阶的无穷小。
注册电气工程师供配电专业知识考试历年真题
2019年注册电气工程师（供配电）《专业知识考试》历年真题第一部分复习指南目录封面2014年注册电气工程师（供配电）《专业知识考试（上）》真题及详解2014年注册电气工程师（供配电）《专业知识考试（下）》真题及详解2013年注册电气工程师（供配电）《专业知识考试（上）》真题及详解2013年注册电气工程师（供配电）《专业知识考试（下）》真题及详解2012年注册电气工程师（供配电）《专业知识考试（上）》真题及详解2012年注册电气工程师（供配电）《专业知识考试（下）》真题及详解2011年注册电气工程师（供配电）《专业知识考试（上）》真题及详解2011年注册电气工程师（供配电）《专业知识考试（下）》真题及详解2010年注册电气工程师（供配电）《专业知识考试（上）》真题及详解2010年注册电气工程师（供配电）《专业知识考试（下）》真题及详解2009年注册电气工程师（供配电）《专业知识考试（上）》真题及详解2009年注册电气工程师（供配电）《专业知识考试（下）》真题及详解2008年注册电气工程师（供配电）《专业知识考试（上）》真题及详解2008年注册电气工程师（供配电）《专业知识考试（下）》真题及详解2007年注册电气工程师（供配电）《专业知识考试（上）》真题及详解2007年注册电气工程师（供配电）《专业知识考试（下）》真题及详解2006年注册电气工程师（供配电）《专业知识考试（上）》真题及详解2006年注册电气工程师（供配电）《专业知识考试（下）》真题及详解第二部分考试真题2014年注册电气工程师（供配电）《专业知识考试（上）》真题及详解一、单项选择题（共40题，每题1分。
每题的备选项中只有一个最符合题意）1．在低压配电系统中，当采用隔离变压器作间接接触防护措施时，其隔离变压器的电气隔离回路的电压不应超过以下所列的哪项数值？（）A．500VB．220VC．110VD．50V【答案】A查看答案【解析】根据《低压电气装置第4-41部分：安全防护·电击防护》（GB 16895.21—2011）第413.3.2条规定，被分隔回路的电源应至少是一个简单分隔的电源，被分隔回路的电压不得超过500V。

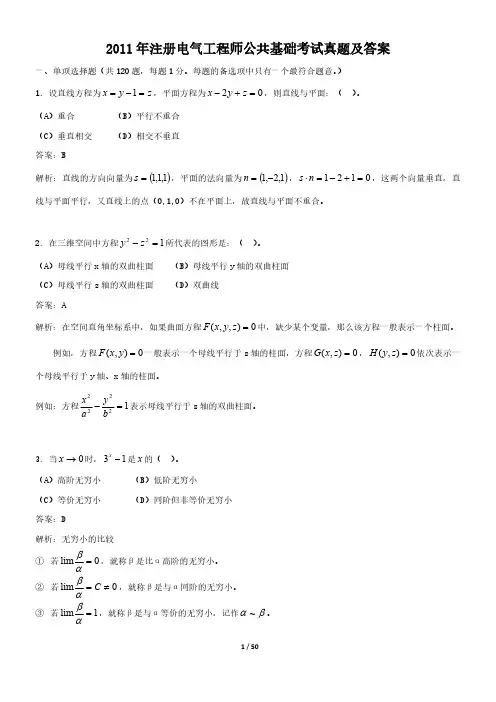

2011年注册电气工程师公共基础考试真题及答案
2011年注册电气工程师公共基础考试真题及答案一、单项选择题（共120题，每题1分。
每题的备选项中只有一个最符合题意。
） 1. 设直线方程为，平面方程为，则直线与平面：（ ）。
z y x =-=102=+-z y x （A ）重合 （B ）平行不重合 （C ）垂直相交 （D ）相交不垂直 答案：B解析：直线的方向向量为，平面的法向量为，，这两个向量垂直，直()1,1,1=s ()1,2,1-=n 0121=+-=⋅n s 线与平面平行，又直线上的点（0,1,0）不在平面上，故直线与平面不重合。
2. 在三维空间中方程所代表的图形是：（ ）。
122=-z y （A ）母线平行x 轴的双曲柱面 （B ）母线平行y 轴的双曲柱面 （C ）母线平行z 轴的双曲柱面 （D ）双曲线 答案：A解析：在空间直角坐标系中，如果曲面方程中，缺少某个变量，那么该方程一般表示一个柱面。
0),,(=z y x F 例如，方程一般表示一个母线平行于z 轴的柱面，方程，依次表示一0),(=y x F 0),(=z x G 0),(=z y H 个母线平行于y 轴、x 轴的柱面。
例如：方程表示母线平行于z 轴的双曲柱面。
12222=-by a x3. 当时，是的（ ）。
0→x 13-xx （A ）高阶无穷小 （B ）低阶无穷小 （C ）等价无穷小 （D ）同阶但非等价无穷小 答案：D解析：无穷小的比较① 若，就称β是比α高阶的无穷小。
0lim=αβ② 若，就称β是与α同阶的无穷小。
0lim ≠=C αβ③ 若，就称β是与α等价的无穷小，记作。
1lim =αββα~由计算可知，，所以选择D 。
3ln 13ln 313lim 0==-→x x x x4. 函数的可去间断点的个数为：（ ）。
xx x x f πsin )(2-=（A ）1个 （B ）2个 （C ）3个 （D ）无穷多个 答案：A解析：函数有无穷多个间断点，，而，故)(x f ，，，2,10±=x ππ1sin lim 20=-→x x x x ),2,1(sin lim 2±±=∞=-±→k xx x k x π有一个可去间断点。
2011年电气工程师发输变电专业案例考试真题含真题答案上午卷
2011年电气工程师发输变电专业案例考试真题及答案上午卷试卷题量：25题试卷总分：50分试卷限时：180分钟一、案例题根据以下材料回答1-5题：如该变电所220kV屋外配电装置采用φ120／110[铝镁系(LDRE)]管形母线，远景220kV母线最大穿越功率为900MVA，在计及日照(环境温度35℃，海拔高度1000m以下)条件下，请计算220kV管形母线长期允许载流量最接近下列哪项数值?是否满足要求，并说明理由。
（ )A、2317A，不满足要求B、2503A，满足要求C、2663A，满足要求D、2831A，满足要求2、220kV线路采用架空钢芯铝绞线，(导线最高允许温度为+70℃、环境温度为25℃)，导线参数见表。
若单回线路最大输送容量为550MW(功率因数为0．95)，请计算并合理选择导线为下列哪一种? ( )长期允许电流A．导体截面(mm2)400 8452×300710×22 X400 845×22×6301090×2A、2 x300mm2B、2 x400mm2C、400mm2D、2 x630mm23、若主变压器高压侧并列运行，为限制该变电所10kV母线短路电流，需采取相应措施。
以下哪种措施不能有效限制10kV母线短路电流?为什么? ( )A、提高变压器阻抗B、10kV母线分列运行C、在主变压器低压侧加装串联电抗器D、110kV母线分列运行，10kV母线并列运行4、请计算该变电所10kV系统电缆线路单相接地电容电流应为下列哪项数值?( )A、2AB、32AC、1．23AD、320A5、该变电所10kV侧采用了YN，d接线的三相接地变压器，且中性点经电阻接地，请问下列哪项接地变压器容量选择要求是正确的?为什么?(注：SN为接地变压器额定容量，Pr为接地电阻额定容量) ( )A、AB、BC、CD、D根据以下材料回答6-10题：6、请计算图中110kV母线氧化锌避雷器最大保护的电气距离为下列哪项数值?(变压器之外) ( )A、165mB、223mC、230mD、310m7、假设图中主变压器最大年利用小时数为4000h，成本按0．27元／kWh，经济电流密度取0.455A／mm2,主变压器110kV侧架空导线采用铝绞线，按经济电流密度选择的导线截面应为： ( )A、2 x400mm2B、2 x500mm2C、2 x630mm2D、2 x800mm28、请校验10kV配电装置至主变压器电缆末端的电压损失最接近下列哪项数值?( )A、5·25%B、7．8%C、9．09%D、12．77%9、假设10kV母线上电压损失为5%，为保证母线电压正常为10kV，补偿的最大容性无功容量最接近下列哪项数值? ( )A、38．6MvarB、46．1MvarC、68．8MvarD、72．1Mvar10、上图中，取基准容量Sj=1000MVA，其110kV系统正序阻抗标幺值为0．012，当35kV母线发生三相短路时，其归算至短路点的阻抗标幺值最接近下列哪项? ( )A、1.964B、0．798C、0．408D、0．399根据以下材料回答11-15题：发电厂(或变电所)的220kV配电装置，地处海拔高度3000m，盐密0．18mg／cm2，采用户外敞开式中型布置，构架高度为20m。
[工程类试卷]2011年注册电气工程师(供配电)专业基础真题试卷及答案与解析
![[工程类试卷]2011年注册电气工程师(供配电)专业基础真题试卷及答案与解析](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/9500be531711cc7931b71645.webp)
2011年注册电气工程师（供配电）专业基础真题试卷及答案与解析一、单项选择题1 如图所示电路中，已知R1=10Ω，R2=2Ω，U S1=10V，U S2=6V，则电阻R2两端的电压U为( )。
（A）4V（B）2V（C）－4V（D）－2V2 如图所示电路中，测得U S1=10V，电流I=10A，则流过电阻R的电流I1为( )。
（A）3A（B）－3A（C）6A（D）－6 A3 如图所示电路中，已知U S=12V，R1=15Ω，R2=30Ω，R3=20Ω，R4=8Ω，R5=12Ω，电流I为( )。
（A）2A（B）1．5A（C）1A（D）0．81A4 如图所示电路中，已知U S=12V，I S1=2A，I S2=8A，R1=12Ω，R2=6Ω，R3=8Ω，R4=4Ω。
取节点3为参考点，节点1的电压U n1为( )。
（A）15V（B）21V（C）27V（D）33V5 如图所示电路中，电流I为( )。
（A）－2A（B）2A（C）－1A（D）1A6 如图所示电路中，电阻R的阻值可变，则R为下列哪项数值时可获得最大功率?( )（A）12Ω（B）15Ω（C）10Ω（D）6Ω7 如图所示电路中，RL串联电路为日光灯的电路模型。
将此电路接在50Hz的正弦交流电压源上，测得端电压为220V，电流为0．4A，功率为40W。
电路吸收的无功功率Q为( )。
（A）76．5var（B）78．4var（C）82．4var（D）85．4var8 在上题中，如果要求将功率因数提高到0．95，应给日光灯并联的电容C的值为( )。
（A）4．29μF（B）3．29μF（C）5．29μF（D）1．29μF9 如图所示正弦交流电路中，已知Z=10+j50Ω，Z1=400+j1000Ω。
当β为( )时，的相位差为90°。
（A）－41（B）41（C）－51（D）5110 如图所示正弦交流电路中，已知=100∠0°V，R=10Ω，X L=20Ω，X C=30Ω。
2011年注册电气工程师供配电专业基础考试真题及答案
（A）4V （B）2V （C）-4V （答案：C解题过程：根据基尔霍夫电压定律得：（A）3A （B）-3A （C）6A 答案：B解题过程：根据题图作如下图解。
（A ）2A （B ）1.5A 答案：C解题过程：属于电路△-Y3015153212112+⨯=++=R R R R R R 3015153213113+⨯=++=R R R R R R（A ）15A （B ）21A （C ）27A 答案：A解题过程：列写节点电压方程为：⎪⎪⎧+=-⎪⎪⎭⎫ ⎝⎛++12313211111s n n I U R U R R R（A ）-2A （B ）2A （C ）-1A 答案：D解题过程：根据基尔霍夫定律可得：（A ） （B ） Ω12Ω15答案：D解题过程：求戴维南等效电阻等效电阻=+⨯+=6126122eq R 当时，负载R 获得最大功率。
eq R R =（A ）76.5Var （B ）78.4Var 答案：B 解析过程： 根据图可得：（A ）-41 （B ）41 （C ）-51 （D ）51 答案：A解题过程：，，11Z I IZ U s +=11I I I β+=，()()()()()[]1111100015010410100040050101I j I I j I j U s ++++=++++=βββ由与的相位差为90°， 1I S U 则实部为0，即， s U 0104101=+β得。
41-=β10. 图示正弦交流电路中，已知，，，。
当负载为下列哪V U S 00100∠=Ω=10R Ω=20L X Ω=30C X L Z 项数值时，它将获得最大功率？（高频考点，第40页）（A ） （B ） （C ） （D ） Ω+218j Ω-218j Ω+268j Ω-268j 答案：D解题过程：求等效阻抗时，将电压源短路，其电路如下图所示。
根据图可得电路等效阻抗为：1020⨯j R jX（A ）-6V （B ）6V （C ）-4V （D ）4V 答案：D解题过程：开关闭合前电路处于稳态，如下图所示。
2011年注册电气工程师(发输变电)《专业知识考试(上)》真题及详解(圣才出品)
A．直线距离不应大于 7m B．直线距离不应大于 15m C．路径距离不应大于 7m D．路径距离不应大于 15m
1 / 46
圣才电子书
【答案】B
十万种考研考证电子书、题库视频学习平台
A．10A
B．20A
C．30A
D．40A
【答案】D
【解析】根据《电能质量公用电网谐波》（GB/T 14549—1993）第 5.1 条规定及表 2
内容，公共连接点的全部用户向该点注入的谐波电流分量（方均根值）不应超过表 2 中规定
的允许值，当公共连接点处的最小短路容量不同于基准短路容量时，表 2 中的谐波电流允许
【解析】根据《火力发电厂与变电站设计防火规范》（GB 50229—2006）第 5.2.6 条
规定，配电装置室内最远点到疏散出口的直线距离不应大于 15m。
3．风电场的测风塔顶部应装有避雷装置，接地电阻不应大于（ ）。 A．5Ω B．10Ω C．4Ω D．20Ω 【答案】C 【解析】根据《风电场风能资源测量方法》（GB/T 18709—2002）第 6.1.4 条规定，测 风塔顶部应有避雷装置，接地电阻不应大于 4Ω。
3 / 46
圣才电子书 十万种考研考证电子书、题库视频学习平台
统。根据第 13.8.6 条规定，生活污水宜采用生物氧化法处理，处理后宜回用于绿化、冲洗 用水。
7．某公用电网 10kV 连接点处的最小短路容量为 200MVA，该连接点的全部用户向该
点注入的 5 次谐波电流分量（方均根值）不应超过下列哪项?（ ）
4．按规程规定，火力发电厂选择蓄电池容量时，与电力系统连接的发电厂，交流厂用 事故停电时间应按下列哪项计算?（ ）
[工程类试卷]2011年注册电气工程师供配电(专业案例)上午真题试卷及答案与解析
2011年注册电气工程师供配电（专业案例）上午真题试卷及答案与解析一、案例分析题每题的备选答案中，只有一个是符合题目要求的。
0 某电力用户设有110／10kV变电站一座和若干10kV车间变电所，用户所处海拔高度1500m，其供电系统图和已知条件如下图。
1)110kV线路电源侧短路容量为2000MV.A。
2)110kV线路电源电抗值为0．4Ω／km。
3)110／10kV变电站10kV母线短路容量为200MV.A。
4)110／10kV变电站主变容量20MV.A，短路电抗8％，短路损耗90kW，主变压器二侧额定电压分别为110kV、10．5kV。
5)110／10kV变电站主变压器采用有载调压。
6)车间A设有大容量谐波源，其7次谐波电流折算到10kV 侧为33A。
请回答下列问题。
1 最大负荷时，主变压器负载率为84％，功率因数0．92，请问110／10．5kV变压器电压损失为下列哪个数值?( )（A）2．97％（B）3．03％（C）5．64％（D）6．32％2 计算车间A的7次谐波电流在110／10kV变电站10kV母线造成的7次谐波电压含有率为下列哪个数值?( )（A）2．1（B）2．0（C）2．5％（D）3．0％3 车间C电源线路为截面185mm2架空线路，在高峰期间负荷为2000kW，功率因数0．7左右(滞后)，车间C高压母线电压偏差变化范围-2％～-7％，为改善车间C 用电设备供电质量和节省电耗，请说明下列的技术措施中哪一项是最有效的?( )（A）向车间C供电的电源线路改用大截面导线（B）提高车间C的功率因数到0．95（C）减少车间C电源线路的谐波电流（D）加大110／10kV母线短路容量4 计算该110／10kV变电站的110kV供电线路长度大约为下列哪个数值?( )（A）149km（B）33km（C）17km（D）0．13km5 B车间10kV室外配电装置裸带电部分与用工具才能打开的栅栏之间的最小电气安全净距为下列哪个数值?( )（A）875mm（B）950mm（C）952mm（D）960mm5 某车间工段用电设备的额定参数及使用情况见下表：请回答下列问题。
2011-2012年注册电气工程师(供配电)《专业知识考试》真题及详解(圣才出品)
2012年注册电气工程师（供配电）《专业知识考试（上）》真题及详解一、单项选择题（共40题，每题1分。
每题的备选项中只有一个最符合题意）1．对所有人来说，在手握电极时15～100Hz交流电流通过人体，能自行摆脱的电极的电流有效值应为下列哪一项？（）A．50mAB．30mAC．10mAD．5mA【答案】D【解析】摆脱阈是指人手握电极能自行摆脱电极时接触电流的最大值。
根据《电流对人和家畜的效应第1部分：通用部分》（GB/T13870.1—2008）第5.4条规定，摆脱阈取决于若干参数，如接触面积、电极的形状和尺寸，还取决于个人的生理特性。
在该技术指标中，摆脱阈约5mA的数值适用于所有人。
约10mA的值是针对成年男人而假设的。
2．在电气专用房间，为防止人体直接接触位于其上方的低压裸带电导体引起的直接接触电击事故，应将此导体置于伸臂范围以外，裸带电体至地面的垂直净距不小于下列哪一个值？（）A．2.2mB．2.5mC．2.8mD．3.0m【答案】B【解析】根据《低压配电设计规范》（GB50054—2011）第4.2.6条规定，配电室通道上方裸带电体距地面的高度不应小于2.5m；当低于2.5m时，应设置不低于现行国家标准《外壳防护等级（IP代码）》GB4208的规定的IP××B级或IP2×级的遮拦或外护物，遮拦或外护物底部距地面的高度不低于2.2m。
3．下述哪一项电流值在电流通过人体的效应中被称为 反应阈 ？（）A．通过人体能引起任何感觉的最小电流B．能引起肌肉不自觉收缩的接触电流的最小值C．大于30mA的电流值D．能引起心室纤维性颤动的最小电流值【答案】B【解析】根据《电流对人和家畜的效应第1部分：通用部分》（GB/T13870.1—2008）第3.2.2条规定，“反应阈”是指能引起肌肉不自觉收缩的接触电流的最小值。
反应阈的通用值为0.5mA。
4． 防间接电击保护 是针对人接触下面哪一部分？（）A．电气装置的带电部分B．在故障情况下电气装置的外露可导电部分C．电气装置外（外部）可导电部分D．电气装置的接地导体【答案】B【解析】根据《低压电气装置第4-41部分：安全防护电击防护》（GB16895.21—2011）第413条“间接接触防护”的有关知识可知， 防间接电击保护 是针对人接触在故障情况下电气装置的外露可导电部分。
