浅谈拉力试验机工作原理
拉力试验机的测量原理是怎样的
拉力试验机的测量原理是怎样的
1.荷载传感器：拉力试验机的底座上设有一种称为荷载传感器的精密
力传感器，用于测量施加在试样上的力。
一般情况下，该传感器是由弹性
体制成，当外部施加力时产生微小形变，通过内部敏感元件将形变转化为
电信号输出。
2.伺服电机控制：拉力试验机通过伺服电机为试样提供力，该电机可
以提供稳定、可调的力。
伺服电机与荷载传感器连接，并通过反馈控制实
现试样的力控制。
3.位移测量：拉力试验机通常配备了位移测量系统，用于测量试样长
度的变化。
位移测量系统通常是通过位置传感器来实现。
传感器可以是线
性变量差动变阻、电容容差和磁性启发式等原理。
4.荷载和变形数据采集：拉力试验机配备了数据采集系统，用于采集
试样受力和变形数据。
该系统通常由模数转换器、信号放大器和计算机接
口等组成。
模数转换器将传感器的电信号转换为数字信号，信号放大器将
信号放大并与计算机进行通信。
5.控制软件和数据处理：拉力试验机通常由控制软件来实现施力模式
和数据处理。
通过这个软件，用户可以设定试验的施加方式和速度，同时
还可以计算并显示材料的性能参数，如抗拉强度、屈服点和断裂伸长率等。
在拉力试验过程中，试样首先被装夹在试验机上并施加预先设定的初
始力。
随后，伺服电机提供的力会让试样产生应变，荷载传感器和位移传
感器将测量的力和位移转换为电信号并传给数据采集系统。
数据采集系统
将对信号进行采集和处理，并通过软件计算出试样的力学性能参数。
最后，这些数据将传输给计算机进行显示和存储。
拉力试验机的工作原理 力试验机如何操作
拉力试验机的工作原理力试验机如何操作拉力试验机又名材料试验机，试验机是用来针对各种材料仪器设备静载、拉伸、压缩、弯曲、剪切、撕裂、剥离等力学性能试验用的机械加力的试验机，适用于塑料板材、管材、异性材、塑料薄膜及橡胶、电线电缆、钢材、玻纤维等材料的各种物理机械性能测试为材料开发，为物性试验、教学讨论、质量掌控等不可缺少的检测设备，拉力机夹作为仪器的紧要的构成部分，不同的材料需要不同的家具，也是试验能否顺当进行及试验结果精准度高处与低处的一个紧要因素。
接受机械载荷，由减速电动驱动，动力传动螺杆驱动中心杆上下移动，在梁杆的上方和下方设有两个家具，实现试样的拉升和压缩试验。
接受计算机掌控，高精度荷重元，进口高精度AD转换和光电编码器，显示直观，操作便利，精准的数据等等。
供应现场校准的峰值保持功能。
拉力试验机的工作原理，拉力试验机负荷传感器产生的力性号和发送到AD转换器，和螺杆旋转编码器的脉冲信号输入微机，通过掌控测试结果显示在计算机屏幕上调整。
1.首先就是试验机的测控系统（也就是软件和硬件），目前市场上大部分拉力机的测控系统接受的是8位的单片机掌控，采样速率低，且抗干扰本领差，另外就是AD转换器，假如AD转换器的位数也就是辨别率低的话。
那么测量也不会准。
2.其次就是拉力试验机的力值传感器，由于传感器的好坏决议了试验机的精度和测力稳定性，目前市场上的拉力机用传感器小力值一般用S型传感器，大力值一般用轮輻式传感器，传感器内部一般为电阻应变片式，假如应变片精度不高或固定应变片用的胶抗老化本领不好在或者传感器的材料不好都将影响传感器的精度和使用寿命。
3.接着就是拉力试验机的传动系统，目前市场上的试验机传动系统有的接受减速机，有的接受一般皮带，这两种传动方式的紧要弊端：前种需要定期加润滑油，后种则保证不了传动的同步性影响试验结果。
4.再次就是驱动传感器运动的部件滚珠丝杆，由于丝杆假如有间隙的话将来做出的试验数据，将直接影响试验的最大变形和断后伸长率。

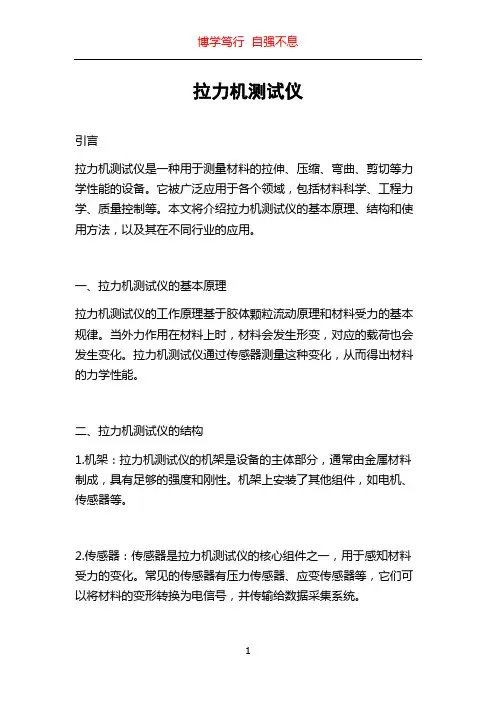

拉力机测试仪
拉力机测试仪引言拉力机测试仪是一种用于测量材料的拉伸、压缩、弯曲、剪切等力学性能的设备。
它被广泛应用于各个领域，包括材料科学、工程力学、质量控制等。
本文将介绍拉力机测试仪的基本原理、结构和使用方法，以及其在不同行业的应用。
一、拉力机测试仪的基本原理拉力机测试仪的工作原理基于胶体颗粒流动原理和材料受力的基本规律。
当外力作用在材料上时，材料会发生形变，对应的载荷也会发生变化。
拉力机测试仪通过传感器测量这种变化，从而得出材料的力学性能。
二、拉力机测试仪的结构1.机架：拉力机测试仪的机架是设备的主体部分，通常由金属材料制成，具有足够的强度和刚性。
机架上安装了其他组件，如电机、传感器等。
2.传感器：传感器是拉力机测试仪的核心组件之一，用于感知材料受力的变化。
常见的传感器有压力传感器、应变传感器等，它们可以将材料的变形转换为电信号，并传输给数据采集系统。
3.电机：电机是拉力机测试仪提供载荷的动力源。
电机通过传动装置将力传递给待测试材料的一侧，从而产生拉伸或压缩的力。
4.夹具：夹具是将待测试样品固定在拉力机测试仪上的装置。
夹具通常由金属材料制成，具有足够的强度和刚性，以确保样品在受力过程中能保持稳定的状态。
5.控制系统：拉力机测试仪的控制系统用于控制测试过程，并记录和分析测试数据。
控制系统通常包括电子控制器、操作面板、显示屏等。
三、拉力机测试仪的使用方法1.准备工作：首先需要根据测试要求选择合适的夹具，并将待测试样品固定在夹具上。
接下来，通过控制系统设置测试参数，如测试速度、测试范围等。
2.开始测试：启动拉力机测试仪，开始进行拉伸或压缩测试。
在测试过程中，控制系统会实时记录测试数据，并显示在显示屏上。
3.数据分析：测试完成后，可以通过控制系统进行数据分析。
分析结果可以反映材料的拉伸强度、断裂强度、弹性模量等力学性能指标。
四、拉力机测试仪在不同行业的应用1.材料科学领域：拉力机测试仪广泛应用于材料科学研究，用于评估材料的力学性能。
拉力试验机的工作原理
拉力试验机的工作原理
拉力试验机通过加载装置施加力量到试样上，然后测量试样发生形变或破坏时所受到的力，从而评估试样的力学性能。
其工作原理如下：
1. 加载装置：拉力试验机通过液压系统或电动机等装置产生力量，并将其施加到试样上。
液压系统通过液压缸产生压力，从而施加拉力。
电动机借助驱动装置将力量传递给拉伸杆，施加在试样上。
2. 力传感器：试样所受的力量通过内置的力传感器测量。
力传感器通常使用应变片、拉力传感电桥等技术，将试样上的受力转化为电信号。
这些电信号可被测量装置转换为力的大小。
3. 位移测量：为了评估试样的形变，在试验过程中需要测量试样的位移。
拉力试验机通常配备位移传感器或位移测量装置，可以测量试样的伸长量或位移。
这些位移数据可用于分析试样的应力-应变曲线。
4. 控制系统：拉力试验机通常配备一个控制系统，用于控制加载装置施加力的大小和速度。
这样可以确保试验过程中施加的力是准确可控的，以及实施预设的试验条件。
5. 数据采集和分析：拉力试验机通常通过电脑或数据采集系统来采集和记录试验过程中的数据，如力、位移和时间等。
这些数据可以用于分析试样的力学性能，如屈服强度、断裂强度、弹性模量等。
综上所述，拉力试验机通过加载装置施加力到试样上，通过测量力和位移来评估试样的力学性能。
控制系统确保施加的力是准确可控的，数据采集和分析则用于记录和分析试验数据。
电子拉力试验机的工作原理简介
离发生变化时 ， 带动光电编码器的轴旋转 ， 光电编码器就 会 有脉 冲信 号输 出 ， 再 由单 片 机对此 信 号进行 处理 ， 就 可
以得 出试验 的变 形量 。 １ ． ３ 横 粱位 移 的测量
显示器上反映出来 ； 另一方面将处理后 的信号与初始设 定值 进行 比较 ， 调 节横 梁移 动改 变输 出量 ， 并将调 整 后 的 输 出量 传递 给 伺 服控 制 系 统 ， 从而可达到恒速 率、 恒 应 变、 恒应力等高要求的控制需要 。下面对 电子拉力试验 机各组成部分的工作原理进行介绍 。
图 ７ 短 信 发 送 流 程 图
３ ． ４ 远程 访 问程 序设计 系统 基 于共 享变 量 和远程 面板 两 种 网络通 信方 式分
Ｔｈ ｅ Ｗ ｏ ｒ ｋ ｉ ｎ ｇ Ｐｒ ｉ ｎ ｃ ｉ ｐ ｌ ｅ Ｉ ｎ ｔ ｒ ｏ ｄ ｕ ｃ ｉｏ ｔ ｎ ｏ ｆ Ｅｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ ｃ Ｔｅ ｎｓ ｉ ｌ ｅ Ｔｅ ｓ ｉｎ ｔ ｇ Ｍａ ｃ ｈ ｉ ｎ ｅ
Ｗａ ｎ ｇ Ｗａ ｎ ｌ ｉ
通过 测力 传感 器 、 信 号 放 大器 和 数 据 处 理 系统 来 实
收 稿 日期 ： ２ ０ １ ５— ０ ３—２ ４
（ 下转第 ２ ３页）
胡 平 等： 温 湿 度无 线 远 程 监 测系 统 研制
５ 结 论
国。
经实 际。提 高 了效 率 及 数 据 准确 度 ， 降低 了成 本 。 系
器 国内外种 类 繁 多 ， 主要有筒状的 、 轮辐式 的、 Ｓ双 连 孑 Ｌ
伸、 压缩 、 弯曲等力学性能测试 ， 有测量范 围宽 、 精度高 、 响应 快等 特 点 ， 并 可对 试 验 数 据 进 行 实 时 显 示 记 录 、 打

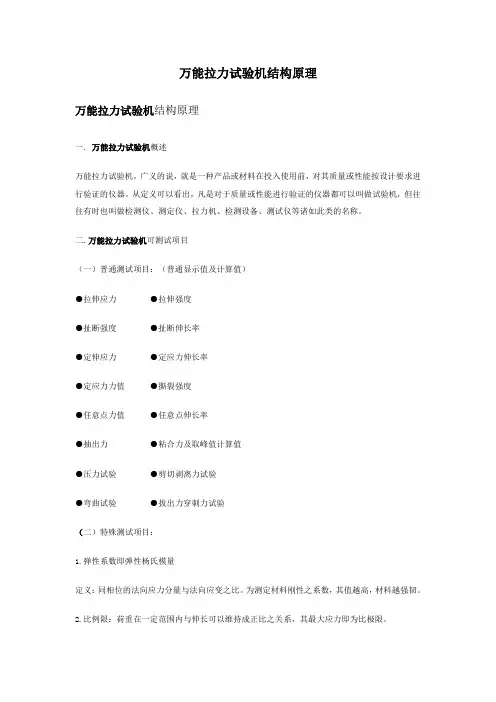

万能拉力试验机结构原理-万能拉力计
万能拉力试验机结构原理万能拉力试验机结构原理一. 万能拉力试验机概述万能拉力试验机，广义的说，就是一种产品或材料在投入使用前，对其质量或性能按设计要求进行验证的仪器。
从定义可以看出，凡是对于质量或性能进行验证的仪器都可以叫做试验机，但往往有时也叫做检测仪、测定仪、拉力机、检测设备、测试仪等诸如此类的名称。
二.万能拉力试验机可测试项目（一）普通测试项目：（普通显示值及计算值）●拉伸应力●拉伸强度●扯断强度●扯断伸长率●定伸应力●定应力伸长率●定应力力值●撕裂强度●任意点力值●任意点伸长率●抽出力●粘合力及取峰值计算值●压力试验●剪切剥离力试验●弯曲试验●拔出力穿刺力试验（二）特殊测试项目：1.弹性系数即弹性杨氏模量定义：同相位的法向应力分量与法向应变之比。
为测定材料刚性之系数，其值越高，材料越强韧。
2.比例限：荷重在一定范围内与伸长可以维持成正比之关系，其最大应力即为比极限。
3.弹性限：为材料所能承受而不呈永久变形之最大应力。
4.弹性变形：除去荷重后，材料的变形完全消失。
5.永久变形：除去荷重后，材料仍残留变形。
6.屈服点：材料拉伸时，变形增快而应力不变，此点即为屈服点。
屈服点分为上下屈服点，一般以上屈服点作为屈服点。
屈服（yield）：荷重超过比例限与伸长不再成正比，荷重会突降，然后在一段时间内，上下起伏，伸长发生较大变化，这种现象叫作屈服。
7.屈服强度：拉伸时，永久伸长率达到某一规定值之荷重，除以平行部原断面积，所得之商。
8.弹簧K值：与变形同相位的作用力分量与形变之比。
9.有效弹性和滞后损失：在拉力机上，以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时，测定试样收缩时恢复的功和伸张时消耗的功之比的百分数，即为有效弹性；测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百分数，即为滞后损失。
三. 万能拉力试验机主要计数指标A．荷重元：10－50KN区间选配B．力量解析度：1/10000C．力量准确度：≤0.5％D．力量放大倍数：7段自动切换E．位移解析度：1/1000F．位移准确度：≤0.5％G．金属引伸计解析度：1/1000H．金属引伸计准确度：≤0.5％I．大变形引伸计准确度：±1mmJ．速度范围：0.001－360mm/min（特殊测试速度亦可依客户需求定制）K．行走空间：950mm（不含夹持器、特殊测试空间亦可依客户需求定制）L．测试宽度：400mm（特殊测试宽度亦可依客户需求定制）M．使用电源:∮380V 50HZ。
拉力试验机原理
拉力试验机原理引言：拉力试验机是一种用于测量材料拉伸性能的仪器，广泛应用于材料科学、工程实验等领域。
本文将介绍拉力试验机的原理及其工作过程，以及其在工业生产和科学研究中的应用。
一、拉力试验机的原理拉力试验机的原理基于胡克定律，即拉伸力与材料的变形之间的关系。
根据胡克定律，拉伸力与材料的应变成正比。
拉力试验机利用这一原理，通过施加拉力来测量材料的拉伸性能。
二、拉力试验机的结构和工作过程拉力试验机一般由主机、夹具、传感器、控制系统等组成。
主机是拉力试验机的核心部件，负责施加拉力并记录变形数据。
夹具用于固定被测试材料，传感器用于测量拉力和变形。
拉力试验机的工作过程如下：1. 将被测试材料固定在夹具上，并调整夹具的位置，使被测试材料处于合适的位置。
2. 启动拉力试验机的控制系统，设置测试参数，如拉力大小、变形速率等。
3. 拉力试验机开始施加拉力，并同时记录拉力和变形数据。
4. 当达到设定的终止条件时，拉力试验机停止施加拉力，并记录最大拉力和断裂点的位置。
5. 根据记录的数据，可以计算出材料的抗拉强度、屈服强度、断裂强度等参数。
三、拉力试验机的应用拉力试验机在工业生产和科学研究中有着广泛的应用。
以下是拉力试验机的几个主要应用领域：1. 材料科学研究：拉力试验机可以用于评估不同材料的拉伸性能，例如金属、塑料、橡胶等。
通过对不同材料的拉伸实验，可以了解材料的强度、韧性、延展性等特性，为材料的选择和设计提供依据。
2. 工程实验：拉力试验机可以用于评估各种工程材料的性能，如混凝土、钢筋等。
通过对工程材料的拉伸实验，可以确定其在实际工程中的可靠性和安全性。
3. 质量控制：拉力试验机可以用于对产品的质量进行检测和控制。
例如，在汽车制造过程中，可以使用拉力试验机对汽车零部件的强度进行测试，以确保其符合标准要求。
4. 新材料研发：拉力试验机可以用于对新材料的性能进行评估。
例如，在新材料的研发过程中，可以使用拉力试验机对其拉伸性能进行测试，以确定其适用范围和潜在应用领域。
拉力试验机的工作原理
拉力试验机的工作原理
拉力试验机是一种用于测量物体抗拉强度和延伸性能的设备。
其工作原理基于牛顿第二定律和胡克定律。
拉力试验机的基本结构包括两个夹具，一个夹持试样的固定夹具和一个夹持被测试样的动态夹具。
试样固定夹具固定在机架上，而试样动态夹具由电机驱动向上或向下移动。
在进行试验之前，需要将试样固定在固定夹具上，并将试样动态夹具与试样连接。
然后，通过操作拉力试验机的控制系统，可以设定试验的相关参数，例如加载速度、加载方式等。
一旦试验开始，电机会在设定的加载速度下将试样动态夹具向上或向下移动，施加拉力于试样上。
此时，拉力载荷传递到试样上，试样会逐渐发生变形。
在试验过程中，通过传感器测量试样上的力和试样的变形。
根据牛顿第二定律，试样受到的拉力与试样的质量和加速度成正比。
根据胡克定律，试样的变形与施加在其上的拉力成正比。
拉力试验机通过测量试样上的力和变形，并结合上述原理，可以计算出试样的抗拉强度和延伸性能。
同时，拉力试验机还可以记录试验过程中的力和变形数据，以供进一步分析和报告。
总而言之，拉力试验机的工作原理基于牛顿第二定律和胡克定律，通过施加拉力和测量力与变形来测量试样的抗拉强度和延伸性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈拉力试验机工作原理
拉力实验机能对橡胶、塑料、纺织物、电线电缆、复合材料、皮革、防水卷材、无纺布、土工布、纸张等非金属材料及金属丝、金属箔、金属板材和金属棒材等中止拉伸、紧缩、弯曲、剥离、剪切等多项力学功用测试，有测量范围宽、精度高、照应快等特点，并可对实验数据中止实时显示记载、打印。
万能实验机普遍运用于质量监视、教学科研、航空航天、钢铁冶金、汽车、建工建材等范围。
虽然万能实验机作为实验室中最常用的力学检测仪器，用途十分普遍，俺们还须明白万能实验机的义务原理是什么，以及万能实验机系统结构组成。
一、万能实验机的控制系统
望文生义，就是控制实验机运作的系统，人们经过操作台可以控制实验机的运作，经过显示屏可以获知实验机的形状及各项实验参数，若设备衔接电脑，也可以由电脑完成各项功用并中止数据处置分析、实验结果打印。
实验机同电脑之间的通讯普通都是运用串行通讯方式，它经过计算机的串口中止通讯，此技术比较成熟、可靠，运用方便。
二、万能实验机的驱动系统
主要是用于实验机的横梁移动，其义务原理是由伺服系统控制电机，电机经过减速箱等一系列传动机构带动丝杆转动，从而抵达控制横梁移动的目的。
经过改动电机的转速，可以改动横梁的移动速度。
三、万能实验机的测量系统
1、横梁位移测量
其原理同变形测量大致相反，都是经过测量光电编码器的输出脉冲数来获得横梁的位移量。
2、力值测量
经过力气传感器、信号减少器和数据处置系统来完成测量，最常用的力气传感器是应变片式传感器。
所谓应变片式传感器，就是由应变片、弹性元件和补偿元件、防护罩、接线插座、加载件组成，能将某种机械量变成电量输出的器件。
应变片式的拉、压力传感器国际外种类单一，主要有筒状的、轮辐式的、S双连孔型的、十字梁式等传感器。
3、形变测量
形变测量装置上有两个夹头，经过一系列传动机构与装在测量装置顶部的光电编码器连在一同，当两夹头间的距离发作变化时，带动光电编码器的轴旋转，光电编码器就会有脉冲信号输出。
再由处置器对此信号中止处置，就可以得出试样的变形量。
众志检测仪器有限公司整理，转载请注明出处。
