02注塑产品变形解决办法

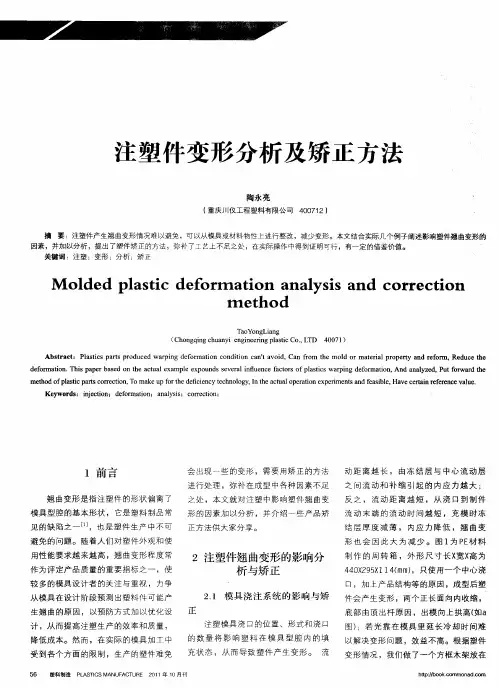

一、翘曲变形是指注塑制品的形状偏离了模具型腔的形状，它是塑料制品常见的缺陷之一。

出现翘曲变形的原因很多，单靠工艺参数解决往往力不从心。

结合相关资料和实际工作经验，下面对影响注塑制品翘曲变形的因素作简要分析。

二、模具的结构对注塑制品翘曲变形的影响。

在模具方面，影响塑件变形的因素主要有浇注系统、冷却系统与顶出系统等。

1．浇注系统注塑模具浇口的位置、形式和浇口的数量将影响塑料在模具型腔内的填充状态，从而导致塑件产生变。

流动距离越长，由冻结层与中心流动层之间流动和补缩引起的内应力越大；反之，流动距离越短，从浇口到制件流动末端的流动时间越短，充模时冻结层厚度减薄，内应力降低，翘曲变形也会因此大为减少。

一些平板形塑件，如果只使用一个中心浇口，因直径方向上的收缩率大于圆周方向上的收缩率，成型后的塑件会产生扭曲变形；若改用多个点浇口或薄膜型浇口，则可有效地防止翘曲变形。

当采用点浇口进行成型时，同样由于塑料收缩的异向性，浇口的位置、数量都对塑件的变形程度有很大的影响。

另外，多浇口的使用还能使塑料的流动比（L/t）缩短，从而使模腔内熔体密度更趋均匀，收缩更均匀。

同时，整个塑件能在较小的注塑压力下充满。

而较小的注射压力可减少塑料的分子取向倾向，降低其内应力，因而可减少塑件的变形。

2. 冷却系统在注射过程中，塑件冷却速度的不均匀也将形成塑件收缩的不均匀，这种收缩差别导致弯曲力矩的产生而使塑件发生翘曲。

如果在注射成型平板形塑件（如手机电池壳）时所用的模具型腔、型芯的温度相差过大，由于贴近冷模腔面的熔体很快冷却下来，而贴近热模腔面的料层则会继续收缩，收缩的不均匀将使塑件翘曲。

因此，注塑模的冷却应当注意型腔、型芯的温度趋于平衡，两者的温差不能太大（此时可考虑使用两个模温机）。

除了考虑塑件内外表的温度趋于平衡外，还应考虑塑件各侧的温度一致，即模具冷却时要尽量保持型腔、型芯各处温度均匀一致，使塑件各处的冷却速度均衡，从而使各处的收缩更趋均匀，有效地防止变形的产生。

因此，模具上冷却水孔的布置至关重要。

在管壁至型腔表面距离确定后，应尽可能使冷却水孔之间的距离小，才能保证型腔壁的温度均匀一致。

同时，由于冷却介质的温度随冷却水道长度的增加而上升，使模具的型腔、型芯沿水道产生温差。

因此，要求每个冷却回路的水道长度小于2米。

在大型模具中应设置数条冷却回路，一条回路的进口位于另一条回路的出口附近。

对于长条形塑件，应采用直通型水道。

（而我们的模具大多是采用S型回路----既不利于循环，又延长周期。

）3. 顶出系统顶出系统的设计也直接影响塑件的变形。

如果顶出系统布置不平衡，将造成顶出力的不平衡而使塑件变形。

因此，在设计顶出系统时应力求与脱模阻力相平衡。

另外，顶出杆的截面积不能太小，以防塑件单位面积受力过大（尤其在脱模温度太高时）而使塑件产生变形。

顶杆的布置应尽量靠近脱模阻力大的部位。

在不影响塑件质量（包括使用要求、尺寸精度与外观等）的前提下，应尽可能多设顶杆以减少塑件的总体变形（换顶杆为顶块就是这个道理）。

用软质塑料（如TPU）来生产深腔薄壁的塑件时，由于脱模阻力较大，而材料又较软，如果完全采用单一的机械顶出方式，将使塑件产生变形，甚至顶穿或产生折叠而造成塑件报废，如改用多元件联合或气（液）压与机械式顶出相结合的方式效果会更好（以后会用到）。

三、塑化阶段对制品翘曲变形的影响塑化阶段即由玻璃态料粒转化为粘流态熔体的过程（培训时讲过原料塑化的三态变化）。

在这个过程中，聚合物的温度在轴向、径向（相对螺杆而言）温差会使塑料产生应力；另外，注射机的注射压力、速率等参数会极大地影响充填时分子的取向程度，进而引起翘曲变形。

四、充填及冷却阶段对制品翘曲变形的影响熔融态的塑料在注射压力的作用下，充入模具型腔并在型腔内冷却、凝固。

此过程是注射成型的关键环节。

在这个过程中，温度、压力、速度三者相互耦合作用，对塑件的质量和生产效率均有极大的影响。

较高的压力和流速会产生高剪切速率，从而引起平行于流动方向和垂直于流动方向的分子取向的差异，同时产生“冻结效应”。

“冻结效应”将产生冻结应力，形成塑件的内应力。

温度对翘曲变形的影响体现在以下几个方面：（1）塑件上、下表面温差会引起热应力和热变形；（2）塑件不同区域之间的温度差将引起不同区域间的不均匀收缩；（3）不同的温度状态会影响塑料件的收缩率。

五、脱模阶段对制品翘曲变形的影响塑件在脱离型腔并冷却至室温的过程中多为玻璃态聚合物。

脱模力不平衡、推出机构运动不平稳或脱模顶出面积不当很容易使制品变形（前面已经讲过）。

同时，在充模和冷却阶段“冻结”在塑件内的应力由于失去外界的约束，将会以“变形”的形式释放出来，从而导致翘曲变形。

六、注塑制品的收缩对翘曲变形的影响注塑制品翘曲变形的直接原因在于塑件的不均匀收缩。

如果在模具设计阶段不考虑填充过程中收缩的影响，则制品的几何形状会与设计要求相差很大，严重的变形会致使制品报废（即收缩率的问题）。

除填充阶段会引起变形外，模具上下壁面的温度差也将引起塑件上下表面收缩的差异，从而产生翘曲变形。

对翘曲分析而言，收缩本身并不重要，重要的是收缩上的差异。

在注塑成型过程中，熔融塑料在注射充模阶段由于聚合物分子沿流动方向的排列使塑料在流动方向上的收缩率比垂直方向的收缩率大，而使注塑件产生翘曲变形（即各向异性）。

一般均匀收缩只引起塑料件体积上的变化，只有不均匀收缩会引起翘曲变形。

结晶型塑料在流动方向与垂直方向上的收缩率之差较非结晶型塑料大，而且其收缩率也较非结晶型塑料大，结晶型塑料大的收缩与其收缩的异向性叠加后导致影响结晶型塑料件翘曲变形的倾向较非结晶型塑料大得多。

七、残余热应力对制品翘曲变形的影响在注射成型过程中，残余热应力是引起翘曲变形的一个重要因素，而且对注塑制品的质量有较大的影响。

由于残余热应力对制品翘曲变形的影响非常复杂，这里就不赘述。

八、金属嵌件对制品翘曲变形的影响对放嵌件的注塑制品，由于塑料的收缩率远比金属的大，所以容易导致扭曲变形（有的甚至开裂）；为减少这种情况，可先将金属件预热（一般不低于100℃），再投入生产。

九、结论影响注塑制品翘曲变形的因素有很多，模具的结构、塑料材料的热物理性能以及成型过程的条件和参数均对制品的翘曲变形有不同程度的影响。

因此，对注塑制品翘曲变形的处理必须综合考虑上述因素。

TPU注塑成型工艺TPU模塑成型工艺有多种方法：包括有注塑、吹塑、压缩成型、挤出成型等，其中以注塑最为常用。

注塑的功能是将TPU加工成所要求的制件，分成预塑、注射和机出三个阶段的不连续过程。

注射击机分柱塞式和螺杆式两种，推荐使用螺杆式注射机，因为它有提供均匀的速度、塑化和熔融。

1、注射机的设计注射机料筒衬以铜铝合金，螺杆镀铬防止磨损。

螺杆长径比L/D=16~20为好，至少15；压缩比1~1。

给料段长度，压缩段，计量段。

应将止逆环装在靠近螺杆顶端的地方，防止反流并保持最大压力。

加工TPU宜用自流喷嘴，出口为倒锥形，喷嘴口径4mm以上，小于主流道套环入口，喷嘴应装有可控加热带以防止材料凝固。

从经济角度考虑，注射量应为额定量的40%~80%。

螺杆转速20~50r/min。

2、模具设计模具设计就注意以下几点：（1）模塑TPU制件的收缩率收缩受原料的硬度、制件的厚度、形状、成型温度和模具温度等模塑条件的影响。

通常收缩率范围为~cm。

例如，100×10×2mm的长方形试片，在长度方向浇口，流动方向上收缩，硬度75A比60D大2～3倍。

TPU硬度、制作厚度对收缩率的影响见图1。

可见TPU硬度在78A～90A之间时，制件收缩率随厚度增加而下降；硬度在95A～74D时制件收缩率随厚度增加而略有增加。

（2）流道和冷料穴主流道是模具中连接注射机喷嘴至分流道或型腔的一段通道，直径应向内扩大，呈2o以上的角度，以便于流道赘物脱模。

分流道是多槽模中连接主流道和各个型腔的通道，在塑模上的排列应呈对称和等距分布。

流道可为圆形、半圆形、长方形，直径以6~9mm为宜。

流道表面必须像模腔一样抛光，以减少流动阻力，并提供较快的充模速度。

冷料穴是设在主流道末端的一个空穴，用以捕集喷嘴端部两次注射之间所产生的冷料，从而防止分流道或浇口堵塞。

冷料混入型腔，制品容易产生内应力。

冷料穴直径8~10mm，深度约6mm。

（3）浇口和排气口浇口是接通主流道或分流道与型腔的通道。

其截面积通常小于流道，是流道系统中最小的部分，长度宜短。

浇口形状为矩形或圆形，尺寸随制品厚度增中，制品厚度4mm以下，直径1mm；厚度4~8mm，直径；厚度8mm以上，直径为~。

浇口位置一般选在制品最厚的而又不影响外观和使用的地方，与模具壁成直角，以防止缩孔，避免旋纹。

排气品是在模具中开设的一种槽形出气口，用以防止进入模具的熔料卷入气体，将型腔的气体排出模具。

否则将会使制品带有气孔、熔接不良、充模不满，甚至因空气受压缩产生高温而将制品烧伤，制件产生内应力等。

排气口可设在型腔内熔料流动的尽头或在塑模分型面上，为深、6mm宽的浇槽。

必须注意模具温度尽量控制均匀，以免制件翘曲和扭变。

模塑条件TPU最重要的模塑条件是影响塑化流动和冷却的温度、压力和时间。

这些参数将影响TPU制件的外观和性能。

良好的加工条件应能获得均匀的白色至米色的制件。

（1）温度模塑TPU过程需要控制的温度有料筒温度、喷嘴温度和模具温度。

前两种温度主要影响TPU的塑化和流动，后一种温度影响TPU的流动和冷却。

a．料筒温度料筒温度的选择与TPU的硬度有关。

硬度高的TPU熔融温度高，料筒末端的最高温度亦高。

加工TPU所用料筒温度范围是177~232℃。

料筒温度的分布一般是从料斗一侧（后端）至喷嘴（前端）止，逐渐升高，以使TPU温度平稳地上升达到均匀塑化的目的。

b．喷嘴温度喷嘴温度通常略低于料筒的最高温度，以防止熔料在直通式喷嘴可能发生的流涎现象。

如果为杜绝流涎而采用自锁式的喷嘴，则喷嘴温度亦可控制在料筒的最高温度范围内。

c．模具温度模具温度对TPU制品内在性能和表观质量影响很大。

它的高低决定于TPU的结晶性和制品的尺寸等许多因素。

模具温度通常通过恒温的冷却介质如水来控制，TPU硬度高，结晶度高，模具温度亦高。

例如Texin，硬度480A，模具温度20～30℃；硬度591A，模具温度30～50℃；硬度355D，模具温度40～65℃。

TPU制品模具温度一般在10～60℃。

模具温度低，熔料过早冻结而产生流线，并且不利于球晶的增长，使制品结晶度低，会出现后期结晶过程，从而引起制品的后收缩和性能的变化。

b．压力注塑过程是压力包括塑化压力（背压）和注射压力。

螺杆后退时，其顶部熔料所受到的压力即为背压，通过溢流阀来调节。

增加背压会提高熔体温度，减低塑化速度，使熔体温度均匀，色料混合均匀，并排出熔体气体，但会延长成型周期。
