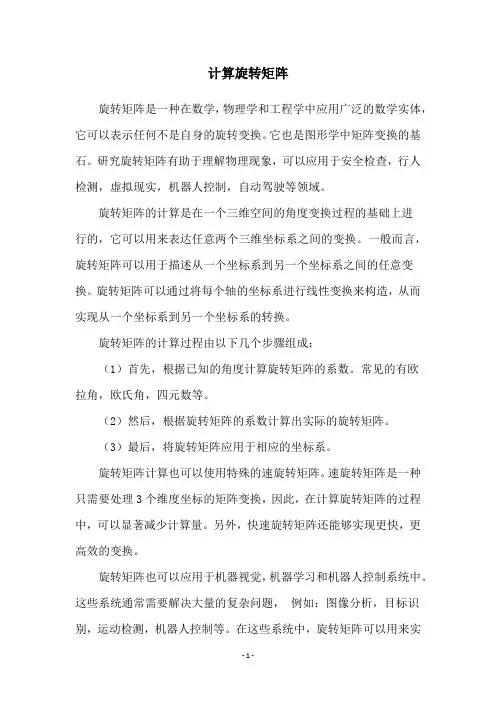

计算旋转矩阵

计算旋转矩阵旋转矩阵是一种在数学，物理学和工程学中应用广泛的数学实体，它可以表示任何不是自身的旋转变换。

它也是图形学中矩阵变换的基石。

研究旋转矩阵有助于理解物理现象，可以应用于安全检查，行人检测，虚拟现实，机器人控制，自动驾驶等领域。

旋转矩阵的计算是在一个三维空间的角度变换过程的基础上进行的，它可以用来表达任意两个三维坐标系之间的变换。

一般而言，旋转矩阵可以用于描述从一个坐标系到另一个坐标系之间的任意变换。

旋转矩阵可以通过将每个轴的坐标系进行线性变换来构造，从而实现从一个坐标系到另一个坐标系的转换。

旋转矩阵的计算过程由以下几个步骤组成：（1）首先，根据已知的角度计算旋转矩阵的系数。

常见的有欧拉角，欧氏角，四元数等。

（2）然后，根据旋转矩阵的系数计算出实际的旋转矩阵。

（3）最后，将旋转矩阵应用于相应的坐标系。

旋转矩阵计算也可以使用特殊的速旋转矩阵。

速旋转矩阵是一种只需要处理3个维度坐标的矩阵变换，因此，在计算旋转矩阵的过程中，可以显著减少计算量。

另外，快速旋转矩阵还能够实现更快，更高效的变换。

旋转矩阵也可以应用于机器视觉，机器学习和机器人控制系统中。

这些系统通常需要解决大量的复杂问题，例如：图像分析，目标识别，运动检测，机器人控制等。

在这些系统中，旋转矩阵可以用来实现数据转换，识别图像，检测运动，控制机器人等应用。

最后，我们可以使用旋转矩阵来计算3D图形的坐标变换。

3D图形的坐标变换通常包括平移，旋转，缩放，反射和旋转等操作。

为了实现这些变换，需要计算出3D图形的旋转矩阵，然后再执行3D图形的变换操作。

因此，旋转矩阵是一种重要的数学实体，它在数学，物理学，工程学，图形学，机器视觉，机器学习和机器人控制系统技术等领域中有着重要的作用。

不仅可以用于描述任意两个三维坐标系之间的变换，而且可以用于计算3D图形的坐标变换，从而更好地理解和描述物理现象。

绕x轴的旋转矩阵

绕x轴的旋转矩阵旋转矩阵是数学中一种重要的工具，用于描述物体在三维空间中的旋转变换。

其中，绕x轴的旋转矩阵是一种特殊的旋转矩阵，它可以将一个三维物体绕x轴进行旋转。

在三维几何中，我们可以将一个物体看作是由无数个点组成的集合。

而绕x轴的旋转矩阵则是通过改变这些点的位置，从而实现对物体的旋转。

具体来说，绕x轴的旋转矩阵可以将一个点(x, y, z)绕x轴旋转θ角度后得到新的点(x', y', z')。

在数学中，绕x轴的旋转矩阵可以使用以下公式来表示：```| 1 0 0 || 0 cos(θ) -sin(θ) || 0 sin(θ) cos(θ) |```其中，θ表示旋转的角度，cos(θ)和sin(θ)分别表示角度θ的余弦和正弦值。

通过矩阵乘法，我们可以将点(x, y, z)与旋转矩阵相乘，得到新的点(x', y', z')的坐标。

绕x轴的旋转矩阵的应用非常广泛。

在计算机图形学中，它被广泛用于三维模型的变换和动画效果的实现。

在机器人学中，它则被用于描述机器人臂的运动和姿态控制。

在物理学和工程学中，它被用于描述物体在空间中的运动和变形。

绕x轴的旋转矩阵可以帮助我们理解和描述许多实际问题。

例如，我们可以通过绕x轴的旋转矩阵来描述地球围绕太阳的公转运动，或者描述飞机绕纵轴旋转时的姿态变化。

除了绕x轴的旋转矩阵，我们还可以定义绕y轴和绕z轴的旋转矩阵。

这些旋转矩阵可以组合使用，从而实现更加复杂的旋转变换。

例如，我们可以先绕x轴旋转一定角度，然后再绕y轴旋转一定角度，最后再绕z轴旋转一定角度，从而得到完整的旋转变换。

绕x轴的旋转矩阵不仅仅是一种数学工具，它还具有一定的物理意义。

通过绕x轴的旋转矩阵，我们可以改变物体在空间中的朝向和姿态，从而实现各种各样的效果。

例如，我们可以通过绕x轴的旋转矩阵将一个平面上的物体旋转到立体空间中，或者将一个立体空间中的物体旋转到平面上。

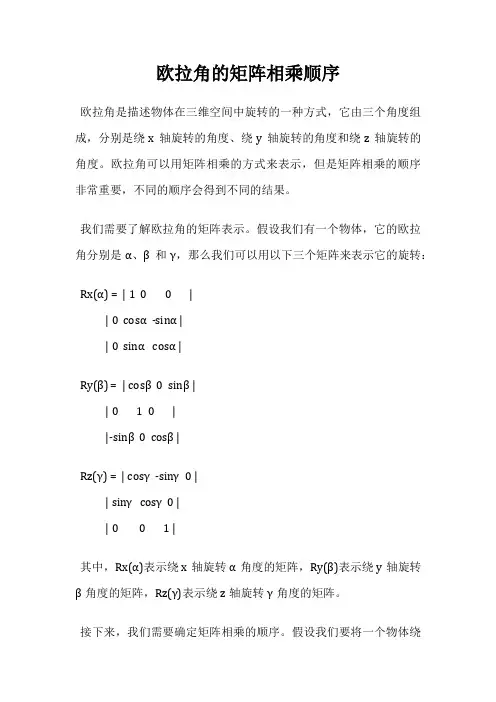

欧拉角的矩阵相乘顺序

欧拉角的矩阵相乘顺序欧拉角是描述物体在三维空间中旋转的一种方式，它由三个角度组成，分别是绕x轴旋转的角度、绕y轴旋转的角度和绕z轴旋转的角度。

欧拉角可以用矩阵相乘的方式来表示，但是矩阵相乘的顺序非常重要，不同的顺序会得到不同的结果。

我们需要了解欧拉角的矩阵表示。

假设我们有一个物体，它的欧拉角分别是α、β和γ，那么我们可以用以下三个矩阵来表示它的旋转：Rx(α) = | 1 0 0 || 0 cosα -sinα || 0 sinα cosα |Ry(β) = | cosβ 0 sinβ || 0 1 0 ||-sinβ 0 cosβ |Rz(γ) = | cosγ -sinγ 0 || sinγ cosγ 0 || 0 0 1 |其中，Rx(α)表示绕x轴旋转α角度的矩阵，Ry(β)表示绕y轴旋转β角度的矩阵，Rz(γ)表示绕z轴旋转γ角度的矩阵。

接下来，我们需要确定矩阵相乘的顺序。

假设我们要将一个物体绕x轴旋转α角度、绕y轴旋转β角度和绕z轴旋转γ角度，那么我们可以用以下公式来计算它的旋转矩阵：R = Rz(γ) * Ry(β) * Rx(α)这里的乘法顺序是从右往左，也就是先绕x轴旋转α角度，再绕y 轴旋转β角度，最后绕z轴旋转γ角度。

这个顺序也被称为“ZYX顺序”。

如果我们改变矩阵相乘的顺序，就会得到不同的结果。

例如，如果我们按照“XYZ顺序”来计算旋转矩阵，那么公式就变成了：R = Rx(α) * Ry(β) * Rz(γ)这里的乘法顺序是从左往右，也就是先绕z轴旋转γ角度，再绕y 轴旋转β角度，最后绕x轴旋转α角度。

这个顺序和“ZYX顺序”是完全不同的，因此得到的旋转矩阵也会不同。

欧拉角的矩阵相乘顺序非常重要，不同的顺序会得到不同的结果。

在实际应用中，我们需要根据具体情况来选择合适的顺序，以确保得到正确的旋转矩阵。

罗德里格旋转公式矩阵形式csdn

罗德里格旋转公式矩阵形式csdn 罗德里格旋转公式是一种在三维空间中进行旋转变换的常用方法。

它以其简洁而广泛应用于计算机图形学、机器人控制和计算机视觉等领域。

本文将以矩阵形式探讨罗德里格旋转公式，并结合实际例子解释其原理和应用。

首先，我们需要了解矩阵表示旋转的原理。

在三维空间中，一个旋转变换可以由一个3x3的矩阵表示。

这个矩阵被称为旋转矩阵，记作R。

罗德里格旋转公式通过将旋转矩阵分解为三个旋转轴的旋转矩阵的乘积来实现旋转变换。

具体来说，罗德里格旋转公式将一个旋转变换分解为绕三个坐标轴的旋转变换的乘积。

设一个向量v表示旋转前的位置，一个向量v’表示旋转后的位置，则有以下关系：v’ = Rv其中，R = Rx * Ry * Rz，分别表示绕x轴、y轴和z轴的旋转变换。

接下来，我们将详细介绍如何计算绕x轴、y轴和z轴的旋转矩阵。

绕x轴的旋转矩阵可以表示为：Rx =[1 0 0][0 cos(θ) -sin(θ)][0 sin(θ) cos(θ)]其中，θ表示旋转角度。

这个矩阵是根据正弦和余弦函数计算得到的。

类似地，绕y轴的旋转矩阵可以表示为：Ry =[ cos(θ) 0 sin(θ)][ 0 1 0][-sin(θ) 0 cos(θ)]最后，绕z轴的旋转矩阵可以表示为：Rz =[ cos(θ) -sin(θ) 0][ sin(θ) cos(θ) 0][ 0 0 1]通过将这三个旋转矩阵相乘，我们可以得到完整的旋转矩阵R，用于描述任意的旋转变换。

接下来，让我们通过一个实例来说明罗德里格旋转公式的应用。

假设我们有一个三维物体A，其初始位置为（1, 0, 0）。

现在，我们希望将它绕y轴顺时针旋转90度。

根据罗德里格旋转公式，我们可以先计算绕y轴旋转90度的旋转矩阵Ry，然后将初始位置（1, 0, 0）与旋转矩阵Ry相乘得到旋转后的位置。

根据Ry的公式，我们可以得到：Ry =[ 0 0 1][ 0 1 0][-1 0 0]将初始位置（1, 0, 0）与Ry相乘，得到旋转后的位置：v’ = Ry * v=[ 0 0 1][ 0 1 0][-1 0 0][ 1 0 0]=[ 0 0 1][ 0 1 0][-1 0 0]因此，我们得到了绕y轴顺时针旋转90度后的位置（0, 0, 1）。

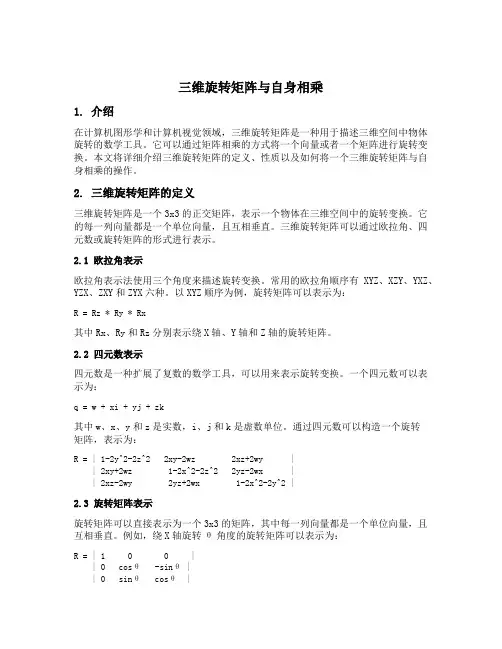

三维旋转矩阵与自身相乘

三维旋转矩阵与自身相乘1. 介绍在计算机图形学和计算机视觉领域，三维旋转矩阵是一种用于描述三维空间中物体旋转的数学工具。

它可以通过矩阵相乘的方式将一个向量或者一个矩阵进行旋转变换。

本文将详细介绍三维旋转矩阵的定义、性质以及如何将一个三维旋转矩阵与自身相乘的操作。

2. 三维旋转矩阵的定义三维旋转矩阵是一个3x3的正交矩阵，表示一个物体在三维空间中的旋转变换。

它的每一列向量都是一个单位向量，且互相垂直。

三维旋转矩阵可以通过欧拉角、四元数或旋转矩阵的形式进行表示。

2.1 欧拉角表示欧拉角表示法使用三个角度来描述旋转变换。

常用的欧拉角顺序有XYZ、XZY、YXZ、YZX、ZXY和ZYX六种。

以XYZ顺序为例，旋转矩阵可以表示为：R = Rz * Ry * Rx其中Rx、Ry和Rz分别表示绕X轴、Y轴和Z轴的旋转矩阵。

2.2 四元数表示四元数是一种扩展了复数的数学工具，可以用来表示旋转变换。

一个四元数可以表示为：q = w + xi + yj + zk其中w、x、y和z是实数，i、j和k是虚数单位。

通过四元数可以构造一个旋转矩阵，表示为：R = | 1-2y^2-2z^2 2xy-2wz 2xz+2wy || 2xy+2wz 1-2x^2-2z^2 2yz-2wx || 2xz-2wy 2yz+2wx 1-2x^2-2y^2 |2.3 旋转矩阵表示旋转矩阵可以直接表示为一个3x3的矩阵，其中每一列向量都是一个单位向量，且互相垂直。

例如，绕X轴旋转θ角度的旋转矩阵可以表示为：R = | 1 0 0 || 0 cosθ -si nθ || 0 sinθ cosθ |3. 三维旋转矩阵的性质三维旋转矩阵具有一些重要的性质，这些性质对于理解旋转矩阵的操作非常重要。

3.1 正交性旋转矩阵的每一列向量都是单位向量，且互相垂直。

这意味着旋转矩阵是一个正交矩阵，满足以下等式：R^T * R = I其中R^T表示R的转置，I表示单位矩阵。

已知旋转前和后的向量求三维旋转矩阵计算方法

已知旋转前和后的向量求三维旋转矩阵计算方法【实用版3篇】目录（篇1）一、引言二、旋转向量的概念三、三维旋转矩阵的计算方法1.利用线性代数和矩阵论2.利用旋转轴和旋转角3.利用四元数四、旋转矩阵的优点和缺点五、总结正文（篇1）一、引言在三维空间中，旋转是一个常见的几何变换。

给定一个旋转前后的向量，如何计算旋转矩阵呢？本文将介绍三种计算三维旋转矩阵的方法。

二、旋转向量的概念在三维空间中，一个向量可以通过旋转得到另一个向量。

旋转向量是指将一个向量绕某个坐标轴旋转一定的角度后得到的新向量。

旋转向量在三维空间中的应用广泛，例如在计算机图形学、机器人学等领域。

三、三维旋转矩阵的计算方法1.利用线性代数和矩阵论利用线性代数和矩阵论的方法可以求解三维旋转矩阵。

具体来说，可以利用旋转矩阵的性质，即旋转矩阵的行列式等于 1，以及旋转前后向量的点积相等。

通过这两个条件，可以列出方程组，求解出旋转矩阵。

2.利用旋转轴和旋转角另一种计算三维旋转矩阵的方法是利用旋转轴和旋转角。

给定旋转前后的向量，可以求出旋转轴，然后根据旋转轴和旋转角计算出旋转矩阵。

这种方法较为直观，但计算过程较为繁琐。

3.利用四元数四元数是一种用来表示三维旋转的数学工具，它可以表示为四个实数的组合。

利用四元数可以简便地计算三维旋转矩阵。

具体来说，可以将旋转向量表示为四元数，然后利用四元数的运算规则，求解出旋转矩阵。

四、旋转矩阵的优点和缺点旋转矩阵在计算三维旋转时具有一定的优点，例如计算过程较为简单，可以直接利用矩阵运算。

然而，旋转矩阵也存在缺点，例如无法直观地表示旋转的方向和角度，以及旋转矩阵中的元素不具有独立性。

五、总结本文介绍了三种计算三维旋转矩阵的方法，分别是利用线性代数和矩阵论、利用旋转轴和旋转角、利用四元数。

目录（篇2）一、引言二、旋转向量的概念三、三维旋转矩阵的计算方法1.以 x 轴为旋转轴的计算方法2.以 y 轴为旋转轴的计算方法3.以 z 轴为旋转轴的计算方法四、旋转矩阵的性质五、总结正文（篇2）一、引言在三维空间中，旋转是一个常见的几何变换，它可以将一个向量从一个位置旋转到另一个位置。

旋转角度的矩阵

旋转角度的矩阵旋转角度的矩阵是计算机图形学中一项非常基础的数学知识，关乎到3D图形的显示和变形，因此我们有必要深入了解角度矩阵。

一、什么是旋转角度的矩阵？旋转角度的矩阵是一个用来描述旋转向量和旋转角度的矩阵，旋转矩阵可以根据给定的角度和旋转向量，计算出对应的3D坐标系中的旋转变换。

二、旋转角度的矩阵的计算方法？矩阵的计算方法有很多种，其中常用的一种是将旋转向量沿X、Y、Z三个坐标轴分别旋转，再将旋转后的矩阵相乘得到旋转角度的矩阵表示。

具体步骤如下：1. 将旋转向量沿X轴旋转α角度：[1 0 0; 0 cos(α) -sin(α); 0 sin(α) cos(α)]2. 将旋转向量沿Y轴旋转β角度：[cos(β) 0 sin(β); 0 1 0; -sin(β) 0 cos(β)]3. 将旋转向量沿Z轴旋转γ角度：[cos(γ) -sin(γ) 0; sin(γ) cos(γ) 0; 0 0 1]4. 将三个旋转矩阵相乘：[R] = [Z][Y][X]三、常见的旋转角度的矩阵的应用？1. 三维游戏中的角色运动：使用旋转矩阵计算角色的移动姿态，实现3D游戏中的角色移动、跳跃等效果。

2. 三维建模：旋转矩阵可以用来变换3D物体的角度，实现物体的旋转、放大和缩小等操作。

3. 三维空间的识别与匹配：通过计算物体在三维空间中的旋转角度和角度矩阵，实现模型的识别和匹配。

四、如何优化旋转角度的矩阵？1. 使用四元数：四元数是一种比矩阵更快速的旋转表示方法，可以在旋转变换中达到更优质的效果。

2. 对称矩阵优化：对于对称的矩阵，可以通过存储对称矩阵的上/下半部分，以节省内存空间。

3. 多线程优化：将计算旋转角度的矩阵的代码分解成多个线程，以利用CPU多核心的计算能力。

总结：旋转角度的矩阵是3D图形学中一项基础的数学知识，它可以用来描述任意的三维坐标系相对于原始坐标系的旋转状态。

为了提高旋转矩阵的计算效率和准确率，我们可以通过使用四元数、对称矩阵优化和多线程优化等方法来提高算法的性能。

eigen 欧拉角旋转矩阵

eigen 欧拉角旋转矩阵
欧拉角（Euler angles）是描述物体在三维空间中旋转的一种方法。

在欧拉角系统中，旋转可以通过三个连续的旋转操作来实现，每个旋转操作绕着不同的旋转轴进行。

常见的欧拉角系统有三个轴的旋转顺序分别是XYZ、XZY、YXZ、YZX、ZXY
和ZYX。

旋转矩阵是将旋转操作表示为矩阵的形式。

在三维空间中，一个旋转矩阵可以表示为一个3x3的正交矩阵，其列向量（或行向量）构成了一个正交基。

旋转矩阵可以通过欧拉角来计算。

对于XYZ顺序的欧拉角，旋转矩阵可以表示为以下形式：
R = R_x * R_y * R_z
其中R_x、R_y和R_z分别是绕x、y和z轴旋转的旋转矩阵。

需要注意的是，由于matrix使用的是弧度制进行计算，所以在计算旋转矩阵之前，需将欧拉角转换为弧度。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

三维旋转矩阵的计算
旋转矩阵（Rotation matrix）是在乘以一个向量的时候有改变向量的方向但不改变大小的效果的矩阵。

旋转矩阵不包括反演，它可以把右手坐标系改变成左手坐标系或反之。

所有旋转加上反演形成了正交矩阵的集合。

在三维空间中，旋转变换是最基本的变换类型之一，有多种描述方式，如Euler 角、旋转矩阵、旋转轴/旋转角度、四元数等。

本文将介绍各种描述方式以及它们之间的转换。

1. 旋转矩阵
用一个3阶正交矩阵来表示旋转变换，是一种最常用的表示方法。

容易证明，3阶正交阵的自由度为3。

注意，它的行列式必须等于1，当等于-1的时候相当于还做了一个镜像变换。

2. Euler角
根据Euler定理，在三维空间中，任意一种旋转变换都可以归结为若干个沿着坐标轴旋转的组合，组合的个数不超过三个并且两个相邻的旋转必须沿着不同的坐标轴。

因此，可以用三个沿着坐标轴旋转的角度来表示一个变换，称为Euler角。

旋转变换是不可交换的，根据旋转顺序的不同，有12种表示方式，分别为：XYZ、XZY、XYX、XZX、YXZ、YZX、YXY、YZY、ZXY、ZYX、ZXZ、ZYZ，可以自由选择其中的一种。

对于同一个变换，旋转顺序不同，Euler角也不同，在指定Euler角时应当首先约定旋转顺序。

2.1 Euler角转化为旋转矩阵
不妨设先绕Z轴旋转γ，再绕Y轴旋转β，最后绕X轴旋转α，即旋转顺序为XYZ，旋转矩阵
3. 旋转轴/旋转角度
用旋转轴的方向向量n和旋转角度θ来表示一个旋转，其中
θ>0表示逆时针旋转。

3.1 旋转轴/旋转角度转化为旋转矩阵
设v是任意一个向量，定义
如下图所示
这样，我们建立了一个直角坐标系。

设u为v绕轴旋转后得到的向量，则有
R即为旋转矩阵。

进一步可表示为
4. 单位四元数(Unit quaternions)
四元数由Hamilton于1843年提出，实际上是在四维向量集合上定义了通常的向量加法和新的乘法运算，从而形成了一个环。

q称为单位四元数，如果||q||=1。

一个单位四元数可以表示三维旋转。

用单位四元数表示旋转可以保持一个光滑移动的相机的轨迹，适合动画生成。

4.1 旋转轴/旋转角度转化为单位四元数
根据旋转轴n和旋转角度θ，得到单位四元数q
4.2 单位四元数转化为旋转轴/旋转角度
4.3 单位四元数转化为旋转矩阵
4.4 四元数的性质
定义四元数的逆、乘法和除法，如下所示
根据该性质，我们可以对两个旋转变换q1和q2作线性插值，这相当于在四维空间中的超球面上对点q1和q2作球面线性插值。

也可以按下面的方法计算。
