电务设备道岔类作业指导书第一章道岔设备技术要求一、转辙机和密检器1 转辙机公共要求1.1 电动转辙机机壳侧面的两端与直股基本轨垂直距离的偏差：内锁闭道岔≤10mm；外锁闭道岔≤5mm。
1.2 各种转辙机安装水平、牢固、无老伤裂纹，内部清洁无异物。
1.3机内各部件安装牢固，接线端子及配线良好。
1.4安全遮断器的动静接点接触良好，通、断电源性能正常，在插入手摇把或钥匙时应可靠断开，非经人工恢复不得接通电路。
1.5转辙机加锁、密封良好、引线无脱落。
1.6高速铁路转辙机接地良好。
1.7视频缺口探头定标正确、固定良好。
2 S700K 型转辙机2.1 转辙机电源开关锁的通、断电源性能良好，摇把齿轮的轴用档圈无脱落，摇把档板、滚珠丝杠、摩擦连结器作用良好，滚珠丝杠轴向窜动量≤1mm。
2.2滚珠丝杠、动作杆、检测杆、齿轮组、锁闭块等保持油润。
2.3转辙机上、下两检测杆无张嘴和左右偏移现象。
2.4 TS-1接点表面清洁，外壳无裂纹。
2.5转辙机动作电流≤2A（54欧姆），故障电流≤3A。
2.6技术指标见（表一）：表一3 ZYJ系列转辙机3.1 公共部分3.1.1电机、油泵组、管路无异声，油箱油位保持在标尺上下标记之间；油管路及各接头部分连接牢固，无渗漏油。
3.1.2油缸、动作杆动作平稳、无颤抖、爬行现象。
3.1.3动、静接点组安装牢固，接点接触深度≥4mm；接点接触压力两侧均匀,接触良好，动接点手扳摆动量≤2mm。
3.1.4滚轮在动作板滚动灵活，落下时，与动作板间隙≥0.5mm。
3.1.5启动片不与动作板或动作板盖板磨卡，速动片快速切断动作接点性能良好；接点组拉簧弹力适当，作用良好。
3.1.6橡胶油管转角半径不小于150mm，槽道口封堵良好，槽道外管路胶管防护良好，油管外观无较大龟裂。
3.1.7锁闭杆（表示杆）平顺、无张口。
3.2 ZYJ7转辙机3.2.1 惯性轮与电机轴摩擦作用良好，手动检查不抱死；转辙机转换终了时，接点不反弹；3.2.2 溢流压力、动作时间等关键数据见（表二、表三、表四）：表二表三表四3.3 ZY（J）4转辙机3.3.1 表示杆平顺、无张口；主机缺口符合1.5±0.5mm标准，转换锁闭器符合4.0±1.5mm。
s700k施工作业指导书
中铁十一局集团电务有限公司兰武二线项目部施工作业指导书编号：LW-ZYZDS-03版本号：第1版S700K电动转辙机安装调试作业指导书编制：张磊审核：曹英德批准：万靖2004-04-20 编制2004-05-08 实施中铁十一局集团电务有限公司兰武二线项目部1.概述S700K型电动转辙机可用来操纵各种类型和规格的的道岔。
它可以安装在道岔的左侧或右侧，停电时可以手摇操作转辙机。
在道岔中取得了广泛的运用。
2.基本规定在进行S700K提速道岔的安装调试时，所依据施工方法及技术要求，严格按如下安装图进行：1、60kg/m钢轨12号Ⅱ型单开道岔外锁闭装置安装图图号：S9911；2、60kg/m钢轨12号Ⅱ型单开道岔转换设备（S700K）安装图图号：S9912；3、60kg/m钢轨12号单开道岔外锁闭装置安装图图号：S9823：4、60kg/m钢轨12号单开道岔转换设备（S700K）安装图图号：S9824；5、设计院所出提速道岔电路图。
3.S700K型电动转辙机构成简述（如下图）2122 21 20 19 18 17 16 151检测杆, 2．导向套筒, 3导向法兰,4遮断开关, 5地脚孔, 6开关锁, 7锁闭块, 8接地螺栓,9速动开关组10电缆密封装置, 11指示标, 12底壳, 13动作杆罩简, 14止挡片, 15保持器, 16插座, 17滚珠丝杠18电机19犀擦联结器,20摇把齿轮, 2l连杆, 22动作杆S700K转辙机的主要组成及作用1、底壳提供所有其它零部件的安装基础2、电动机提供动力3、带摩擦联结器变旋转运动为直线运动，过载保护滚珠丝杠4、保持联结器建立滚珠丝杠与动作杆间的连动关系5、锁闭块及锁舌转换接点开关．锁闭转辙机6、接点组转换接点7、动作杆传递转换力_到岔尖或心轨上8、检测杆检测道岔9、遮断开关安全接点，10、开关锁打开摇把孔，切断安全接点11、插座外部电缆的插入12、机盖保护机内零件13、缆惭封装固定并密封所引入的电缆4.施工机具5.施工过程5.1.工艺流程图5.2.施工准备5.2.1.人员准备1、施工负责人1人，信号工3人，主要负责道岔的机械安装；2、道岔调试：在道岔安装到位后，要对道岔进行机械和电路调试，室内配合1人，室外3人（其中2人精通电路，1人对于设备机械部分精通），调试时要求技术负责人对道岔的调试提供技术指导。

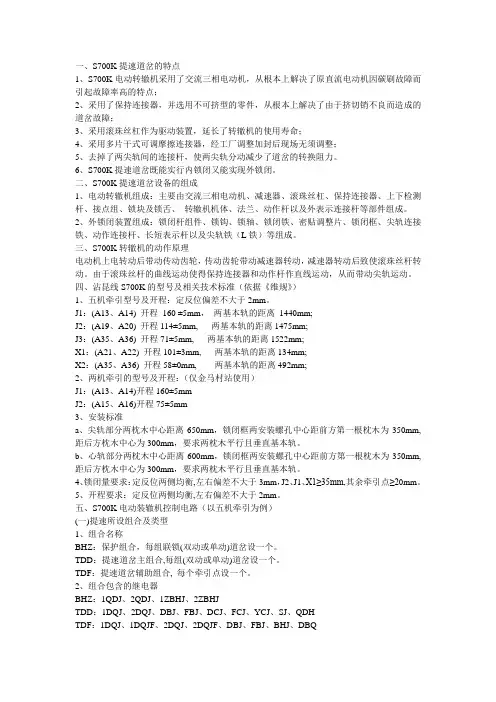

s700k提速道岔
一、S700K提速道岔的特点1、S700K电动转辙机采用了交流三相电动机，从根本上解决了原直流电动机因碳刷故障而引起故障率高的特点；2、采用了保持连接器，并选用不可挤型的零件，从根本上解决了由于挤切销不良而造成的道岔故障；3、采用滚珠丝杠作为驱动装置，延长了转辙机的使用寿命；4、采用多片干式可调摩擦连接器，经工厂调整加封后现场无须调整；5、去掉了两尖轨间的连接杆，使两尖轨分动减少了道岔的转换阻力。
6、S700K提速道岔既能实行内锁闭又能实现外锁闭。
二、S700K提速道岔设备的组成1、电动转辙机组成：主要由交流三相电动机、减速器、滚珠丝杠、保持连接器、上下检测杆、接点组、锁块及锁舌、转辙机机体、法兰、动作杆以及外表示连接杆等部件组成。
2、外锁闭装置组成：锁闭杆组件、锁钩、锁轴、锁闭铁、密贴调整片、锁闭框、尖轨连接铁、动作连接杆、长短表示杆以及尖轨铁（L铁）等组成。
三、S700K转辙机的动作原理电动机上电转动后带动传动齿轮，传动齿轮带动减速器转动，减速器转动后致使滚珠丝杆转动。
由于滚珠丝杆的曲线运动使得保持连接器和动作杆作直线运动，从而带动尖轨运动。
四、沾昆线S700K的型号及相关技术标准（依据《维规》）1、五机牵引型号及开程：定反位偏差不大于2mm。
J1：(A13、A14) 开程160 ±5mm，两基本轨的距离1440mm;J2：(A19、A20) 开程114±5mm, 两基本轨的距离1475mm;J3：(A35、A36) 开程71±5mm, 两基本轨的距离1522mm;X1：(A21、A22) 开程101±3mm, 两基本轨的距离134mm;X2：(A35、A36) 开程58±0mm, 两基本轨的距离492mm;2、两机牵引的型号及开程：（仅金马村站使用）J1：(A13、A14)开程160±5mmJ2：(A15、A16)开程75±5mm3、安装标准a、尖轨部分两枕木中心距离650mm，锁闭框两安装螺孔中心距前方第一根枕木为350mm,距后方枕木中心为300mm，要求两枕木平行且垂直基本轨。
S700K道岔转辙设备作业指导书

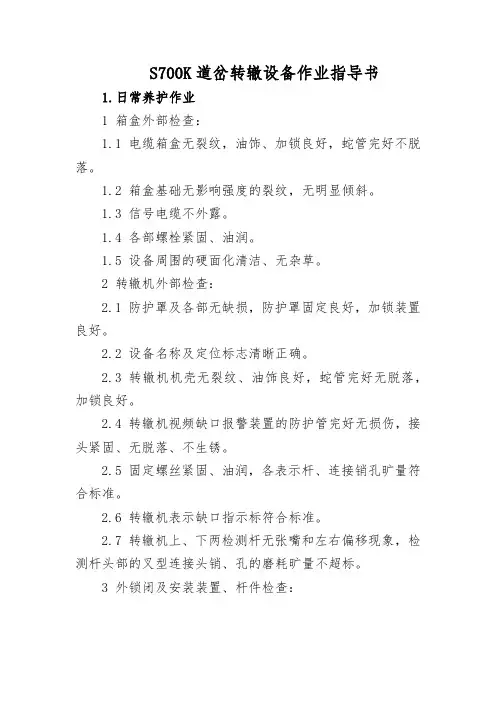

S700K道岔转辙设备作业指导书1.日常养护作业1 箱盒外部检查：1.1 电缆箱盒无裂纹，油饰、加锁良好，蛇管完好不脱落。
1.2 箱盒基础无影响强度的裂纹，无明显倾斜。
1.3 信号电缆不外露。
1.4 各部螺栓紧固、油润。
1.5 设备周围的硬面化清洁、无杂草。
2 转辙机外部检查：2.1 防护罩及各部无缺损，防护罩固定良好，加锁装置良好。
2.2 设备名称及定位标志清晰正确。
2.3 转辙机机壳无裂纹、油饰良好，蛇管完好无脱落，加锁良好。
2.4 转辙机视频缺口报警装置的防护管完好无损伤，接头紧固、无脱落、不生锈。
2.5 固定螺丝紧固、油润，各表示杆、连接销孔旷量符合标准。
2.6 转辙机表示缺口指示标符合标准。
2.7 转辙机上、下两检测杆无张嘴和左右偏移现象，检测杆头部的叉型连接头销、孔的磨耗旷量不超标。
3 外锁闭及安装装置、杆件检查：3.1 外锁闭装置及安装装置应安装方正、平顺，相关几何尺寸符合技术标准。
3.2 转辙机的动作杆与锁闭杆、连接杆成一条直线，并与岔枕保持平行。
3.3 外锁闭装置及安装装置、杆件外观无裂纹，锈蚀不超限。
3.4 外锁闭安装装置的紧固件、开口销、连接销、表示杆和锁闭杆螺母齐全、不松动，防松措施良好，开口销角度60°～90°，两臂劈开角度应基本一致。
3.5 安装装置绝缘完整，各类绝缘管、垫磨耗不超限。
3.6 转换设备中的各种传动拉杆、表示连接杆等螺纹部分的内、外调整余量应不小于10mm。
各种杆件销、孔旷动量不超标。
3.7 锁闭铁、锁钩与锁闭杆接触的摩擦面及运动范围内应保持清洁、油润、无锈蚀、无裂纹、无异物等，运动灵活，无卡阻。
3.8 表示拉杆的接头与尖端铁的连接应牢固、不松动，锁钩轴销不弯曲、轴向滑动效果良好。
3.9 外锁闭装置锁闭框下部两侧的限位螺丝（导向销）应有效插入锁闭杆两侧导向槽内，不得松脱、别卡。
3.10 限位块和锁闭框的距离在锁闭位置时调整在1～3mm。
S700K交流转辙机检修作业指导书
S700K交流转辙机检修作业指导书S700K 交流转辙机检修作业指导书目的对S700K电动转辙机的检修作业、电特性参数、测试、试验进行了详细说明，便于指导检修作业，提高S700K电动转辙机检修质量，达到可靠运用的目的。
适用范围S700K电动转辙机检修作业检修标准按《普速铁路信号维修管理实施细则》周期作业条件 1.按规定准备工具、材料齐全；2.按规定办理并携带相关手续；3.室内环境卫生防尘、防潮良好。
安全风险 1.正确使用、穿戴劳动保护用品；2.设备放置作业车上必须加装固定安全销；3.严格执行联劳协作工作要求；4.作业完毕后，检查各部螺丝紧固，开口销开口合格，油润良好；5.工具材料清点齐全。
防控措施1.作业中注意人身安全；2.精检細修，按标准执行；3.检修作业中按操作规程执行，时刻卡控质量安全关；4.作业完毕后，坚决执行“三级”验收制度。
作业工具工具：螺丝刀、电工刀、活口扳手、呆扳手、尖嘴钳、斜口钳、克丝钳、锉刀、套筒、钢卷尺、钢锯、手锤、扁铲、转辙机内特性测试仪、检修专用工具等。
材料：棉纱、砂纸、油脂等.S700K交流转辙机检修作业指导书流程作业项目作业内容、标准及图示检修准备入所内外观检查日常检修前，对被检修转辙机通过内外观检查，预测预判，针对可能存在的问题，提出检修要求。
检查信息认真做好记录！点前会明确检修作业负责人、作业人员、作业时间、地点、检修要求和安全注意事项；按照分工由工区当日负责人盯控。
作业人员清楚、标准明确！宣誓有害作业戴口罩，重点作业要盯控；同起同落防伤害，按章操作是关键。
工具、材料准备清点按照作业项目，检修人员对工具材料用品进行清点。
准备兆欧表、转辙机内特性测试仪！作业盯控1.作业前：了解作业人员的身体状况，精神状态，作业人员是否清楚作业内容以及准备工作是否完备。
2.作业中：盯控作业人员是否清楚作业标准且作业标准执行到位，作业质量是否达到质量标准要求，作业过程中发现质量问题及设备缺陷是否及时记录并克服，。
S700K道岔作业指导书
S700K道岔作业指导书S7OOK提速道岔巡检作业指导书1 主题内容及适用范围本作业指导书规定了S700K提速道岔巡检作业程序、项目、内容及技术标准。
本作业指导书适用于S700K提速道岔巡检工作（客专线路在天窗点内完成）。
2 作业目的发现并克服设备缺点、隐患，确保设备运用质量符合技术标准。
3 作业流程图4 巡检作业程序、项目、内容及技术标准4.1 作业前准备4.1.1召开作业准备会，工长布置巡检任务，明确作业地点、任务、作业人；4.1.2 组织开展安全预想，由安全员布置劳动和行车安全针对性措施；4.1.3 工具材料准备：联络工具（试验良好）、手锤、扳手、克丝钳、机油、棉纱等；4.1.4 穿着防护服、绝缘鞋。
4.2 登记联系4.2.1 驻站联络员佩戴《防护驻站联络证》到车站信号楼，经车站值班员签认后开始工作；在值台联系过程中必须认真执行《驻站联络员作业标准》，密切监视列车运行情况，及时通知现场防护员；4.2.2 驻站联络员必须按照《技规》、《行规》、《维规》有关要求和《电务部门作业在“运统—46”上登记、销记用语》样板，在《行车设备检查登记簿》（运统－46）内登记；注意事项：巡检作业前，作业人员应与驻站联络员互试联络工具，每组道岔巡检作业前应现场核对道岔号码正确。
4.3 外部检查4.3.1 箱盒外部检查：4.3.1.1 电缆箱盒无裂纹，油饰、加锁良好，蛇管完好不脱落；4.3.1.2 箱盒基础无影响强度的裂纹，倾斜度不得超过10mm；4.3.1.3 信号电缆不外露；4.3.1.4 各部螺栓紧固、油润，地线端子连接牢固；4.3.1.5 设备周围的硬面化清洁、无杂草。
4.3.2 转辙机、密贴检查器及下拉装置外部检查：4.3.2.1 防尘罩完好，固定良好；4.3.2.2 道岔号码及定位标记清晰；4.3.2.3 转辙机机壳无裂损、油饰完好，蛇管、油管完好不脱落，加锁良好；4.3.2.4 固定螺丝紧固、油润；4.3.2.5 转辙机及密贴检查器表示缺口表示缺口指示标对中,左右偏差小于0.5mm；4.3.2.6转辙机上、下两检测杆无张嘴和左右偏移现象,检测杆头部的叉型连接头销、孔的磨耗旷量不大于1mm。
