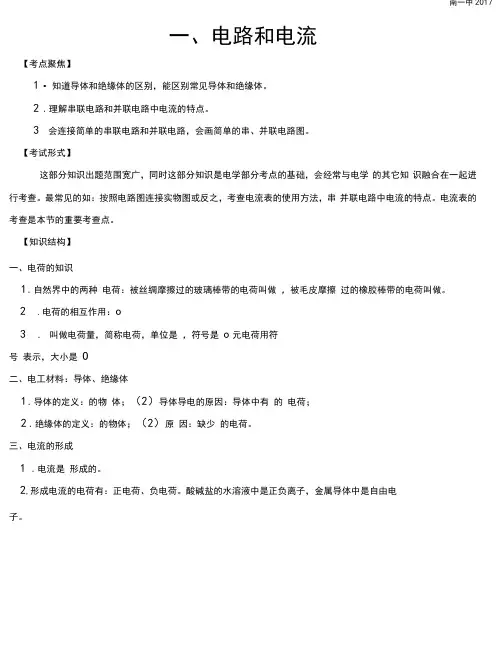

中考物理总复习电学导学案(全)

一、电路和电流【考点聚焦】1．知道导体和绝缘体的区别，能区别常见导体和绝缘体。

2．理解串联电路和并联电路中电流的特点。

3．会连接简单的串联电路和并联电路，会画简单的串、并联电路图。

【考试形式】这部分知识出题范围宽广，同时这部分知识是电学部分考点的基础，会经常与电学的其它知识融合在一起进行考查。

最常见的如：按照电路图连接实物图或反之，考查电流表的使用方法，串并联电路中电流的特点。

电流表的考查是本节的重要考查点。

【知识结构】一、电荷的知识1．自然界中的两种电荷：被丝绸摩擦过的玻璃棒带的电荷叫做，被毛皮摩擦过的橡胶棒带的电荷叫做。

2．电荷的相互作用：。

3．叫做电荷量，简称电荷，单位是，符号是。

元电荷用符号表示，大小是。

二、电工材料：导体、绝缘体1．导体的定义：的物体；（2）导体导电的原因：导体中有的电荷；2．绝缘体的定义：的物体；（2）原因：缺少的电荷。

三、电流的形成1．电流是形成的。

2．形成电流的电荷有：正电荷、负电荷。

酸碱盐的水溶液中是正负离子，金属导体中是自由电子。

四、电流的方向1．规定：为电流的方向。

2．电流的方向跟的方向相反。

3．在电源外部，电流的方向是从。

4．电流的效应：、、。

五、电路：1.定义：把、、、连接起来组成的电流的路径。

2．各部分元件的作用：（1）电源：的装置；（2）用电器：的设备；（3）开关：；（4）导线：作用，形成让电荷移动的通路。

3．电路的基本连接方式：、。

4．电路的状态：（1）通路：的电路；（2）开路：的电路；（3）短路：将导线直接连接在用电器或电源两端的电路。

七、电路图（统一符号、横平竖直、简洁美观）八、电流的测量1．单位及其换算：国际单位：安（A），常用单位毫安（mA）、微安（μA）单位的换算关系是：1A= mA= μA。

2．测量工具：（1）电流表；（2）量程和分度值；（3）读数方法；3．电流表的使用规则：（1）电流表必须在电路中，不能在电路中；（2）电流从电流表的流进，从流出；（3）连接电流表时要先用试触，再确定选用的量程。

九、电流的规律：（1）串联电路：，用公式表示为：；（2）并联电路：，用公式表示为：。

【方法归纳】电流表的使用可总结为（一查两确认，两要两不要）（1）一查：检查指针是否指在零刻度线上；（2）两确认：①确认所选量程。

②确认每个大格和每个小格表示的电流值。

（3）两要：一要让电流表串联在被测电路中；二要让电流从“＋”接线柱流入，从“－”接线柱流出；两不要：一不要让被测量电流超过所选量程，二不要不经过用电器直接接在电源上。

图 6 图7 图8 图 3图 4图1 图2【对应训练】1．一个电源、一个电铃、一只小灯泡、两个开关和若干导线组成的电路，只闭合一个开关时铃响灯不亮，只闭合另一个开关时灯亮铃不响，则开关都闭合时可能出现的情况是〔 〕 A ．铃响灯也亮 B.铃响灯不亮 C.铃不响灯亮 D.铃不响灯也不亮2．下列哪组物质都是导体 〔 〕 A.橡皮和人体 B.铅笔芯和红炽状态的玻璃 C.塑料尺和钢尺 D.纯水和盐水3．关于电流的方向，下列说法正确的是〔 〕A ．在金属导体中是自由电子定向移动形成的电流，所以自由电子定向移动的方向就是电流的方向B ．在导电溶液中有可能是自由移动的正、负离子，所以电流的方向不能确定C ．金属导体中的电流方向与其中的自由电子定向移动的方向相反 D.带电粒子移动的方向就是电流的方向4．图1是一只电流表的示意图，当使用电流表“+”和“0.6”两接线柱时，它的最小刻度表示 A ，指针指数是 A ；当使用电流表“+”和“3”两接线柱时，它的最小刻度表示 A ，指针指数是 A 。

5．白炽灯是根据电流的 效应制成的；我们骑的自行车车圈，电镀的很亮，电镀是利用了电流的 效应。

6．如图2所示的电路中，三个电流表的示数分别I 1、I 2、I 3，则它们的关系一定成立的是〔 〕A ．I 1=I 2=I 3 B.I 1<I 2<I 3 C.I 1=I 2+I 3 D.I 1>I 2>I 37．如图3所示的A 、B 、C 三个电路，哪个是串联电路？哪个是并联电路？8．对应如图4所示实物图，画出相应的电路图。

9. 用电流表测量灯泡L 1中的电流，下图中正确的是〔 〕10．在用电流表测“电流”的实验中，某同学用图6中的接法来测灯泡的电流 （1）该图测得的是B 灯的电流，其中电流表的连接有什么错误。

（2）现要测通过A 灯的电流，只允许变动原图中一根导线的一个端点的接线柱位置，请在图中用虚线画出。

（3）在第二问已改动的基础上，若要测量通过A 、B 两灯的电流之和，而且又只允许再变动一根导线上的一个端点的接线位置，请在图中再用虚线标出。

12．某同学用两只电流表A 1、A 2同时连入如图7所示的电路中测电流，结果发现两只电流表的指针位置是一样的，如图8所示，则电流表A 1和A 2的示数分别为 和 。

A B C D 图5图1二、电压和电阻【考点聚焦】1.电压表的正确使用。

2.串、并联电路中电压的特点。

3.决定电阻大小的因素。

4.电路故障的判断与分析。

5.滑动变阻器的使用。

【考试形式】电压表的正确使用是技能考查的重要知识点，电路分析和串、并联电路中电压的特点是电学计算的基础，影响电阻大小的因素，滑动变阻器的使用常以实验题形式出现。

【知识结构】一、电压的作用：电压使电路中形成了 ，也就是说是电压使 形成了电流，电压是由电源提供的。

二、电压的测量1．电压的单位及其换算：国际单位是：伏特（伏），符号是V ，常用单位还有KV 、mV ，换算关系是：1KV= V= mV 。

2．测量工具：电压表。

电压表的使用方法：（1）电压表必须 ；（2）电流从电压表的 流进，从 流出；（3）连接电压表时要先用 试触，再确定选用的量程。

三、常见的一些电压值：一节干电池的电压 ；一节蓄电池的电压 ；家庭电路电压 ；对于人体的安全电压 。

四、电压的规律：（1）串联电路： ，用公式表示为： ； （2）并联电路： ，用公式表示为： 。

五、电阻的定义： 。

六、电阻的单位及其换算：国际单位是：欧姆（欧），符号是Ω，常用单位还有MΩ、K Ω，换算关系是：1M Ω= K Ω= Ω七、影响导体电阻大小的因素：导体的电阻大小是由 、 和 决定的，还与 有关。

在其它因素相同的情况下，导体越长电阻 ；横截面积越小电阻 ；大多数导体温度升高时电阻增大，少数导体的电阻随温度的升高而减小。

八、变阻器1．滑动变阻器：（1）原理：通过改变连入电路中的 长度改变 ，从而改变电路中的 ；（2）用途： 和 ；（3）连接方法： ；2．电阻箱：拔插式电阻箱和旋盘式电阻箱，优点是可直接读出连入电路中的阻值。

【方法提示】1．关于电源、电流、电压三者关系。

电源在工作中不断使正极聚集正电荷，负极聚集负电荷，保持电路两端有一定的电压；电压的作用是使自由电荷发生定向移动形成电流的原因，电源是提供电压的装置；电路两端有电压，不一定有电流，但是电路中有电流通过，电路两端一定有电压。

2．注意区分电压表和电流表的异同点【对应训练】1．电源工作时，不断地使正极聚集正电荷，负极聚集负电荷，保持电路两端有一定的电压，这个电压可以使电路中的自由电荷发生 ，从而在电路中形成 ，所以说 是提供电压的装置。

2．当使用电压表的“＋”和“3”接线柱时，图1甲、乙两刻度盘上的示数分别是 V 和 V ；若用“＋”和“15”两个接线柱时，则图1示数分别是 V 和 V 。

3．下面关于电压的说法不正确的是〔 〕A ．某段导体中有电流时，在这段导体的两端一定有电压B ．在一段电路的两端如果有电压，在这段电路中就可能有电流C ．电压是产生电流的原因，在电路的两端如果没有电压，电路中就没有电流D ．电源的电压可以是电源负极聚集的负电荷通过电路流向正极，与正极聚集的正电荷中和4．关于电压表，下列说法中不正确的是〔 〕 A ．若不能预先估计被测电压的大小，应先用大量程试触B ．电压表必须并联在被测电路的两端C ．电流必须从电压表的“＋”接线柱流入，从“－”接线柱流出D ．绝对不允许不经用电器而把电压表直接连到电源两极上图3 图4 图6 图75．在图2中的“○”内填上适当的电流表或电压表的符号，并标明正负接线柱。

6．如图3所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表和电压表的示数都不变，请分析产生这一现象的原因？7．如图4所示，开关闭合后，灯泡发光，电压表和电流表分别测出了灯泡两端的电压和通过的电流，并且两表的示数分别不超过3V和0.6A。

（1）根据要求将图中实物图连接起来（2）画出电路图（3）电压表和电流表的示数各是 V, A。

8．如图5所示电路中，电源电压保持不变，滑动变阻器接入电路的是段；当滑片P向下移动时，电路中电阻，电流表的示数。

（填“变大”、“变小”或“不变”）9.将一段电阻为R的均匀电阻丝截成等长的2段，再将它们的端点紧紧缠在一起，合并后的电阻丝的电阻是原来的（）A．1倍 B．2倍 C．4倍 D．1/4倍10.如图6所示的电路中，闭合开关S，将滑动变阻器的滑片P向左移动，则电压表和电流表的示数将（）A．增大、减小 B．不变、增大 C．不变、减小 D．减小、增大。

11.如图7所示，给出了几种电路元件，要求用滑动变阻器来改变电路中的电流。

请完成下列问题：①设计电路图，并按电路图连接实物图。

②当电路中接入变阻器后，在闭合开关前，滑动片P应调到端。

③滑动变阻器的作用是。

④当接变阻器的和接线柱的两种情况下，变阻器不起变阻作用。

⑤请按照你的连接方法完成下表：滑片P的移动变阻器连入电路的电阻变化小灯泡L的亮度变化电流表的示数变化向左向右12.在温度一定的条件下，做“研究决定电阻大小因素”的实验时，采用了的方法，即每次选用两根合适的导线，测出通过它们的电流，然后进行比较得出结论。

下表给出了实验中所用到的导线的情况。

⑴为了研究导线电阻与材料是否有关，应选用的两根导线是。

⑵为了研究导线电阻与长度是否有关，应选择的两根导线是。

⑶为了研究导体电阻与横截面积是否有关，应选择的两根导线是。

导体代号 A B C D E F G材料锰铜钨镍铬丝锰铜钨锰铜镍铬丝长度(m) 1.0 0.5 1.5 1.0 1.2 1.5 0.5横截面积(mm)2 3.2 0.8 1.2 0.8 1.2 1.2 1.2图2图5图 3图 4图2三、欧姆定律【考点聚焦】1．电流与电压、电阻的关系。

2．欧姆定律表达式及其应用。

3．会用电压表、电流表测电阻。

【知识梳理】一、电流与电压和电阻的关系：通过探究发现：当 时，导体中的电流与其两端的电压 ；当 时，导体中的电流与它的电阻 。

二、欧姆定律的内容： ，用公式表示为： ，公式还可变形为： 和 。
