步进电机脉冲计算方法
步进电机每转脉冲计算公式
步进电机每转脉冲计算公式步进电机是一种将电脉冲信号转换为机械运动的电机，它的运动是以步进角为单位的。
步进电机每转脉冲计算公式是用来计算步进电机在接收到一定数量的脉冲信号后所转过的角度，这个公式对于控制步进电机的运动非常重要。
步进电机的工作原理是通过控制电流来使得电机的转子按照一定的步进角度旋转，这个步进角度通常是1.8度或者0.9度。
步进电机接收到的脉冲信号的数量决定了电机所转过的角度，而这个数量可以通过计算公式来确定。
步进电机每转脉冲计算公式可以表示为：步进角度 = 360 / (步进电机每转脉冲数)。
其中，步进电机每转脉冲数是指步进电机在接收到一定数量的脉冲信号后所转过的角度。
步进角度则是表示电机在接收到一定数量的脉冲信号后所转过的角度。
举个例子来说，如果一个步进电机的每转脉冲数为200，那么根据上面的公式，这个步进电机在接收到200个脉冲信号后所转过的角度就是360/200=1.8度。
同样的道理，如果一个步进电机的每转脉冲数为400，那么它在接收到400个脉冲信号后所转过的角度就是360/400=0.9度。
步进电机每转脉冲计算公式的应用非常广泛，特别是在需要精确控制步进电机运动的场合。
比如在机械加工、印刷设备、纺织设备、医疗设备等领域，步进电机都是非常重要的驱动元件。
而步进电机每转脉冲计算公式可以帮助工程师们精确地控制步进电机的运动，从而实现精密的加工和控制。
除了步进电机每转脉冲计算公式，还有一些其他因素也会影响步进电机的运动精度，比如步进电机的细分驱动、控制脉冲频率、负载惯性等。
在实际应用中，工程师们需要综合考虑这些因素，才能够实现对步进电机的精确控制。
总之，步进电机每转脉冲计算公式是控制步进电机运动的重要工具，它可以帮助工程师们精确地计算步进电机在接收到一定数量的脉冲信号后所转过的角度，从而实现对步进电机的精确控制。
在未来，随着科技的不断发展，步进电机的应用领域将会更加广泛，而步进电机每转脉冲计算公式也将会变得更加重要。
步进电机脉冲数量与运动距离的计算
步进电机脉冲数量与运动距离的计算步进电机是一种特殊的电动机，它通过接收电脉冲信号来进行准确的定量运动。
在实际应用中，计算步进电机的脉冲数量与运动距离是非常重要的。
首先，我们需要了解步进电机的基本工作原理。
步进电机是通过输入一定的脉冲信号来驱动电机转动的，每个脉冲信号让电机转动一定的角度，这个角度也称为步距角。
步距角可以通过电机的步距角度表给出，一般为1.8°或者0.9°。
脉冲数量与运动距离之间的关系可以通过以下公式计算：运动距离=步距角×脉冲数量例如，如果步距角为1.8°，脉冲数量为2000，则运动距离=1.8°×2000=3600°。
需要注意的是，上述公式适用于整步模式下的步进电机，即每次脉冲都使电机转动一个步距角。
然而，在实际应用中，常常使用细分驱动技术来使步进电机实现更高分辨率的运动。
细分驱动技术是通过在每个脉冲周期内增加更多的微小步距角来实现的。
例如，对于1.8°的步进电机，如果使用微细步驱动技术将每个步距角细分为10个微步距角，那么脉冲数量和运动距离的计算公式将变为：运动距离=(步距角/微步数)×脉冲数量例如，如果步距角为1.8°，微步数为10，脉冲数量为2000，则运动距离=(1.8°/10)×2000=360°。
这样，通过细分驱动技术，可以使步进电机的运动更加平滑和精确。
除了步距角和脉冲数量，还有其他因素也会影响步进电机的运动距离。
例如，电机的齿轮传动比例、导程以及驱动信号的频率等都会对运动距离产生影响。
一般来说，我们需要根据实际情况对步进电机的运动进行精确的建模和计算。
总结起来，计算步进电机的脉冲数量与运动距离是一个重要的工程问题。
通过了解步进电机的步距角和细分驱动技术，可以根据所需的运动距离来计算脉冲数量，并根据实际情况进行适当的调整和精确建模。
步进电机细分计算公式(二)
步进电机细分计算公式(二)步进电机细分计算公式步进电机是一种常见的机电设备，其通过控制脉冲信号的频率和顺序来实现转动。
在实际应用中，为了提高步进电机的分辨率和控制精度，需要对步进电机进行细分控制。
下面列举一些与步进电机细分计算相关的公式，并提供相应的例子进行解释说明。
步进电机细分计算公式1.单圈分辨率计算公式：Single Turn Resolution=Motor Steps Gear Ratio其中，Motor Steps表示电机总共的步数，Gear Ratio表示齿轮的比率。
这个公式是计算步进电机一圈的分辨率，即电机转动一圈时被细分的步数。
例如，一个步进电机有200个步进，与齿轮的比率为1：10，那么单圈分辨率为：Single Turn Resolution=20010=20Steps2.总细分分辨率计算公式：Total Resolution=Single Turn Resolution Microstep Setting其中，Microstep Setting表示微步细分设置。
这个公式是计算步进电机总的细分分辨率，即电机转动一圈时被细分的步数。
例如，对于上述的步进电机，微步细分设置为1/16，那么总细分分辨率为：Total Resolution=2016=Steps3.脉冲频率计算公式：Pulse Frequency=Motor Speed×Motor Steps 其中，Motor Speed表示电机转动的速度。
这个公式是计算步进电机的脉冲频率，即每秒钟发送给步进电机的脉冲数量。
例如，步进电机转动速度为1000转/分钟，步数为200，那么脉冲频率为：Pulse Frequency=1000×200=200000pulses/minute4.步进电机转速计算公式：Motor Speed=Pulse Frequency Motor Steps这个公式是计算步进电机的转速，即根据脉冲频率和电机步数计算电机的转速。
步进电机的驱动参数设置
步进电机的驱动参数设置1.设置步进驱动器的细分数，通常细分数越高，控制分辨率越高。
但细分数太高则影响到最大进给速度。
一般来说，对于模具机用户可考虑脉冲当量为0.001mm/P(此时最大进给速度为9600mm/min)或者0.0005mm/P(此时最大进给速度为4800mm/min);对于精度要求不高的用户，脉冲当量可设置的大一些，如0.002mm/P(此时最大进给速度为19200mm/min)或0.005mm/P(此时最大进给速度为48000mm/min)。
对于两相步进电机，脉冲当量计算方法如下：脉冲当量=丝杠螺距÷细分数÷200。
2.起跳速度：该参数对应步进电机的起跳频率。
所谓起跳频率是步进电机不经过加速，能够直接启动工作的最高频率。
合理地选取该参数能够提高加工效率，并且能避开步进电机运动特性不好的低速段;但是如果该参数选取大了，就会造成闷车，所以一定要留有余量。
在电机的出厂参数中，一般包含起跳频率参数。
但是在机床装配好后，该值可能发生变化，一般要下降，特别是在做带负载运动时。
所以，该设定参数最好是在参考电机出厂参数后，再实际测量决定。
.单轴加速度：用以描述单个进给轴的加减速能力，单位是毫米/秒平方。
这个指标由机床的物理特性决定，如运动部分的质量、进给电机的扭矩、阻力、切削负载等。
这个值越大，在运动过程中花在加减速过程中的时间越小，效率越高。
通常，对于步进电机，该值在100 ~ 500之间，对于伺服电机系统，可以设置在400 ~ 1200之间。
在设置过程中，开始设置小一点，运行一段时间，重复做各种典型运动，注意观察，如果没有异常情况，然后逐步增加。
如果发现异常情况，则降低该值，并留50%~100%的保险余量。
4.弯道加速度：用以描述多个进给轴联动时的加减速能力，单位是毫米/秒平方。
它决定了机床在做圆弧运动时的最高速度。
这个值越大，机床在做圆弧运动时的最大允许速度越大。
通常，对于步进电机系统组成的机床，该值在400~1000之间，对于伺服电机系统，可以设置在1000 ~ 5000之间。
步进电机脉冲数计算步进电机参数脉冲当量等的计算方法
步进电机脉冲数计算步进电机参数脉冲当量等的计算方法步进电机的脉冲数计算是通过电机参数和脉冲当量来进行的。
下面将详细介绍步进电机脉冲数的计算方法。
步进电机参数包括：步数、步距角和步数误差等。
其中，步数是指电机每转一圈所需的步数，也称为步进角度或步距角。
步距角指的是电机转动一步所需转动角度。
步数误差是指步进电机转动一定步数后实际转过的角度与理论转过的角度之间的误差。
脉冲当量是指每个脉冲信号对应的步数。
脉冲当量与电机的步数和步距角有关。
1.确定步数和步距角：步数通常可以在步进电机的规格书或技术资料中找到。
步距角可以通过360度除以步数来计算，也可以通过2π除以步数来计算。
例如，步进电机的步数为200步，计算步距角：步距角=360度/200步=1.8度/步2.确定电机的脉冲当量：脉冲当量通常由驱动器或控制器设置。
脉冲当量的设定值决定了每个脉冲信号所对应的步数。
例如，设定脉冲当量为5：脉冲当量=53.计算脉冲数：脉冲数是指完成指定的角度转动所需的脉冲信号数量。
脉冲数的计算公式为：脉冲数=角度/步距角*脉冲当量例如，要转动步进电机180度：脉冲数=180度/1.8度/步*5=500脉冲4.考虑步数误差：在实际应用中，步进电机的步数误差也需要考虑进去。
步数误差通常在电机的规格书或技术资料中给出。
例如，步进电机的步数误差为±5%：脉冲数=脉冲数*(1+步数误差)=500脉冲*(1+5%)=525脉冲通过以上计算方法，可以得到步进电机完成指定角度转动所需的脉冲数。
根据实际应用需求，可以设置相应的脉冲当量以及考虑步数误差来进行精确控制。
步进电机脉冲数量与运动距离的计算 (1)

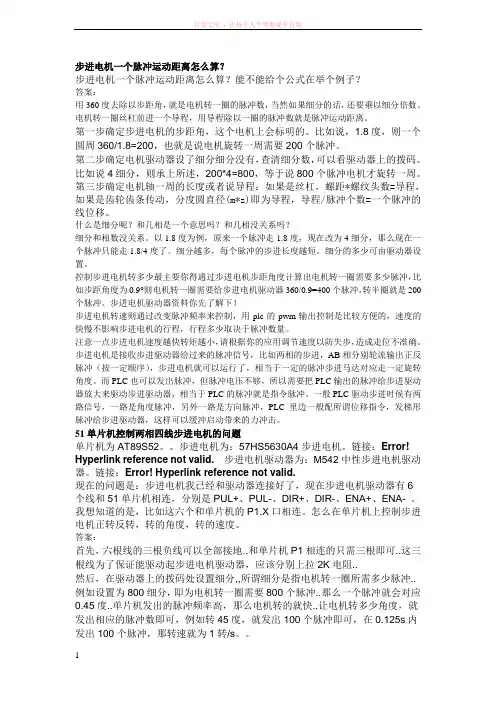

步进电机一个脉冲运动距离怎么算？步进电机一个脉冲运动距离怎么算？能不能给个公式在举个例子？答案：用360度去除以步距角，就是电机转一圈的脉冲数，当然如果细分的话，还要乘以细分倍数。
电机转一圈丝杠前进一个导程，用导程除以一圈的脉冲数就是脉冲运动距离。
第一步确定步进电机的步距角，这个电机上会标明的。
比如说，1.8度，则一个圆周360/1.8=200，也就是说电机旋转一周需要200个脉冲。
第二步确定电机驱动器设了细分细分没有，查清细分数，可以看驱动器上的拨码。
比如说4细分，则承上所述，200*4=800，等于说800个脉冲电机才旋转一周。
第三步确定电机轴一周的长度或者说导程：如果是丝杠，螺距*螺纹头数=导程，如果是齿轮齿条传动，分度圆直径(m*z)即为导程，导程/脉冲个数=一个脉冲的线位移。
什么是细分呢？和几相是一个意思吗？和几相没关系吗？细分和相数没关系。
以1.8度为例，原来一个脉冲走1.8度，现在改为4细分，那么现在一个脉冲只能走1.8/4度了。
细分越多，每个脉冲的步进长度越短。
细分的多少可由驱动器设置。
控制步进电机转多少最主要你得通过步进电机步距角度计算出电机转一圈需要多少脉冲，比如步距角度为0.9°则电机转一圈需要给步进电机驱动器360/0.9=400个脉冲，转半圈就是200个脉冲。
步进电机驱动器资料你先了解下！步进电机转速则通过改变脉冲频率来控制，用plc的pwm输出控制是比较方便的，速度的快慢不影响步进电机的行程，行程多少取决于脉冲数量。
注意一点步进电机速度越快转矩越小，请根据你的应用调节速度以防失步，造成走位不准确。
步进电机是接收步进驱动器给过来的脉冲信号，比如两相的步进，AB相分别轮流输出正反脉冲（按一定顺序），步进电机就可以运行了，相当于一定的脉冲步进马达对应走一定旋转角度。
而PLC也可以发出脉冲，但脉冲电压不够，所以需要把PLC输出的脉冲给步进驱动器放大来驱动步进驱动器，相当于PLC的脉冲就是指令脉冲。
步进电机脉冲当量计算公式
步进电机脉冲当量计算公式步进电机是一种特殊的电机，它通过不断地输入脉冲信号来驱动转子进行步进运动。
步进电机的脉冲当量是指每输入一个脉冲信号，转子转动的角度或距离。
在实际应用中，计算步进电机的脉冲当量是非常重要的，可以帮助我们准确控制电机的运动。
步进电机的脉冲当量计算公式如下：脉冲当量 = 360 / （步进角度× 步进电机驱动器的细分数）其中，步进角度是指步进电机每次接收到一个脉冲信号后转动的角度，通常为1.8度或0.9度。
细分数是指步进电机驱动器将每个步进角度细分的份数，通常为1、2、4、8、16等。
以一个1.8度步进角度、细分数为8的步进电机为例，我们来计算一下其脉冲当量：脉冲当量 = 360 / （1.8 × 8）= 25这意味着每输入25个脉冲信号，步进电机转动一周。
如果我们只想让步进电机转动半周，那么只需输入12.5个脉冲信号即可。
通过控制脉冲信号的输入数量，我们可以实现精确的步进电机控制。
步进电机的脉冲当量对于一些需要精确定位和控制的应用非常重要。
例如，机床和自动化设备中常常使用步进电机来控制工作台和刀具的移动，通过控制脉冲信号数量来实现精确定位和加工。
在3D打印机中，步进电机也被广泛应用于控制打印头的移动，通过控制脉冲信号数量来实现精确的打印。
除了步进角度和细分数，步进电机的脉冲当量还受到其他因素的影响。
例如，步进电机的驱动方式和驱动器的性能都会对脉冲当量产生影响。
驱动方式主要有全步进和半步进两种，全步进模式下，脉冲当量为步进角度乘以细分数；半步进模式下，脉冲当量为步进角度除以2再乘以细分数。
驱动器的性能则体现在其对脉冲信号的响应速度和精度上，高性能的驱动器可以提高步进电机的运动精度和稳定性。
在实际应用中，我们可以根据具体需求选择合适的步进电机和驱动器，并根据实际情况计算出脉冲当量。
同时，还需要注意控制系统的信号传输和处理的稳定性，以确保脉冲信号的准确性和可靠性。
步进电机脉冲数量与运动距离的计算
步进电机一个脉冲运动距离怎么算？步进电机一个脉冲运动距离怎么算？能不能给个公式在举个例子？答案：用360度去除以步距角，就是电机转一圈的脉冲数，当然如果细分的话，还要乘以细分倍数。
电机转一圈丝杠前进一个导程，用导程除以一圈的脉冲数就是脉冲运动距离。
第一步确定步进电机的步距角，这个电机上会标明的。
比如说，1.8度，则一个圆周360/1.8=200，也就是说电机旋转一周需要200个脉冲。
第二步确定电机驱动器设了细分细分没有，查清细分数，可以看驱动器上的拨码。
比如说4细分，则承上所述，200*4=800，等于说800个脉冲电机才旋转一周。
第三步确定电机轴一周的长度或者说导程：如果是丝杠，螺距*螺纹头数=导程，如果是齿轮齿条传动，分度圆直径(m*z)即为导程，导程/脉冲个数=一个脉冲的线位移。
什么是细分呢？和几相是一个意思吗？和几相没关系吗？细分和相数没关系。
以1.8度为例，原来一个脉冲走1.8度，现在改为4细分，那么现在一个脉冲只能走1.8/4度了。
细分越多，每个脉冲的步进长度越短。
细分的多少可由驱动器设置。
控制步进电机转多少最主要你得通过步进电机步距角度计算出电机转一圈需要多少脉冲，比如步距角度为0.9°则电机转一圈需要给步进电机驱动器360/0.9=400个脉冲，转半圈就是200个脉冲。
步进电机驱动器资料你先了解下！步进电机转速则通过改变脉冲频率来控制，用plc的pwm输出控制是比较方便的，速度的快慢不影响步进电机的行程，行程多少取决于脉冲数量。
注意一点步进电机速度越快转矩越小，请根据你的应用调节速度以防失步，造成走位不准确。
步进电机是接收步进驱动器给过来的脉冲信号，比如两相的步进，AB相分别轮流输出正反脉冲（按一定顺序），步进电机就可以运行了，相当于一定的脉冲步进马达对应走一定旋转角度。
而PLC也可以发出脉冲，但脉冲电压不够，所以需要把PLC输出的脉冲给步进驱动器放大来驱动步进驱动器，相当于PLC的脉冲就是指令脉冲。
