龙腾光学光扩散板详细简介
扩散板
扩散板是通过化学或物理的手段，利用声、光线在行径途中遇到两个折射率相异的介质时，发生折射、反射与散射的物理想象，通过在PMMA、PC、PS、PP等基材基础中添加无机或有机光扩散剂、或者通过基材表面的微特征结构的阵列排列人为调整声、光线、使声、光线发生不同方向的折射、反射、与散射，从而改变声、光的行进路线，实现入射声、光充分散色以此产生扩散的效果。
一、扩散板的种类根据光学原理分类,扩散板只分为两种,一种是会将光束角变大的一种是维持原来的角度根据材料分类，,玻璃、聚苯乙烯(PS)、聚碳酸脂(PC)、聚乙烯(PE)、聚丙烯(PP)、聚氯乙烯(PVC)、聚对苯二甲酸乙二醇酯(PET)、压克力(PMMA)、丙烯酸(MMA)....等等透光性聚合材料或合成材料都可以制造成不同用途的扩散材料。
扩散板的种类可分为气扩散板、声扩散板、液扩散板、光扩散板、味扩散板、光扩散板等，总之举凡能将分子均匀分散的材料都统称为扩散板气扩散板 --> 一般用于减低因气流流动所产生的声音,例如:汽车的消音器声扩散板 --> 一般用来消除声音因硬物阻挡而回音,例如:音乐厅的墙壁或天花板液扩散板 --> 一般用来将液体变为雾状或更小的分子使其均匀的分布出去,例如:温室用的水帘味扩散板 --> 一般用来消除或分散味道使其减轻,例如:防毒面具的滤罐或滤水器的消味滤罐光扩散板 --> 一般用来防止眩光使视觉得到一个舒适的环境,例如:照相机闪光灯前的扩散板以下特别介绍下声扩散板和光扩散板。
二、声扩散板声扩散板主要是把声波反射扩散至不同方向,避免引起声染色,声聚焦和驻波的声场问题,使音质更细腻,精确.是调音圣品,声学场所必备利器.立体扩散吸音板是在中密度板正面开形式立体三角或圆柱形的糟,背面开圆孔的结构吸声材料,饰面喷漆,背贴防火吸音布.应用范围：用于家庭影院、酒店、歌舞厅、夜总会、KTV包厢、音乐厅、多功能厅、演播室、录音室、影剧院、办公室、会议室、室内体育馆、图书馆、展览馆、课室、培训中心、审问室...等室内场所。

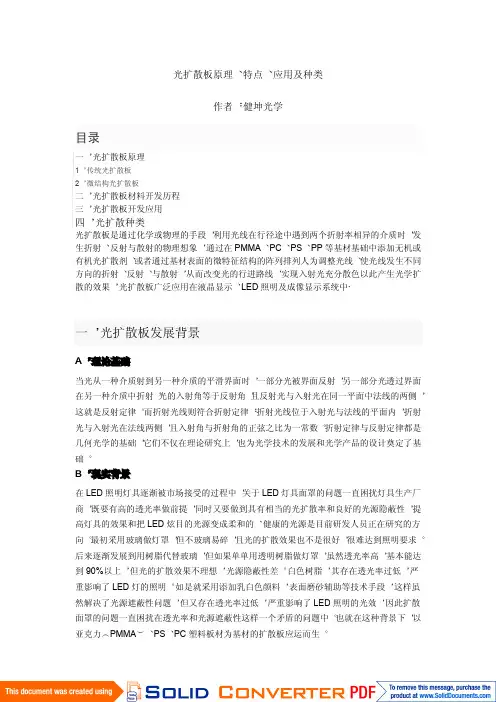

光扩散板原理、特点、应用及种类
光扩散板原理、特点、应用及种类作者：健坤光学目录一，光扩散板原理1，传统光扩散板2，微结构光扩散板二，光扩散板材料开发历程三，光扩散板开发应用四，光扩散种类光扩散板是通过化学或物理的手段，利用光线在行径途中遇到两个折射率相异的介质时，发生折射、反射与散射的物理想象，通过在PMMA、PC、PS、PP等基材基础中添加无机或有机光扩散剂、或者通过基材表面的微特征结构的阵列排列人为调整光线、使光线发生不同方向的折射、反射、与散射，从而改变光的行进路线，实现入射光充分散色以此产生光学扩散的效果，光扩散板广泛应用在液晶显示、LED照明及成像显示系统中·一，光扩散板发展背景A，理论基础当光从一种介质射到另一种介质的平滑界面时，一部分光被界面反射，另一部分光透过界面在另一种介质中折射。
光的入射角等于反射角，且反射光与入射光在同一平面中法线的两侧，这就是反射定律。
而折射光线则符合折射定律：折射光线位于入射光与法线的平面内，折射光与入射光在法线两侧，且入射角与折射角的正弦之比为一常数。
折射定律与反射定律都是几何光学的基础，它们不仅在理论研究上，也为光学技术的发展和光学产品的设计奠定了基础。
B，现实背景在LED照明灯具逐渐被市场接受的过程中，关于LED灯具面罩的问题一直困扰灯具生产厂商，既要有高的透光率做前提，同时又要做到具有相当的光扩散率和良好的光源隐蔽性，提高灯具的效果和把LED炫目的光源变成柔和的、健康的光源是目前研发人员正在研究的方向。
最初采用玻璃做灯罩，但不玻璃易碎，且光的扩散效果也不是很好，很难达到照明要求。
后来逐渐发展到用树脂代替玻璃，但如果单单用透明树脂做灯罩，虽然透光率高，基本能达到90%以上，但光的扩散效果不理想，光源隐蔽性差。
白色树脂，其存在透光率过低，严重影响了LED灯的照明。
如是就采用添加乳白色颜料，表面磨砂辅助等技术手段，这样虽然解决了光源遮蔽性问题，但又存在透光率过低，严重影响了LED照明的光效，因此扩散面罩的问题一直困扰在透光率和光源遮蔽性这样一个矛盾的问题中。
光扩散板原理特点应用及种类
光扩散板原理特点应用及种类光扩散板是一种用于光的散射和扩散的材料或装置，它能够使射入的光线呈现出均匀散射、扩散的特性。
在光学领域，光扩散板广泛应用于照明、显示、成像等方面，下面将详细介绍光扩散板的原理、特点、应用和种类。
一、原理：光扩散板的原理是通过改变光线的传播方向和散射角度，使得射入的光线均匀地散射到各个方向上，从而产生均匀的光散射效果。
光扩散板常见的原理有：表面散射原理、体积散射原理和光学多孔材料原理。
1.表面散射原理：光线在光扩散板表面发生反射时，由于表面的微观起伏或凹凸结构会引起光的散射，使得光线在散射过程中发生扩散。
2.体积散射原理：光线在穿过光扩散板时，会遇到其中杂质、气泡、晶界等微观结构，并因此产生散射，从而引起光线的扩散效应。
3.光学多孔材料原理：通过选择合适的光学多孔材料，可以使光线在材料内部的多孔结构中发生散射，达到扩散的效果。
二、特点：光扩散板具有以下几个特点：1.均匀扩散性：光扩散板能够将射入的光线均匀地散射到各个方向上，从而产生均匀的扩散效果。
2.高透光性：光扩散板一般采用高透光率的材料制作，可保证尽量多的光线通过，减少能量损失。
3.轻薄便携：光扩散板的材料常为轻薄的片状材料，易于加工和携带。
4.耐磨性：光扩散板通常需要具备高耐磨性，以保证长时间的使用寿命。
5.可定制性：光扩散板可以根据具体需求进行定制，如尺寸、形状、散射效果等。
三、应用：光扩散板在光学领域具有广泛的应用，主要应用于以下几个方面：1.照明领域：光扩散板常被用于LED照明中，通过将LED的点光源转化为均匀的平面光源，提高照明的均匀性和舒适度。
2.显示领域：光扩散板广泛应用于显示设备，如LCD（液晶显示屏）、OLED（有机发光二极管显示屏）等，通过扩散光线，减少屏幕上的亮度不均和视角受限等问题。
3.纤维光学：光扩散板可以用于光纤束出射端面的扩散和均匀化，使光束的亮度分布均匀，提高光输出效果。
4.成像和摄影：光扩散板可以用于变焦镜头的散景效果，产生背景的虚化和均匀的渐变效果，增加照片的艺术感。
光扩散板的材料特点及使用范围
光扩散板的材料特点及使用范围光扩散板是一种常用的光学元件，具有以下几个重要的材料特点：1.光散射性能：光扩散板能够将进入其表面的光线进行散射，使其在材料内部发生多次反射和折射，从而扩散光线的传播方向，达到均匀照明的效果。
2.透光性能：光扩散板在散射光线的同时，也需要保持一定的透光性能，以确保通过材料的光线可以满足照明或显示的要求。
3.抗紫外线性能：由于光扩散板常常需要直接暴露在室外环境中，因此，材料需要具备良好的抗紫外线性能，以延长使用寿命。
4.耐化学性能：光扩散板还需要具备一定的耐化学性能，能够抵抗大气、污染物等对材料的腐蚀，避免材料的变色、损坏等问题。
5.防静电性能：对于一些特定的应用场景，如显示器、光学仪器等，光扩散板需要具备良好的防静电性能，以避免静电对光学元件的影响。
光扩散板由于其独特的材料特点，广泛应用于各个领域，如：1.照明领域：光扩散板常常用于LED照明领域，通过将LED光源发出的光线进行扩散，达到均匀照明的效果。
在家庭、商业建筑、道路照明等领域得到广泛应用。
2.显示领域：光扩散板也常常用于显示器领域，如LCD、LED显示器中，通过扩散光线，提高显示效果的均匀性和观看角度。
3.光学仪器领域：许多光学仪器如投影仪、显微镜等需要使用光扩散板来提高成像质量和均匀性。
4.太阳能领域：光扩散板可以用于太阳能电池板的集光系统，通过扩散光线，提高光线的转化效率。
5.建筑装饰领域：光扩散板可用于建筑物的玻璃幕墙，通过扩散阳光，减少室内的直射光，提高采光品质和舒适度。
综上所述，光扩散板具有光散射性能、透光性能、抗紫外线性能、耐化学性能和防静电性能等特点，并在照明、显示、光学仪器、太阳能、建筑装饰等领域得到广泛应用。

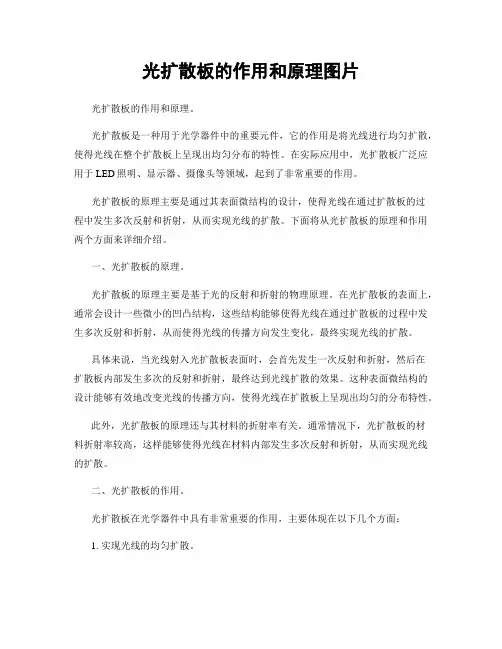

光扩散板的作用和原理图片
光扩散板的作用和原理图片光扩散板的作用和原理。
光扩散板是一种用于光学器件中的重要元件，它的作用是将光线进行均匀扩散，使得光线在整个扩散板上呈现出均匀分布的特性。
在实际应用中，光扩散板广泛应用于LED照明、显示器、摄像头等领域，起到了非常重要的作用。
光扩散板的原理主要是通过其表面微结构的设计，使得光线在通过扩散板的过程中发生多次反射和折射，从而实现光线的扩散。
下面将从光扩散板的原理和作用两个方面来详细介绍。
一、光扩散板的原理。
光扩散板的原理主要是基于光的反射和折射的物理原理。
在光扩散板的表面上，通常会设计一些微小的凹凸结构，这些结构能够使得光线在通过扩散板的过程中发生多次反射和折射，从而使得光线的传播方向发生变化，最终实现光线的扩散。
具体来说，当光线射入光扩散板表面时，会首先发生一次反射和折射，然后在扩散板内部发生多次的反射和折射，最终达到光线扩散的效果。
这种表面微结构的设计能够有效地改变光线的传播方向，使得光线在扩散板上呈现出均匀的分布特性。
此外，光扩散板的原理还与其材料的折射率有关。
通常情况下，光扩散板的材料折射率较高，这样能够使得光线在材料内部发生多次反射和折射，从而实现光线的扩散。
二、光扩散板的作用。
光扩散板在光学器件中具有非常重要的作用，主要体现在以下几个方面：1. 实现光线的均匀扩散。
光扩散板的主要作用是实现光线的均匀扩散。
在LED照明、显示器等应用中，通常需要使得光线能够均匀地照射到整个区域，这就需要使用光扩散板来实现光线的均匀扩散。
通过光扩散板的设计，能够使得光线在通过扩散板的过程中呈现出均匀分布的特性，从而满足实际应用的需求。
2. 提高光学器件的性能。
光扩散板能够提高光学器件的性能。
在LED照明、显示器等应用中，光扩散板能够使得光线的亮度均匀分布，减少了光线的反射和折射损耗，从而提高了光学器件的光利用率和亮度均匀性。
3. 改善视觉效果。
光扩散板还能够改善视觉效果。
在显示器、摄像头等应用中，光扩散板能够使得显示图像更加清晰、自然，减少了光线的反射和折射，从而改善了视觉效果。
扩散板的光学作用的原理
目前市场上的扩散板的种类很多，这种特殊的板材采用的是科学的生产工艺，在生产时将扩散剂通过工艺使均匀的分布在板材的内部，这样便可以实现一定的光学效果。
这种板材的光学作用原理。
在光照射到扩散板上以后，它内部的光扩散剂就会发挥作用，使部分光线发生折射、反射及散射等。
这样便可以确保透过的光线的纯度，也可以遮挡光源。
具体的光学作用原理是这样的：当光在发出后，会遇到介质，只要光遇到的介质与之前的不一样，不同的介质会产生不同的折射率，因此光会因为折射率的作用发生反射或折射，也会因为遮挡介质而发生穿透或被遮挡介质吸收，穿出的那部分光则被板材扩散出去。
对于这个遮挡介质来说，它的折射率越大，发生的色散就越强，透过扩散板的光量就会越小。
它对光的干涉越大，通过的光量也会受限制。
表面粗糙的介质，对光的阻碍性也大。
遮挡介质的折射率以及离光源的位置也会影响光的扩散角度。
对于角度大的，透过的光量很少，不适合用来照明用。
扩散板
扩散板—扩散板种类、扩散板原理及扩散板光学特征和应用作者：健坤光学扩散板是通过化学或物理的手段，利用声、光线在行径途中遇到两个折射率相异的介质时，发生折射、反射与散射的物理想象，通过在PMMA、PC、PS、PP等基材基础中添加无机或有机光扩散剂、或者通过基材表面的微特征结构的阵列排列人为调整声、光线、使声、光线发生不同方向的折射、反射、与散射，从而改变声、光的行进路线，实现入射声、光充分散色以此产生扩散的效果。
一，扩散板的种类根据光学原理分类,扩散板只分为两种,一种是会将光束角变大的一种是维持原来的角度根据材料分类，,玻璃、聚苯乙烯(PS)、聚碳酸脂(PC)、聚乙烯(PE)、聚丙烯(PP)、聚氯乙烯(PVC)、聚对苯二甲酸乙二醇酯(PET)、压克力(PMMA)、丙烯酸(MMA)....等等透光性聚合材料或合成材料都可以制造成不同用途的扩散材料。
扩散板的种类可分为气扩散板、声扩散板、液扩散板、光扩散板、味扩散板、光扩散板等，总之举凡能将分子均匀分散的材料都统称为扩散板气扩散板-->一般用于减低因气流流动所产生的声音,例如:汽车的消音器声扩散板-->一般用来消除声音因硬物阻挡而回音,例如:音乐厅的墙壁或天花板液扩散板-->一般用来将液体变为雾状或更小的分子使其均匀的分布出去,例如:温室用的水帘味扩散板-->一般用来消除或分散味道使其减轻,例如:防毒面具的滤罐或滤水器的消味滤罐光扩散板-->一般用来防止眩光使视觉得到一个舒适的环境,例如:照相机闪光灯前的扩散板以下特别介绍下声扩散板和光扩散板。
二，声扩散板声扩散板主要是把声波反射扩散至不同方向,避免引起声染色,声聚焦和驻波的声场问题,使音质更细腻,精确.是调音圣品,声学场所必备利器.立体扩散吸音板是在中密度板正面开形式立体三角或圆柱形的糟,背面开圆孔的结构吸声材料,饰面喷漆,背贴防火吸音布.应用范围：用于家庭影院、酒店、歌舞厅、夜总会、KTV包厢、音乐厅、多功能厅、演播室、录音室、影剧院、办公室、会议室、室内体育馆、图书馆、展览馆、课室、培训中心、审问室...等室内场所。
扩散板简介
• 將一些具散射的透明顆粒材料在射 出成型時直接註入導光板內部,利用其濃 度的不同對光源作有效率的出射調制,均 勻分布在導光板發光區間,減低光源仍留 在導光板內耗.
• 擴散板的作用除了修正光進行的角 度外,對於破壞全反射面的光學結構亦具 有覆蓋的作用,控制亮度發生不均勻.
霧霧的,它只是擴散光線的一和特性,它的 比率越大,特性就越好.
下擴散板: 透過率必需要高. 上擴散板: 云量必需要高.
上擴散板 下擴散板
壓克力
擴散與平行光透過率.
擴散透過率
平行光透過率
多種擴散板構成.
• 单一擴散板構成: 使用高云量擴散板. • 雙層擴散板構成: 下擴散板使用低擴散
透過率的擴散板,上擴散板使用高云量擴 散板. • 配合LensFilm的擴散板: 選低擴散透過
• 常見的不良現象: 上下擴散片; <正面滑,背 面粗>刮傷,折傷,髒污, 異物.
<五> PET之概念及優缺點.
• 概念: PET(Polyetiylenterephthalate) PET是結 晶性熱可塑Polyester的一種.
• 優點: 1) 最安定.
2) 耐熱性高. 3) 彈性系數高.oreepProperty低,機械的強度優. 4) 延伸特性優,纤維,膜片,制瓶加工是比較容易. 5) 電氣特性是優而且在大的溫度范圍下比較 安定. 6) 耐藥品性,耐油性都優. 7) 造成應力裂傷的機會非常小.
• 每個廠商所需的擴散片不可能相同. EX, PC 150(惠和), W系列(積水)要的是PC基板加擴散 Coating, 而75PBA,100系列(木本)所需的是PET 基板加擴散Coating這種.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2
85M 和 88 98
1.5
3
80M 2.0 85 98 筒灯
4
70M 2.0 78 100 筒灯
效果图
PDF 文件使用 "pdfFactory Pro" 试用版本创建
高透过型（90M 和 85M 系列） 90M 透光率>90% LED 筒灯 雾度 98.3% 85M 透光率 85% LED 面板灯（与导光板配合使用）、LED 平板筒灯 雾度 100% 高扩散型（70M 和 80M 系列）透光率都在 80%以上 70M 直下式 LED 面板灯、吸顶灯灯罩、球泡灯、直下式液晶显示背光 雾度 100% 80M 超高扩散型，适用于 LED 距光扩散板距离较近的应用 雾度 100% 龙腾光学 光扩散板具有如下特点： 1、更高透光率； 2、色温不漂移、显色指数不下降； 3、同等光源的情况下可以获得更高的亮度。
电话：0755-33686298 传真：0755-33686276
Email：ltallenlong@
PDF 文件使用 "pdfFactory Pro" 试用版本创建
主要应用： 1、LED 面板灯（平板灯）、LED 筒灯、LED 灯具面罩； 2、吸顶灯罩、球泡灯罩等； 3、直下式照明系统； 4、液晶电视背光。
提供厚度 1.5mmm 和 2mm 产品，标准尺寸 2440×1220mm，特殊规格及厚度可订制。
深圳龙腾光学有限公司龙显立
手机：13510557549
QQ:467341216
主要应用： 1、LED 面板灯(平板灯）、平板筒灯等平面照明产品； 2、吸顶灯罩,球泡灯罩等; 3、液晶显示直下式背光系统； 4、直下式照明系统等。
序
龙腾光学扩散板图片
规格型 厚度 透光 雾 最佳
号
QQ：467341216
号
mm 率% 度% 用途
1
90M
2.0 和 1.5
91.4
98
平板 灯
筒灯 2.0
龙腾光学光扩散板简介
龙腾光学光扩散板是我司开发生产的具有世界领先水平的产品。该产品拥有目前业内最高的全光线透过 率，同时该产品不改变所使用 LED 的色温及显色指数，更真实还原 LED 本色。该产品具有良好的拉伸性能， 可吹塑灯罩、LED 球泡灯等产品，可大副提升亮度。
龙腾光学光扩散板具有如下特点： 1、更高透光率； 2、色温不漂移、显色指数不下降，完全保持所使用 LED 灯的本色； 3、在同等光源的情况下获得更高的亮度； 4、同等亮度的条件下有效降低光源的能耗。
