如何设计一线通方案及安装调试方法
一线通使用说明手册
一线通一线通监控传输系统使用手册深圳市秋田科技有限公司二00七年十月一日第6版目录安全注意事项 (3)一、概述 (4)特性 (4)二、拓扑图 (5)三、综合器的构成及操作 (7)四、集成器的构成及操作 (10)五、插入器和混合器的构成及操作 (13)六、均衡器构成及操作 (15)七、F端头制作方法 (17)八、调试方法及常见问题 (18)九、产品售后维保事项 (20)\ 附页。
21安全注意事项：1.阅读操作说明：在操作设备之前，请仔细阅读所有的安全操作说明。
2.遵守操作规程：请务必遵守所有的操作规程。
3.清洁：在清洁设备之前，请将电源插头从插座上拔掉然后用湿抹布擦干净，请注意不能使用液体或喷雾式清洁剂。
4.防水和防潮：请不要在有水或潮湿的地方安置产品。
5.安全放置：请将产品放置在安全，牢固的地方。
必要时，请询问本产品的经销商。
6.通风环境：为保证设备的正常运行，请勿将产品放在靠近热源的地方，除非配有专门的通风散热设备，或按照经销商的建议进行。
7.防止固体和液体进入产品内部：防止让任何性质的固体、液体进入产品内部，以免造成接近高压或零件短路而引起火灾或触电。
8.维护、维修：请不要试图拆开产品外壳进行维修，以免遇到触电或其它危险。
需要拆开产品外壳时，应请专业的技术人员进行。
9.更换零部件：当需要更换零部件时，必须请维修技术员进行，更换用的零件必须是由本产品经销商提供或与原来零件有相同特性的零件。
严格禁止采用不合格的代换零件，否则可能引起火灾和触电或其它危险。
10.安全检查：当完成任何对产品的维护、维修工作后，一定要请维修技术员对其进行安全检查，以确保产品处于正常工作状态。
11.保存使用说明书：请妥善保存使用说明书，以备日后参考。
一、概述1、系统组成一线通监控传输系统主要由一线通前端设备、一线通连接设备、一线通后端设备组成。
系统前端设备分为：①、视、音频综合器（CH-XT312、CH-XT312A、CH-XT314）○2控制、报警型综合器（CH-XT320C、CH-XT320BC、CH-XT320B、CH-XT320AC）○3馈电型综合器（CH-XT320V、CH-XT320VC）○4控制子机（CH-XT360）系统连接设备分为：SYWV同轴电缆、插入器（SB-112、SB-210）混合器（SB-204E、SB-306E、SB-408E、SB-610E、SB-8PF）均衡器（CH-XT205、CH-XT206）。
“一线通”方案
可否用户在不挂线或不 回拨的方法下直接输入 卡号及密码完成所交易?
一、“一线通”支付方案概述
应用银联IVR付平台 银行
$
丏线
语音链路转接
备注： 1、系统通过互联网与语音两个通道分别传输用户敏感信息，确保数据不被 同时拦截； 2、通过语音链路转接技术实现用户通话不被中断，同时商户端不留存用户 敏感信息。
资金清分流程：
客户个人银行卡账户 银联IVR语音平台账户 移动12580账户
客户银行卡存款账户 资金，在完成充值款 支付完成，银行即扣 除相应金额。
T+1工作日客户银行 卡资金到达银联IVR 语音支付平台（易联 ）账户
T+2工作日，客户充 值资金清算至移动 12580指定账户。
为语音通道，通过语音链路转接，可在用户电话不挂机的条件 下，实现用户与商户及用户与一线通平台的语音通讯. ;为丏线，通过丏线实现商户语音平台与一线通平台的对接
二、移动12580实施案例
网络连接图：
客户 移动基站
银联主机房 12580 呼叫中心平台 银联IVR语音 支付平台 互联网 (vpn) 银行2 对外防火墙 银联主机 银行1
银联IVR语音支付 “一线通”方案
一、“一线通”支付概述
二、案例及流程
一、“一线通”支付方案概述
项目背景
基本情況: 银联IVR语音支 付的基本原理是用双通道 分別去输入卡号及密码
问題:用戶挂掉电话后再回 拨会因通讯问题或其它原 因产生掉单
原因: 有些应用及商戶要求 在一通电话中完成所有交易
语音呼叫 转移
交换机 交换机
银行3
接口：1、银联IVR语音支付与12580实时交易下单接口连接； 2、双方通过电信交换机的双音频通道的呼叫转转移功能,实现语音的双向转换.

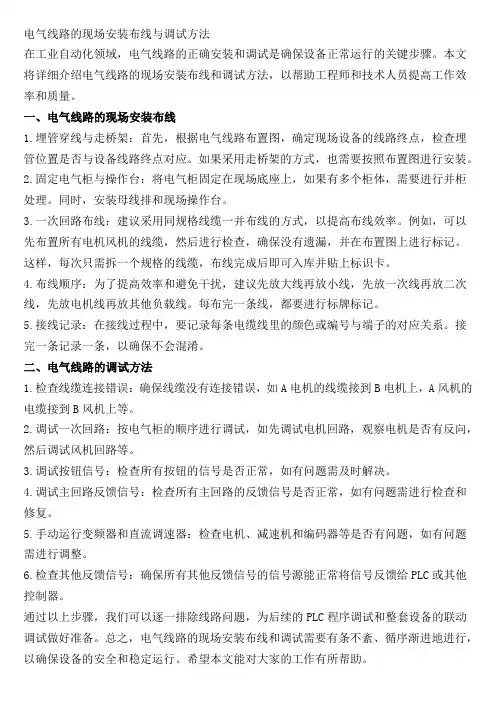

电气线路的现场安装布线与调试方法
电气线路的现场安装布线与调试方法在工业自动化领域，电气线路的正确安装和调试是确保设备正常运行的关键步骤。
本文将详细介绍电气线路的现场安装布线和调试方法，以帮助工程师和技术人员提高工作效率和质量。
一、电气线路的现场安装布线1.埋管穿线与走桥架：首先，根据电气线路布置图，确定现场设备的线路终点，检查埋管位置是否与设备线路终点对应。
如果采用走桥架的方式，也需要按照布置图进行安装。
2.固定电气柜与操作台：将电气柜固定在现场底座上，如果有多个柜体，需要进行并柜处理。
同时，安装母线排和现场操作台。
3.一次回路布线：建议采用同规格线缆一并布线的方式，以提高布线效率。
例如，可以先布置所有电机风机的线缆，然后进行检查，确保没有遗漏，并在布置图上进行标记。
这样，每次只需拆一个规格的线缆，布线完成后即可入库并贴上标识卡。
4.布线顺序：为了提高效率和避免干扰，建议先放大线再放小线，先放一次线再放二次线，先放电机线再放其他负载线。
每布完一条线，都要进行标牌标记。
5.接线记录：在接线过程中，要记录每条电缆线里的颜色或编号与端子的对应关系。
接完一条记录一条，以确保不会混淆。
二、电气线路的调试方法1.检查线缆连接错误：确保线缆没有连接错误，如A电机的线缆接到B电机上，A风机的电缆接到B风机上等。
2.调试一次回路：按电气柜的顺序进行调试，如先调试电机回路，观察电机是否有反向，然后调试风机回路等。
3.调试按钮信号：检查所有按钮的信号是否正常，如有问题需及时解决。
4.调试主回路反馈信号：检查所有主回路的反馈信号是否正常，如有问题需进行检查和修复。
5.手动运行变频器和直流调速器：检查电机、减速机和编码器等是否有问题，如有问题需进行调整。
6.检查其他反馈信号：确保所有其他反馈信号的信号源能正常将信号反馈给PLC或其他控制器。
通过以上步骤，我们可以逐一排除线路问题，为后续的PLC程序调试和整套设备的联动调试做好准备。
总之，电气线路的现场安装布线和调试需要有条不紊、循序渐进地进行，以确保设备的安全和稳定运行。

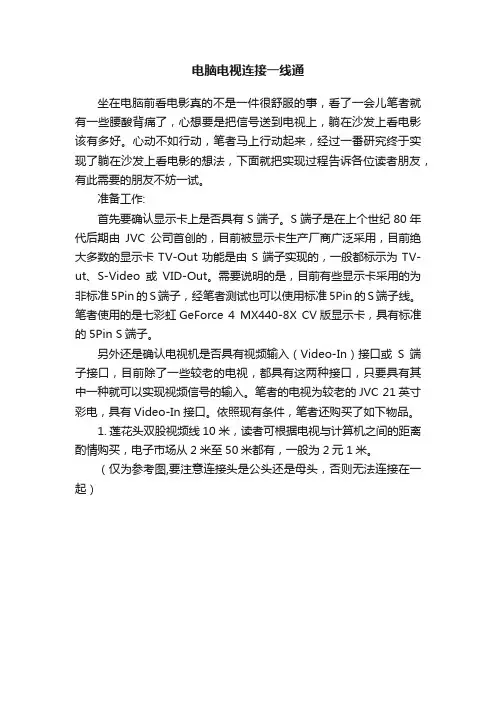

电脑电视连接一线通
电脑电视连接一线通坐在电脑前看电影真的不是一件很舒服的事，看了一会儿笔者就有一些腰酸背痛了，心想要是把信号送到电视上，躺在沙发上看电影该有多好。
心动不如行动，笔者马上行动起来，经过一番研究终于实现了躺在沙发上看电影的想法，下面就把实现过程告诉各位读者朋友，有此需要的朋友不妨一试。
准备工作:首先要确认显示卡上是否具有S端子。
S端子是在上个世纪80年代后期由JVC公司首创的，目前被显示卡生产厂商广泛采用，目前绝大多数的显示卡TV-Out功能是由S端子实现的，一般都标示为TV-ut、S-Video或VID-Out。
需要说明的是，目前有些显示卡采用的为非标准5Pin的S端子，经笔者测试也可以使用标准5Pin的S端子线。
笔者使用的是七彩虹GeForce 4 MX440-8X CV版显示卡，具有标准的5Pin S端子。
另外还是确认电视机是否具有视频输入（Video-In）接口或S端子接口，目前除了一些较老的电视，都具有这两种接口，只要具有其中一种就可以实现视频信号的输入。
笔者的电视为较老的JVC 21英寸彩电，具有Video-In接口。
依照现有条件，笔者还购买了如下物品。
1. 莲花头双股视频线10米，读者可根据电视与计算机之间的距离酌情购买，电子市场从2米至50米都有，一般为2元1米。
（仅为参考图,要注意连接头是公头还是母头，否则无法连接在一起）2. S端子→莲花头转接线1根，售价5元。
3. 莲花头→莲花头连接头1个，售价3元。
（下图是1拖2的，市面上有1对1的卖）4. 标准音频插头→莲花头转接头1个，售价3元。
如果读者的电视具有S端子，可直接购买两头均为S端子的延长线，不过市场上较难买到太长的。
〓★〓★〓★〓★〓★〓★〓★〓★〓★〓★〓★〓★〓★〓★〓★〓★〓★〓★〓★〓★〓★〓★〓★〓线路连接: 连接起来比较简单，只需要将S端子→莲花头转接线的S端子一头接入显示卡，莲花头一端通过莲花头→莲花头连接头连上视频线的一股中的一端，将标准音频插头→莲花头转接头接入计算机声卡的声音输出接口，将视频线的另一股连接上。
一线通说明书
一线通（共缆）设备说明书一线通（共缆）介绍OURCOM奥康一线通（共缆）监控设备是专门针对视频监控而研发生产的，它利用可靠的有线电视网络传输技术来进行视频监控信号的传输。
OURCOM奥康一线通（共缆）监控系统具有抗干扰能力强、传输距离远、布线容易、价格低廉等许多优点。
采用一线通（共缆）监控的传输设备，可以将多路监控信号远传到几公里甚至更远，而且，传输图像的质量可以与光端机媲美，图像质量可达到4级以上，其明显的优势：1）传输距离远、传输质量高由于在OURCOM奥康一线通（共缆）发射器中采用了先进的处理中频处理、上变频技术，极好地补偿了高频同轴电缆对视频信号幅度的衰减以及不同频率间的衰减差，保持了原始图像的亮度和色彩以及实时性，在传输距离达到几公里或更远时，图像信号基本无失真。
若采用中继高频放大的方式传输距离会达到几十公里。
2）布线简单、线缆利用率高一条同轴电缆可传送十多路监控信号。
布线组合不拘一格，可以采用总线、树型、星型多种结构将多点图像、控制集成一根电缆总线双向传输。
一线通（共缆）监控传输系统充分利用线缆资源空间，使布线结构大大简化，而且大大降低了布线成本及施工费用。
利用这套系统可以体会到一百多个监控点利用几根线传输带给您的便利，同时维护量及费用也骤然缩减。
3）强抗干扰、适用广泛载波高频传输方式能有效抑制共模干扰和电磁干扰，即使在电厂、煤矿等电磁环境恶劣环境也能保证图像质量。
4）扩充简单，平滑升级总线拓扑的结构，无须单独布线，临时增加摄像点时，仅需要添加一套一线通（共缆）设备及数十米的线材，不需要重新布线，涉及到庞大的施工费用及时间花费，就近处添加到主干线上即完成。
例如，原来一个20路的监控系统，需要监时添加3个摄像点，传统的作法，起码要花费三五天重新布线套管，而且，耗时耗功，而使用一线通（共缆）设备，估计1天时间就可以完成。
一线通（共缆）原理OURCOM奥康一线通（共缆）监控设备是根据有线电视的宽频传输原理研究开发的设备。

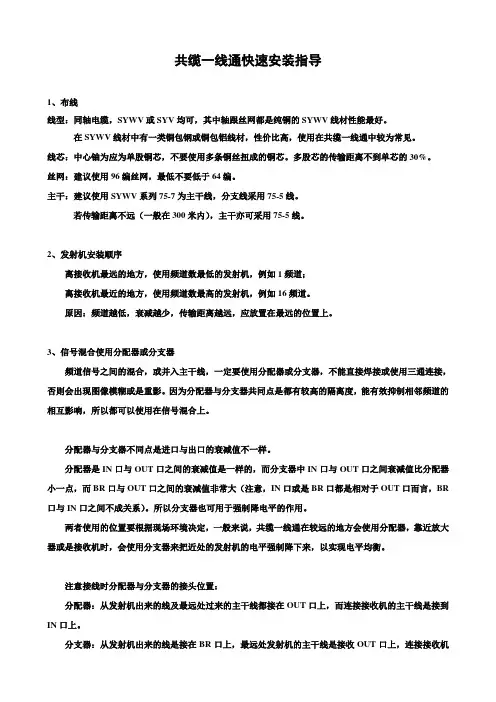

一线通安装快速指导
共缆一线通快速安装指导1、布线线型：同轴电缆，SYWV或SYV均可，其中轴跟丝网都是纯铜的SYWV线材性能最好。
在SYWV线材中有一类铜包钢或铜包铝线材，性价比高，使用在共缆一线通中较为常见。
线芯：中心铀为应为单股铜芯，不要使用多条铜丝扭成的铜芯。
多股芯的传输距离不到单芯的30%。
丝网：建议使用96编丝网，最低不要低于64编。
主干：建议使用SYWV系列75-7为主干线，分支线采用75-5线。
若传输距离不远（一般在300米内），主干亦可采用75-5线。
2、发射机安装顺序离接收机最远的地方，使用频道数最低的发射机，例如1频道；离接收机最近的地方，使用频道数最高的发射机，例如16频道。
原因：频道越低，衰减越少，传输距离越远，应放置在最远的位置上。
3、信号混合使用分配器或分支器频道信号之间的混合，或并入主干线，一定要使用分配器或分支器，不能直接焊接或使用三通连接，否则会出现图像模糊或是重影。
因为分配器与分支器共同点是都有较高的隔离度，能有效抑制相邻频道的相互影响，所以都可以使用在信号混合上。
分配器与分支器不同点是进口与出口的衰减值不一样。
分配器是IN口与OUT口之间的衰减值是一样的，而分支器中IN口与OUT口之间衰减值比分配器小一点，而BR口与OUT口之间的衰减值非常大（注意，IN口或是BR口都是相对于OUT口而言，BR 口与IN口之间不成关系）。
所以分支器也可用于强制降电平的作用。
两者使用的位置要根据现场环境决定，一般来说，共缆一线通在较远的地方会使用分配器，靠近放大器或是接收机时，会使用分支器来把近处的发射机的电平强制降下来，以实现电平均衡。
注意接线时分配器与分支器的接头位置：分配器：从发射机出来的线及最远处过来的主干线都接在OUT口上，而连接接收机的主干线是接到IN口上。
分支器：从发射机出来的线是接在BR口上，最远处发射机的主干线是接收OUT口上，连接接收机的主干线是接在IN口上。
混合器：从发射机出来的线及最远处过来的主干线都接在IN口上，而连接接收机的主干线是接到OUT 口上。
一线通安装细则
一线通安装细则一线通包含互动，宽带两种业务，网络布局主要有两种形式，一种是EPON+EOC形式，另一种是EPON+LAN形式。
目前，我们的EPON结构主要是这样的：中心机房作为骨干层的核心节点，由两台华为9312交换机作核心交换机。
另外在市区建立8个分中心作为汇聚层，每个分中心配备1台华为9303交换机，下接OLT设备，然后通过光分路再下接ONU。
上面所说的EOC，LAN两种入户方式都是在ONU设备下的，所以不管采用哪种方式，安装第一步就是ONU的安装。
ONU安装首先确定安装地点是哪种设备下带的，以及该地点的宽带VLAN号和互动VLAN号，我们有两个厂家的设备，一个是ACE，还有一个是华为，相同厂家的ONU只能接在相同厂家的OLT下。
然后要找到ONU的安装位置，ONU的安装位置就是光点的位置，也就是光接收机的位置，一般在楼道设备箱里，或者户外落地箱，再确定光功率是否正常，一般在-15db到-20db之间，最后就是注册ONU，ACE的一般都是自动注册，华为的需要联系机房人员，告诉他们ONU的MAC地址，由机房人员注册。
EOC方式的安装EOC设备有两种，EOC局端和终端，局端装在光点，接ONU下，终端装用户家中。
局端有三个接口，网线接口接ONU的网口，射频输入口（TV IN）接光接收机的输出，局端输出口（TV+DATA OUT）接分配器。
局端装好后，光点的设备就安装完毕，接下来去用户家中安装终端设备，需要注意的是要查看楼道里的分配器，如果是30-600Mhz的必须更换。
终端的安装比较简单，用户线一头接墙上面板，一头接终端的cable接口，如果是互动，就再用一根短线一端接终端的TV ，一端接机顶盒，然后用网线把终端网口和机顶盒网口相连。
EOC安装注意事项：1、查看用户家中分配器，看是否存在串接问题2、检查入户线是否装有滤波器3、如果检查分配器等都没有问题，但是业务依然不通，终端数据灯不常亮，那么检查一下用户面板，看里面屏蔽网是否接触良好，以及用户头里的屏蔽丝是否接触良好。
自动化生产线的安装与调试
自动化生产线的安装与调试一、引言自动化生产线的安装与调试是确保生产线顺利运行的关键步骤。
本文将详细介绍自动化生产线的安装与调试的标准步骤和要求，以确保生产线的高效运行和质量保证。
二、安装要求1. 设备准备：确保所需设备齐全，并按照设备使用说明书进行正确安装。
2. 环境要求：确保安装环境符合设备要求，包括温度、湿度、电力供应等。
3. 安全措施：在安装过程中，必须遵守相关安全规定，确保安装人员的人身安全。
三、安装步骤1. 设计方案确认：根据生产线的需求和设备特点，确认最佳的设计方案。
2. 设备布置：根据设计方案，合理布置设备，确保设备之间的合理连接和协调运作。
3. 设备安装：按照设备使用说明书进行设备的正确安装，包括固定设备、连接管道和电缆等。
4. 电气接线：根据设备的电气图纸进行电气接线，确保接线正确、牢固可靠。
5. 传动装置安装：根据设备的传动装置图纸进行传动装置的安装和调整，确保传动装置的正常运转。
6. 管道连接：根据设备的管道连接图纸进行管道的正确连接和固定，确保管道畅通无阻。
7. 调试准备：完成设备的安装后，进行初步的检查和清洁，确保设备处于良好的工作状态。
8. 调试设备：按照设备使用说明书进行设备的调试，包括设备的启动、运行和停止等。
9. 故障排除：在调试过程中，如遇到设备故障，及时进行排除，确保设备正常运行。
四、调试要求1. 设备运行稳定：经过调试后，设备应能够稳定运行，保持高效的生产能力。
2. 产品质量符合要求：调试后生产的产品应符合相关质量标准和要求。
3. 节能环保：调试后的设备应符合节能环保要求，降低能源消耗和环境污染。
4. 操作简便：调试后的设备应具备简单易懂的操作界面和操作流程，方便操作人员的使用。
五、安装调试验收1. 完成报告编写：在安装调试完成后，编写详细的安装调试报告，包括设备安装情况、调试过程和结果等。
2. 现场验收：邀请相关部门和专业人员进行现场验收，确认设备的安装和调试情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何设计一线通方案（共缆一线通应用方案之五）接解用户多了，才发现，很多用户在使用一线通时，都是乱套的，线拉到哪里算哪里，发射机随便放，即使在使用放大器时，会把放大器放在接收机旁边……。
而一线通技术是源于有线电视射频传输技术，本身是具有一定系统技术要求的，这种乱套乱用的方法，只会影响到图像传输的效果，造成不良的口碑，因此，觉得有必要介绍一下，如何设计一线通的方案。
第一步，看平面图，画连线从平面图的摄像机分布情况，把相对集中的一个区域里的摄像机标识编号出来，如01，02，03……等（若原图上有的，则不需要重新标识），控制在10-16个摄像机为一组（初次使用一线通的用户，建议6-8个摄像机为一组）。
然后根据摄像机的位置，想像一下，发射机，分配器等放置的位置，然后把走线的方式在图上示意性的标画一下。
如案例图：第二步，画拓朴图（这一步很重要）根据上述的布线图，画出拓朴图，并在图上标志出分配器，线路长度估算等。
然后根据线路的长短的配置发射机的频道。
配置原则是：离接收机越远的，配置频道越低。
例如2个摄像机，一个离接收机500米，另一个离接收机600米，哪么，01频道的发射机是放在600米的摄像机旁边，而02频道的发射机则放在500米的摄像机旁边。
（当然，这也不是绝对的，如果相差三五十米的距离，就没必要死咬着谁先谁后，只是相差较远时，必须注意一下。
）上述案例的拓朴图：第三步，估算电平值拓朴图做出来后，每个摄像机旁边都配置好发射机，分配器使用情况也一目了然了，这时候，我们需要初步估算一下电平，看是否达到接收机的要求。
估算电平的方法是按照从01频道，02频道…..一直到最后一个频道，每个频道进行列表估算。
通过查表（说明书后面有各个频道在不同线材上的损耗值表，分配器的损耗值表），找出每个频道在线材损耗与分配器损耗后进行核算，所剩余的电平数，看是否达到要求。
（单路接收机要求65DB；4路接收机要求70-80DB；8路接收机要求75-85DB；16路接收机要求80-90DB。
）从所有的估算值中查看，有没有达不到标准的，找出最低电平值的发射机作为参考，估算干线放大器所放置的位置。
（通过减少主干线的长度而得到75DB左右的电平值，这就是放大器摆放位置，因为进入放大器的电平要求是70-75DB）上述案例中的电平估算表：注：1，频道旁边的数值是SYWV-75-7的线缆每米损耗电平值（因为此方案中均采用-7线缆）；2，每个表格中最后一排600，指的是这一组线所有频道合并后，都需要传600米，所以，每个频道在600米的电平损耗是不一样的。
3，损耗电平=线的损耗+分配器的损耗；剩余电平=110-损耗电平。
（因为每个发射机输出的电平都大于110DB）4，从01-13号发射机的电平估算完后，第10频道的剩余电平最低，所以以此作为放大器位置估算，变动600米主干线后，发现在350米处，剩余电平达74，符合放大器输入电平要求。
第四步：总结布线器材与要求根据上述三步后，从图上可以查出此线路需要配置什么设备，与如何连接。
上述案例中：第一组线：1，无论分支还是主干线，均采用SYWV-75-7线缆；2，用了13个发射机（01-13频道），4分配1个，3分配1个，2分配7个；3，需增加1个干线放大器，约350米处。
共缆监控系统在安装和调试中的故障及解决方法作者：管理员发表时间：2012-7-17 14:21:34 阅读：次一、前言随着社会的进步和科技的发展,视频监控以前只被运用到军事等高科技领域,其他行业对视频监控都是望尘莫及。
现在视频监控逐渐被人们所熟识，广泛应用于各行各业。
于是视频监控在日常生活的重要性也越来越重要，其在日常工作的稳定性、时序性、可靠性将是衡量他的重要指标，而共缆监控视是在视频监控的基础上发展来的。
共缆监控以其简洁的布线结构、独特的传输方式、方便灵活的可扩展性。
使其在视频监控中占有一席之地。
由于共缆监控实在有线电视技术上结合视频监控而结合的产物，所以人们对其技术还有一定的困惑，这就是其在维护方面有很大的不方便。
我们结合多年的共缆监控经验，从整个系统分析共缆监控的干扰与故障，并寻求其合理的解决方法。
二、宽频共缆监控技术概要宽频共缆监控系统针对视频基带传输利用0-6MHZ的低频只能传输一路视频信号而开发的，共缆监控充分利用同轴电缆中5-550MHZ可同时传输四十多路视频、音频和控制信号，并且在系统中预留了报警的传输空间；“宽频共缆监控”的涵义非常明了，指的就是多系统、多信号可以通过“一根电缆”双向传输，所以又俗称“一线通”。
宽频共缆监控系统是基于有线电视技术逆向应用开发的，开发此系统的主要目的是为了解除在视频监控传输过程中出现的布线量大、施工复杂、抗干扰性能差、维护不便和不易扩容等难题。
在综合分析国内外视频监控传输方式后，没有哪种方式可以既把上述问题彻底解决，又可以保证图像传输质量，使监控工程商节省成本。
为此我们成立了专题小组，对视频传输中存在的难题进行全面的调查研究和分析，经过对现有技术的比较和紧张的科技攻关，开发出了YT8401S 宽频共缆电视监控传输设备。
该套设备不仅实现了布线简单、施工方便、抗扰性强、还具有良好的性价比，能够降低施工成本和维护费用，是电视监控视频传输的最新利器。
宽频共缆监控采用成熟稳定的FDM（频分复用）技术和FSK移频键控技术，首先将同轴电缆的0-1000MHZ划分为不同的传输通道，包括上行通道、下行通道、报警传输通道和隔离带，然后利用移频键控（指视频调幅调制、音频调频调制及FSK 数据调制）技术，将不同的信号调制到不同的通道上，通过一根SYWV同轴电缆上行、下行同时传输，使多系统、多信号共缆传输。
各种信号在同时传输时各行其道，互不干扰，打个比方，如京广铁路、京九铁路、京沪铁路虽然都在长城以南，但各有专门的路线，在其中行使的火车不会发生碰撞。
通过上面对常见视频干扰情况分析可以得知，视频干扰源的频率均在45MHz以下，恒星科技的“一线通”共缆监控把监控音视频信号搬移到49.75-500M以内，完全避开了干扰源的干扰频率，使干扰信号在监控信号传输过程中无用武之地，从而保证了监控信号的传输质量，使监控图像可以达到4级以上国家广播电视标准。
三、“一线通”调试一线通传输系统是由调制器、解调器、混合器、放大器、同轴电缆等器材组成。
它的作用是将前端系统输出的各种信号，不失真，且稳定可靠地传输到控制中心；将中心的控制信号传输到前端的控制解码器对一线通系统调试的程序是；先调试射频，再调视频。
调整射频系统的目的是保证射频信号的电平强度、均衡度，只有射频系统正常工作，才能保证传输的各种信号不失真且稳定。
从前端第一台调制器开始逐个调试，要求相邻频道间的增益差不大于3dB。
当信号衰减到一定程度时，要加放大器。
调试放大器的输入电平，输出电压和斜率。
在调试过程中对输入、输出、斜率三个量掌握不好，会使系统指标劣化。
因此，在调试放大器时一定要严格、认真按设计和放大器的标称额定输入、输出电平调试。
因各厂家给定的标称输入、输出电平值，是保证本厂放大器工作在最佳状态。
其调试方法是：把场强仪接入干线放大器的输出端，按设计和干线放大的标称额定输出电平，以系统目前传送有线电视信号的最高频道的输出电平为准调试线路的均衡。
调试是先调均衡后调输出电压。
四、一线通系统应用应注意事项：1、射频线的连接：应做F头，用射频直通连接，不得铰接、焊接；2、进入放大器的各频道的电平应大于70dB；3、放大器、分支器、分配器应做在地表以上；4、在地表以下的直通连接器应做好防水处理。
方法：先用防水带（电力部门用的彩色塑料带）缠绕，再用自粘带缠绕，无防水带时也可用塑料绝缘胶带，胶面朝外代用；5、进入解调器信号强度。
单路不低于65dB、8路不低于72dB、16路不低于78dB；6、进入解调器的任意频道增益差不大于10dB，相邻频道增益差不大于3dB；7、射频信号要求电缆是SYWV-75的系列高品质射频电缆；8、分配器，分支器的IN口始终朝向控制室的方向；OUT是终端过来的方向；BR接支线．9、架设同轴电缆时一定要注意：不得打折、不得踩、压、挤变形．不得改变同心圆结构。
五、同轴电缆连接常见问题及解决方法同轴电缆施工或维修中，因电缆长度不够需要接长时，一般都用双通接插件（俗称串接头）将两段电缆连接使用，由于在连接处操作不规范，信号故障屡见不鲜，常见的有以下几种：一、是电缆F头插入串接头时，因用力过猛将串接头内的弹簧片压瘪错位，使电缆芯线与弹簧片接触不良。
二、是接头处电缆不留裕量，且接头位置任意留置，日久因电缆热胀冷缩或外力引起F头与电缆松脱，在看似一条直线的线路中接头处很容易被忽视，往往对故障原因造成错判，即使在查到接头时也因没有电缆裕量需重新做接头，当然比较困难。
三、是电缆裕量不够或裕量过多，绑扎不牢固。
一种做法是只留少数裕量，使盘圈半径过小，特别是-12电缆因其张力较大，常出现F头卡圈被弹出，使电缆屏蔽层脱离F头，致使低频段信号变劣；另一种则是裕量过多，十几圈电缆乱盘在一起，F 头易随风摇动而被甩出四、是接头处未用防水胶带密封，F头进水氧化，信号电平衰减增大。
六、根据上述情况，在连接电缆时，只要按以下方法操作，基本能消除故障一、是电缆接头处一般应留在电杆旁或屋角等检修方便的位置，并留有足够裕量（视不同电缆规格不小于最小弯曲半径，一般能盘成3~4圈即够），如达不到理想的位置，则忍痛割爱剪去余缆，宁可多用几米接续部分的电缆。
二、是做电缆F头必须仔细认真，将F头插入串接头时需对准弹簧芯片轻轻推入，确信插入正常后再用力旋紧F头。
三、是接头必须先用自粘性橡胶带作半搭式绕包作防水密封，在其外层再绕一层PVC胶粘带作保护层，以防止接头处进水。
四、是将裕缆盘成圈，使其弯度不小于电缆的最小弯曲半径，然后用铁扎线成捆绑扎，在距串接头两端约5 cm处一定要各绑扎一道，这样能使接头处的弧度与所盘裕缆的弯度保持一体，F头就不会因电缆张力而弹出，最后将圈扎好的余缆在电杆线架或墙体上固定好不致摇摆即可七、对干线的统调统调，就是在前端，干线系统，分配网络进行调试结束之后对系统全面进行调整，调整各部分的电平，也称系统总调试。
使系统达到设计要求。
八、调试过程中常见问题及解决方案。
图像有雪花点解决方案：电平低在线路中加信号放大器，提高信号电平；到前端升高电平图像有重影解决方案：1.系统阻抗不匹配；2.前端共缆设备接地不良；3 分支器接反了（1.检查线路中是否有插入端空置，将空置端拧上75Ω终结电阻头；2.检查调制器的输出接口连接是否良好，或更换调制器；3.查看分支器的IN与OUT是否接反）无音频信号输出解决方案：1、载波信号不能正常工作；2、终端不能正常接收载波信号（1、检查输入到主机的音频信号2、检查线路中的载波信号3、检查终端接收设备工作状态）图像上有移动的垂直和倾斜的图案解决方案：1.相邻频道号之间的输出电平相差：>3dB；2.共缆终端设备发生频率漂移及输出电平变化（1.用场强仪监测输出图像有问题的频道号，以及相邻频道号的电平，调整输出电平，使它们的输出电平基本相同，之间相差为≤3dB；2.通过前端设备微调；）图像中出现上下移动水平纹电源纹波系数变大，通常是直流稳压电源滤波电容变质解决方案：1.更换前端设备的稳压电源；2.如果是所有图像上都出现上下移动水平条纹现象，更换信号放大器的直流稳压电源。
