明框玻璃幕墙安装工艺标准

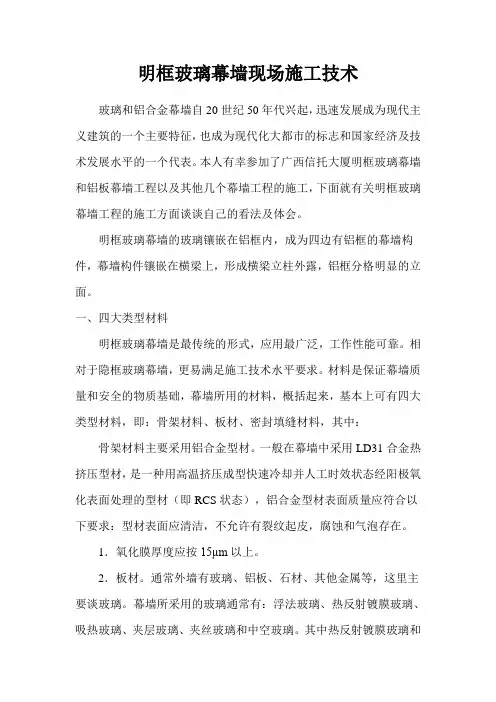

明框玻璃幕墙现场施工技术(7页)
明框玻璃幕墙现场施工技术玻璃和铝合金幕墙自20世纪50年代兴起，迅速发展成为现代主义建筑的一个主要特征，也成为现代化大都市的标志和国家经济及技术发展水平的一个代表。
本人有幸参加了广西信托大厦明框玻璃幕墙和铝板幕墙工程以及其他几个幕墙工程的施工，下面就有关明框玻璃幕墙工程的施工方面谈谈自己的看法及体会。
明框玻璃幕墙的玻璃镶嵌在铝框内，成为四边有铝框的幕墙构件，幕墙构件镶嵌在横梁上，形成横梁立柱外露，铝框分格明显的立面。
一、四大类型材料明框玻璃幕墙是最传统的形式，应用最广泛，工作性能可靠。
相对于隐框玻璃幕墙，更易满足施工技术水平要求。
材料是保证幕墙质量和安全的物质基础，幕墙所用的材料，概括起来，基本上可有四大类型材料，即：骨架材料、板材、密封填缝材料，其中：骨架材料主要采用铝合金型材。
一般在幕墙中采用LD31合金热挤压型材，是一种用高温挤压成型快速冷却并人工时效状态经阳极氧化表面处理的型材（即RCS状态），铝合金型材表面质量应符合以下要求：型材表面应清洁，不允许有裂纹起皮，腐蚀和气泡存在。
1．氧化膜厚度应按15μm以上。
2．板材。
通常外墙有玻璃、铝板、石材、其他金属等，这里主要谈玻璃。
幕墙所采用的玻璃通常有：浮法玻璃、热反射镀膜玻璃、吸热玻璃、夹层玻璃、夹丝玻璃和中空玻璃。
其中热反射镀膜玻璃和钢化玻璃应用较广，镀膜玻璃可以将大部分的太阳能吸收和反射、降低室内空调费用，取得节能效果，还可以获得多种反射色、能将四周建筑及自然景物映射在彩色的玻璃幕墙上，使整个建筑物显得异常绚丽壮观。
同时该产品有减轻眩光作用，使工作及居住环境舒适。
钢化玻璃与其他同厚度的玻璃相比，具有高3~5倍的弯曲和冲击强度；高3倍的对于温度迅速变化的耐力；破碎后呈无尖端的颗粒状，避免伤人，具有安全性。
而中空玻璃的隔声性能和隔热性能优良。
所以，可根据建筑物的不同需要选取各种幕墙玻璃的类型。
3．建筑密封胶（耐候胶）与结构密封胶（结构胶）。
耐候胶与结构胶有许多性能要求是相似的，但耐候胶更强调大气变化、耐紫外线、耐老化的性能，主要用于外部建筑密封，对耐候性有更高的要求；而结构胶更重要的是其强度、延性、粘结性能等力学性能要求。

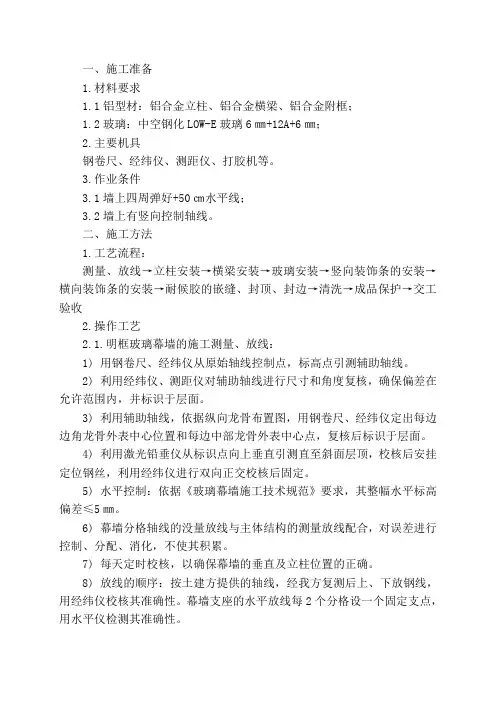

明框玻璃幕墙施工方案
一、施工准备1.材料要求1.1铝型材：铝合金立柱、铝合金横梁、铝合金附框；1.2玻璃：中空钢化LOW-E玻璃6㎜+12A+6㎜；2.主要机具钢卷尺、经纬仪、测距仪、打胶机等。
3.作业条件3.1墙上四周弹好+50㎝水平线；3.2墙上有竖向控制轴线。
二、施工方法1.工艺流程：测量、放线→立柱安装→横梁安装→玻璃安装→竖向装饰条的安装→横向装饰条的安装→耐候胶的嵌缝、封顶、封边→清洗→成品保护→交工验收2.操作工艺2.1.明框玻璃幕墙的施工测量、放线：1) 用钢卷尺、经纬仪从原始轴线控制点，标高点引测辅助轴线。
2) 利用经纬仪、测距仪对辅助轴线进行尺寸和角度复核，确保偏差在允许范围内，并标识于层面。
3) 利用辅助轴线，依据纵向龙骨布置图，用钢卷尺、经纬仪定出每边边角龙骨外表中心位置和每边中部龙骨外表中心点，复核后标识于层面。
4) 利用激光铅垂仪从标识点向上垂直引测直至斜面层顶，校核后安挂定位钢丝，利用经纬仪进行双向正交校核后固定。
5) 水平控制：依据《玻璃幕墙施工技术规范》要求，其整幅水平标高偏差≤5㎜。
6) 幕墙分格轴线的没量放线与主体结构的测量放线配合，对误差进行控制、分配、消化，不使其积累。
7) 每天定时校核，以确保幕墙的垂直及立柱位置的正确。
8) 放线的顺序：按土建方提供的轴线，经我方复测后上、下放钢线，用经纬仪校核其准确性。
幕墙支座的水平放线每2个分格设一个固定支点，用水平仪检测其准确性。
9) 每层楼的支座位置，由水平仪检测，相邻支座水平误差应符合设计标准。
2.2.立柱安装：1) 先将支座焊接在埋件上，再将立柱用螺栓与支座连接，并调整、固定。
然后再按立柱轴线及标高位对立柱进行标高偏差调整。
2) 相邻两根立柱安装标高偏差不大于3mm，同层立柱的最大标高偏差不大于5mm。
3) 立柱与连接件接触面之间一定要加防腐隔离垫片。
4) 立柱安装完后，一定先要进行立柱的自检，立柱找平、调整时按照有关规范要求进行，调整完后应及时固定。

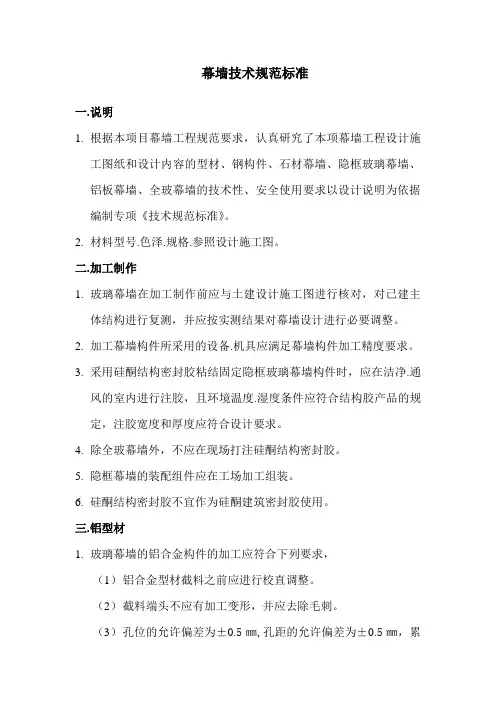

幕墙技术规范标准
幕墙技术规范标准一.说明1.根据本项目幕墙工程规范要求，认真研究了本项幕墙工程设计施工图纸和设计内容的型材、钢构件、石材幕墙、隐框玻璃幕墙、铝板幕墙、全玻幕墙的技术性、安全使用要求以设计说明为依据编制专项《技术规范标准》。
2.材料型号.色泽.规格.参照设计施工图。
二.加工制作1.玻璃幕墙在加工制作前应与土建设计施工图进行核对，对已建主体结构进行复测，并应按实测结果对幕墙设计进行必要调整。
2.加工幕墙构件所采用的设备.机具应满足幕墙构件加工精度要求。
3.采用硅酮结构密封胶粘结固定隐框玻璃幕墙构件时，应在洁净.通风的室内进行注胶，且环境温度.湿度条件应符合结构胶产品的规定，注胶宽度和厚度应符合设计要求。
4.除全玻幕墙外，不应在现场打注硅酮结构密封胶。
5.隐框幕墙的装配组件应在工场加工组装。
6.硅酮结构密封胶不宜作为硅酮建筑密封胶使用。
三.铝型材1.玻璃幕墙的铝合金构件的加工应符合下列要求，（1）铝合金型材截料之前应进行校直调整。
（2）截料端头不应有加工变形，并应去除毛刺。
（3）孔位的允许偏差为±0.5㎜,孔距的允许偏差为±0.5㎜，累计偏差为±1.0㎜。
四.钢构件1.平板型预埋件加工精度应符合设计要求。
2.玻璃幕墙的连接件.支承件的加工精度应符合下列要求：3连接件.支承件外观应平整，不得有裂纹.毛刺.凹凸.翘曲.变形等缺陷。
4点支承玻璃幕墙的支承钢结构加工应符合设计要求。
5钢构件表面涂装应符合现行国家标准的有关规定。
五.玻璃1.中空玻璃的加工精度应符合设计要求。
六.明框幕墙组件1.明框幕墙组件的导气孔及排水孔设置应符合设计要求，组装时应保证导气孔及排水孔通畅。
2.明框幕墙组件应拼装严密，设计要求密封时，应采用硅酮建筑密封胶进行密封。
3.明框幕墙组装时，应采取措施控制玻璃与铝合金框料之间的间隙。
玻璃的下边缘应采用两块压模成型的氯丁橡胶垫块支承，垫块的尺寸应符合本设计的要求。

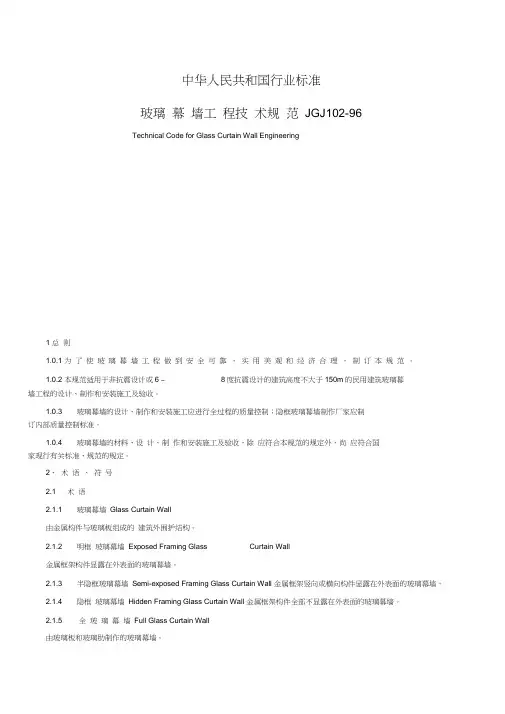

玻璃幕墙工程技术规范jgj10296
中华人民共和国行业标准玻璃幕墙工程技术规范JGJ102-96Technical Code for Glass Curtain Wall Engineering1 总则1.0.1 为了使玻璃幕墙工程做到安全可靠、实用美观和经济合理，制订本规范。
1.0.2 本规范适用于非抗震设计或6 ~ 8度抗震设计的建筑高度不大于150m的民用建筑玻璃幕墙工程的设计、制作和安装施工及验收。
1.0.3 玻璃幕墙的设计、制作和安装施工应进行全过程的质量控制；隐框玻璃幕墙制作厂家应制订内部质量控制标准。
1.0.4 玻璃幕墙的材料、设计、制作和安装施工及验收，除应符合本规范的规定外，尚应符合国家现行有关标准、规范的规定。
2、术语、符号2.1 术语2.1.1 玻璃幕墙Glass Curtain Wall由金属构件与玻璃板组成的建筑外围护结构。
2.1.2 明框玻璃幕墙Exposed Framing Glass Curtain Wall金属框架构件显露在外表面的玻璃幕墙。
2.1.3 半隐框玻璃幕墙Semi-exposed Framing Glass Curtain Wall 金属框架竖向或横向构件显露在外表面的玻璃幕墙。
2.1.4 隐框玻璃幕墙Hidden Framing Glass Curtain Wall 金属框架构件全部不显露在外表面的玻璃幕墙。
2.1.5 全玻璃幕墙Full Glass Curtain Wall由玻璃板和玻璃肋制作的玻璃幕墙。
2.1.6 斜玻璃幕墙Indined Glass Curtain Wall与水平面成大于75 度小于90 度的玻璃幕墙。
2.1.7 结构胶Structural Glazing Sealant半隐框和隐框玻璃幕墙中玻璃板与铝合金构件、玻璃板与玻璃板之间结构受力粘结用的高模数中性硅酮密封材料。
2.1.8 耐候胶Weather Proofing Sealant 半隐框和隐框玻璃幕墙嵌缝用的低模数中性硅酮密封材料。
明框玻璃幕墙的安装施工方法
明框玻璃幕墙的安装施工方法一、施工准备工作1.1准备施工所需的材料和工具，包括明框玻璃幕墙系统的组件、固定件、密封胶、膨胀螺栓等。
1.2清理施工现场，确保施工区域干净整洁，并做好安全防护工作。
1.3确定施工时的气候和天气条件，避免在恶劣天气下进行施工。
1.4根据设计图纸，制定详细的施工方案和进度计划。
二、基础处理和安装框架2.1在建筑物外墙上进行基础处理工作，确保基础平整牢固。
2.2搭设脚手架或安装升降设备，以便施工人员能够方便地进行安装工作。
2.3根据设计要求，进行明框玻璃幕墙系统的框架安装。
先安装主体框架，再根据设计要求进行分格安装。
2.4在框架的连接点和支撑点进行加固处理，确保框架的稳定和承载能力。
三、玻璃安装和密封处理3.1计算和测量好所需的玻璃尺寸，并进行玻璃的加工和整理。
3.2在玻璃安装前，先对安装位置进行清洁和处理，确保玻璃的安装质量。
3.3根据设计要求，使用特殊的密封胶将玻璃牢固地安装在框架上，并确保玻璃的垂直度和水平度。
3.4在玻璃的连接处进行密封处理，使用专用的密封胶将玻璃与框架连接密封，确保幕墙的气密性和水密性。
四、检验和调整4.1完成安装工作后，对明框玻璃幕墙进行检验，检查框架和玻璃的安装质量，确保符合设计要求和施工规范。
4.2对安装后的幕墙进行调整和修正，使其达到设计要求的平整度和垂直度。
4.3进行幕墙的功能性测试，如开启和关闭门窗、使用防盗等设备等。
五、完善和保养5.1在安装完成后，对幕墙系统进行完善处理，包括清除施工垃圾、修复施工损坏的部分等。
5.2对幕墙系统进行保养和维护，定期检查密封胶的状态，如发现老化或损坏，及时进行更换和修复。
5.3对幕墙进行定期清洗和保养，保持幕墙的清洁、美观和使用寿命。
5.4处理幕墙系统出现的问题和故障，及时进行维修和更换，确保幕墙的正常使用。
总结来说，明框玻璃幕墙的安装施工方法包括施工准备、基础处理和安装框架、玻璃安装和密封处理、检验和调整、完善和保养等步骤。
玻璃幕墙(明框)施工工艺流程及质量验收标准
施工工艺流程及质量验收标准
施工工艺流程
质量验收标准
1、测量放线；
2、主次龙骨装配；
3、楼层紧固件安装；
4、主、次龙骨安装；
5、安装镀锌钢板；
6、安装层间保护矿棉；7、装楼层封闭镀锌板；8、安装玻璃密封条、卡及玻璃；
9、安装侧压力板并镶嵌密封条；
10、安装玻璃幕墙盖条；
1、幕墙表面无明显色差，洁净、无污染、无麻点、凹坑、划痕，拼接缝严密、平整、横竖缝贯通，无明显错台错位；
2、色泽一致，表面洁净，无污染，无麻点、凹坑、划痕；
3、拼接缝严密，平整、横平竖直，无错台错位；
4、玻璃安装朝向正确，表面洁净、平整、无翘曲，无污染，反映外界影像无畸变；
5、压条扣板平直，对口严密，安装牢固；
6、幕墙垂直度<10mm(高度小于30m）。
幕墙工程现场施工工艺及标准
1、适用范围：本节玻璃幕墙工程适用于建筑高度不大于150m,抗震设防裂度不大于8度的隐框玻璃幕墙,半隐框玻璃幕墙、明框玻璃幕墙、全玻璃幕墙支承玻璃幕墙工程；幕墙工程适用于建筑高度不大于150m,抗震设防裂度不大于8度的幕墙安装工程；金属板幕墙工程适用于建筑高度不大于150m的金属幕墙工程；2、材料要求：按不同种类的建筑幕墙,各种材料应符合设计要求,同时要严格执行国家现行颁发的楼阁规范中对材料的选订;2.1玻璃幕墙材料要求碳钢：型材、板材符合JISG3131,紧固件符合JISG3101规范;硐结构密封胶,其性能必须符合建筑用硅硐结构密封胶GB16766的规定；硅硐结构密封胶必须在有效期内使用;硐密封胶应与所接触的材料间有相容性试验报告,并具有质量使用保证书;隐框、半隐框幕墙所采用的结构粘结材料必须是中性硅酮结构密封胶,其性能必须符合建筑用硅酮结构密封胶GB16776的规定；硅酮结构密封胶必须在有效期内使用;玻幕墙玻璃的厚度不应小于12mm;玻幕墙应吊挂在主体结构上,吊夹具应符合设计要求,玻璃与玻璃,玻璃与玻璃肋之间的缝隙,应采用硅酮结构胶填嵌严密;2.2幕墙材料要求：2.2.1幕墙工程所用材料的品种、规格、性能和等级,应符合设计要求及国家现行标准及工程技术规范的规定;的弯曲强度不应小于8.0Mpa；吸水率应小于0.8%;幕墙的铝合金挂件厚度不应小于4.0mm,不锈钢挂件厚度不应小于3.0mm;要求厚度一致,无裂纹,颜色一致并且无其他质量缺陷,为降低外界对饰面的污染,所选一般要做防护处理;不同类金属不宜同时使用,以免发生电化学腐蚀;2.2.5幕墙的防火、保温、防潮材料的设置应符合设计要求,填充应密实、均匀厚度一致;与角码连接,螺栓直径应经过计算,并不应小于10mm.不同金属材料接触时采用绝缘垫片分隔;2.3金属幕墙材料要求：符设计要求及国家现行标准和工程技术规范的规定;后置埋件的数量、位置及后置埋件的拉拔力必须符合设计要求;埋件形式要符合设计要求,并在现场做拉拨试验；钢板连接件与非同质骨架连接时,中间要垫有机材质垫块,以免发生电化学腐蚀;硐结构密封胶的粘结宽度,应分别计算风荷载标准值和板材自重标准值作用下硅硐结构密封胶的粘结宽度,并取最大值,且不得小于7.0mm;2.4幕墙工程应对下列材料及其性能指标进行复验:2.4.2的弯曲强度:寒冷地区的耐冻融性;室内用花岗岩的放射性;用结构胶的粘结强度；用密封胶的污染性;2.5隐框、半隐框幕墙所采用的结构粘结材料必须是中性硅硐结构密封胶,其性能必须符合建筑用硅硐结构密封胶GB16766的规定；硅硐结构密封胶必须在有效期内使用;2.6幕墙及其连接件应具有足够的承载力、刚度和相对于主体结构的位移能力;幕墙构架立柱的连接金属角码与其它连接件应采用螺栓连接,并应防松动措施;2.7立柱和横梁等主要受力构件,其截面受力部分的壁厚应经计算确定,且铝合金型材壁厚不应小于3.0mm,钢型材壁厚不应小于3.5mm;2.8隐框、半隐框幕墙构件板材与金属框之间硅硐结构密封胶的粘结宽度,应分别计算风荷载标准值和板材自重标准值作用下硅硐结构密封胶的粘结宽度,并取最大值,且不得小于7.0mm;2.9硅硐结构密封胶应打注饱满,并应温度15℃～30℃、相对湿度50%以上、洁净的室内进行;不得在现场墙上打注;2.10幕墙的防火除应符合现行国家标准建筑设计防火规范GBJ16和高层民用建筑设计防火规范GB50045的有关规定外,还应符合下列规定：1应根据防火材料的耐火极限决定防火层的厚度和宽度,并应在楼板处形成防火带;2防火层应采取隔离措施;防火层的衬板应采用经防腐处理且厚度不小于1.5mm的钢板,不得采用铝板;3防火层的密封材料应用防火密封胶;4防火层与玻璃不应直接接触,一块玻璃不应跨两个防火分区;2.11主体结构与幕墙连接的各种预埋件,其数量、规格、位置和防腐处理必须符合设计要求;2.12幕墙的金属框架与主体结构预埋件的连接、立柱与横梁的连接及幕墙面板的安装必须符合设计要求,安装必须牢固;2.13单元幕墙连接处和吊挂处的铝合金型材的壁厚应通过计算得出,并不得小于5mm;3、主要机具工具:3.1玻璃幕墙工程主要机具工具:打胶枪等;3.2幕墙工程主要机具工具:3.2.1主要机具：电锤,电焊机,型材切割机,云石锯,角磨机;打胶器,壁纸刀等;3.3金属幕墙工程主要机具工具:自攻钻及开槽机等;打胶枪、改锥、扳手、钳子、壁纸刀等;4、作业条件：4.1施工技术负责人在施工前应向施工人员做好技术交底工作,交待清楚预埋固定支座、铝合金骨架体系的划分尺寸及形式,玻璃与骨架间的连接的方法及连接要求等;4.2施工人员在明确图纸要求后方可施工;4.3施工时应搭好脚手架,保证脚手架的安全性,并预留施工人员的操作空间,脚手架上应设置安全网,以免在幕墙施工时发生物体坠落伤人;4.4幕墙施工前建筑主体需经验收,且砼强度达到幕墙设计要求；幕墙施工图已绘制完善,且已经各方认可；根据施工组织设计要求、人员、机具及前期施工材料已到位,足够的作业面;5、施工工艺：一、玻璃幕墙施工工艺1、工艺流程：放样定位→安装立柱→安装横梁→安装玻璃→打胶→清理2、操作工艺⑴、根据玻璃幕墙的造型,尺寸和图纸要求,在铝合金骨架体系与建筑结构之间设置连接固定支座;放样时,应使上下支座均在一条垂直线上,避免此位置上的立柱会发生歪斜;⑵、安装立住;在固定支座的两角钢间,用不锈钢对拉螺栓将立柱按安装标高要求固定好,立柱轴线的前后偏差和左右偏差分别不应大于2mm和3mm;支座的角钢和铝合金立柱接触处用柔性垫片进行隔离;立柱安装调整后,应及时紧固;立柱在加长时应用配套的专用芯管连接,上下柱之间应留有空隙,空隙宽度不宜小于10m,其接头应为活动接头,从而满足立柱在热胀冷缩时发生的变形需求; ⑶、安装横梁;先确定各横梁在方柱上的标高位置,在此位置处用厚度不小于3mm的铝角将横梁与立柱连接起来,在横梁与立柱的接触处应设置弹性橡校垫;相邻两根横梁水平标高偏差不应大于1mm;同层横梁的标高偏差,当幕墙宽度小于或等于35m时,不应大于5mm；当幕墙宽度大于35m时,不应大于7mm,同一层横梁在安装时应由下而上进行;当一层高度的横梁装好后,应进行检查、调整、校正后再进行固定;⑷安装玻璃玻璃的安装应根据幕墙的具体种类来定;如幕墙玻璃采用镀膜玻璃时,镀膜的一面应向室内;①隐框幕墙玻璃：隐框幕墙的玻璃是用结构硅硐胶粘结在铝合金框格上,从而形成玻璃单元体;玻璃元体的加工一般在工厂内用专用打胶机来完成;这样能保证玻璃的粘结质量;在施工现场受环境条件的影响,较难保证玻璃与铝合金框格的粘结质量;玻璃单元体制成后,将单元件中铝合金框格的上边挂在横梁上,再用专用固定片将铝合金框格的其余三条边钩夹在立柱和横梁上,框格每边的固定片数量不少于二片;②明框玻璃幕墙;明框幕墙的玻璃是用压板和橡皮为固定在横梁和立柱上,压板再用螺栓固定在横梁或立柱上;在固定玻璃时,压板上的连接螺栓应松紧合适,从而使压板对玻璃不致压得过紧或过松;并使压板与玻璃间的橡皮条紧闭;在横梁上设置定位垫块,垫块的搁置点离玻璃垂直边缘的距离宜为玻璃宽度的1/4,且不宜小于150mm,垫块的宽度应不大于所支撑玻璃的厚度,长度不宜小于25mm,并符合有关要求;③半隐框幕墙;半隐墙幕墙在一个方向上隐框的,在另一方面上则为明框;它在隐框方向上的玻璃边缘用结构硅硐胶固定,在明框方向上的玻璃边缘用压板和连接螺栓固定,隐框边和明框边的具体施工方法可分别参照隐框幕墙和明框幕墙的玻璃安装方法;⑸打胶:打胶的温度和湿度应符合相关规范的要求;⑹清理：玻璃幕墙的玻璃安装完后,应用中性清洁剂和水对有污染的玻璃和铝型材进行清洗;二、幕墙施工工艺1、工艺流程：预埋件位置尺寸检查→安装预埋件→复测预埋件位置尺寸→测量放线→绘制工程翻样图→金属骨架加工→钢结构刷防锈漆→金属骨架安装→防火保温棉→隐蔽工程验收→饰面板加工→表面防护→饰面板安装→安装质量检查→灌注嵌缝硅胶→幕墙表面清洗2、操作工艺：⑴预埋件安装：预埋件应在土建施工时埋设,幕墙施工前要根据该工程基准轴线和中线以及基准水平点对预埋件进行检查和校核,一般允许位置尺寸偏差为±20mm;如有预埋件位置超差而无法使用或漏放时,应根据实际情况提出选用膨胀螺栓的方案,并必须报设计单位审核批准,且应在现场做拉拔试验,做好记录;⑵测量放线：①由于土建施工允许误差较大,幕墙工程施工要求精度很高,所以不能依靠土建水平基准线,必须由基准轴线和水准点重新测量,并校正复核;②按照设计在底层确定幕墙定位线和分格线;③经纬仪或激光垂直仪将幕墙的阳角和阴角引上,并用固定在钢支架上的钢丝线作标志控制线;④使用水平仪和标准钢卷尺等引出各层标高线;⑤确定好每个立面的中线;⑥测量时应控制分配测量误差,不能使误差积累;⑦测量放线应在风力不大于4级的情况下进行,并要采取避风措施;⑧所有外立面装饰工程应统一放基准线,并注意施工配合;⑶金属骨架安装①根据施工放样图检查放线位置;②安装固定竖框的铁件;③先安装同立面两端的竖框,然后拉通线顺序安装中间竖框;④将各施工水平控制线引至竖框上,并用水平尺校核;⑤按照设计尺寸安装金属横梁;横梁一定要与竖框垂直;⑥如有焊接时,应对下方和邻近的已完工装饰面进行成品保护;焊接时要采用对称焊,以减少因焊接产生的变形;检查焊缝质量合格后,所有焊点、焊缝均需去焊渣及防锈处理,如刷防锈漆等;⑦待金属骨架完工后,应通过监理公司对隐蔽工程检查后,方可进行下道工序;⑷防火、保温材料安装①必须采用合格的材料,即要求有出厂合格证;②在每层楼板与石板幕墙之间不能有空隙,应用镀锌钢板和防火棉形成防火带;③在北方寒冷地区,保温层最好应有防水、防潮保护层,在金属骨架内填塞固定,要求严密牢固;④幕墙保温层施工时,保温层最好应有防水、防潮保护层,以便在金属骨架内填塞固定后严密可靠;⑸饰面板安装①将运至工地的饰面板按编号分类,检查尺寸是否准确和有无破损、缺楞、掉角,按施工要求分层次将饰面板运至施工面附近,并注意摆放可靠;②先按幕墙面基准线仔细安装好底层第一皮板;③注意安放每皮金属挂件的标高,金属挂件应紧托上皮饰面板,而与下皮饰面板之间留有间隙;④安装时,要在饰面板的销钉孔或切槽口内注入胶,以保证饰面板与挂件的可靠连接;⑤安装时,宜先完成窗洞口四周的板镶边,以免安装发生困难;⑥安装到每一楼层标高时,要注意调整垂直误差,不要积累;⑦在搬运板时,要有安全防护措施,摆放时下面要垫木方;⑹嵌胶封缝板间的胶缝是石板幕墙的第一道防水措施,同时也使石板幕形成一个整体;①要按设计要求选用合格且未过期的耐候嵌缝胶;最好选用含硅油少的专用嵌缝胶,以免硅油渗透污染表面;②用带有凸头的刮板填装泡沫塑料圆条,保证胶缝的最小深度和均匀性;选用的泡沫塑料圆条直径应大于缝宽;③在胶缝两侧粘贴纸面胶带纸保护,以避免嵌缝胶污染板表面质量;④用专用清洁剂或草酸擦洗缝隙处板表面;⑤派受过训练的工人注胶,注胶应均匀无流淌,边打胶边用专用工具勾缝,使嵌缝胶呈微弧形凹面;⑥施工中要注意不能有漏胶污染墙面,如墙面上沾有胶液应立即擦去,并用清洁剂及时擦净余胶;⑦在大风和下雨时不能注胶;⑺清洗和保护施工完毕后,除去板表面的胶带纸,用清水和清洁剂将表面擦干净,按要求进行打蜡或刷保护剂;三、金属幕墙施工工艺1、工艺流程：测量放线→锚固件制作、安装→骨架制做安装→面板安装→嵌缝打胶→清洗保洁2、操作工艺：⑴、测量放线：根据设计和施工现场实际情况准确测放出幕墙的外边线和水平垂直控制线,然后将骨架竖框的中心线按设计分格尺寸弹到结构上;测量放线要在风力不大于4级的天气情况下进行,个别情况应采取防风措施;⑵、锚固件安装：幕墙骨架锚固件应尽量采用预埋件,在无预埋件的情况下采用后置埋件,埋件的结构形式要符合设计要求,锚栓要现场进行拉拔试验,满足强度要求后才能使用;锚固件一般由埋板和连接角码组成,施工时按照设计要求在已测放竖框中心线上准确标出埋板位置,后打孔将埋件固定,并将竖框中心线引至埋件上,然后计算出连接角码的位置,在埋板上划线标记,同一竖框同侧连接角码位置要拉通线检测,不能有偏差;角码位置确定后,将角码按此位置焊到埋板上,焊缝宽度和长度要符合设计要求,焊完后焊口要重新做防锈处理,一般涂刷防锈漆两遍;⑶、骨架制作安装：根据施工图及现场实际情况确定的分格尺寸,在加工场地内,下好骨架横竖料,并运至现场进行安装,安装前要先根据设计尺寸挂出骨架外皮控制线,挂线一定要准确无误,其控制质量将直接关系幕墙饰面质量,骨架如果选用铝合金型材,在锚固件一般采用螺栓连接,骨架在连接件间要垫有绝缘垫片,螺栓材质规格和质量要符合设计要求及规范规定,骨架如采用型钢,连接件即可采用螺栓也可采用焊接的方法连接,焊接质量要符合设计要求及规范规定,并要重新做防锈处理;主体结构与幕墙连接的各种预埋件,其数量、规格、位置和防腐处理必须符合设计要求;幕墙的金属框架与主体结构预埋件的连接、立柱与横梁的连接及幕墙面板的安装必须符合设计要求,安装必须牢固;⑷、面板安装面板要根据其材质选择合适的固定方式,一般采用自攻钉直接固定到骨架上或板折边加角铝后再用自攻钉固定角铝的方法,饰面板安装前要在骨架上标出板块位置,并拉通线,控制整个墙面板的竖向和水平位置;安装时要使各固定点均匀受力,不能挤压板面,不能敲击板面,以免发生板面凹凸或翘曲变形,同时饰面板要轻拿轻放,避免磕碰,以防损伤表面漆膜;面板安装要牢固,固定点数量要符合设计及规范要求,施工过程中要严格控制施工质量,保证表面平整,缝格顺直;⑸、嵌缝打胶：打胶要选用与设计颜色相同的耐侯胶,打胶前要在板缝中嵌塞大于缝宽2—4mm的泡沫棒,嵌塞深度要均匀,打胶厚度一般为缝宽的1/2;打胶时板缝两侧饰面板要粘贴美纹纸进行保护,以防污染,打完后要在表层固化前用专用刮板将胶缝刮成凹面,胶面要光滑圆润,不能有流坠、褶皱等现象,刮完后应立即将缝两侧美纹纸撕掉;打胶操作阴雨天不宜进行;硅硐结构密封胶应打注饱满,并应温度15℃～30℃、相对湿度50%以上、洁净的室内进行;不得在现场墙上打注;⑹、清洗保洁：待耐胶固化后,将整片幕墙用清水清洗干净,个别污染严重的地方可采用有机溶剂清洗,但严禁用尖锐物体刮,以免损坏饰面板表现涂膜;清洗后要设专人保护,在明显位置设警示牌以防污染或破坏;6、应注意的质量问题6.1玻璃幕墙中的明龙骨幕墙的框料和隐框幕墙的拼缝应横平竖直,隐框幕墙的缝宽应均匀,并符合设计要求;玻璃的安装方向应正确;6.2玻璃的品种,规格与颜色应与设计相符,整个幕墙玻璃的色泽应均匀,不得有颜色变色,镀膜脱落现象;6.3幕墙中的铝合金型材表面不应有脱膜现象;明龙骨幕墙的装饰扣板表面应平整,不应有变形,波纹或局部压碰等肉眼可观察到的质量缺陷;6.4幕墙的上下边及侧边封口,沉降缝、伸缩缝、防震缝的处理及防雷体系应符合设计要求;6.5铝合金骨料及玻璃的表面应洁净,不得有污物；玻璃应安装或粘结牢固,橡胶条和密封条应镶嵌密实,填充平整;6.6严格控制板质量,材质和加工尺寸都必须合格;6.7要仔细检查每块板有没有裂纹,防止板在运输和施工时发生断裂;6.8测量放线要十分清确,各专业施工要组织统一放线、统一测量,避免各专业施工因测量和放线误差发生施工矛盾;6.9预埋件的设计和放置要合理,位置要准确;6.10根据现场放线数据绘制施工放样图,落实加工尺寸;6.11安装和调整板位置时,可用垫片适当调整缝宽,所用垫片必须与挂件是同质材料;6.12固定金属挂片的螺栓要加弹簧垫圈,或调平调直拧紧螺栓后,在螺帽上抹少许胶固定;锚固件及骨架连接件等采用焊接的部位,焊接质量一定要符合设计要求,焊口涂刷防锈漆前要将焊渣焊药清理干净,防锈漆涂刷要到位,不能有漏刷漏涂等现象;6.13面板固定方法、固定点间距要符合设计要求,固定要牢固无松动;6.14饰面板运输安装过程中要注意保护,不能损坏划伤,影响饰面效果;6.15胶缝要宽窄、深浅一致,表现要光洁,不能有凹凸不平或剥裂等现象;9.11加强班组建设,做好班前安全教育;。
玻璃幕墙安装工艺与质量标准
玻璃幕墙安装工艺与质量标准一、总则1、范围本标准规定了玻璃幕墙安装的施工要求、方法和质量控制标准。
本标准适用于高度不大于150m 的玻璃幕墙工程。
2、下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。
GB 50300-2013 建筑工程施工质量验收统一标准GB 50210-2018 建筑装饰装修工程施工质量验收标准GB/T 8478 —2008铝合金门窗JGJ 102 —2003玻璃幕墙工程技术规范JGJ/T 139 —2001玻璃幕墙工程质量检验规范GB/T21086—2007建筑幕墙CECS127—2001 点支式玻璃幕墙工程技术规程二、施工准备1 技术准备1.1 审查设计图纸是否完整、正确、齐全。
设计图纸是否与建筑构造要求相一致。
a）玻璃幕墙工程所用材料的品种、规格、性能和等级。
b）玻璃幕墙的造型、立面分格、颜色、光泽、花纹和图案等。
c）玻璃幕墙主体结构上的预埋件和后置埋件的位置数量及后置埋件的拉拔力。
d）立柱与主体结构预埋件的连接，立柱与横梁的连接，框架与面板的连接，防火、防雷、保温等节点图。
e）玻璃幕墙的变形缝、沉降缝、阴阳角等细部构造节点图。
1.2 进行现场检查，确认土建施工质量是否满足玻璃幕墙施工的要求；考察建筑物基准及其他与玻璃幕墙相关的施工现场情况；明确玻璃幕墙的安装位置。
1.3 明确工期，分期分批施工或交付使用的顺序和时间；明确工程所用的主要材料、设备的数量、规格、来源和供货日期。
1.4 编制施工组织设计。
1.5 依据技术文件对安装人员进行技术交底。
2 物资准备2.1 玻璃幕墙采用的铝合金构件、型钢构件应符合国家现行产品标准的规定，同时应有出厂合格证、质保书及必要的检验报告。
2.2 结构硅酮密封胶应采用高模数中性胶；硅酮结构密封胶分单组份和双组份。
硅酮结构胶、硅酮耐候密封胶必须有与所接触材料的相容性试验报告。
橡胶条应有成分分析报告和保质年限证书。
